土木工程识图

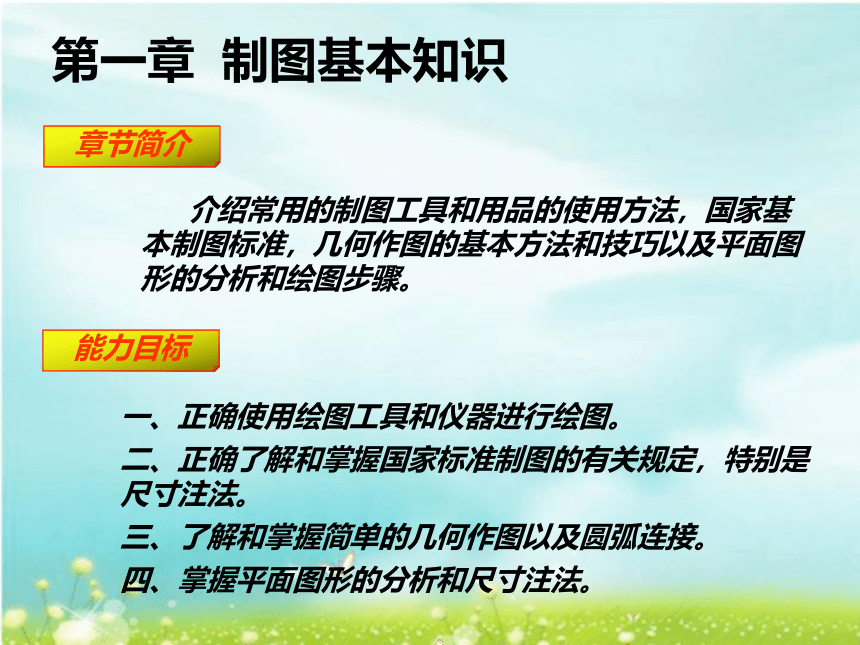

第一章 制图基本知识
二、正确了解和掌握国家标准制图的有关规定，特别是尺寸注法。
三、了解和掌握简单的几何作图以及圆弧连接。
四、掌握平面图形的分析和尺寸注法。
章节简介
介绍常用的制图工具和用品的使用方法，国家基本制图标准，几何作图的基本方法和技巧以及平面图形的分析和绘图步骤。
能力目标
一、正确使用绘图工具和仪器进行绘图。

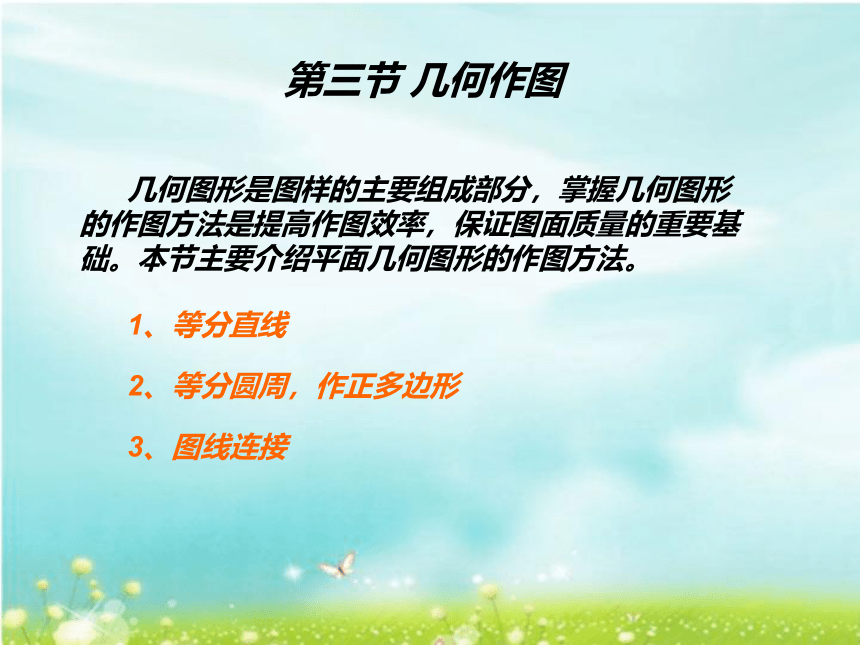

第三节 几何作图
几何图形是图样的主要组成部分，掌握几何图形的作图方法是提高作图效率，保证图面质量的重要基础。本节主要介绍平面几何图形的作图方法。
1、等分直线
2、等分圆周，作正多边形
3、图线连接
一、等分直线

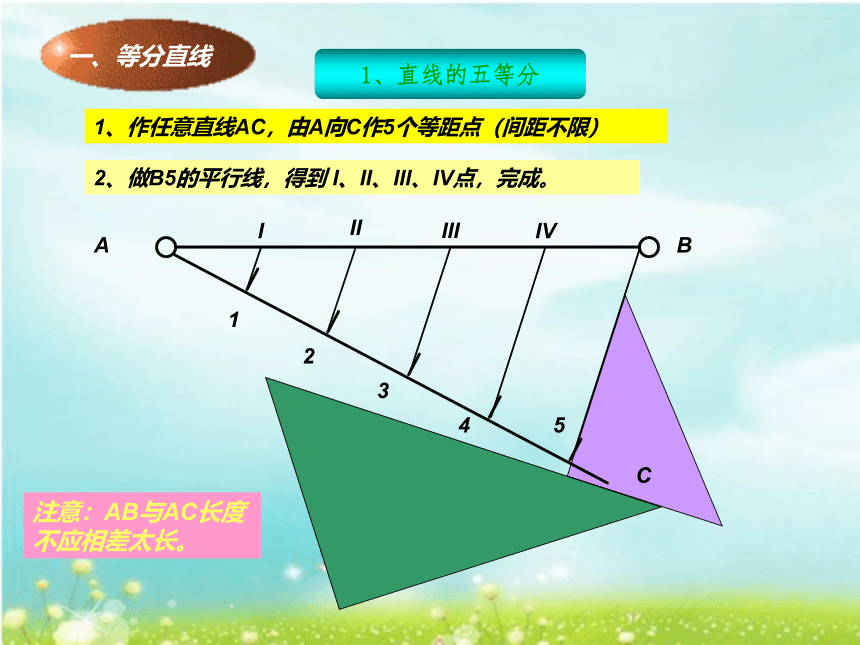

1、作任意直线AC，由A向C作5个等距点（间距不限）
2、做B5的平行线，得到 I、II、III、IV点，完成。
A
B
1
2
3
4
5
I
II
III
IV
C
注意：AB与AC长度不应相差太长。
1、直线的五等分

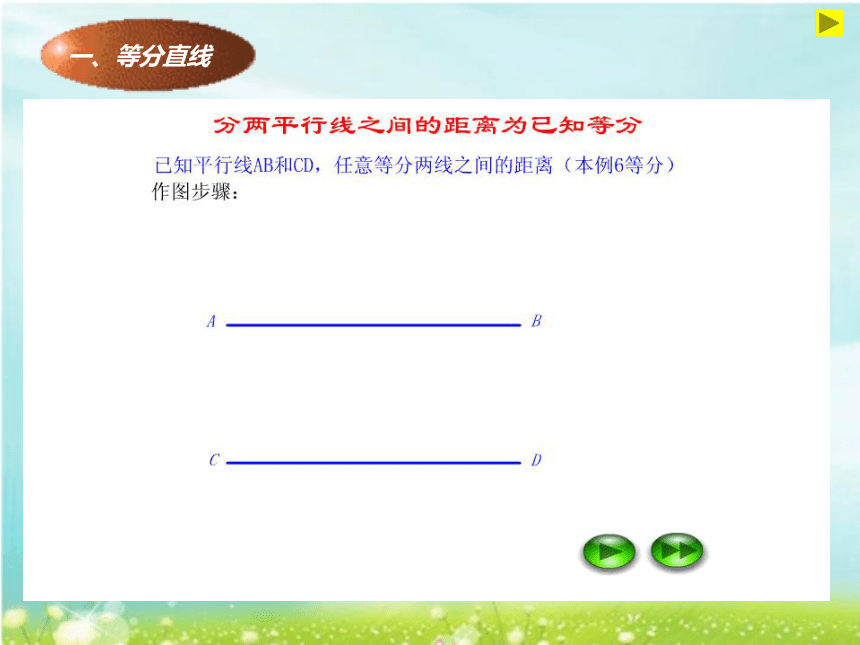

一、等分直线
二、等分圆周

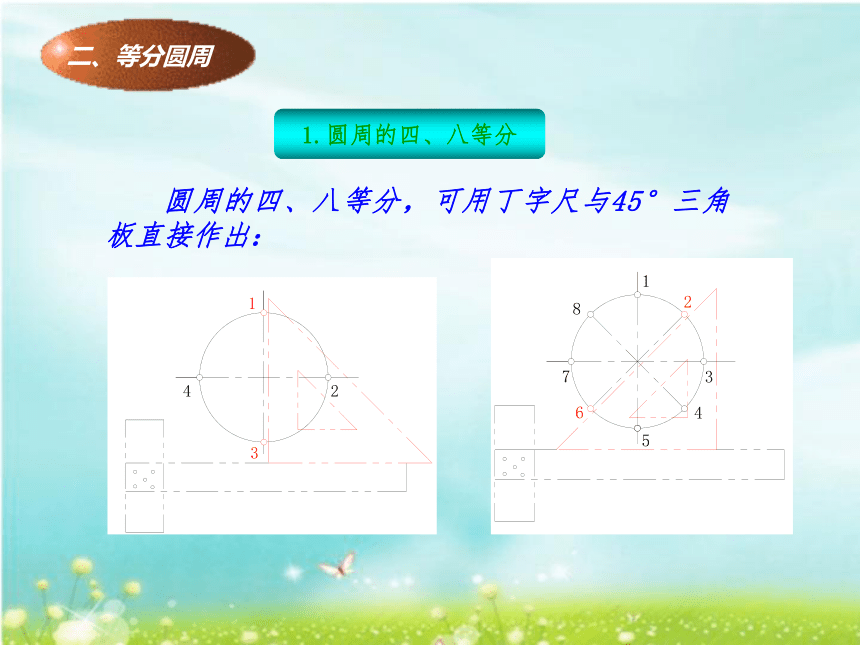

1.圆周的四、八等分
圆周的四、八等分，可用丁字尺与45°三角板直接作出：
二、等分圆周
2.圆周的三、六等分

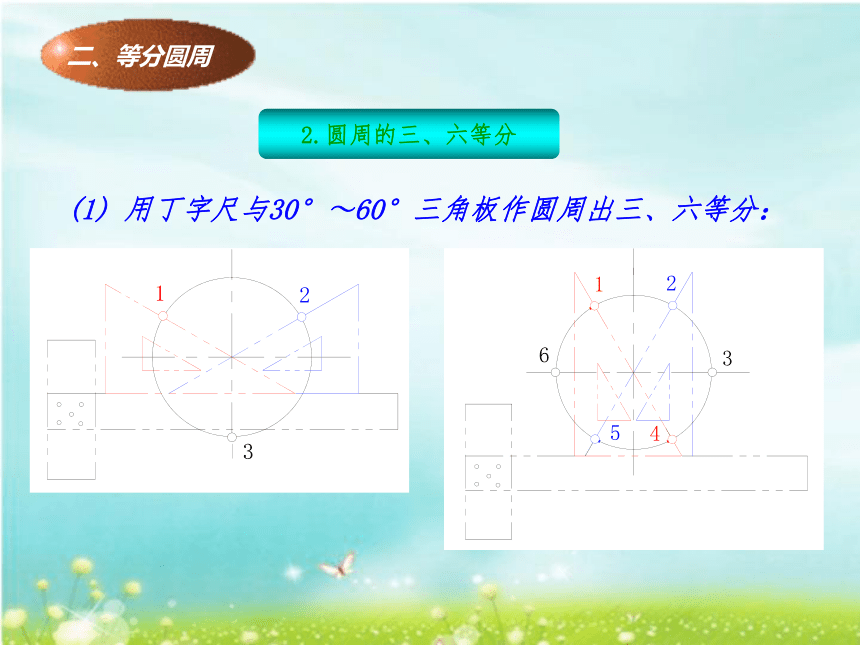

(1) 用丁字尺与30°～60°三角板作圆周出三、六等分：
圆周的六等分

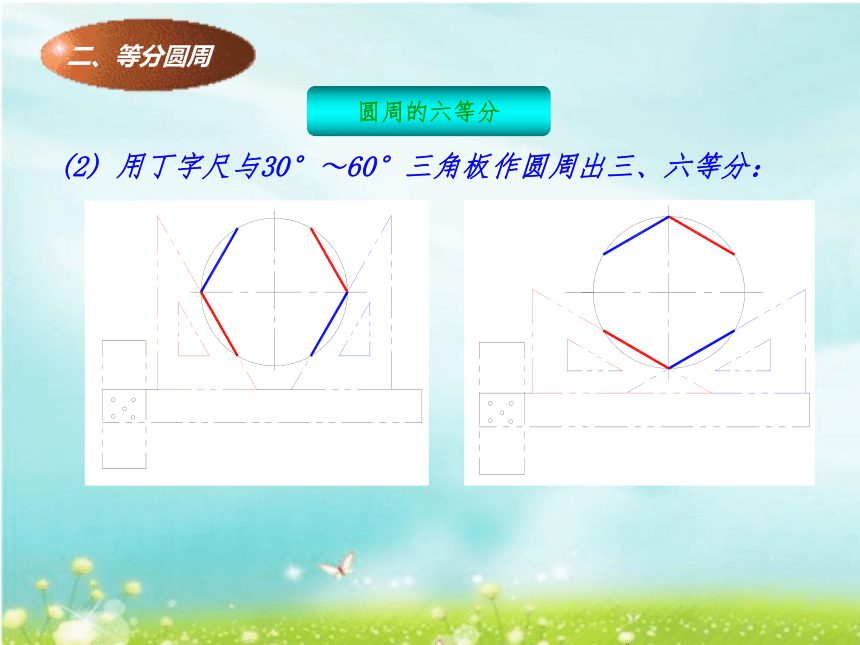

(2) 用丁字尺与30°～60°三角板作圆周出三、六等分：
二、等分圆周
2.圆周的三、六等分

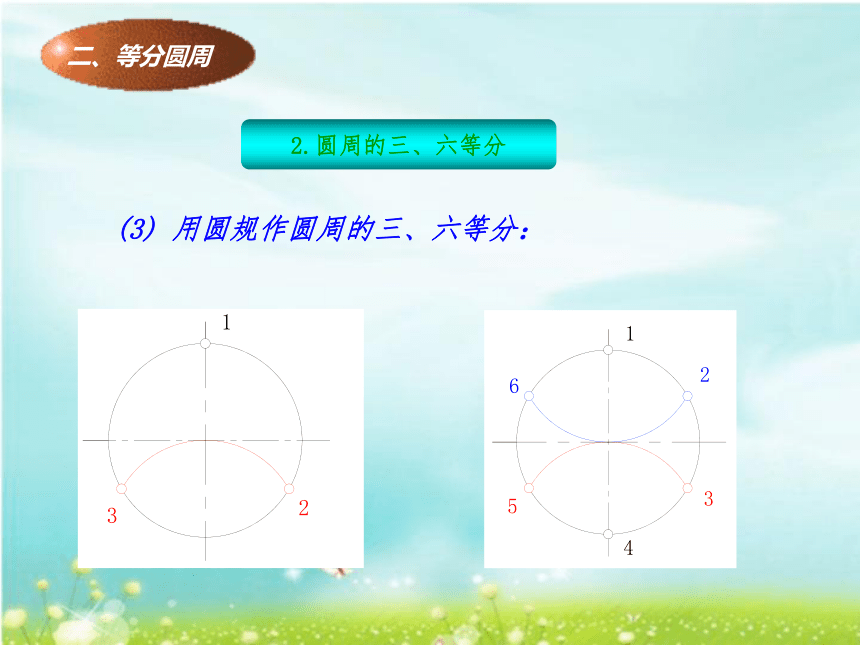

(3) 用圆规作圆周的三、六等分：
二、等分圆周
二、等分圆周
三、图线连接
（一）图线连接的基本原理：保证两条线相切。
o
k
O1
O2
O1
O2
k
k
R
R2
R1
R1
R2
1、圆心与直线的距离为R
2、切点K为过圆心向切线所作垂线的垂足。
1、圆心距=R1+R2
2、切点K在圆心连线上
1、圆心距=R1-R2
2、切点K在圆心连线的延长线上。
三、图线连接
（二） 图线连接的作图方法：根据图线连接的基本原理，先求出圆心和切点，然后做圆弧。其中切点就是连接点，必须准确求出，才能保证图线光滑圆顺的连接。
三、图线连接
O1
L
R+R1
R
例：作一圆弧连接已知圆弧（外连接）和已知直线，连接圆弧的半径为R。
O
1、求圆心O：作直线L的平行线，距离为R;过圆心O1作圆弧，半径为R+RI。
2、求切点：过O点作直线L的垂线；连接圆心O和O1
K2
K1
3、作出连接圆弧，以切点为界。
三、图线连接
三、图线连接
三、图线连接
（三）椭圆的画法
用绘图仪器画出的图，称为仪器图；以目测估计大小，徒手画出的图称为草图。技术人员须熟练掌握徒手作图的技巧，这是他们交流、记录、构思、创作的有力工具。草图的“草” 字只是指徒手作图而言，并没有允许潦草的含义。草图上的线条也要粗细分明，基本平直，方向正确，长短基本符合比例，线型符合国标规定。画草图的铅笔要用软些的，例如 B 或２B。画水平线、竖直线和斜线的方法，如图所示。
（ａ）画水平线 （ｂ）画竖直线 （ｃ）画斜线
五、徒手作图
画草图时要手眼并用，作垂直线、等分一线段或一圆弧、截取相等的线段等等，都是靠眼睛估计决定。画角度、圆的方法，如图所示。
（ａ）先徒手画一直角 （ｂ）在直角处作一圆弧 （ｃ） 分圆弧为二等分， （ｄ）分圆弧为三等分，
（ａ）徒手过圆心作垂直 （ｂ）画外切正方形及对角线 （ｃ）大约等分对角线的每 （ｄ）以圆弧连接对角线上最
等分的二直径 一侧为三等分 外的等分点（稍偏外一点）和
五、徒手作图
两直径的端点
