土木工程识图

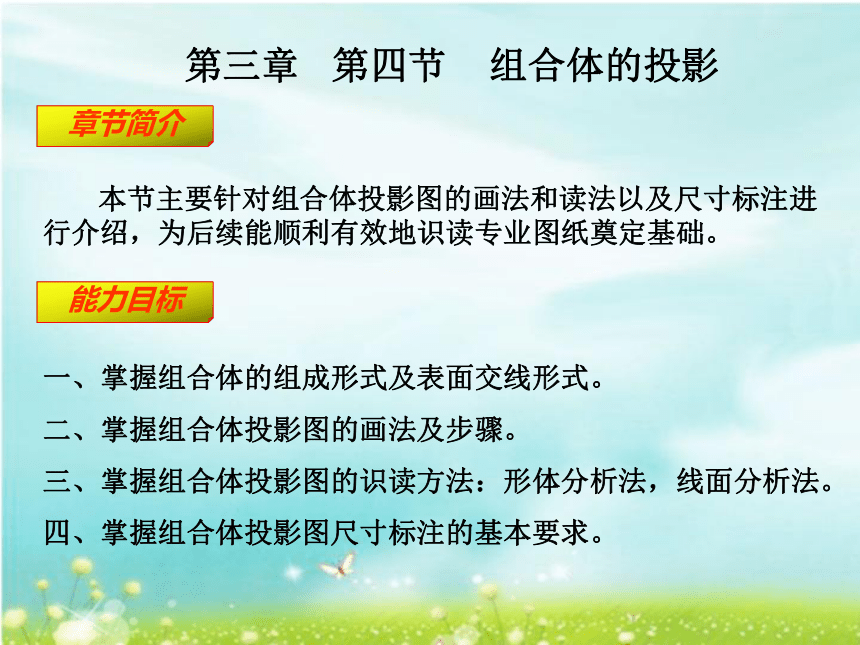

第三章 第四节 组合体的投影
章节简介
本节主要针对组合体投影图的画法和读法以及尺寸标注进行介绍，为后续能顺利有效地识读专业图纸奠定基础。
能力目标
一、掌握组合体的组成形式及表面交线形式。
二、掌握组合体投影图的画法及步骤。
三、掌握组合体投影图的识读方法：形体分析法，线面分析法。
四、掌握组合体投影图尺寸标注的基本要求。
一、组合体的组成方式

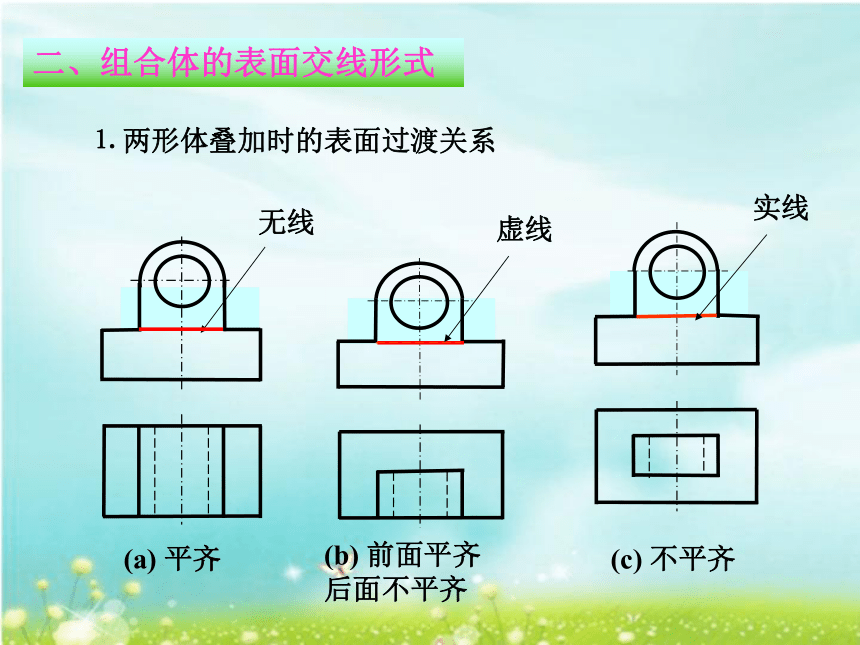

⒈ 两形体叠加时的表面过渡关系
无线
虚线
实线
(a) 平齐
(b) 前面平齐 后面不平齐
(c) 不平齐
二、组合体的表面交线形式

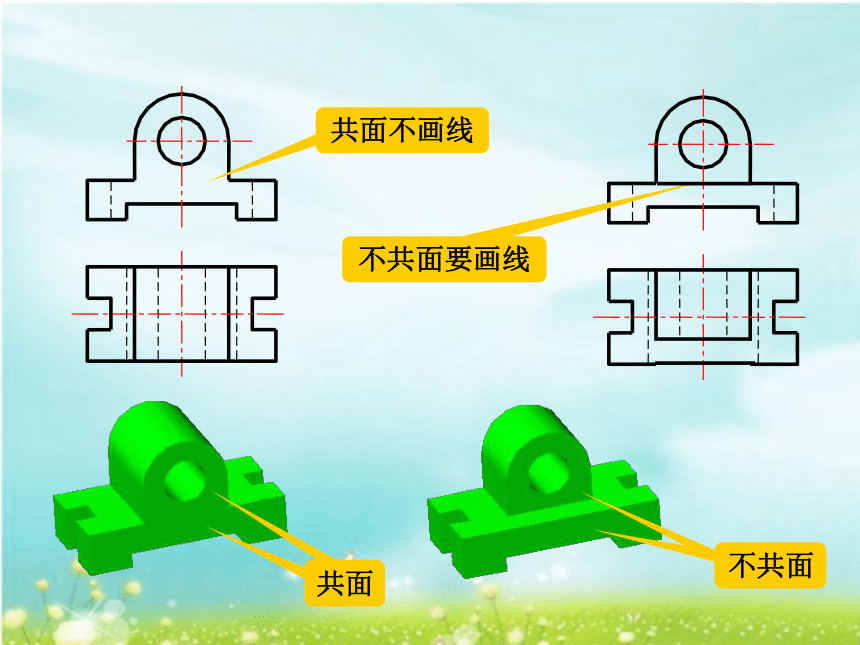

共面不画线
不共面要画线
共面
共面
不共面
不共面

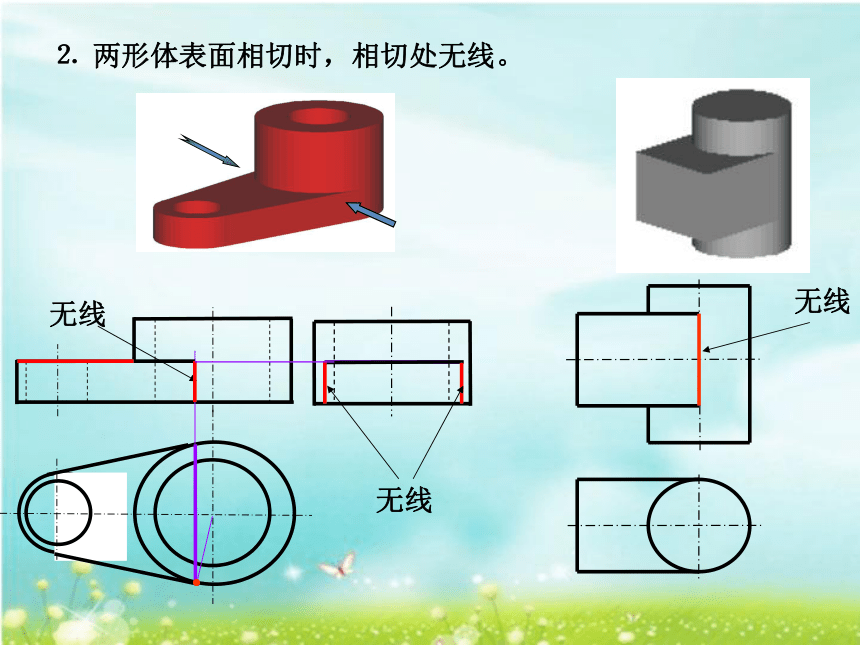

⒉ 两形体表面相切时，相切处无线。
无线
无线
无线
●

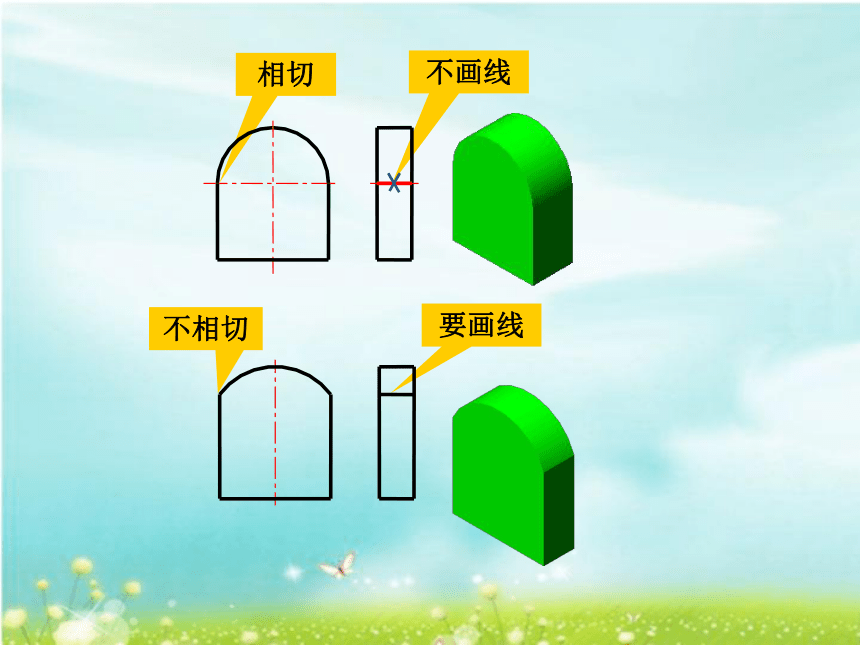

相切
不画线
不相切
要画线
有线
有线
⒊ 两形体相交时，在相交处应画出交线。
（2） 画图步骤
分清主次，先画主要部分，后画次要部分；
在画每一部分时，先画反映该部分特征的投影图，后画其它投影图；
严格按照投影关系，三个投影图配合起来画出每一部分的投影。
（1） 画图要点
选比例、定图幅
布置投影图位置、画基准线
画底稿,逐个画出各形体的三面投影图
检查、描深图线。
标注尺寸
3、画出组合体的投影图
一.尺寸基准
2).定位尺寸
3).总体尺寸
确定尺寸位置的几何元素（点、直线、平面）称为尺寸基准。
确定组合体各组成部分形状大小的尺寸。
确定各基本形体之间的相对位置尺寸。
组合体的总长、总宽、总高尺寸。
二.尺寸分类
标注和测量尺寸的起点一般选择组合体的对称平面、底面、回转体轴线及重要端面选为尺寸基准。
1).定形尺寸
先标注定形尺寸，然后标注定位尺寸，最后标注总体尺寸
四、组合体的尺寸标注
尺寸标注注意事项：
1. 尺寸应该标注在反应形体特征的投影图上。
2. 同一形体的尺寸应该尽量集中标注。
3. 尺寸排列要清晰，平行的尺寸应按“大尺寸在外，
小尺寸在内”的原则排列，避免尺寸线和尺寸线
或尺寸界线相交。
4. 内形尺寸、外形尺寸应分别标注在投影图的两侧。
5. 同轴回转体的直径，应尽量标注在非圆投影图上。
6. 应该尽量避免在虚线上标注尺寸
四、组合体投影图的识读
（一） 读组合体投影图的基本要点
（二） 读组合体投影图的方法与步骤
运用正投影法，根据投影图想象出空间物体的形状，这个过程就是读图。
读图和画图是我们认识物体的两个相反的过程。
读图是分析图上的线框和图线想像出物体的空间形状。
读图的基本方法
形体分析法
线面分析法
1 .明确投影图中图线和线框的含义
（一）读组合体投影图的基本要点
投影图上的图线一般有三种含义：
（1） 有积聚性的平面或回转面的投影
（2） 表面交线的投影
（3） 特殊轮廓素线的投影
投影图上的线框一般也有三种含义：
（1） 平面的投影
（2） 曲面的投影
（3） 平面和曲面相切连接的投影
（二） 读组合体投影图的方法与步骤
1、形体分析法读图
　　形体分析法是看组合体投影图的基本方法。把比较复杂的投影图，按线框分成几个部分，运用三面投影图的投影规律．分别想象各形体的形状及相互连接方式，最后综合起来想出整体。
看图的一般步骤：
　1）分线框
2）对投影
　3）按投影，想形体
　4）定位置，想象出形体的综合形象
2、线面分析法读图
运用线、面的投影规律，分析投影图中图线和线框所代表的意义和相互位置，从而看懂投影图的方法，称为线面分析法。该方法主要用来分析投影图中的局部复杂投影。
看图时要注意：
　　1）平行面的投影具有显实性和积聚性
　　2）垂直线的投影具有实长性和积聚性
3）垂直面的投影具有积聚性和类似性
4）一般位置面的投影具有类似性
谢 谢 观 看
