土木工程识图

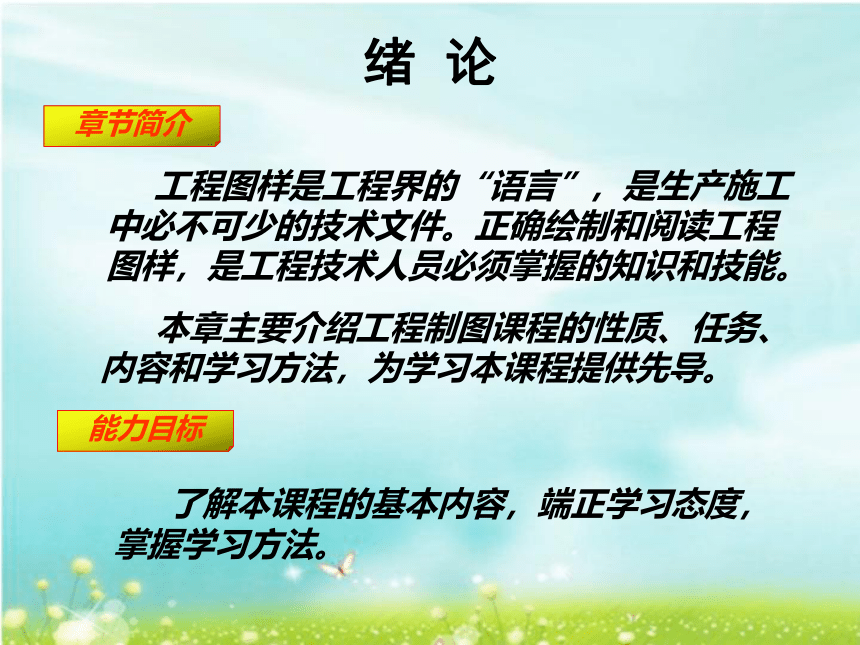

绪 论
章节简介
工程图样是工程界的“语言”，是生产施工中必不可少的技术文件。正确绘制和阅读工程图样，是工程技术人员必须掌握的知识和技能。
本章主要介绍工程制图课程的性质、任务、内容和学习方法，为学习本课程提供先导。
能力目标
了解本课程的基本内容，端正学习态度，掌握学习方法。

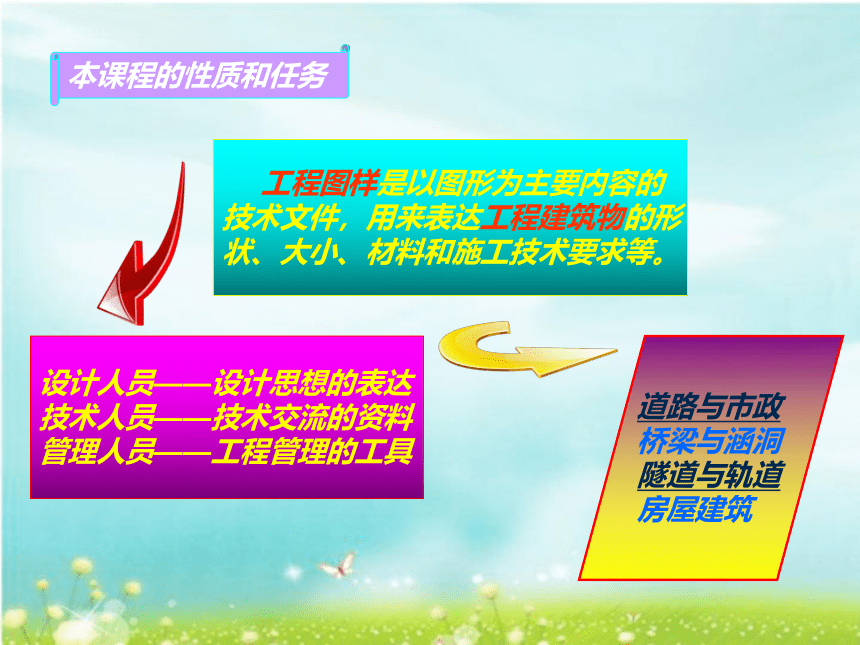

本课程的性质和任务
工程图样是以图形为主要内容的
技术文件，用来表达工程建筑物的形
状、大小、材料和施工技术要求等。
设计人员——设计思想的表达
技术人员——技术交流的资料
管理人员——工程管理的工具
道路与市政

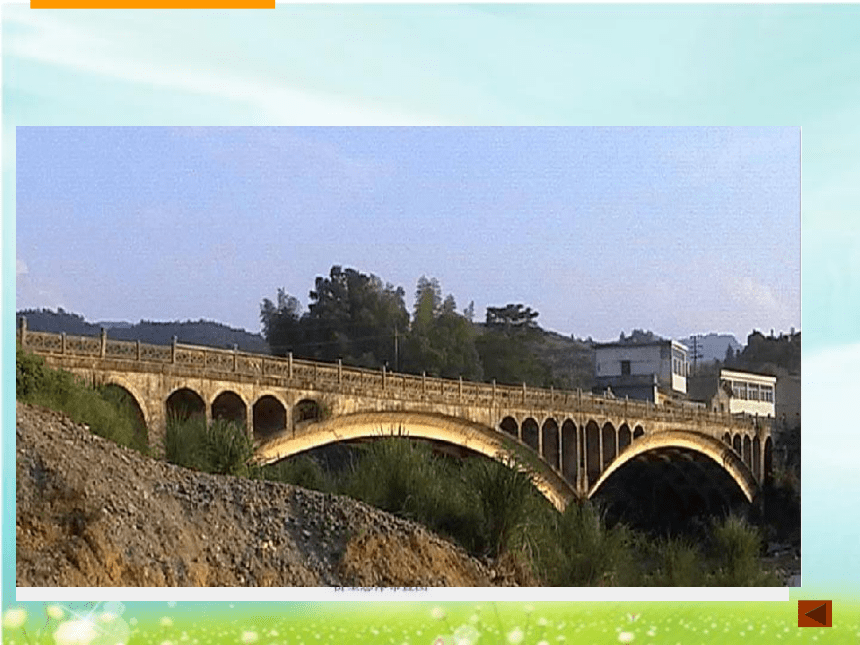

桥梁与涵洞
隧道与轨道
房屋建筑

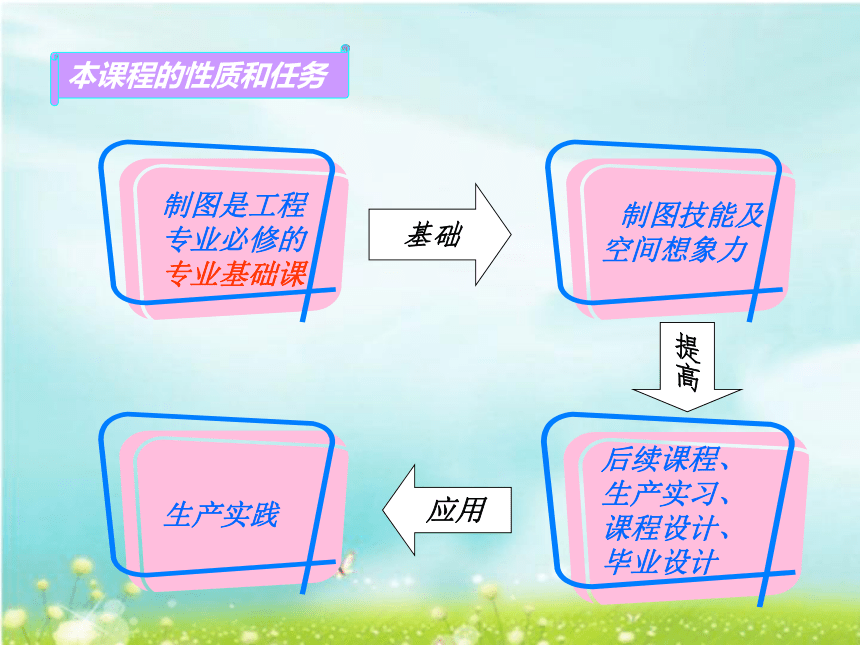

本课程的性质和任务
制图技能及空间想象力
后续课程、生产实习、课程设计、毕业设计
生产实践
制图是工程专业必修的专业基础课
基础
提高
应用

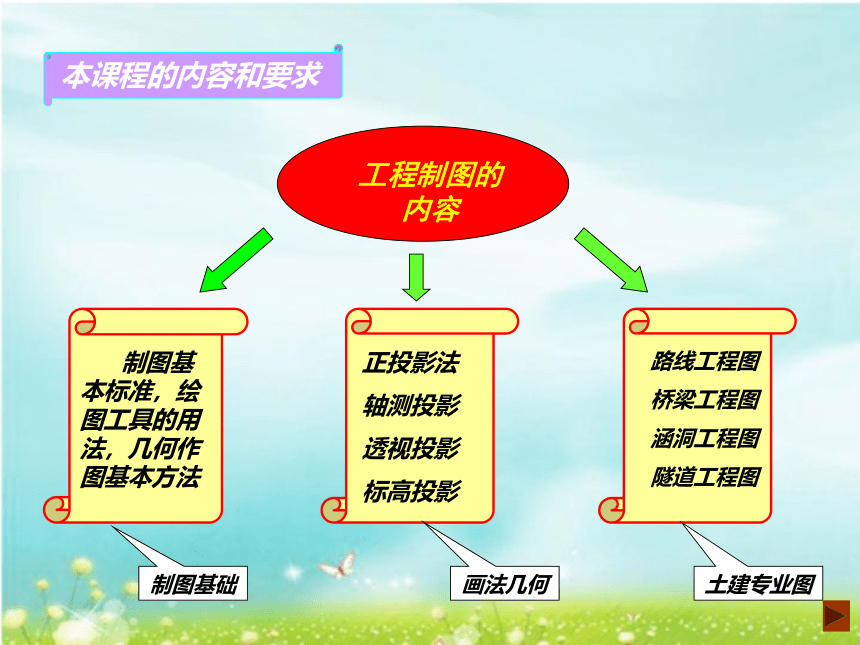

本课程的内容和要求
工程制图的内容
制图基本标准，绘图工具的用法，几何作图基本方法
正投影法
轴测投影
透视投影
标高投影

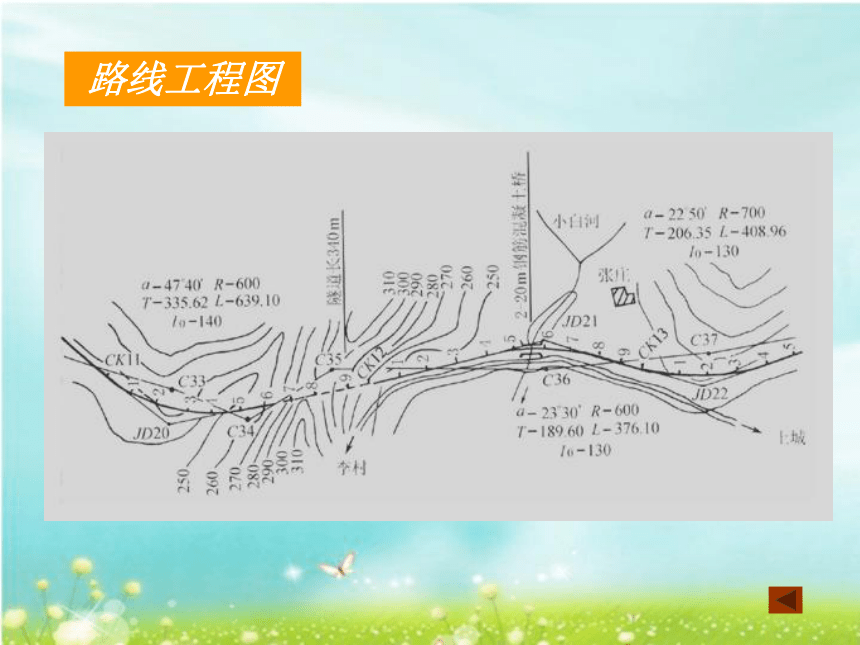

路线工程图
桥梁工程图
涵洞工程图

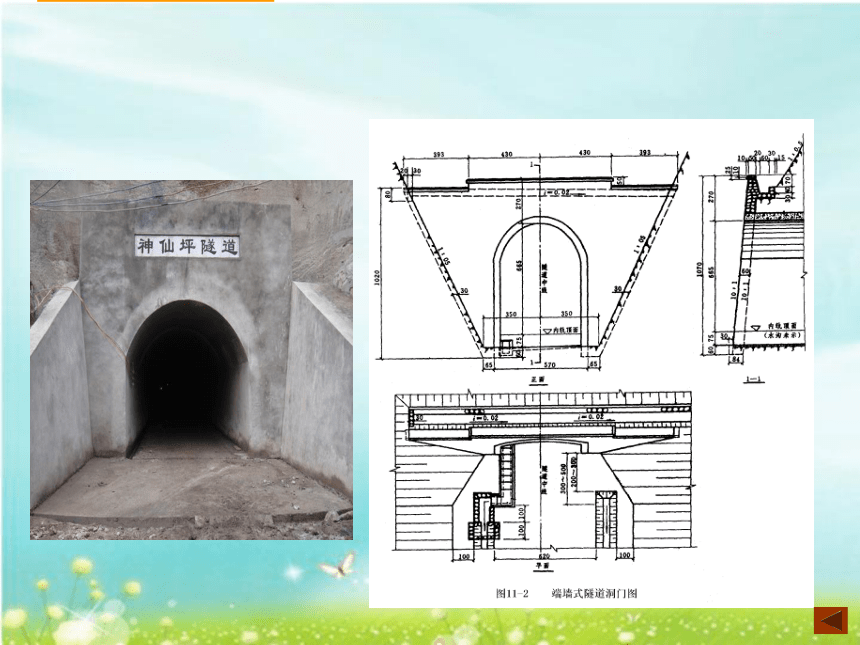

隧道工程图
制图基础
画法几何
土建专业图
路线工程图
桥梁工程图
隧道工程图

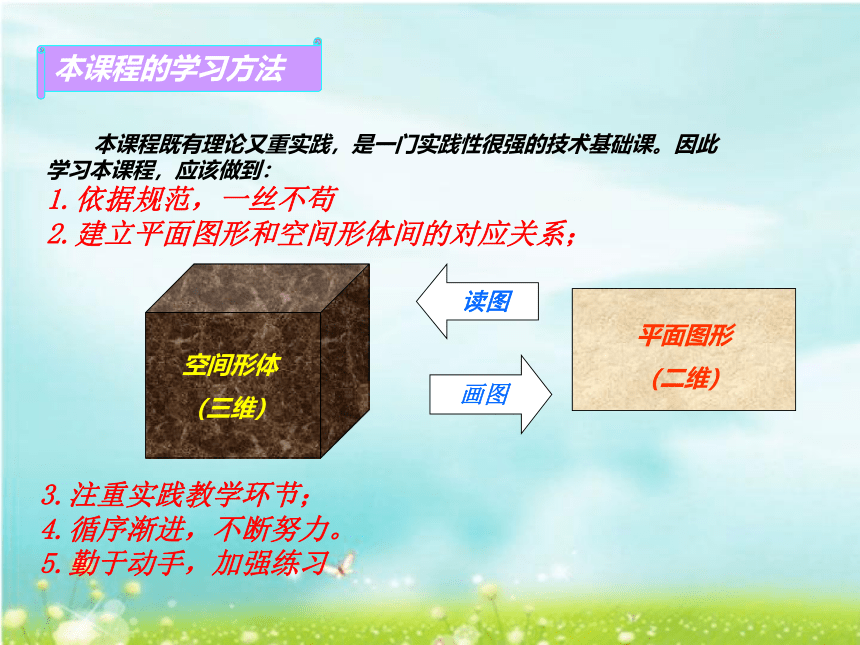

本课程既有理论又重实践，是一门实践性很强的技术基础课。因此学习本课程，应该做到：
1.依据规范，一丝不苟
2.建立平面图形和空间形体间的对应关系；
3.注重实践教学环节；
4.循序渐进，不断努力。
5.勤于动手，加强练习
空间形体
（三维）
平面图形
（二维）
画图
读图
本课程的学习方法

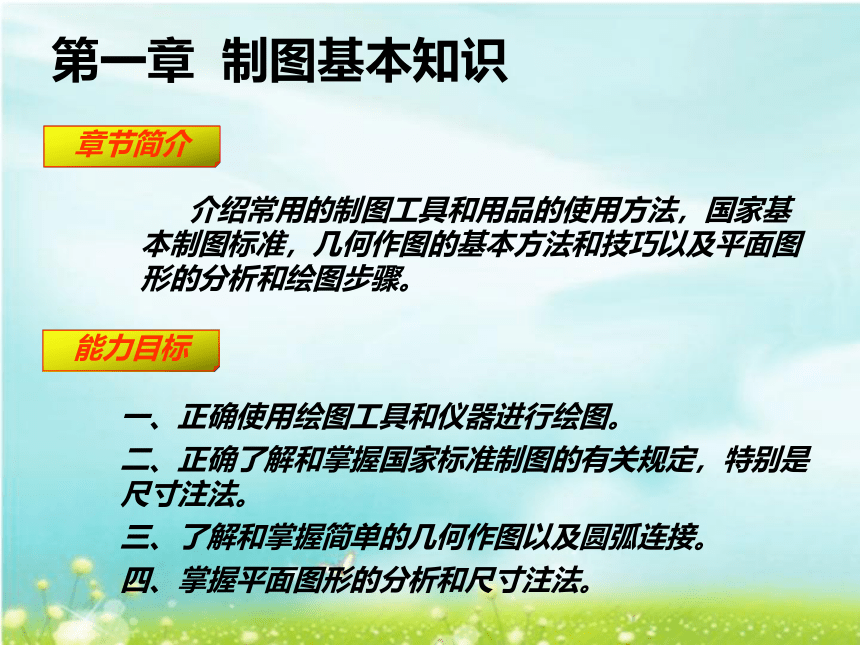

第一章 制图基本知识
二、正确了解和掌握国家标准制图的有关规定，特别是尺寸注法。
三、了解和掌握简单的几何作图以及圆弧连接。
四、掌握平面图形的分析和尺寸注法。
章节简介
介绍常用的制图工具和用品的使用方法，国家基本制图标准，几何作图的基本方法和技巧以及平面图形的分析和绘图步骤。
能力目标
一、正确使用绘图工具和仪器进行绘图。

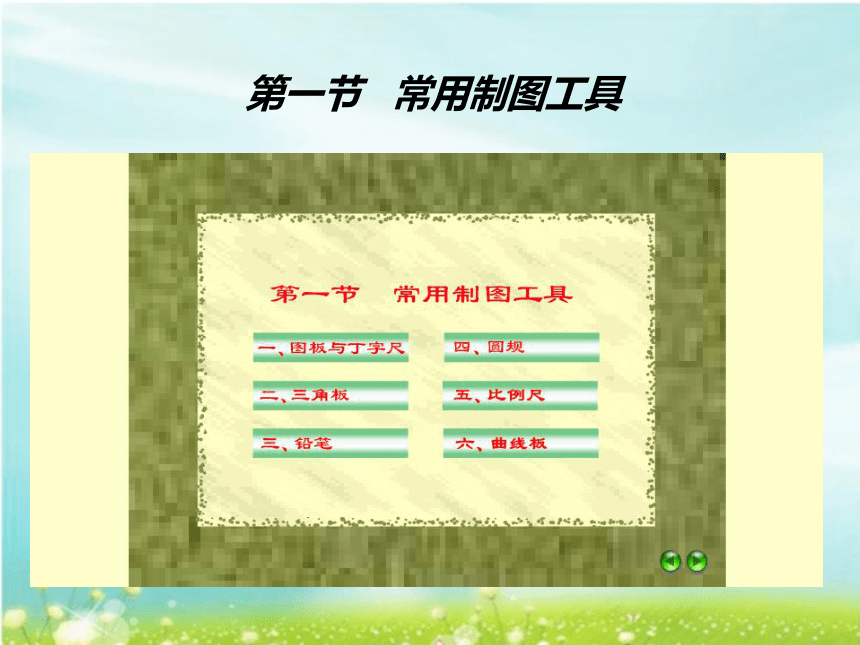

第一节 常用制图工具
第二节 基本制图标准

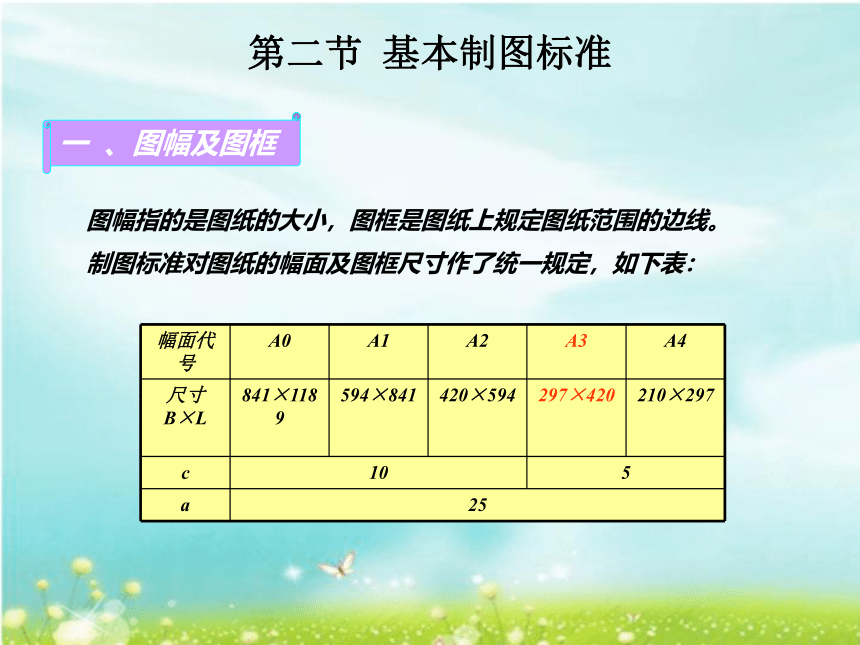

一 、图幅及图框
图幅指的是图纸的大小，图框是图纸上规定图纸范围的边线。
制图标准对图纸的幅面及图框尺寸作了统一规定，如下表：
幅面代号 A0 A1 A2 A3 A4
尺寸B×L 841×1189 594×841 420×594 297×420 210×297
c 10 5
a 25
第二节 基本制图标准
A2
A3
A4
A0
210
297
420
594
841
1189
A1
各幅面之间的关系
必要时可选用加长幅面，短边一般不应加长，长边可加长。加长幅面的尺寸是由基本幅面的短边成整数倍增加后得出的 （如A3×3的 幅面尺寸是A3幅面的长边尺寸420和3倍的短边尺寸891）。见下表。
幅面代号 长边尺寸 长边加长后尺寸
A0 1189 1338
2230 1487
2387 1635 1784 1932 2081
A1 841 1051 1261 1472 1682 1892 2102
A2 594 743
1635 892
1784 1041
1932 1189
2081 1338 1487
A3 420 631
1892 841 1051 1261 1472 1682
图纸长边加长尺寸表
第二节 基本制图标准
图框格式
图框格式有横式和立式，A0~A3宜横式使用，也可以立式使用；A4图纸只能立式使用。
二、标题栏
第二节 基本制图标准
A0~A1标题栏
A2~A4标题栏
作业用标题栏
第二节 基本制图标准
三、图线
名称 图线形式 线宽 一般用途
实线 粗实线 b 主要可见轮廓线
细实线 0.35b 可见轮廓线，图例线
虚线 0.5b 不可见轮廓线
点画线 0.35b 中心线、对称线等
双点画线 0.35b 假想轮廓线，成型前原始轮廓线
折断线 0.35b 断开界线
波浪线 0.35b 断开界线
1、图线的形式
第二节 基本制图标准
2、图线应用举例
粗实线（可见轮廓线）
中虚线（不可见轮廓线）
粗实线
细实线（尺寸界线）
细点划线（对称线）
第二节 基本制图标准
3、图线的线宽
每个图样，应根据复杂程度与比例大小，先确定粗实线线宽b值。b值一般从下列线宽系列中选取2.0mm,1.4mm,1.0mm,0.7mm,0.5mm,0.35mm.再选用相应的线宽组。
图纸的图框线和标题栏线宽采用表1-2-2的值。同一张图纸内，相同比例的各图样应选用相同的线宽组。
粗: 中：细=1: 0.5: 0.35
第二节 基本制图标准
4、图线的画法
（1）粗实线要宽度均匀，光滑平直
（2）虚线间隔要小，线段长度要均匀；宽度要均匀，不能出现尖端；为实线的延长线时，应留有空隙。
（3）点画线的点要小，间隔要小，应在图形范围内；点画线的端部不得为“点”。
点画线应超出图形轮廓线3～5mm；
图形很小时，点画线可用实线代替。
（4）图线的结合部要美观
4、图线的画法
（5）图线应线段相交，不应
交于间隙或点画线的“点”处。
（6）两线相切时，切点处应
是单根图线的宽度 。
（7）两平行线间的空隙不小
于粗线的宽度，同时不小于
0.7mm。
第二节 基本制图标准
0.7
第二节 基本制图标准
例：找出图中的错误画法
1、虚线段相交应交于线段处
2、虚线和实线相交不应留有空隙。
3、虚线为实线的延长线时应留出空隙。
4、点划线与线段相交时应交于线段处。
正确的画法
第二节 基本制图标准
四、字体
第二节 基本制图标准
一般规定
汉字、数字、字母等字体的大小以字号来表示，字号就是字体的高度。图中字体的大小根据图幅、比例、内容等情况从国家标准规定的下列字高系列中选用：
字高 20 14 10 7 5 3.5 2.5
字宽 14 10 7 5 3.5 2.5 1.8
图名及说明用的汉字，应采用长仿宋体，字高不小于3.5mm。工程图样上书写的阿拉伯数字、拉丁字母、罗马数字等字高应不小于2.5mm。
第二节 基本制图标准
1、汉字
长仿宋体字的书写要领是：
横平竖直、起落分明、
结构匀称、写满方格。
第二节 基本制图标准
2、数字、字母
第二节 基本制图标准
五、比例
图样的比例指图形与实物相对应的线性尺寸的比值
即比例=图尺寸/实物尺寸
则图尺寸=实物尺寸×比例
原值
比例 1∶1
放大
比例 2∶1 5∶1 1×10n∶1 2×10n∶1 5×10n∶1
(2.5∶1) (4∶1) (2.5×10n∶1) (4×10n∶1)
缩小
比例 1∶2 1∶5 1∶1×10n 1∶2×10n 1∶5×10n
(1∶1.5×10n) (1∶2.5×10n) (1∶3×10n) (1∶4×10n) (1∶6×10n)
第二节 基本制图标准
比例图
说明
1:2
1:1
2:1
无论采用何种比例，图中所注尺寸都是物体的真实尺寸，与比例无关。
第二节 基本制图标准
六、尺寸标注
尺寸标注要求正确、完整、清楚、合理！
1、尺寸四要素
1、尺寸界线
2、尺寸线
3、尺寸起止符号
4、尺寸数字
第二节 基本制图标准
2、尺寸的基本标注方法
尺寸界线：一端离开图形轮廓线不小于2mm，另一端超出尺寸线2~3mm。可以用轮廓线或点画线的延长线作为替代。
尺寸线：与所注长度平行，不得超出尺寸界线。必须单独画，不得与任何图线重合。
平行
起止符号：用单边箭头表示,并延尺寸线顺时针方向倾斜。也可采用45°的斜短线。
尺寸数字：水平尺寸字头朝上。竖直尺寸字头朝左。
第二节 基本制图标准
线性尺寸标注注意事项
字头朝向
尺寸排列
数字的注写位置
第二节 基本制图标准
尺寸直径、半径、角度的标注方法
A 直径的标注
圆应标注直径，用符号Φ表示。也可用右侧的注法。球体直径则在Φ前面加S，即S Φ。
小圆的直径标注法，也可采用下面的注法。
第二节 基本制图标准
B 半径的标注
半圆与圆弧都应标注半径，数字前加R
较小圆弧半径的标注
较大圆弧半径标注
第二节 基本制图标准
C 角度的标注
90
75
5
10
尺寸界线径向引出，尺寸线画成圆弧，圆心是角的顶点。起止符号不够画时用圆点代替。
尺寸数字写在尺寸线的上方中部。
七、坡度
坡度是指平面或直线对水平面的倾斜程度。坡度的立面图可以采用百分数、比例或三角形的形式来标注；平面图可以采用百分数或示坡线来表达。同一图样中坡度的表达方式应一致。
谢 谢 观 看
