土木工程识图

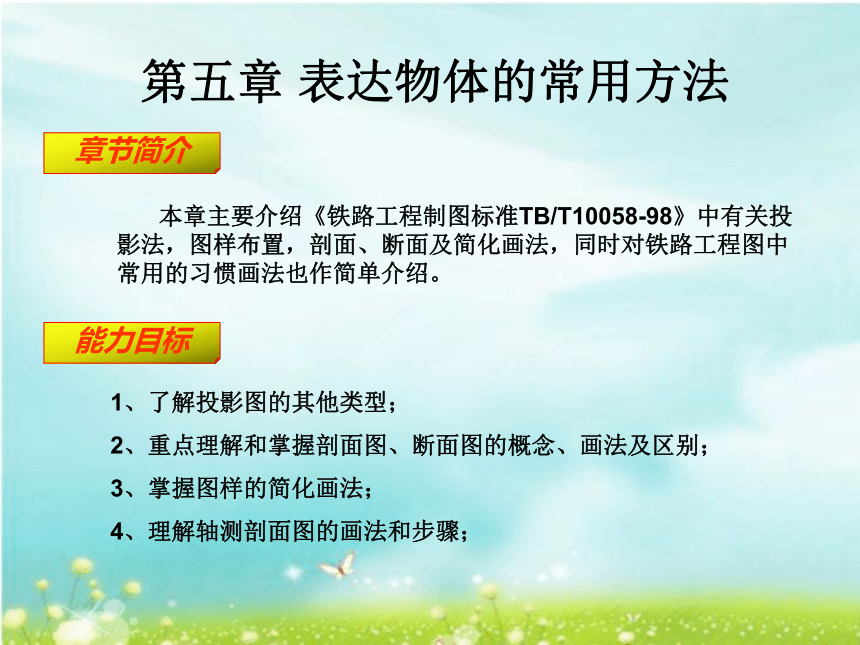

第五章 表达物体的常用方法
章节简介
本章主要介绍《铁路工程制图标准TB/T10058-98》中有关投影法，图样布置，剖面、断面及简化画法，同时对铁路工程图中常用的习惯画法也作简单介绍。
能力目标
1、了解投影图的其他类型；
2、重点理解和掌握剖面图、断面图的概念、画法及区别；
3、掌握图样的简化画法；
4、理解轴测剖面图的画法和步骤；

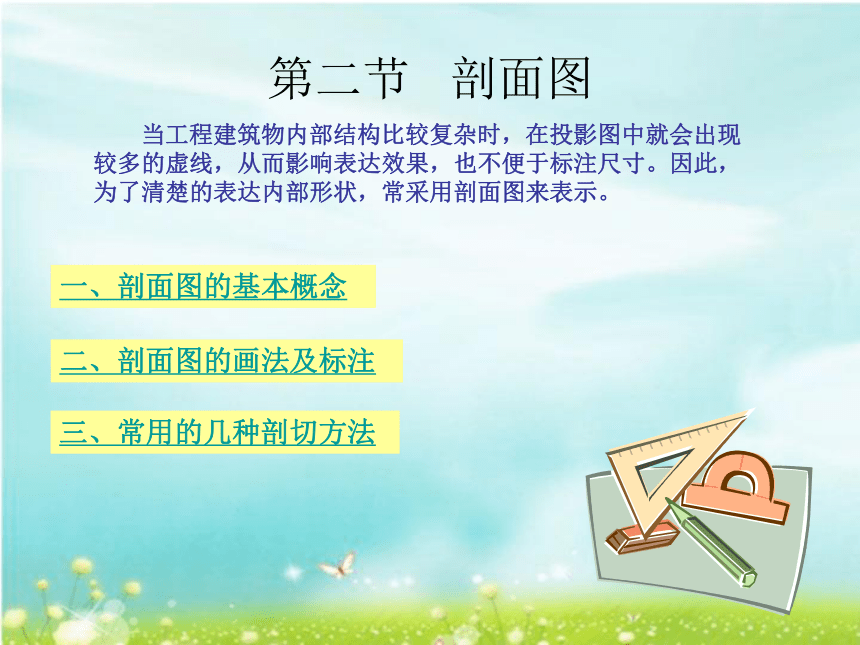

第二节 剖面图
一、剖面图的基本概念
二、剖面图的画法及标注
三、常用的几种剖切方法
当工程建筑物内部结构比较复杂时，在投影图中就会出现较多的虚线，从而影响表达效果，也不便于标注尺寸。因此，为了清楚的表达内部形状，常采用剖面图来表示。
v
截面

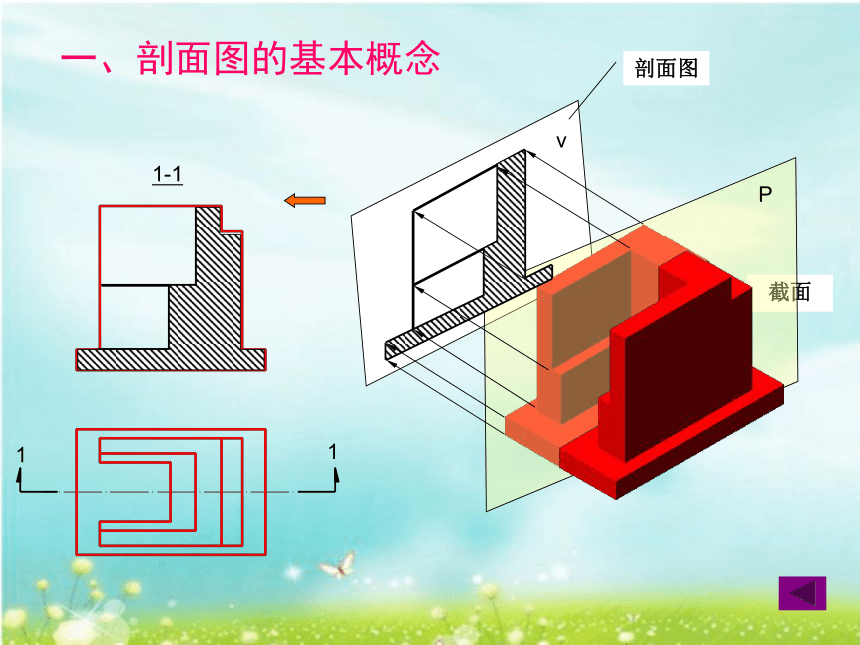

一、剖面图的基本概念
P
1
1
1-1
剖面图

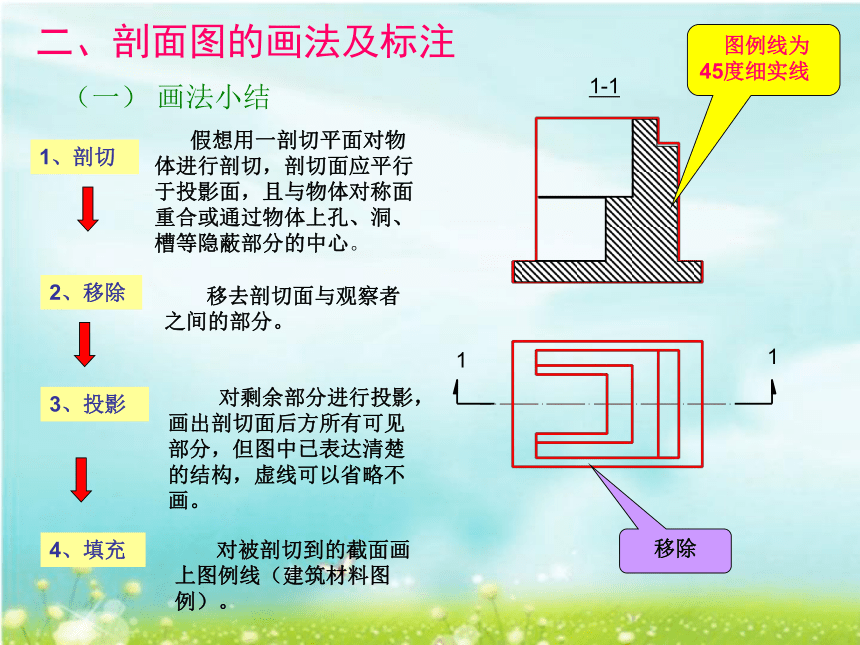

二、剖面图的画法及标注
1-1
1
1
1、剖切
2、移除
3、投影
4、填充
假想用一剖切平面对物体进行剖切，剖切面应平行于投影面，且与物体对称面重合或通过物体上孔、洞、槽等隐蔽部分的中心。
移去剖切面与观察者之间的部分。
对剩余部分进行投影，画出剖切面后方所有可见部分，但图中已表达清楚的结构，虚线可以省略不画。
对被剖切到的截面画上图例线（建筑材料图例）。
移除
图例线为
45度细实线
（一） 画法小结

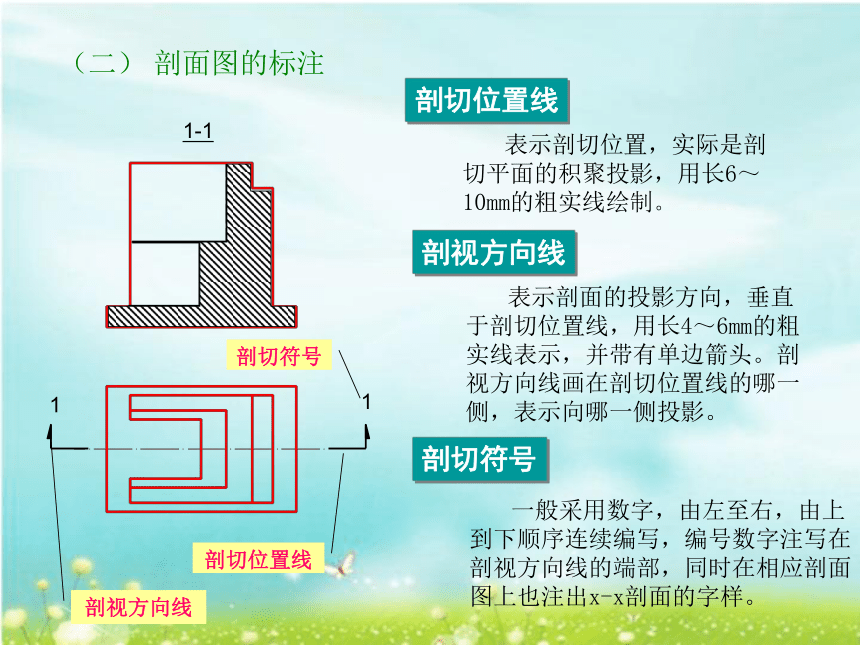

（二） 剖面图的标注
1-1
1
1
剖切位置线
表示剖切位置，实际是剖切平面的积聚投影，用长6～10mm的粗实线绘制。
剖视方向线
表示剖面的投影方向，垂直于剖切位置线，用长4～6mm的粗实线表示，并带有单边箭头。剖视方向线画在剖切位置线的哪一侧，表示向哪一侧投影。
剖切符号
一般采用数字，由左至右，由上到下顺序连续编写，编号数字注写在剖视方向线的端部，同时在相应剖面图上也注出x-x剖面的字样。
剖切位置线
剖视方向线
剖切符号

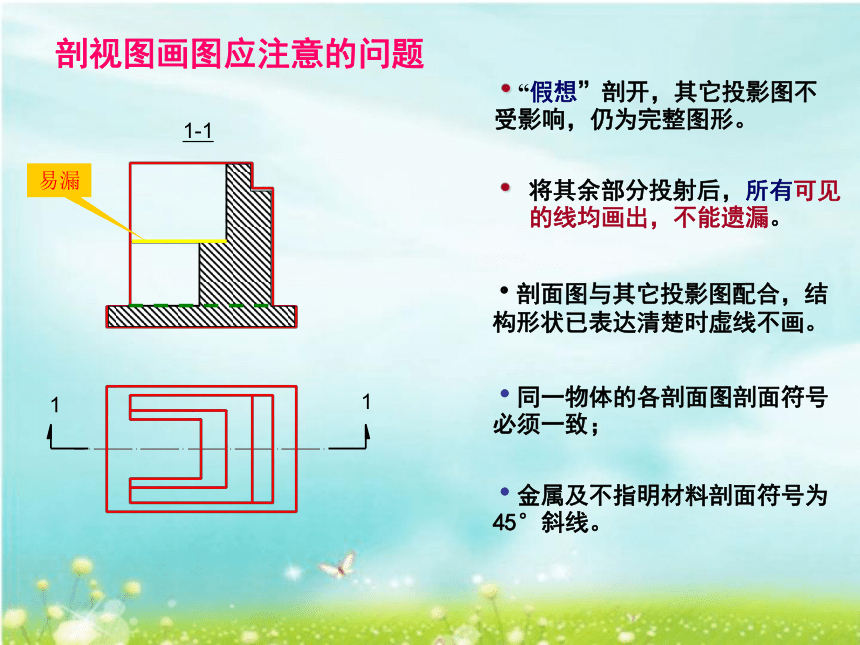

剖视图画图应注意的问题
1-1
1
1
“假想”剖开，其它投影图不受影响，仍为完整图形。
将其余部分投射后，所有可见
的线均画出，不能遗漏。
易漏
剖面图与其它投影图配合，结
构形状已表达清楚时虚线不画。
同一物体的各剖面图剖面符号
必须一致；
金属及不指明材料剖面符号为
45°斜线。

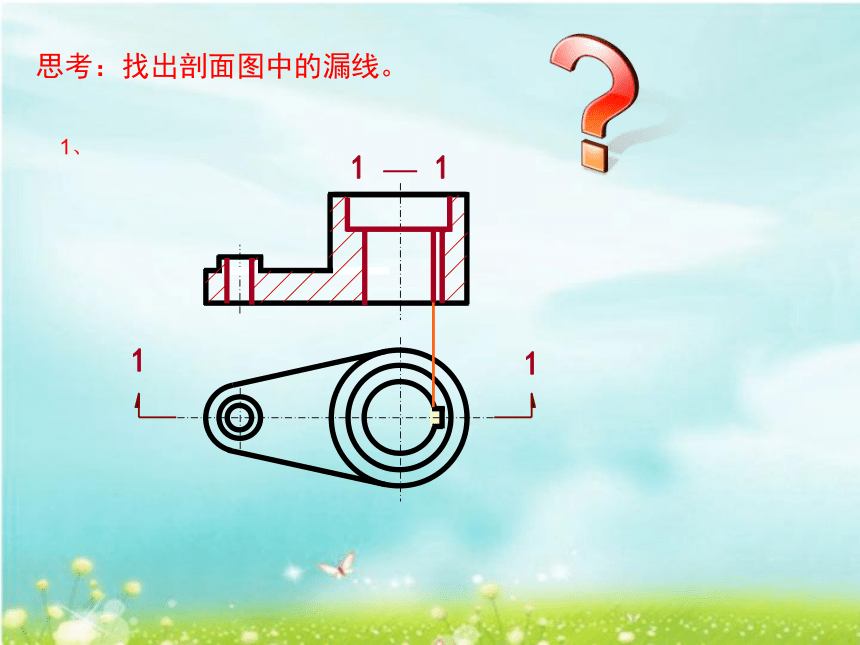

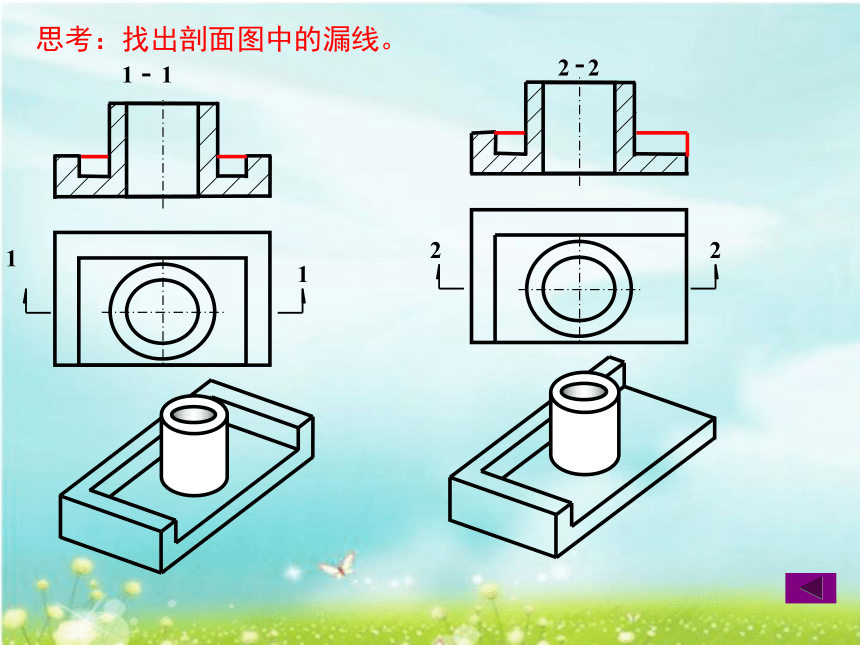

思考：找出剖面图中的漏线。
1
1
1 — 1
1、
-
1
1
1
1
2
2
2 2
-
思考：找出剖面图中的漏线。

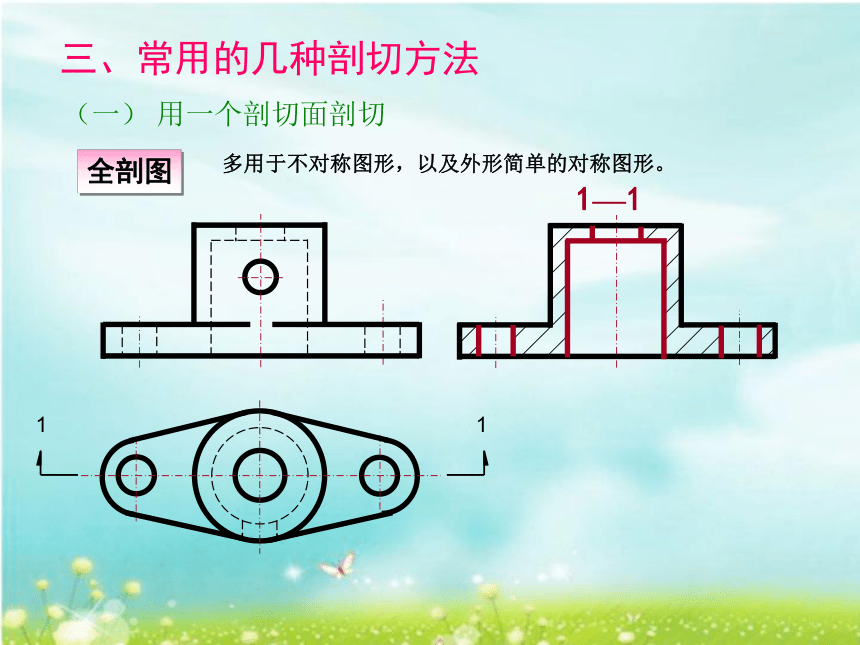

三、常用的几种剖切方法
（一） 用一个剖切面剖切
全剖图
多用于不对称图形，以及外形简单的对称图形。
1—1
1
1

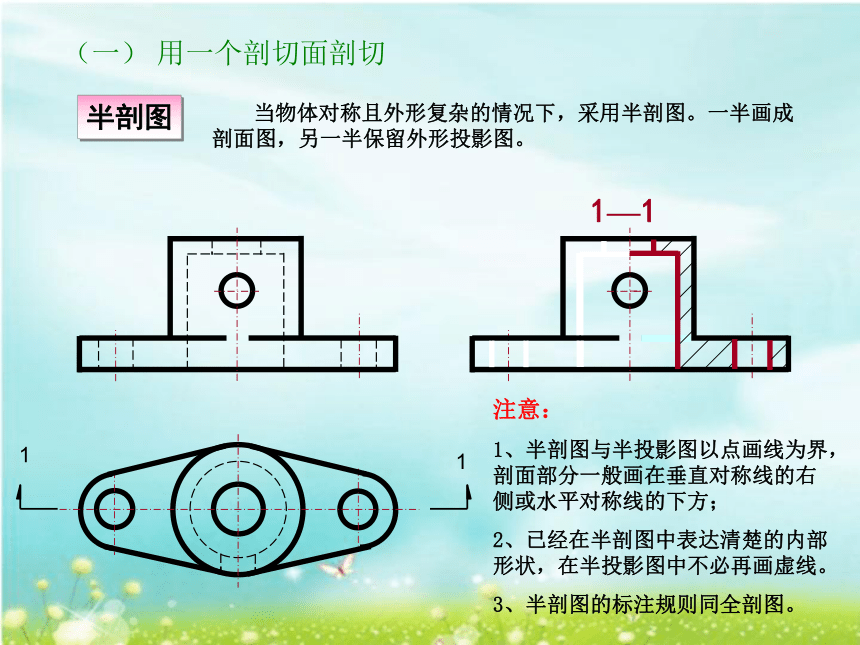

半剖图
当物体对称且外形复杂的情况下，采用半剖图。一半画成剖面图，另一半保留外形投影图。
1
1
1—1
注意：
1、半剖图与半投影图以点画线为界，剖面部分一般画在垂直对称线的右侧或水平对称线的下方；
2、已经在半剖图中表达清楚的内部形状，在半投影图中不必再画虚线。
3、半剖图的标注规则同全剖图。
（一） 用一个剖切面剖切
（一） 用一个剖切面剖切

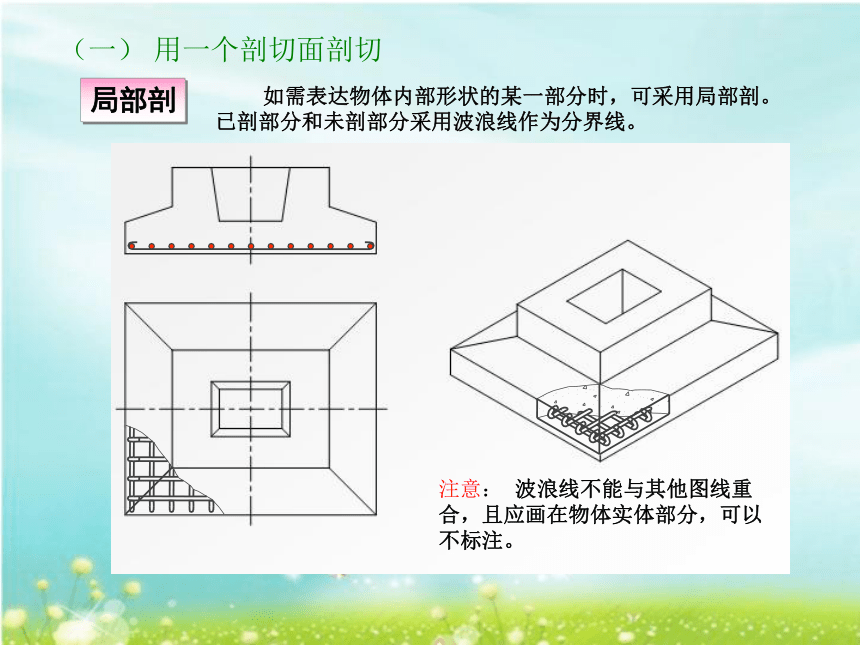

局部剖
如需表达物体内部形状的某一部分时，可采用局部剖。已剖部分和未剖部分采用波浪线作为分界线。
注意： 波浪线不能与其他图线重合，且应画在物体实体部分，可以不标注。
错误
正确
波浪线超出轮廓线
此处是实体,应画出波浪线
波浪线不能穿越孔
局部剖
2
2
2
注意剖切面转折处画法及标注
不应与图样上
轮廓线重合
2—2
在剖面图
上无线
标注相同字母
（二） 用两个或两个以上平行的剖切面剖切
阶梯剖
2
（二） 用两个或两个以上平行的剖切面剖切
分层剖
砖
水泥砂浆
涂料
注意：
波浪线不得与任何图线重合。
分层剖
（二） 用两个或两个以上相交的剖切面剖切
1-1（展开）
剖面图的尺寸标注
1、 尺寸应集中标注；
2、 注写尺寸处的图例线应断开；
3、 对称结构的全长尺寸注法；
4、 作半剖图时，仍应标注直径尺寸；
第三节 断面图
一、断面图的基本概念；
二、断面图的标注及画法
一、断面图的基本概念
当物体某些部分的形状，用投影图不易表达清楚，又没有必要画出剖面图时，可采用断面图来表示。断面图是用来表达物体某一个局部断面形状的图形。
用假想剖切面将物体的某处切断，仅画出该剖切面与物体
接触部分的断面图形，在断面处画上建筑材料图例，称为断面
图。
1
1
2
2
3
3
1-1断面
2-2断面
3-3剖面
例：作出混凝土变截面梁的断面图和剖面图。
1
1
1-1
断面图与剖面图的区别
断面图：仅画出物体断面形状的图形。
剖面图：除了画出物体断面形状外，还要画出剖切面后面的可见轮廓线。
断面图
剖面图
剖切平面
后面可见线
二、断面图的标注及画法
（一） 标 注
1
1
3
3
断面图只标注剖切位置线（长6～10mm的粗实线），投影方向用编号注写位置来表示，同时在相应的断面图上注出X-X断面的字样（也可省略“断面”两字）。图中，1-1断面表示从左往右投影。
（二）几种常见断面图的画法
移出断面
画在剖切位置线的延长线上，或画在投影图的一端。
1、将断面图画在投影图轮廓线之外的适当位置
中断断面
断面图画在物体中断处。
2、将断面图画在物体投影图的轮廓线内
（二）几种常见断面图的画法
1
1
重合断面
注意： 1、采用细实线画出断面图的轮廓线；
2、非对称图形需注出剖切位置线，并注写数字表示投影方向，对称图形可以省略。
3、断面图的轮廓线与投影图轮廓线重合时，投影图轮廓线要完整画出，不可间断。
第四节 图样的简化画法及其他表达方法
1、对称简化画法
形体对称时，允许以对称线或中心线为界，只画出投影图的一半或四分之一，并在对称线或中心线上画出对称符号。
也可根据投影图需要略超出对称
线或中心线少许，此时，不宜画对称
符号。
对称符号是两条平行等长的细实线，
线段长为6～10mm，间距为2～3mm，
在对称线或中心线两端各画一对。
2、相同构造要素的画法
当形体内有多个完全相同且连续排列的结构要素时，可只在两端或适当位置画出
其完整形状，其余部分只需用中心线或中心线交点定位。
相同结构要素少于中心线交点，则其余部分应在相同结构要素位置的中心线
交点处用小圆点表示。
标注尺寸时只需在一个要素上注清楚其数量和尺寸
3、折断画法
当形体较长，且沿长度方向的断面形状相同或按一定规律变化时，可断开省略绘制。断开处以折断线表示 。但注意，其尺寸仍按构件全长标注。
4、连接画法及连接省略画法
连接画法
连接省略画法
当一个构件较长，位置不够画时，可以分成几部分绘制，用连接符号表示相连。
当一个构件，如与另一个构件只有部分不同时，该构件可以只画不同部分，但应在其相同和不同部分的分界处，分别绘制连接符号，两个连接符号应对准在同一条线上。
5、假想画法
在剖面图上表示已被切除的部分。
某些弯曲成形的物体，采用假想画法画出其展开形式。
6、详图画法
当形体某一局部形状较小，投影图不够清楚或不便于标注尺寸时，
可用比原图大的比例，将该局部单独画出，工程上称为详图。
详图可画成投影图、剖面图、断面图。
详图的标记包括详图符号、详图比例、对应的原图索引符号三部分内容。
谢 谢 观 看
