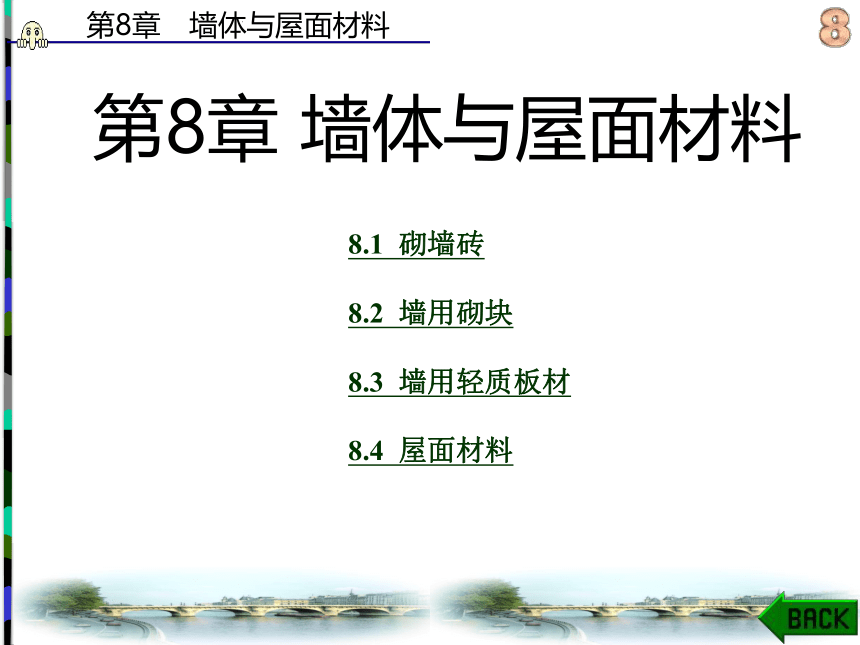

第8章 墙体与屋面材料
8.1 砌墙砖
8.2 墙用砌块
8.3 墙用轻质板材
8.4 屋面材料

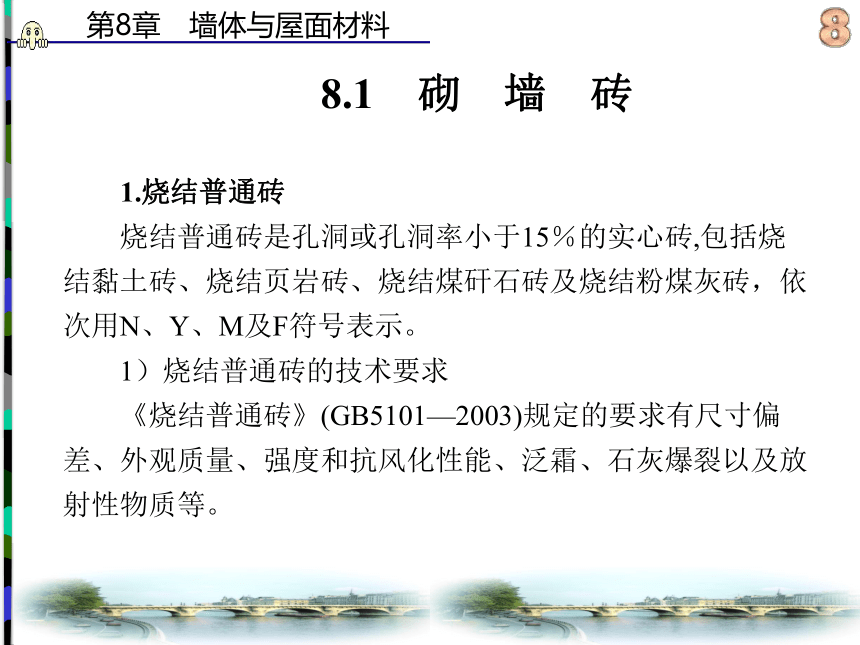

8.1　砌　墙　砖
　　1.烧结普通砖
　　烧结普通砖是孔洞或孔洞率小于15％的实心砖,包括烧结黏土砖、烧结页岩砖、烧结煤矸石砖及烧结粉煤灰砖，依次用N、Y、M及F符号表示。
　　1）烧结普通砖的技术要求
　　《烧结普通砖》(GB5101—2003)规定的要求有尺寸偏差、外观质量、强度和抗风化性能、泛霜、石灰爆裂以及放射性物质等。

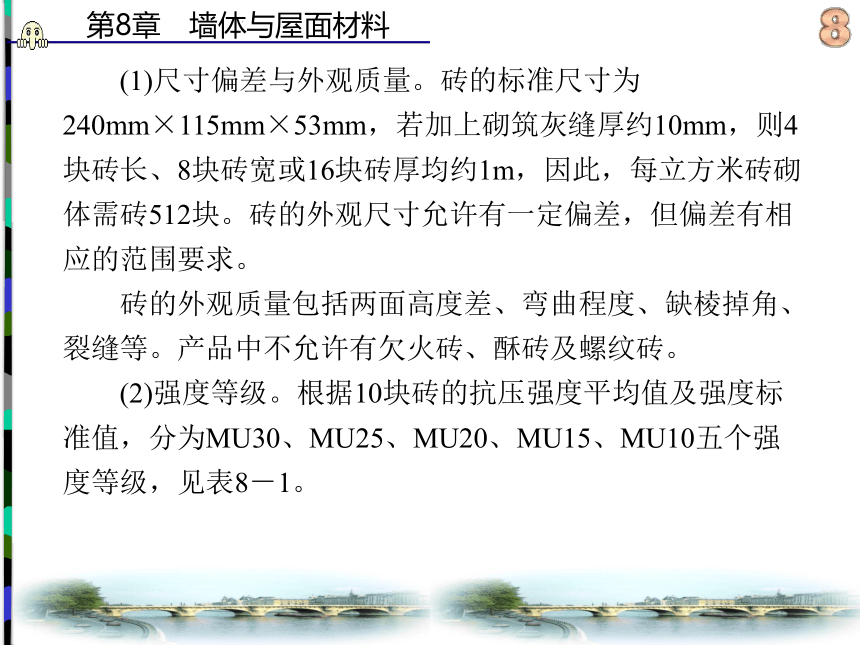

　　(1)尺寸偏差与外观质量。砖的标准尺寸为240mm×115mm×53mm，若加上砌筑灰缝厚约10mm，则4块砖长、8块砖宽或16块砖厚均约1m，因此，每立方米砖砌体需砖512块。砖的外观尺寸允许有一定偏差，但偏差有相应的范围要求。
　　砖的外观质量包括两面高度差、弯曲程度、缺棱掉角、裂缝等。产品中不允许有欠火砖、酥砖及螺纹砖。
　　(2)强度等级。根据10块砖的抗压强度平均值及强度标准值，分为MU30、MU25、MU20、MU15、MU10五个强度等级，见表8－1。

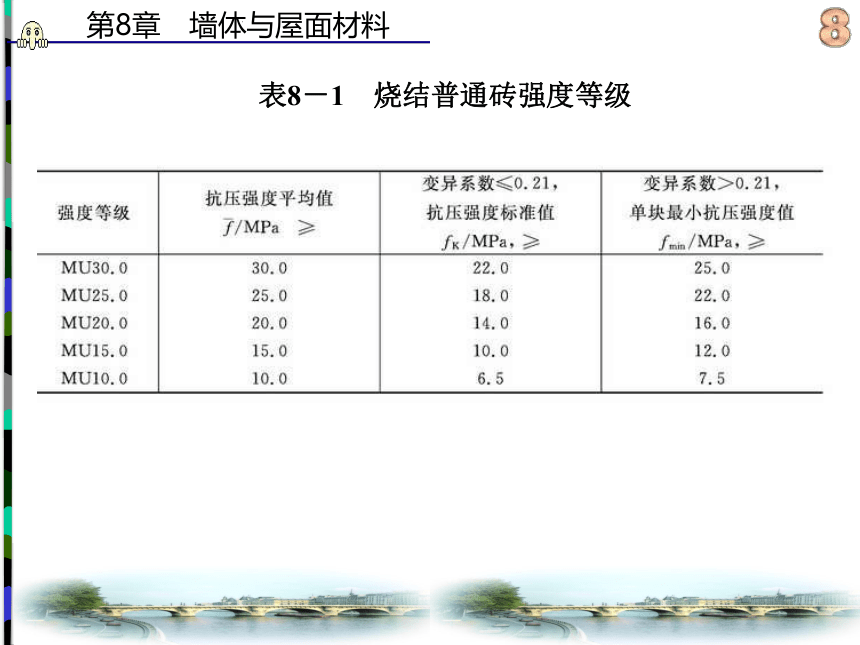

表8－1　烧结普通砖强度等级

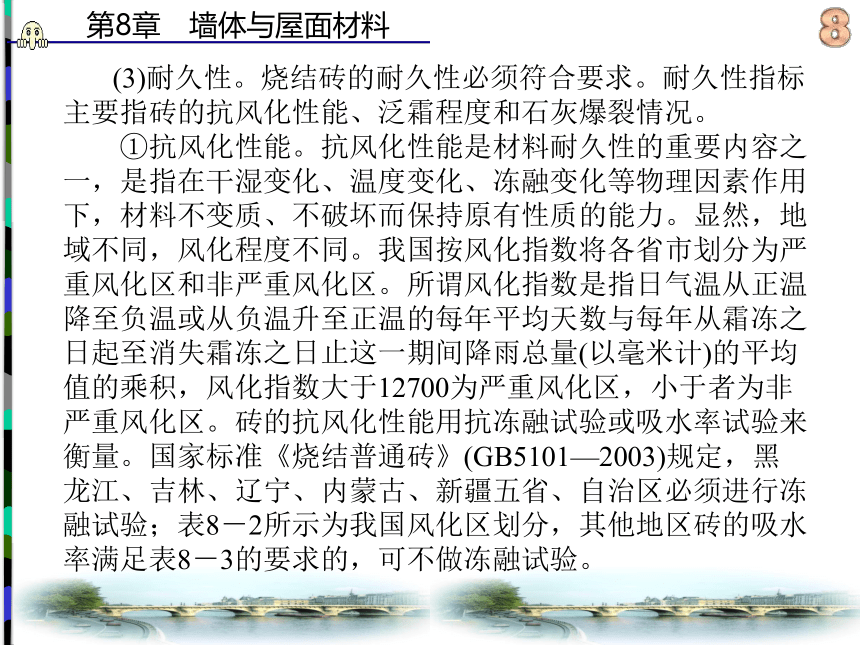

(3)耐久性。烧结砖的耐久性必须符合要求。耐久性指标主要指砖的抗风化性能、泛霜程度和石灰爆裂情况。
　　①抗风化性能。抗风化性能是材料耐久性的重要内容之一，是指在干湿变化、温度变化、冻融变化等物理因素作用下，材料不变质、不破坏而保持原有性质的能力。显然，地域不同，风化程度不同。我国按风化指数将各省市划分为严重风化区和非严重风化区。所谓风化指数是指日气温从正温降至负温或从负温升至正温的每年平均天数与每年从霜冻之日起至消失霜冻之日止这一期间降雨总量(以毫米计)的平均值的乘积，风化指数大于12700为严重风化区，小于者为非严重风化区。砖的抗风化性能用抗冻融试验或吸水率试验来衡量。国家标准《烧结普通砖》(GB5101—2003)规定，黑龙江、吉林、辽宁、内蒙古、新疆五省、自治区必须进行冻融试验；表8－2所示为我国风化区划分，其他地区砖的吸水率满足表8－3的要求的，可不做冻融试验。

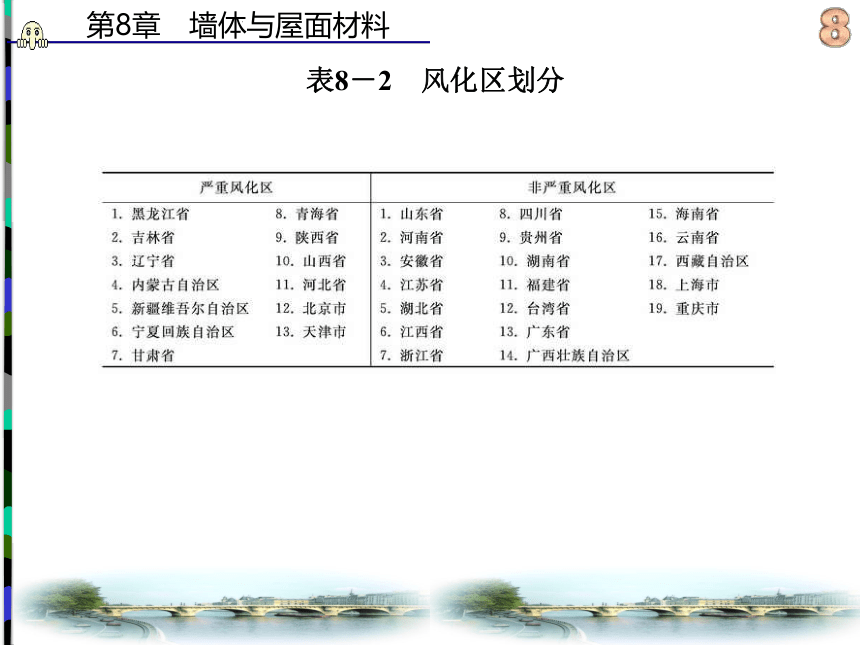

表8－2　风化区划分

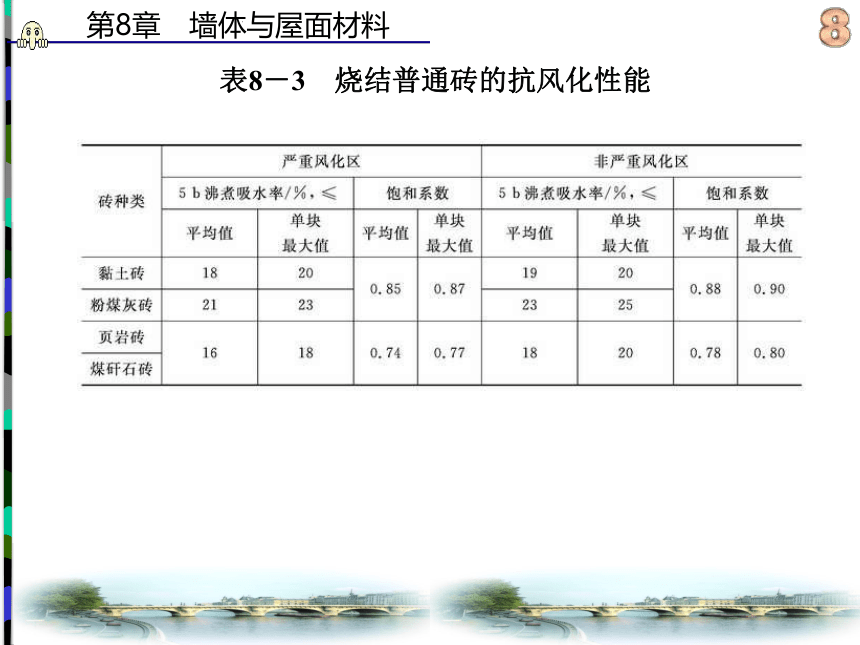

表8－3　烧结普通砖的抗风化性能

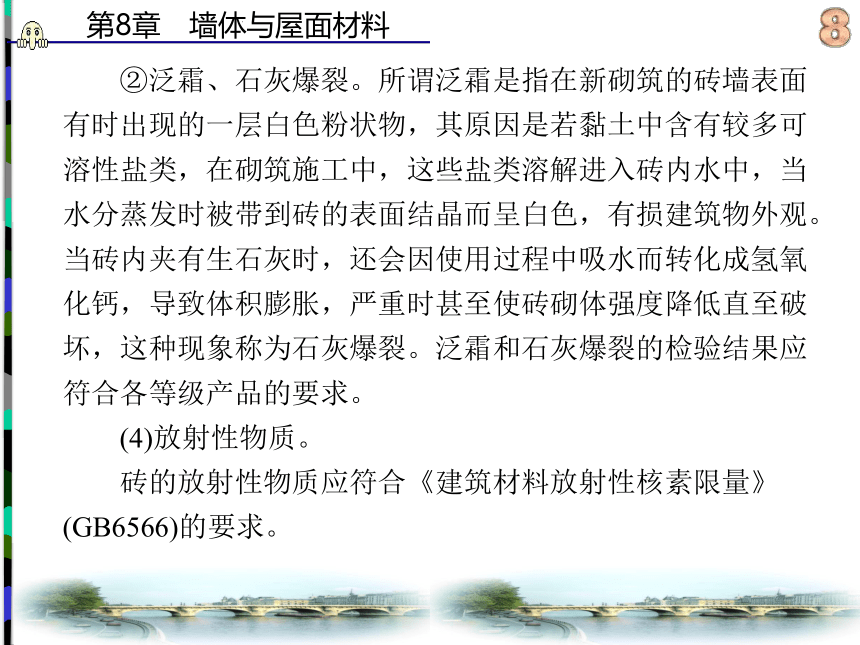

　　②泛霜、石灰爆裂。所谓泛霜是指在新砌筑的砖墙表面有时出现的一层白色粉状物，其原因是若黏土中含有较多可溶性盐类，在砌筑施工中，这些盐类溶解进入砖内水中，当水分蒸发时被带到砖的表面结晶而呈白色，有损建筑物外观。当砖内夹有生石灰时，还会因使用过程中吸水而转化成氢氧化钙，导致体积膨胀，严重时甚至使砖砌体强度降低直至破坏，这种现象称为石灰爆裂。泛霜和石灰爆裂的检验结果应符合各等级产品的要求。
　　(4)放射性物质。
　　砖的放射性物质应符合《建筑材料放射性核素限量》(GB6566)的要求。

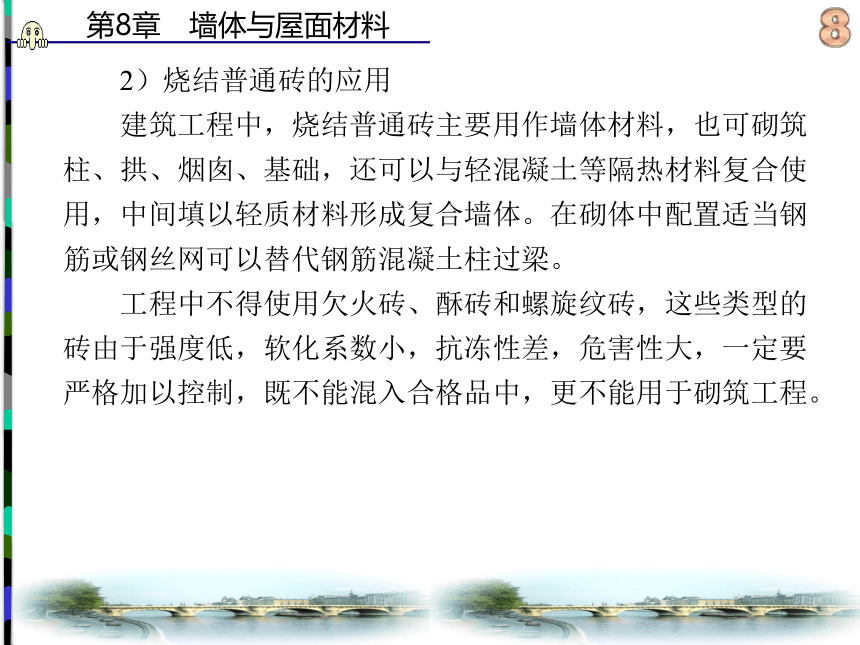

　　2）烧结普通砖的应用
　　建筑工程中，烧结普通砖主要用作墙体材料，也可砌筑柱、拱、烟囱、基础，还可以与轻混凝土等隔热材料复合使用，中间填以轻质材料形成复合墙体。在砌体中配置适当钢筋或钢丝网可以替代钢筋混凝土柱过梁。
　　工程中不得使用欠火砖、酥砖和螺旋纹砖，这些类型的砖由于强度低，软化系数小，抗冻性差，危害性大，一定要严格加以控制，既不能混入合格品中，更不能用于砌筑工程。

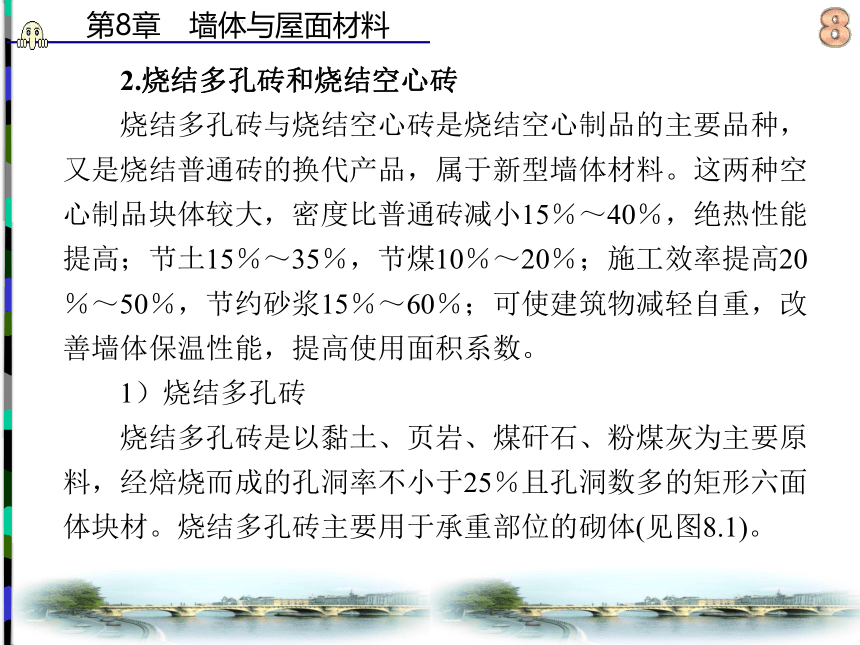

　　2.烧结多孔砖和烧结空心砖
　　烧结多孔砖与烧结空心砖是烧结空心制品的主要品种，又是烧结普通砖的换代产品，属于新型墙体材料。这两种空心制品块体较大，密度比普通砖减小15％～40％，绝热性能提高；节土15％～35％，节煤10％～20％；施工效率提高20％～50％，节约砂浆15％～60％；可使建筑物减轻自重，改善墙体保温性能，提高使用面积系数。
　　1）烧结多孔砖
　　烧结多孔砖是以黏土、页岩、煤矸石、粉煤灰为主要原料，经焙烧而成的孔洞率不小于25％且孔洞数多的矩形六面体块材。烧结多孔砖主要用于承重部位的砌体(见图8.1)。

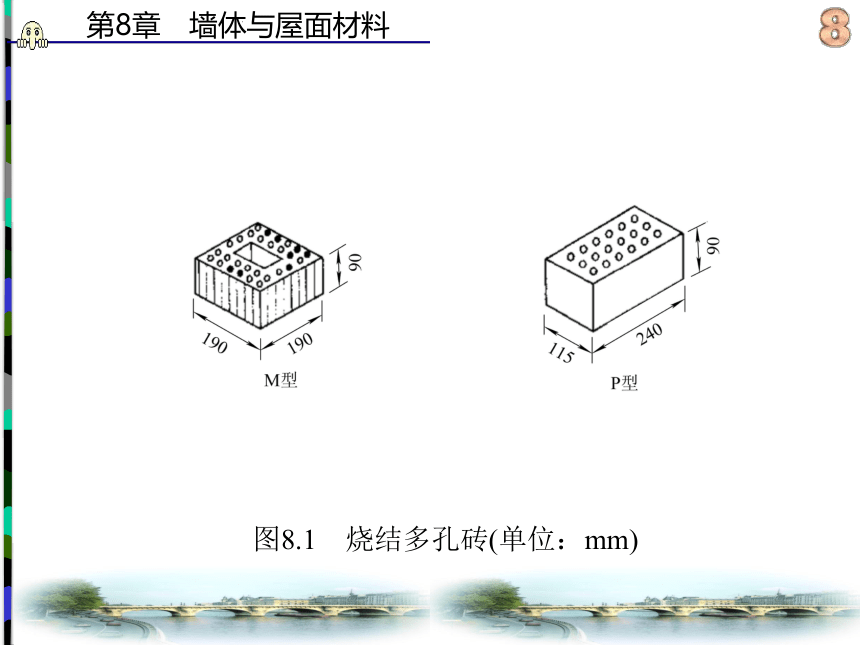

图8.1　烧结多孔砖(单位：mm)

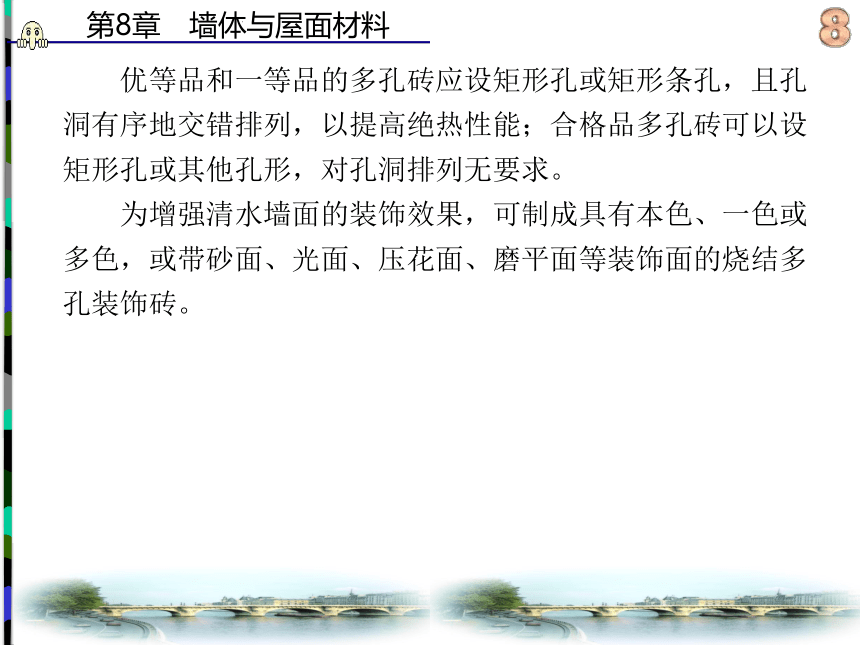

优等品和一等品的多孔砖应设矩形孔或矩形条孔，且孔洞有序地交错排列，以提高绝热性能；合格品多孔砖可以设矩形孔或其他孔形，对孔洞排列无要求。
　　为增强清水墙面的装饰效果，可制成具有本色、一色或多色，或带砂面、光面、压花面、磨平面等装饰面的烧结多孔装饰砖。
　　(1)规格与孔洞。
　　烧结多孔砖的外形尺寸，按《烧结多孔砖》(GB13544—2000)规定可为长度(L)?290mm、240mm、190mm，宽度(B)240mm、190mm、180mm、175mm、140mm、115mm，厚(H)90mm，不同组合而成。
　　为方便施工，孔洞处不致漏浆太多，对单个孔洞尺寸规定：圆孔直径不大于22mm；非圆孔内切圆直径不大于15mm；手抓孔为(30～40)mm×(75～85)mm。若设矩形条孔，还应满足孔长不大于50mm，且孔长不小于孔宽的3倍。
　　(2)外观要求。
　　多孔砖按尺寸偏差和外观质量，分为优等品(A)、一等品(B)和合格品(C)三个质量等级。尺寸允许偏差和外观要求应符合有关标准。
　　(3)强度等级。
　　烧结多孔砖分为MU10、MUl5、MU20、MU25、MU30五个强度等级。
　　2）烧结空心砖
　　烧结空心砖是以黏土、页岩、煤矸石为主要原料，经焙烧而成的主要用于非承重部位的块体材料。在其长度方向设置孔洞(见图8.2)，其长度、宽度、高度尺寸应符合下列要求(mm)：长度为390、290、240，宽度为240、190、180(175)、140、115，高度为90。
图8.2　烧结空心砖
表8－4　空心砖强度等级
3.非烧结砖
　　蒸养(压)砖是一种非黏土原料、非烧结工艺制得的砖。这类砖是以硅质材料(粉砂、粉煤灰)和钙质材料(石灰、石膏)为主要原料，经坯料制备压制成型、湿热养护等工艺制成的。硅质材料和钙质材料在一定的高温高压条件下，发生化学反应，生成水化硅酸钙产物，故也称此砖为硅酸盐砖。
　　硅酸盐砖可以替代烧结砖，作为换代产品有一定的发展前景。
　　1）蒸压灰砂砖(LSB)
　　以砂和石灰为主要原料(也可掺入颜料),经坯料制备压制成型和0.8MPa以上的蒸汽养护而成的砖叫灰砂砖。一般是用88％～90％的细粉砂和10％～12％的石灰，有时还加入少量石膏，再加入混合料总量3％~10％的拌和水，拌均匀后在15MPa～20MPa压力下成型。
　　灰砂砖由抗压强度与抗折强度综合评定强度等级，见《蒸压灰砂砖》(GB11945)的?规定。?
　　蒸压灰砂砖用于工业与民用建筑中，MU25、MU20、MU15的灰砂砖可用于基础及其他建筑，MU10的仅可用于防潮层以上的建筑。由于灰砂砖在长期高温作用下会发生破坏，故灰砂砖不得用于长期受200oC以上或受急冷急热和有酸性介质侵蚀的建筑部位，如不能砌筑炉衬或烟囱。灰砂砖表面光滑，与砂浆黏结力差，使用时应注意。
　　2）粉煤灰砖(FB)
　　粉煤灰砖是以粉煤灰、石灰为主要原料，掺入适量石膏和炉渣，加水混合拌成坯料，经陈伏、轮碾、加压成型，再经常压(0.1MPa蒸汽)或高压(0.8MPa蒸汽)蒸汽养护而成的一种块材。湿热养护条件不同，又分别称作蒸养粉煤灰砖、蒸压粉煤灰砖以及自养粉煤灰砖。粉煤灰砖的规格同烧结普通砖。
　　《粉煤灰砖》(JC239—2001)规定了尺寸偏差和外观质量，并按抗压强度和抗折强度将产品强度分为MU30、MU25、MU20、MU15和MU10五个等级。
　　砖的干燥收缩值，优等品和一等品不大于0.65mm／m，合格品不大于0.75mm／m。
　　粉煤灰砖多为灰色，可用于工业与民用建筑的墙体和基础，但用于基础或易受冻融和干湿交替作用的建筑部位时，必须使用MU15及以上强度等级的砖。不得用于长期受热(200oC以上)、受急冷急热和有酸性介质侵蚀的建筑部位。
　　为提高粉煤灰砖砌体的耐久性，有冻融作用的部位用砖，应选择抗冻性合格并用水泥砂浆在砌体上抹面或采取其他防护措施。
8.2　墙用砌块
　　1.普通混凝土小型空心砌块
　　普通混凝土小型空心砌块是由通用水泥、砂和最大粒径为10mm的石子或石屑配制的塑性混凝土砌块。
　　1）规格尺寸
　　砌块主规格为长(L)390mm、宽(B)190mm、高(H)190mm，最小外壁厚不小于30mm，最小肋厚不小于25mm,如图8.3所示。
图8.3　小型空心砌块
2）表观密度
　　根据孔形及排孔数(单排、双排、三排、四排等)不同，普通混凝土小型空心砌块的表观密度大约在（1200～1450）kg／m3?。
　　3）强度等级
　　混凝土砌块的强度以试验的极限荷载除以砌块毛截面积计算。《普通混凝土小型空心砌块》(GB8239—1997)按抗压强度分为MU20、MU15、MU10、MU7.5、MU5.0和MU3.5六个等级。
　　4）耐久性
　　砌块墙体的寿命取决于砌块材料的耐久性，《普通混凝土小型空心砌块》(GB8239—1997)对其含水率、抗渗性、抗冻性规定了具体要求。
2.蒸压加气混凝土砌块（ACB）
　　蒸压加气混凝土砌块是以钙质材料(水泥、石灰)和硅质材料(砂、矿渣和粉煤灰等)以及加气剂(铝粉)，经配料、搅拌、浇注、发气、切割和蒸压养护而成的多孔轻质块体材料。
　　《蒸压加气混凝土砌块》(GB／T10968—1997)规定：砌块长度为600mm，宽度为100mm、125mm、150mm、200mm、250mm、300mm或120mm、180mm、240mm，高度为200mm、250mm、300mm。按抗压强度可分为A1.0、A2.0、A2.5、A3.5、A5.0、A7.5和A10.0七个等级，如表8－5所示；按干表观密度分为B03、B04、B05、B06、B07和B08六个等级；按尺寸偏差、外观质量、体积密度及抗压强度分为优等品(A)、一等品(B)和合格品(C)三个等级。砌块的尺寸偏差和外观要求应符合表8－6的规定；砌块的强度级别、体积密度、干燥收缩、抗冻性和导热系数应符合表8－7的规定。
　　蒸压加气混凝土砌块常用品种有加气粉煤灰砌块和蒸压矿渣加气混凝土砌块，具有表观密度小，保温隔热及耐火性好，易加工，抗震性好，施工方便的特点，适用于低层建筑的承重墙，多层建筑和高层建筑的隔离墙、填充墙及工业与民用建筑的围护墙体和绝热材料。在无可靠的防护措施时，该类砌块不得用于处于水中或高湿度和有侵蚀介质的环境中，也不得用于建筑物的基础和温度长期高于80oC建筑部位。
表8－5　加气混凝土砌块的抗压强度
表8－6　加气混凝土砌块的尺寸偏差和外观质量
表8－7　加气混凝土砌块的强度级别、体积密度、 干燥收缩、抗冻性和导热系数
3.粉煤灰砌块
　　粉煤灰砌块是以粉煤灰、石灰、石膏和骨料为原料，经配料、加水搅拌、振动成型、蒸汽养护而制成的一种密实砌块。
　　《粉煤灰砌块》(JC238—1991)规定砌块的主规格尺寸大小为880mm×380mm×240mm和880mm×430mm×240mm；按立方体抗压强度分为MU10、MU13两个等级；按外观质量和尺寸偏差分为一等品(B)和合格品(C)；各等级的抗压强度、碳化后强度、抗冻性能和密度、干缩性能应符合表8－8的要求。粉煤灰砌块主要用于工业与民用建筑的墙体和基础，但不适用于有酸性侵蚀介质、密封性要求高、易受较大振动的建筑物以及受高温和受潮湿的承重墙。
表8－8　粉煤灰砌块的立方体抗压强度、碳化后强度、 抗冻性能和密度、干缩性能
4.企口空心混凝土砌块
　　该砌块是采用最大粒径为6mm的小石子配制成干硬性混合料，经振动加压成型、自然养护而成。要求形状规整、企口尺寸准确，便于不用砂浆进行干砌(拼装)。在北欧、东南亚等地区采用该种无砂浆企口型混凝土空心砌块体系，如瑞士有专门设计的ESS建筑空心砌块，直接按企口搭建成房屋。企口空心混凝土砌块具有质量轻、强度较高、耐火性和耐冻性较好、制造简单、便于手工操作、组装灵活、施工迅速等优点，是—种有发展前景的砌块类型，适用于5层和5层以上的非承重墙，也可作大跨度的临时隔墙和围墙等。
8.3　墙用轻质板材
　　1.轻质墙板分类
　　(1)按工艺划分，有成型类和组装类。成型类有均质材料型的(如PVC板)、纤维增强型的(如玻纤水泥板)、颗粒骨架型的(如膨胀珠岩水泥板)；组装类有薄板龙骨支撑型的(如石膏板－轻钢龙骨中空板)、夹芯复合型的(如钢丝网架水泥聚苯夹芯板)、型材拼装型的(如加气混凝土拼装大板)。
　　(2)按用途划分，有内墙板与外墙板，又可再分为承重的、自承重的、非承重的三种。
　　(3)按板材构造划分，有轻质薄板(如纸面石膏板)、轻质条板(如空心条板)、夹芯复合板(如彩钢聚苯夹芯板)、拼装大板(如泡沫水泥格构板)以及夹芯复合墙体。
　　(4)按功能划分，有内墙普通型(轻质、高强、安装方便)、防火型(耐热、不燃)、防水型(耐水、抗蚀、防霉)、外墙普通型(高强、耐久)、外墙保温型(高强、轻质、隔声、抗震)，功能覆面型(装饰、保温、吸声、防火覆面)。
　　2.常用轻质墙板
　　1）石膏类墙板
　　这类墙体是利用石膏具有质轻的特点，将通过表面装饰制成的纸面石膏板，固定在轻钢龙骨(或石膏龙骨、木龙骨)上组装而成。必要时中间可填充矿棉或岩棉。主要作轻型隔墙。
?石膏板-龙骨组装隔墙，施工快捷，布置灵活，劳动强度小，不需抹面，没有现场湿作业，墙体质轻(单层石膏板的隔墙只有120厚砖墙质量的1／5)，抗压性好，防火，且保温、调湿。
　　所用石膏板是粘贴了护面纸的薄型石膏制品。按用途，石膏板分为普通型(代号P)、耐水型(S)与耐火型(H)三种。
　　纸面石膏板的规格尺寸(mm)：板长(L)1800、2100、2400、2700、3000、3300、3600；板宽(B)900、1200；板厚(T)9.5、12、15、18、2l、25。
　　纸面石膏板的外观要求是：表面应平整，不得有影响使用的破损、波纹、沟槽、污痕。
　　对于普通隔墙，纸面石膏板可纵向安装，也可横向安装。但纵向安装效果好。纵向安装时，纸面石膏板允许的固定最大跨距为62.5mm。按使用性能要求(如隔热、防火性能)，龙骨有单排或双排设置。如设双排龙骨，就相当于两个单排龙骨并置。石膏板也有单层或双层铺设之分。若是采用双层石膏板，则两层板缝应错开。石膏板与龙骨的连接，一般采用射钉、抽芯铆钉或自攻螺钉。
　　2）水泥类墙板
　　为了克服水泥抗拉强度低，掺入纤维材料；为降低水泥自重，做成空心形式，这类墙板典型的是玻璃纤维增强水泥轻质多孔隔墙条板(简称GRC板)。
　　GRC板是以低碱度水泥为胶凝材料、耐碱玻璃纤维为增强材料、膨胀珍珠岩为轻骨料，掺加适当的外加剂，按比例配合，经搅拌、浇注(或挤压)成型、养护、脱模等工序制成的轻质混凝土空心隔墙用条形板材。
　　GRC板的特点是轻质、高强、保温、隔声、防火、使用方便(可锯、刨、钻、钉)、施工快捷。
　　3.复合类墙板
　　GSJ板是一种复合墙体板材，又称“泰柏板”。该板由预制坯板(GJ板)安装就位后，两侧喷、抹水泥砂浆而成型。其坯板由￠2.0mm镀锌钢丝焊接网片，通过“之”字形 ￠2.2mm腹丝连接成骨架，中间夹填轻质材料——阻燃型聚苯乙烯或聚氨酯泡沫等，成为牢固的夹芯钢丝网笼。坯板上墙后，钢丝网间用细钢丝扎牢，用1∶3水泥砂浆抹面，形成整片墙体。
　　GSJ板质轻(3.9kg/m3)，安装方便，易裁剪，易拼接，施工快速，还可留洞或埋管。成型后的GSJ板整体性好、抗震、防水、耐火、保温、隔声、强度高，是一种新型墙体材料，如图8.4所示。
图8.4　泰柏板示意图
4.夹层类墙板
　　彩色压型钢板—发泡聚苯乙烯复合夹层板(简称EPS板)是由0.5mm~0.8mm厚彩色镀锌钢板、铝合金板或不锈钢板压型后作面层板，用高强聚氨酯胶作黏结剂，与聚苯乙烯泡沫塑料层叠合后，经加热、加压、固化，再修边、开槽而成的复合板。
　　EPS板的最大特点是质轻(一般为15kg／m3～25kg／m3)、绝热，导热系数为0.037W/(m·K)?～0.04W/(m·K)，使用温度范围广(-50℃～120℃)。同时，EPS板阻燃(耐火极限0.6h)，防水、防潮、隔声、强度较高(抗压强度0.19MPa～0.23MPa)，易加工(可锯、钻、钉)，拆装方便，可重复使用，施工快速，板面自带装饰涂层。
　　EPS板可用于建筑的外墙板、屋面板，特别适合于寒冷地区的建筑。
8.4　屋面材料
8.4.1　烧结类瓦材
　　1.黏土瓦
　　以黏土为主要原料，经成型、干燥、焙烧而成。按颜色分为红瓦和青瓦，按形状分为平瓦和脊瓦。
　　平瓦有3个型号，尺寸规格分别为400mm×240mm、380mm×225mm、360mm×220mm，平瓦按尺寸偏差、外观质量和物理力学性能分为优等品、一等品及合格品3个等级。单块平瓦最小抗折荷重不得小于680N，15块平瓦吸水后的质量不得超过55kg，经15次冻融循环后应无分层、开裂和剥落等现象，抗渗性必须满足要求。
　　脊瓦用于覆盖屋脊处，截面呈120°的，脊瓦的长度≥300mm，宽度≥180mm，分为一等品和合格品2个等级。单块脊瓦最小抗折荷重不得小于680N，抗冻性要求同平瓦。
　　黏土瓦主要用于民用建筑和农村建筑坡形屋面防水。但由于使用原料大量消耗黏土地，且能耗较大，生产和施工的生产率均不高，因此，已出现了许多替代产品。
　　2.琉璃瓦
　　琉璃瓦是用难熔黏土制坯，经干燥、上釉后焙烧而成。这种瓦表面光滑、质地坚密、色彩美丽，常用的有黄、绿、黑、蓝、青、紫、翡翠等颜色。其造型多样，主要有板瓦、筒瓦、滴水、勾头等，有时还制成飞禽、走兽、龙飞风舞等形象作为檐头和屋脊的装饰，是一种富有中国传统民族特色的高级屋面防水与装饰材料。琉璃瓦耐久性好，但成本高，一般只在古建筑修复、纪念性建筑及园林建筑中的厅、台、楼、阁上使用。
8.4.2　水泥类屋面瓦材
　　1.混凝土瓦
　　混凝土瓦的标准尺寸有400mm×240mm和385mm×235mm两种，根据国家标准规定，单片瓦的抗折荷重不得低于600N，其抗渗性、抗冻性等均应符合规定要求。该瓦成本低、耐久性好，但自重大，在配料中加入耐碱颜料，可制成彩色瓦，其应用范围同黏?土瓦。
　　2.纤维增强水泥瓦
　　纤维增强水泥瓦是以增强纤维和水泥为主要原料，经配料、打浆、成型、养护而成。主要有石棉水泥瓦，分大波、中波、小波3种类型。该瓦具有防水、防潮、防腐、绝缘等性能。石棉瓦主要用于工业建筑，如厂房、库房、堆货棚、凉棚等。因石棉纤维可能带有致癌物，所以已开始使用其他增强材料如耐碱玻璃纤维、有机纤维代替石棉。
　　3.钢丝网水泥大波瓦
　　钢丝网水泥大波瓦是用普通硅酸盐水泥、砂子，按一定配比加水搅拌后浇模，中间加一层低碳冷拔钢丝网加工而成。
　　大波瓦的规格有2种：①1700mm×830mm×14mm，波高80mm，每张瓦约50kg；②1700mm×830mm×12mm，波高68mm，每张(39~49)kg。适用于工厂散热车间、仓库或临时性的屋面及围护结构等处。
8.4.3　高分子类复合瓦材
　　1.纤维增强塑料波形瓦
　　纤维增强塑料波形瓦即玻璃钢波形瓦，是采用不饱和聚酯树脂和玻璃纤维为原料经人工糊制而成。其长度为（1800~3000）mm，宽度为（700~800）mm，厚度为（0.5~1.5mm,特点是质轻、强度高、耐冲击、耐高温、耐腐蚀、透光率高、制作简单,适用于各种建筑的遮阳、车站站台、售货亭、凉棚等屋面。
　　2.聚氯乙烯波形瓦
　　聚氯乙烯波形瓦即塑料瓦楞板，是以聚氯乙烯树脂为主体加入其他配合剂，经塑化、挤压或压延、压波而制成的一种新型建筑瓦材。其尺寸规格为2100mm×(1100~?1300)mm?×(1.5~2)mm。具有质轻、高强、防水、耐化学腐蚀、透光率高、色彩鲜艳等特点。适用于凉棚、果棚、遮阳板和简易建筑的屋面等处。风大时易被刮走。
　　3.玻璃纤维沥青瓦
　　玻璃纤维沥青瓦是以玻璃纤维薄毡为胎料，以改性沥青涂敷而成的片状屋面瓦材。其表面可撒以各种彩色的矿物粒料，形成彩色沥青瓦。该瓦质量轻，互相黏结的能力强，抗风化能力好，施工方便。适用于一般民用建筑的坡形屋面。
8.4.4　屋面用轻型板材
　　在传统建筑中，用于大跨度结构的钢筋混凝土大板屋盖自重大且不保温，需另设防水层。彩色涂层钢板、超细玻璃纤维、自熄性泡沫塑料的出现，使轻型保温的大跨度屋盖得以迅速发展。
8.4.5　EPS轻型板
　　该板是以(0.5~0.75)mm厚的彩色涂层钢板为面材，自熄聚苯乙烯为芯材，用热固化胶在连续成型机内加热加压复合形成的超轻型建筑板材。其质量为混凝土屋面的1／20~1／30，保温隔热性好，施工方便(允湿作业，不需二次装修)，是集承重、保温、防水、装修于一体的新型围护结构材料。可生产成平面或曲面型板材，适合多种屋面形式。可用于大跨度屋面结构，如体育馆、展览厅、冷库等。
8.4.6　硬质聚氨酯夹芯板
　　该板有镀锌彩色压型钢板(面层)与硬质聚氨酯泡沫(芯材)复合而成。压型钢板厚度为0.5mm、0.75mm和1.0mm。彩色涂层为聚酯型、硅改性聚酯型、氟氯乙烯塑料型，这些涂层均具有极强的耐气候性。
　　复合板材具有质量轻、强度高、保温、隔音效果好，色彩丰富，施工简便的特点，是承重、保温、防水三合一的屋面板材，可用于大型工业厂房、仓库、公共设施等大跨度建筑和高层建筑的屋面结构。
8.4.7　植被屋面
　　该类屋面构造如图8.5所示,即在具有防水层的钢筋混凝土屋面上增设(50～100)mm厚的水渣或细炉渣层。该层上面再加（100～200）mm厚蛭石或蛭石粉，然后铺（100～?150）mm?厚的种植土，即可种植花草类植物。
图8.5　植被屋面构造示意图
8.4.8　刚性蓄水屋面
　　刚性蓄水屋面是直接利用水泥混凝土作为防水层(刚性自防水)的蓄水屋面。其构造如图8.6所示，即屋顶水池结构。水池底部与池壁一次浇成，振捣密实，初凝后即逐步加水养护。蓄水深度(h)应按当地降水量和蒸发量综合考虑，以(400～600)mm为宜。若养殖，则深度视实际情况决定。该类屋面能充分发挥水硬性胶凝材料的特点，防水抗渗性强，热工性能好，可避免混凝土的碳化风化，耐久性好，但屋面的自重加大。
图8.6　刚性蓄水屋面构造示意图
