第三章 几何公差
§3－1 概述
§3－2 几何公差的标注
§3－3 几何公差项目的应用和解读
§3－4 几何误差的检测
阶段性实习训练四 典型零件的形状误差测量
阶段性实习训练五 典型零件的方向误差、位
置误差和跳动误差测量

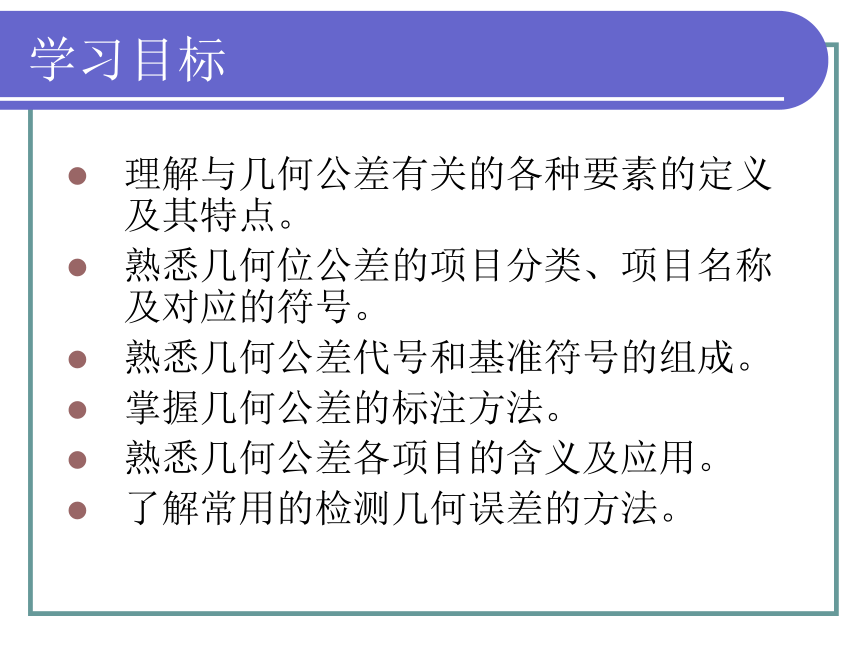

学习目标
理解与几何公差有关的各种要素的定义及其特点。
熟悉几何位公差的项目分类、项目名称及对应的符号。
熟悉几何公差代号和基准符号的组成。
掌握几何公差的标注方法。
熟悉几何公差各项目的含义及应用。
了解常用的检测几何误差的方法。

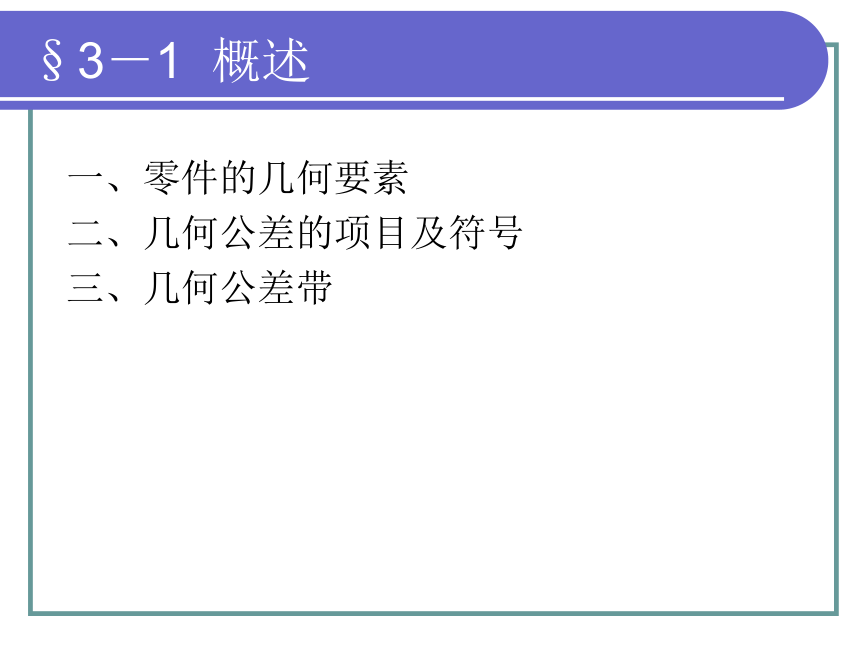

§3－1 概述
一、零件的几何要素
二、几何公差的项目及符号
三、几何公差带
一、零件的几何要素

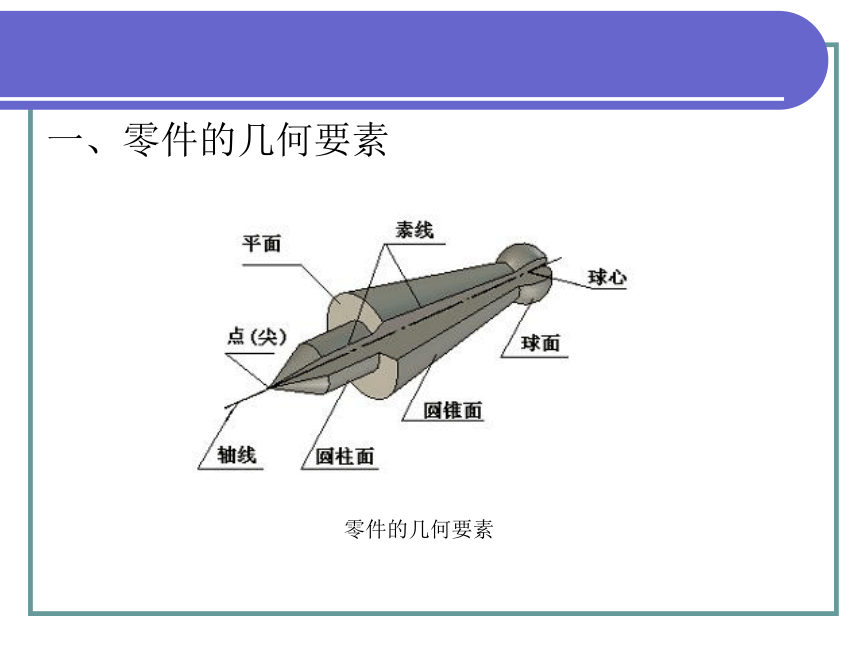

零件的几何要素

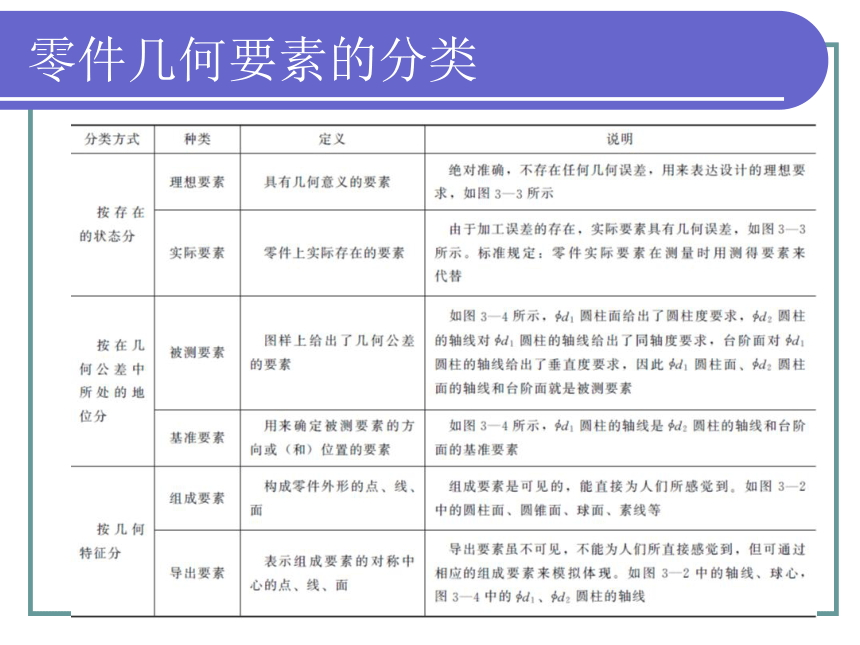

零件几何要素的分类

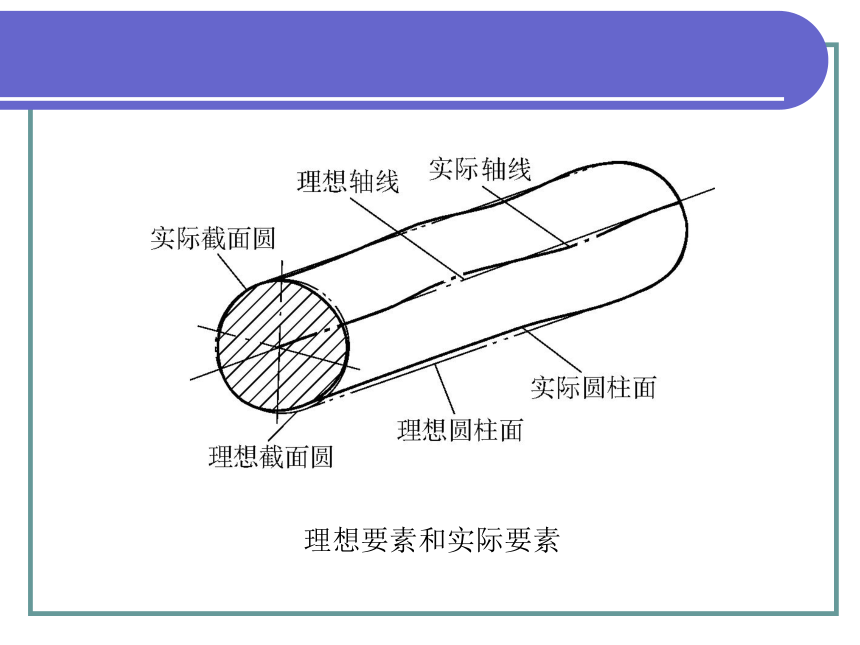

理想要素和实际要素

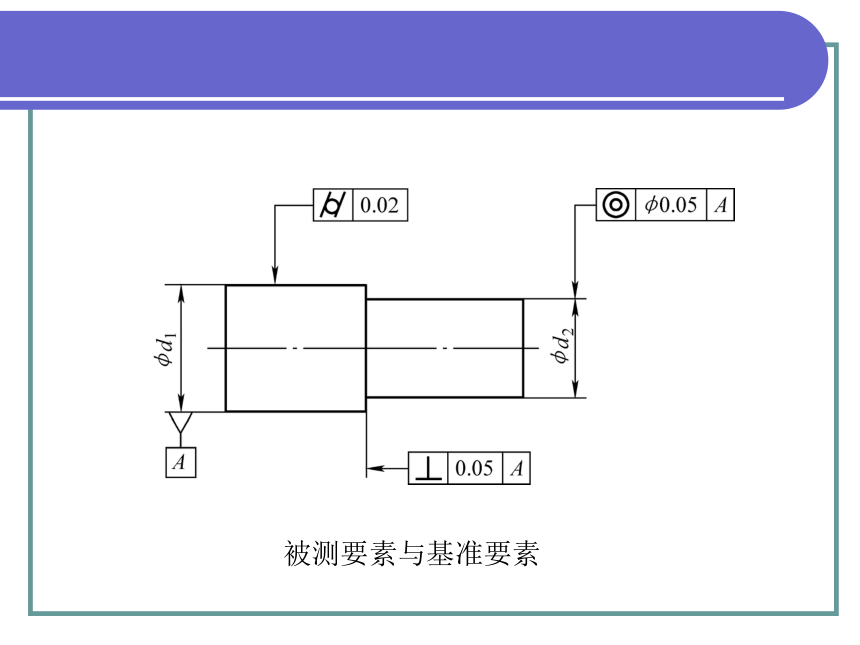

被测要素与基准要素

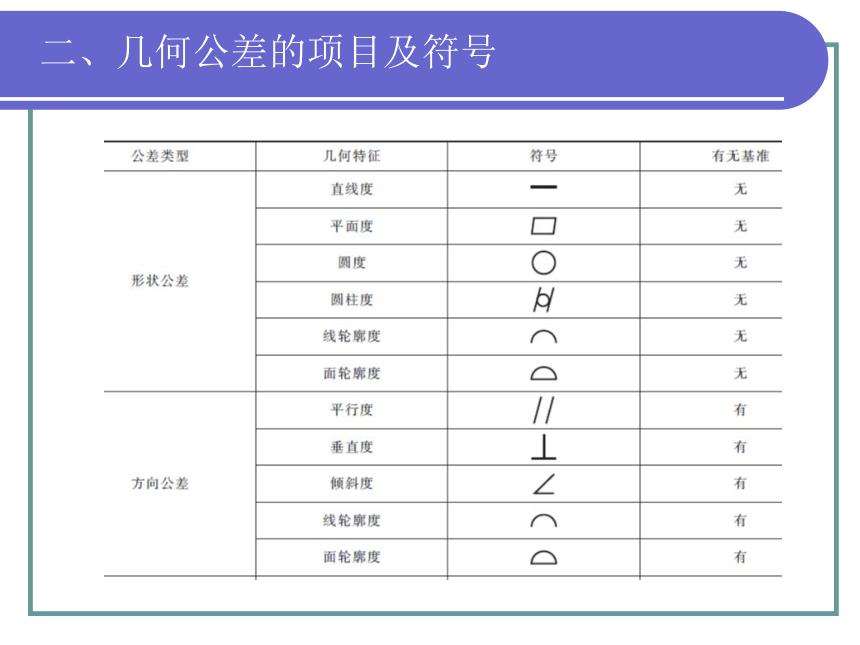

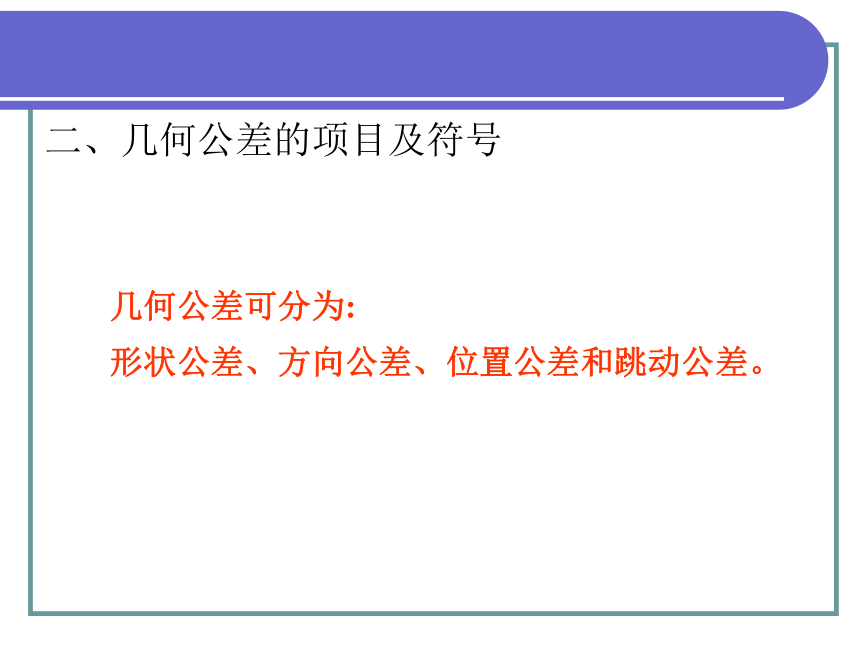

二、几何公差的项目及符号
几何公差可分为:
形状公差、方向公差、位置公差和跳动公差。

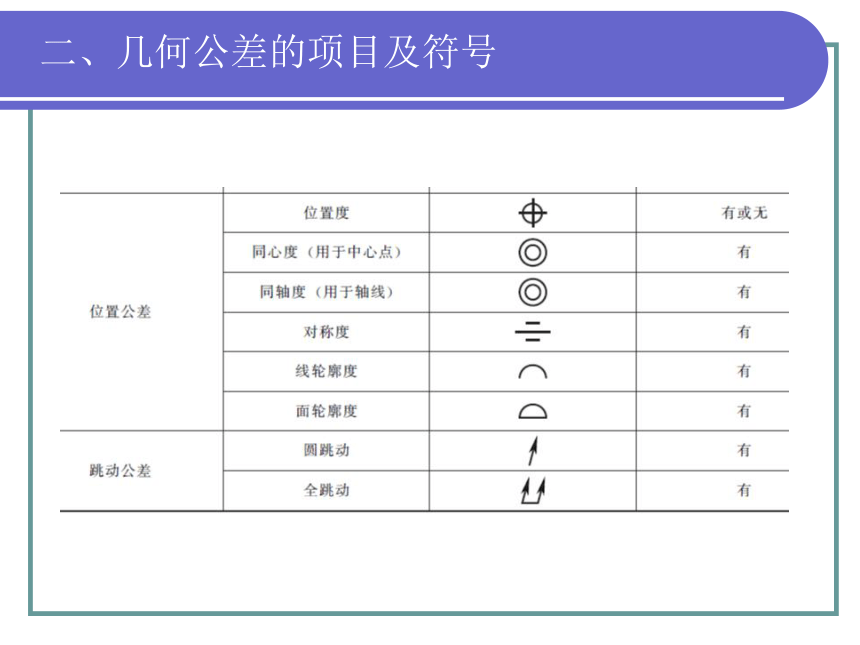

二、几何公差的项目及符号
二、几何公差的项目及符号

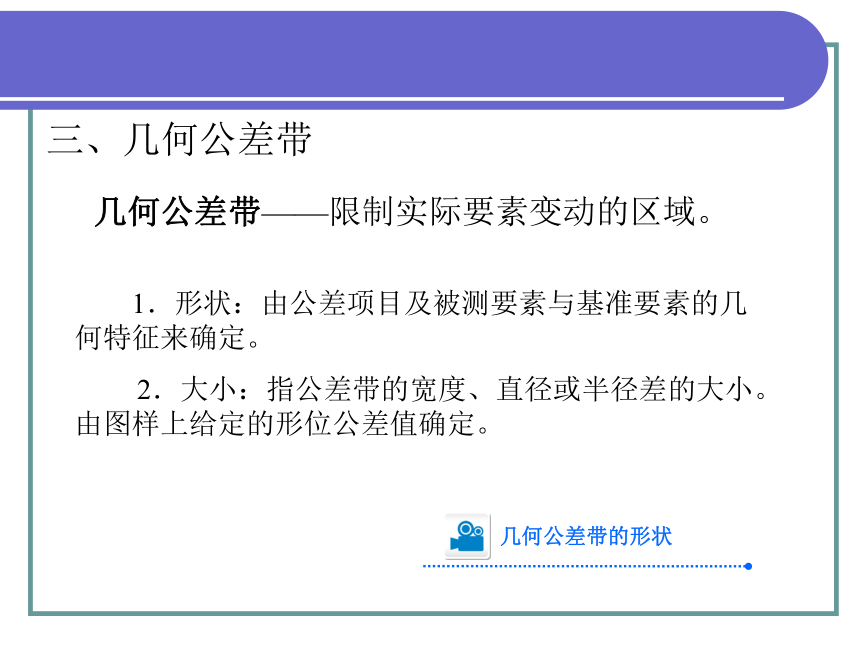

三、几何公差带
几何公差带——限制实际要素变动的区域。
1．形状：由公差项目及被测要素与基准要素的几何特征来确定。
2．大小：指公差带的宽度、直径或半径差的大小。由图样上给定的形位公差值确定。
几何公差带的形状

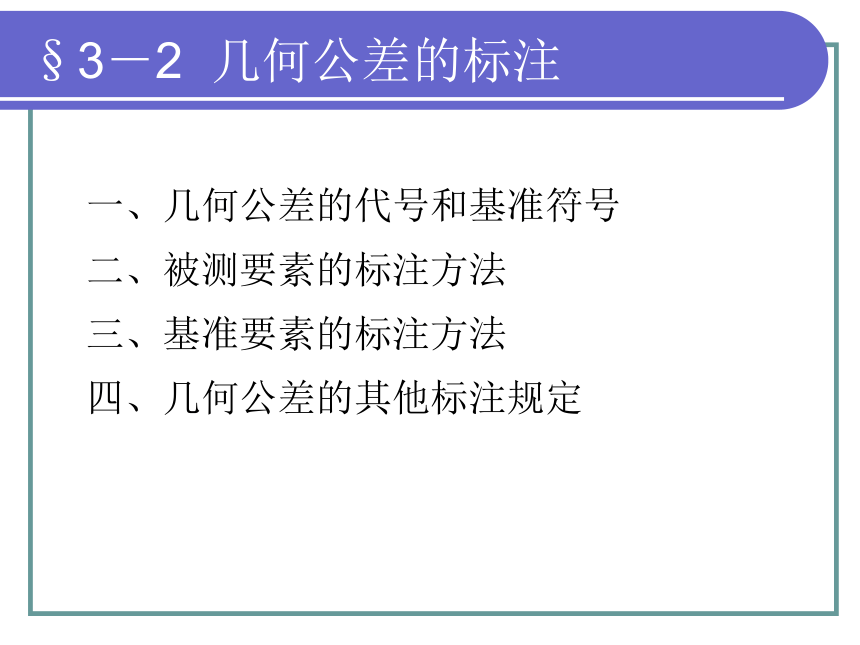

§3－2 几何公差的标注
一、几何公差的代号和基准符号
二、被测要素的标注方法
三、基准要素的标注方法
四、几何公差的其他标注规定
一、几何公差的代号和基准符号
1．代号
几何公差框格和指引线
几何公差有关项目的符号
几何公差数值和其他有关符号
基准字母和其他有关符号。
几何公差的代号
2．基准符号
在几何公差的标注中，与被测要素相关的基准用一个大写字母表示。字母标注在基准方格内，与一个涂黑或空白的三角形相连以表示基准。涂黑的和空白的基准三角形含义相同。
基准代号
二、被测要素的标注方法
用带箭头的指引线将被测要素与公差框格的一端相连，指引线的箭头应指向被测要素公差带的宽度或直径方向。
被测要素的标注方法
三、基准要素的标注方法
基准要素采用基准符号标注，并从几何公差框格中的第三格起，填写相应的基准符号字母，基准符号中的连线应与基准要素垂直。无论基准符号在图样中方向如何，方格内字母应水平书写。
基准要素标注注意事项
基准要素的标注
四、几何公差的其他标注规定
1．公差框格中所标注的公差值如无附加说明，则被测范围为箭头所指的整个组成要素或导出要素。
2．如果被测范围仅为被测要素的一部分时，应用粗点划线画出该范围，并标出尺寸。
被测范围为部分被测要素时的标注
3．若需给出被测要素任一固定长度（或范围）的公差值。
需给出被测要素任一固定长度(或范围)时的标注
4．给定的公差带形状为圆或圆柱时，应在公差数值前加注“φ” ；当给定的公差带形状为球时，应在公差数值前加注“Sφ”。
公差值带为圆、圆柱或球时的标注
5．几何公差附加符号。
§3－3 几何公差项目的应用和解读
一、形状公差
二、方向公差
三、位置公差
四、跳动公差
五、几何公差之间的关系
六、几何公差解读综合举例
一、形状公差
1．直线度公差
限制被测实际直线相对理想直线的变动。
2．平面度公差
限制实际平面相对理想平面的变动。
3．圆度公差
限制实际圆相对理想圆的变动。
4．圆柱度公差
限制实际圆柱面相对理想圆柱面的变动。
5 ．线轮廓度公差(无基准)
限制实际平面曲线对其理想曲线的变动。
6 ．面轮廓度公差(无基准)
限制实际曲面对其理想曲面的变动。
形状公差的应用和解读
轮廓度公差的应用解读
二、方向公差
限制实际被测要素相对基准要素在方向上的变动。
1.平行度公差：当被测要素与基准的理想方向成0°角时。
2.垂直度公差: 当被测要素与基准的理想方向成90°角时。
3.倾斜度公差: 当被测要素与基准的理想方向成任意角度时。
4.线轮廓度公差(有基准): 理想轮廓线的形状、方向由理论正确尺寸
和基准确定。
5.面轮廓度公差(有基准): 理想轮廓面的形状、方向由理论正确尺寸
和基准确定。
方向公差的应用解读
三、位置公差
位置公差限制实际被测要素相对于基准工素在位置上的变动。
1.位置度公差
　要求被测要素对一基准体系保持一定的位置关系。
2．同轴（心）度公差
　被测要素和基准要素均为轴线，要求被测要素的理想位置与基准同
心或同轴。
3.对称度公差
被测要素和基准要素为中心平面或轴线，要求被测要素理想位置与基准一致。
4.线轮廓度公差(有基准)
理想轮廓线的形状、方向、位置由理论正确尺寸和基准确定。
5.面轮廓度公差（有基准）
理想轮廓面的形状、方向、位置由理论正确尺寸和基准确定。
位置公差的应用解读
位置度公差的三基面体系
盘类零件位置度公差的基准体系
四、跳动公差
限制被测表面对基准轴线的变动。
跳动公差的应用解读
1.圆跳动公差：被测表面绕基准轴线回转一周时，在给定方向的任一测量面上所允许的跳动量。
2.全跳动公差：被测表面绕基准轴线连续回转时，在给定方向上所允许的最大跳动量。
五、几何公差之间的关系
如果功能需要，可以规定一种或多种几何特征的公差以限定要素的几何误差，限定要素某种类型几何误差的几何公差，也能限制该要素其他类型的几何误差。
要素的位置公差可同时限制该要素的位置误差、方向误差和形状误差。
要素的方向公差可同时限制该要素的方向和形状误差。
要素的形状公差只能限制要素的形状误差。
六、几何公差解读综合举例
曲轴
曲轴几何公差的解读
§3－4 几何误差的检测
一、形状误差的检测
二、方向、位置、跳动误差的检测
1．直线度误差的检测
2．平面度误差的检测
3．圆度误差的检测
4．圆柱度误差的检测
一、形状误差的检测
用刀口尺测量表面轮廓线的直线度误差
用指示表测量圆柱轴线的直线度误差
1．直线度误差的检测
2．平面度误差的检测
用指示表测量平面度误差
3．圆度误差的检测
检测外圆表面的圆度误差时，可用千分尺测出同一正截面的最大直径差，此差值的一半即为该截面的圆度误差。
圆柱孔的圆度误差可用内径百分表（或千分表）检测。
用指示表测量圆锥面的圆度误差
4．圆柱度误差的检测
用指示表测量圆柱表面的圆柱度误差
二、方向、位置、跳动误差的检测
用模拟法体现基准
线对面平行度误差的检测
面对面平行度误差的检测
1．平行度误差的检测
面对面垂直度误差的检测
面对线垂直度误差的检测
2．垂直度误差的检测
3．同轴度误差的检测
4．对称度误差的检测
径向圆跳动误差的检测
5．圆跳动误差的检测
端面圆跳动误差的检测
斜向圆跳动误差的检测
阶段性实习训练四 典型工件的形状误差测量
一、实训目的
能正确、规范地运用百分表测量工件形状误差。
二、被测工件
被测工件
三、量具、工具选择
杠杆百分表、千分表、磁力表架、两顶尖等。
四、量具的维护与保养
1．要轻拿轻放，不要过多地拨动测头使它做无效的运动。
2．不要使百分表受到剧烈振动，不得敲打百分表的任何部位。
3．不要拆卸百分表的后盖。
4．不使用时，应将测量杆放松，使百分表处于自由状态。
5．百分表应放置在干燥、无磁性、无酸气的地方保存。
6．百分表要严格实行周期检查。
五、测量方法与步骤
六、完成测量
测量方法和步骤
检查百分表、调零
直线度测量
安置千分表，测量圆度、圆柱度
阶段性实习训练五 典型工件的方向误差、位置误差
和跳动误差测量
一、实训目的
能正确、规范地测量工件方向、位置和跳动误差。
二、被测工件
三、量具、工具选择
百分表、平板、表架、精密直角尺、塞尺等。
四、测量方法与步骤
五、完成测量
测量方法与步骤
平行度检测
垂直度检测
对称度检测
径向圆跳动检测
