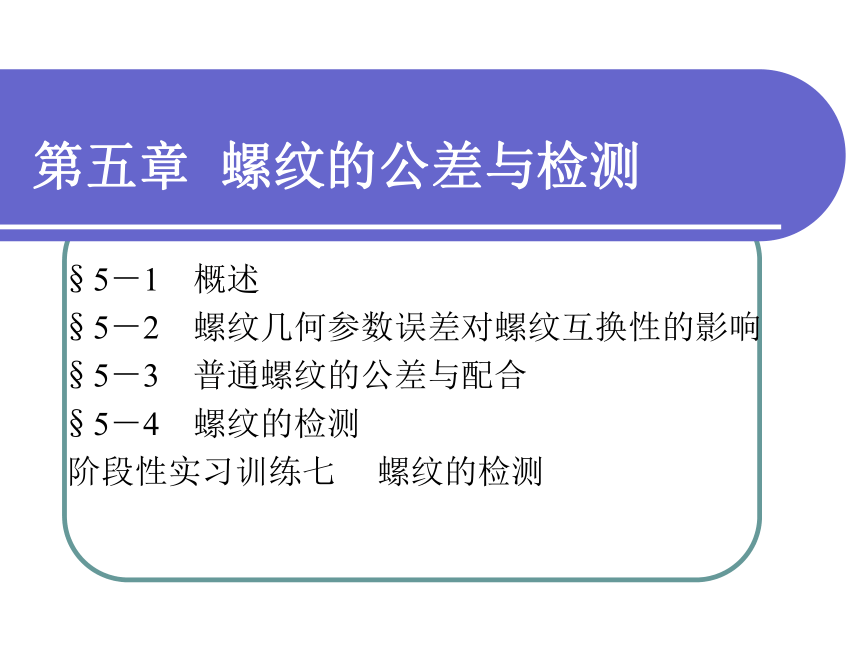

第五章 螺纹的公差与检测
§5－1 概述
§5－2 螺纹几何参数误差对螺纹互换性的影响
§5－3 普通螺纹的公差与配合
§5－4 螺纹的检测
阶段性实习训练七 螺纹的检测
§5－1 概述
一、螺纹的种类及应用
二、普通螺纹的基本牙型
三、普通螺纹的主要参数
一、螺纹的种类及应用

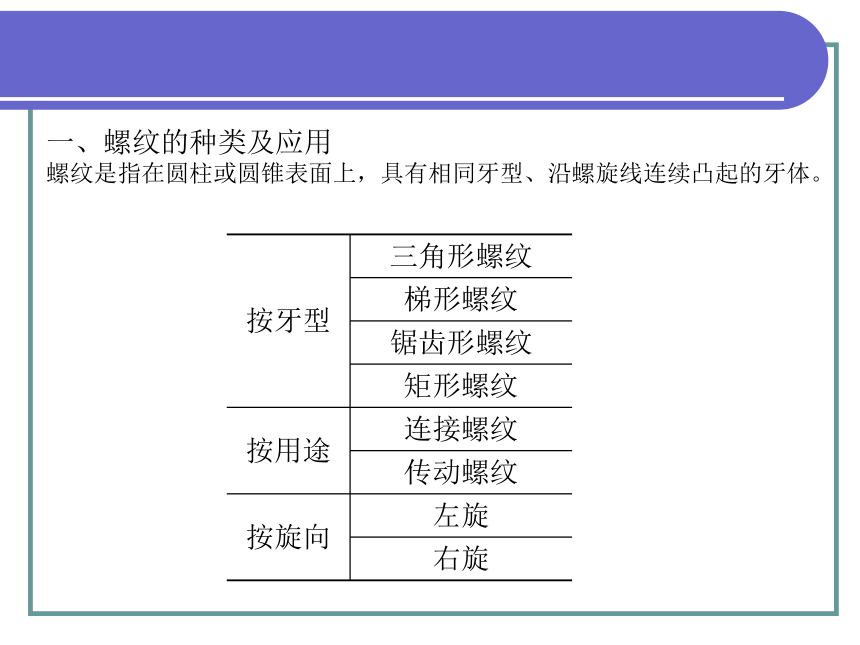

螺纹是指在圆柱或圆锥表面上，具有相同牙型、沿螺旋线连续凸起的牙体。
按牙型 三角形螺纹
梯形螺纹
锯齿形螺纹
矩形螺纹
按用途 连接螺纹
传动螺纹
按旋向 左旋
右旋

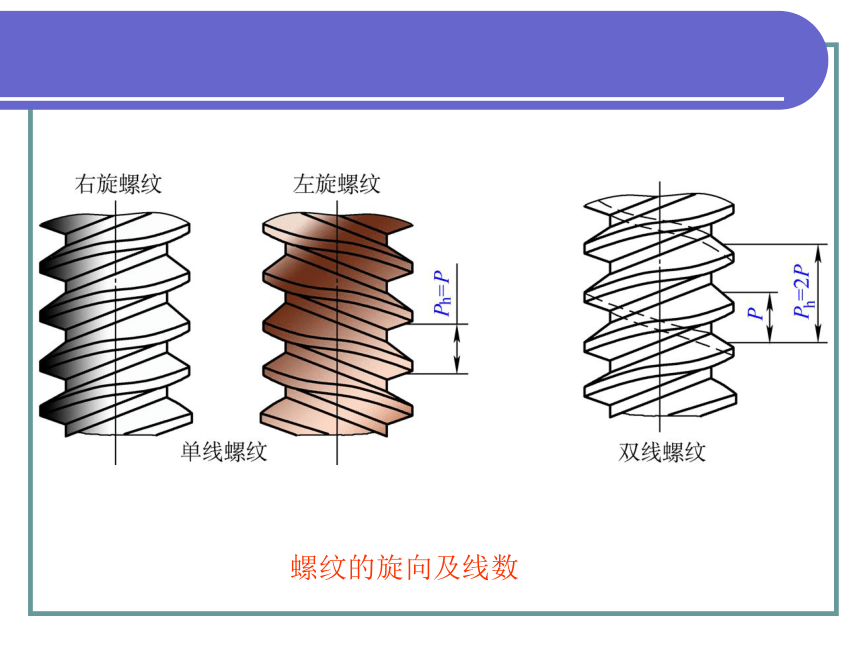

螺纹的旋向及线数
二、普通螺纹的基本牙型

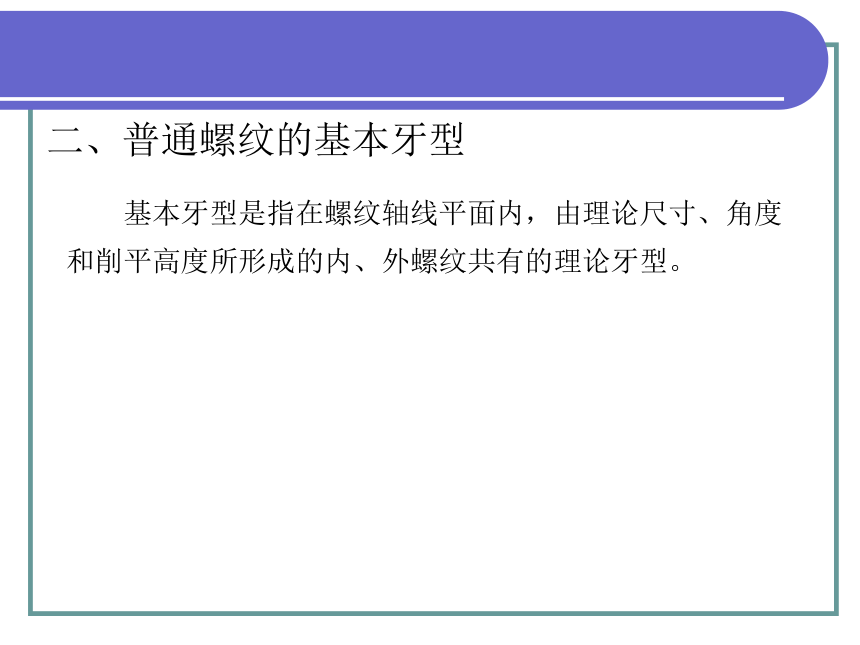

基本牙型是指在螺纹轴线平面内，由理论尺寸、角度和削平高度所形成的内、外螺纹共有的理论牙型。

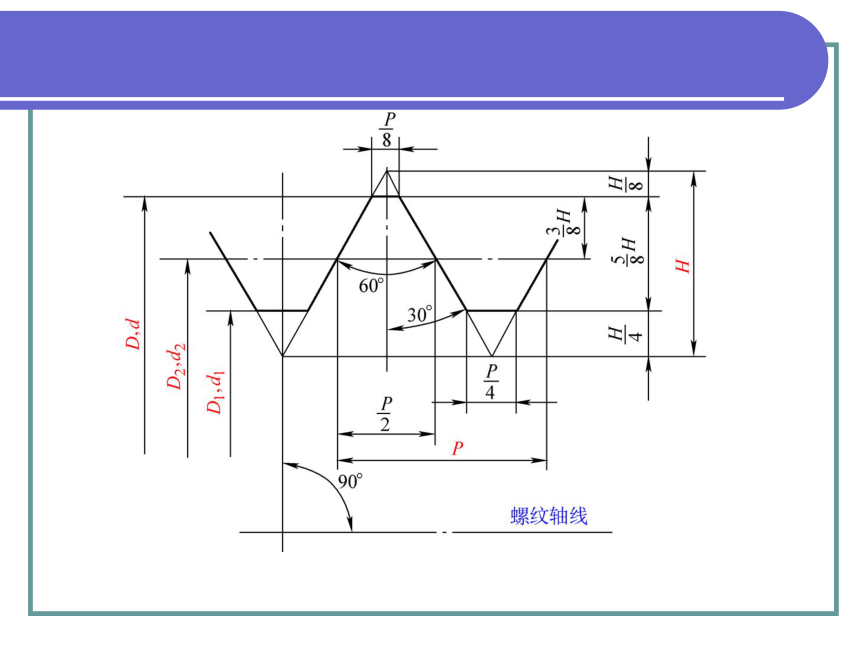

1．原始三角形高度（H）、牙型高度
2．大径（D，d）
3．小径（D1，d1）
4．中径（D2，d2）
5．单一中径（D2a，d2a）
6．螺距（P）与导程（Ph）
7．螺纹升角（φ）
8．牙型角（ ）、牙型半角（ ／2）和牙侧角( 1， 2)
9．螺纹接触高度
10．螺纹旋合长度

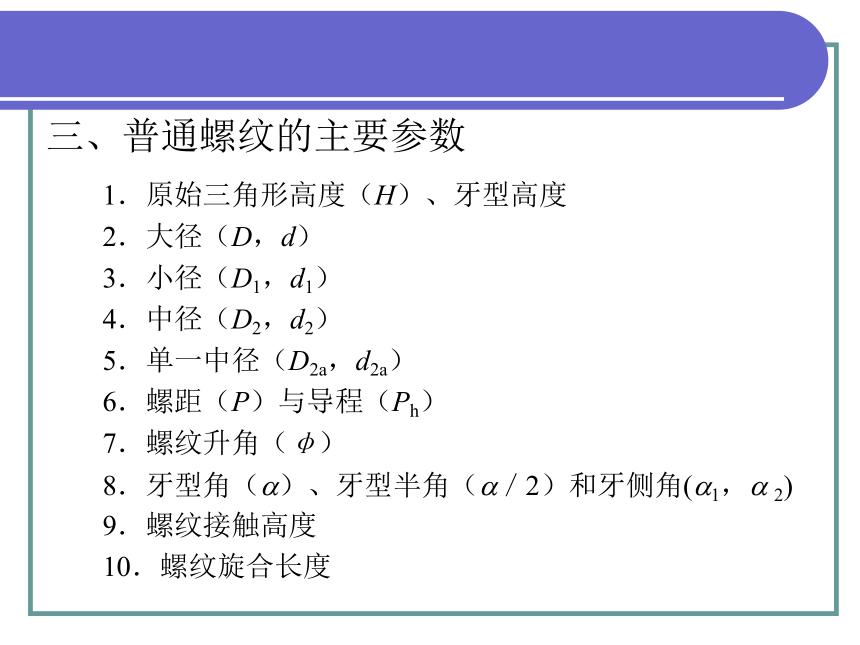

三、普通螺纹的主要参数

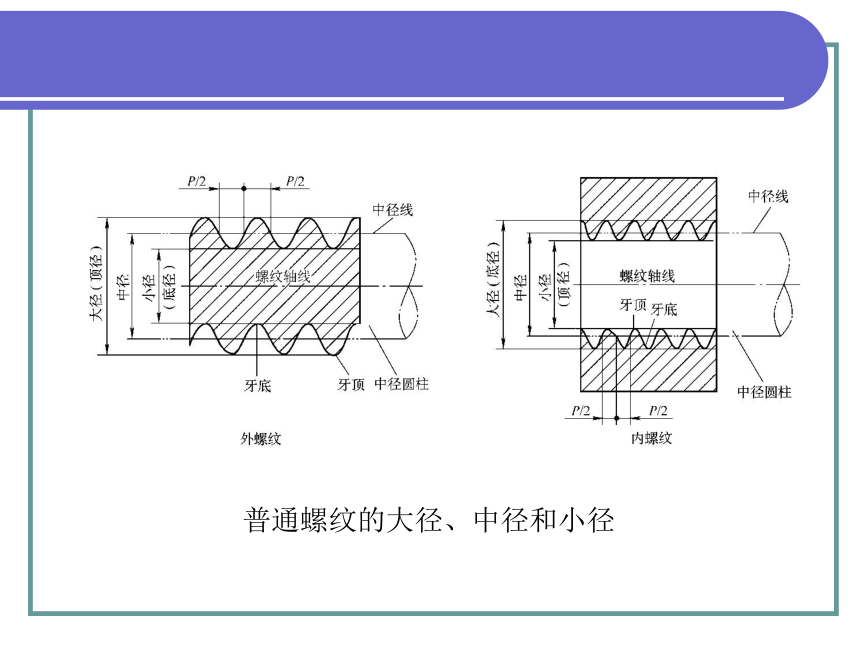

普通螺纹的大径、中径和小径

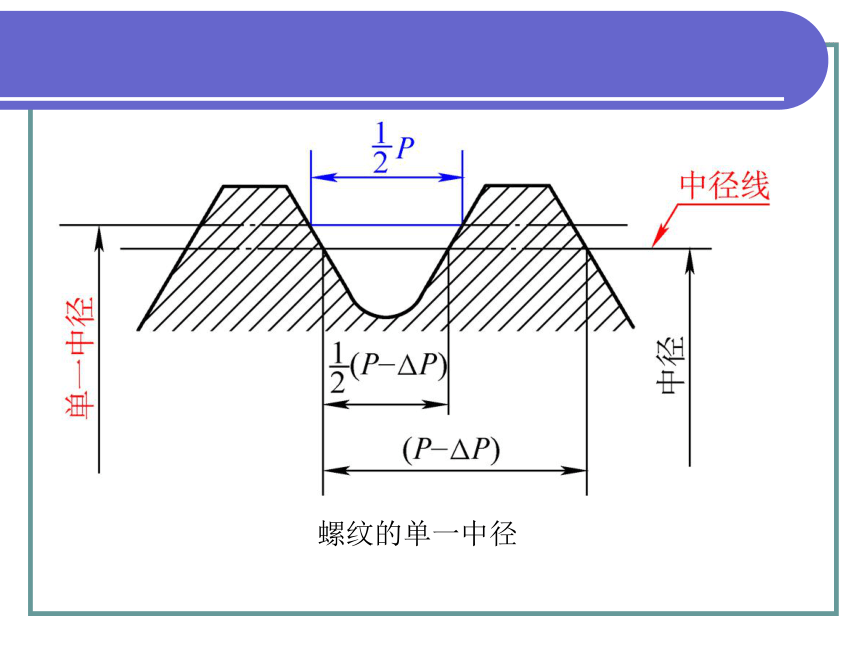

螺纹的单一中径

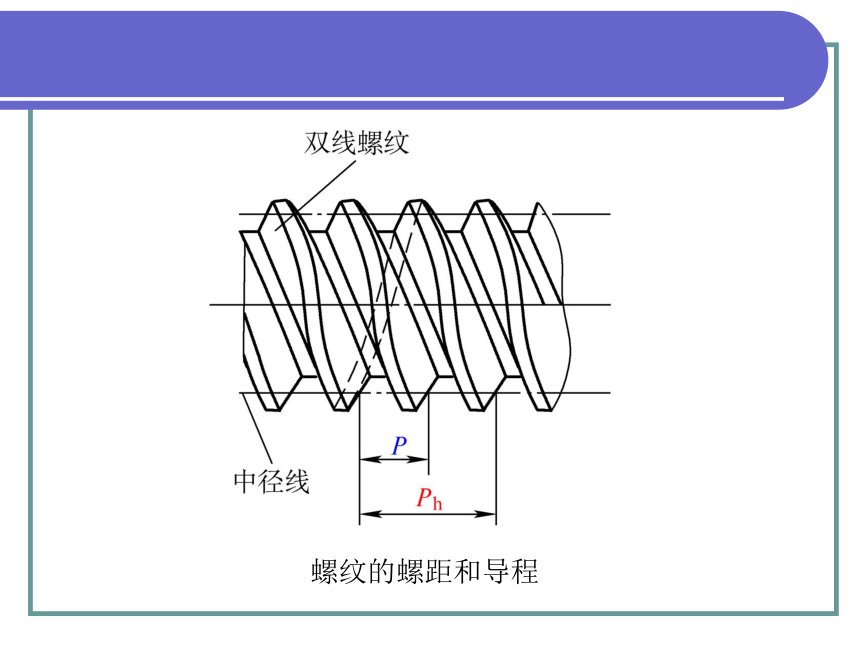

螺纹的螺距和导程

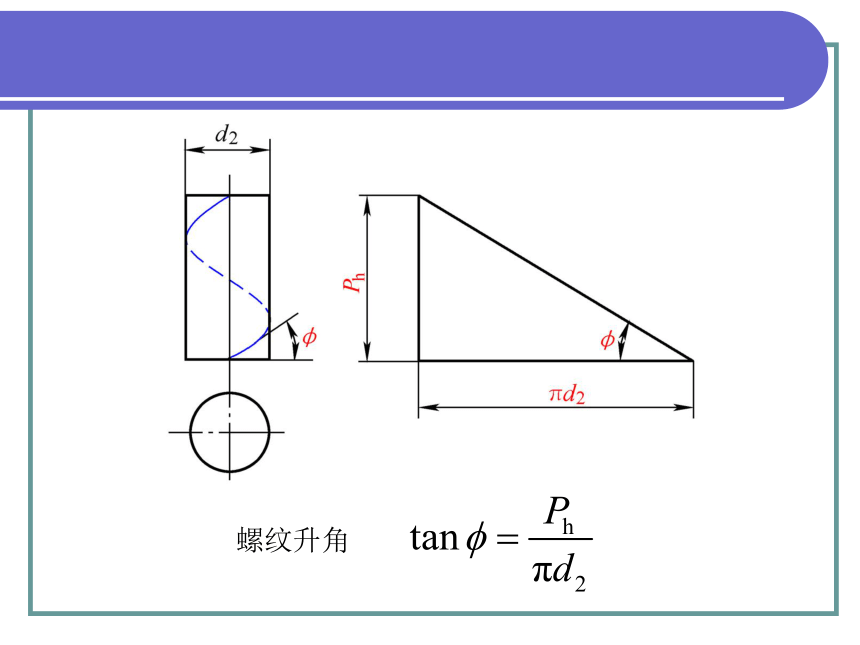

螺纹升角

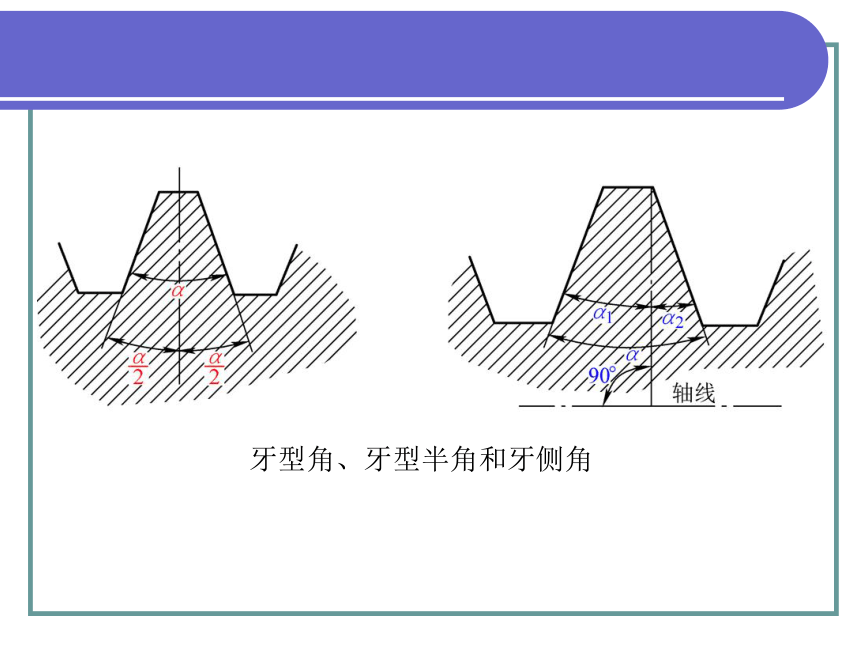

牙型角、牙型半角和牙侧角
螺纹接触高度和旋合长度
想一想
你在日常生活中或实习生产中都见到过哪些类型的螺纹零件？试举例说明。
§5－2 螺纹几何参数误差对螺纹互换性的影响
一、普通螺纹结合的基本要求
二、螺纹几何参数误差对螺纹互换性的影响
一、普通螺纹结合的基本要求
1．可旋合性
2．连接可靠性
指不经任何选择和修配，无须特别施加外力，内、外螺纹件在装配时就能在给定的轴向长度内全部自由地旋合。
指内、外螺纹旋合后，接触均匀，且在长期使用中有足够可靠的连接力。
1．螺纹大、小径误差对互换性的影响
2．螺距误差对互换性的影响
3．牙侧角误差对互换性的影响
4．螺纹中径误差对互换性的影响
二、螺纹几何参数误差对螺纹互换性的影响
§5－3 普通螺纹的公差与配合
一、螺纹公差的结构
二、螺纹公差带与旋合长度
三、螺纹的选用公差带与配合
四、螺纹在图样上的标记
五、普通螺纹的偏差表及应用
一、螺纹公差的结构
螺纹公差制是由公差等级系列和基本偏差系列组成的。
螺纹公差带与旋合长度组成螺纹精度等级，分精密、中等和粗糙三级。
内螺纹公差带的位置
二、螺纹公差带
外螺纹公差带的位置
1．螺纹公差带的位置和基本偏差
内螺纹的公差带：G和H。
外螺纹的公差带：e、f、g、h。
内螺纹的公差带在基本牙型零线以上，以下极限偏差（EI）为基本偏差，H的基本偏差为零，G的基本偏差为正值。
外螺纹的公差带在基本牙型零线以下，以上极限偏差（es）为基本偏差，h的基本偏差为零，e、f、g的基本偏差为负值。
2．螺纹公差带的大小和公差等级
螺纹公差等级
3．螺纹的旋合长度
标准规定将螺纹的旋合长度分为三组：
短旋合长度（S）
中等旋合长度（N）
长旋合长度（L）
三、螺纹的选用公差带与配合
螺纹代号：粗牙普通螺纹用字母M及公称直径表示；
细牙普通螺纹用字母M及公称直径×螺距表示。
左旋螺纹在旋合长度代号后加注LH，右旋螺纹不加注。
螺纹公差带代号：包括中径公差带代号和顶径公差带代号，标注在螺
纹代号之后，中间用“—”分开。
如中径公差带和顶径公差带代号相同，则只标一个
代号；
若中径公差带和顶径公差带代号不同，则分别注
出，前者为中径公差带代号，后者为顶径公差带代
号。
螺纹旋合长度代号：在一般情况下，不标螺纹旋合长度，其螺纹公差
带按中等旋合长度确定。
必要时，在螺纹公差带代号之后加注旋合长度代
号S或L，中间用“—”分开。
特殊需要时，可注明旋合长度数值。
四、螺纹在图样上的标记
标记示例：
标记示例：
五、普通螺纹的偏差表及应用
【例5－1】查出M20×2—6H／5g6g细牙普通螺纹的内、外螺纹中径、顶径的极限偏差，并计算其极限尺寸。
解题过程
§5－4 螺纹的检测
一、综合检验法——采用螺纹工作量规对影响螺纹
互换性的几何参数的综合结果
进行检验。
二、单项测量法——用量具或量仪测量螺纹各（或
某个）参数的实际值。
一、综合检验法
车间生产中，检验螺纹所用的量规称螺纹工作量规。
螺纹工作量规
1．检验外螺纹
光滑极限卡规
通端螺纹工作环规（T）
止端螺纹工作环规 （Z）
外螺纹的综合检测
2．检验内螺纹
光滑极限塞规
通端螺纹工作塞规（T）
止端螺纹工作塞规（Z）
内螺纹的综合检测
二、单项测量法
1．三针测量法
将三根直径相同的量针，放在螺纹牙沟槽的中间，用接触式量仪和测微量具测出三根量针外素线之间的跨距M，根据已知的螺距P、牙型半角α／2及量针直径d0算出螺纹中径d2 。
外螺纹中径d2 ：
普通螺纹（ =60°）：
最佳量针
普通螺纹（ =60°）：
【例5－2】用三针法测量螺栓M20×2－5g6g的中径尺寸，选用d0=1.2mm的量针，测得跨距M=20.43mm。若不计螺距误差和牙侧角误差的影响，试计算该螺栓的中径的实际尺寸，并判定该螺栓的中径是否合格。
解题过程
2．用螺纹千分尺测量
螺纹千分尺是测量低精度螺纹中径的量具，带有一套可更换的不同规格的测头，来满足被测螺纹不同螺距的需要。将锥形测头和V形槽测头装在内径千分尺上，就可以测量内螺纹。
阶段性实习训练七 螺纹的检测
一、实训目的
掌握用综合检验法、三针测量法和用螺纹千分尺测量螺纹的方法。
二、被测工件
三、量具选择
螺纹工作量规、量针（三根）、千分尺、螺纹千分尺、钢直尺和螺纹样板等。
四、量具的维护与保养
不得把量针与其他物品放在一起，以防被压伤。使用后要将量针放入盒内保存。如果长期不用，最好涂防锈油。量针也要定期检定。
五、测量方法与步骤
六、完成测量
测量方法与步骤
钢直尺
螺纹样板
测量螺距
测量牙型角
螺纹工作量规
综合检验法
螺纹千分尺测量中径
三针测量法测量中径
