第二章 流水施工的基本原理

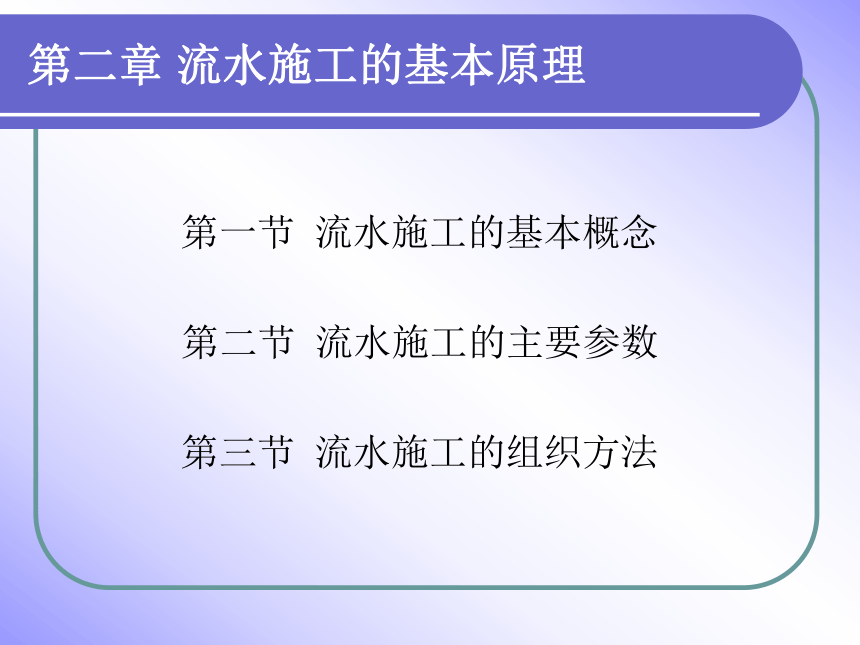

第二章 流水施工的基本原理
　　
　　　第一节 流水施工的基本概念
　　　
　　　第二节 流水施工的主要参数
　　　
　　　第三节 流水施工的组织方法
第一节 流水施工的基本概念

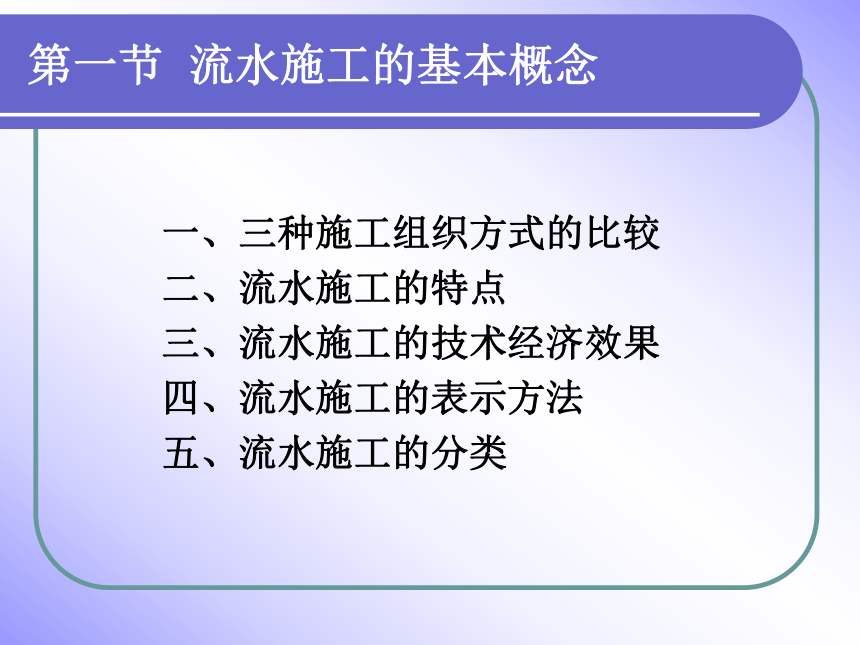

一、三种施工组织方式的比较
二、流水施工的特点
三、流水施工的技术经济效果
四、流水施工的表示方法
五、流水施工的分类
第一节 流水施工的基本概念

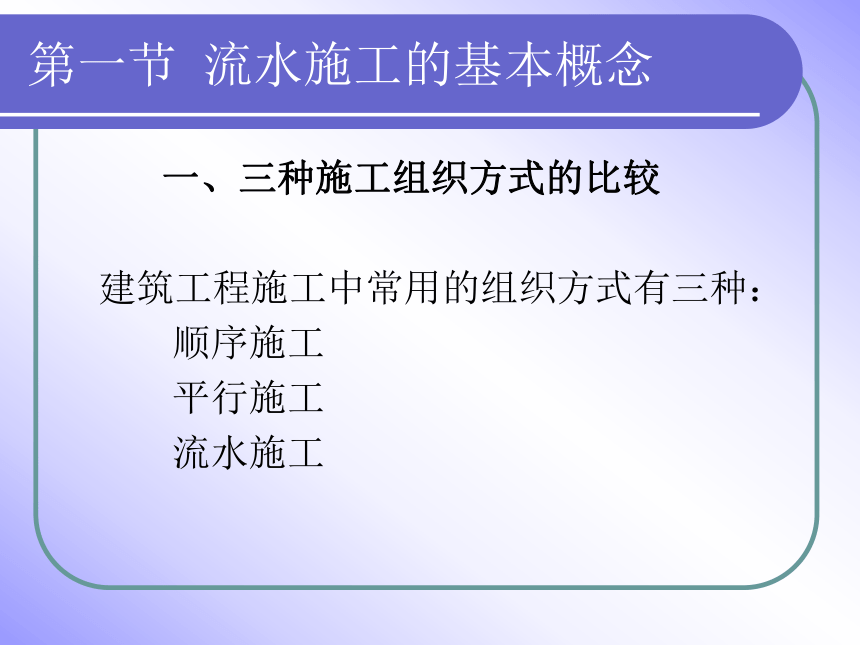

一、三种施工组织方式的比较
建筑工程施工中常用的组织方式有三种：
顺序施工
平行施工
流水施工
第一节 流水施工的基本概念

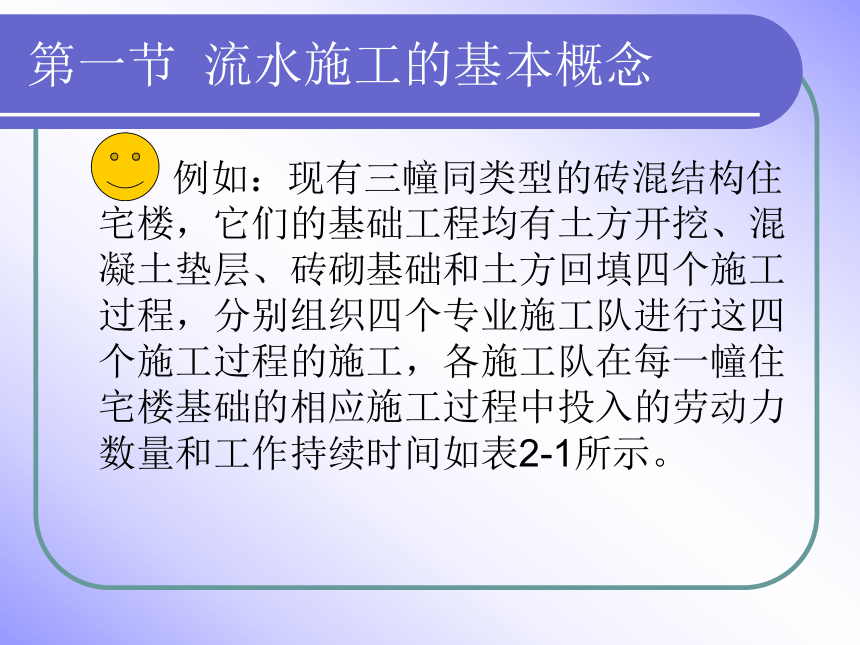

例如：现有三幢同类型的砖混结构住宅楼，它们的基础工程均有土方开挖、混凝土垫层、砖砌基础和土方回填四个施工过程，分别组织四个专业施工队进行这四个施工过程的施工，各施工队在每一幢住宅楼基础的相应施工过程中投入的劳动力数量和工作持续时间如表2-1所示。
第一节 流水施工的基本概念间
　　　　　
　　

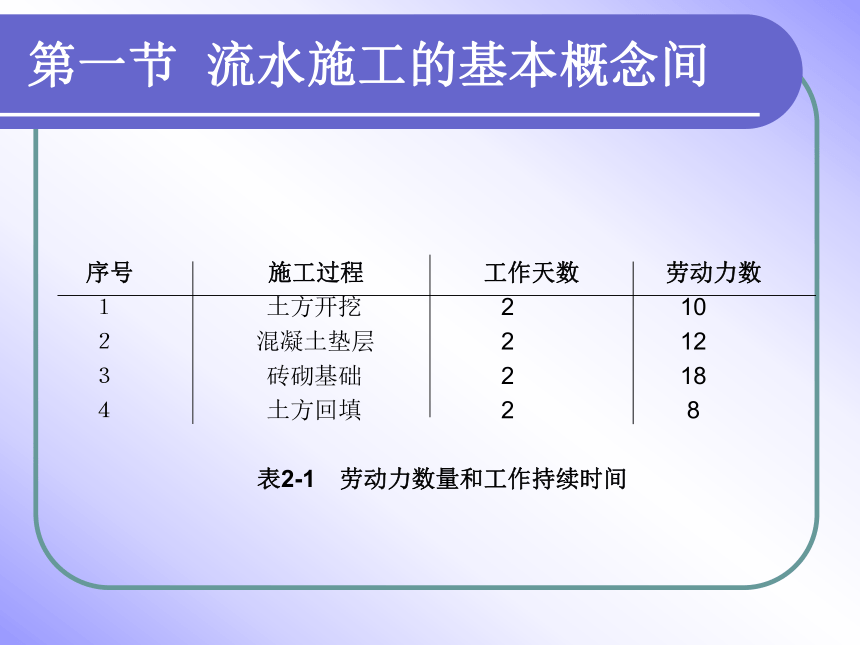

序号 　　 施工过程 工作天数 劳动力数
１　　　　　　 土方开挖 2 10
２　　　　　 混凝土垫层 2 12
３　　　　　　 砖砌基础 2 18
４　　　　　　 土方回填 2 8
　　　　　　　　表2-1　劳动力数量和工作持续时间
第一节 流水施工的基本概念

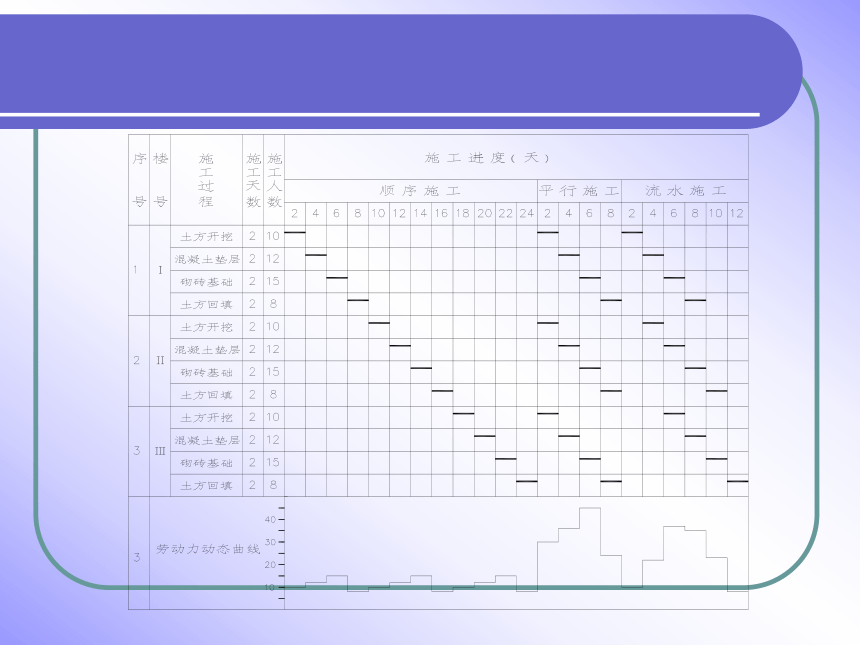

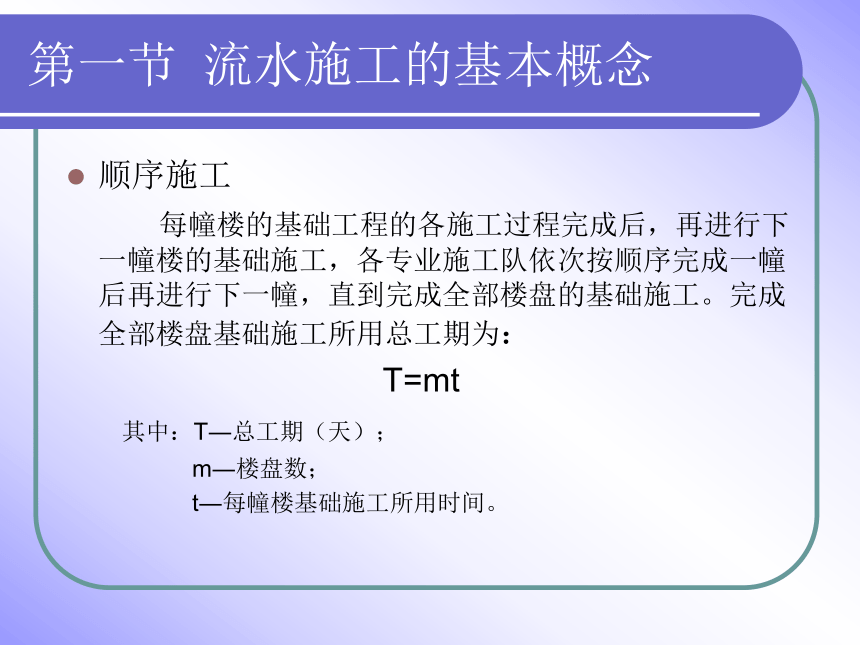

顺序施工
每幢楼的基础工程的各施工过程完成后，再进行下一幢楼的基础施工，各专业施工队依次按顺序完成一幢后再进行下一幢，直到完成全部楼盘的基础施工。完成全部楼盘基础施工所用总工期为：
T=mt
其中：T―总工期（天）；
m―楼盘数；
t―每幢楼基础施工所用时间。
第一节 流水施工的基本概念

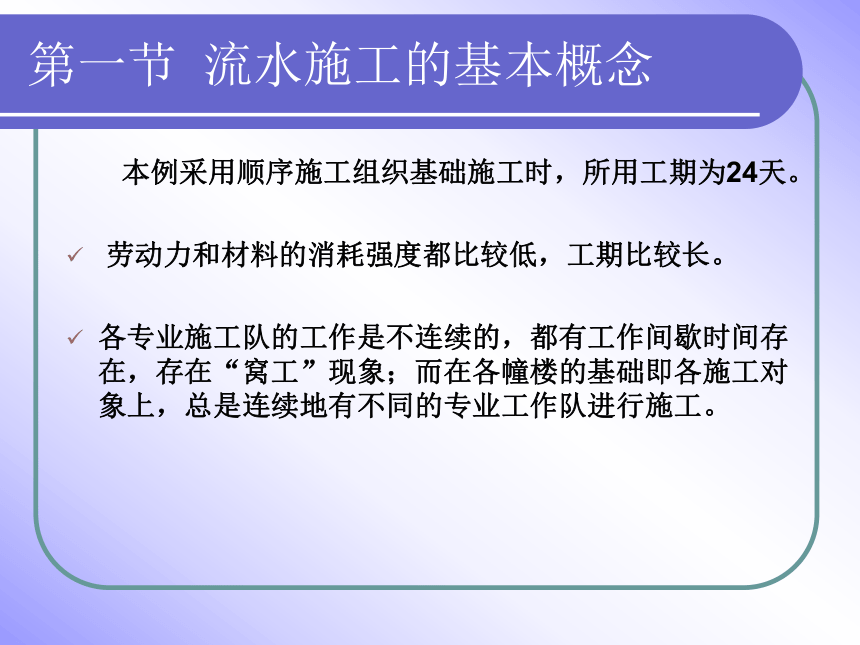

本例采用顺序施工组织基础施工时，所用工期为24天。
劳动力和材料的消耗强度都比较低，工期比较长。
各专业施工队的工作是不连续的，都有工作间歇时间存在，存在“窝工”现象；而在各幢楼的基础即各施工对象上，总是连续地有不同的专业工作队进行施工。
第一节 流水施工的基本概念
平行施工
　平行施工就是各幢楼的基础工程同时开工，齐头并进，同时结束。完成全部楼盘基础施工所用总工期等于一幢楼的基础施工所用时间。即：
　　　　T=t
　 其中：T―总工期（天）；
　　　　　t―每幢楼基础施工所用时间。
第一节 流水施工的基本概念
　　　
　　　本例采用平行施工组织基础施工时，所用工期为8天。采用平行施工时，充分利用了工作面，劳动力和材料的消耗强度都比较高，由于同一时间内投入的专业施工队的数量大，消耗的材料数量多。所以，现场内需要的临时生活、生产设施数量也比较多，工期大大缩短。
第一节 流水施工的基本概念
流水施工
　　流水施工就是将各施工对象依次连续地投入施工，各专业工作队在各施工对象上连续地、有节奏地工作，并作最大限度地搭接的施工组织方式。
第一节 流水施工的基本概念
　　　
　　　本例采用流水施工时，各施工对象的施工达到了最大限度的搭接，工期略长于平行施工，大大短于顺序施工，各专业施工队的工作是连续进行的，各作业面上也不间断地有工作队进行施工作业。
第一节 流水施工的基本概念
二、流水施工的特点
最大特点就是施工过程的连续性和均衡性。
由于实行了作业队的专业化施工，有利于提高操作工人的劳动熟练程度，进而更好地提高劳动生产率，保证施工质量；工期大大短，劳动力和材料供应相对从容，节省了临时设施费用，增加了降低施工成本的可能；采用流水施工也为文明施工和施工管理现代化创造了条件。
第一节 流水施工的基本概念
三、流水施工的技术经济效果
（１）各专业施工队连续作业，避免了“窝工”现象，缩短了工期，使建设项目尽早建成投产、尽早收回投资并发挥效益。
（２）施工作业面无空闲，充分利用了工作面，有利于提高设备使用效率，保证了文明施工、安全施工。
（３）实行施工队伍专业化，有利于提高工人的专业技术水平，极大地提高了劳动生产率，保证了施工质量。
（４）施工过程的节奏性，便于科学地组织人工、材料和机械设备等各种资源的供应，降低了施工成本，提高了施工企业的经济效益。同时，适应建筑工业化发展的需要，满足工程管理现代化的要求。
第一节 流水施工的基本概念
四、流水施工的表示方法
水平图表（横道图）
垂直图表（斜线图）
网络图
第一节 流水施工的基本概念
（一）水平图表
水平图表由纵、横坐标两个方向的内容组成，图表左侧的纵坐标用以表示施工过程，图表右侧的横坐标上用以表示施工进度，施工进度的单位可根据施工项目的具体情况和图表的应用范围来决定，可以是日、周、月、旬、季或年等，日期可以按自然数的顺序排列，也可以采用奇数或偶数的顺序排列，也可以采用扩大的单位数来表示，比如以5天或10天为基数进行编排，以简洁、清晰为标准。用标明施工段的横线段来表示具体的施工进度。水平图表具有绘制简单，形象直观的特点。
第一节 流水施工的基本概念
水 平 图 表
（二） 垂直图表
垂直图表是以纵坐标由下往上表示出施工段数，以横坐标表示各施工过程在各施工段上的施工持续时间，若干条斜线段表示施工过程。垂直图表可以直观地从施工段的角度反映出各施工过程的先后顺序，以及时空状况。通过比较各条斜线的斜率可以看出各施工过程的施工速度。垂直图表的实际应用不及水平图表普遍。
垂 直 图 表
网络图
第一节 流水施工的基本概念
五、流水施工的分类
　按组织流水作业的范围可以将流水施　　　　工分为以下四种：
（一） 分项工程流水
（二）分部工程流水
（三）单位工程流水
（四）大流水
第一节 流水施工的基本概念
（一） 分项工程流水
分项工程流水也称为细部流水。它是指一个专业施工队依次连续地在各施工段中完成同一施工过程的工作。例如，砌筑砖基础的施工队，依次在划分好的各施工段上完成砖基础的砌筑任务。
第一节 流水施工的基本概念
（二）分部工程流水
分部工程流水是若干个在工艺上有密切联系的分项工程流水的组合，又称为专业流水。是一个分部工程内部的几个专业施工队之间的流水。
第一节 流水施工的基本概念
（三）单位工程流水
单位工程流水也称为工程对象流水或综合流水。它是流水范围扩大到单位工程形成的，是在单位工程内部，几个分部工程之间的流水，在施工进度计划表上，体现为该单位工程的进度计划。
第一节 流水施工的基本概念
（四）大流水
大流水也称群体工程流水或工地工程流水，当流水范围扩大到建筑物群或构筑物群时，就形成大流水。它是几个单位工程之间的流水，在施工进度计划表上，体现为整个群体工程的施工总进度计划.
