项目8 综合实训　

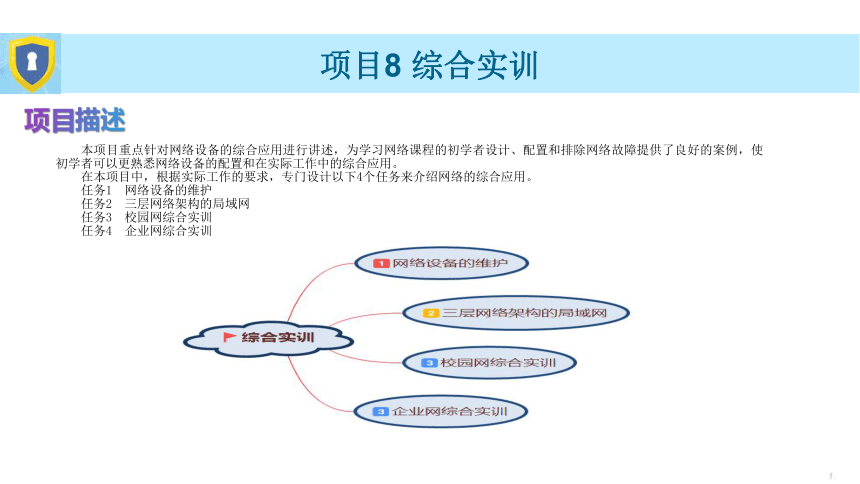

项目描述
本项目重点针对网络设备的综合应用进行讲述，为学习网络课程的初学者设计、配置和排除网络故障提供了良好的案例，使初学者可以更熟悉网络设备的配置和在实际工作中的综合应用。
在本项目中，根据实际工作的要求，专门设计以下4个任务来介绍网络的综合应用。
任务1 网络设备的维护
任务2 三层网络架构的局域网
任务3 校园网综合实训
任务4 企业网综合实训
*
项目8　综合实训
*
项目8　综合实训
任务3 校园网综合实训
任务3 校园网综合实训

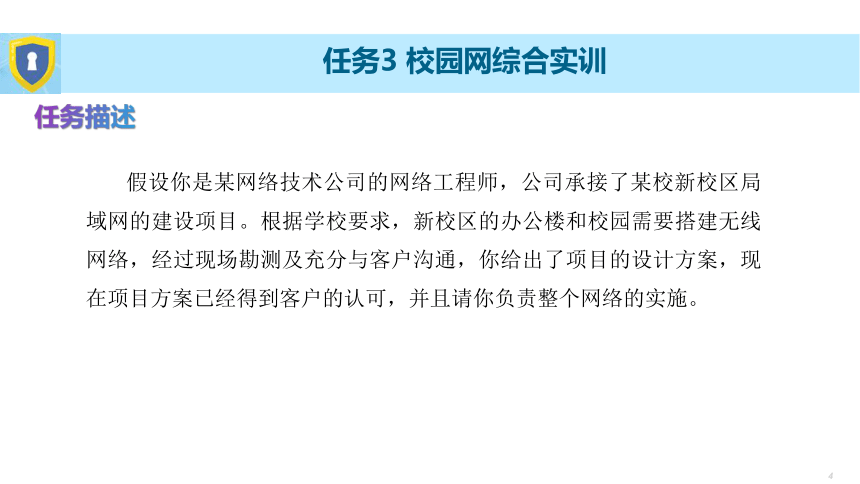

任务描述
假设你是某网络技术公司的网络工程师，公司承接了某校新校区局域网的建设项目。根据学校要求，新校区的办公楼和校园需要搭建无线网络，经过现场勘测及充分与客户沟通，你给出了项目的设计方案，现在项目方案已经得到客户的认可，并且请你负责整个网络的实施。
任务3 校园网综合实训

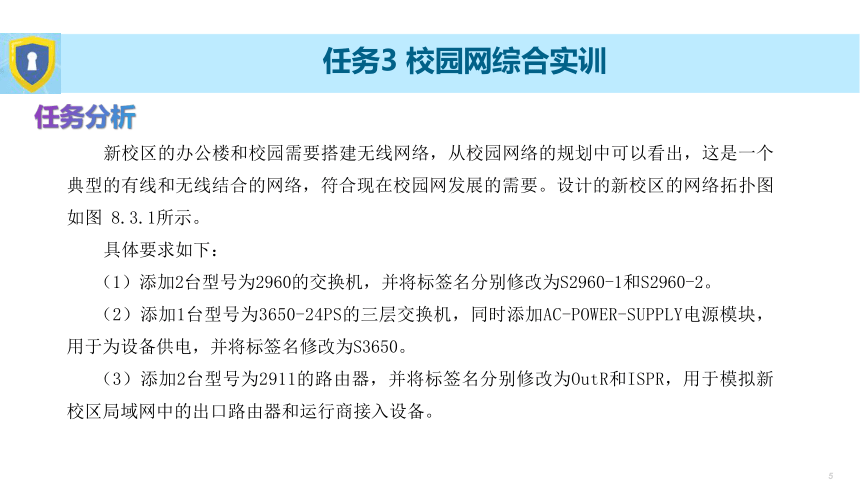

任务分析
新校区的办公楼和校园需要搭建无线网络，从校园网络的规划中可以看出，这是一个典型的有线和无线结合的网络，符合现在校园网发展的需要。设计的新校区的网络拓扑图如图 8.3.1所示。
具体要求如下：
（1）添加2台型号为2960的交换机，并将标签名分别修改为S2960-1和S2960-2。
（2）添加1台型号为3650-24PS的三层交换机，同时添加AC-POWER-SUPPLY电源模块，用于为设备供电，并将标签名修改为S3650。
（3）添加2台型号为2911的路由器，并将标签名分别修改为OutR和ISPR，用于模拟新校区局域网中的出口路由器和运行商接入设备。
任务3 校园网综合实训

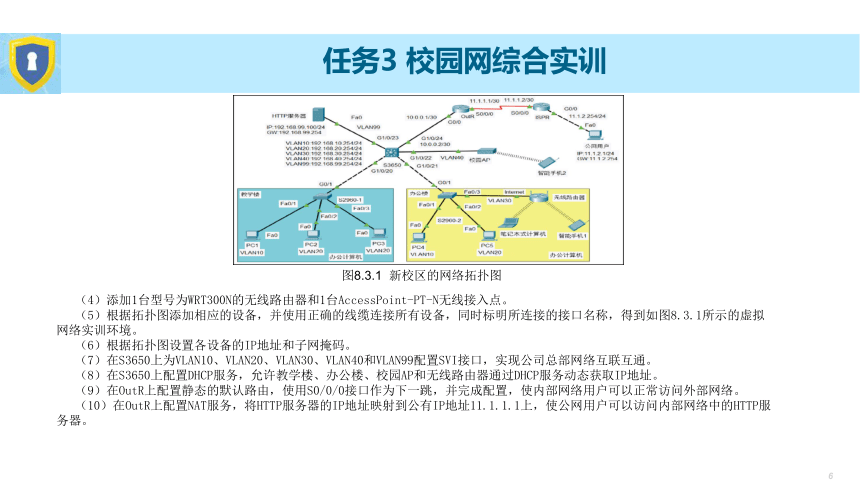

图8.3.1 新校区的网络拓扑图
（4）添加1台型号为WRT300N的无线路由器和1台AccessPoint-PT-N无线接入点。
（5）根据拓扑图添加相应的设备，并使用正确的线缆连接所有设备，同时标明所连接的接口名称，得到如图8.3.1所示的虚拟网络实训环境。
（6）根据拓扑图设置各设备的IP地址和子网掩码。
（7）在S3650上为VLAN10、VLAN20、VLAN30、VLAN40和VLAN99配置SVI接口，实现公司总部网络互联互通。
（8）在S3650上配置DHCP服务，允许教学楼、办公楼、校园AP和无线路由器通过DHCP服务动态获取IP地址。
（9）在OutR上配置静态的默认路由，使用S0/0/0接口作为下一跳，并完成配置，使内部网络用户可以正常访问外部网络。
（10）在OutR上配置NAT服务，将HTTP服务器的IP地址映射到公有IP地址11.1.1.1上，使公网用户可以访问内部网络中的HTTP服务器。
任务3 校园网综合实训
任务实施
步骤1：S2960-1的基本配置。
任务3 校园网综合实训
步骤2：S2960-2的基本配置。
任务3 校园网综合实训
步骤3：S3650的基本配置。
任务3 校园网综合实训
步骤4：OutR的基本配置。
步骤5：ISPR的基本配置。
步骤6：路由协议的配置。
（1）S3650上的路由协议的配置。
（2）OutR上的路由协议的配置。
任务3 校园网综合实训
步骤7：在S3650上配置DHCP服务。
任务3 校园网综合实训
步骤8：校园AP的设置。
将校园AP的SSID更改为XueXiao，认证方式默认为禁用的，如图8.3.2所示。这样校园 AP 覆盖范围内的无线设备都可以接入校园无线网络（如果是真实网络，则建议设置认证方式为WPA2-PSK）。
图8.3.2 校园AP的设置
任务3 校园网综合实训
步骤9：智能手机2的设置。
将智能手机2中的SSID更改为XueXiao，认证方式默认为禁用的，IP配置选择DHCP方式，如图8.3.3所示。
图8.3.3 智能手机2的设置
任务3 校园网综合实训
步骤10：无线路由器的设置。
（1）无线路由器的“互联网”选项页中的IP配置选择DHCP方式，如图8.3.4所示；“LAN”选项页中的配置默认（LAN的网段不与校园网段冲突即可），如图8.3.5所示；将“无线”选项页中的SSID更改为BanGong，认证方式选择WPA2-PSK，并将PSK通行口令设置为12345678，加密类型默认，如图8.3.6所示。
图8.3.4 “互联网”选项页中的IP配置
图8.3.5 “LAN”选项页中的配置
图8.3.6 “无线”选项页中的设置
任务3 校园网综合实训
（2）笔记本式计算机的设置。
将笔记本式计算机的“Wireless0”选项页中的SSID更改为BanGong，认证方式选择WPA2-PSK，并将PSK通行口令设置为12345678，IP配置选择DHCP方式，如图 8.3.7所示。
图8.3.7 笔记本式计算机的设置
（3）智能手机1的设置。
将智能手机1的SSID更改为BanGong，认证方式选择WPA-PSK，并将PSK通行口令设置为12345678，IP配置选择DHCP方式，如图8.3.8所示。
图8.3.8 智能手机1的设置
任务3 校园网综合实训
步骤11：在OutR上配置NAT。
任务3 校园网综合实训
任务验收
任务小结
（1）所有的计算机（包括笔记本式计算机）和智能手机是否正确获得相应网段的IP地址。
（2）办公计算机是否可以ping通HTTP服务器。
（3）在智能手机1上使用Web浏览器，输入IP地址192.168.99.100，浏览HTTP服务器上的网页。
（4）智能手机1是否可以ping通智能手机2。
（5）笔记本式计算机是否可以ping通公网用户（IP:11.1.2.1）。
（6）测试在公网用户（IP:11.1.2.2）上使用Web浏览器，输入IP地址11.1.1.1，浏览HTTP服务器上的网页。
本任务为校园网综合实训任务，综合考查了VLAN、Trunk、SVI、交换机DHCP服务的配置、NAPT、PAT、静态路由协议的配置、无线AP的设置、无线路由器的设置等知识，有利于提高读者的综合水平。
