项目8 综合实训　

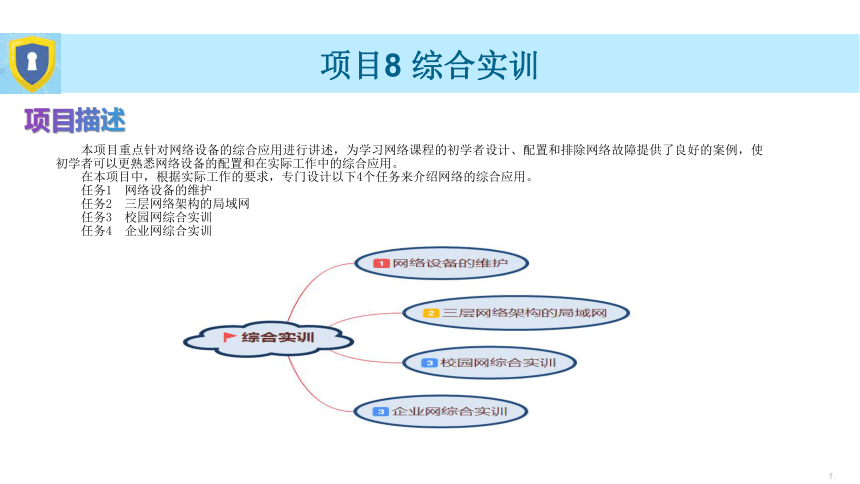

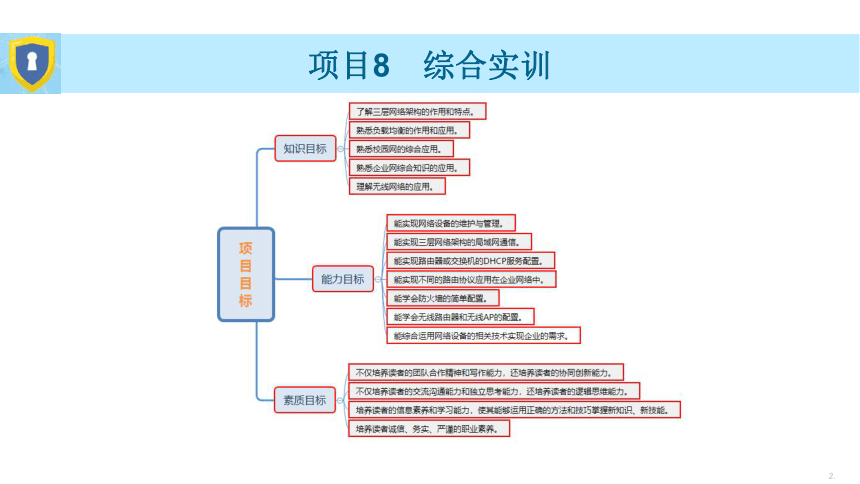

项目描述
本项目重点针对网络设备的综合应用进行讲述，为学习网络课程的初学者设计、配置和排除网络故障提供了良好的案例，使初学者可以更熟悉网络设备的配置和在实际工作中的综合应用。
在本项目中，根据实际工作的要求，专门设计以下4个任务来介绍网络的综合应用。
任务1 网络设备的维护
任务2 三层网络架构的局域网
任务3 校园网综合实训
任务4 企业网综合实训
*
项目8　综合实训
*
项目8　综合实训
任务2 三层网络架构的局域网
任务2 三层网络架构的局域网

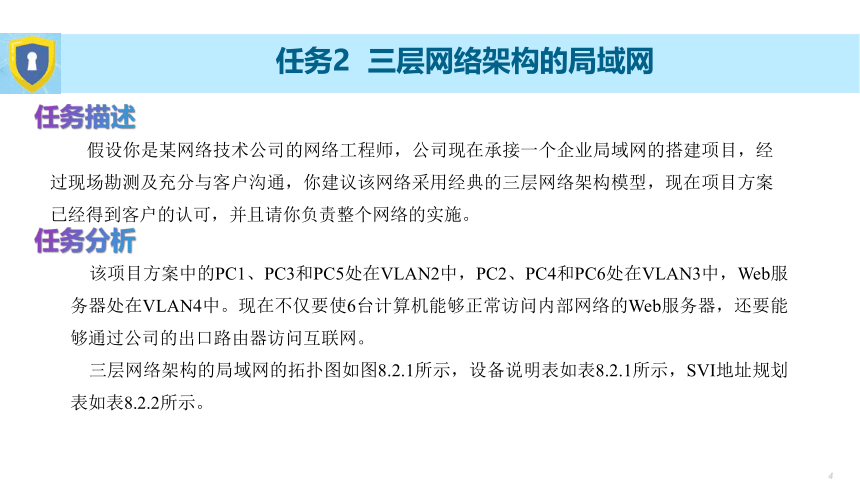

任务描述
假设你是某网络技术公司的网络工程师，公司现在承接一个企业局域网的搭建项目，经过现场勘测及充分与客户沟通，你建议该网络采用经典的三层网络架构模型，现在项目方案已经得到客户的认可，并且请你负责整个网络的实施。
任务分析
该项目方案中的PC1、PC3和PC5处在VLAN2中，PC2、PC4和PC6处在VLAN3中，Web服务器处在VLAN4中。现在不仅要使6台计算机能够正常访问内部网络的Web服务器，还要能够通过公司的出口路由器访问互联网。
三层网络架构的局域网的拓扑图如图8.2.1所示，设备说明表如表8.2.1所示，SVI地址规划表如表8.2.2所示。
任务2 三层网络架构的局域网

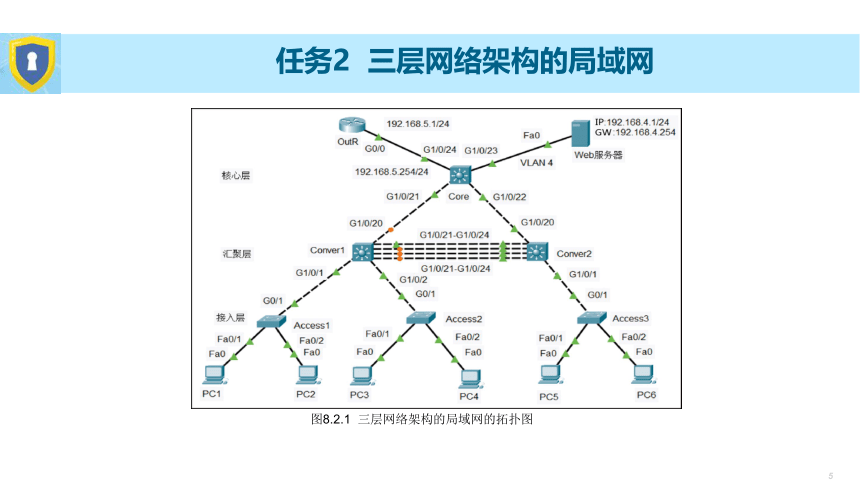

图8.2.1 三层网络架构的局域网的拓扑图
任务2 三层网络架构的局域网

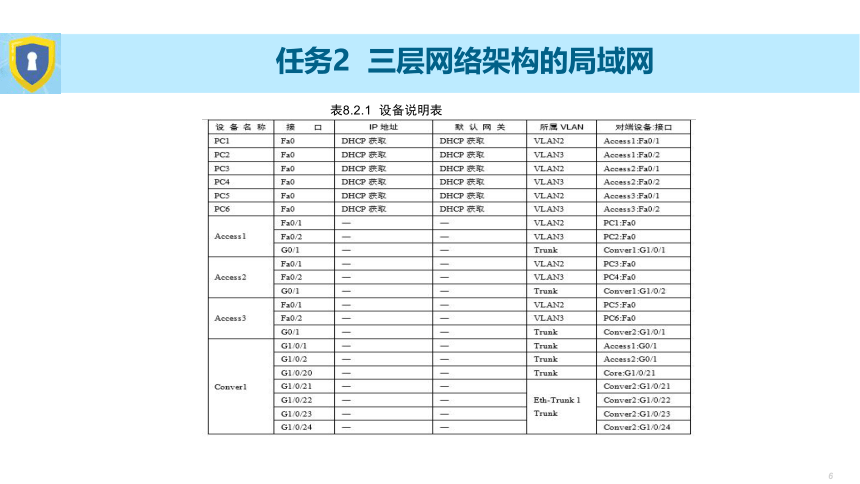

表8.2.1 设备说明表
任务2 三层网络架构的局域网

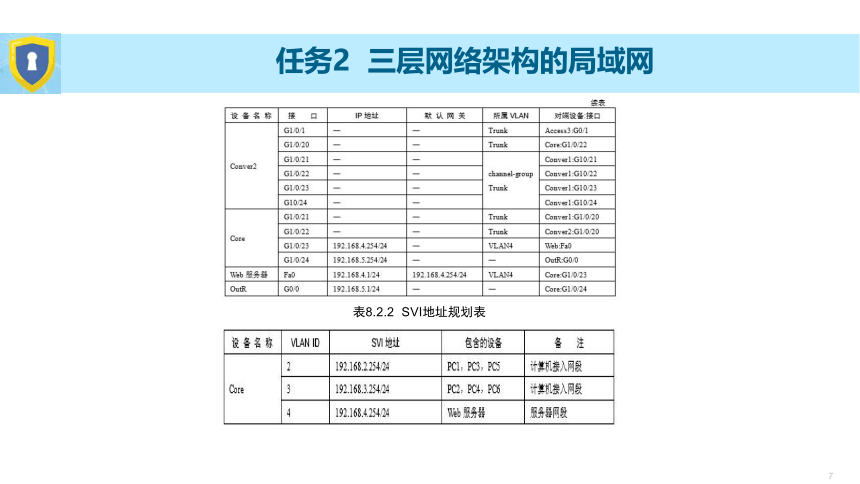

表8.2.2 SVI地址规划表
任务2 三层网络架构的局域网
具体要求如下：
（1）添加1台型号为2911的路由器，并将标签名修改为OutR，用于模拟局域网中的出口路由器。
（2）添加1台型号为3650-24PS的三层交换机，并添加AC-POWER-SUPPLY电源模块，用于为设备供电，将标签名修改为Core，用于模拟局域网中的核心层设备。
（3）添加2台型号为3650-24PS的三层交换机，同时添加AC-POWER-SUPPLY电源模块，并将标签名分别修改为Conver1、Conver2，用于模拟局域网中的汇聚层设备。
（4）添加3台型号为2960-24TT的二层交换机，并将标签名分别修改为Access1、Access2和Access3，用于模拟局域网中的接入层设备。
（5）根据拓扑图添加相应的其他设备，并配置好IP地址及子网掩码。
（6）根据表8.2.1进行拓扑图的连接。
（7）根据表8.2.1完成各交换机上的VLAN配置。
（8）根据表8.2.2完成SVI地址的配置。
（9）汇聚层交换机之间配置链路聚合。
（10）构建网络的三级结构，使用三层交换机的路由功能共享上网。通过合理的三层网络架构，实现用户安全、快捷地接入网络。
（11）在核心层交换机中配置 DHCP 服务，并给PC1、PC2、PC3、PC4、PC5 和PC6分配地址。
（12）PC1、PC3和PC5处在VLAN2中，PC2、PC4和PC6处在VLAN3中，Web服务器处在VLAN4中，现在要使6台计算机能够正常访问内部网络的Web服务器。
任务2 三层网络架构的局域网
任务实施
步骤1：接入层交换机的基本配置。
（1）接入层交换机Access1的配置如下。
任务2 三层网络架构的局域网
（2）接入层交换机Access2的配置。
请参考接入层交换机Access1的配置。
（3）接入层交换机Access3的配置。
请参考接入层交换机Access1的配置。
步骤2：汇聚层交换机的基本配置。
（1）汇聚层交换机Conver1的配置如下。
任务2 三层网络架构的局域网
（2）汇聚层交换机Conver2的配置。
请参考汇聚层交换机Conver1的配置。
步骤3：核心层交换机Core的基本配置如下。
任务2 三层网络架构的局域网
步骤4：配置链路聚合。
在真实交换机中做链路聚合或生成树实验时，一般先配置好相应的协议或设置，再连接两条网线。否则，交换机内部会生成环路，影响交换机的正常工作。
（1）汇聚层交换机Conver1的配置如下。
（2）汇聚层交换机Conver2的配置。
请参考汇聚层交换机Conver1的配置。
在配置完链路聚合后可以发现，交换机两端的接口都变成绿色了，说明链路聚合设置成功。
任务2 三层网络架构的局域网
步骤5：核心层交换机Core配置DHCP服务。
这样，内部网络的PC1、PC2、PC3、PC4、PC5、PC6通过DHCP方式获得相应网段的IP地址。如PC1自动获取的IP地址如图8.1.2所示。
图8.1.2 PC1自动获取的IP地址
任务2 三层网络架构的局域网
步骤6：设置Web服务器的IP地址。
服务器的IP地址一般都需要手动配置，如果使用DHCP方式自动分配，则无法得知服务器确切的IP地址，所以一般都是手动输入的。根据拓扑图要求，Web服务器的IP地址的设置如图8.1.3所示。
图8.1.3 设置Web服务器的IP地址
步骤7：OutR的基本配置。
任务2 三层网络架构的局域网
步骤8：内部网络路由协议的配置。
分别在Core和OurR上配置静态路由协议，保障内部网络互联互通。
（1）Core上的路由协议的配置。
任务2 三层网络架构的局域网
（2）OutR上的路由协议的配置。
任务验收
（1）所有的计算机是否正确获得相应网段的IP地址。
（2）任选一台计算机是否都可以ping通Web服务器。
（3）任选一台计算机是否都可以访问Web服务器上的网页。
（4）任选一台计算机是否都可以ping通OutR。
任务1 网络设备的维护
任务小结
本任务采用经典的三层网络架构模型构建了企业局域网，综合考查了 VLAN、Trunk、SVI、链路聚合、交换机DHCP服务的配置、静态路由协议的配置等知识，有利于提高读者的综合水平。
