项目8 综合实训　

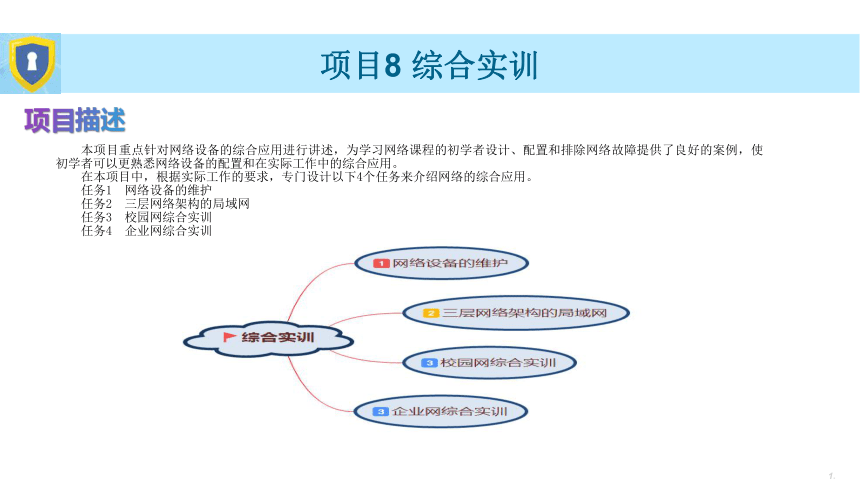

项目描述
本项目重点针对网络设备的综合应用进行讲述，为学习网络课程的初学者设计、配置和排除网络故障提供了良好的案例，使初学者可以更熟悉网络设备的配置和在实际工作中的综合应用。
在本项目中，根据实际工作的要求，专门设计以下4个任务来介绍网络的综合应用。
任务1 网络设备的维护
任务2 三层网络架构的局域网
任务3 校园网综合实训
任务4 企业网综合实训
*
项目8　综合实训
*
项目8　综合实训

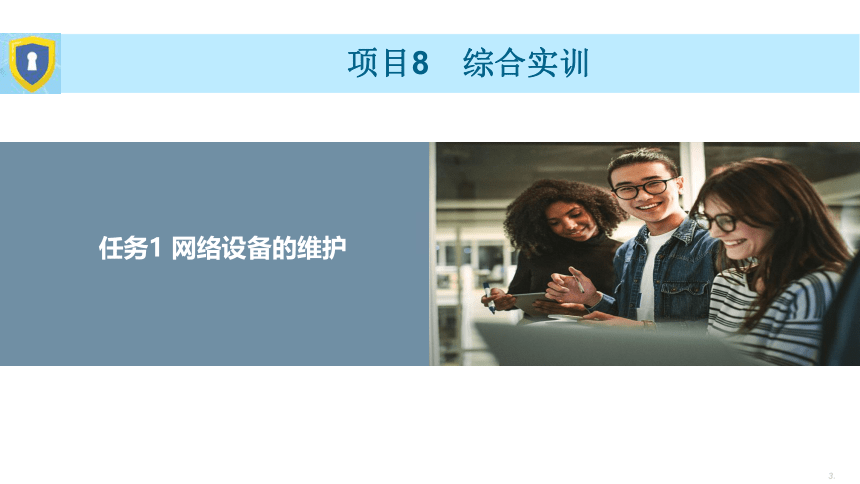

任务1 网络设备的维护

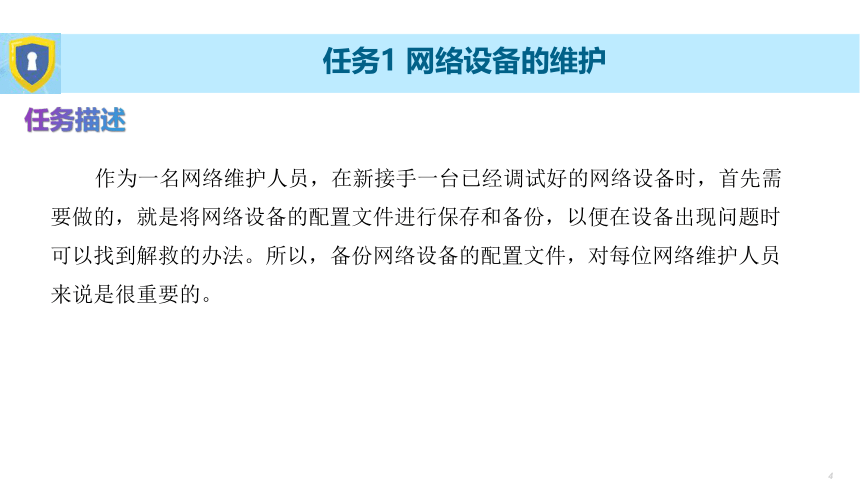

任务描述
作为一名网络维护人员，在新接手一台已经调试好的网络设备时，首先需要做的，就是将网络设备的配置文件进行保存和备份，以便在设备出现问题时可以找到解救的办法。所以，备份网络设备的配置文件，对每位网络维护人员来说是很重要的。
任务1 网络设备的维护
任务1 网络设备的维护
任务分析
管理员可以通过互联网访问思科网络技术学院的官方网站（cn.），在使用邮箱成功注册后，下载最新版本的Cisco Packet Tracer模拟器，也可以使用本书配套资源中提供的安装包文件。掌握Cisco Packet Tracer 7.3模拟器的安装及汉化操作是每个学习者必须掌握的知识和技能。
本任务要求重点掌握Cisco Packet Tracer 7.3模拟器的安装和汉化操作。

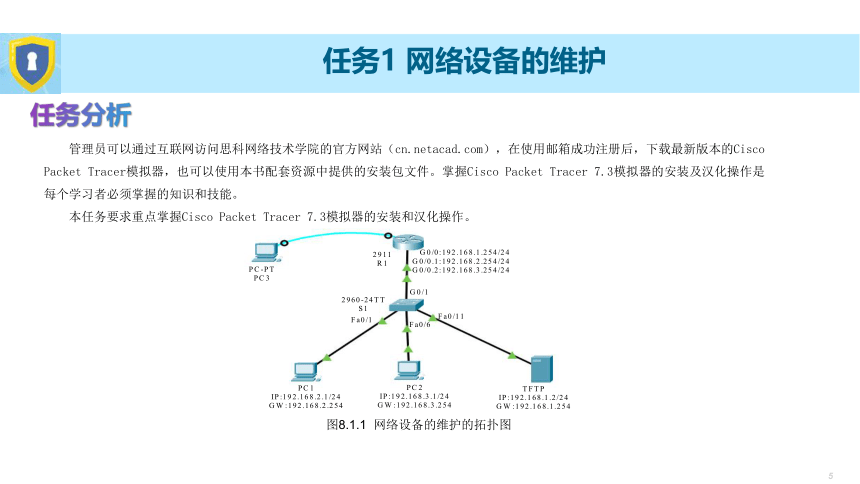

图8.1.1 网络设备的维护的拓扑图
任务1 网络设备的维护

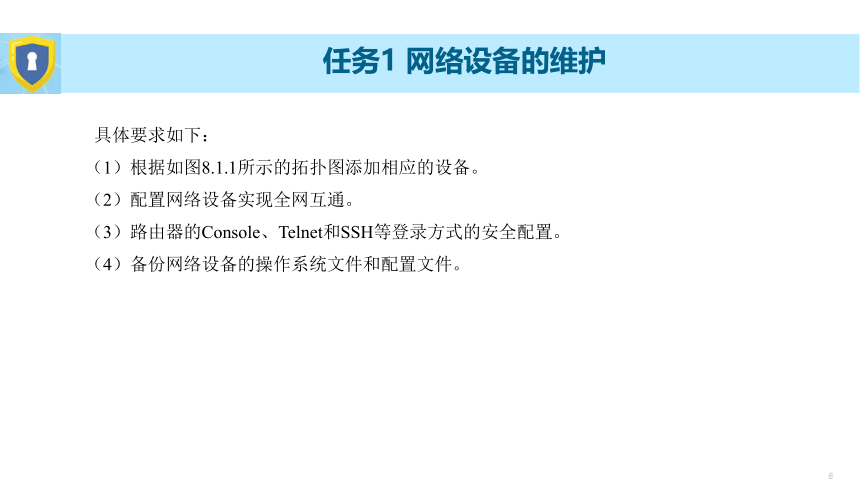

具体要求如下：
（1）根据如图8.1.1所示的拓扑图添加相应的设备。
（2）配置网络设备实现全网互通。
（3）路由器的Console、Telnet和SSH等登录方式的安全配置。
（4）备份网络设备的操作系统文件和配置文件。
任务实施
任务1 网络设备的维护

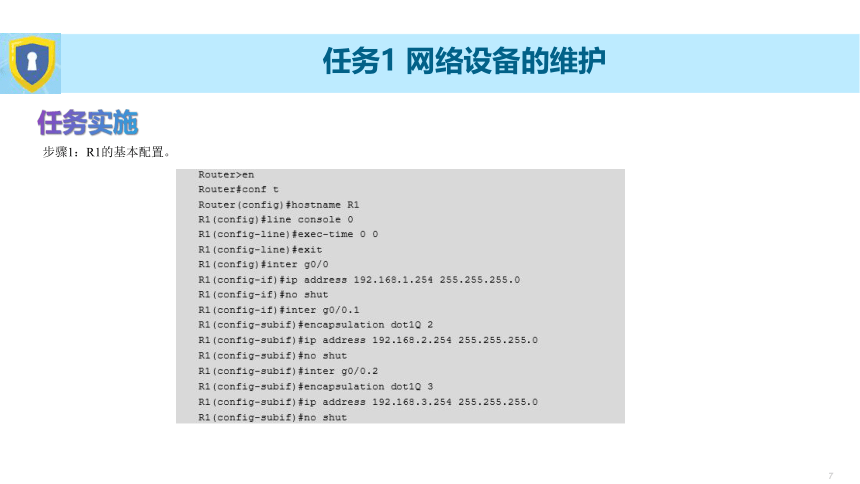

步骤1：R1的基本配置。
任务1 网络设备的维护
步骤2：S1的基本配置。
任务1 网络设备的维护
至此，所有网络设备和计算机、服务器之间已经实现全网互通了。
步骤3：配置路由器登录的密码身份认证。
登录Cisco网络设备，常用方法是通过Console接口直接连接、远程Telnet、安全的远程SSH，以及Web访问。由于模拟器不支持Web访问，因此本任务只演示Telnet和SSH方式。
（1）基于密码访问的Telnet登录。
配置Console管理的密码。
配置Telnet管理的密码。
任务1 网络设备的维护
图8.1.2所示为在计算机上测试的基于密码的Telnet登录。
图8.1.2 在计算机上测试基于密码的Telnet登录
（2）基于用户名和密码认证的Telnet登录。
配置Console管理的用户名和密码。
任务1 网络设备的维护
配置Telnet管理的用户名和密码。
图8.1.2所示为在计算机上测试的基于密码的Telnet登录。
图8.1.2 在计算机上测试基于密码的Telnet登录
任务1 网络设备的维护
（2）基于用户名和密码认证的Telnet登录。
配置Console管理的用户名和密码。
配置Telnet管理的用户名和密码。
任务1 网络设备的维护
图8.1.3所示为在计算机上测试基于用户名和密码的Telnet登录。
图8.1.3 在计算机上测试基于用户名和密码的Telnet登录
任务1 网络设备的维护
（3）基于用户名和密码的SSH登录。
配置SSH登录的用户名和密码。
图8.1.4所示为在计算机上测试基于用户名和密码的SSH登录。
图8.1.4 在PC上测试基于用户名和密码的SSH登录
任务1 网络设备的维护
步骤4：备份网络设备的IOS。
任务1 网络设备的维护
在TFTP服务器中，就可以看到所备份好的IOS。配置文件的备份与IOS的备份的思路是一样的。
步骤5：备份网络设备的配置文件。
任务1 网络设备的维护
步骤6：还原网络设备的配置文件。
任务1 网络设备的维护
任务验收
任务小结
1．使用计算机的cmd窗口测试路由器的Telnet和SSH登录方式。
2．在TFTP服务器上查看是否有备份文件。
本任务通过Console接口、远程Telnet和安全的远程SSH登录网络设备，学会备份和还原网络设备的操作系统文件，以及备份和还原网络设备的配置文件。
