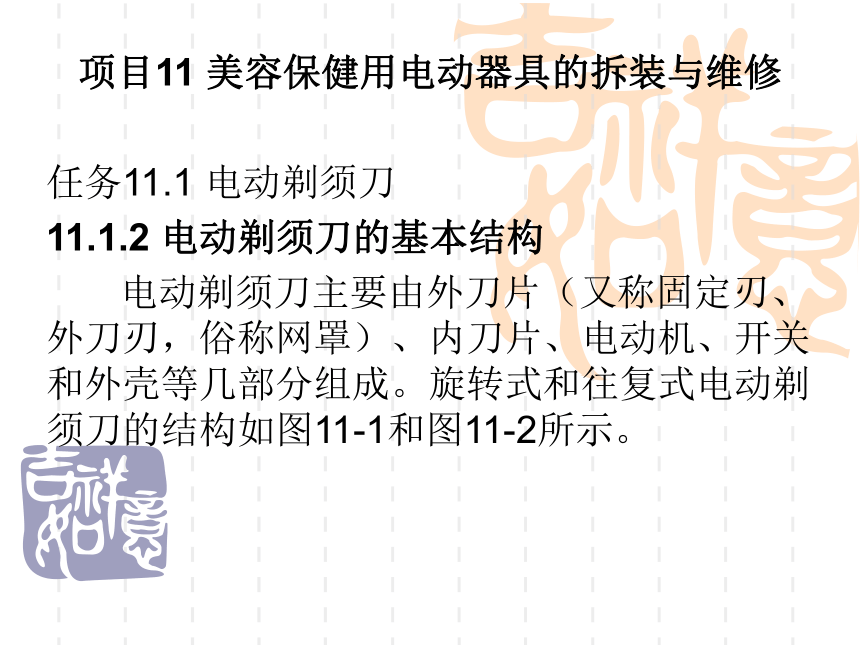

项目11 美容保健用电动器具的拆装与维修
任务11.1 电动剃须刀
11.1.2 电动剃须刀的基本结构

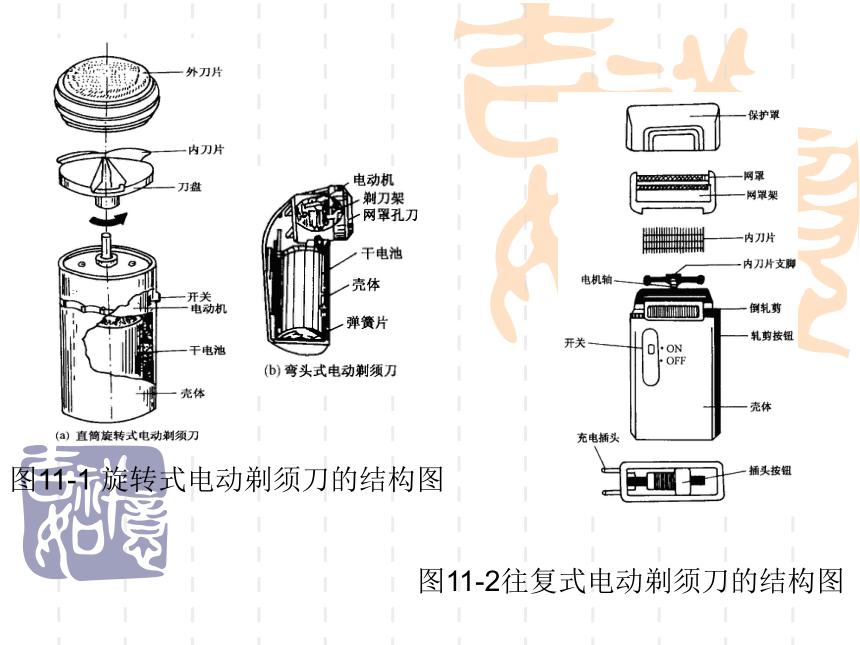

电动剃须刀主要由外刀片（又称固定刃、外刀刃，俗称网罩）、内刀片、电动机、开关和外壳等几部分组成。旋转式和往复式电动剃须刀的结构如图11-1和图11-2所示。
图11-1 旋转式电动剃须刀的结构图
图11-2往复式电动剃须刀的结构图
11.1.3 电动剃须刀的工作原理

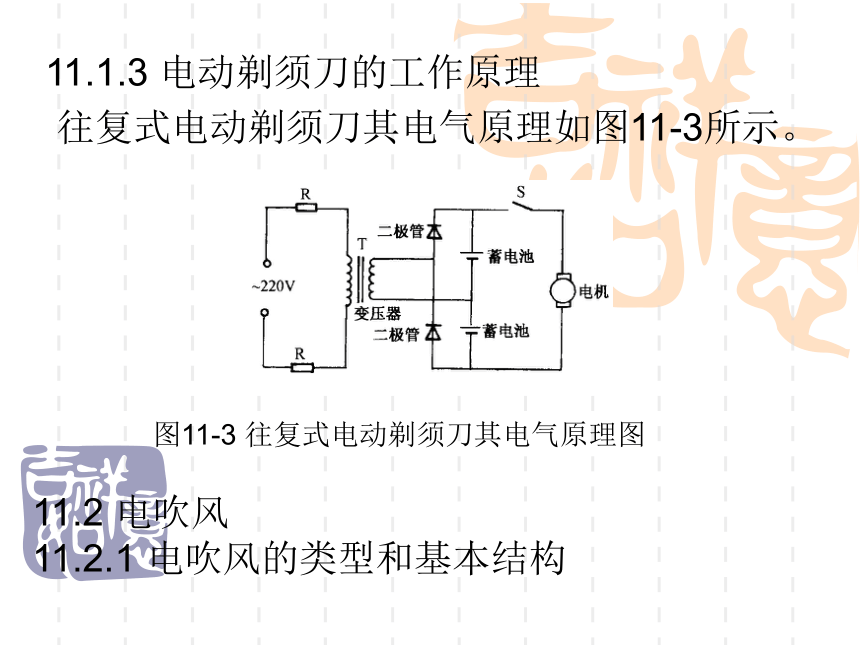

往复式电动剃须刀其电气原理如图11-3所示。
图11-3 往复式电动剃须刀其电气原理图
11.2 电吹风
11.2.1 电吹风的类型和基本结构

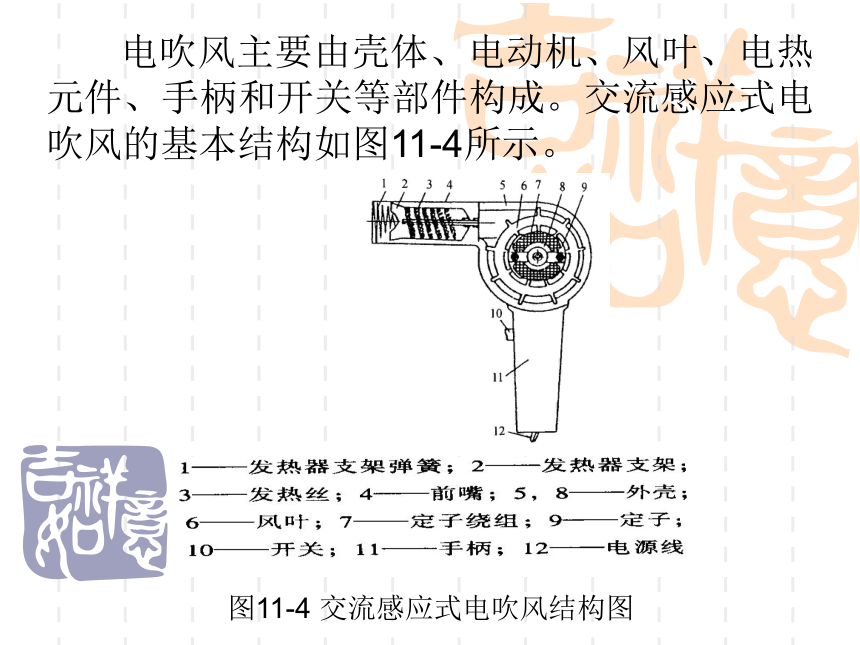

电吹风主要由壳体、电动机、风叶、电热元件、手柄和开关等部件构成。交流感应式电吹风的基本结构如图11-4所示。
图11-4 交流感应式电吹风结构图
11.2.2 电吹风的拆装及主要零部件的检测
图11-5是电吹风的立体分解图。
图11-5 电吹风的立体分解图
11.2.3 电吹风的工作原理

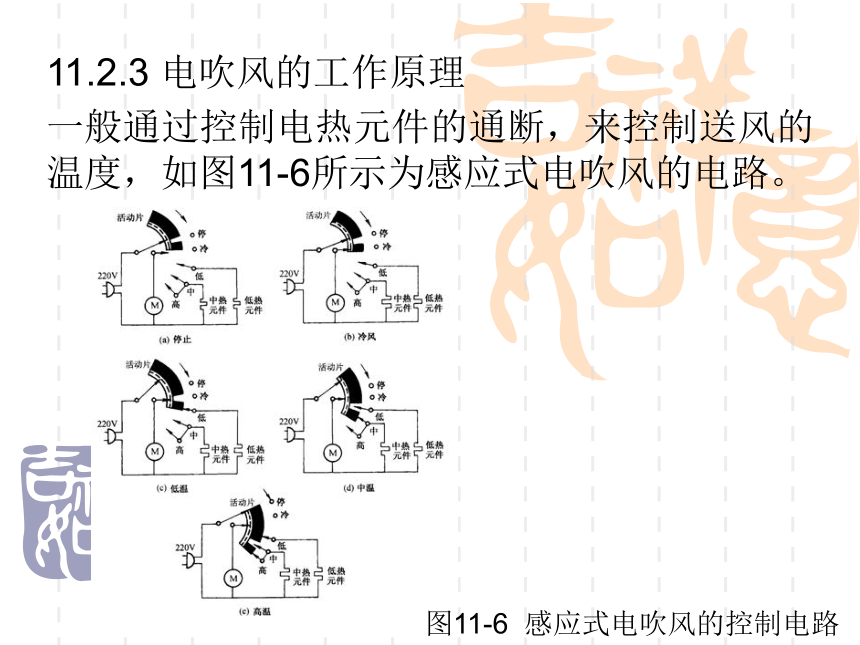

一般通过控制电热元件的通断，来控制送风的温度，如图11-6所示为感应式电吹风的电路。
图11-6 感应式电吹风的控制电路
永磁式电吹风的电路如图11-7 所示。
图11-7 永磁式电吹风的控制电路
任务11.3 电动按摩器
11.3.2 按摩器的基本结构与工作原理
常用的两种电动按摩器是电磁式、电动机式按摩器。
1．电磁式按摩器
电磁式按摩器的结构如图11-8所示。
图11-8 电磁式按摩器的结构
常用的具有按摩强弱（振动强弱）调节的电磁式按摩器两种电路图如图11-9所示。
图11-9 电磁式按摩器两种电路图
2．电动机式按摩器
电动机式按摩器的结构如图11-10所示，主要由壳体、电动机、弹簧、弹簧轴、偏心轮、缓冲体、按摩头等构成。
图11-10 电动机式按摩器的结构
电动机式按摩器只要改变电动机转速，就可以改变按摩器的按摩力强弱。如图11-11所示。
图11-11 电动机式按摩器原理图
小结
1．电动剃须刀是现代男士不可缺少的一种美容器具，主要由外刀片、内刀片、电动机、开关和外壳等几部分组成。
2．电吹风在普通家庭中广泛使用，它主要由壳体、电动机、风叶、电热元件、手柄和开关等部件构成。
3．电动按摩器是一种将电能转换为机械振动的保健器具，常用的有电磁式和电动机式按摩器。
