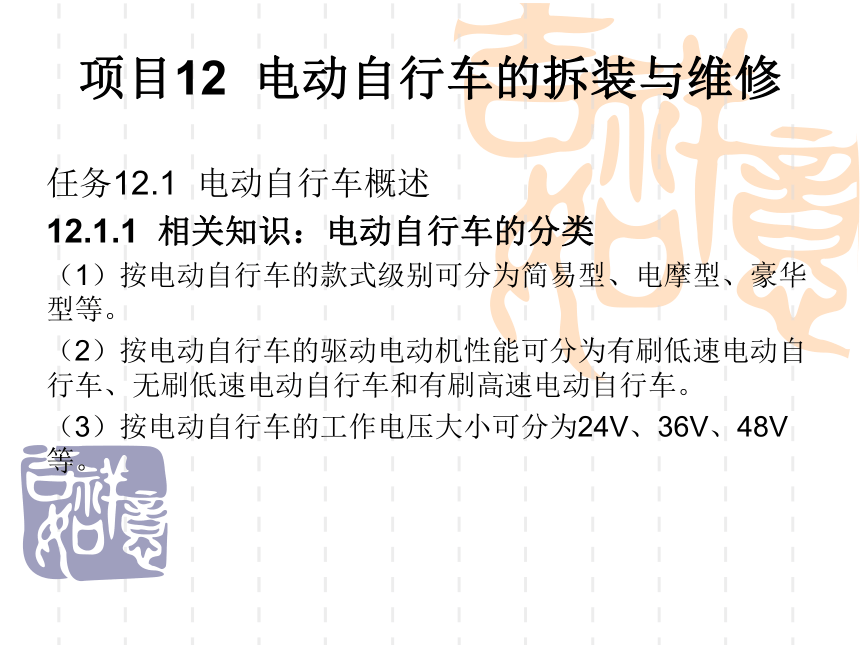

项目12 电动自行车的拆装与维修
任务12.1 电动自行车概述
12.1.1 相关知识：电动自行车的分类
（1）按电动自行车的款式级别可分为简易型、电摩型、豪华型等。
（2）按电动自行车的驱动电动机性能可分为有刷低速电动自行车、无刷低速电动自行车和有刷高速电动自行车。
（3）按电动自行车的工作电压大小可分为24V、36V、48V等。

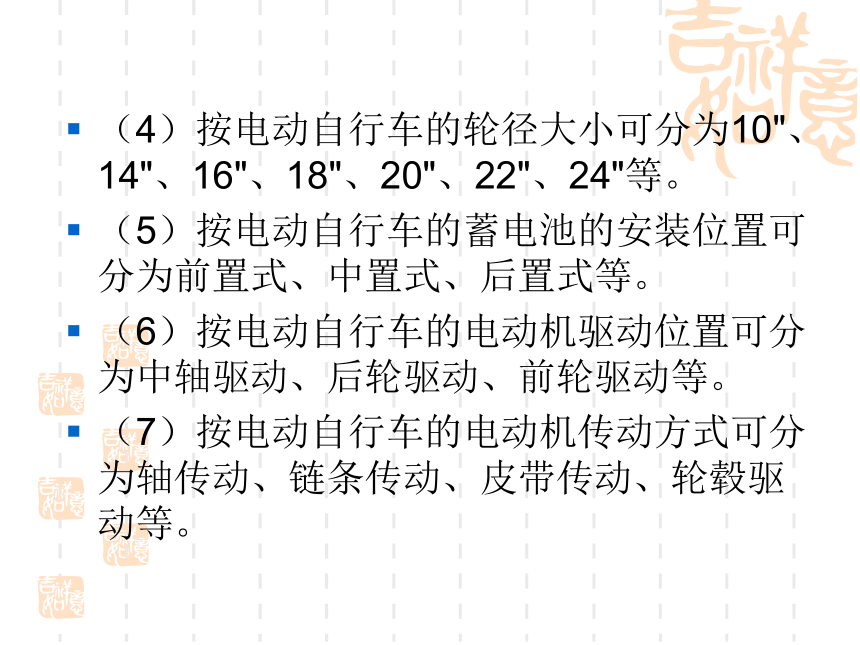

（4）按电动自行车的轮径大小可分为10"、14"、16"、18"、20"、22"、24"等。
（5）按电动自行车的蓄电池的安装位置可分为前置式、中置式、后置式等。
（6）按电动自行车的电动机驱动位置可分为中轴驱动、后轮驱动、前轮驱动等。
（7）按电动自行车的电动机传动方式可分为轴传动、链条传动、皮带传动、轮毂驱动等。

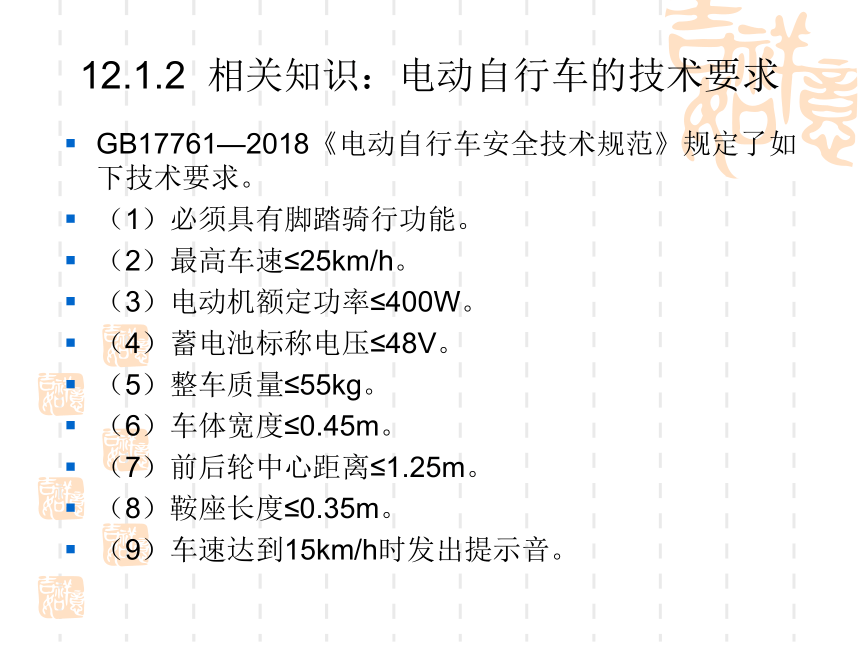

12.1.2 相关知识：电动自行车的技术要求
GB17761—2018《电动自行车安全技术规范》规定了如下技术要求。
（1）必须具有脚踏骑行功能。
（2）最高车速≤25km/h。
（3）电动机额定功率≤400W。
（4）蓄电池标称电压≤48V。
（5）整车质量≤55kg。
（6）车体宽度≤0.45m。
（7）前后轮中心距离≤1.25m。
（8）鞍座长度≤0.35m。
（9）车速达到15km/h时发出提示音。

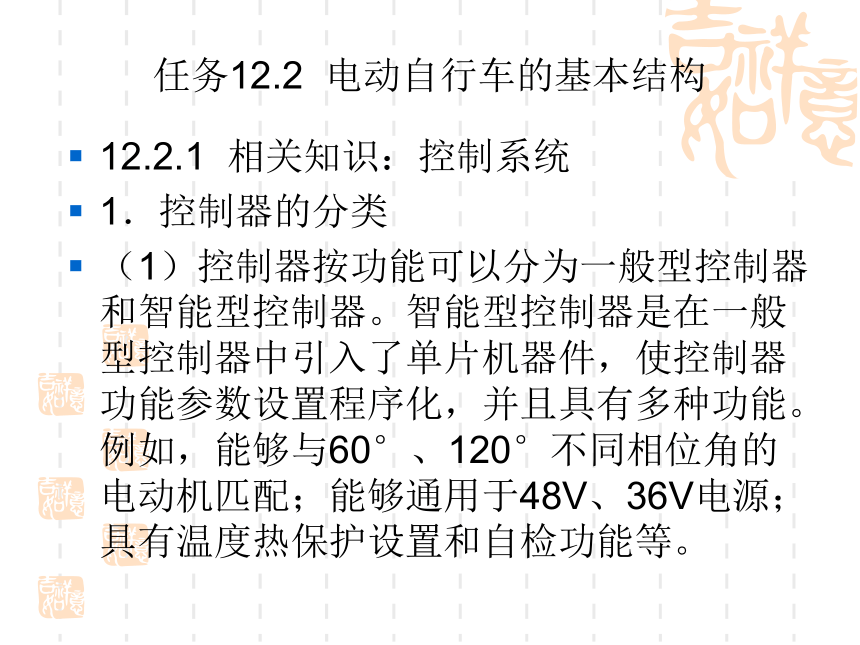

任务12.2 电动自行车的基本结构
12.2.1 相关知识：控制系统
1．控制器的分类
（1）控制器按功能可以分为一般型控制器和智能型控制器。智能型控制器是在一般型控制器中引入了单片机器件，使控制器功能参数设置程序化，并且具有多种功能。例如，能够与60°、120°不同相位角的电动机匹配；能够通用于48V、36V电源；具有温度热保护设置和自检功能等。　

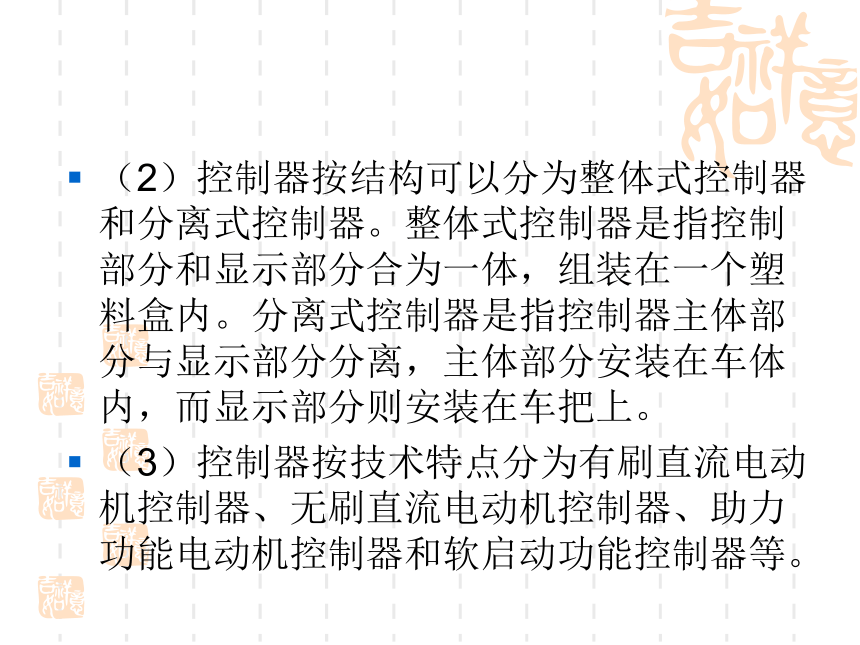

（2）控制器按结构可以分为整体式控制器和分离式控制器。整体式控制器是指控制部分和显示部分合为一体，组装在一个塑料盒内。分离式控制器是指控制器主体部分与显示部分分离，主体部分安装在车体内，而显示部分则安装在车把上。
（3）控制器按技术特点分为有刷直流电动机控制器、无刷直流电动机控制器、助力功能电动机控制器和软启动功能控制器等。
2．控制器的结构组成

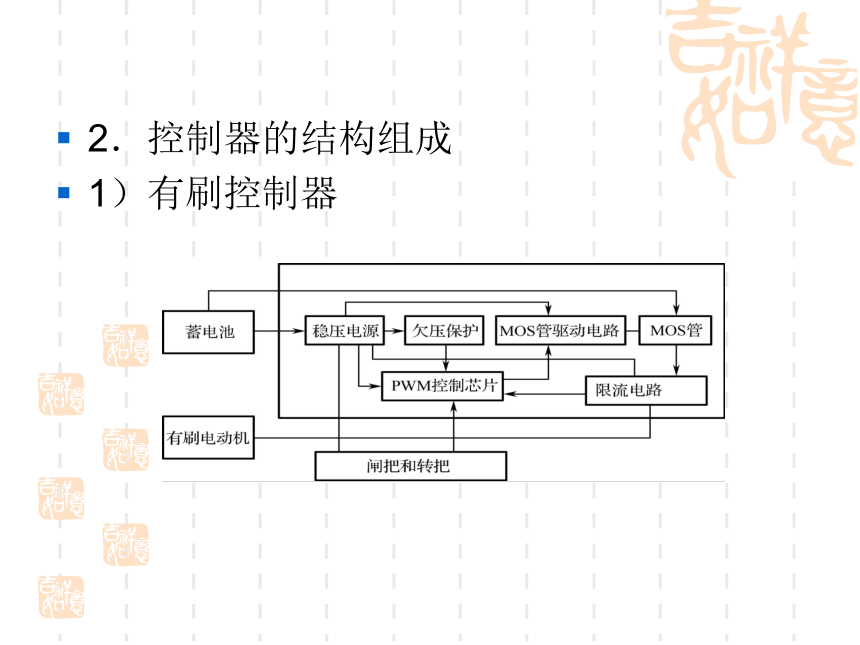

1）有刷控制器
2）无刷控制器

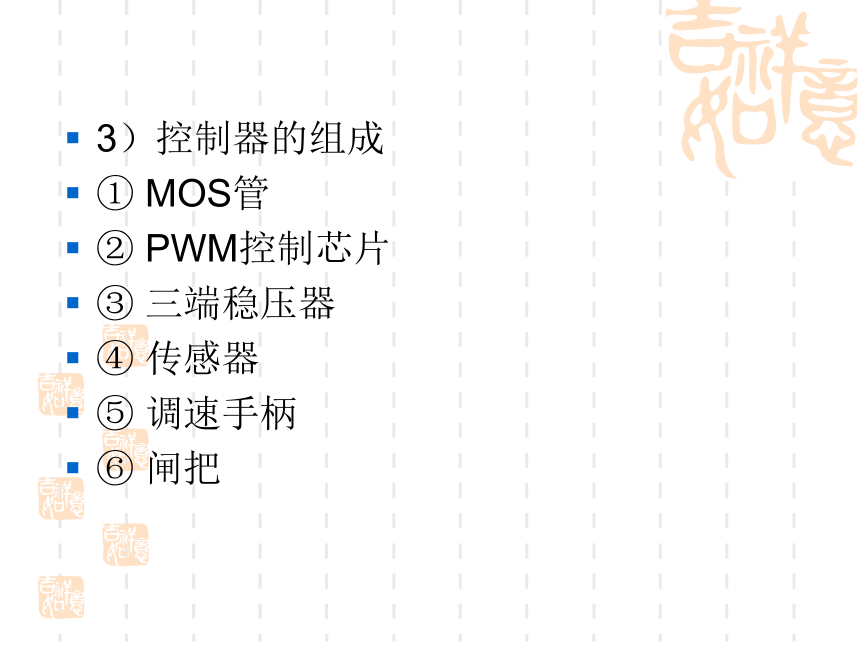

3）控制器的组成
① MOS管
② PWM控制芯片
③ 三端稳压器
④ 传感器
⑤ 调速手柄
⑥ 闸把
12.2.2 相关知识：电驱动装置
1．电动自行车常用驱动电动机
1）稀土永磁有刷电动机
2）稀土永磁无刷电动机

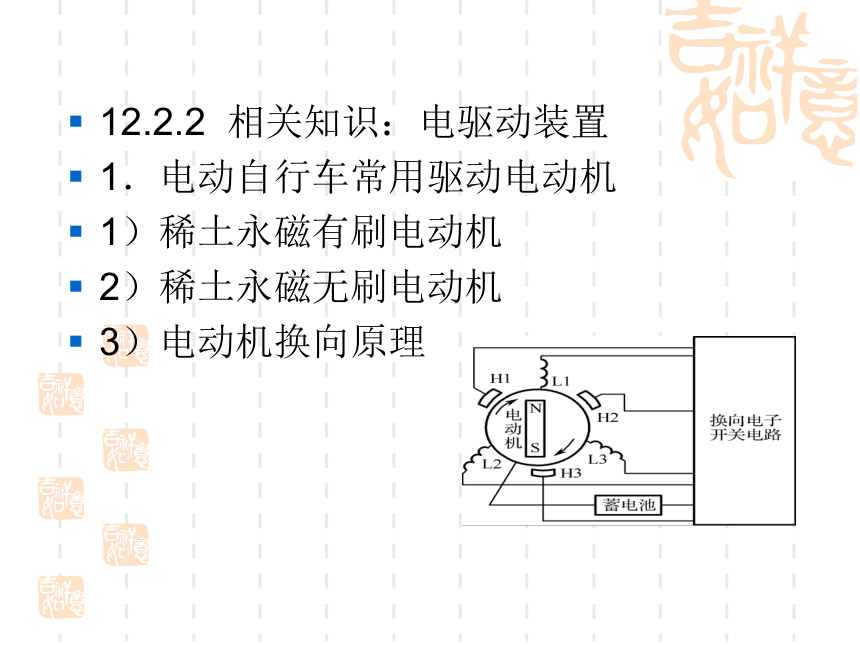

3）电动机换向原理
2．电动自行车常见驱动方式
1）电动轮毂式
2）摩擦传动式
3）中轴驱动式
3．电动自行车驱动离合器
12.2.3 相关知识：蓄电池
1．蓄电池的组成
蓄电池主要由正负极板、隔板、电解液、极柱、联条、外壳等部分组成。图12-10所示为铅酸蓄电池结构图。蓄电池放电时，供用电设备使用；蓄电池充电时，把电能转换成化学能储存起来，恢复到原来状态供下次使用。
图12-10 铅酸蓄电池结构图
2．蓄电池的参数
1）蓄电池功率和比功率
2）蓄电池的能量和比能量
12.2.4 相关知识：充电器
1．充电器的分类及特点
有两种方式，一种是恒流充电，另一种是恒压充电。
2．充电器的组成与结构
充电器实质上就是一个开关电源。其内部主要由开关变压器、晶体管、控制集成电路等构成。采用开关电源技术的充电器，其适用范围比较广，既适用于铅酸蓄电池充电，又适用于锂蓄电池充电。
下图所示为充电器方框图，主要由整流滤波、高压开关、电压变换、恒流、恒压及充电控制等组成。
任务12.3 电动自行车的拆装
12.3.1 实践操作：电动机的拆装
1．拆卸方法及步骤
2．安装方法
第一步，将其固定在支架上，暂不紧固以便调整。
第二步，套上链条，先将电动机架板紧靠电动自行车三角架往上推，直到链条绷紧为止，再用紧固环和螺栓稍微固紧。
第三步，调整电动机的位置，使电动机链轮与减速飞轮处于同一平面上。
第四步，紧固电动机支架及电动机。
12.3.2 实践操作：控制器的拆装
12.3.3 实践操作：蓄电池的拆装
1．拆卸方法
2．安装方法
3．拆装蓄电池应注意的事项
12.3.4 实践操作：电动自行车的使用注意事项及维护保养方法
1．电动自行车的使用注意事项
电动自行车日常使用要点可以概括为“善保养，多助力，勤充电”。
2．电动自行车的维护保养方法
12.3.5 实践操作：电动自行车的常见故障分析及维修方法
电动自行车常见故障大致可分为电气故障与机械故障两大类。
1．直观检查法
2．检测判断法：检测判断法是根据故障现象检测相关部件的电压、电流和电阻等参数，可快速判断故障部位，查找故障元件。
小结
（1）电动自行车是集电动机、控制器、蓄电池、转把、刹把等操纵部件和显示仪表系统于一体的交通工具。
（2）电动自行车主要的安全技术规范：必须具有脚踏骑行功能；最高车速≤25km/h；电动机额定功率≤400W；蓄电池标称电压≤48V；整车质量≤55kg。
（3）电动自行车基本结构主要由车体、控制系统、电驱动装置、蓄电池和充电器等组成。
（4）电动自行车控制系统以控制器为核心，包括转把、刹把、仪表、传感器和开关按钮等。
（5）电驱动装置（电动机）的作用是将电能转换为机械能驱动车辆，而电动机分为无刷电动机和有刷电动机两类。
（6）电动自行车的电池主要有小型密封式免维护铅酸蓄电池、镍镉电池、镍氢电池和锂电池等。
（7）电动自行车使用注意事项及维护保养方法。
（8）电动自行车常见故障分析与维修方法。
