项目8　电风扇的拆装与维修
任务8.1 概述
8.1.1 电风扇的分类、规格和性能
8.1.2 电风扇的结构与原理
1. 台扇的结构
图8-1 台扇的基本结构
（1）扇头
　 扇头是电风扇的主要动力源和传动机构部件。

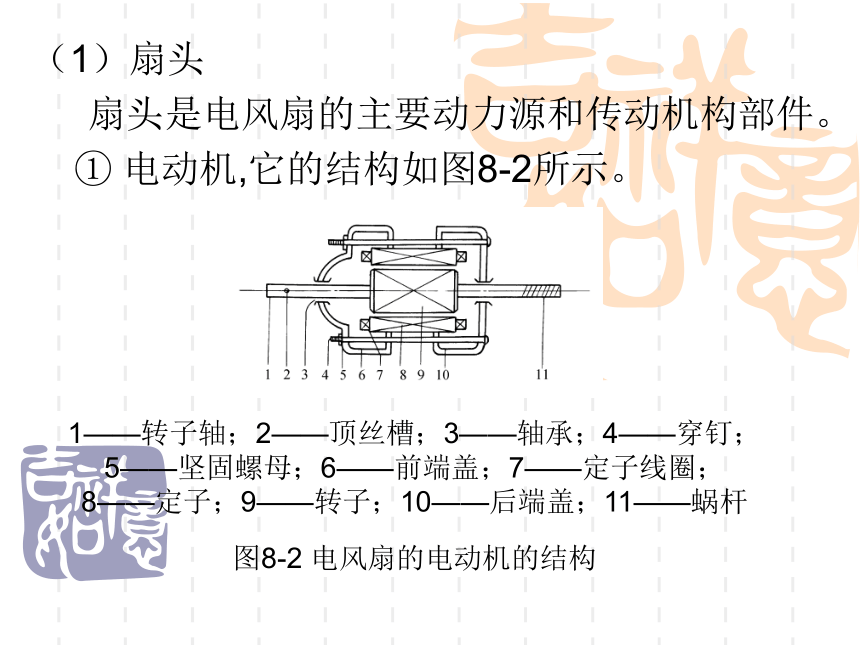

① 电动机,它的结构如图8-2所示。
1——转子轴；2——顶丝槽；3——轴承；4——穿钉；
5——坚固螺母；6——前端盖；7——定子线圈；
8——定子；9——转子；10——后端盖；11——蜗杆
图8-2 电风扇的电动机的结构
② 摇头机构

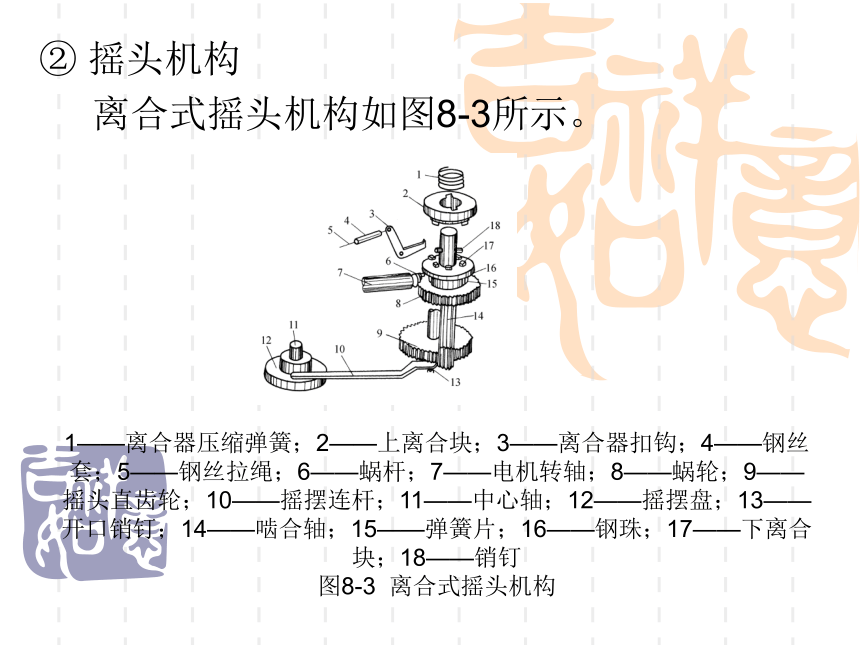

离合式摇头机构如图8-3所示。
1——离合器压缩弹簧；2——上离合块；3——离合器扣钩；4——钢丝套；5——钢丝拉绳；6——蜗杆；7——电机转轴；8——蜗轮；9——摇头直齿轮；10——摇摆连杆；11——中心轴；12——摇摆盘；13——开口销钉；14——啮合轴；15——弹簧片；16——钢珠；17——下离合块；18——销钉
图8-3 离合式摇头机构

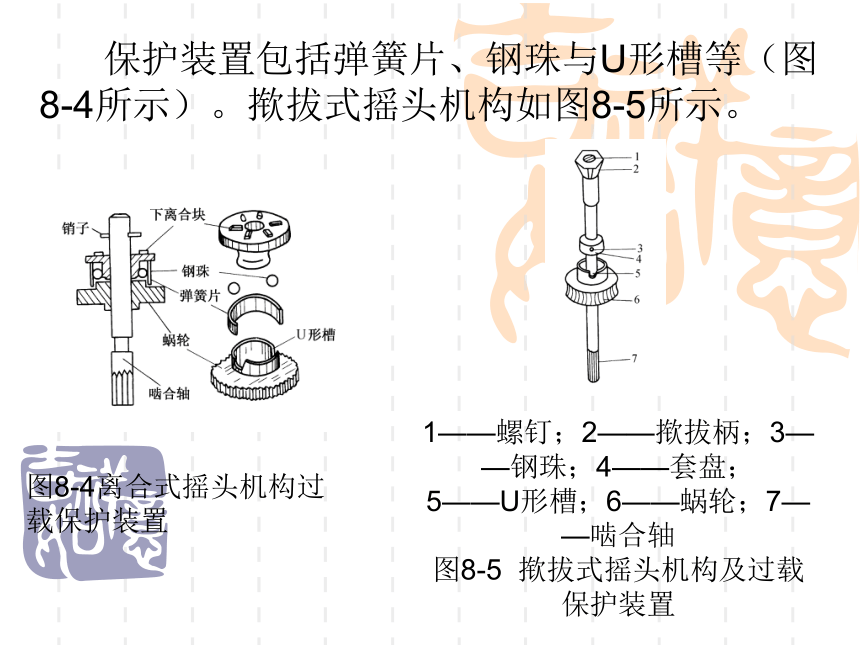

保护装置包括弹簧片、钢珠与U形槽等（图8-4所示）。揿拔式摇头机构如图8-5所示。
图8-4离合式摇头机构过载保护装置
1——螺钉；2——揿拔柄；3——钢珠；4——套盘；
5——U形槽；6——蜗轮；7——啮合轴
图8-5 揿拔式摇头机构及过载保护装置
（2）扇叶

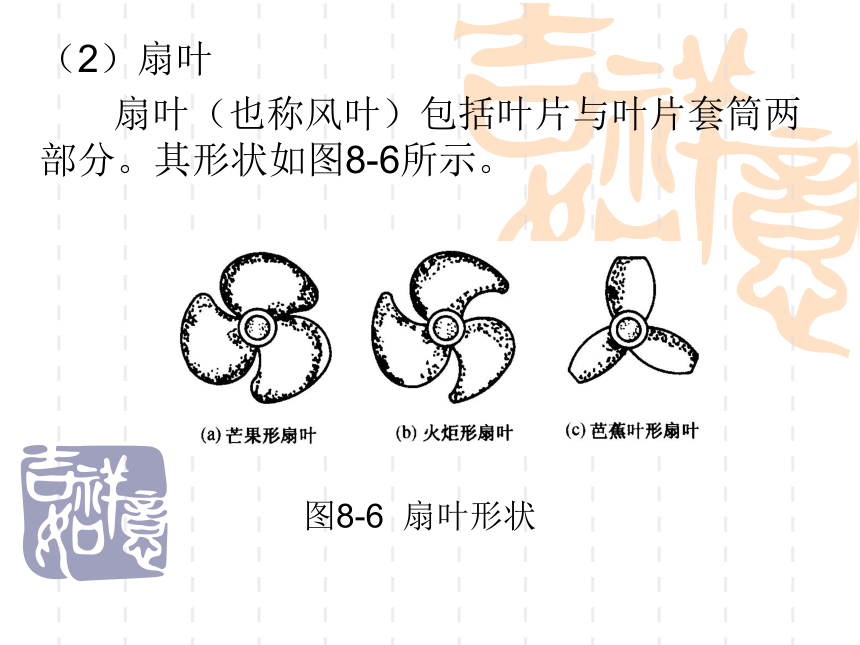

扇叶（也称风叶）包括叶片与叶片套筒两部分。其形状如图8-6所示。
图8-6 扇叶形状
（4）扇头底座及控制部分

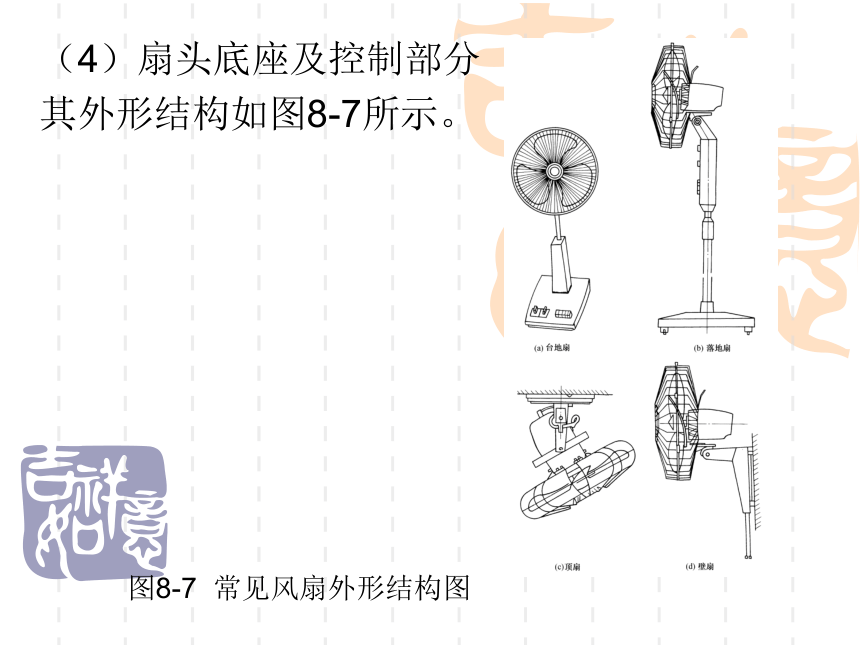

其外形结构如图8-7所示。
图8-7 常见风扇外形结构图
① 调速开关

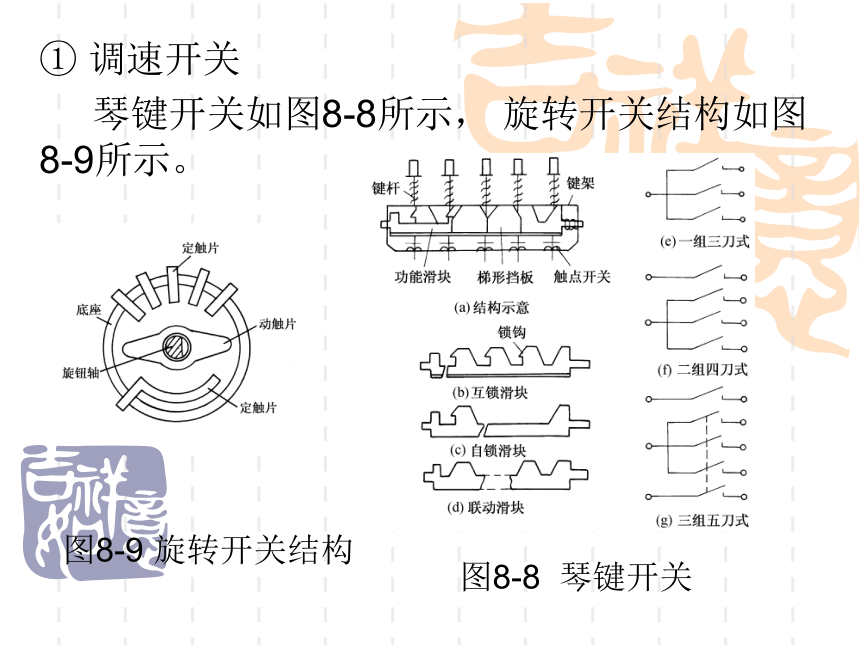

琴键开关如图8-8所示， 旋转开关结构如图8-9所示。
图8-8 琴键开关
图8-9 旋转开关结构
② 定时器

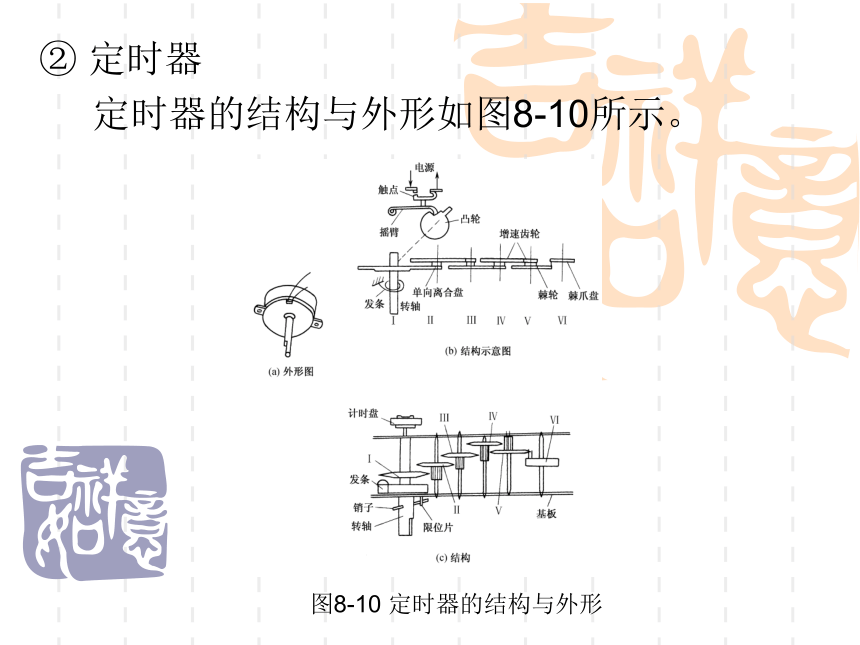

定时器的结构与外形如图8-10所示。
图8-10 定时器的结构与外形
③ 电容器

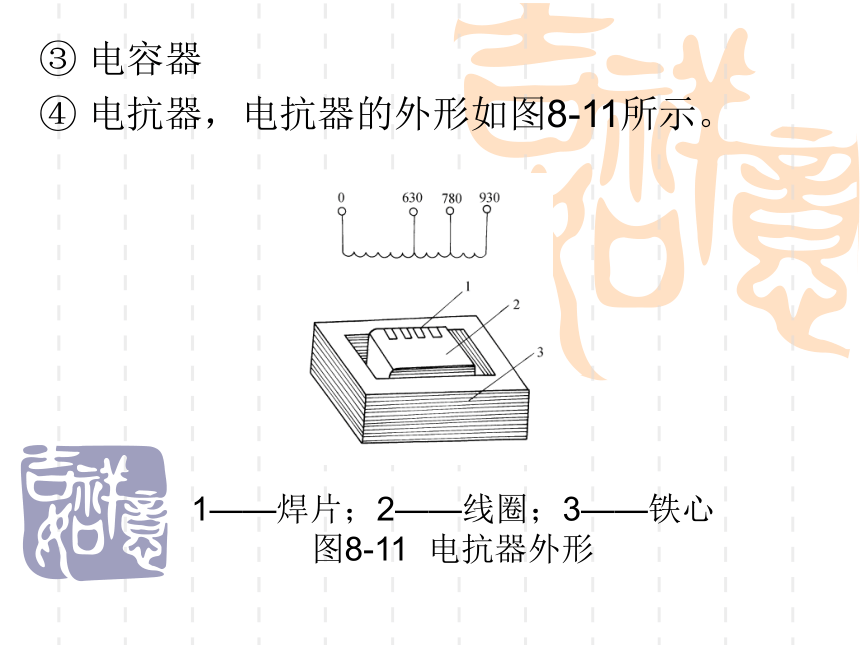

④ 电抗器，电抗器的外形如图8-11所示。
1——焊片；2——线圈；3——铁心
图8-11 电抗器外形
2. 吊扇的结构
吊扇的外形结构如图8-12所示，主要由扇头、扇叶、上下罩、吊杆、吊攀以及独立安装的调速器组成。
1——吊攀；2——上罩；3——吊杆；
4——下罩；5——扇叶；6——扇头
图8-12 吊扇的外形结构
（1）扇头
吊扇的电动机就是扇头，其结构如图8-13所示。
图8-13 吊扇的扇头结构
（2）扇叶
国产吊扇扇叶大多数采用三片扇叶，如图8-14所示 。
图8-14 吊扇扇叶
3. 转页扇的结构
常见的转页扇造型结构有4种类型，如图8-15所示。
图8-15 转页扇造型结构
无论转页扇的外形如何，其内部结构大致相同，典型结构如图8-16所示。
1——紧固环；2——导风轮；3——前壳；4——旋钮；5——定时器；6——琴键开关；7——电容器；8——摩擦传动总成；9——同步电动机；10——风叶；11——后壳；12——尾罩；13——风扇电动机；14——安全开关；15——底座
图8-16 转页扇典型结构
4. 排气扇的结构
（1）单向排气扇
　　图8-17为单向风压式排气扇结构图，它由扇叶、风罩、框架、气道，面板、翻板、电机等组成。
图8-17 单向风压式排气扇结构图
任务8.2 电风扇的拆装及主要零部件的检测
8.2.1 实践操作：台扇的拆装和检测
1. 电动机的拆装和检测
（1）图8-18是电扇电动机立体分解图，拆卸步骤如下：
图8-18 电扇电动机立体分解图
2. 摇头机构的拆装与调整
（1）拆卸
图8-19是这种摇头机构的立体分解图。
图8-19 摇头机构的立体分解图
3. 电抗器、定时器及琴键开关的检测
（1）电抗器的检测
采用单独指示灯绕组的电抗器一般有六根引出线，电路如图8-20所示。
图8-20 单独指示灯绕组的电抗器
8.2.2实践操作： 吊扇的拆装和装配
1．吊扇的拆卸
图8-21是吊扇机头的立体展开图。
图8-21 吊扇机头的立体展开图
任务8.3 电风扇的调速方法及控制电路分析
8.3.1 电抗器调速电路
图8-23所示为电抗器调速的台扇典型电路，该电路由电风扇电动机、电抗器、调速开关、定时器、电容器、指示灯等组成。
图8-23 电抗器调速台扇典型电路
8.3.2 抽头调速的电路图和接线图
典型的定子绕组抽头调速的台扇电路图和接线图如图8-24所示。
图8-24 典型的定子绕组抽头调速的台扇电路图和接线图
8.3.3 模拟自然风电路
图8-25所示为由时基电路555组成的模拟自然风电路。
图8-25 模拟自然风电路
8.3.4 其它电风扇控制原理
1. 吊扇控制电路
（1）典型控制电路
吊扇的典型电路如图8-26所示。
图8-26 吊扇的典型电路
（2）无级调速型控制电路
图8-27为常见的吊扇无级调速器电路。
图8-27 无级调速器电路
2. 转页扇控制电路
转页扇通常采用抽头调速，其典型电路如图8-28所示。
图8-28 转页扇抽头调速典型控制电路
小结
1.电风扇是由电动机带动扇叶旋转，以加速空气流动或使室内外空气变换，从而达到改变局部环境温度和湿度的一种电动器具。
2.电风扇分为台扇、吊扇、排气扇、转页扇等类型。
4.扇头是台扇中最复杂、最重要的部件，由电动机、前后端盖及摇头机构等组成。
5.电风扇常用的调速方法有：电抗器法、定子绕组抽头法和电子无级调速法等多种方法。
