项目7 电热清洁器具的拆装与维修
任务7.1 电熨斗
7.1.2 电熨斗的结构及工作原理
1. 调温型电熨斗

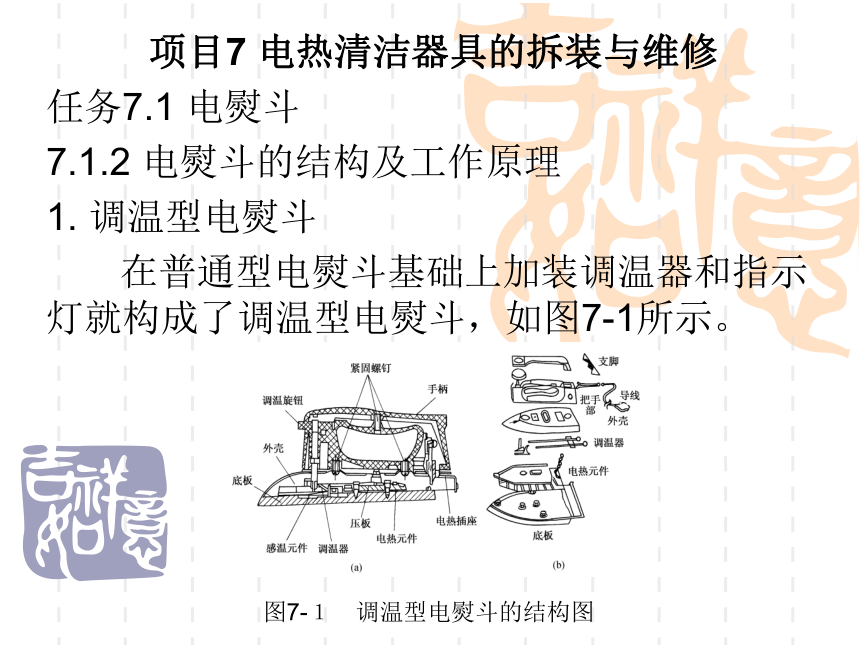

在普通型电熨斗基础上加装调温器和指示灯就构成了调温型电熨斗，如图7-1所示。
图7-１　调温型电熨斗的结构图

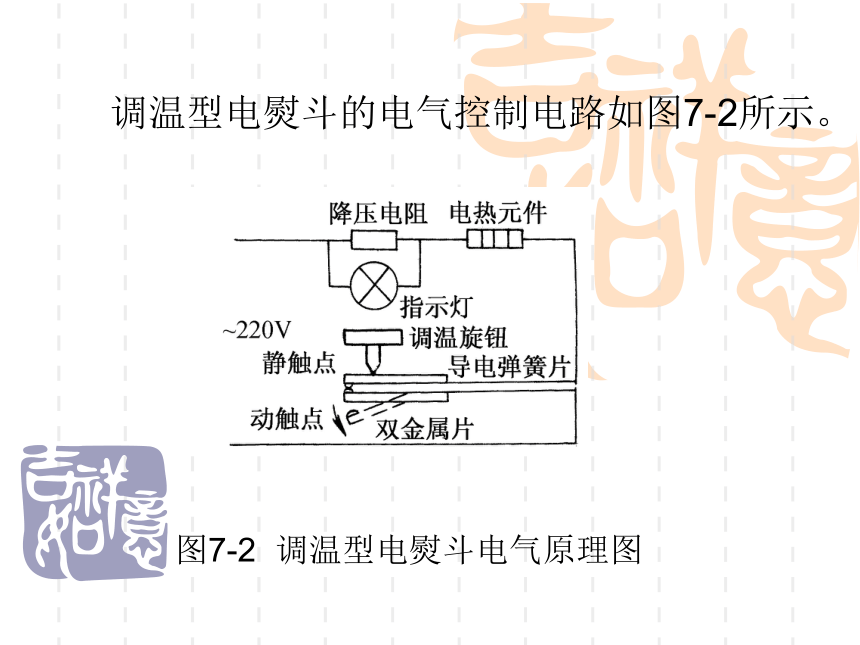

调温型电熨斗的电气控制电路如图7-2所示。
图7-2 调温型电熨斗电气原理图
2. 调温喷气型电熨斗

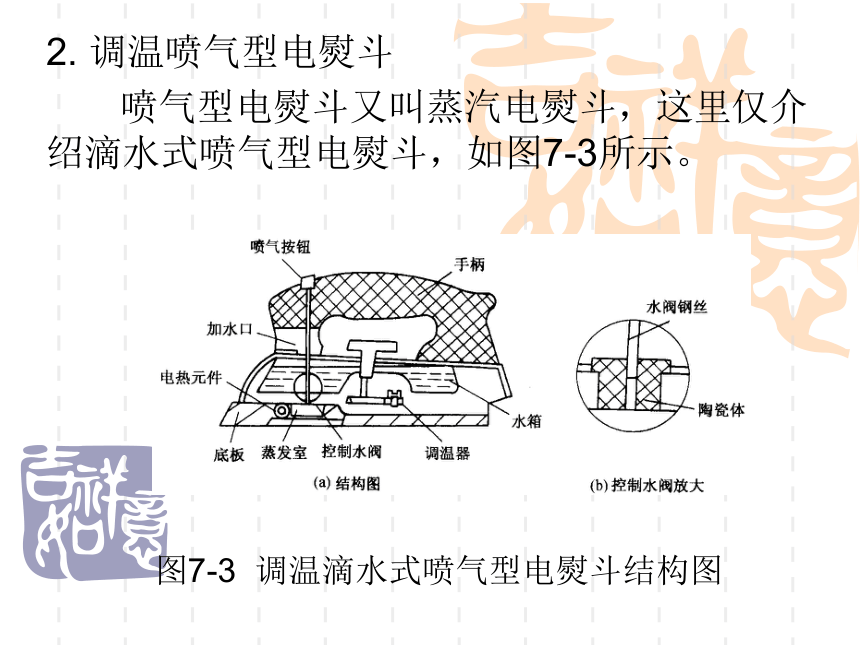

喷气型电熨斗又叫蒸汽电熨斗，这里仅介绍滴水式喷气型电熨斗，如图7-3所示。
图7-3 调温滴水式喷气型电熨斗结构图
3. 调温喷气喷雾型电熨斗

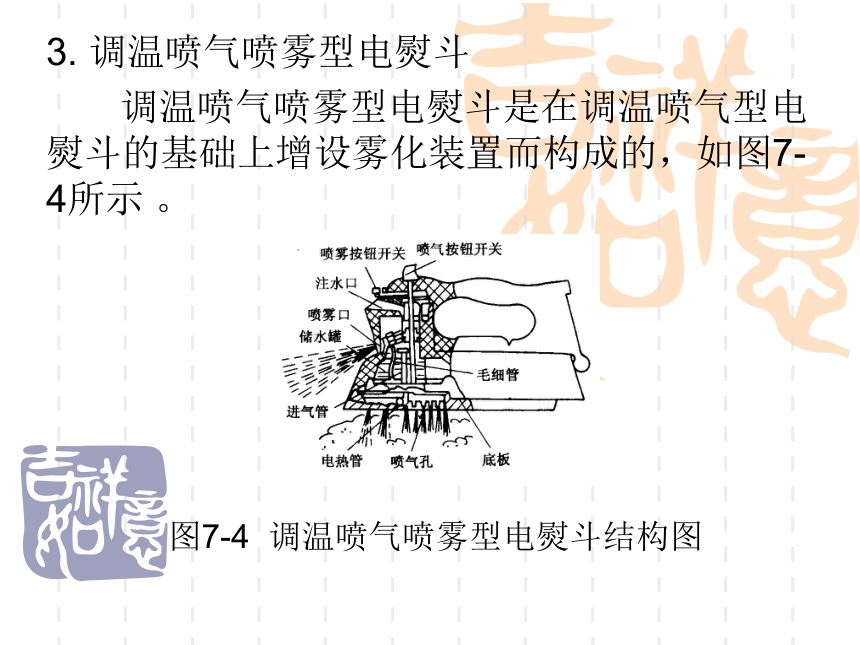

调温喷气喷雾型电熨斗是在调温喷气型电熨斗的基础上增设雾化装置而构成的，如图7-4所示 。
图7-4 调温喷气喷雾型电熨斗结构图
4. 离子型电熨斗

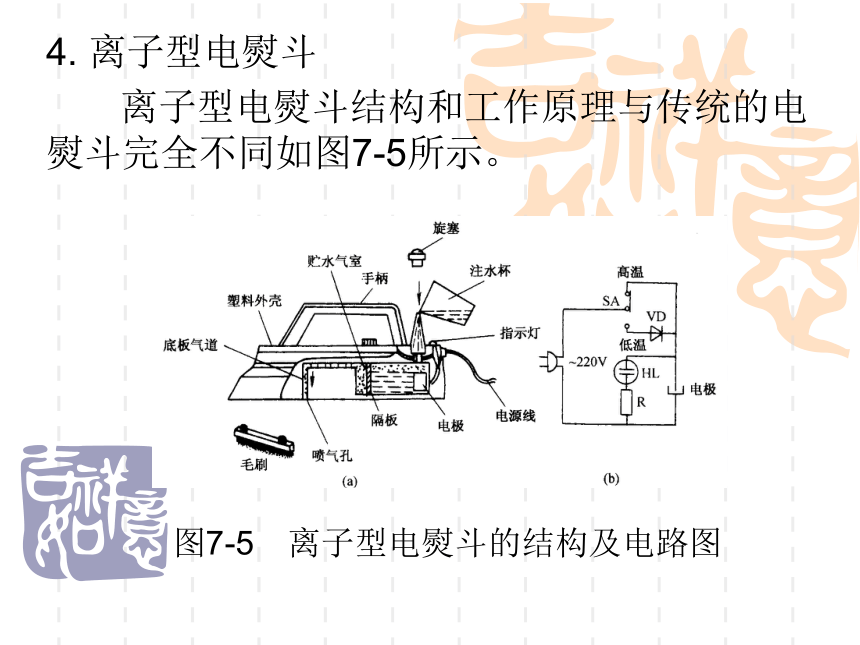

离子型电熨斗结构和工作原理与传统的电熨斗完全不同如图7-5所示。
图7-5　离子型电熨斗的结构及电路图
任务7.2 洗碗机
7.2.1 洗碗机的基本结构

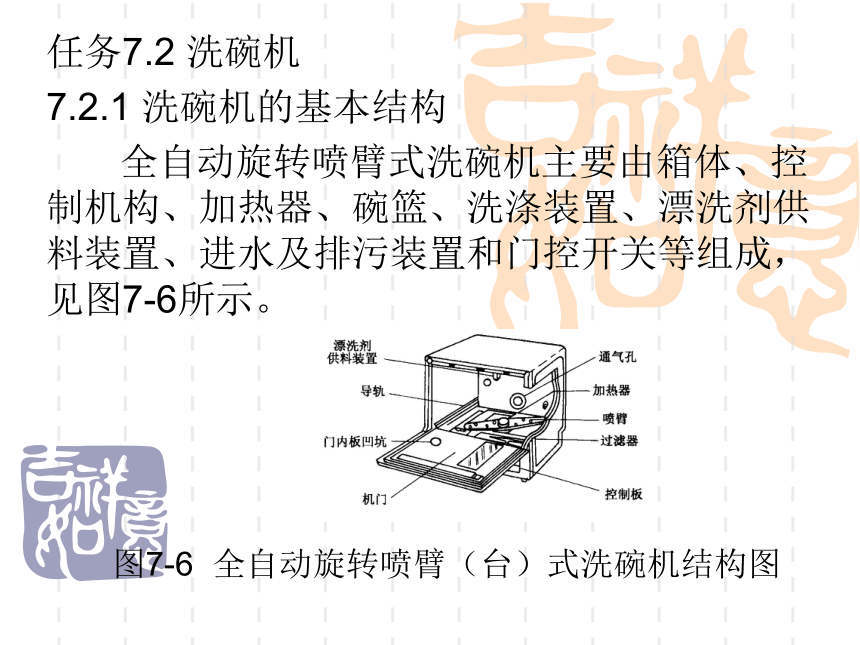

全自动旋转喷臂式洗碗机主要由箱体、控制机构、加热器、碗篮、洗涤装置、漂洗剂供料装置、进水及排污装置和门控开关等组成，见图7-6所示。
图7-6 全自动旋转喷臂（台）式洗碗机结构图

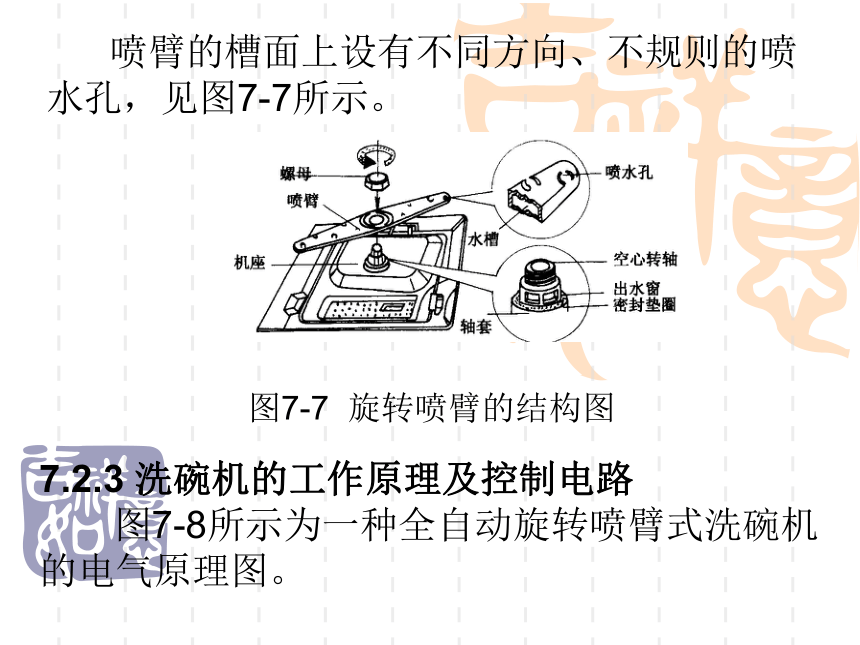

喷臂的槽面上设有不同方向、不规则的喷水孔，见图7-7所示。
图7-7 旋转喷臂的结构图
7.2.3 洗碗机的工作原理及控制电路
图7-8所示为一种全自动旋转喷臂式洗碗机的电气原理图。
图7-8 全自动旋转喷臂式洗碗机电气原理图
任务7.3 电子消毒柜
7.3.2 高温型电子消毒柜的结构及工作原理
１．基本结构
高温型电子消毒柜结构见图7-9所示。
图7-9　高温型电子消毒柜的结构图
２．工作原理
高温型电子消毒柜的电气原理如图7-10所示。
图7-10 高温型电子消毒柜的电气原理图
*3.　智能型高温电子消毒柜简介
图7-11是利用集成电路N1（7107）的一种智能型高温电子消毒柜的控制电路。
图7-11　智能型高温电子消毒柜控制电路
7.3.3 低温型电子消毒柜的结构及工作原理
2．工作原理
常用的臭氧发生器的激发器有两类，现介绍一种常见的电子脉冲臭氧发生器的电路，见图7-12所示。
图7-12 电子脉冲式臭氧发生器电原理图
低温型电子消毒柜的电原理如图7-13所示 。
图7-13 低温型电子消毒柜电原理图
7.3.4 双功能型电子消毒柜
1．基本结构
双功能型电子消毒柜一般采用双门双柜双温结构，见图7-14所示。
图7-14 双功能型电子消毒柜结构图
2．工作原理
双功能型电子消毒柜的工作原理与高温型和低温型电子消毒柜基本相同，其电气原理如图7-15所示。
图7-15 双功能型电子消毒柜电气原理图
小结
１．电熨斗有普通型、调温型、ＰＴＣ恒温型、喷气型、喷雾型和离子型等，重点掌握调温喷汽型电熨斗的结构特点和工作原理。
2．重点掌握电熨斗通电后不热及漏电故障的检修。
3．掌握全自动旋转喷臂式洗碗机的基本结构和工作原理。
4．掌握高温型和低温型电子消毒柜的工作原理。
5．了解智能型高温电子消毒柜的控制原理。
