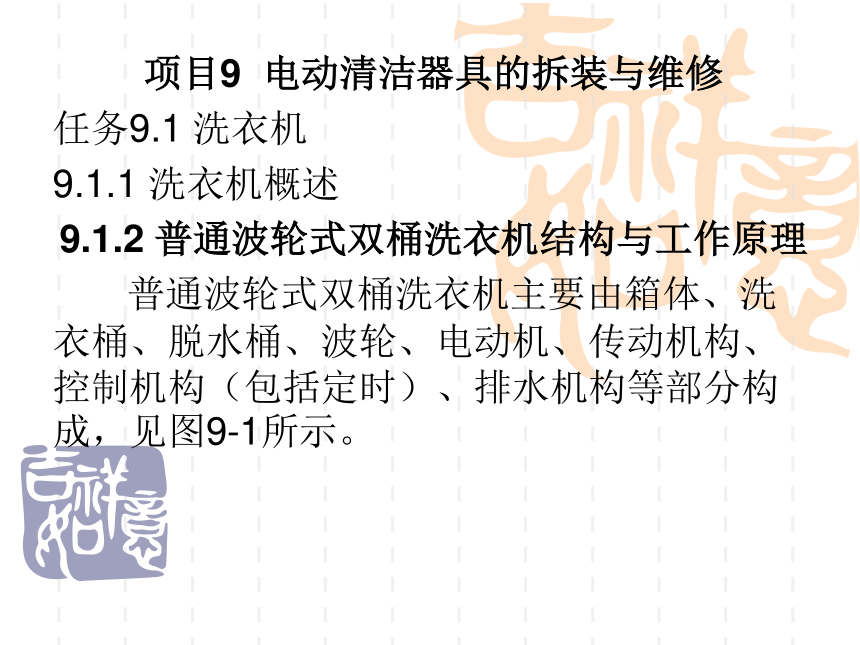

项目9 电动清洁器具的拆装与维修
任务9.1 洗衣机
9.1.1 洗衣机概述
9.1.2 普通波轮式双桶洗衣机结构与工作原理

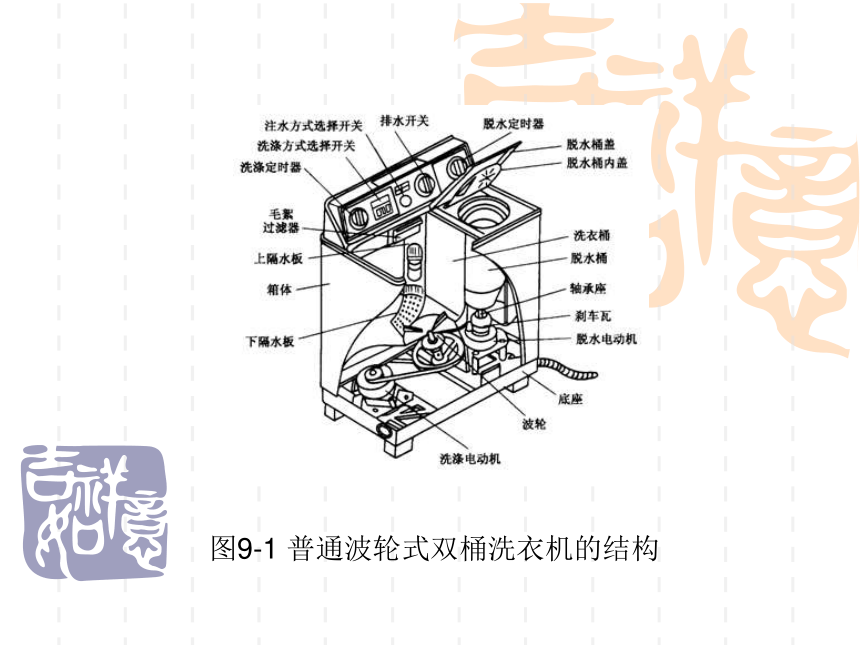

普通波轮式双桶洗衣机主要由箱体、洗衣桶、脱水桶、波轮、电动机、传动机构、控制机构(包括定时)、排水机构等部分构成,见图9-1所示。
图9-1 普通波轮式双桶洗衣机的结构
2. 洗衣桶

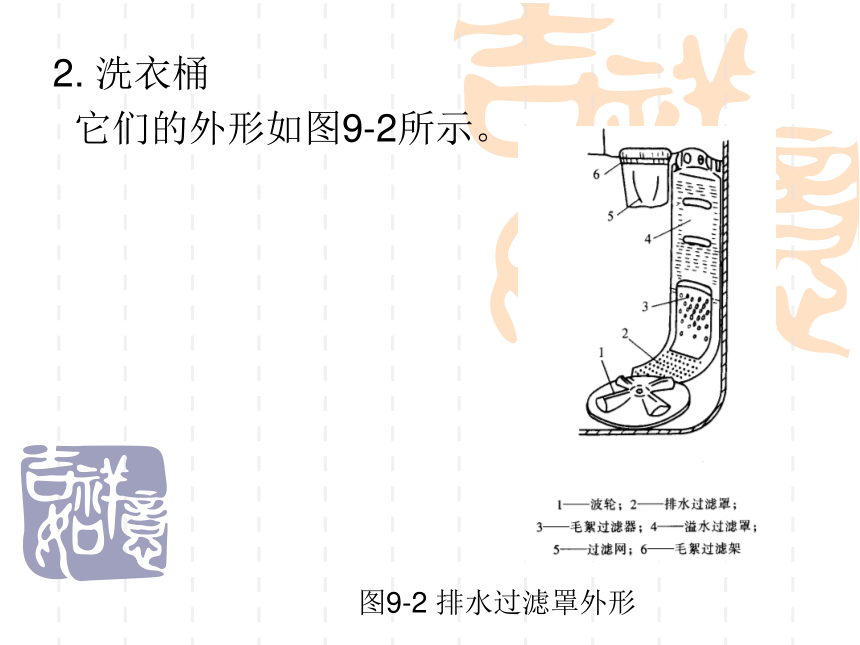

它们的外形如图9-2所示。
图9-2 排水过滤罩外形

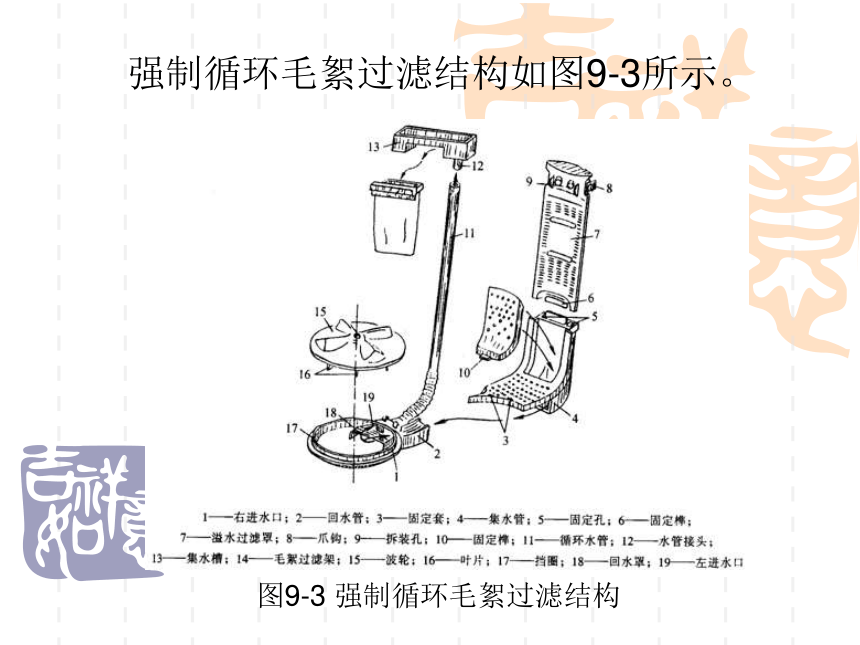

强制循环毛絮过滤结构如图9-3所示。
图9-3 强制循环毛絮过滤结构
4.波轮

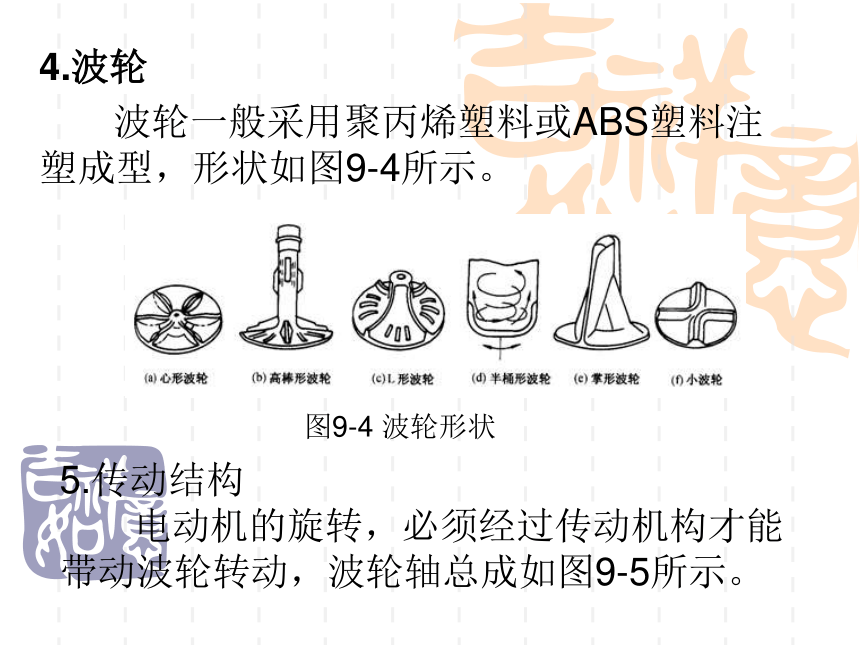

波轮一般采用聚丙烯塑料或ABS塑料注塑成型,形状如图9-4所示。
图9-4 波轮形状
5.传动结构

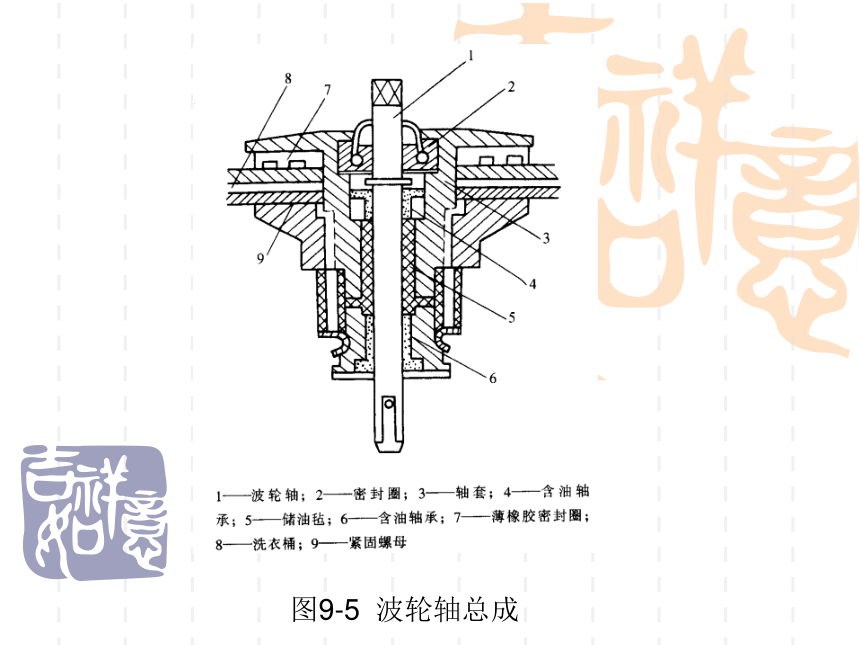

电动机的旋转,必须经过传动机构才能带动波轮转动,波轮轴总成如图9-5所示。
图9-5 波轮轴总成
6.电动机
(1)洗涤电动机。

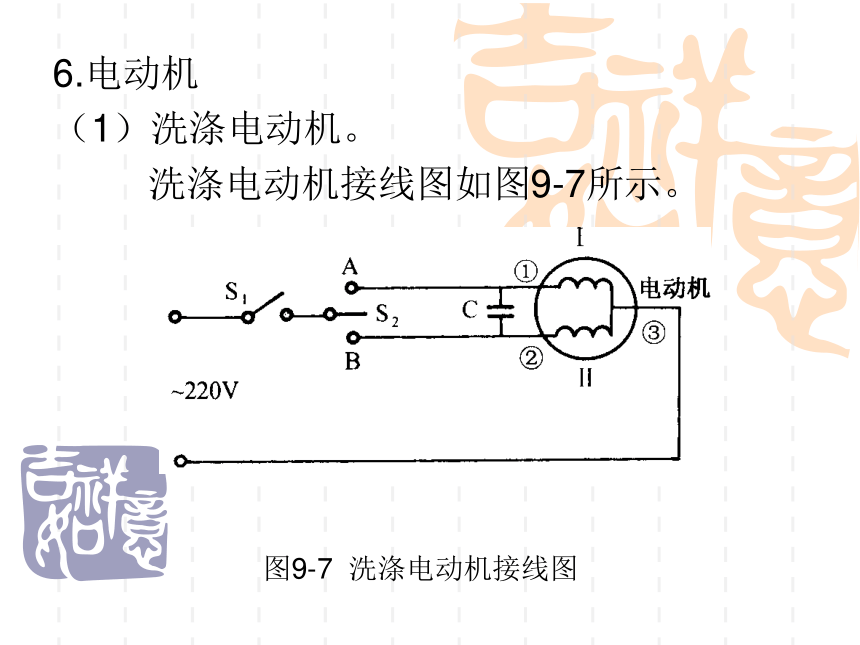

洗涤电动机接线图如图9-7所示。
图9-7 洗涤电动机接线图
(2)脱水电动机。
脱水电动机是直接驱动脱水桶运转的。其结构如图9-8所示。
图9-8 脱水电动机结构

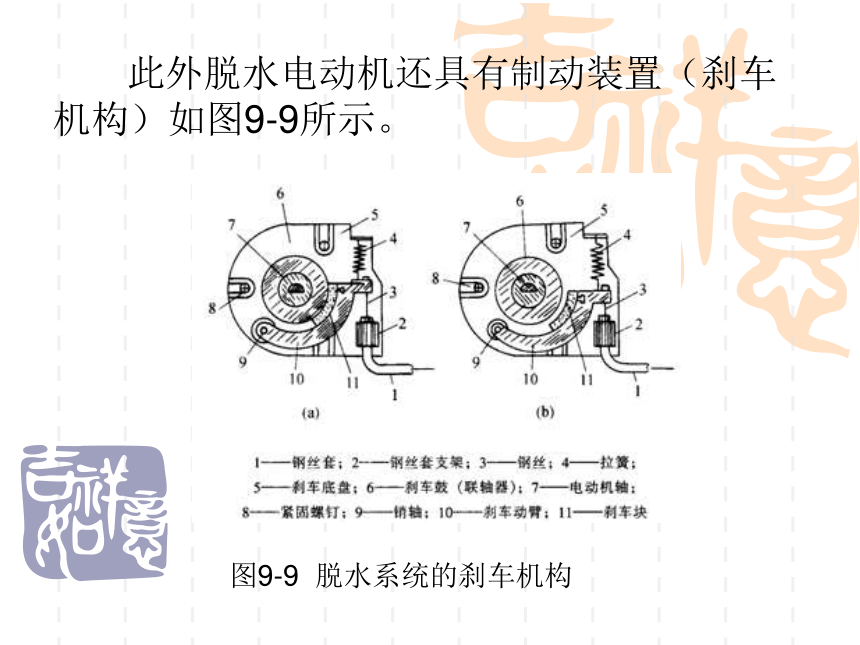

此外脱水电动机还具有制动装置(刹车机构)如图9-9所示。
图9-9 脱水系统的刹车机构
8.进、排水系统

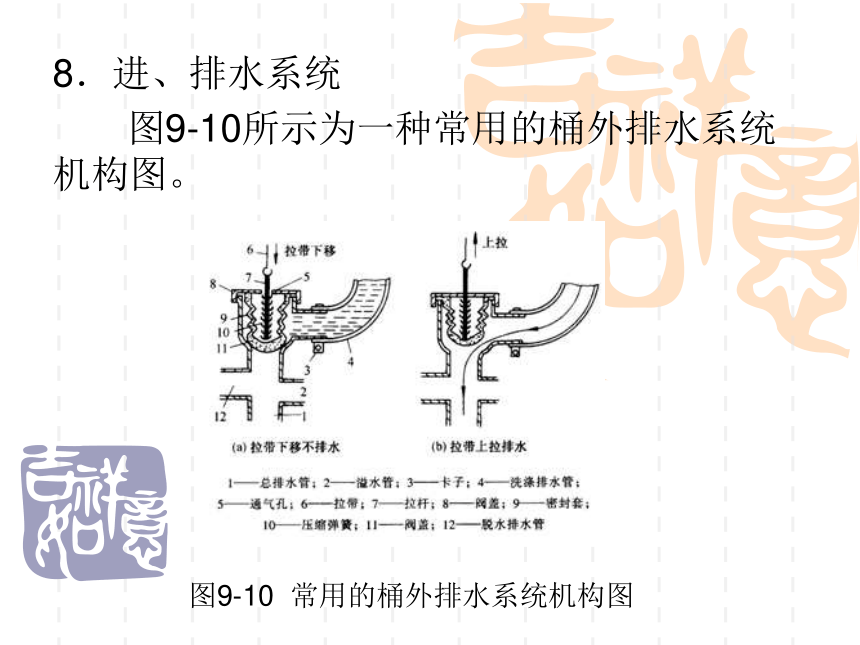

图9-10所示为一种常用的桶外排水系统机构图。
图9-10 常用的桶外排水系统机构图
9.1.3 波轮式全自动洗衣机的结构与工作原理

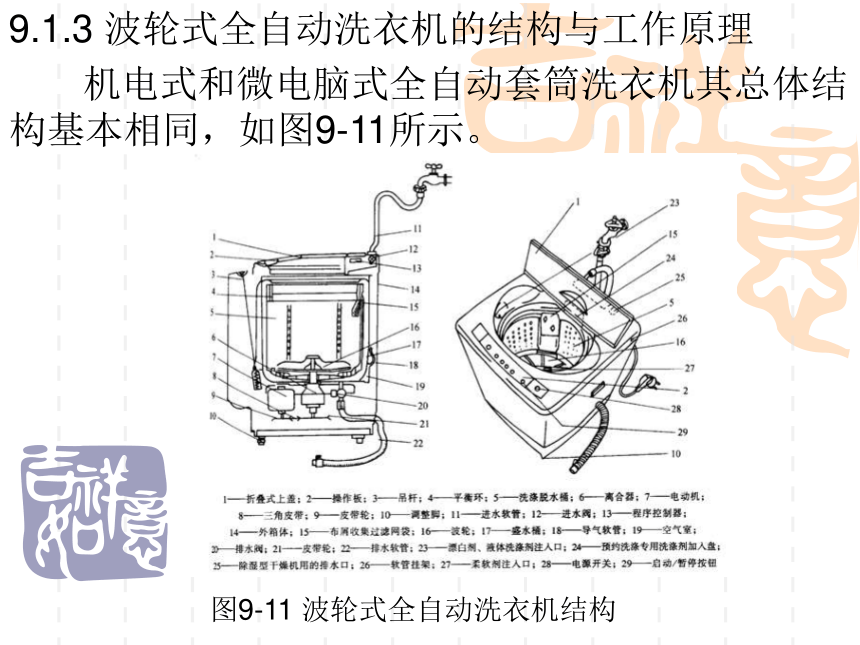

机电式和微电脑式全自动套筒洗衣机其总体结构基本相同,如图9-11所示。
图9-11 波轮式全自动洗衣机结构

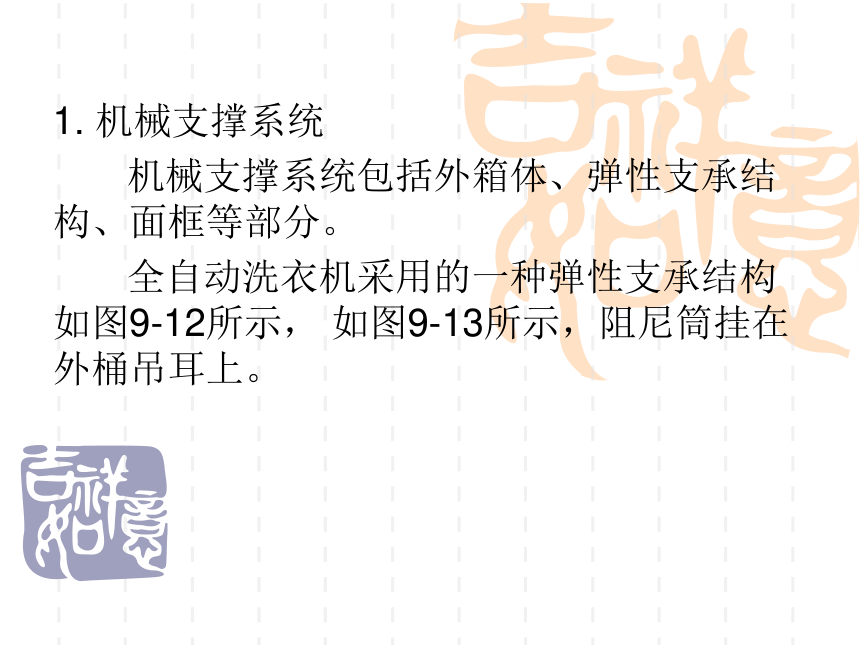

1. 机械支撑系统
机械支撑系统包括外箱体、弹性支承结构、面框等部分。
全自动洗衣机采用的一种弹性支承结构如图9-12所示, 如图9-13所示,阻尼筒挂在外桶吊耳上。
图9-12 弹性支承结构 图9-13 阻尼筒结构
2. 洗涤脱水系统
洗涤脱水桶的结构如图9-14所示。
图9-14 洗涤脱水桶的结构
3. 传动系统
全自动洗衣机的传动系统由电动机、离合器、三角带和电容器组成。
(1) 电动机
电动机主要由定子、转子、端盖和轴承等组成,如图9-15所示。
图9-15 洗衣机电动机的结构
(2) 离合器
减速离合器的总承分解图如图9-16所示,它的结构如图9-17所示。
图9-16 减速离合器的总承分解图
图9-17 减速离合器的结构
4. 进水、排水系统
  全自动洗衣机的进水、排水系统主要由进水电磁阀、排水阀和水位开关等组成。进水阀由电磁线圈、可动铁心、橡皮膜、弹簧等组成,其结构如图9-18所示,
图9-18 进水电磁阀结构
(2) 水位开关
水位开关又叫水位压力开关、水位传感器、水位控制器,它是利用洗衣桶内水位所产生的压力来控制触点开关的通断,其基本结构如图9-19所示。
图9-19 水位开关基本结构及水压传递系统
水位开关动作的过程如图9-20所示。水位开关的连接作用如图9-21所示。
图9-20 水位开关动作示意图
图9-21 水位开关的连接作用
(3)排水电磁阀
排水电磁阀由电磁铁与排水阀组成,如图9-22所示,电磁铁和排水阀是两个独立的部件,两者之间以排水阀杆连接起来。
图9-22 排水电磁阀的组成
5. 电气控制系统
(1)安全开关
安全开关又称盖开关或微动开关,如图9-23所示为一种全自动洗衣机的防振型安全开关。
图9-23 全自动洗衣机的防振型安全开关
9.1.4 滚筒式全自动洗衣机的基本结构
滚筒式全自动洗衣机尽管型号很多,但其基本结构大致相同,基本结构如图9-24所示。
图9-24 滚筒式全自动洗衣机基本结构
2. 传动部分
如图9-25所示。
图9-25 滚筒式全自动洗衣机的传动系统
9.1.5实践操作: 洗衣机的拆装
分解图见图9-26、图9-27、图9-28及图9-29所示。
图9-26 洗涤电动机立体分解图
图9-27 排波轮轴组件立体分解图
图9-28 水阀组件立体分解图
图9-29 脱水系统立体分解图
2. 套桶洗衣机的拆装
传动系统和排水电磁阀的立体展开图分别如图9-30(洗衣机桶底向上)和图9 - 31所示。
图9-30 传动系统立体展开图
图9-31 排水电磁阀立体展开图
9.1.6 洗衣机的洗涤原理
1. 普通双桶波轮式洗衣机典型电路分析
图9-32为普通双桶波轮式洗衣机控制电路电气原理图。
  使用洗衣机时,首先按下所需要洗涤选择开关,例如按下强洗(单向)洗涤按键,如图9-33所示,然后顺时针方向转动洗涤定时器至需要设定的时间位置,直到定时器主触点断开,电动机停止转运。
图9-32普通双桶波轮式洗衣机电气原理图 图9-33强洗(单向)洗涤状态
2. 波轮式全自动洗衣机的电气原理
全自动洗衣机控制系统方框图如图9-34所示。
图9-34 全自动洗衣机控制系统方框图
(1)机电式程控器全自动洗衣机
图9-36为标准全自动程序的逻辑时序图。
图9-35 机电式程控器全自动洗衣机的电气原理图
  微电脑控制全自动洗衣机程序控制电路如图9-37所示。
图9-37 微电脑控制全自动洗衣机程序控制电路
3. 滚筒式全自动洗衣机电路的控制原理
  电脑式滚筒全自动洗衣机整机电路如图9-38所示。
图9-38 电脑式滚筒全自动洗衣机整机电路
任务9.2 吸尘器
9.2.1 吸尘器概述
1. 吸尘器的类型及特点
立式与卧式吸尘器外形如图9-39所示。
图9-39 吸尘器外形
9.2.2 吸尘器的基本结构
  吸尘器主要由外壳体、吸尘部、电动机、风机、消声装置及附件等组成。立式吸尘器结构如图9-40所示。
图9-40 立式吸尘器结构
卧式吸尘器电动机的主轴平行于地面安装,、具体结构如图9-41所示。旋转刷式地毯吸尘器的结构如图9-42所示。
图9-41 卧式吸尘器结构图 图9-42 旋转刷式地毯吸尘器结构图
  风机是吸尘器产生负压的部件,一般由离心式叶轮、导轮和风罩等组成,具体结构如图9-43所示。
图9-43 风机结构图
9.2.3 吸尘器的拆装及主要零部件的检测
图9-44和图9-45是卧式吸尘器的立体展开图。
图9-44 吸尘器前部零部件展开图
图9-45 吸尘器后部零部件展开图
9.2.4 吸尘器工作原理及控制电路
1. 开关控制的吸尘器电路
图9-46为单转速单开关的吸尘器电路。
图9-46 单转速单开关的吸尘器电路
2.充电式吸尘器电路
  图9-47为充电式小型吸尘器的电路图。
图9-47 充电式小型吸尘器的电路图
3. 电子调速的吸尘器电路
(1)双速电子调速吸尘器的电路
图9-48为双速电子调速吸尘器电路。
图9-48 双速电子调速吸尘器电路
(2)无级调速的吸尘器电路
图9-49为无级调速的吸尘器电路。
图9-49 无级调速的吸尘器电路
小结
1.洗衣机是利用机械作用代替手工劳动来完成洗涤衣物的,是现代家庭中不可缺少的一种家用电动器具。
2.洗衣机一般按照自动化程度、洗涤方式和结构型式分类。洗衣机的规格是指一次能洗涤干衣物的最大重量。
3.洗衣机故障检修的一般步骤是:观察故障现象,分析判断故障部位和原因,检查验证     分析判断的结果,针对故障部位的器件进行修理或更换。
4.吸尘器是利用电动机高速旋转产生真空的原理来达到吸尘的目的,是现代家庭、宾馆、酒店等场所广泛使用的一种电动器具。
5.吸尘器通常按其外形、使用功能等进行分类,吸尘器的规格是按其输入功率来划分的。
6.吸尘器主要由壳体、吸尘部、电动机、风机、消音装置及附件等组成。
