项目6 电热取暖器的拆装与维修
任务6.1 石英管式取暖器

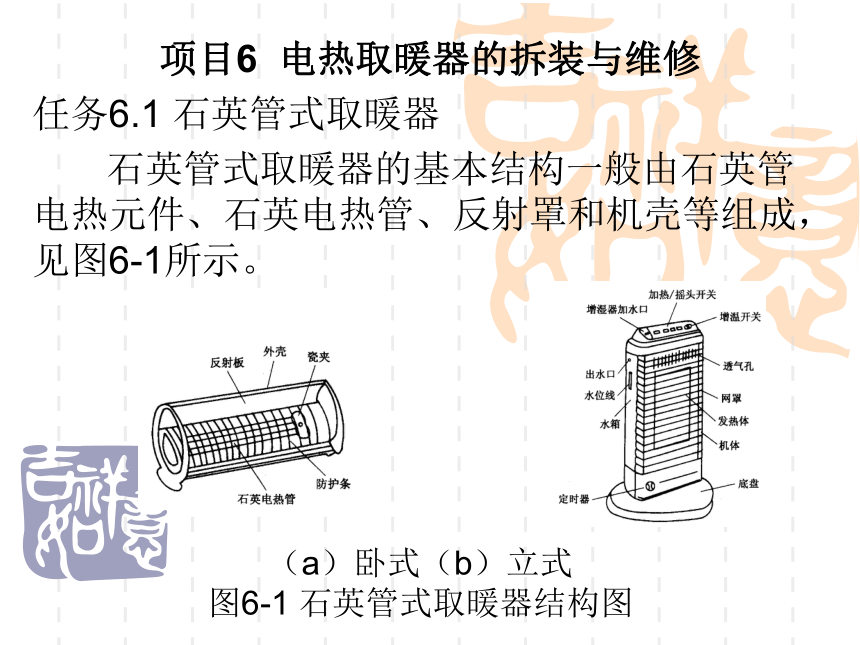

石英管式取暖器的基本结构一般由石英管电热元件、石英电热管、反射罩和机壳等组成，见图6-1所示。
（a）卧式（b）立式
图6-1 石英管式取暖器结构图
6.1.3 石英管式取暖器的工作原理
（1）立式单管石英电暖器

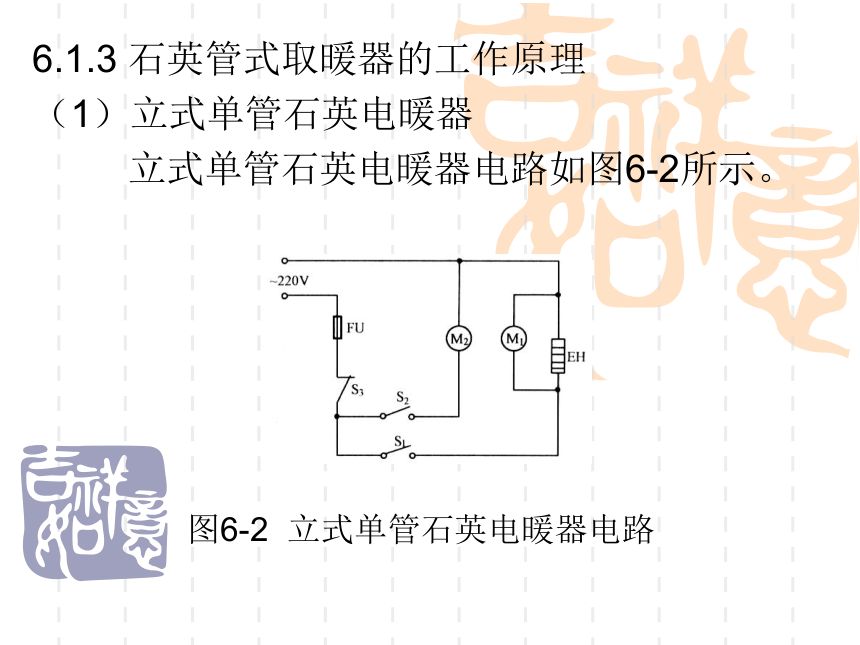

立式单管石英电暖器电路如图6-2所示。
图6-2 立式单管石英电暖器电路
（2）立式双管石英电暖器

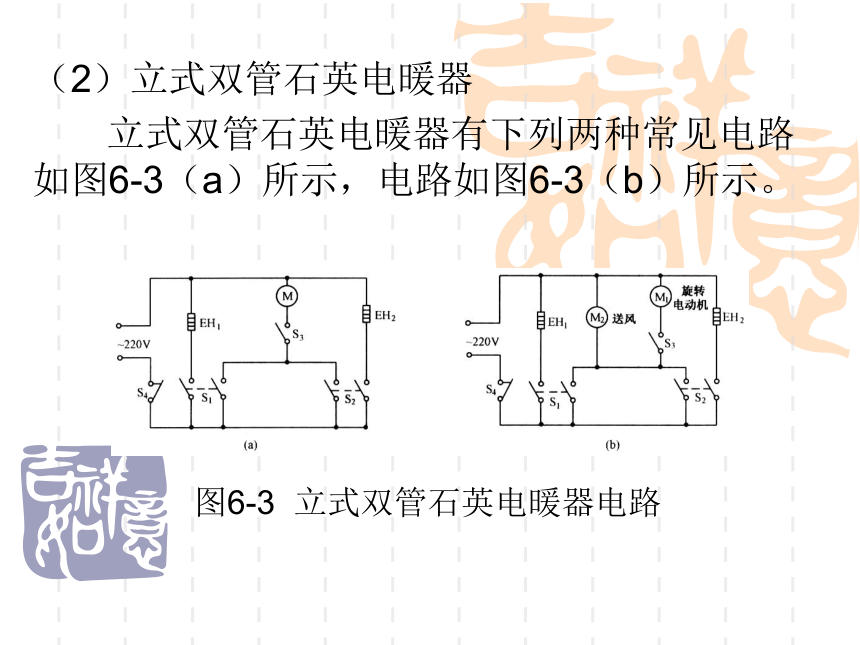

立式双管石英电暖器有下列两种常见电路如图6-3（a）所示，电路如图6-3（b）所示。
图6-3 立式双管石英电暖器电路
（2）卧式双管石英电暖器

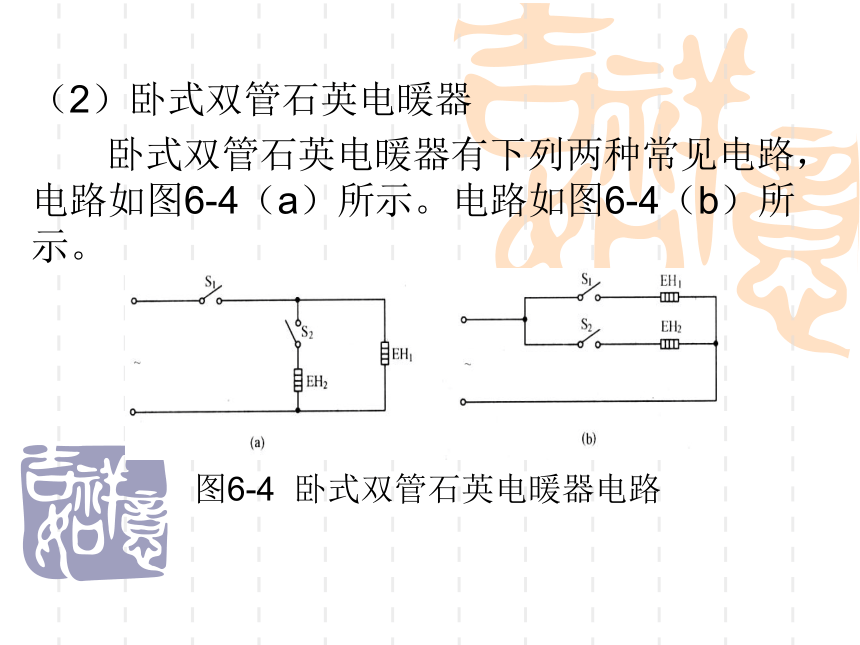

卧式双管石英电暖器有下列两种常见电路，电路如图6-4（a）所示。电路如图6-4（b）所示。
图6-4 卧式双管石英电暖器电路
任务6.2 电热油汀

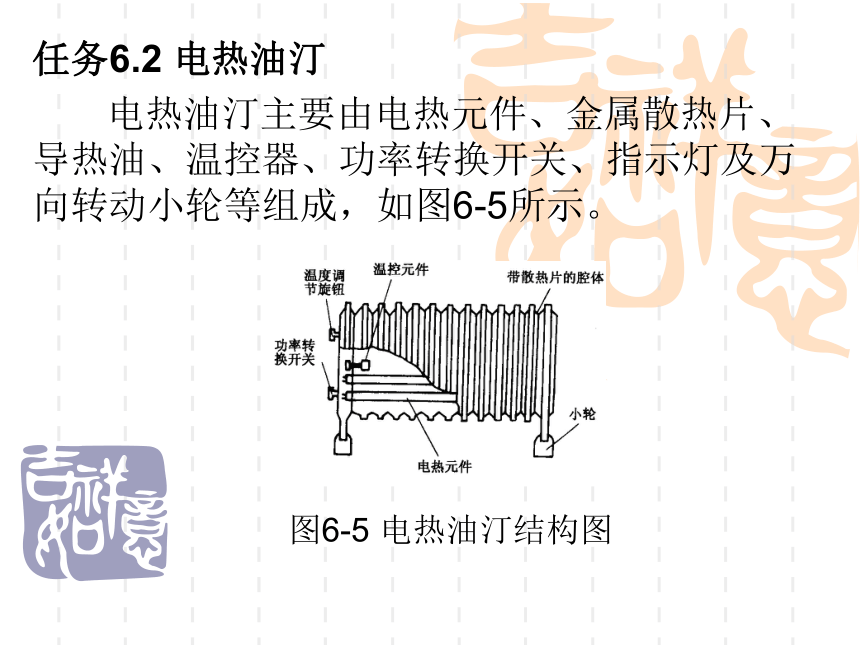

电热油汀主要由电热元件、金属散热片、导热油、温控器、功率转换开关、指示灯及万向转动小轮等组成，如图6-5所示。
图6-5 电热油汀结构图

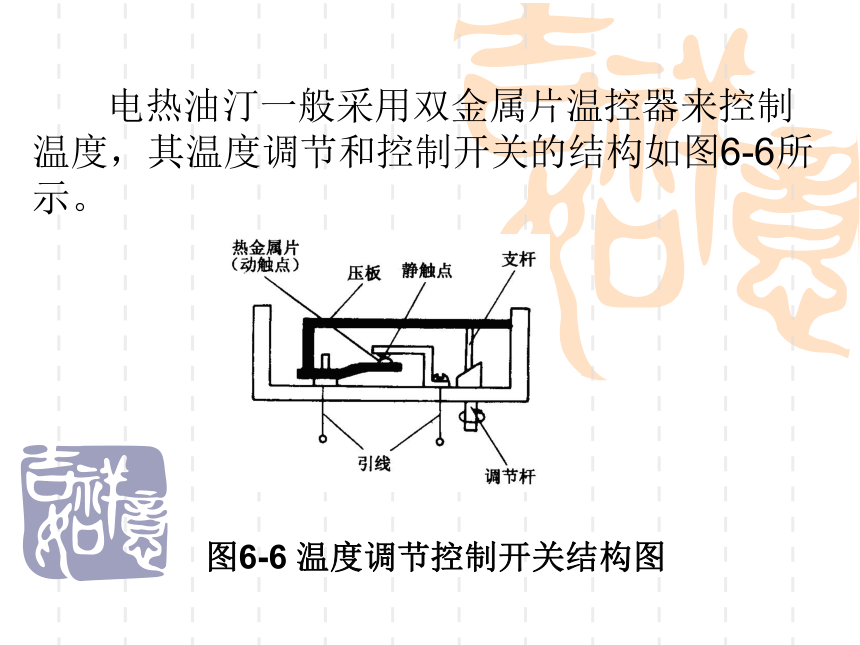

电热油汀一般采用双金属片温控器来控制温度，其温度调节和控制开关的结构如图6-6所示。
图6-6 温度调节控制开关结构图
6.2.2 电热油汀的工作原理

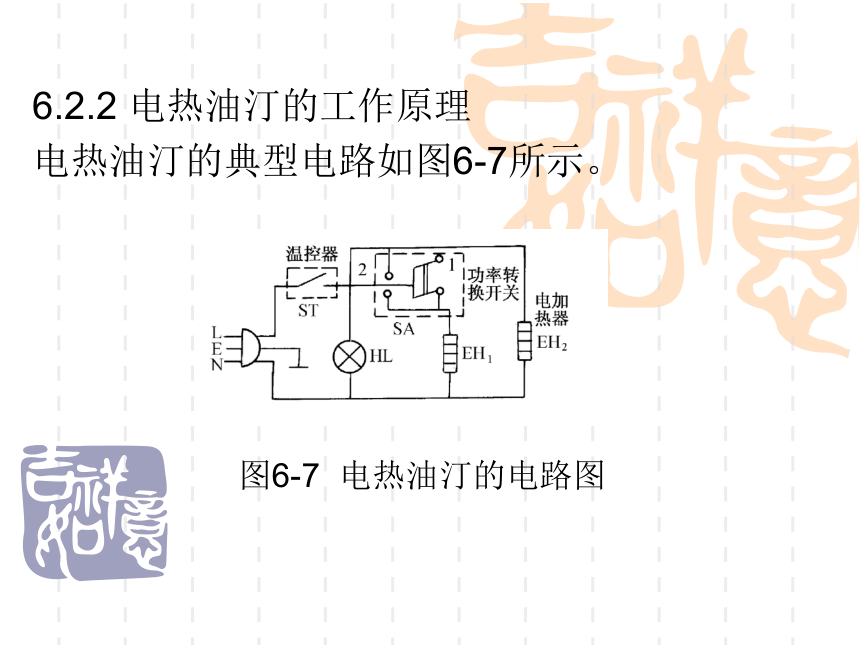

电热油汀的典型电路如图6-7所示。
图6-7 电热油汀的电路图
任务6.3 暖风机
6.3.1 暖风机的分类与结构
图6-8为常见的一种轴流式暖风机的基本结构图。
图6-8 暖风机的基本结构图
6.3.3 暖风机的工作原理
图6-9中两种暖风机的工作原理大体相同，（a）图中设有2档温度调节，而（b）图中设有3档温度调节。
图6-9 两种暖风机的电路图
任务6.4 电热褥
电热褥一般分为电热线、褥体和控制电路三部分，见图6-10所示。
图6-10 电热褥结构图
（1）电热线
现在的电热褥如图6-11（a）所示。另外一种与电子控制相配合的更安全的电热线目前已被广泛采用，如图6-11（b）所示。
图6-11　电热褥电热元件结构图
6.4.3 电热褥的工作原理
1．普通型电热褥的工作原理
普通型电热褥的电路比较简单，如图6-12所示。
图6-12 普通型电热褥的控制电路
2．二极管整流调温型电热褥工作原理
二极管整流调温型控制电路是在普通型电路上串接一只二极管与一只三档位转换开关组成，如图6-13所示。
图6-13 二极管调温型电热褥的控制电路
3．电热线串、并联换接调温型电热褥工作原理
这种电热褥如图6-14所示。
图6-14 电热线串、并联换接调温型电热褥电路图
小结
1．电热取暖器有直接取暖器和间接取暖器两大类。
2 . 电热油汀主要由电热元件、金属散热片、导热油、温控器、功率转换开关、指示灯及万向转动小轮等组成，它是以金属电热管为加热元件，以YD系列油剂作为导热油。
3．电热褥不仅可用作取暖，还可作为理疗、保健用品，其配上适当的温控器和附件，还可用作孵化家禽、育苗催芽等 。
