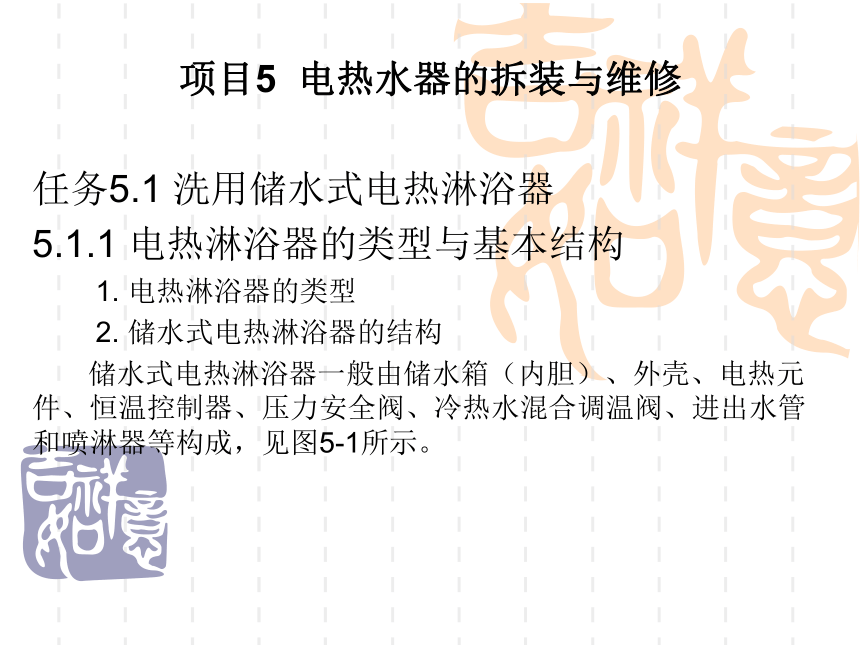

项目5 电热水器的拆装与维修
任务5.1 洗用储水式电热淋浴器
5.1.1 电热淋浴器的类型与基本结构
1. 电热淋浴器的类型
2. 储水式电热淋浴器的结构

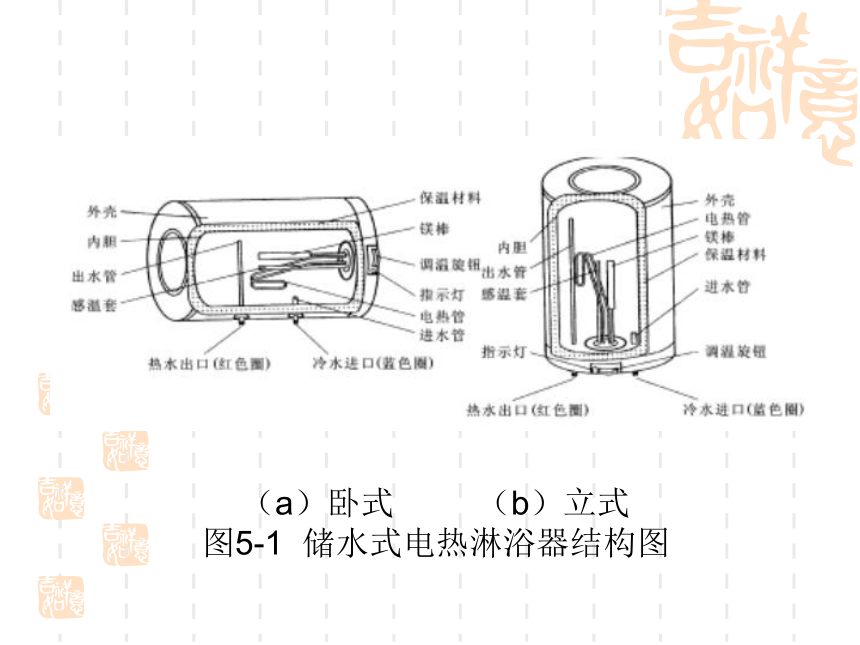

储水式电热淋浴器一般由储水箱（内胆）、外壳、电热元件、恒温控制器、压力安全阀、冷热水混合调温阀、进出水管和喷淋器等构成，见图5-1所示。
（a）卧式 （b）立式
图5-1 储水式电热淋浴器结构图
5.1.2 实践操作：电热淋浴器的拆装及主要零部件的检测
1. 电热淋浴器的拆装

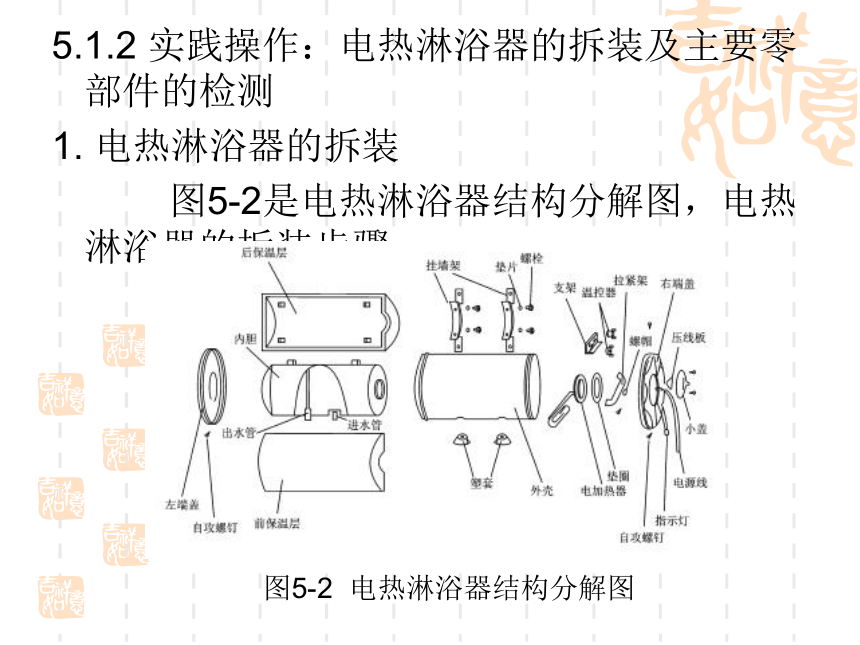

图5-2是电热淋浴器结构分解图，电热淋浴器的拆装步骤：
图5-2 电热淋浴器结构分解图
5.1.3 电热淋浴器的工作原理

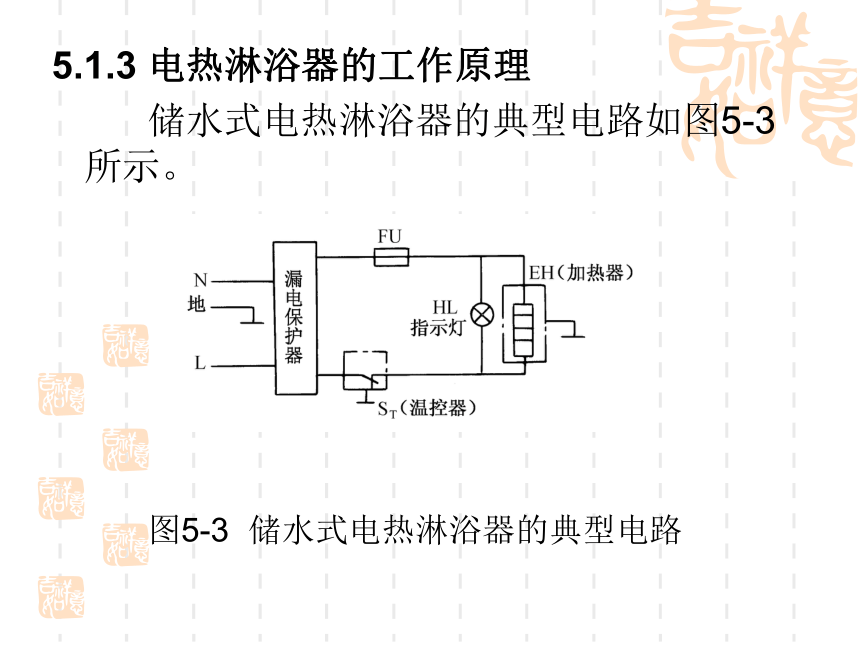

储水式电热淋浴器的典型电路如图5-3所示。
图5-3 储水式电热淋浴器的典型电路
任务5.2 食用储水式电热饮水机
5.2.1 电热饮水机的基本结构

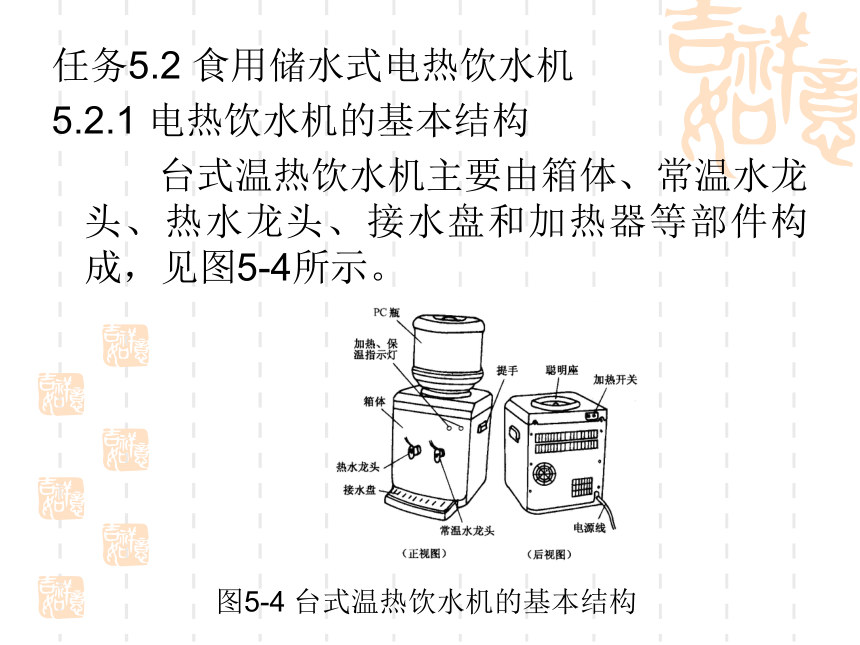

台式温热饮水机主要由箱体、常温水龙头、热水龙头、接水盘和加热器等部件构成，见图5-4所示。
图5-4 台式温热饮水机的基本结构

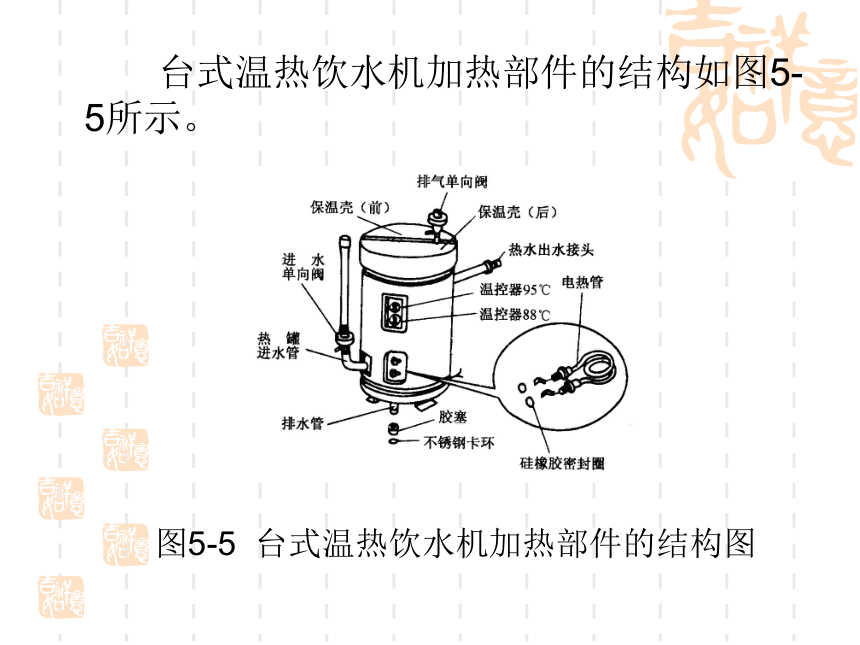

台式温热饮水机加热部件的结构如图5-5所示。
图5-5 台式温热饮水机加热部件的结构图
5.2.3 电热饮水机的工作原理
温热饮水机基本电路主要由加热电路和指示电路两大部分组成，见图5-6所示。
图5-6 温热饮水机基本电路图
任务5.3 食用储水式电热水瓶
5.3.1 电热水瓶的基本结构
手动气压电热开水瓶和电动气压开水瓶的结构如图5-7所示。
（a）手动气压电热开水瓶结构 （b）电动气压电热开水瓶结构
图5-7 电热开水瓶结构图
5.3.2 电热水瓶的工作原理
1．普通型电热开水瓶的工作原理
图5-8是普通型电热开水瓶的电气原理图。
图5-8 普通型电热开水瓶的电气原理图
2．电动气压电热开水瓶的工作原理
图5-9是常见的一种电动气压电热开水瓶的电气原理图。
图5-9 电动气压电热开水瓶电气原理图
小结
1．储水式电热淋浴器主要由储水箱、加热器、恒温控制器、压力安全阀、调温阀和喷淋器等组成。
2.　储水式电热淋浴器的温控元件通常用双金属片温控器、压力式温控器和电子温控器等，其中电子温控器更加安全可靠，避免了一般温控器触点间拉弧等问题。
3．应重点掌握储水式电热淋浴器“指示灯亮，但水不热”、“水太热或含有蒸气”及“漏电”等故障的检修方法。
4．温热饮水机的加热系统主要由热罐、电热管、保温壳、温控器等组成，一般均装有自动复位和手动复位两种温控器。
5．着重掌握温热饮水机“加热指示灯亮仍不能加热”和“加热指示灯不亮但能加热”以及“漏电”等故障的检修。
6．电热开水瓶一般分为手动气压电热开水瓶和电动气压电热开水瓶两大类，主要由外壳、瓶盖、内胆、底盘、温控器、加热器、显示系统和出水控制系统组成。
