项目3 常用电子元器件及维修工具的使用
任务3.1 控制电路中常用电子元器件
3.1.1 电阻器

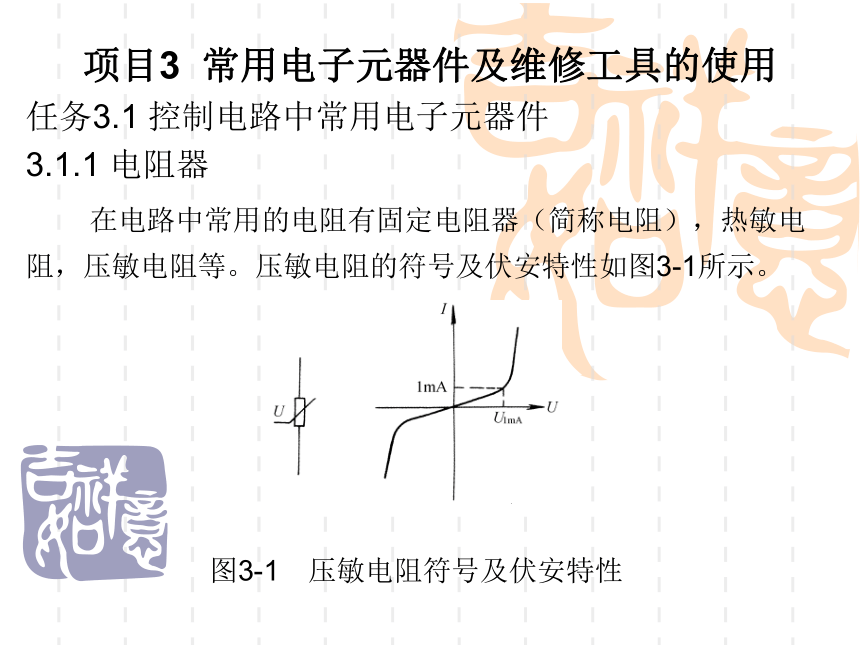

在电路中常用的电阻有固定电阻器（简称电阻），热敏电阻，压敏电阻等。压敏电阻的符号及伏安特性如图3-1所示。
图3-1　压敏电阻符号及伏安特性
3.1.2 电容器
3.1.3 半导体二极管

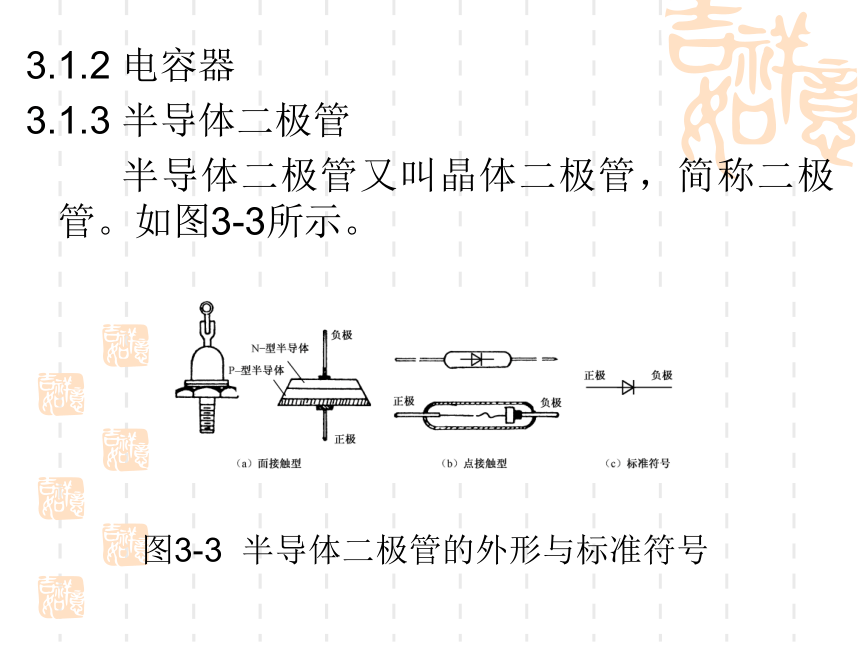

半导体二极管又叫晶体二极管，简称二极管。如图3-3所示。
图3-3 半导体二极管的外形与标准符号
3.1.4 半导体三极管

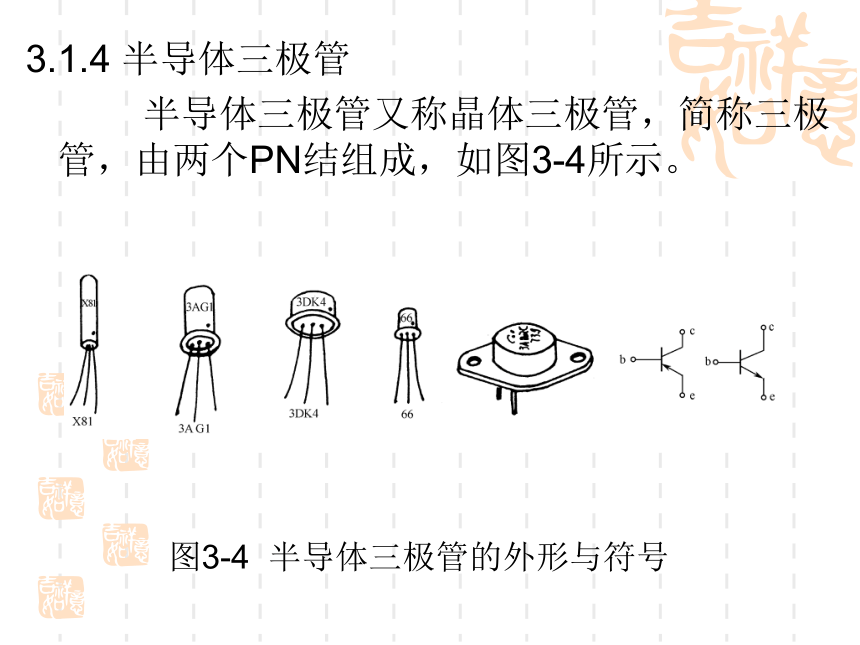

半导体三极管又称晶体三极管，简称三极管，由两个PN结组成，如图3-4所示。
图3-4 半导体三极管的外形与符号
3.1.5 晶闸管
1．单向晶闸管

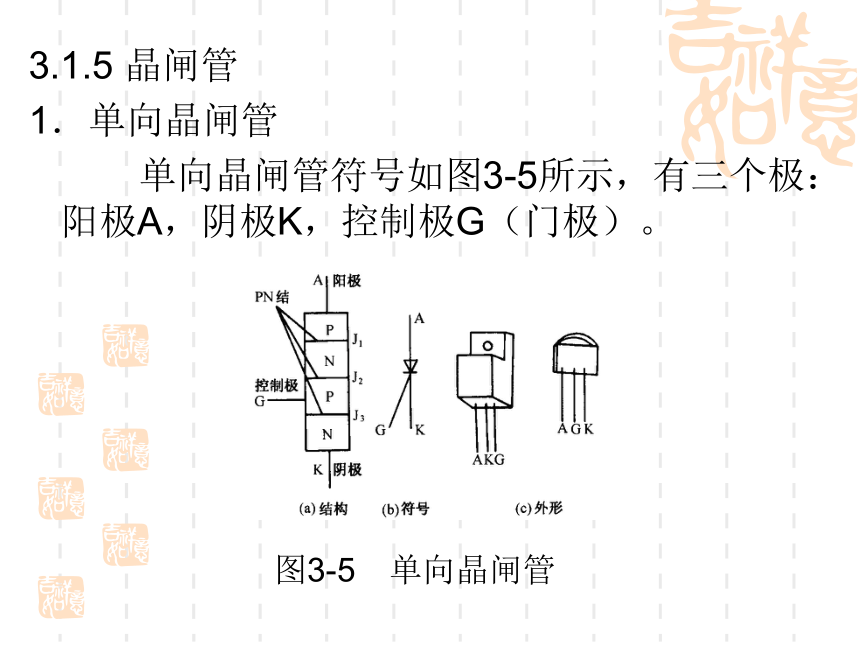

单向晶闸管符号如图3-5所示，有三个极：阳极A，阴极K，控制极G（门极）。
图3-5　单向晶闸管
2．双向晶闸管

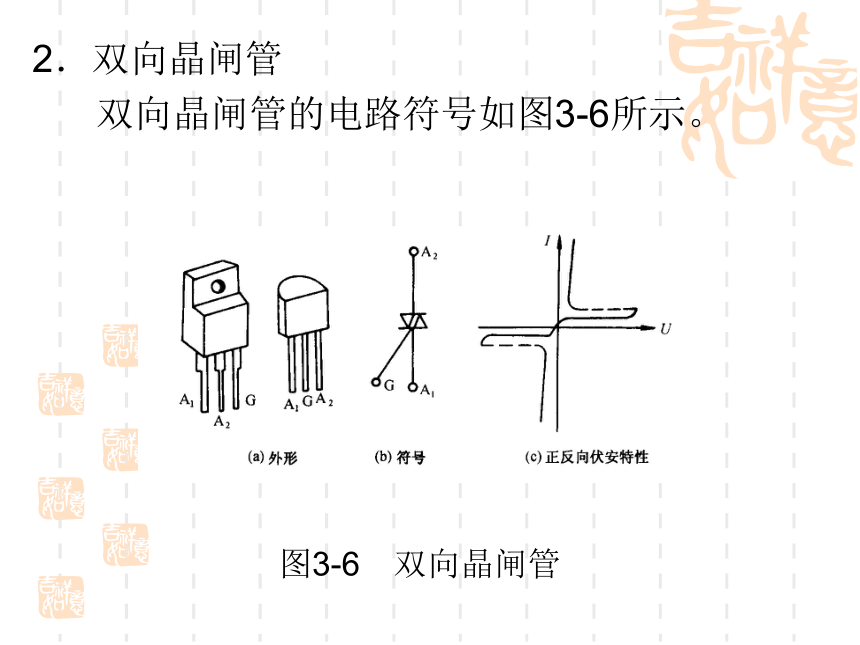

双向晶闸管的电路符号如图3-6所示。
　　图3-6　双向晶闸管
3.1.6 双向触发二极管

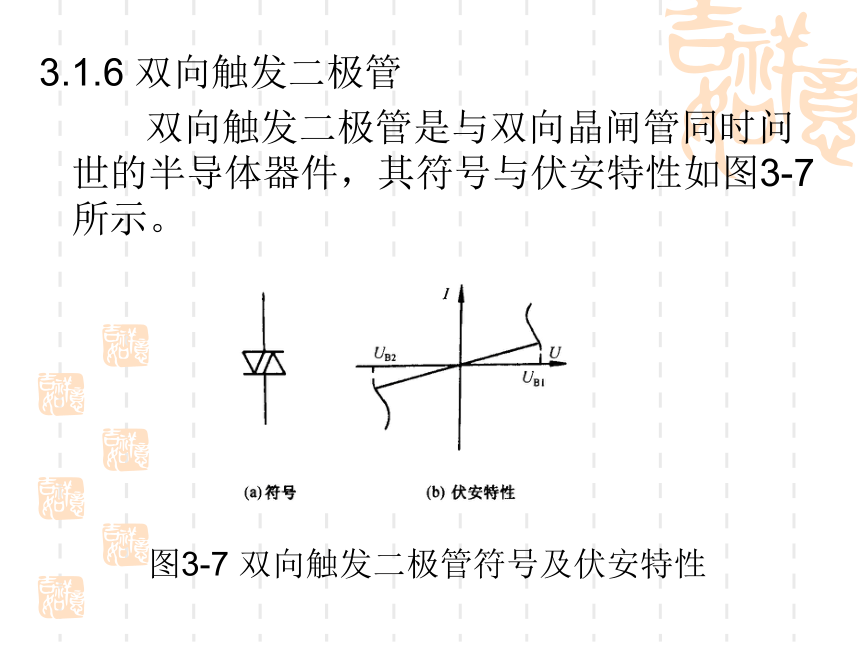

双向触发二极管是与双向晶闸管同时问世的半导体器件，其符号与伏安特性如图3-7所示。
图3-7 双向触发二极管符号及伏安特性
3.1.7 三端集成稳压器

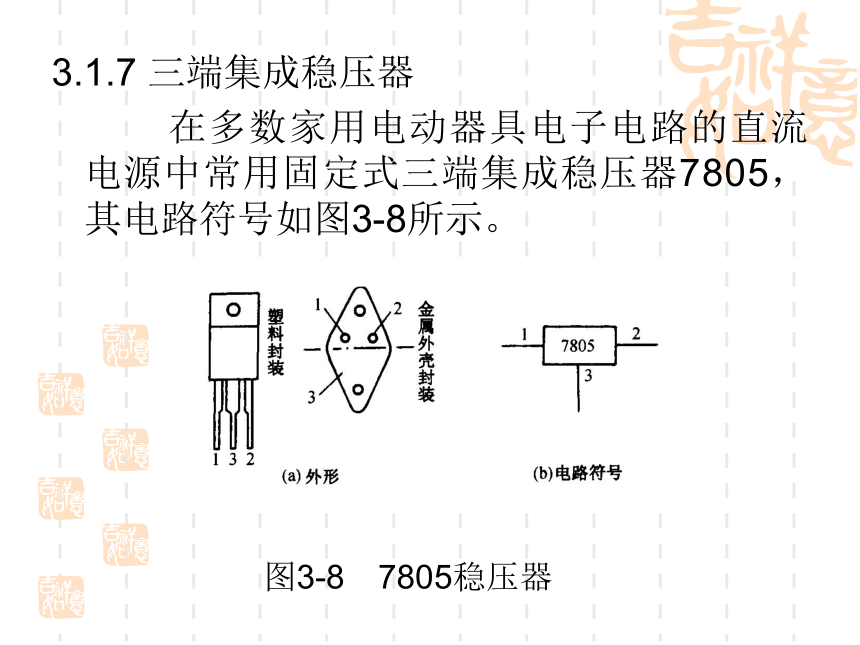

在多数家用电动器具电子电路的直流电源中常用固定式三端集成稳压器7805，其电路符号如图3-8所示。
图3-8　7805稳压器
3.1.8 电磁继电器

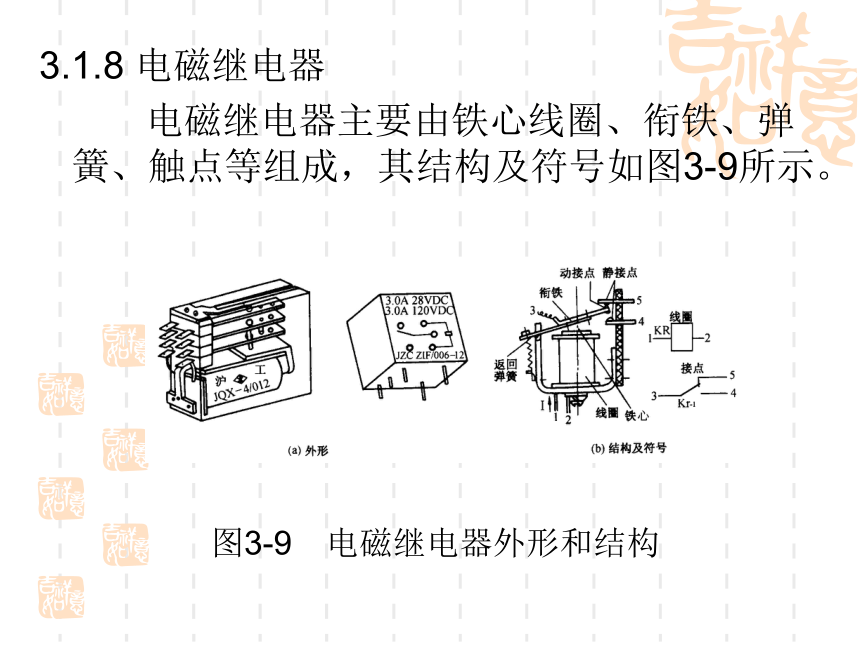

电磁继电器主要由铁心线圈、衔铁、弹簧、触点等组成，其结构及符号如图3-9所示。
图3-9　电磁继电器外形和结构
任务3.2 常用工具的使用
1. 低压验电器的使用

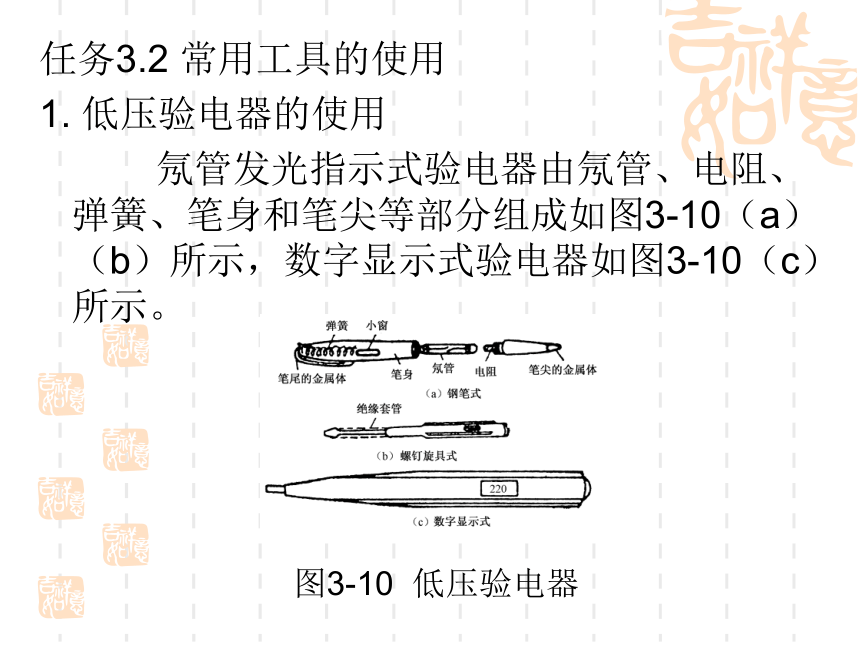

氖管发光指示式验电器由氖管、电阻、弹簧、笔身和笔尖等部分组成如图3-10（a）（b）所示，数字显示式验电器如图3-10（c）所示。
图3-10 低压验电器
在使用时，必须按图3-11所示正确姿势握笔，以食指触及笔尾的金属体，笔尖触及被测物体，使氖管小窗背光朝向测试者。
图3-11 低压验电器的正确握法
2. 螺钉旋具的规格
按头部形状可分为一字形和十字形两种，如图3-12所示。
图3-12 螺钉旋具
3. 钢丝钳的规格
钢丝钳有绝缘柄和裸柄两种，如图3-13所示。
图3-13 钢丝钳使用方法
4. 尖嘴钳
尖嘴钳的头部尖细如图3-14所示，适于在狭小的工作空间作业。
5. 断线钳
断线钳又称斜口钳，如图3-15所示，有裸柄、管柄和绝缘柄三种，其中裸柄断线钳禁止电工使用。
图3-14 尖嘴钳
图3-15 断线钳
6. 剥线钳
7. 电工刀
图3-16 剥线钳
图3-17 电工刀
8. 活络扳手的规格
它由头部和柄部组成，如图3-18所示。
图3-18 活络扳手
9. 电烙铁
（1）电烙铁的分类
电烙铁由外热式和内热式两种，如图3-19所示。
图3-19 电烙铁
（2）钎焊材料的分类
钎焊材料分为焊料和焊剂两种
（3）电烙铁基本操作方法
10. 镊子
11. 钢锯
12. 手电钻
13. 钢锉
14. 锤子
15. 剪刀
任务3.3 测量仪表
3.3.1 指针式万用表的使用
MF64型万用表标度盘如图3-20所示。
图3-20 MF64型万用表标度盘
●直流电流的测量
测量方法如图3-21所示
图3-21 用万用表测量直流电路
●交流电压的测量
测量前，先将转换开关旋到标有“V”符号处，并将开关置于适当量程档如图3-22（a）。
●直流电压的测量
与测量交流电压基本相同。如图3-22（b）所示。
图3-22 用万用表测量电压
●电阻的测量
如图3-23所示。
图3-23 用万用表测量电阻
●电路通断的判断
测量时，如图3-24（a）所示。图3-24（b）的握笔方法是错误的。
图3-24 万用表表笔的握法
3.3.2 数字式万用表的使用
●直流电压的测量
图3-25 直流电压的测量
●交流电压的测量
测量时，如图3-26所示。
图3-26 交流电压的测量
3.3.3 兆欧表的使用
兆欧表的接线柱有三个，一个为“线路”（L），另一个为“接地”（E），还有一个为“屏蔽”（G）。如图3-27所示。
图3-27 用兆欧表测量绝缘电阻
由兆欧表的原理接线可知，兆欧表的“E”端子接发电机正极，“L”端子接至测量线圈，而屏蔽端子“G”则接至发电机的负极，如图3-28所示。
图3-28 兆欧表电路原理图
任务3.4 常用维修方法
1. 直观检查法
2. 电压测量法
3. 电流测量法
4. 阻值测量法
5. 短路判别法
6. 对照比较法
小结
1. 控制电路中常用电子元器件及其工作特性。
2. 常用维修工具的使用方法及注意事项。
3. 常用测量仪表的使用方法及注意事项。
4. 常用维修方法有直观检查法、电压测量法、电流测量法、阻值测量法、短路判别法和对照比较法。
