项目2 电动基础知识
电动器具是指将电能转化为机械能的一类器具。
任务2.1 电动控制电路结构
2.1.1 单负载电路

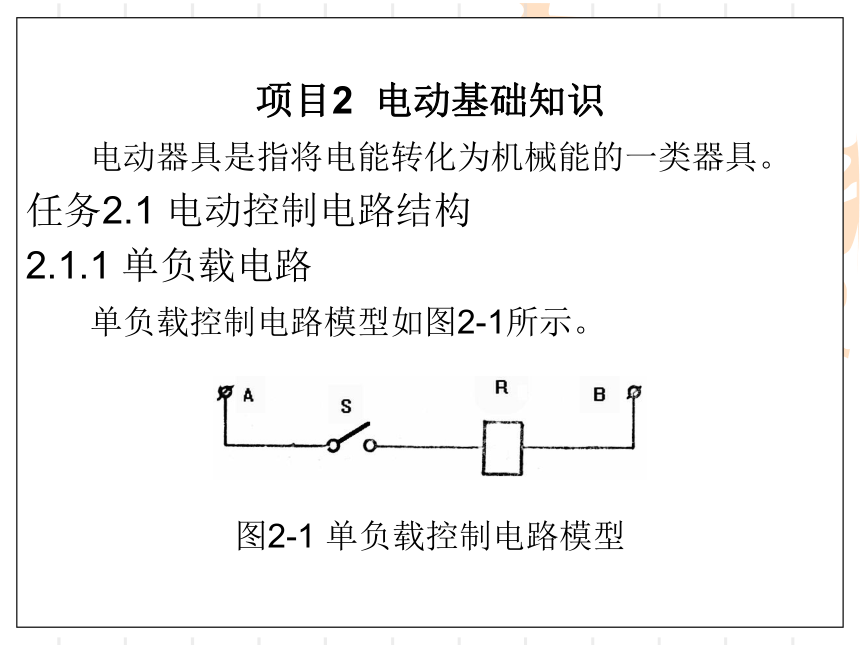

单负载控制电路模型如图2-1所示。
图2-1 单负载控制电路模型
1．电动机单方向转动控制电路

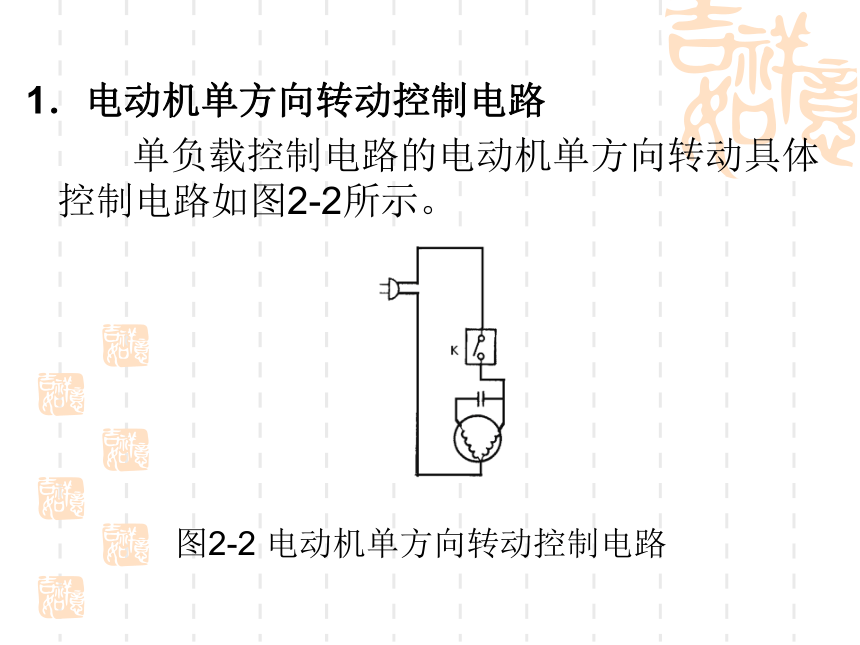

单负载控制电路的电动机单方向转动具体控制电路如图2-2所示。
图2-2 电动机单方向转动控制电路
2．电动机正、反方向转动控制电路

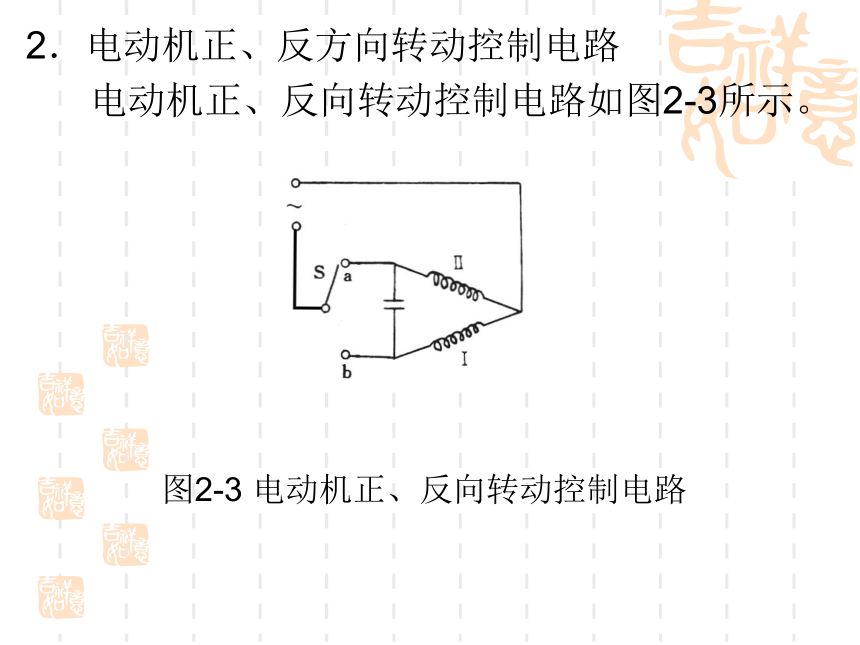

电动机正、反向转动控制电路如图2-3所示。
图2-3 电动机正、反向转动控制电路
2.1.2 双负载电路

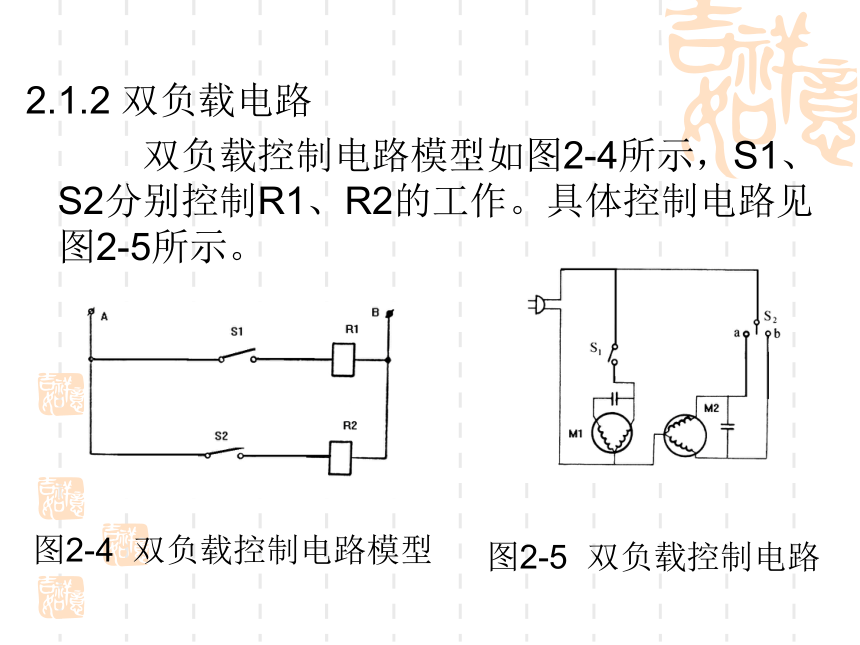

双负载控制电路模型如图2-4所示，S1、S2分别控制R1、R2的工作。具体控制电路见图2-5所示。
图2-4 双负载控制电路模型
图2-5 双负载控制电路

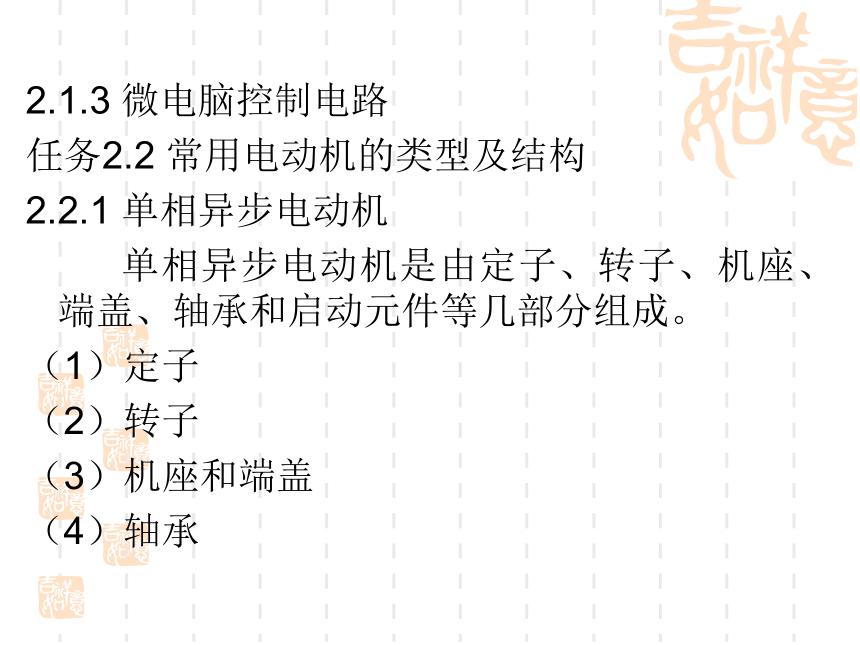

2.1.3 微电脑控制电路
任务2.2 常用电动机的类型及结构
2.2.1 单相异步电动机
单相异步电动机是由定子、转子、机座、端盖、轴承和启动元件等几部分组成。
（1）定子
（2）转子
（3）机座和端盖
（4）轴承

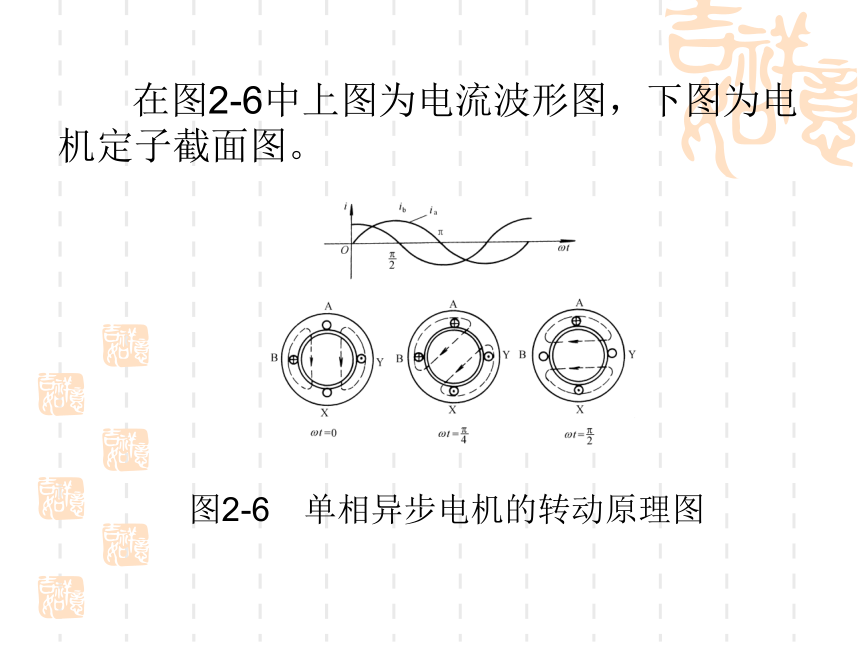

在图2-6中上图为电流波形图，下图为电机定子截面图。
图2-6　单相异步电机的转动原理图
1. 电容式单相异步电动机
电容式单相异步电动机，接线图如图2-7所示。
（1）电容启动型（CSIR）
其接线图如图2-7（a）所示
（2）电容运转型（PSC）
其接线图如图2-7（b）所示。
（3）电容启动电容运转型（CSR）
其接线图如图2-7（c）所示。
图2-7 电容式单相异步电动机电气原理图
2.电阻启动式电动机
这种电动机也叫电阻分相式（RSIR）电动机，其接线图如图2-8所示。
图2-8 电阻启动式电动机电气原理图
3.罩极式单相异步电动机
2.2.2 单相串激式电动机
单相串激电动机因将定子铁心上的激磁绕组和转子上的电枢绕组串联起来而得名，流过激磁绕组和电枢绕组为同一电流。
图2-9　单相串激式电动机的工作原理
2.2.3 永磁式直流电动机
永磁式直流电动机的定子为一永久磁铁，无定子绕组。最简单的永磁式直流电动机的工作原理图如图2-10所示。
图2-10　永磁式直流电动机工作原理
小结
1．电动器具是指能将电能转化为机械能的一类器具。
2．家用电器常用的电动机有：单相异步电动机、单向串激式电动机和永磁式直流电动机。
3．电容运转型电动机以其优良的性能在家用电器中得到广泛的应用。
4. 单相异步电动机、罩极式单相异步电动机、单相串激式电动机、永磁式直流电动机是常用的电机。
