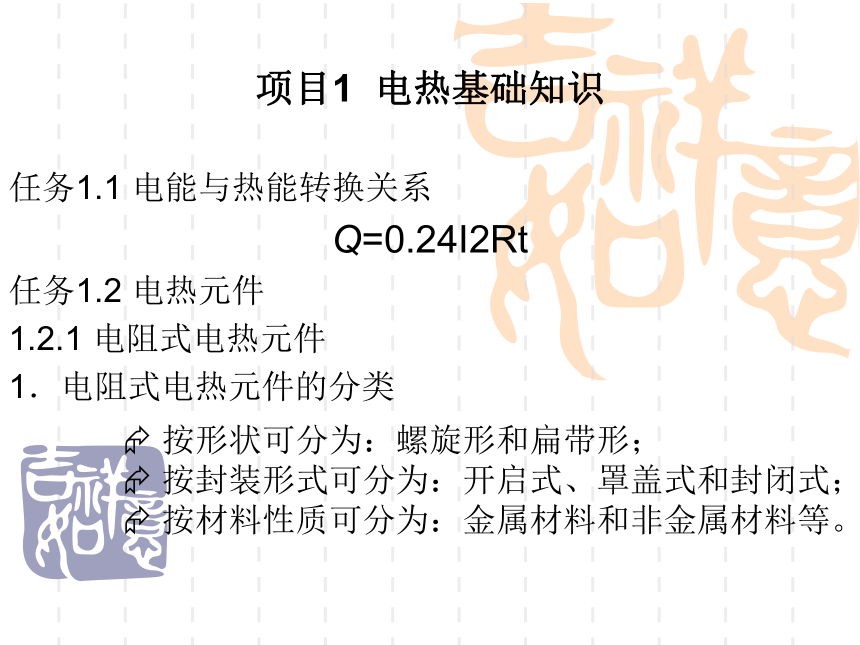

项目1 电热基础知识
任务1.1 电能与热能转换关系
Q=0.24I2Rt
任务1.2 电热元件
1.2.1 电阻式电热元件
1．电阻式电热元件的分类
按形状可分为：螺旋形和扁带形；
按封装形式可分为：开启式、罩盖式和封闭式；
按材料性质可分为：金属材料和非金属材料等。

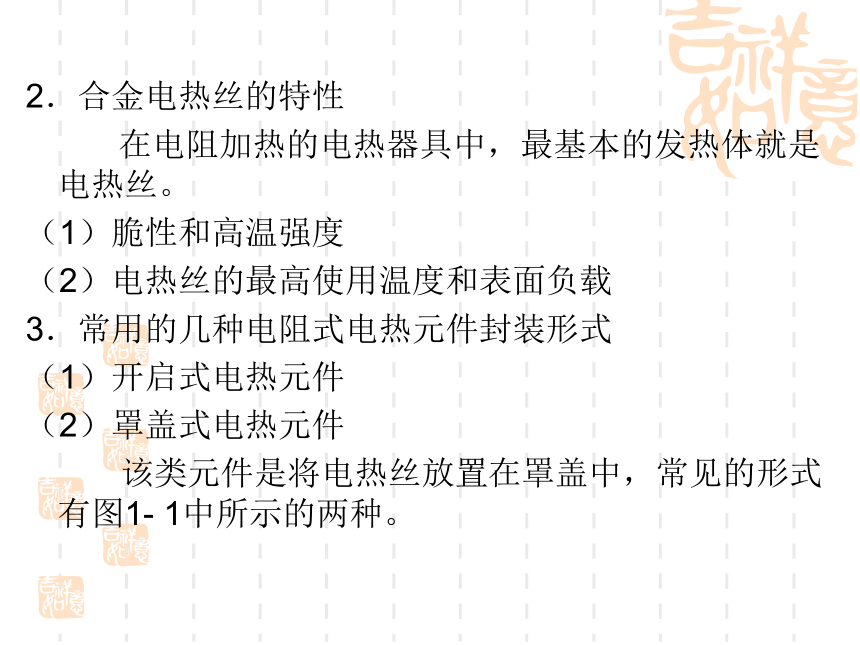

2．合金电热丝的特性
在电阻加热的电热器具中，最基本的发热体就是电热丝。
（1）脆性和高温强度
（2）电热丝的最高使用温度和表面负载
3．常用的几种电阻式电热元件封装形式
（1）开启式电热元件
（2）罩盖式电热元件

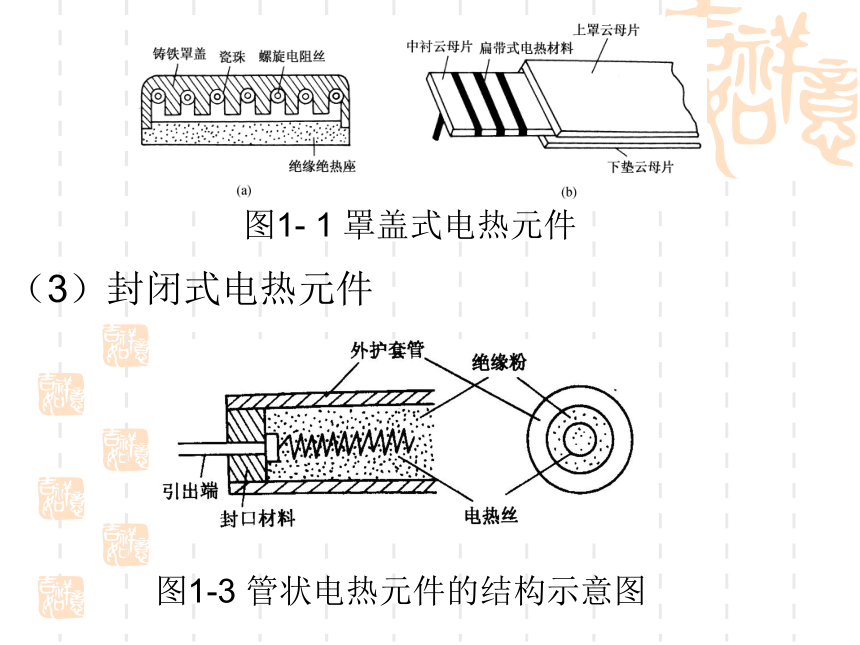

　　 该类元件是将电热丝放置在罩盖中，常见的形式有图1- 1中所示的两种。
图1- 1 罩盖式电热元件
（3）封闭式电热元件
图1-3 管状电热元件的结构示意图

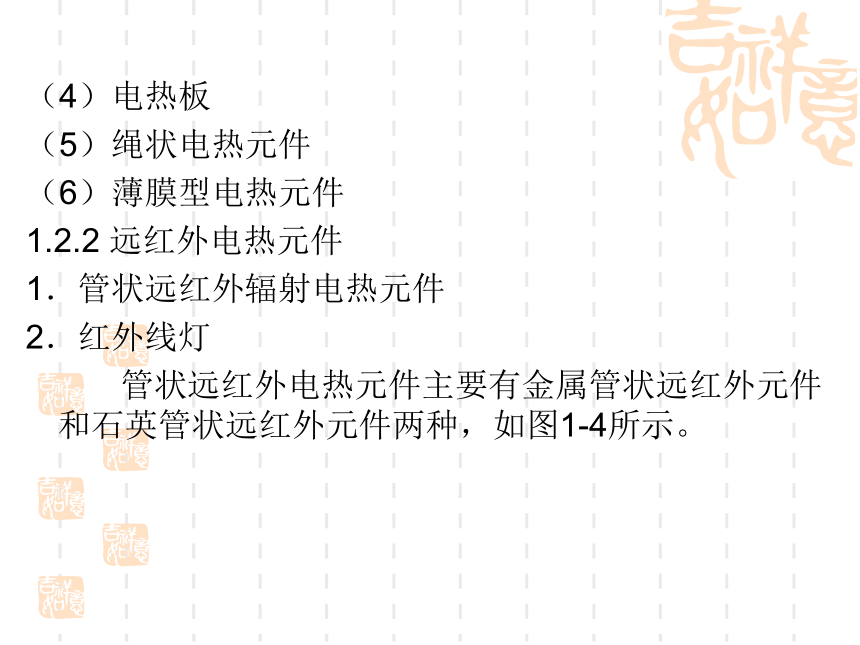

（4）电热板
（5）绳状电热元件
（6）薄膜型电热元件
1.2.2 远红外电热元件
1．管状远红外辐射电热元件
2．红外线灯

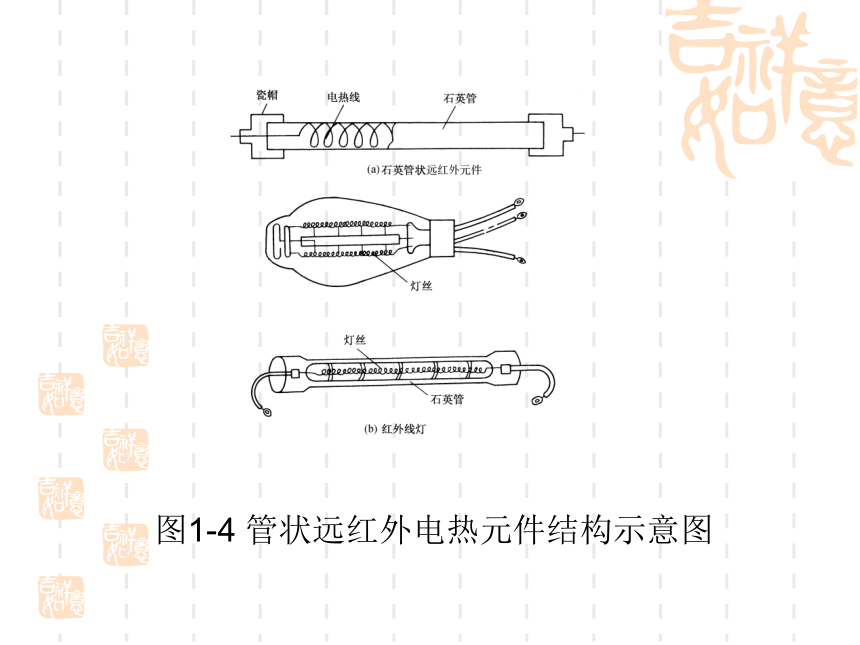

　　 管状远红外电热元件主要有金属管状远红外元件和石英管状远红外元件两种，如图1-4所示。
图1-4 管状远红外电热元件结构示意图
3．板状远红外辐射电热元件
　　 板状远红外元件是在碳化硅或金属板表面涂覆一层远红外辐射物质，中间装上合金电热丝制成的，这种电热板有单面辐射和双面辐射两种形式，见图1-5所示。
图1-5 板状远红外元件结构示意图
1.2.3 PTC电热元件

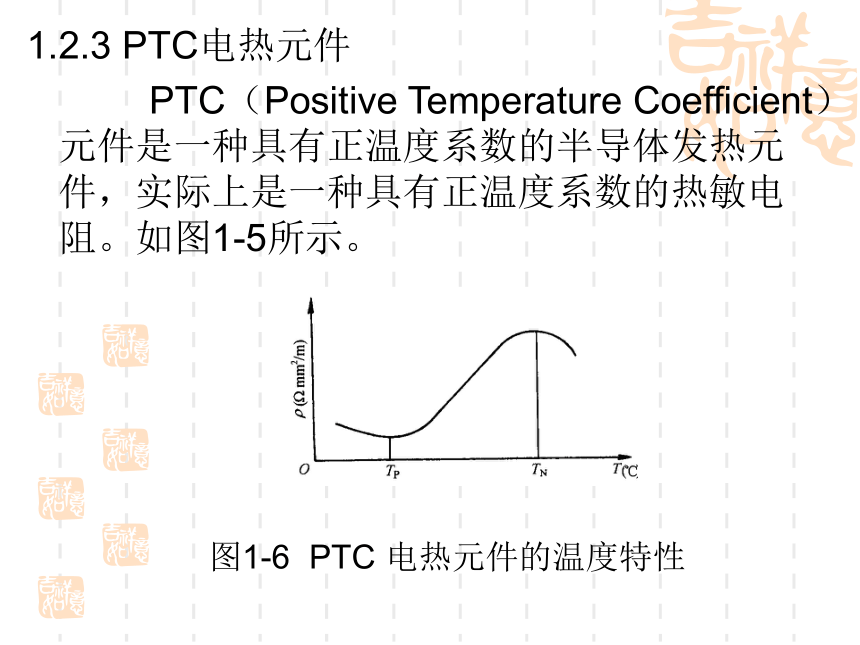

PTC（Positive Temperature Coefficient）元件是一种具有正温度系数的半导体发热元件，实际上是一种具有正温度系数的热敏电阻。如图1-5所示。
图1-6 PTC 电热元件的温度特性
任务1.3 控制元件
1.3.1 温度控制元件
1. 双金属片温控元件
（1）双金属片的结构
　　 双金属片温控元件是由热膨胀系数不同的两种金属薄片轧制结合而成的见图1-7 所示。
（a）常闭触点型 （b）常开触点型
图1-7 双金属片的结构
（2）双金属片温控器
　　 实用中的双金属片温控器是由一条金属片和一条固定的金属弹簧片组成，见图1-8所示。
图1-8 双金属片温控器
（3）双金属片受热方式
2. 磁性温控元件
　　 磁性温控元件也叫磁性限温器，它是利用软磁体的磁温特性来设计的，见图1-9所示。
图1-9 磁性温控元件示意图
3. 热敏电阻温控元件
4. 热电偶温控元件
5. 形状记忆温控元件
1.3.2 时间控制元件
1. 机械式定时器
　　 机械式定时器主要由发条，齿轮传动系统、机械开关组件及电触点等部分组成。
（a） （b）
图1-10 机械式定时器的机械开关组件
2.　电动式定时器
3.　电子式定时器
电子式定时器是由阻容元件、半导体器件组成的时间控制电路。电子式定时器的电路形式有多种，如图1-11所示，是一种简单的延时关机电路，它由电源和延时开关电路两部分组成。
图1-11 延时关机电路
小结
1. 电热器具是依靠电热元件来完成电能转化为热（内）能的电气产品，它主要由电热元件、控制元件和保护元件等构成。
2. 电热元件主要有电阻式,远红外式和 PTC 式三种，其中电阻式电热元件的应用最为广泛。
3. 电阻式电热元件一般由高电阻率的镍铬合金或铁铬铝合金材料制成的电热丝构成。电热丝所承受的功率数与其表面积的比称为表面负载。电阻式电热元件主要有开启式、罩盖式和封闭式三类。
4. 远红外电热元件主要有金属管状和石英管状远红外电热元件两种。
5. PTC电热元件的最大优点是其能自动进行温度补偿，维持恒温工作。
6. 双金属片温控元件是将其测到的温度转化为机械运动从而实现控温或调温的。
7. 磁性温控元件是利用软磁铁的磁温特性来实现限温度控制的，它限温准确，动作迅速，触点寿命长。
8. 时间控制元件主要有机械式、电动式和电子式三种。
