2023-2024学年八年级下第四单元质量检测卷
本卷满分120分，考试时间为120分钟。
一、选择题（本题共20小题，每小题2分，共40分。请选出每小题中一个最符合题意的选项，不选、多选、错选均不给分）
1．从导电性能方面考虑，下列物体分类正确的是（　　）
A．石墨、食盐水、铁棒是导体
B．干木头、食盐水、大地是导体
C．铁棒、陶瓷杯、玻璃棒是绝缘体
D．钢尺、橡皮、陶瓷杯是绝缘体
2．以下为其同学在“伏安法测导体电阻”实验过程中的部分操作，其中正确的是（　　）
A．连接电路时，应先闭合开关
B．连接电表时，应先选小量程
C．闭合开关时，应先将变阻器滑片移到阻值最大处
D．计算电阻时，应先计算电压平均值与电流平均值
3．2022年3月5日，国务院总理李克强在第十三届人大5次会议上提出继续支持新能源汽车消费，继续实行新能源汽车补贴政策。如图所示是一辆正在用充电桩充电的新能源汽车，在整个充电过程中，充电电路中的用电器是（　　）
A．汽车发动机 B．汽车电池 C．导线 D．充电桩
4．关于电流表和电压表的使用，下列说法错误的是（　　）
A．如不能估计被测电压、电流的大小，可取电表的任意两个接线柱进行试触
B．电压表可直接测量电源电压，而电流表不能直接接在电源两极间
C．测量前都必须选择合适的量程
D．都必须使电流从“＋”接线柱流进电表，从“－”接线柱流出
5．在练习使用电流表、电压表时，某同学进行了四次读数，其中读数正确的是（　　）
A．B．C．D．

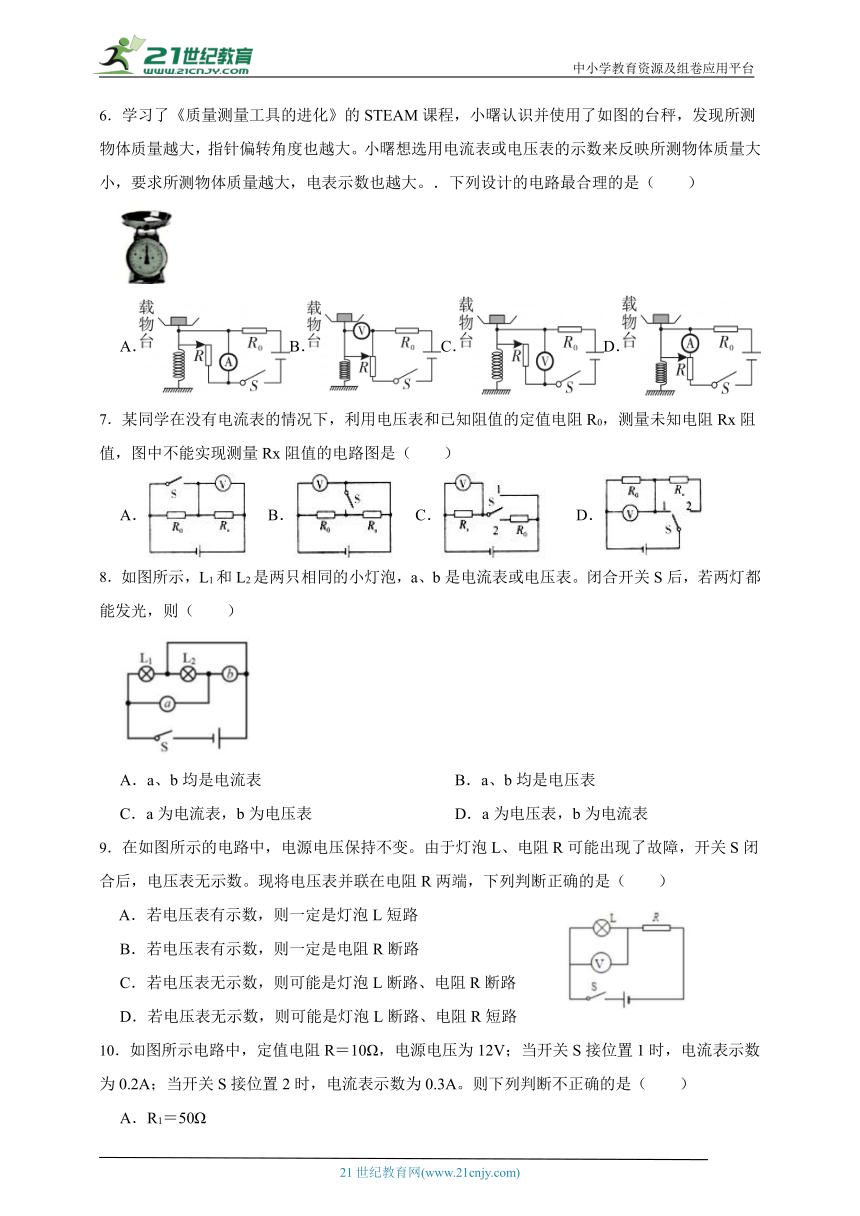

6．学习了《质量测量工具的进化》的STEAM课程，小曙认识并使用了如图的台秤，发现所测物体质量越大，指针偏转角度也越大。小曙想选用电流表或电压表的示数来反映所测物体质量大小，要求所测物体质量越大，电表示数也越大。．下列设计的电路最合理的是（　　）
A．B．C．D．
7．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中不能实现测量Rx阻值的电路图是（　　）
A． B． C． D．
8．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（　　）
A．a、b均是电流表 B．a、b均是电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表
9．在如图所示的电路中，电源电压保持不变。由于灯泡L、电阻R可能出现了故障，开关S闭合后，电压表无示数。现将电压表并联在电阻R两端，下列判断正确的是（　　）
A．若电压表有示数，则一定是灯泡L短路
B．若电压表有示数，则一定是电阻R断路
C．若电压表无示数，则可能是灯泡L断路、电阻R断路
D．若电压表无示数，则可能是灯泡L断路、电阻R短路
10．如图所示电路中，定值电阻R＝10Ω，电源电压为12V；当开关S接位置1时，电流表示数为0.2A；当开关S接位置2时，电流表示数为0.3A。则下列判断不正确的是（　　）
A．R1＝50Ω
B．S接位置1时，R1两端的电压是10V
C．R2＝30Ω
D．S接位置2时，R2两端的电压是3V

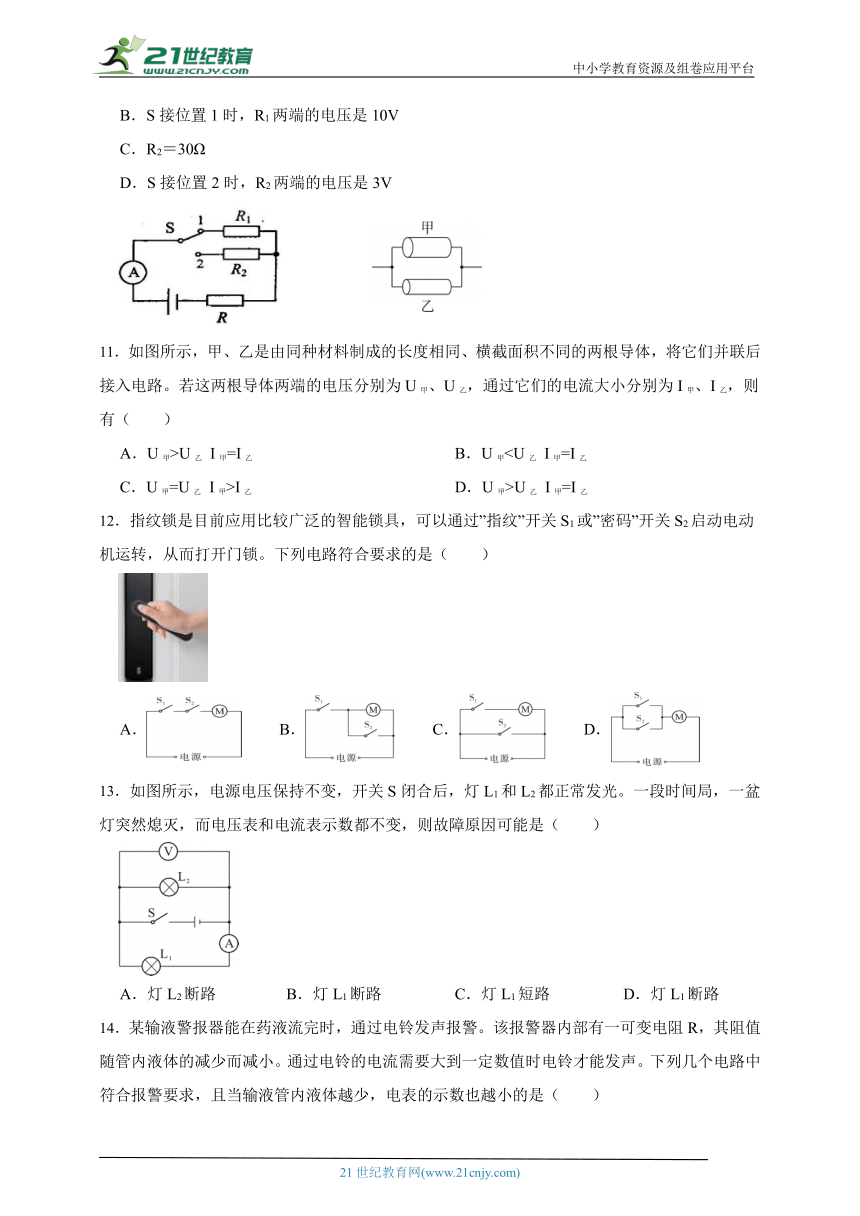

11．如图所示，甲、乙是由同种材料制成的长度相同、横截面积不同的两根导体，将它们并联后接入电路。若这两根导体两端的电压分别为U甲、U乙，通过它们的电流大小分别为I甲、I乙，则有（　　）
A．U甲>U乙 I甲=I乙 B．U甲C．U甲=U乙 I甲>I乙 D．U甲>U乙 I甲=I乙
12．指纹锁是目前应用比较广泛的智能锁具，可以通过”指纹”开关S1或”密码”开关S2启动电动机运转，从而打开门锁。下列电路符合要求的是（　　）
A． B． C． D．
13．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光。一段时间局，一盆灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（　　）
A．灯L2断路 B．灯L1断路 C．灯L1短路 D．灯L1断路
14．某输液警报器能在药液流完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小。通过电铃的电流需要大到一定数值时电铃才能发声。下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（　　）
A． B．
C． D．
15．右图所示，圆环状合金圈的A点固定接在电路中，滑动触头P可以在圆环上滑动，闭合开关S后，在P从B开始经C滑动到D的过程中，电流表的示数变化是（　　）
A．由小变大 B．先变大后变小
C．由大变小 D．先变小后变大
16．如图所示的电路中，已知定值电阻R1＝5Ω，R2＝4Ω。当开关S2接到位置1，闭合S1时，电压表的示数为1.0V；当开关S2接到位置2，闭合S1时，则电压表的示数可能为（　　）
A．1.2V B．2.1V C．0.9V D．1.1V
17．如图所示，实验探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为a=bA．选用a和b，可以探究导体电阻跟导体材料的关系
B．选用c和d，可以探究导体电阻跟导体长度的关系
C．选用a和c，可以探究导体电阻跟横截面积的关系
D．选用b和d，可以探究导体电阻跟导体材料的关系
18．如图甲为探究通过导体的电流与电阻关系的电路图(电源电压保持不变)，电源电压为6V，滑动阻器规格为“50Ω 1A”，如图乙为依据五次实验的数据描点绘制的I-R图像。下列说法中不正确的是（　　）
A．利用五个电阻均能完成探究，定值电阻控制电压的范围可以为2-3V
B．当R由10Ω换为15Ω时，需将滑动变阻器接入电路的阻值调得更大
C．分析图像可得结论：电压一定时，电流与电阻成反比
D．若电源电压可调，完成本次实验的电源电压最大为15V
19．如上右图甲所示，电源电压保持不变。闭合开关s后，当滑动变阻器的阻值从最大变到最小时，两个电阻的“U一I”关系如图乙所示。则下列判断不正确的是（　　）
A．电源电压为3V B．R1的阻值为5Ω
C．R2的阻值变化范围为0~10Ω D．变阻器滑片在中点时，电流表示数为0.4A
20．如图所示，暗箱中装有灯泡、电阻、电池，而板上装有A、B、C、D四个接线柱和灯泡的玻璃泡(两接线柱之间只能连一个元件)。为了弄清楚箱内的电路连接情况，用电流表两个接头a、b测试，若a和A一直相接，b依次和B、C、D相接，发现
①b接B时灯不亮，电流表示数为零
②b接C时，灯亮，电流表有示数
③b接D时灯光减弱，电流表示数减小
则下列判断正确的是（　　）
A．AB间连的是电阻，AC间连灯泡，BD间连电池
B．BD间连的是电阻，AD间连灯泡，AC间连电池
C．CD间连的是电阻，AB间连灯泡，BC间连电池
D．AC间连的是电阻，CD间连灯泡，AD间连电池
二、填空题（本题共6小题，每空2分，共30分）
21．下列五种学习用品中：①透明塑料袋、②金属刀片、③塑料三角尺、④铅笔芯、⑤橡皮擦。属于导体的有　 　，属于绝缘体的有　 　（填序号）。
22．粗细均匀的电阻丝AB长为L，当两端电压为3V时，通过的电流为0.2A，当两端电压为0V时，该电阻丝的电阻为　 　Ω．若将电阻丝折成如图CD所示的情形，电阻丝AB的电阻　
　电阻丝CD的电阻(选填“大于”“等于”或“小于”)。
23．如图所示的电路中，已知电阻R1∶R2=2∶3。
（1）如果甲、乙两表均为电压表，S闭合时，两表的示数U甲∶U乙=　 　；
（2）如果甲、乙两表均为电流表，S断开，R1与R2的连接方式是　 　联，两表的示数之比I甲∶I乙=　 　。
24．将电路按如图所示连接，a、b、C、d处均有接口，可连接导线，R1、R2是两个阻值不同的电阻(R1>R2)。
（1）小余表示这里有四个接口，所以用一根导线有4种连接方式。小姚反驳说不对，请指出不能连接的接口并说明理由　 　。
（2）仅用一根导线，连接　 　 (填接口字母)，使电流表示数最小。
（3）若用两根导线同时连接ab、cd，则两电阻的连接方式为　 　。
25．如图电路中电源电压保持不变，R1阻值为6Ω．闭合开关S，当滑片P移到变阻器的中点时，电压表的示数为4V；当滑片P移到变阻器的b端时，电压表的示数变化了2V。则：
（1）电路中最大电流为　 　A．
（2）滑动变阻器的最大阻值为 　 　Ω．
（3）电源电压为　 　V。
26．如图所示电路中，电源电压恒定。闭合开关S后，调节滑动变阻器，两电压表的示数随电流变化的图像如图所示，分析可以得出：电源电压为　 　V，R2的最大阻值为　 　Ω。
三、实验探究题（本题共3小题，每空2分，共26分）
27．在探究“决定电阻大小的因素”的实验中，小明设计了如图电路。
（1）本实验中，小明通过观察　 　来粗略判断a、b两点间导体电阻的大小。
（2）考虑到当a、b两点间导体电阻大小差异不大时，灯泡亮度变化不明显，另有甲、乙两位同学分别对小明的电路进行如下改良：甲将灯泡更换为电流表；乙在原电路中串联电流表。你认为　 　同学的改良更好一些，理由是　 　。
（3）小亮通过上述更优同学的方案进行实验，在a、b间接入表中待研究的电阻丝。
序号 材料 长度/m 横截面积
1 镍铜合金丝 1.0 1.2
2 镍铬合金丝 1.0 1.2
3 镍铬合金丝 1.0 2.4
4 镍铬合金丝 0.5 1.2
a.小亮选择序号为　 　的两根电阻丝来探究导体电阻大小与导体长度的关系。
b.依次把2、3的两根电阻丝接进电路，发现电阻接3时电流表示数更大，由此可以得出结论：　 　。
c.这个实验的主要研究方法为　 　。
28．小科实验探究“电流与电压的关系”。实验的器材有：电压恒为3V的电源，一个“15Ω2A”的滑动变阻器，5Ω、10Ω、15Ω、30Ω四个定值电阻，一个电压表，一个电流表，一个开关，若干导线等。如图是小科连接的实物图：
（1）小科用10Ω电阻进行实验，意外发现10Ω电阻已经损坏。他灵机一动，借助现有器材用巧妙的方法成功完成了实验探究。请说出小科所采用的方法：　 　。
（2）小科之后选用30Ω电阻并预设了电阻两端“1V”、“2V”、“2.5V”三个电压值进行实验，但计算后发现：若要达到这三个预设的电压值，滑动变阻器的最大阻值不得小于　 　Ω，小科仍想按这三个预设的电压进行实验，利用现有的这些器材，无需改变电源电压和更换滑动变阻器，小科只要　 　，就能顺利完成实验。
（3）小科想到用此电路连接图来探究“电流和电阻的关系”，实验只需要多次改变电阻的大小，且保持　 　（填“电流表”或“电压表”）示数不变。
29．为研究”电流与电压的关系”，小宁设计了如图甲所示的电路，其中电源电压恒定不变，定值电阻R为5Ω。
实验次数 1 2 3
电压/V 1.0 1.5 2.0
电流/A 0.2 0.3 0.4
闭合开关，小宁发现电压表有示数，电流表无示数，则此次电路的故障可能是电阻R　
　 (填”短路”或”断路”)。
（2）排除故障后继续实验，通过实验获得数据如表所示，分析数据可得出的结论是　 　 。
（3）小宁使用另一组同规格器材进行实验获得的数据如图乙所示，发现与预期结果不一样，分析实验过程中可能存在的问题有 。
A．电流表未调零，指针偏左 B．电压表未调零，指针偏左
C．电流表未调零，指针偏右 D．电压表未调零，指针偏右
四、解答题（本题共3小题，30题8分，31题6分，32题10分，共24分）
30．如图所示的电路，R1＝30Ω，R2＝10Ω，开关S闭合后，电流表A的示数为0.4A，求：
（1）电源电压；
（2）通过R2的电流；
（3）干路中的电流；
（4）电路中的总电阻。
31．如图甲所示电路，滑动变阻器电阻R2的滑片P从下端往上端滑动过程中，电压表与电流表的示数呈图乙所示的规律。求：
（1）当电流表的示数为0.2A时，求R2接入电路的阻值。
（2）滑动变阻器R2接入电路的阻值变化范围。
（3）电源电压和电阻R1各是多大？
32．肥胖对青少年身体健康造成的影响不可轻视。为监测身高体重，某科学兴趣小组在课外活动中设计了一种身高体重计，如图甲所示，用电流表A1、A2的示数分别反映体重和身高。已知电源电压为10伏，R0为竖直固定装置的滑动变阻器，滑片P可以随身高的变化竖直上下移动，其接入电路的电阻与接入电路的长度成正比。R为压敏电阻，其阻值随压力变化关系如图乙所示。
（1）在某阶段，小科的身高明显增加，但体重几乎不变，则A1和A2的示数比值将　 　。（填“变大”、“变小”或“不变”）
（2）没有人站在身高体重计上时，闭合开关S，则A1的示数为多少？
（3）小科在测量时，A2示数恰好为A1示数的2倍，若小科体重为400N，则滑动变阻器R0接入电路的阻值为多少欧
（4）该身高体重计的身高测量范围为140~180cm，电路中电流表A2示数相对应的变化范围为0.1A~0.5A。请计算：滑动变阻器R的滑片P每滑动1cm时阻值变化多少？
（5）该身高体重计的电源使用时间过长后电压会变小，如果电源电压变为8V时，用该身高体重计测得某位同学的身高为170cm，则这位同学的实际身高是　 　cm。
答案解析部分
1．【答案】A
【解析】【分析】 物质按导电性能可分为导体、绝缘体和半导体，导体是指能导电的物体，包括固体、液体和气体，；绝缘体是指不能导电的物体。
【解答】A. 石墨、食盐水、铁棒都能导电，是导体，A正确
B. 干木头不能导电，是绝缘体，B错误
C. 铁棒是导体，C错误
D. 钢尺的导体，D错误
故答案为：A
2．【答案】C
【解析】【分析】伏安法测电阻时：为了安全，防止电流过大，连接电路时，应断开开关，并将滑动变阻器的滑片移到阻值最大处，连接电表时，为了防止电流过大损坏电表，应先选用大量程试触，再确定合适的量程。
【解答】A.为避免因连线错误导致的电路元件损坏，则连接电路时，应先断开开关，故A错误；
B.为避免损坏电表，连接电表时，应先选大量程试触，然后确定合适的量程，故B错误；
C.为避免损坏电表及电路元件，保护电路，则闭合开关时，应先将变阻器滑片移到阻值最大处，故C正确；
D.计算电阻时，应用对应电压与电流进行计算，最终结果再求平均值，故D错误。
故正确答案为：C。
3．【答案】B
【解析】【分析】根据用电器的定义判断。
【解答】用电器，即消耗电能的装置，在充电的过程中，汽车电池将电能转化为化学能，因此用电器是汽车电池。
故选B。
4．【答案】A
【解析】【分析】根据电流表和电压表的使用方法分析判断。
【解答】A.如不能估计被测电压、电流的大小，可取电表的最大量程两个接线柱进行试触，故A错误符合题意；
B.电压表可直接测量电源电压，而电流表不能直接接在电源两极间，故B正确不合题意；
C.测量前都必须选择合适的量程，故C正确不合题意；
D.都必须使电流从“＋”接线柱流进电表，从“－”接线柱流出，故D正确不合题意。
故选A。
5．【答案】A
【解析】【分析】根据图片确定电表的量程和分度值，然后根据指针的位置读数。
【解答】 A.电流表的量程为0~3A，分度值为0.1A，那么读数为1.3A，故A正确；
B.电流表的量程为0~0.6A，分度值为0.02A，那么读数为0.1A，故B错误；
C.电压表的量程为0~15V，分度值为0.5V，那么读数为12V，故C错误；
D.电压表的量程为0~3V，分度值为0.1V，那么读数为2.6V，故D错误。
故正确答案为：A。
6．【答案】B
【解析】【分析】根据图片分析电器元件的串并联关系，然后根据欧姆定律分析电表的示数变化，哪个与题目描述相同，哪个就是正确选项。
【解答】A.电流表与滑动变阻器并联，则开关闭合后，电流表将变阻器短路，无论质量怎样变化，电流表的示数保持不变，故A不合题意；
B.定值电阻R0与变阻器串联，电压表与变阻器并联。当所测物体质量增大时，变阻器的滑片向下移动，电压表并联部分电阻的阻值增大。根据U=IR可知，此时电压表的示数增大，故B符合题意；
C.定值电阻R0与变阻器串联，电压表与变阻器并联。当物体质量增大时，滑片向下移动，变阻器的阻值减小，根据串联电路电压与电阻成正比可知，此时电压表的示数减小，故C不合题意；
D.变阻器与R0串联，电流表被导线短路，无论物体质量怎样变化，电流表的示数为零，故D不合题意。
故选B。
7．【答案】B
【解析】【分析】本题各选项的共同特征都最缺少电流表，利用已知阻值的R0和开关的控制，推导出通过RX中的电流，是分析的关键。缺少电流表测电阻的问题，要用到数学的推理思维，常以电流处处相等为突破口；如果缺少电压表测电阻，也常以各支路电压相等为突破口。
【解答】解：
A、当开关闭合时，R0短路，电压表测电源电压，设此时示数为U1，当开关断开时，R0与RX串联，电压表测RX的电压，设此时示数为U2，则此时R0两端的电压为U1-U2。
根据串联电路电流处处相等可列出等式： ，推导得出 ，故此电路可以测出RX阻值。
B、当开关闭合时，RX被短路，电压表测电源电压，当开关断开时，RX与R0串联，电压表仍测电源电压，无法推导出通过RX的电流，故此电路不能测出RX阻值。
C、当开关掷到1档时，只有RX接入电路，电压表示数等于电源电压，设此时示数为U1，当开关掷到2档时，RX与R0串联，电压表测RX的电压，设此时示数为U2，则此时R0两端电压为U1-U2。根据串联电路电流处处相等可列出等式： ，推导得出 ，故此电路可以测出RX阻值。
D、当开关掷到1档时，只有R0接入电路，电压表示数等于电源电压，设此时示数为U1，当开关掷到2档时，RX与R0串联，电压表测R0的电压，设此时示数为U2，则此时RX两端电压为U1-U2。根据串联电路电流处处相等可列出等式： ，推导得出 ，故此电路可以测出RX阻值。
故答案为：B
8．【答案】C
【解析】【分析】电压表的内阻很大，相当于断路；电流表的内阻很小，相当于导线，据此分析判断。
【解答】A.根据图片可知，如果a、b为电流表，那么两个灯泡被短路，即都不发光，故A不合题意；
B.如果a、b都是电压表，那么此时只有L1能发光，L2不能发光，故B不合题意；
C. 如果a为电流表，b为电压表，那么两个灯泡并联，故C符合题意；
D. 如果a为电压表，b为电流表，那么此时只有L1自己发光，故D不合题意。
故选C。
9．【答案】D
【解析】【分析】用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方断路了。
【解答】由电路图可知，灯泡L和R串联，电压表并联在灯泡L两端。电键S闭合后，电压表V无示数，说明所并联的灯泡短路或R开路。
AB.若将电压表V并联在电阻R2两端时， 当电压表有示数时，说明所并联的R可能开路，也可能是灯泡L短路了，故A、B错误；
CD.当电压表无示数时，说明所并联的R可能短路，也可能是灯泡L开路，故C错误，D正确。
故选D。
10．【答案】D
【解析】【分析】AB. 当开关S接位置1时， 此时R1与R串联。首先根据计算R1与R串联时的总电阻，再根据R1=R总-R计算R1的阻值，最后根据U1=I1R1计算R1的电压；
CD.当开关S接位置2时， 此时R2与R串联。首先根据计算R2与R串联时的总电阻，再根据R2=R总-R计算R2的阻值，根据U2=I2R2计算R2的电压即可。
【解答】AB. 当开关S接位置1时， 此时R1与R串联。
此时的总电阻；
则R1的阻值为：R1=R总-R=60Ω-10Ω=50Ω；
R1的电压U1=I1R1=0.2A×50Ω=10V，
故A，B正确不合题意；
CD. 当开关S接位置2时， 此时R2与R串联。
此时的总电阻；
则R1的阻值为：R2=R总'-R=30Ω-10Ω=30Ω；
R2的电压U2=I2R2=0.3A×30Ω=9V，
故C正确不合题意，D错误符合题意。
故选D。
11．【答案】C
【解析】【分析】并联电路特点：各支路的电压相等，导体电阻的大小与材料，长度和横截面积有关，当材料与长度相同时，横截面积越大，电阻越小。
【解答】图中甲、乙电阻是并联的，所以它们两端的电压相等，即U甲=U乙， 甲、乙是由同种材料制成的长度相同、从图中可以看出甲的横截面积比乙大，因此甲的电阻比乙要小，根据欧姆定律，电压相同，甲的电阻小于乙的电阻，则通过甲的电路大于通过乙的电流，即I甲＞I乙
故C正确
A. B.D错误
故答案为：C
12．【答案】D
【解析】【分析】如果两个开关串联接入电路时，需要两个开关同时闭合或者断开才能控制电路，如果两个开关并联接入电路时，只要其中一个开关闭合就可以使电路通路。
【解答】A. S1和S2开关串联，因此需要两个开关都闭合才能启动电动机，A错误
B. 根据电路图分析，只闭合S1，能启动电动机，但只闭合S2无法启动电动机，S1和S2同时闭合时会短路，B错误
C. 根据电路图分析，只闭合S1，电路短路，C错误
D. S1和S2开关并联，只要其中一个开关闭合就可以使电路通路，符合题意，D正确
故答案为：D
13．【答案】A
【解析】【分析】L1和L2并联，并联电路中，各用电器的工作互不影响。电流表测通过L1的电流，电压表测电源电压或L1或L2的电压（并联电路中，u=u1=u2）。一段时间后，一个灯突然熄灭，而电压表和电流表示数都不变，说明电路没有短路，L1的支路没有断路。
【解答】A、灯L2断路，灯L2熄灭，L1仍正常发光，电流表、电压表示数不变，A正确；
B、灯L1断路，灯L1熄灭，灯L2发光，电流表无示数，电压表有示数，B错误；
C、灯L1短路，会造成电源短路，两灯都不亮，电压表无示数，电流表示数变大（可能损坏），C错误；
D、灯L1短路，会造成电源短路，两灯都不亮，电压表无示数，电流表示数变大（可能损坏），D错误；
故答案为：A
14．【答案】D
【解析】【分析】根据欧姆定律，结合串并联电路特点分析判断。
【解答】A.可变电阻R与电铃串联，电流表测总电流。当液体减少R的阻值减小时，通过电流表的示数变大，故A不合题意；
B.可变电阻R与电铃串联，电压表测电铃的电压。当液体减少R的阻值减小时，通过电路的电流增大，根据U=IR可知，电铃两端的电压增大，故B不合题意；
C.可变电阻R与电铃并联，电流表测干路电流。当液体减少R的阻值减小时，则并联电路的总电阻变小，而总电流变大，故C不合题意；
D.可变电阻R与电铃串联，电压表测R的电压。当液体减少R的阻值减小时，根据串联电路电压与电阻成正比可在，此时电压表的示数减小，故D符合题意。
故选D。
15．【答案】D
【解析】【分析】并联总电阻的倒数等于各并联电阻倒数之和，并联总电阻小于任何一个并联电阻值，并联总阻值接近于最小的电阻阻值。根据题意判断电路总电阻如何变化，然后应用欧姆定律判断电路电流如何变化，判断电流表示数如何变化。【解答】由电路图可知，圆环被A与P分成两段，这两段电阻并联。由并联电路特点可知，在P由B经C到D的过程中，电路总电阻先变大后变小。电源电压不变，由欧姆电路可知，电路电流先变小然后再变大，因此电流表示数先变小后变大，故D正确，而A、B、C错误。
故选D。
16．【答案】C
【解析】【分析】根据串联电路的分压规律分析判断。
【解答】当开关S2接到位置1，闭合S1时，R1与R串联，电压表的示数为1.0V；
当开关S2接到位置2，闭合S1时，R2与R串联，
比较可知，电压表并联部分的电阻减小了，
在串联电路中，电压与电阻成正比，即电阻变大，电压变大；电阻变大，则电压变小；
因此电压表的示数应该<1V。
故C正确，而A、B、D错误。
故选C。
17．【答案】A
【解析】【分析】根据控制变量法的要求可知，探究某一因素对物理量的影响时，必须控制其它因素相同，据此分析判断。
【解答】探究导体电阻与材料的关系时，必须控制长度和横截面积相对，而改变材料，故选a、b，故A正确，D错误；
探究导体电阻与长度的关系时，必须控制材料和横截面积相等，而改变长度，故选a、c，故B错误；
探究导体电阻与横截面积的关系时，必须控制材料和长度相同，而改变横截面积，故选c、d，故C错误。
故选A。
18．【答案】D
【解析】【分析】（1）在串联电路中，电压的分配与电阻成正比，即定值电阻的阻值越大，那么滑动变阻器接入的阻值要最大。从图乙中找到定值电阻的最大阻值，将变阻器的阻值调到最大，据此计算出此时电压表的示数，这就是电压表的最小示数。然后根据图乙找到一组数据，根据U=IR计算出电压表的最大值，从而确定定值电阻的电压范围。
（2）根据串联电路的分压规律确定电压表的示数变化，从而确定变阻器两端的电压变化，进而判断它的阻值变化方向即可；
（3）根据图乙中数据的特点分析即可；
（4）当定值电阻的阻值最大，且变阻器的阻值最大时，根据串联电路的分压特点计算电源电压的最大值。
【解答】A.电压表示数为UV，
根据串联电路的规律及分压原理有： ，
即②，
解得：UV=2V，
即电压表的最小示数为2V。
根据图乙可知，当定值电阻最小为5Ω时，电路中的电流最大，由欧姆定律U=IR，最大电压为3V，故利用五个电阻均能完成探究，定值电阻控制电压范围可以为2V～3V，A正确不合题意；
B.根据串联分压原理可知，将定值电阻由10Ω改接成15Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，需将滑动变阻器接入电路的阻值调得更大，故B正确不合题意；
C.由图乙可知，电阻两端的电压始终保持：
UV=IR=0.2A×15Ω=----=0.6A×5Ω=3V-----①，为一定值，故电压一定时，电流与电阻成反比，C正确不合题意；
D.根据串联电路的规律及分压原理，
由②得： ，
故U′=9V，最大电压为9V，D错误符合题意。
故选D。
19．【答案】D
【解析】【分析】由图甲可知，该电路为R1和R2的串联电路，电流表测电路中的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压；
电阻一定时，电流与电压成正比，R1是定值电阻，因此图线乙代表R1的U-I关系图象，而图线甲代表R2的U-I关系图象；
（1）由图可知当电流为0.2A时，可得出R1和R2两端的电压大小，由串联电路的电压特点可得出电源电压；
（2）由图可知当电流为0.2A时，可读出R1两端的电压，再利用 可求出R1的阻值；
（3）当电路中的电流最小时，由欧姆定律可知总电阻最大，即R2连入电路的阻值最大，
由图可读出当电流最小时，对应的R2两端的电压，再利用可求出R2连入电路的最大阻值；
当电路中的电流最大时，由欧姆定律可知总电阻最小，即R2连入电路的阻值最小，由图可知此时R2两端的电压为0V，即可知R2连入电路的最小值；由上述分析可总结出R2的阻值变化范围；
（4）已知滑动变阻器的最大阻值，可得出当滑片在中点时，滑动变阻器连入电路的阻值，由串联电路的电阻特点得出电路的总电阻，再利用 可求出电路中的电流。
【解答】由图甲可知，该电路为R1和R2的串联电路，电流表测电路中的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压；
电阻一定时，电流与电压成正比，R1是定值电阻，因此图线乙代表R1的U-I关系图象，而图线甲代表R2的U-I关系图象；
A.由图可知，当通过的电流为0.2A时，R2两端的电压为2V，R1两端的电压为1V，
由串联电路的电压特点可知电源电压为：U=U1+U2=1V+2V=3V，故A正确不合题意；
B.由图线乙可知，当通过的电流为0.2A时，其两端电压为1V，
则R1的阻值为：，故B正确不合题意；
C.由图可知，当电流最小为I小=0.2A时，R2两端的电压最大为U2大=2V，
由欧姆定律可知此时总电阻最大，即R2连入电路的阻值最大，
则R2连入电路的最大阻值为：；
当电流最大为I大=0.6A时，由欧姆定律可知此时总电阻最小，
由图可知此时R2两端的电压为0V，
即连入电路的最小阻值为0Ω，
因此滑动变阻器R2的阻值变化范围为0～10Ω，故C正确不合题意；
D.已知滑动变阻器最大阻值为10Ω，
当滑片在中点时，滑动变阻器连入电路的阻值为： ，
电路的总电阻为：R=R1+R中=5Ω+5Ω=10Ω，
则电路中的电流为： ，故D错误符合题意。
故选D。
20．【答案】C
【解析】【分析】根据题目描述的现象，结合暗箱中的电器元件，对电路连接情况进行分析判断。【解答】b接B时灯不亮，电流表示数为零说明AB之间无电源；b接C时，灯亮，电流表有示数说明AC间有电源和灯泡且无电阻；b接D时灯光减弱，电流表示数减小说明AD间有电阻、电源和灯泡；综上可知AB间只有灯泡、CD间只有电阻，电源位于BC之间，电路图如下图所示：
故选C。
21．【答案】②④；①③⑤
【解析】【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体，据此分析解答。
【解答】金属刀片和铅笔芯，都容易导电，相当于导体，故选②④；
透明塑料袋、塑料三角尺和橡皮擦，都不容易导电，相当于绝缘体，故选①③⑤。
22．【答案】15；大于
【解析】【分析】（1）根据公式计算出电阻丝的电阻，再根据电阻的性质判断电压为0V时它的阻值；
（2）导体的电阻与长度成正比，与横截面积成反比。
【解答】（1）当电压为3V时，电阻丝AB的阻值：；
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与电压无关，因此电压为0V时它的电阻为15Ω不变。
（2）将电阻丝AB对折后，它的长度减小，横截面积增大，因此电阻丝AB的电阻减小，即AB的电阻大于CD的电阻。
23．【答案】（1）2∶5
（2）并；5∶3
【解析】【分析】（1）在串联电路中，电压与电阻成正比；
（2）①用电器首尾相连为串联，并排连接在两点之间为并联；
②在并联电路中，电流与电阻成反比，据此分析解答。
【解答】（1）如果甲、乙两表均为电压表，S闭合时，两个电阻串联，甲测R1的电压，乙测电源电压。
在串联电路中，电压与电阻成正比，即；
（2）①如果甲、乙两表均为电流表，S断开，此时两个电阻并排连接在电路两点之间，因此为并联；
②电流表甲测总电流，乙测通过R1的电流。
在并联电路中，电流与电阻成反比，即；
那么电流表的示数比为：.
24．【答案】（1）不能连接bc，因为会造成电路短路
（2）ad
（3）并联
【解析】【分析】（1）（1）注意分析是否有短路发生；
（2）根据串并联电路电阻的特点分析；
（3）用电器首尾相连为串联，并排连接为并联。
【解答】（1）根据图片可知，当用导线将bc相连时，整个电路中没有电阻，此时发生短路；
（2）当两个电阻在同一电路中时，串联时的总电阻等于两个电阻之和，此时的总电阻最大，而总电流最小，故选ad。
（3）若用两根导线同时连接ab、cd时，两个电阻并排连接在电路两点之间，为并联。
25．【答案】（1）2
（2）6
（3）12
【解析】【分析】（2）（3）由电路图可知，R1与滑动变阻器R串联，电压表测滑动变阻器两端的电压，设滑片P置于变阻器的中点时，电阻为R，则滑片P置于变阻器的b端时，阻值最大为2R，根据电压表示数的变化，利用串联电路的电流特点和欧姆定律，列出关系式，求出电源电压和滑动变阻器的最大阻值；
（1）由电路图可知，R1与滑动变阻器R串联，故滑动变阻器阻值越小，电路中电流越大，滑动变阻器阻值为零时，电流最大，根据欧姆定律求出最大电流。【解答】（2）（3）由电路图可知，R1与滑动变阻器R串联，电压表测滑动变阻器两端的电压，
设滑片P置于变阻器的中点时，电阻为R，则滑片P置于变阻器的b端时，阻值最大为2R；
则当滑片P置于变阻器的中点时，此时变阻器两端电压为4V，
串联电路总电压等于各部分电压之和，串联电路电流处处相等，
根据欧姆定律可得：，代入数据得： ①，
当滑片P置于变阻器的b端时，阻值最大为2R，电压表的示数变化了2V，
根据串联电路电压分配规律可知，电阻增大，电压也增大，
所以滑动变阻器两端的电压变为U2′=4V+2V=6V，
根据串联电路电流特点、串联电路电压规律和欧姆定律可得：
代入数据得： ②，
联立①②解得：U=12V，2R=6Ω；
（1）由电路图可知，R1与滑动变阻器串联，
滑动变阻器接入电路的阻值越小，
由串联电路电阻规律和欧姆定律可知，电路中电流越大，滑动变阻器阻值为零时，
电流最大为：。
26．【答案】6；40
【解析】【分析】（1）在串联电路中，总电压等于各处电压之和，根据U总=U1+U2计算；
（2）当电流最小时，电路的总电阻最大，此时滑动变阻器接入的阻值最大。根据图b确定最小电流和变阻器两端的电压，然后根据计算即可。
【解答】（1）根据图b可知，当电流为0.2A时，两个电压表的示数分别为2V和4V，则电源电压为：U总=U1+U2=2V+4V=6V；
（2）当电流增大时，根据U=IR可知，定值电阻R1的电压也增大，则图像甲为R1的，图像乙为R2的。
根据图b可知，最小电流为0.1A，此时R2的电压为4V，则R2的最大阻值为：。
27．【答案】（1）灯泡亮度
（2）乙；灯泡可以对电路起到保护作用
（3）2和4；当导体的材料和长度相同时，横截面积越大，则电阻越小。；控制变量法
【解析】【分析】（1）当电源电压不同时，电路电阻越大，则电流越小，灯泡亮度越小；
（2）如果灯泡与电流表串联，那么当ab之间没有电阻时，灯泡可以防止电路发生短路，起到保护作用；
（3）a.根据控制变量法的要求选择对照电阻丝；
b.根据电流表的示数变化确定阻值大小，根据表格确定2、3中哪个因素相同，哪个因素不同，根据控制变量法的要求选择对照实验即可。
c.探究某个因素对物理量的影响时，需要控制其它因素相同，只改变这个因素，这就是控制变量法。
【解答】（1）本实验中，小明通过观察灯泡亮度来粗略判断a、b两点间导体电阻的大小。
（2）我认为乙同学的改良更好一些，理由是：灯泡可以对电路起到保护作用；
（3）a.探究导体电阻与长度的关系时，需要控制材料和横截面积相同，只改变长度，故选2和4；
b.2和3中材料和长度相同，3的横截面积大，且电流大，那么得到结论：当导体的材料和长度相同时，横截面积越大，则电阻越小。
c. 这个实验的主要研究方法为控制变量法。
28．【答案】（1）将15Ω和30Ω两个定值电阻并联使用
（2）60；换用5Ω电阻
（3）电压表
【解析】【分析】（1）两个电阻并联后其总电阻比最小的还要小；
（2）滑动变阻器在此实验中起到分压的作用，即控制定制电阻两端的电压不变；
（3） 研究电流和电阻的关系 ，需控制电压的大小不变。
【解答】（1） 将15Ω和30Ω两个定值电阻并联使用 ，其并联总电阻为10Ω；
（2）当定值电阻两端电压最小时，即滑动变阻器两端电压最大，故为2v，由于定值电阻最大阻值为30，故根据分压可知，最大电阻需满足定值电阻的最大值，故为60欧；减小定值电阻的电阻大小可以减小所需的最大阻值，故小于7.5欧的定值电阻均可以；
（3）研究电流和电阻的关系 ，需控制电压的大小不变。
29．【答案】（1）断路
（2）当电阻一定时，通过导体的电流与导体两端的电压成正比
（3）A；D
【解析】【分析】欧姆定律研究是的电流与电压以及电阻的关系，通过实验表面，通过导体电流的大小与导体两端的电压与导体的电阻有关，当电阻一定时，通过导体的电流与导体两端的电压成正比；当导体两端电压一定时，通过导体的电流与导体电阻成反比；即
【解答】（1）实验中的电路图是串联电路，如电路短路，则电路中有电流，如电路断路，则无电流通过，因此此次电路的故障可能是电阻R断路。
（2）实验是研究电流与电压的关系，应控制电阻相同，通过分析数据可以得出，当电阻一定时，通过导体的电流与导体两端的电压成正比。
（3）通过对比乙图和表格数据，可以看出小宁测得的电流偏小，或者测得的电压偏大，
A. 电流表未调零，指针偏左会导致测得的电流偏小，A符合题意
B. 电压表未调零，指针偏左会导致测得的电压偏大，B不符合题意
C. 电流表为调零，指针偏右会导致测得的电流偏大，C不符合题意
D. 电压表未调零，指针偏右会导致测得的电压偏小，D符合题意
故选A D
故答案为（1）断路 （2） 当电阻一定时，通过导体的电流与导体两端的电压成正比 （3）A D
30．【答案】（1）根据图片可知，定值电阻R1和R2并联，电流表测通过R1的电流。
定值电阻R1的电压U1=I1R1=0.4A×30Ω=12V；
则电源电压U总=U1=12V。
（2）定值电阻R2的电压U2=U总=12V；
则通过R2的电流为：。
（3）干路电流I总=I1+I2=0.4A+1.2A=1.6A；
（4）电路的总电阻为：。
【解析】【分析】（1）根据图片可知，定值电阻R1和R2并联，电流表测通过R1的电流。首先根据U1=I1R1计算R1的电压，再根据U总=U1计算电源电压。
（2）首先根据U2=U总计算R2的电压，然后根据计算通过R2的电流；
（3）根据I总=I1+I2计算干路电流；
（4）根据计算并联电路的总电阻。
31．【答案】（1）解：由图乙可知，通过电阻R2的电流0.2A时，电阻两端电压是2V
R2=U/I=2V/0.2A=10Ω
（2）解：由图乙可知，变阻器两端电压最大是2.5V，此时电流是0.1A，
则R2=U/I=2.5V/0.1A=25Ω
当电流为0.6A时，电阻R2两端电压是0V，
则R2'=U/I=0V/0.6A=0Ω
所以，滑动变阻器电阻R2接入电路的阻值变化范围是0Ω≤R2≤25Ω
（3）解：当电流为0.2A时，有U=U1+U2=0.2A·R1+2V
当电流为0.4A时，有U=U1+U2=0.4A·R1+1V
由0.2A·R1+2V= 0.4A·R1+1V
得R1=5Ω
U= 3V
【解析】【分析】（1）根据图乙确定电流为0.2A时电压表的示数，然后根据计算R2的阻值。
（2）根据甲图可知，电压表测变阻器的电压，根据串联电路的分压规律可知，当变阻器接入的阻值最大时，电压表的示数达到最大。根据图乙确定电压表的最大示数和对应的电流，然后根据计算出此时R2接入的最大阻值。
当电流表的示数为0.6A时，电阻R2接入的阻值最小。根据如乙确定此时电压表的示数，根据计算变阻器接入的最小阻值即可。
（3）从图乙中分别找到电流为0.2A和0.4A时电压表对应的示数，然后根据串联电路的电压规律U总=U1+U2列出两个方程，联立计算出电源电压和R1的阻值即可。
32．【答案】（1）变小
（2）由图乙可知，当F=0时，压敏电阻的电阻R=100Ω
则电流表A1的示数I1=U/R=10V/100Ω=0.1A
答：电流表A1的示数是0.1A。
（3）当F=G=400N时，R=20Ω
A1的示数I1=U/R=10V/20Ω=0.5A
A2的示数I2=2I1=2×0.5A=1A
R0=U/I2=10V/1A=10Ω
答：滑动变阻器R0接入电路的阻值是10Ω。
（4）当身高140cm时，电流表A2的示数Imin=0.1A，
滑动变阻器的电阻Rmax=U/Imin=10V/0.1A=100Ω
当身高180cm时，电流表A2的示数Imax=0.5A，
滑动变阻器的电阻Rmin=U/Imax=10V/0.5A=20Ω
（100Ω-20Ω）/（180cm-140cm）=2Ω/cm
答：滑动变阻器R的滑片P每滑动1cm时的阻值变化是2Ω。
（5）174
【解析】【分析】（1） 身高明显增加，但体重几乎不变 ，故 R0改变明显，R几乎不变；
（2） 没有人站在身高体重计上时 ，即压力为零时，通过乙图可以读出其R的电阻大小，再用欧姆定律求解；
（3） 小科体重为400N ，可以求出R的大小，再根据其电流比可以求出R是R0的两倍；
（4）分别求出在140cm和180cm时的电阻大小，电阻的差值与电流的变化值的比值即为滑片P每滑动1cm时阻值变化的量；
（5）先求出170cm时正常电压下的A2示数，再利用现在的电压求出R0的电阻大小，通过变化的电阻大小求出变化的高度。
【解答】（1）身高明显增加，但体重几乎不变 ，故 R0改变明显，R几乎不变，流过R0的电流增大，故其比值变小；
（5）正常电压下身高为170cm时，R0=20 Ω +（180-170）·2 Ω =40 Ω
I=，当电压为8V时，R0=，所以电阻减小8 Ω ，故向上移动了4cm，即此时的身高为170cm+4cm=174cm。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)

展开更多......

收起↑
