(共38张PPT)
建筑CAD基础教程

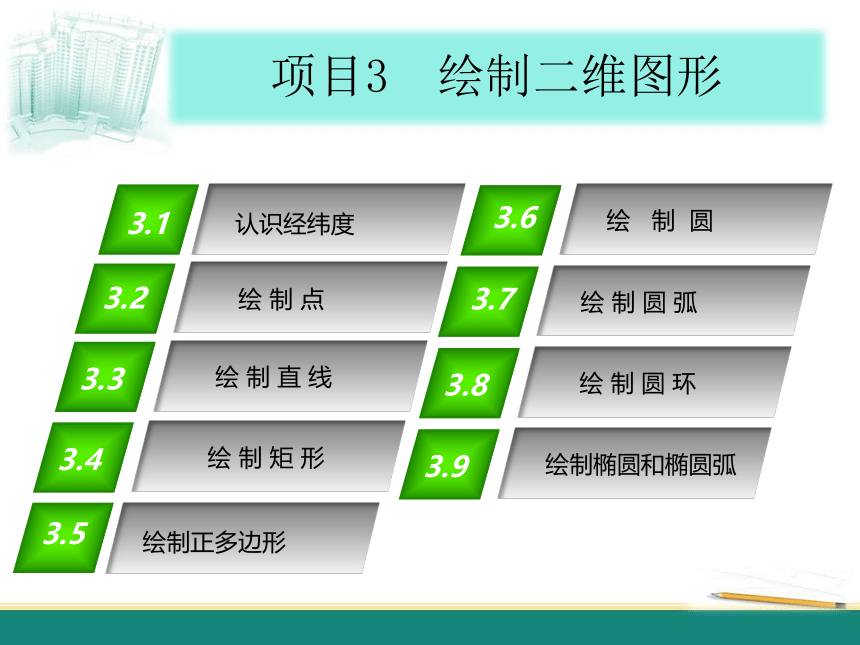

项目3 绘制二维图形
3.1
认识经纬度
3.2
绘 制 点
3.5
绘制正多边形
3.6
绘 制 圆
3.7
绘 制 圆 弧
3.3
绘 制 直 线
3.4
绘 制 矩 形
3.8
绘 制 圆 环
3.9
绘制椭圆和椭圆弧
项目3 绘制二维图形

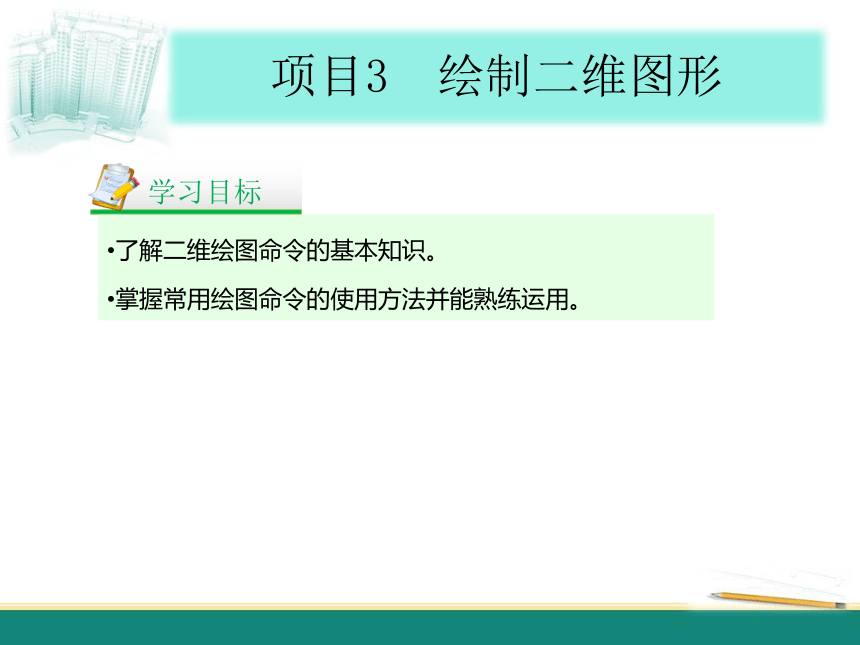

学习目标
了解二维绘图命令的基本知识。
掌握常用绘图命令的使用方法并能熟练运用。

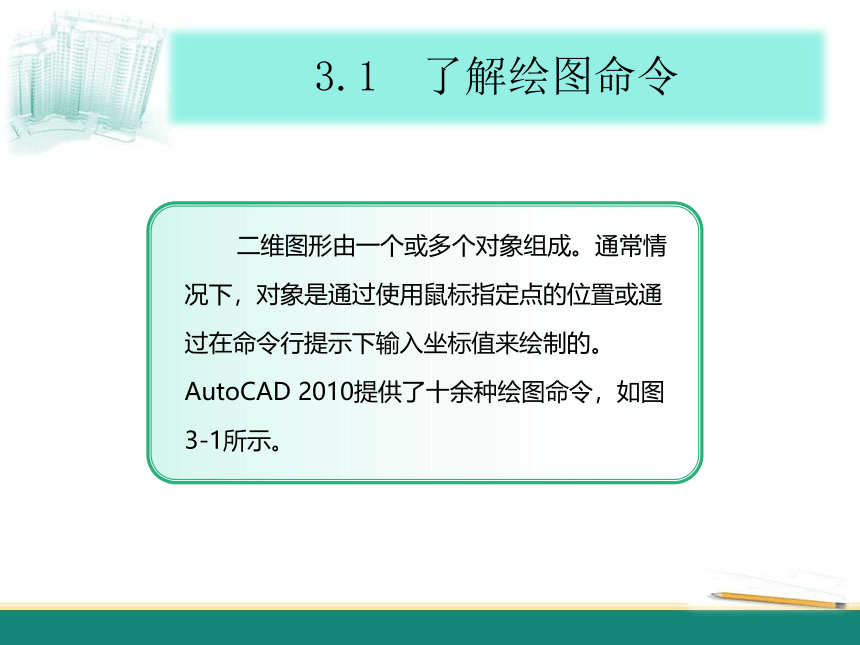

3.1 了解绘图命令
? 二维图形由一个或多个对象组成。通常情况下,对象是通过使用鼠标指定点的位置或通过在命令行提示下输入坐标值来绘制的。 AutoCAD 2010提供了十余种绘图命令,如图3-1所示。
3.2 绘 制 点
3.2.1 创建点
1.绘制单点
2.绘制多点
3.2 绘 制 点
1.绘制单点
执行“单点”命令的方法如下。?
(1)命令行:POINT(PO)。?
(2)菜单栏:“绘图”→“点”→“单点”命令?
(3)工具栏:“绘图”工具栏中的 按钮。?
3.2 绘 制 点

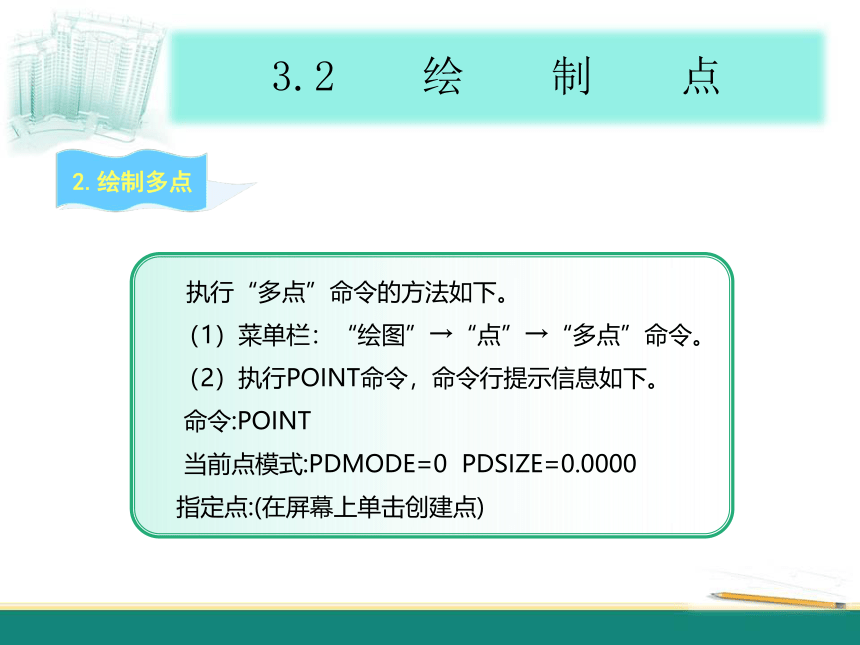

2.绘制多点
? 执行“多点”命令的方法如下。?
(1)菜单栏:“绘图”→“点”→“多点”命令。
(2)执行POINT命令,命令行提示信息如下。?
命令:POINT?
当前点模式:PDMODE=0 PDSIZE=0.0000?
指定点:(在屏幕上单击创建点)
3.2 绘 制 点

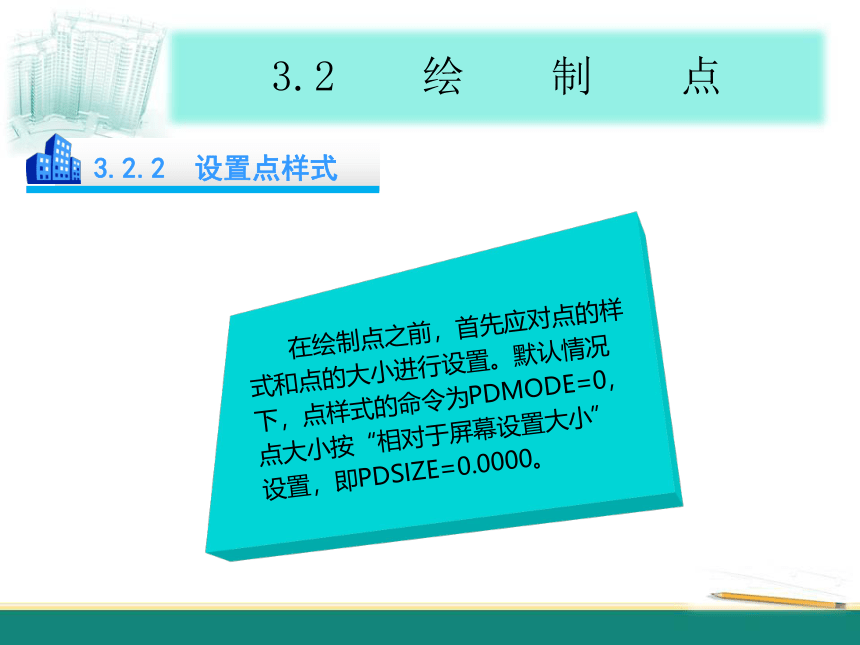

3.2.2 设置点样式
在绘制点之前,首先应对点的样式和点的大小进行设置。默认情况下,点样式的命令为PDMODE=0,点大小按“相对于屏幕设置大小”设置,即PDSIZE=0.0000。
3.2 绘 制 点

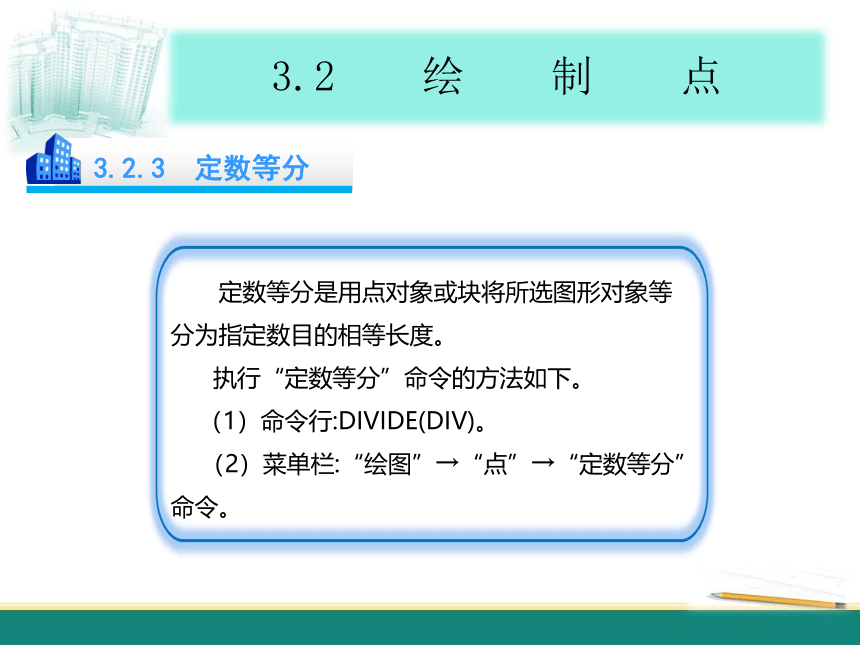

3.2.3 定数等分
定数等分是用点对象或块将所选图形对象等分为指定数目的相等长度。?
执行“定数等分”命令的方法如下。?
(1)命令行:DIVIDE(DIV)。?
(2)菜单栏:“绘图”→“点”→“定数等分”命令。
3.2 绘 制 点

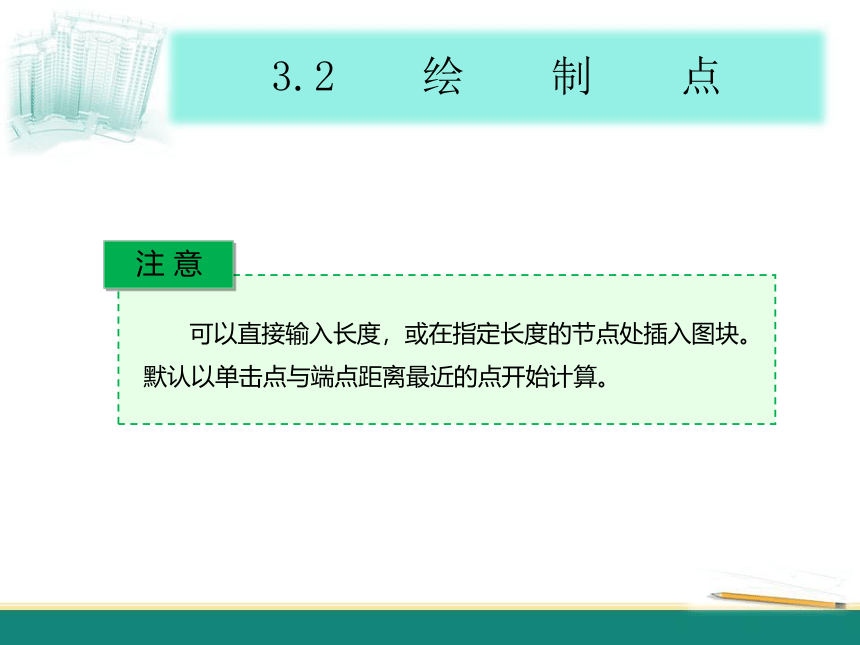

注 意
可以直接输入长度,或在指定长度的节点处插入图块。默认以单击点与端点距离最近的点开始计算。
3.2 绘 制 点

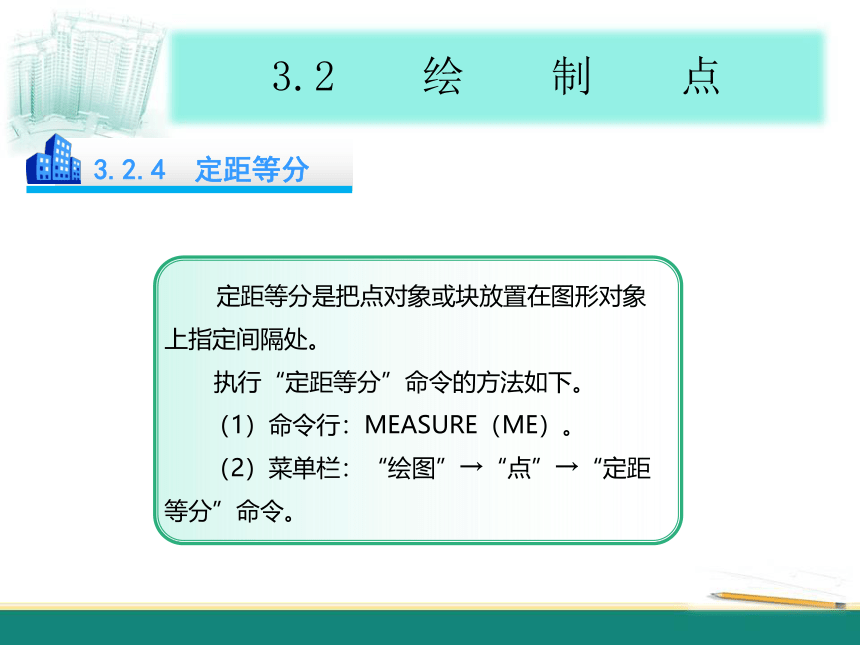

3.2.4 定距等分
? 定距等分是把点对象或块放置在图形对象上指定间隔处。?
执行“定距等分”命令的方法如下。?
(1)命令行:MEASURE(ME)。?
(2)菜单栏:“绘图”→“点”→“定距等分”命令。
3.2 绘 制 点
注 意
等分数范围为2~32767,在等分点处按当前样式给出等分点,在等分点处可以插入指定的块。
3.3 绘 制 直 线
3.3.1 绘制直线段
根据指定的端点绘制直线段。?
执行“直线”命令的方法如下。?
(1)命令行:LINE(L)。?
(2)菜单栏:“绘图”→“直线”命令。?
(3)工具栏:“绘图”工具栏中的 按钮。
3.3 绘 制 直 线
3.3.2 绘制射线
? 绘制沿单方向无限延长的直线,即射线,射线一般用作辅助线。?
执行“射线”命令的方法如下。?
(1)命令行:RAY。?
(2)菜单栏:“绘图”→“射线”命令。
3.3 绘 制 直 线
注 意
在AutoCAD中,射线被用作创建其他对象的参照,因此,在绘制射线时一般都需开启对象捕捉功能。
3.4 绘 制 矩 形
在AutoCAD 2010中,利用矩形命令可以方便、快捷地绘制矩形,同时可以在创建矩形时指定其面积和旋转角度。?
执行“矩形”命令的方法如下。?
(1)命令行:RECTANGLE(REC)。?
(2)菜单栏:“绘图”→“矩形”命令。?
(3)工具栏:“绘图”工具栏中的 按钮。
3.4 绘 制 矩 形
(1)倒角(C)
(2)标高(E)
(3)圆角(F)
(4)厚度(T)
(5)宽度(W)
(6)面积(A)
(7)尺寸(D)
(8)旋转(R)
3.5 绘制正多边形
? 正多边形即等边多边形,在AutoCAD 2010中,用户可利用正多边形命令绘制边数不等的正多边形。
执行“正多边形”命令的方法如下。?
(1)命令行:POLYGON(POL)。?
(2)菜单栏:“绘图”→“正多边形”命令。 ? (3)工具栏:“绘图”工具栏中的 按钮。
3.5 绘制正多边形
(3)外切于圆(C)
(1)边(E)
(2)内接于圆(I)
3.5 绘制正多边形
(1)边(E)
图3-11 绘制正六边形
3.5 绘制正多边形
(2)内接于圆(I)
图3-12 内接于圆的正六边形
3.5 绘制正多边形
(3)外切于圆(C)
图3-13 外切于圆的正六边形
3.6 绘 制 圆?
在AutoCAD 2010中,一般是根据圆心、半径/直径或相切等方法绘制圆。?
执行“圆”命令的方法如下。?
(1)命令行:CIRCLE(C)。?
(2)菜单栏:“绘图”→“圆”命令。?
(3)工具栏:“绘图”工具栏中的 按钮。
3.6 绘 制 圆
? 【例3-4】绘制如图3-15所示的圆。
图3-15 两点绘制圆
3.6 绘 制 圆
具体操作步骤如下。?
①绘制长度为50 mm的直线。?命令:LINE ?
指定第一点:(指定直线第一点)?
指定下一点或[放弃(U)]: 50?
指定下一点或[放弃(U)]:(右击或按Enter键确认)?
②使用两点画圆方法绘制圆。? 命令:CIRCLE ?
指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:2P ?
指定圆直径的第一个端点:(拾取直线左端点)?
指定圆直径的第二个端点:(拾取直线右端点) ?
3.6 绘 制 圆
? 【例3-6】绘制如图3-17所示的圆。
图3-17 “相切、相切、半径”绘制圆
3.6 绘 制 圆
具体操作步骤如下。?
命令:CIRCLE ?
指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:T?
指定对象与圆的第一个切点:(选择第一条直线)?
指定对象与圆的第二个切点:(选择第二条直线)?
指定圆的半径<100.0000>:80 ?
3.7 绘 制 圆 弧
? 根据已知条件可以绘制指定尺寸的圆弧。?
执行“圆弧”命令的方法如下。?
(1)命令行:ARC(A)。?
(2)菜单栏:“绘图”→“圆弧”命令。?
(3)工具栏:“绘图”工具栏中的 按钮。?
3.7 绘 制 圆 弧
【例3-8】 绘制如图3-20所示的圆弧。
图3-20 指定三点绘制圆弧
3.7 绘 制 圆 弧
? 具体操作步骤如下。?
命令:ARC ?
指定圆弧的起点或[圆心(C)]:(指定圆弧的第一个点)?
指定圆弧的第二个点或[圆心(C)/端点(E)]:(指定圆弧的第二个点)?
指定圆弧的端点: (指定圆弧的第三个点) ?
3.7 绘 制 圆 弧
【例3-11】 绘制如图3-23所示的圆弧。
图3-23 指定起点、端点和角度绘制圆弧
3.7 绘 制 圆 弧
? 具体操作步骤如下。?
命令:ARC?
指定圆弧的起点或[圆心(C)]:?
指定圆弧的第二个点或[圆心(C)/端点(E)]:E?
指定圆弧的端点:?
指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]:A ?
指定包含角:120 ?
3.8 绘 制 圆 环
执行“圆环”命令的方法如下。?
(1)命令行:DONUT(DO)。?
(2)菜单栏:“绘图”→“圆环”命令。
3.8 绘 制 圆 环
注 意
AutoCAD中可通过Fill命令和Fillmod系统变量设置是否填充圆环,如图3-25所示圆环的填充模式为未填充。
图3-25 未填充的圆环
3.9 绘制椭圆和椭圆弧
? 在AutoCAD中可根据已知条件绘制指定尺寸的椭圆或椭圆弧。?
执行“椭圆”命令的方法如下。?
(1)命令行:ELLIPSE(EL)。?
(2)菜单栏:“绘图”→“椭圆 / 椭圆弧”命?
(3)工具栏:“绘图”工具栏中的 按钮和 按钮。?
3.9 绘制椭圆和椭圆弧
【例3-13】 绘制如图3-27所示的椭圆。
图3-27 绘制椭圆(一)
3.9 绘制椭圆和椭圆弧
? 具体操作步骤如下。?
命令: ELLIPSE?
指定椭圆的轴端点或[圆弧(A)/中心点(C)]:(指定第一点)?
指定轴的另一个端点:40(指定第二点)?
指定另一条半轴长度或[旋转(R)]:10
THANK YOU
