建筑CAD基础教程

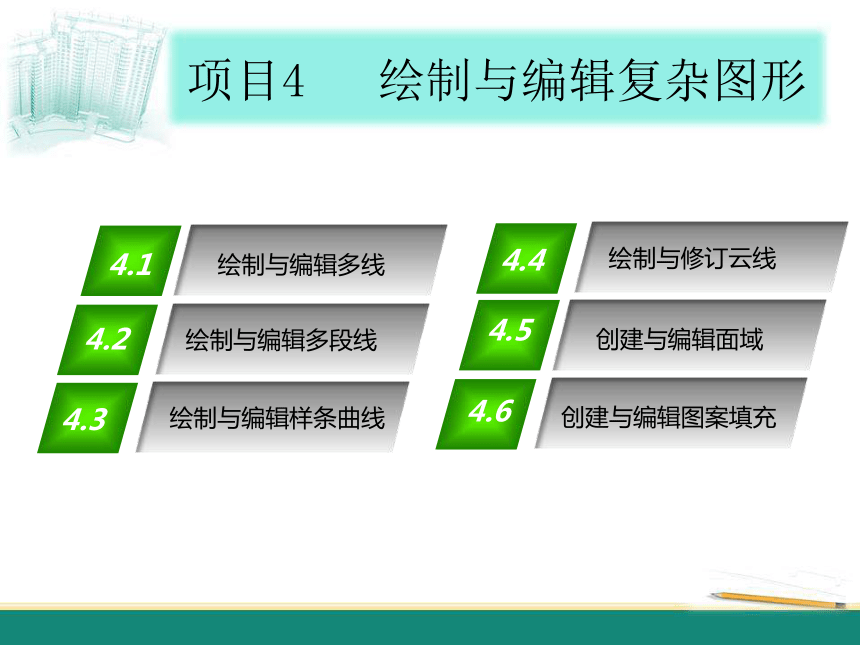

项目4 绘制与编辑复杂图形
4.3
绘制与编辑样条曲线
4.1
绘制与编辑多线
4.2
绘制与编辑多段线
4.5
创建与编辑面域
4.6
创建与编辑图案填充
4.4
绘制与修订云线
项目4 绘制与编辑复杂图形

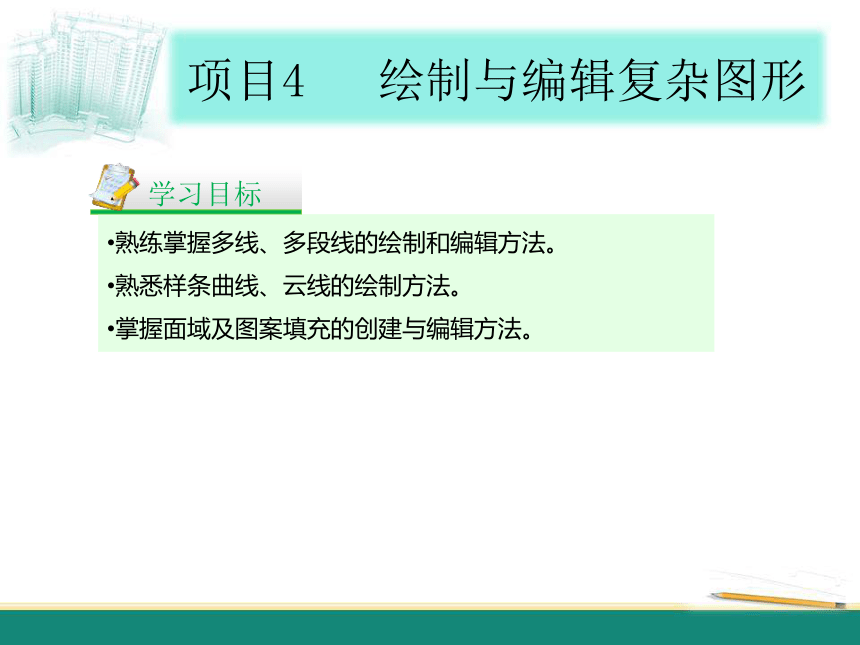

学习目标
熟练掌握多线、多段线的绘制和编辑方法。
熟悉样条曲线、云线的绘制方法。
掌握面域及图案填充的创建与编辑方法。
4.1 绘制与编辑多线

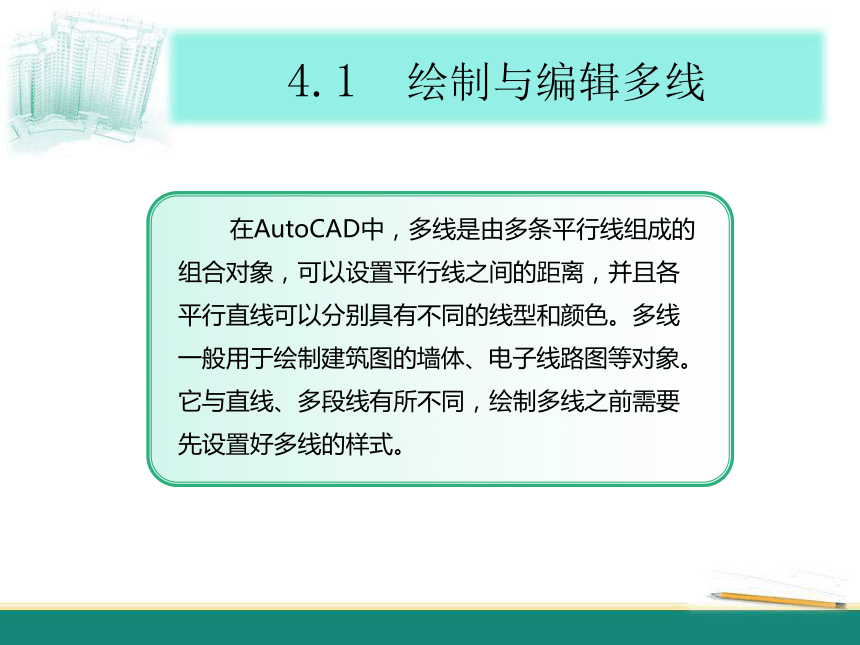

? 在AutoCAD中，多线是由多条平行线组成的组合对象，可以设置平行线之间的距离，并且各平行直线可以分别具有不同的线型和颜色。多线一般用于绘制建筑图的墙体、电子线路图等对象。它与直线、多段线有所不同，绘制多线之前需要先设置好多线的样式。
4.1 绘制与编辑多线

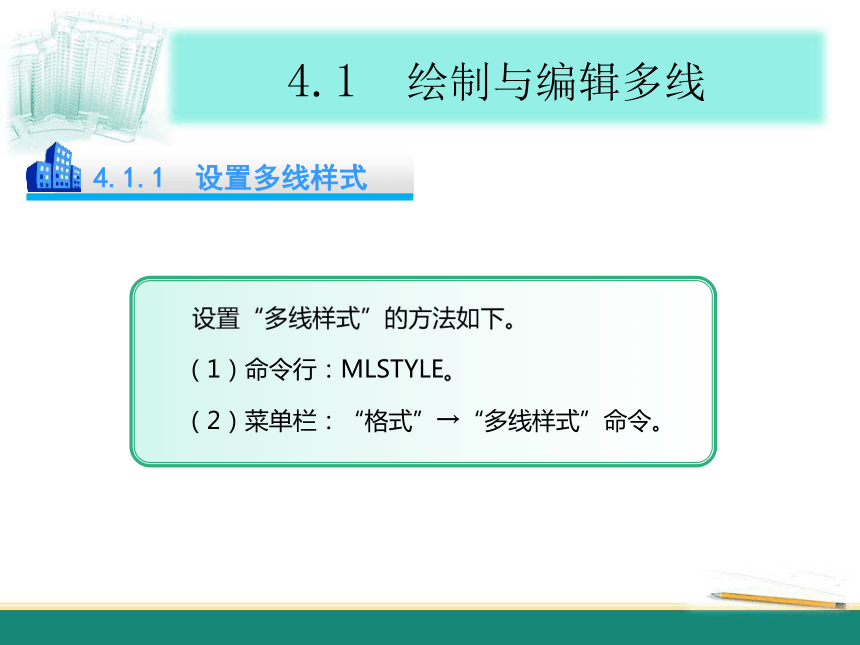

4.1.1 设置多线样式
? 设置“多线样式”的方法如下。?
（1）命令行：MLSTYLE。?
（2）菜单栏：“格式”→“多线样式”命令。
4.1 绘制与编辑多线

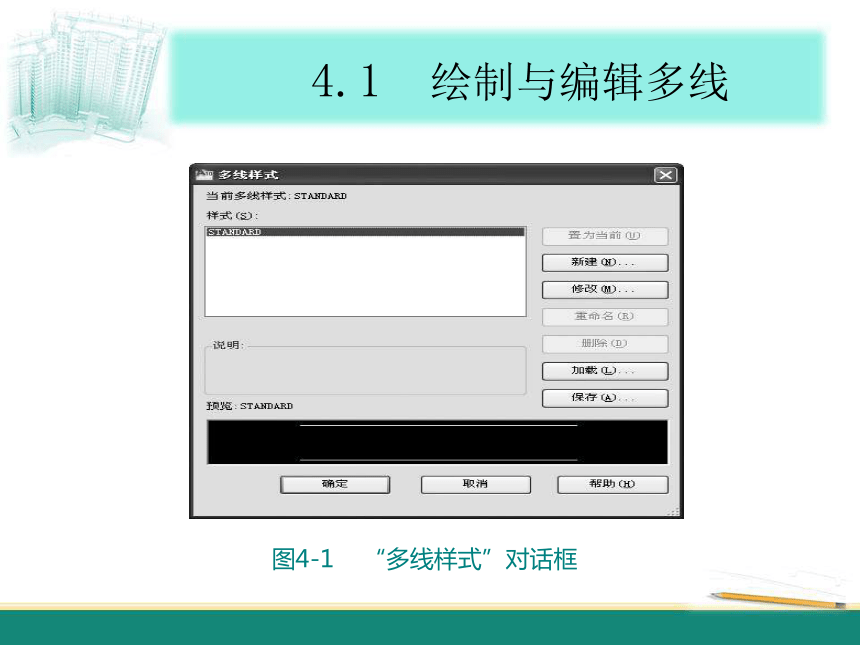

图4-1 “多线样式”对话框
4.1 绘制与编辑多线

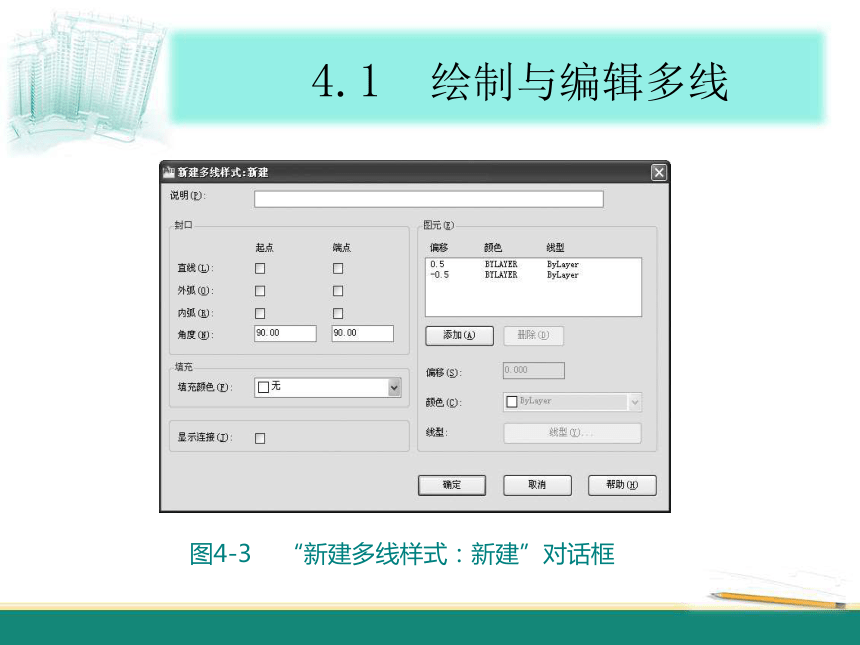

图4-3 “新建多线样式：新建”对话框
4.1 绘制与编辑多线

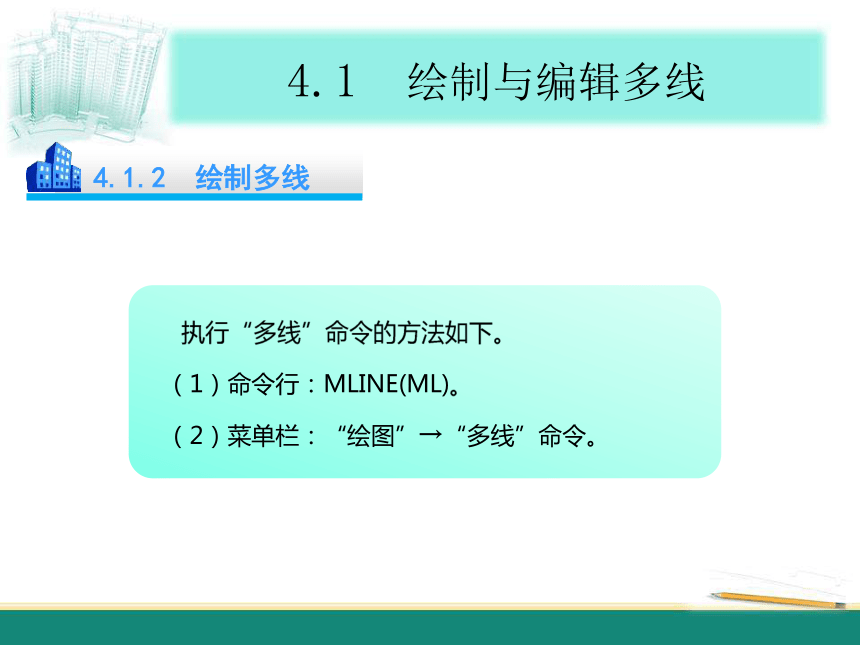

4.1.2 绘制多线
执行“多线”命令的方法如下。?
（1）命令行：MLINE(ML)。?
（2）菜单栏：“绘图”→“多线”命令。
4.1 绘制与编辑多线

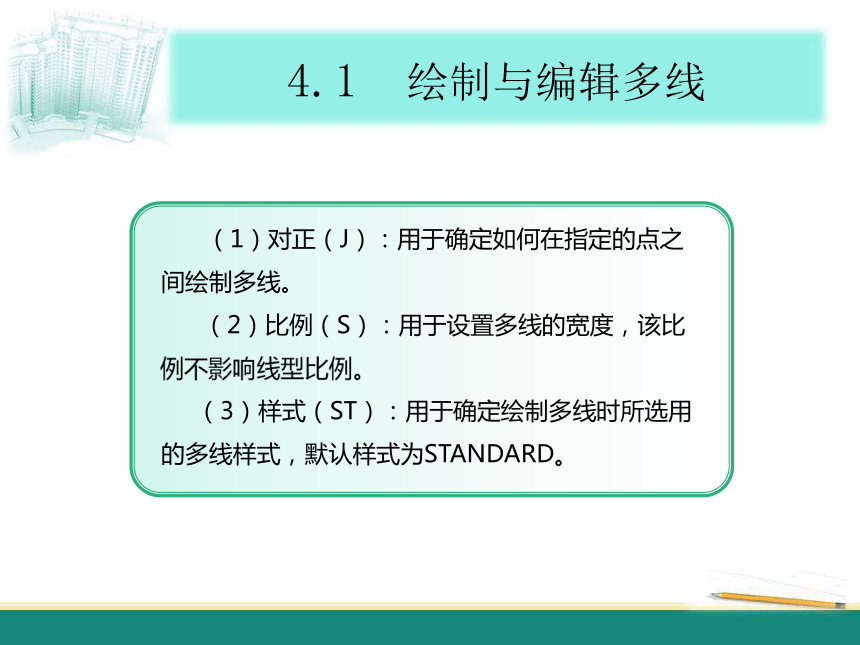

? （1）对正（J）：用于确定如何在指定的点之间绘制多线。
（2）比例（S）：用于设置多线的宽度，该比例不影响线型比例。?
（3）样式（ST）：用于确定绘制多线时所选用的多线样式，默认样式为STANDARD。?
4.1 绘制与编辑多线

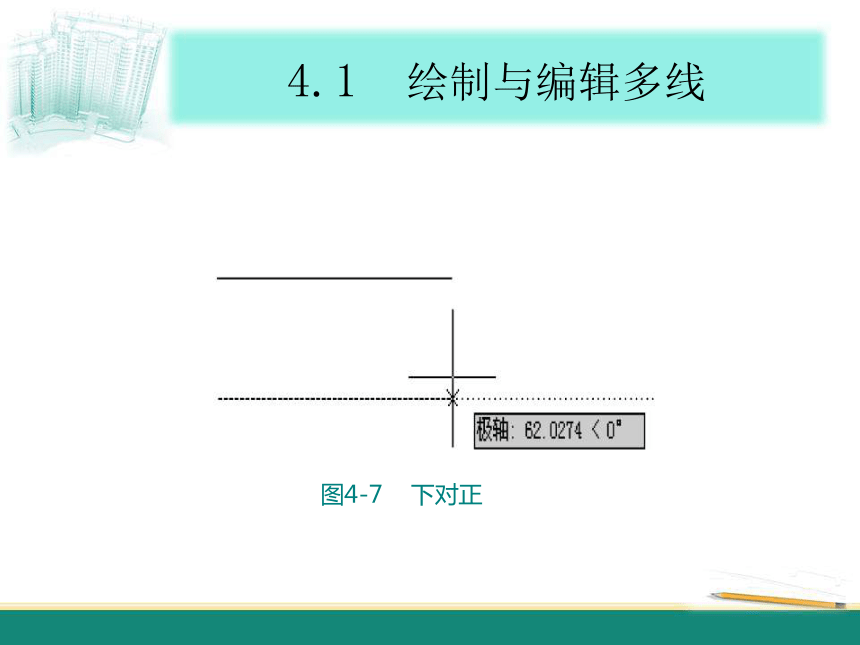

图4-7 下对正
4.1 绘制与编辑多线

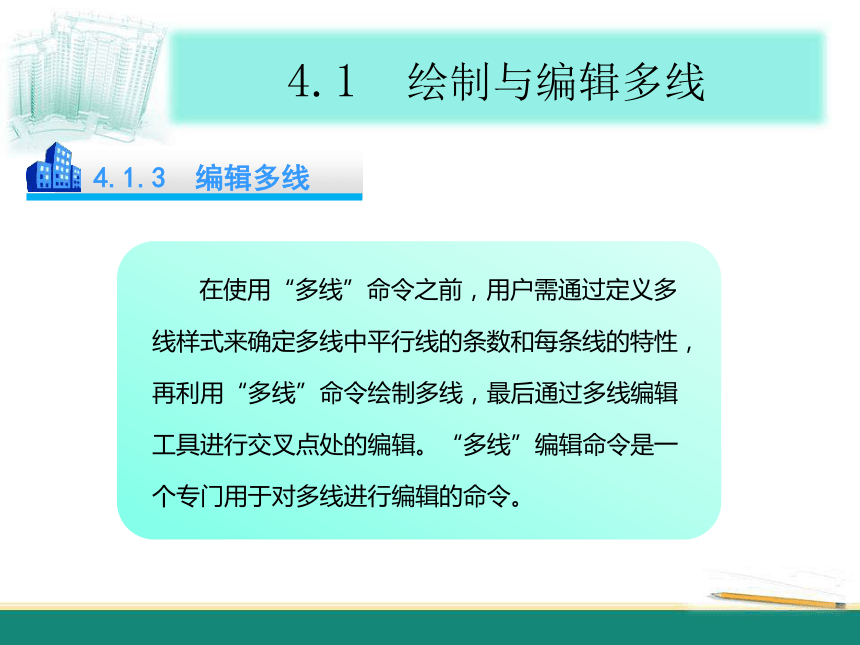

4.1.3 编辑多线
在使用“多线”命令之前，用户需通过定义多线样式来确定多线中平行线的条数和每条线的特性，再利用“多线”命令绘制多线，最后通过多线编辑工具进行交叉点处的编辑。“多线”编辑命令是一个专门用于对多线进行编辑的命令。
4.1 绘制与编辑多线

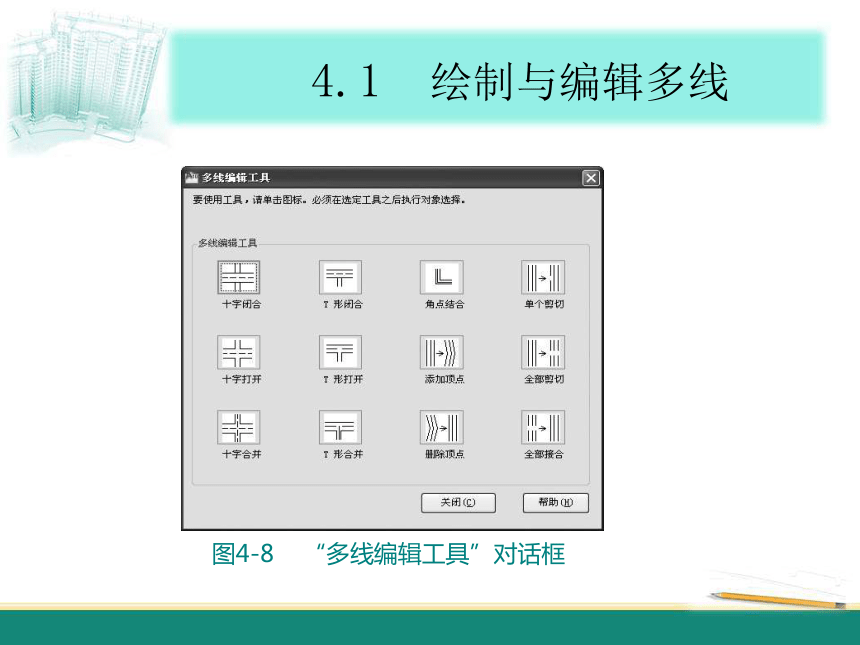

图4-8 “多线编辑工具”对话框
4.1 绘制与编辑多线
（1）十字闭合
（2）十字打开
（3）十字合并
（4）T形闭合
（5）T形打开
（6）T形合并
4.1 绘制与编辑多线
（1）十字闭合
图4-9 “十字闭合”工具
4.1 绘制与编辑多线
（2）十字打开
图4-10 “十字打开”工具
4.1 绘制与编辑多线
（3）十字合并
图4-11 “十字合并”工具
4.1 绘制与编辑多线
（4）T形闭合
图4-12 “T形闭合”工具
4.1 绘制与编辑多线
（5）T形打开
图4-13 “T形打开”工具
4.1 绘制与编辑多线
（6）T形合并
图4-14 “T形合并”工具
4.1 绘制与编辑多线
（7）角点结合
（8）添加顶点
（9）删除顶点
（10）单个剪切
（11）全部剪切
（12）全部接合
4.1 绘制与编辑多线
（7）角点结合
图4-15 “角点结合”工具
4.1 绘制与编辑多线
（10）单个剪切
图4-16 “单个剪切”工具
4.1 绘制与编辑多线
（11）全部剪切
图4-17 “全部剪切”工具
4.1 绘制与编辑多线
（12）全部接合
图4-18 “全部接合”工具
4.2 绘制与编辑多段线
? 在AutoCAD中，多段线又称为多义线，是一个比较常用的图形，与直线段既有区别又有联系。多段线是作为单个对象创建的相互连接的线段序列。可以创建直线段、圆弧段或两者的组合线段。
4.2 绘制与编辑多段线
4.2.1 绘制多段线
执行“多段线”命令的方法如下。?
（1）命令行：PLINE（PL）。?
（2）菜单栏：“绘图”→“多段线”命令。?
（3）工具栏：“绘图”工具栏中的 按钮。?
4.2 绘制与编辑多段线
? 命令中常用选项的含义如下。?
（1）圆弧（A）：用于从直线模式切换到圆弧模式。
（2）半宽（H）：用于确定多段线起始半宽和终止半宽。?
（3）长度（L）：用于绘制指定长度的多段线。?
（4）宽度（W）：用于设置整条多段线的新的宽度。?
4.2 绘制与编辑多段线
注 意
在绘制的过程中，不要中断PLINE绘图命令。
4.2 绘制与编辑多段线
4.2.2 编辑多段线
执行“修改多段线”命令的方法如下。?
（1）命令行：PEDIT（PE）。?
（2）菜单栏：“修改”→“对象”→“多段线”命令。
（3）工具栏：“修改Ⅱ”中的 按钮。?
4.2 绘制与编辑多段线
（3）宽度（W）
（1）闭合（C）
（2）合并（J）
4.2 绘制与编辑多段线
注 意
使用PEDIT命令可以把非封闭的线条转换为多段线，也可以通过分解命令EXPLODE（X），将多段线分解为普通的线段。
4.3 绘制与编辑样条曲线
执行“样条曲线”命令的方法如下。?
（1）命令行：SPLINE（SPL）。?
（2）菜单栏：“绘图”→“样条曲线”命令。?
（3）工具栏：“绘图”工具栏中的 按钮。
4.3.1 绘制样条曲线
4.3 绘制与编辑样条曲线
注 意
拟合公差是指样条曲线与输入点之间允许偏移距离的最大值。在绘制样条曲线时，绘出的样条曲线不一定会通过各个输入点，但对于拟合点很多的样条曲线来说，使用拟合公差可得到一条较为光滑的样条曲线。
4.3 绘制与编辑样条曲线
4.3.2 编辑样条曲线
? 执行“编辑样条曲线”命令的方法如下。?
（1）命令行：SPLINEDIT。?
（2）菜单栏：“修改”→“对象” →“样条曲线”命令。?
（3）工具栏：“修改Ⅱ”中的 按钮。?
4.4 绘制与修订云线
“修订云线”命令可以用连续的圆弧组成多段线以构成云线形，用于绘制或将已有的单个封闭对象（如圆、矩形或封闭的样条曲线等）转换成云图或树状图形，如图4-25所示。
图4-25 云线
4.4 绘制与修订云线
? 命令中常用选项的含义如下。?
（1）弧长（A）：用于指定云线中弧线的长度。选择该选项后系统要求指定最小弧长值与最大弧长值，但最大弧长不能大于最小弧长的3倍。?
（2）对象（O）：用于指定要转换为云线的单个闭合对象。选择该选项后并选择一个闭合对象可以将其转换成修订云线。
4.5 创建与编辑面域
面域是使用形成闭合环的对象创建的二维闭合区域。环可以是直线、多段线、圆、圆弧、椭圆、椭圆弧和样条曲线的组合。 ?
执行“面域”的方法如下。?
（1）命令行：REGION（REG）。?
（2）菜单栏：“绘图”→“面域”命令。?
（3）工具栏：“绘图”工具栏中的 按钮。
4.5 创建与编辑面域
注 意
组成面域的对象必须闭合或通过与其他对象共享端点而形成闭合的区域。可以通过多个环或者端点相连形成环的开曲线来创建面域。不能通过开放对象内部相交构成的闭合区域构造面域，例如，相交圆弧或自相交曲线。
4.6 创建与编辑图案填充
4.6.1 创建图案填充
? 执行“图案填充”命令的方法如下。?
（1）命令行：BHATCH(H或BH)。?
（2）菜单栏：“绘图”→“图案填充”命令。?
（3）工具栏：“绘图”工具栏中的 按钮。?
4.6 创建与编辑图案填充
图4-26 “图案填充”选项卡
4.6 创建与编辑图案填充
图4-28 扩展后的“图案填充和渐变色”对话框
4.6 创建与编辑图案填充
（1）“单色”单选按钮
（2）“双色”单选按钮
4.6 创建与编辑图案填充
（1）“单色”单选按钮
图4-29 “渐变色”选项卡
4.6 创建与编辑图案填充
（2）“双色”单选按钮
? 用于确定两种颜色填充。当以两种颜色填充时，位于“双色”单选按钮下方的滑块变成与其左侧相同的颜色框和按钮，用于确定另一种颜色。?
4.6 创建与编辑图案填充
注 意
用户可以直接单击“绘制”工具栏中的 按钮，打开“图案填充和渐变色”对话框中的“渐变色”选项卡。
4.6 创建与编辑图案填充
4.6.2 编辑图案填充
在AutoCAD 2010中，可以很方便地对已存在的填充图案进行更改。?
执行“图案填充”命令的方法如下。?
（1）命令行：HATCHEDIT。?
（2）菜单栏：“修改”→“对象”→“图案填充”命令。?
（3）工具栏：“修改Ⅱ”工具栏中的 按钮。?
4.6 创建与编辑图案填充
图4-31 “图案填充编辑”对话框
THANK YOU
