建筑CAD基础教程

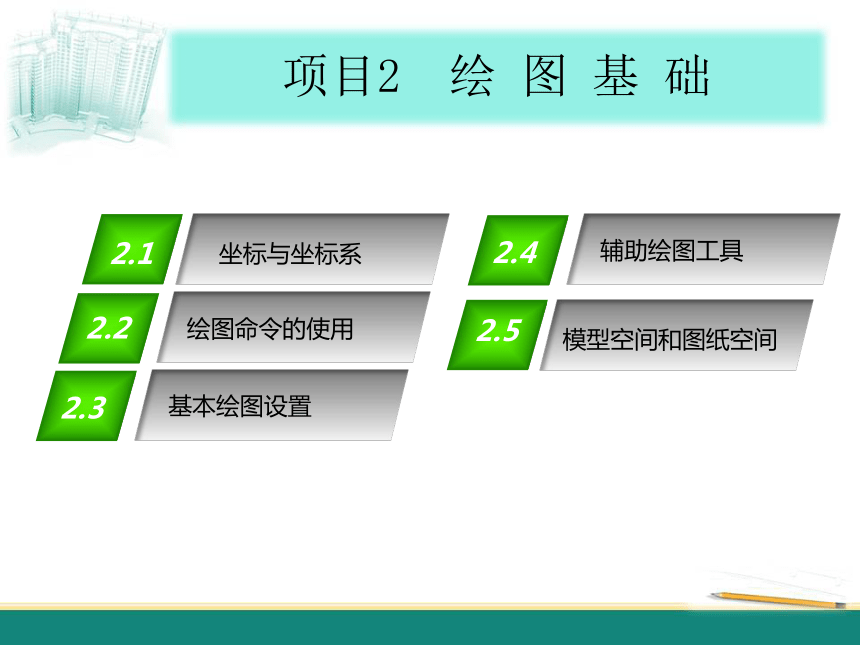

项目2 绘 图 基 础
2.3
基本绘图设置
2.1
坐标与坐标系
2.2
绘图命令的使用
2.5
模型空间和图纸空间
2.4
辅助绘图工具

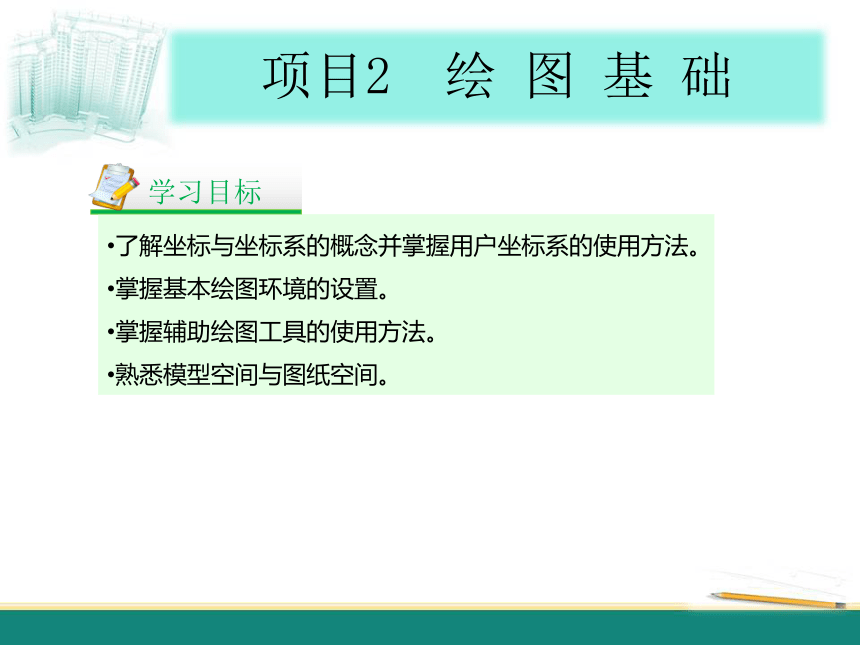

项目2 绘 图 基 础
学习目标
了解坐标与坐标系的概念并掌握用户坐标系的使用方法。
掌握基本绘图环境的设置。
掌握辅助绘图工具的使用方法。
熟悉模型空间与图纸空间。

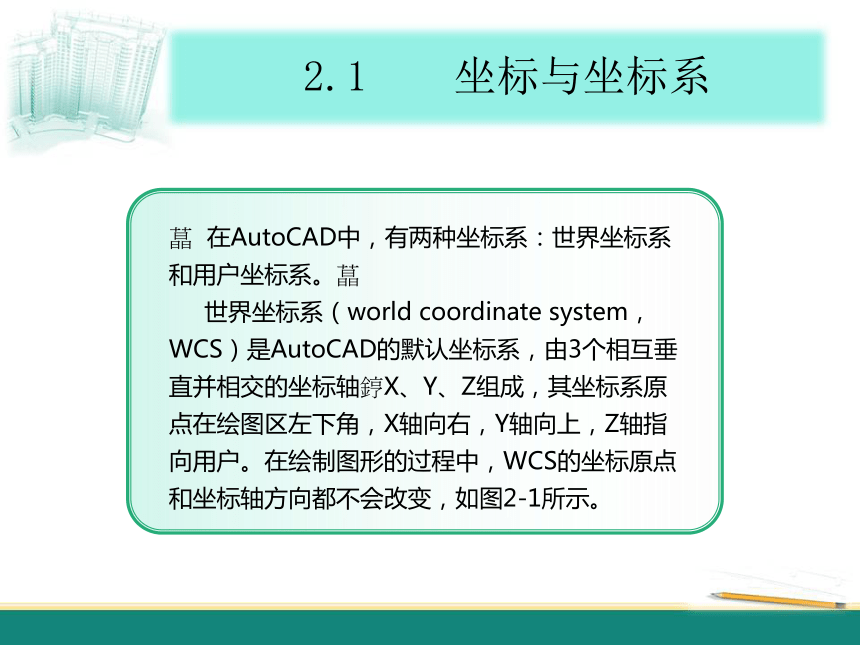

2.1 坐标与坐标系
? 在AutoCAD中，有两种坐标系：世界坐标系和用户坐标系。?
世界坐标系（world coordinate system，WCS）是AutoCAD的默认坐标系，由3个相互垂直并相交的坐标轴?X、Y、Z组成，其坐标系原点在绘图区左下角，X轴向右，Y轴向上，Z轴指向用户。在绘制图形的过程中，WCS的坐标原点和坐标轴方向都不会改变，如图2-1所示。

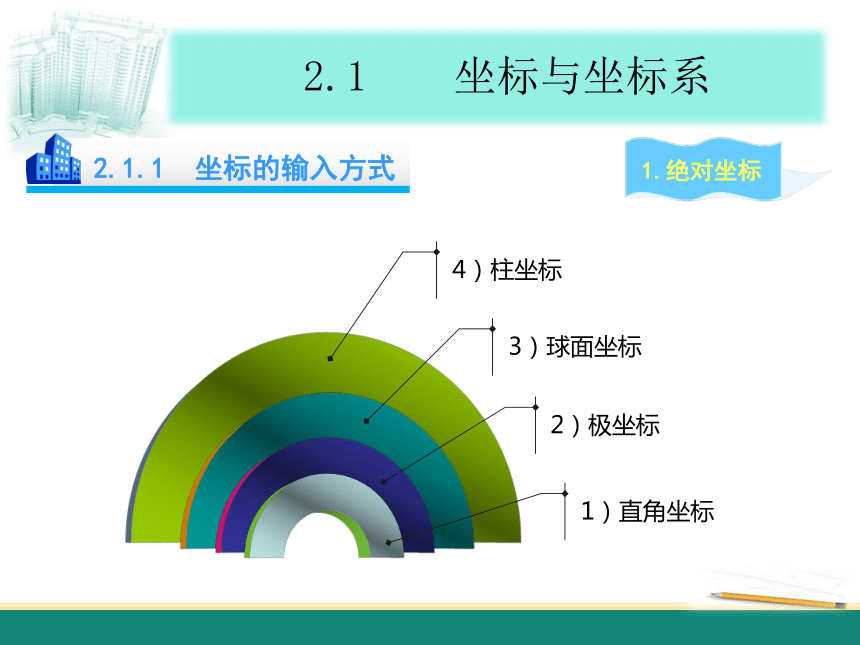

2.1 坐标与坐标系
1）直角坐标
2）极坐标
3）球面坐标
4）柱坐标
2.1.1 坐标的输入方式
1.绝对坐标
2.1 坐标与坐标系
1）直角坐标

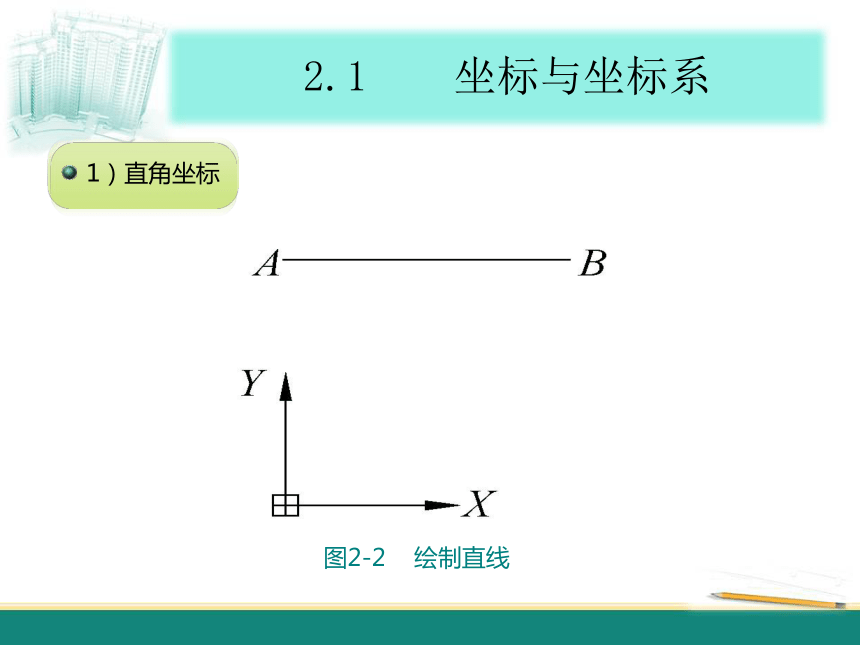

图2-2 绘制直线
2.1 坐标与坐标系
2）极坐标
? 极坐标用来表示二维点，用相对于坐标原点的距离和与X轴正方向的夹角来表示点的位置，其表示方法为：距离＜角度。例如，某二维坐标点距坐标原点距离为100，与?X?轴正方向的夹角为30°，那么该点的表示方法为：100＜30。
2.1 坐标与坐标系

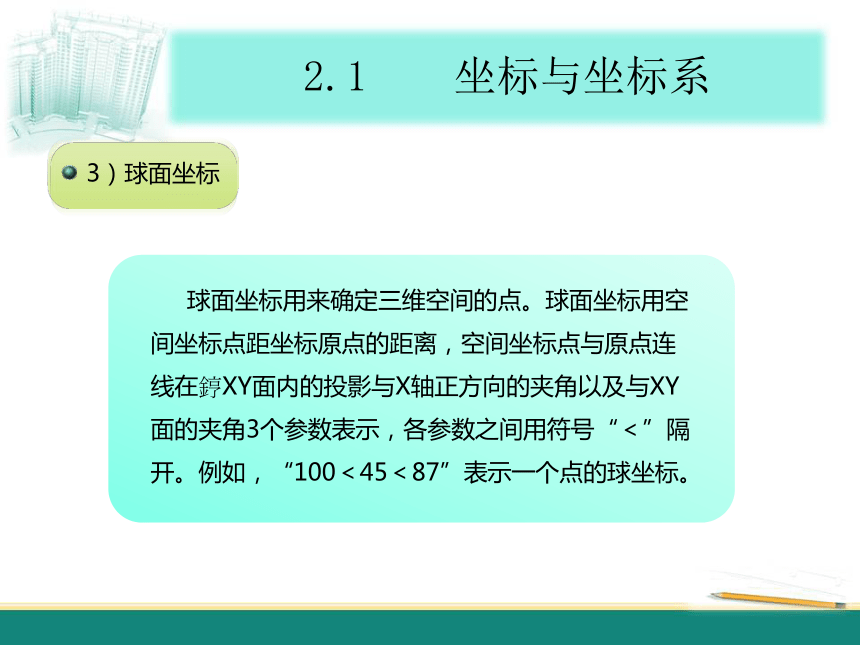

3）球面坐标
球面坐标用来确定三维空间的点。球面坐标用空间坐标点距坐标原点的距离，空间坐标点与原点连线在?XY面内的投影与X轴正方向的夹角以及与XY面的夹角3个参数表示，各参数之间用符号“＜”隔开。例如，“100＜45＜87”表示一个点的球坐标。
2.1 坐标与坐标系

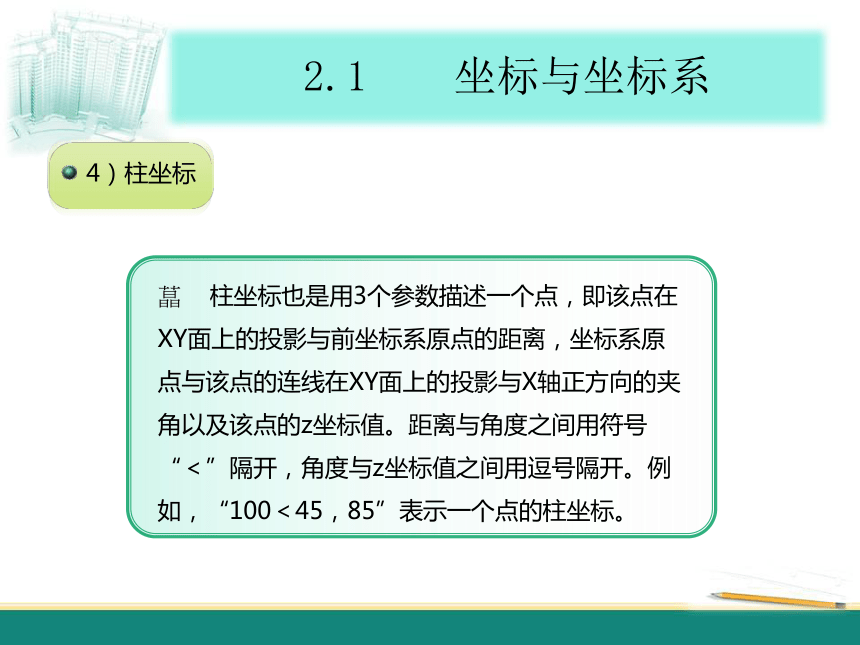

4）柱坐标
? 柱坐标也是用3个参数描述一个点，即该点在XY面上的投影与前坐标系原点的距离，坐标系原点与该点的连线在XY面上的投影与X轴正方向的夹角以及该点的z坐标值。距离与角度之间用符号“＜”隔开，角度与z坐标值之间用逗号隔开。例如，“100＜45，85”表示一个点的柱坐标。
2.1 坐标与坐标系

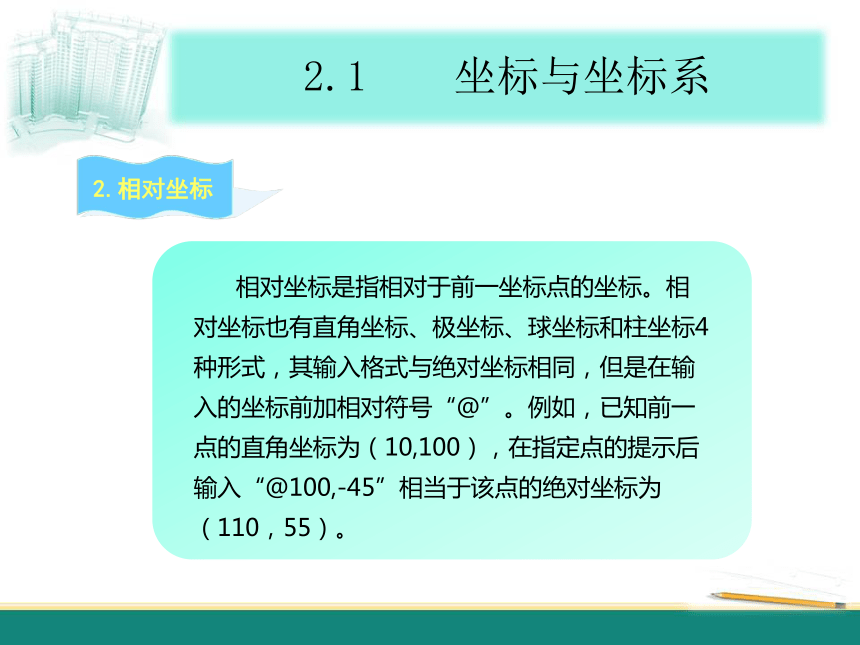

2.相对坐标
相对坐标是指相对于前一坐标点的坐标。相对坐标也有直角坐标、极坐标、球坐标和柱坐标4种形式，其输入格式与绝对坐标相同，但是在输入的坐标前加相对符号“＠”。例如，已知前一点的直角坐标为（10,100），在指定点的提示后输入“＠100,-45”相当于该点的绝对坐标为（110，55）。
2.1 坐标与坐标系

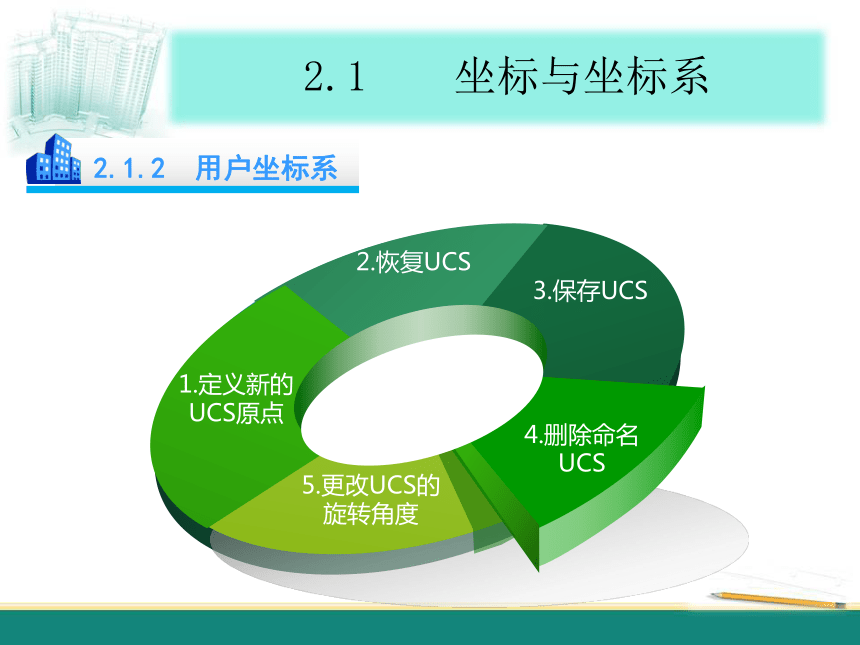

2.1.2 用户坐标系
1.定义新的UCS原点
2.恢复UCS
3.保存UCS
4.删除命名UCS
5.更改UCS的 旋转角度
2.1 坐标与坐标系

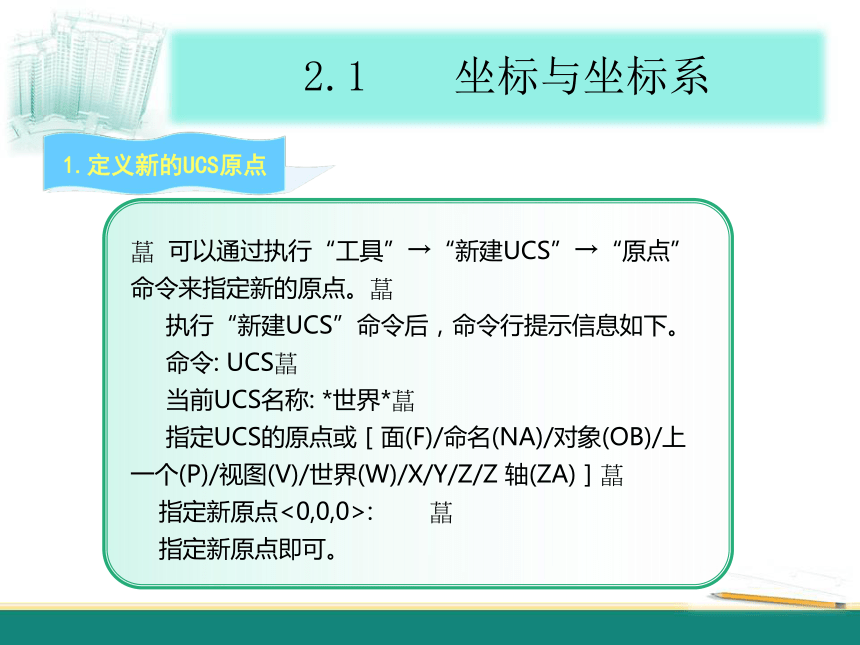

1.定义新的UCS原点
? 可以通过执行“工具”→“新建UCS”→“原点”命令来指定新的原点。?
执行“新建UCS”命令后，命令行提示信息如下。
命令: UCS?
当前UCS名称: *世界*?
指定UCS的原点或［面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/X/Y/Z/Z 轴(ZA)］?
指定新原点<0,0,0>: ?
指定新原点即可。
2.1 坐标与坐标系
2.恢复UCS
执行“工具”→“命名UCS”命令，弹出UCS对话框，如图2-3所示。在“命名UCS”选项卡中，选择列表框中的“世界”选项，单击“置为当前”按钮，再单击“确定”按钮即可恢复UCS为WCS。
2.1 坐标与坐标系
3.保存UCS
图2-3 UCS对话框
2.1 坐标与坐标系
注 意
在重命名UCS时，最多可以输入255个字符，包括字母、数字和特殊字符，如美元符号（＄）、下划线（＿）等。
2.1 坐标与坐标系
4.删除命名UCS?
? 用户可以通过执行“工具”→“命名UCS”命令，打开UCS对话框，在“命名UCS”选项卡中右击要删除的UCS，然后在弹出的快捷菜单中选择“删除”选项或直接按Delete键。
2.1 坐标与坐标系
注 意
不能删除当前UCS或具有默认名称为“未命名”的UCS。
2.1 坐标与坐标系
5.更改UCS的旋转角度?
图2-5 旋转UCS
2.2 绘图命令的使用
2.2.1 命令的调用方式
3.通过命令行执行命令
1.通过菜单栏执行命令
2.通过工具栏执行命令
2.2 绘图命令的使用
1.通过菜单栏执行命令?
选择某一个菜单命令，即可执行相应的AutoCAD命令。
2.2 绘图命令的使用
2.通过工具栏执行命令?
单击工具栏上的某一个按钮，即可执行相应的AutoCAD命令。
2.2 绘图命令的使用
3.通过命令行执行命令?
当命令窗口中给出的提示为“命令：”时，可以通过键盘输入命令，然后按Enter键或Space键执行该命令。这种方式需要用户牢记AutoCAD命令，通过命令行执行命令是最快捷的方法，可以大大提高绘图速度。
2.2 绘图命令的使用
2.2.2 使用命令系统变量
? 通过AutoCAD的系统变量可以控制AutoCAD的某些功能和工作环境。AutoCAD将操作环境和某些命令的值存储在系统变量中。通过直接在命令提示下输入系统变量名可以检查任意系统变量和修改任意可写的系统变量，也可以通过使用 SETVAR 命令或AutoLISP getvar 和 setvar 函数来实现。许多系统变量还可以通过对话框选项访问。
2.2 绘图命令的使用
图2-6 显示UCS坐标
2.2 绘图命令的使用
图2-7 不显示UCS坐标
2.2 绘图命令的使用
2.2.3 命令的重复、终止与撤销
1.重复执行命令
2.终止命令执行
3.撤销命令
2.2 绘图命令的使用
1.重复执行命令?
当完成某一命令的执行后，如果需要重复执行该命令，除了使用菜单栏、工具栏与命令行3种执行命令的方法外，还可以用以下方式重复命令的执行。
2.2 绘图命令的使用
2.终止命令执行?
在命令的执行过程中，可以通过按Esc键（或通过右击，从弹出的快捷菜单中选择“取消”命令）的方式终止AutoCAD命令的执行。
2.2 绘图命令的使用
3.撤销命令?
撤销命令的方法有以下几种。?
（1）在命令行中输入Undo命令，该命令可撤销前面的一个或多个操作。?
（2）单击工具栏中的放弃按钮 ，此方法和Undo命令功能相同。?
（3）使用Ctrl+Z组合键可以连续多次撤销命令。
2.3 基本绘图设置
2.3.1 设置图形界限
2
图形界限的功能
1
图形界限命令的 调用
3
图形界限命令的格式?
2.2 绘图命令的使用
1.图形界限命令的调用?
（1）命令行：LIMITS。?
（2）菜单栏：“格式”→“图形界限”命令。
2.2 绘图命令的使用
2.图形界限的功能?
设置图形界限，以控制绘图的范围。类似于手工绘图时选择图纸的大小，但更加灵活。
2.3 基本绘图设置
3.设置图形单位命令的格式
（1）“长度”选项组用来指定测量的当前单位及当前单位的精度。
（2）“角度”选项组用来指定当前角度格式和当前角度显示的精度。
（3）“插入时的缩放单位”选项组用来控制插入当前图形中的块和图形的测量单位。
2.3 基本绘图设置
2.3.2 设置图形单位
3.设置图形单位命令的格式
1.设置图形单位的方法
2.图形单位的功能
2.3 基本绘图设置
1.设置图形单位的方法?
（1）命令行：UNITS。?
（2）菜单栏：“格式”→“单位”命令。
2.3 基本绘图设置
2.图形单位的功能?
设置图形文件的长度、角度类型和精度等内容。?
2.3 基本绘图设置
3.设置图形单位命令的格式?
图2-10 “图形单位”对话框
2.3 基本绘图设置
注 意
（1）默认的图形界限为420×297，即A3纸张的大小。
（2）左下角点：指定栅格界限的左下角点。开（ON）指打开界限检查。当界限检查打开时，将无法输入栅格界限以外的点。因为界限检查只测试输入点，所以对象的某些部分可能会延伸出栅格界限。关（OFF）指关闭界限检查，但是可以保持当前的图形界限的值用于下一次打开界限检查。当设置完图形界限后，屏幕上不会出现任何变化，也看不到该图形界限范围，需要打开栅格才能显示图形界限，如图2-9所示。
2.3 基本绘图设置
图2-9 打开栅格时显示图形界限
2.3 基本绘图设置
2.3.3 设置图层
? 图层是AutoCAD的重要功能之一，也是区别于手工绘图的重要特点。传统的手工绘图是将所有图形内容绘制在同一张图纸上。而AutoCAD则允许将图形内容分门别类地绘制在不同的图层上，每个图层如同一层透明的图纸，各层相互重叠，这样显示的便是整个图形。借助图层的管理功能，还可以实现图形实体的分类存放与分类控制。
2.3 基本绘图设置
1.创建新图层
(1)命令行:LAYER。?
(2)菜单栏:“格式”→“图层”命令。
(3)工具栏：工具栏中的按钮 。?
2.3 基本绘图设置
图2-11 “图层特性管理器”对话框
2.3 基本绘图设置
2.设置图层状态
1）打开/关闭图层
2）冻结/解冻图层
3）锁定/解锁图层
4）打印/不打印图层
5）图层的颜色、线型、线宽、打印样式
2.3 基本绘图设置
1）打开/关闭图层
在“图层特性管理器”对话框中选择一个图层，单击该图层上的“开”状态图标 ，使其变为 状态，此时图层被关闭，再次单击该图标，则可打开该图层。关闭该图层后，该图层上的图形将不显示，不能被编辑，也不能被打印。可以根据需要打开或关闭图层。关闭当前图层后，所绘制的图形均不显示。此按钮便于更好地观察和编辑其他图层上的实体，编辑较为复杂的图形。
2.3 基本绘图设置
2）冻结/解冻图层
? 在“图层特性管理器”对话框中选择一个图层，单击该图层上的“冻结”列的状态图标 ,使其变为
状态，该图层即被冻结，再次单击该图标，则可解冻该图层。需注意的是，当前图层不能被冻结。图层冻结后，不但会隐藏该层上的所有图形，而且不能对该图层进行任何操作，以防止意外选定和修改该图层上的对象。在复杂的图形中，冻结不需要的图层可以加快系统重新生成图形的速度。用户不能冻结当前图层，也不能将冻结图层设为当前层。
2.3 基本绘图设置
3）锁定/解锁图层
在“图层特性管理器”对话框中选择一个图层，单击该图层上的“锁定”列的状态图标 ，使其变为 状态，该图层即被锁定，再次单击该图标，则可解锁该图层。锁定图层后，该图层上的图形仍显示在屏幕上，但不能对其进行任何编辑，利于对其他图层中较复杂的图形进行编辑。
2.3 基本绘图设置
4）打印/不打印图层
? 在“图层特性管理器”对话框中选择一个图层，单击该图层上的“打印”列的状态图标 ，使其变为 状态，该图层上的图形文件将不被打印，再次单击该图标，则可打印该图层上的图形。
2.3 基本绘图设置
5）图层的颜色、线型、线宽、打印样式
（1）设置颜色。
（4）设置打印样式。
（3）设置线宽。
（2）设置线型。
2.3 基本绘图设置
图2-16 “选择线型”对话框
2.3 基本绘图设置
图2-17 “加载或重载线型”对话框
2.3 基本绘图设置
注 意
如果需要精确地表示对象的宽度，应使用指定宽度的多段线，而不要使用线宽；如果对象的线宽值为0，则在模型空间显示为1像素宽，并将以打印设备允许的最细宽度打印。如果对象的线宽值为0.25或更小，则将在模型空间中以1像素显示；具有线宽的对象以超过1像素的宽度显示时，可能会增加图形的重生成时间。
2.3 基本绘图设置
3.管理图层
1）保存和调用图层状态设置
2）删除图层
3）设置当前绘图 图层
2.4 辅助绘图工具
2.4.1 捕捉和栅格
? 捕捉与对象捕捉不相同，对象捕捉主要是针对对象的，而捕捉主要是针对栅格的，用于控制栅格的间隔捕捉。如果捕捉功能打开，则光标将锁定在捕捉网格点上进行步进式移动。用户可以根据自己的需要对栅格与捕捉的间距进行设置。
2.4 辅助绘图工具
图2-19 “捕捉和栅格”选项卡
2.4 辅助绘图工具
2.4.2 正交与极轴追踪
“正交”按钮 与“极轴追踪”按钮 在AutoCAD 2010中属于绘图辅助命令，用户可以利用它们快速、方便地绘制各种图形。正交与极轴追踪不能同时打开，即打开正交则极轴追踪自动关闭，反之打开极轴追踪则正交自动关闭。
2.4 辅助绘图工具
2.4.3 对象捕捉与对象捕捉追踪
? 使用对象捕捉可指定对象上的精确位置。例如，使用对象捕捉可以绘制到圆心或多段线中点的直线。?
不论何时提示输入点，都可以指定对象捕捉。默认情况下，当光标移到对象的对象捕捉位置时，将显示标记和工具提示。AutoCAD 2010提供的对象捕捉类型有端点、中点、圆点、节点、象限点、交点、延伸点、插入点、垂足、切点等。
2.4 辅助绘图工具
图2-20 “对象捕捉”选项卡
2.4 辅助绘图工具
2.4.4 动态输入
动态输入功能可以在工具栏提示中输入坐标值，而不必在命令行中进行输入。光标旁边显示的工具栏提示信息将随光标的移动而动态更新。在AutoCAD 2010中用户可以在“草图设置”对话框中对动态输入进行设置。执行“工具”→“草图设置”命令或在命令行中输入DSETTINGS命令，在弹出的“草图设置”对话框中选择“动态输入”选项卡，如图2-21所示。
2.4 辅助绘图工具
图2-21 “动态输入”选项卡
2.5 模型空间和图纸空间
如果要创建具有一个视图的二维图形，则可在模型空间中完整创建图形及其注释，而不使用布局选项卡，这是使用 AutoCAD 创建图形的传统方法。此方法虽然简单，但是却有很多局限，具体表现为以下几点。?
（1）它仅适用于二维图形。 ?
（2）它不支持多视图和依赖视图的图层设置。
（3）缩放注释和标题栏需要计算，除非用户使用注释性对象。
1.模型空间
2.5 模型空间和图纸空间
2.图纸空间
? 布局选项卡提供了一个称为图纸空间的区域。在图纸空间中，可以放置标题栏、创建用于显示视图的布局视口、标注图形以及添加注释。在图纸空间中，一个单位表示打印图纸上的图纸距离。根据绘图仪的打印设置，单位可以是mm或in。
2.5 模型空间和图纸空间
提 示
可以在图形中创建多个布局，每个布局都可以包含不同的打印设置和图纸尺寸。但是，为了避免在转换和发布图形时出现混淆，通常建议每个图形只创建一个布局。
2.5 模型空间和图纸空间
从模型空间切换到图纸空间，可以单击绘图区左下角的“布局”选项卡。若需要从图纸空间切换到模型空间，可以单击绘图区左下角的“模型”选项卡或在命令行输入MODEL命令切换回模型空间。
3.模型空间和图纸空间的切换
THANK YOU
