建筑CAD基础教程

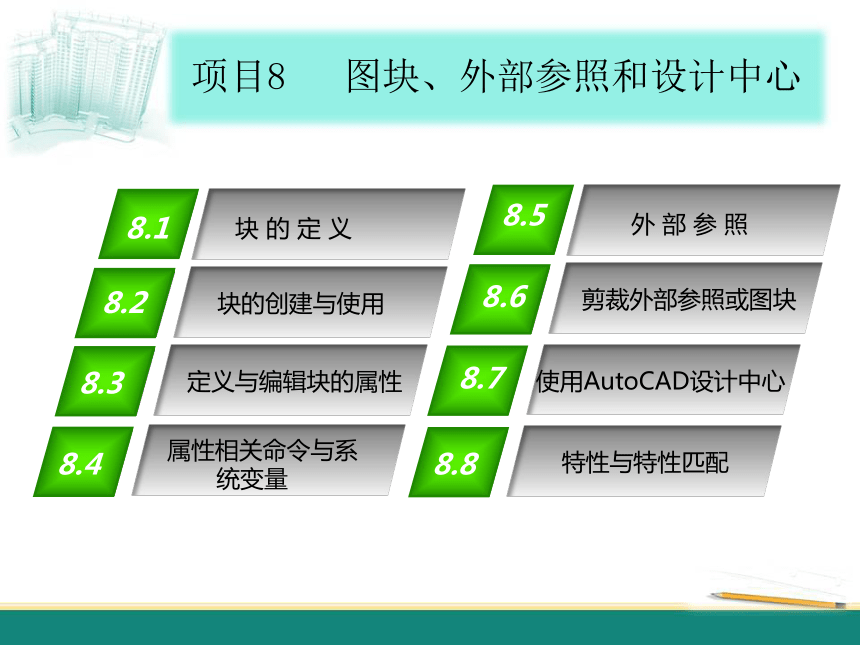

项目8 图块、外部参照和设计中心
8.1
块 的 定 义
8.2
块的创建与使用
8.5
外 部 参 照
8.6
剪裁外部参照或图块
8.7
使用AutoCAD设计中心
8.3
定义与编辑块的属性
8.4
属性相关命令与系统变量
8.8
特性与特性匹配
项目8 图块、外部参照和设计中心

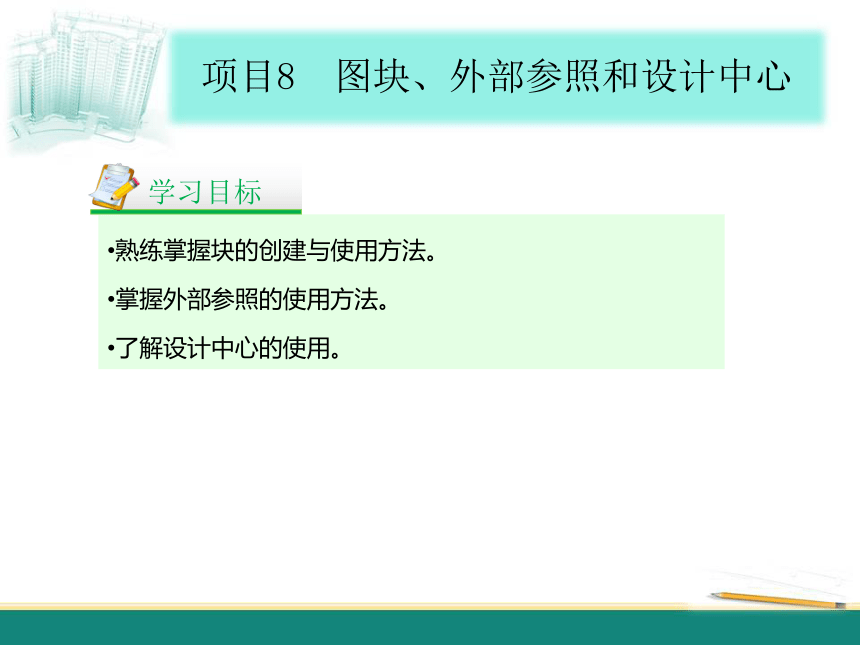

学习目标
熟练掌握块的创建与使用方法。
掌握外部参照的使用方法。
了解设计中心的使用。

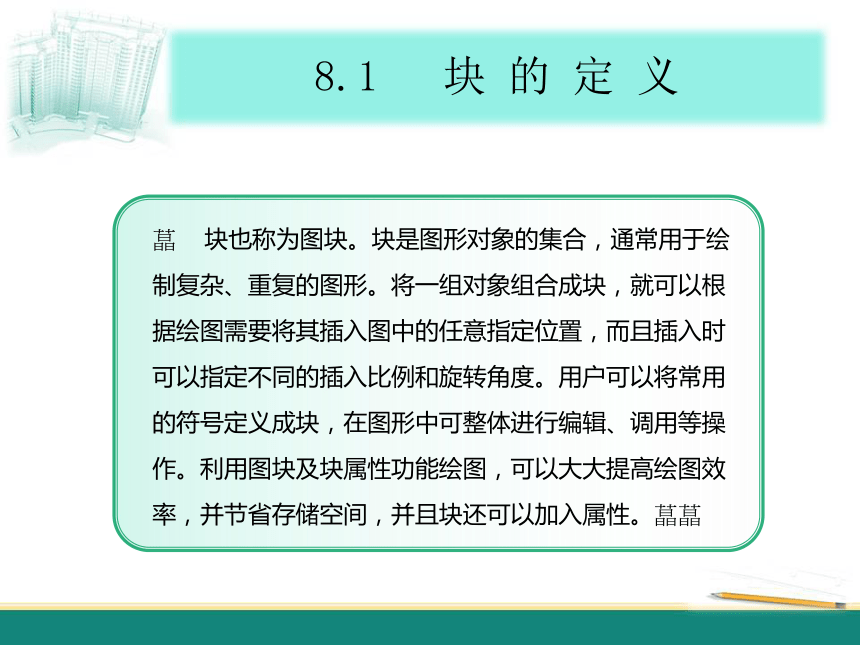

8.1 块 的 定 义
? 块也称为图块。块是图形对象的集合，通常用于绘制复杂、重复的图形。将一组对象组合成块，就可以根据绘图需要将其插入图中的任意指定位置，而且插入时可以指定不同的插入比例和旋转角度。用户可以将常用的符号定义成块，在图形中可整体进行编辑、调用等操作。利用图块及块属性功能绘图，可以大大提高绘图效率，并节省存储空间，并且块还可以加入属性。??
8.2 块的创建与使用

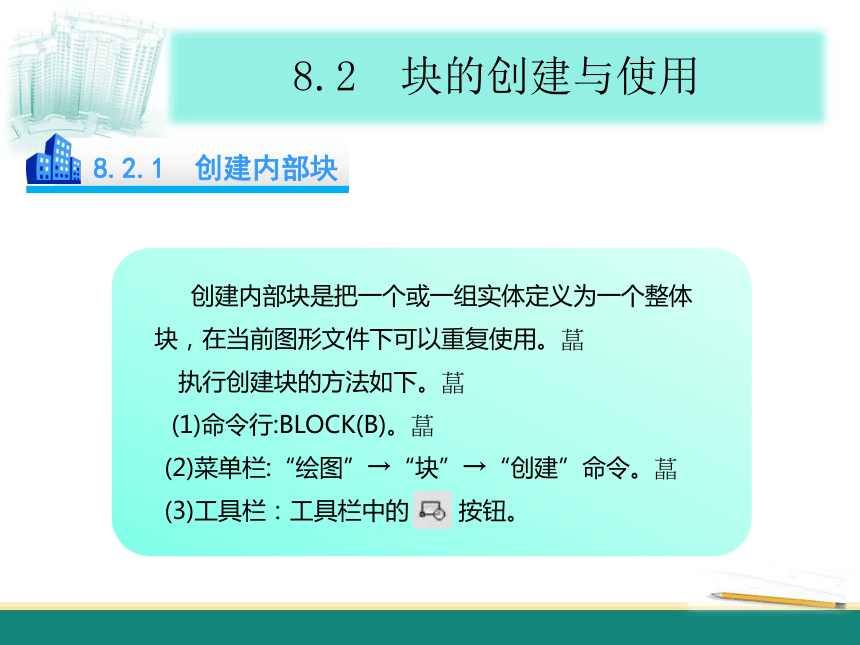

8.2.1 创建内部块
创建内部块是把一个或一组实体定义为一个整体块，在当前图形文件下可以重复使用。?
执行创建块的方法如下。?
(1)命令行:BLOCK(B)。?
(2)菜单栏:“绘图”→“块”→“创建”命令。?
(3)工具栏：工具栏中的 按钮。
8.2 块的创建与使用

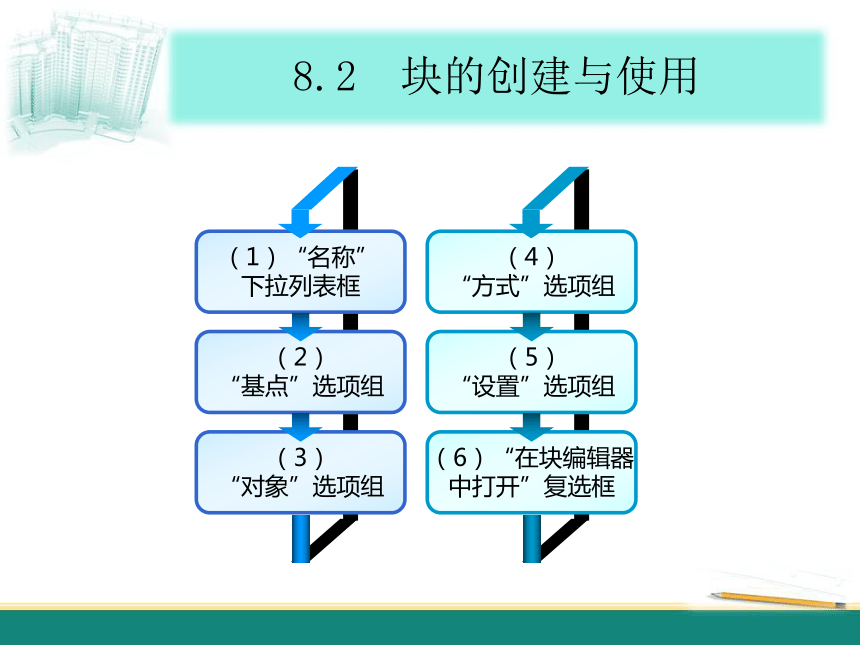

（1）“名称”
下拉列表框
（2）
“基点”选项组
（3）
“对象”选项组
（4）
“方式”选项组
（5）
“设置”选项组
（6）“在块编辑器
中打开”复选框
8.2 块的创建与使用

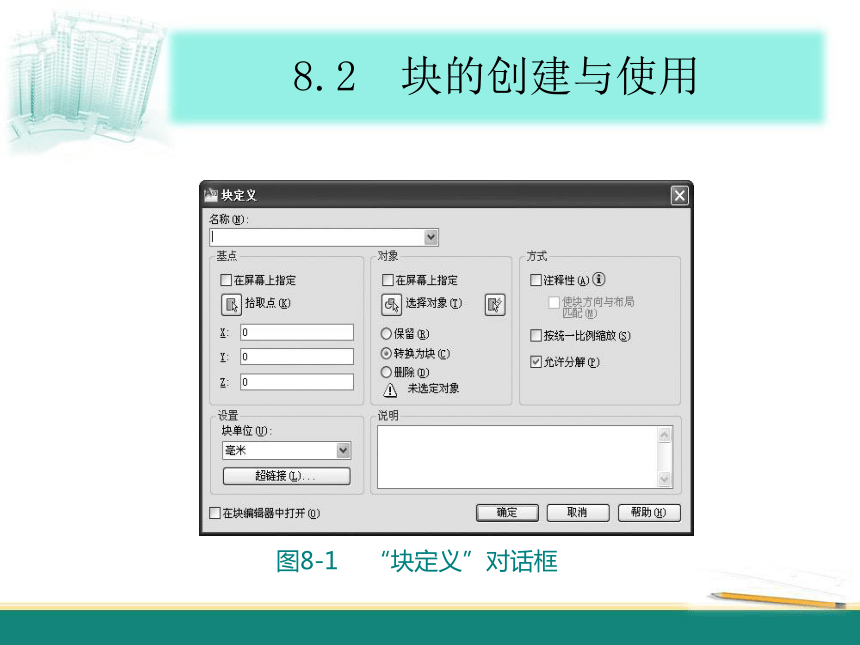

图8-1 “块定义”对话框
8.2 块的创建与使用

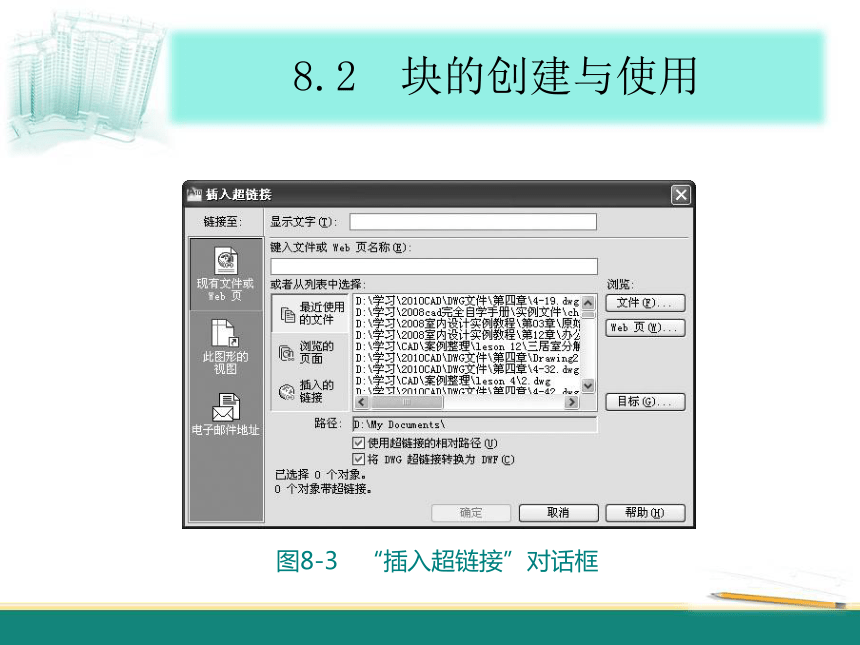

图8-3 “插入超链接”对话框
8.2 块的创建与使用

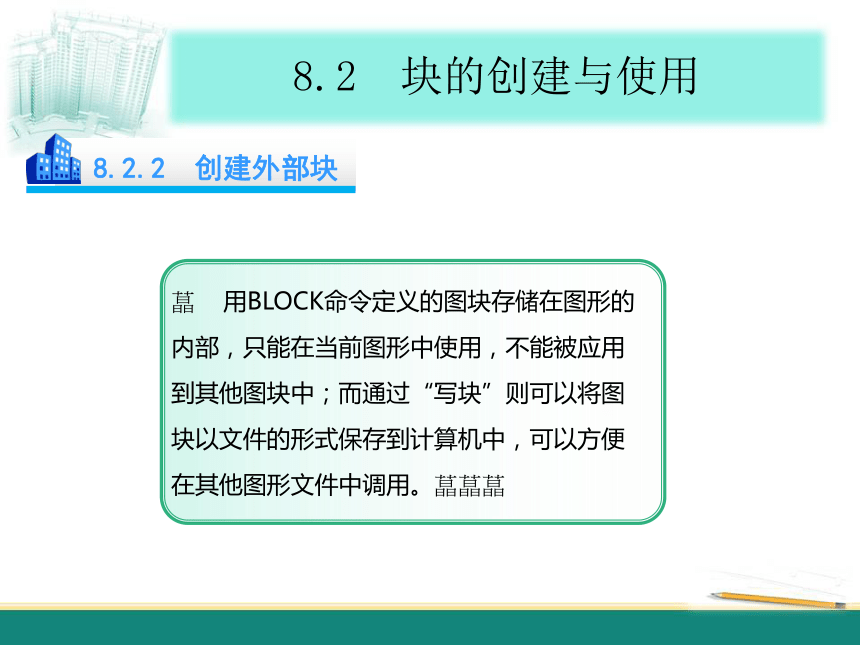

8.2.2 创建外部块
? 用BLOCK命令定义的图块存储在图形的内部，只能在当前图形中使用，不能被应用到其他图块中；而通过“写块”则可以将图块以文件的形式保存到计算机中，可以方便在其他图形文件中调用。???
8.2 块的创建与使用

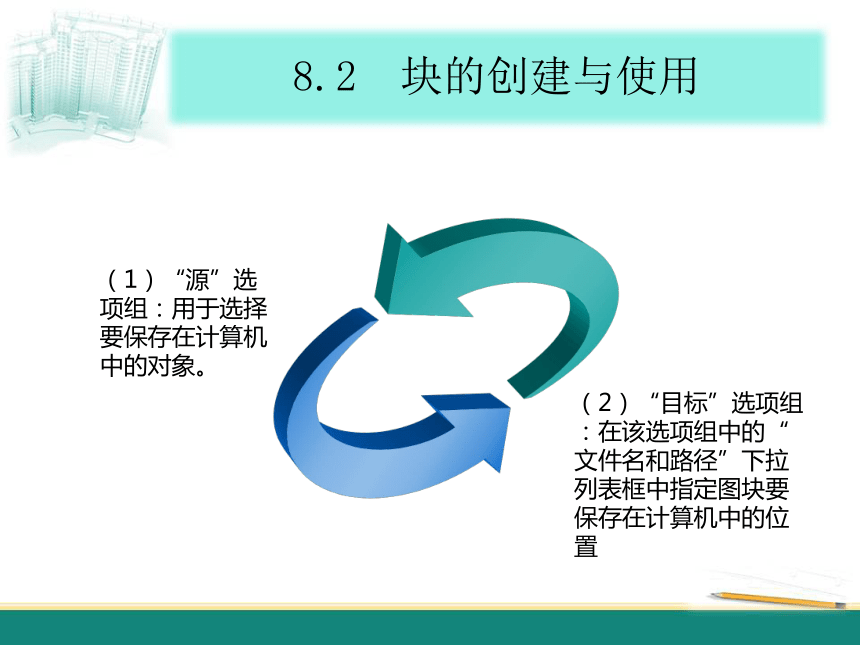

（1）“源”选项组：用于选择要保存在计算机中的对象。
（2）“目标”选项组：在该选项组中的“文件名和路径”下拉列表框中指定图块要保存在计算机中的位置
8.2 块的创建与使用

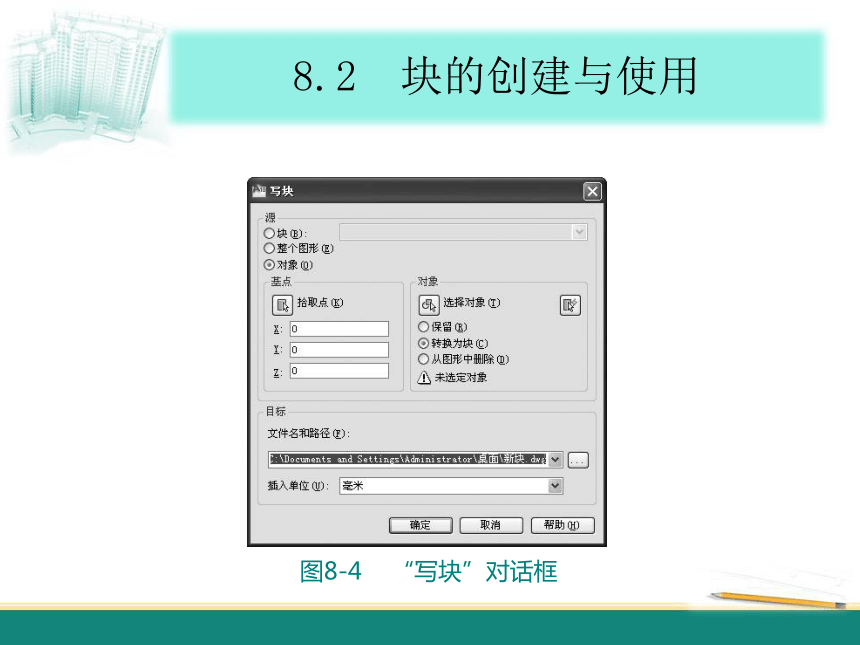

图8-4 “写块”对话框
8.2 块的创建与使用

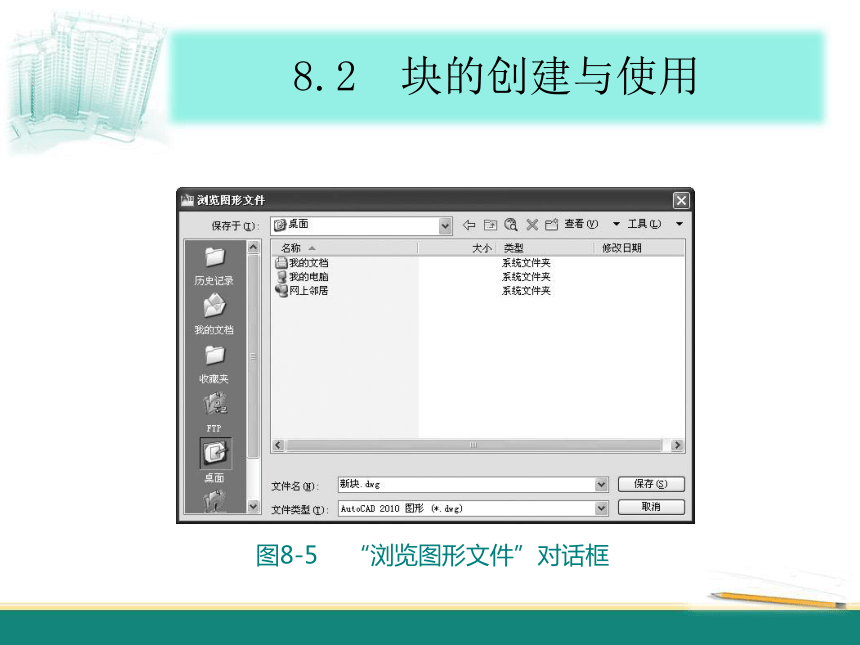

图8-5 “浏览图形文件”对话框
8.2 块的创建与使用
8.2.3 插入块
在定义好图块以后，无论是外部图块还是内部图块，都可以重复插入图块以达到提高绘图效率的目的。?
执行“插入块”的方法如下。?
(1)命令行:INSERT(I)。?
(2)菜单栏:“插入”→“块”命令。?
(3)工具栏：工具栏中的 按钮。
8.2 块的创建与使用
? （1）“名称”下拉列表框：在该下拉列表框中选择要插入图形中的图块的名称。?
（2）“浏览”按钮：单击该按钮打开如图8-7所示的“选择图形文件”对话框，可选择插入以文件形式保存的图块。?
（3）“插入点”选项组：用于确定图块插入绘图区的位置。
（4）“比例”选项组：用于指定图块插入绘图区中的缩放比例。
（5）“旋转”选项组：用于设置图块插入绘图区中的旋转角度。
（6）“块单位”选项组：用于显示块单位的信息。 ?
（7）“分解”复选框：选中该复选框，则插入绘图区中的图块将被分解。???
8.3 定义与编辑块的属性
8.3.1 定义块的属性
定义块的属性之前，首先应创建包含属性特征的属性定义。属性是与图块相关联的文字信息。属性特征包括标记、插入块时显示的信息、值的信息、文字格式、块中的位置和所有可选模式。
8.3 定义与编辑块的属性
（1）“模式”选项组：用于设置图块的属性模?
（2）“属性”选项组：用于设置块的属性。?
（3）“插入点”选项组：用于设置属性值的插入点，用户可以启用“在屏幕上指定”复选框，利用鼠标在绘图区选择某一点，也可以直接在X、Y、Z文本框中输入将设置的坐标值。?
（4）“文字设置”选项组：用于设置属性文字的格式，包括对齐、文字样式、高度及旋转角度等选项。?
（5）“在上一个属性定义下对齐”复选框：用于为当前属性采用上一个属性的文字样式、字高及旋转角度，且另起一行，按上一个属性的对正方式排列。?
8.3 定义与编辑块的属性
8.3.2 编辑块的属性
? 对完成定义的块属性，还可以继续对其进行编辑。编辑属性定义可以修改块的所有特性，可以调整属性块的显示顺序，从属性块中删除不需要的属性定义、更新块定义等。编辑块的属性可以修改属性特性和属性值等。如果对已经定义好的块属性不满意，还可以重新定义块属性。
8.3 定义与编辑块的属性
（3）“特性”选项卡
（1）“属性”选项卡
（2）“文字选项”选项卡
8.3 定义与编辑块的属性
图8-10 “文字选项”选项卡
8.3 定义与编辑块的属性
图8-11 “特性”选项卡
8.3 定义与编辑块的属性
8.3.3 块属性管理器
执行“块属性管理器”的方法如下。?
（1）命令行：BATTMAN。?
（2）菜单栏：“修改”→“对象”→“属性”→“块属性管理器”命令。?
（3）工具栏：“修改Ⅱ”工具栏中的 按钮。
8.3 定义与编辑块的属性
（1）
“选择块”按钮
（2）
“块”下拉列表框
（3）
“同步”按钮
（4）“上移”
和“下移”按钮
（5）
“编辑”按钮
（6）
“删除”按钮
（7）
“设置”按钮
（8）
“应用”按钮
8.3 定义与编辑块的属性
图8-14 “块属性设置”对话框
8.4 属性相关命令与系统变量
8.4.1 属性相关命令
（1）
ATTDEF命令
（2）
ATTDISP命令
（3）
ATTEDIT命令
（4）
ATTIPEDIT命令
（5）
BATTORDER命令
（6）DATAEX
TRACTION命令
（7）
DDEDIT命令
（8）
PROPERTIES命令
8.4 属性相关命令与系统变量
图8-15 “特性”选项板
8.4 属性相关命令与系统变量
8.4.2 系统变量
ATTMODE命令
OSI Model
Layer
1
2
3
4
5
6
7
(1)
(2)
(3)
(4)
(5)
(6)
(7)
ATTIPE命令
ATTDIA命令
AFLAGS命令
ATTMULTI命令
ATTDIA
ATTREQ命令
8.5 外 部 参 照
AutoCAD可以将整个图形作为参照图形（外部参照）附着到当前图形中。通过外部参照，参照图形中所做的修改将反映在当前图形中。附着的外部参照链接至另一图形，并不真正插入。因此，使用外部参照不会明显地增加当前图形文件的大小，可以节省磁盘空间，也有利于保持系统的性能。
8.5 外 部 参 照
8.5.1 附着外部参照
? 执行附着外部参照的方法如下。?
（1）命令行：EXTERNALREFERENCES。?
（2）菜单：“插入”→“外部参照”命令。?
（3）工具：“参照”工具栏中的 按钮。?
8.5 外 部 参 照
图8-17 “选择参照文件”对话框
8.5 外 部 参 照
图8-18 “附着外部参照”对话框
8.5 外 部 参 照
（3）“比例”“插入点”“旋转”和“块单位”选项组
（1）“参照类型”选项组
（2）“路径类型”选项组
8.5 外 部 参 照
外部参照可以嵌套在其他外部参照中，既可以附着包含其他外部参照的外部参照，又可以根据需要附着任意多个具有不同位置、缩放比例和旋转角度的外部参照副本，还可以覆盖图形中的外部参照。与附着的外部参照不同，当图形作为外部参照附着或覆盖到另一图形中时，不包括覆盖的外部参照。覆盖外部参照用于在网络环境中共享数据。通过覆盖外部参照，无须通过附着外部参照来修改图形便可以查看图形与其他编组中的图形的相关方式。
8.5.2 管理外部参照
3.4 绘 制 矩 形
（1）倒角（C）
（2）标高（E）
（3）圆角（F）
（4）厚度（T）
（5）宽度（W）
（6）面积（A）
（7）尺寸（D）
（8）旋转（R）
8.5 外 部 参 照
图8-19 “参照管理器”窗口
8.6 剪裁外部参照或图块
? 剪裁外部参照要注意以下事项。?
（1）在三维空间的任何位置都能指定剪裁边界，但通常平行于当前UCS。?
（2）如果选择了多段线，剪裁边界将应用于该多段线所在的平面。?
（3）外部参照或块中的图像始终被剪裁为矩形边界。在将多边形剪裁用于外部参照图形中的图像时，剪裁边界应用于多边形边界的矩形范围内，而不是用于多边形自身范围内。
8.6 剪裁外部参照或图块
“删除（D）”
OSI Model
Layer
1
2
3
4
5
6
7
(1)
(2)
(3)
(4)
(5)
(6)
(7)
“剪裁深度（C）”
“关（OFF）”
“开（ON）”
“生成多段线（P）”
“新建边界（N）”
“反向剪裁(I)”
8.6 剪裁外部参照或图块
图8-20 剪裁外部参照
8.7 使用AutoCAD设计中心
AutoCAD设计中心（AutoCAD design center，ADC）为用户提供了一个直观且高效的工具，它与Windows资源管理器类似。
8.7 使用AutoCAD设计中心
8.7.1 AutoCAD设计中心简介
通过设计中心，可以组织对图形、块、图案填充和其他图形内容的访问，可以将源图形中的任何内容拖动到当前图形中，可以将图形、块和填充拖动到工具选项板上。源图形可以位于计算机、网络位置或网站上。另外，如果打开了多个图形，也可以通过设计中心在图形之间复制和粘贴其他内容来简化绘图过程。这样，资源可以得到再使用和共享，提高了图形管理和图形设计的效率。 ?
8.7 使用AutoCAD设计中心
图8-21 “设计中心”窗口
8.7 使用AutoCAD设计中心
8.7.2 设计中心窗口的组成
“设计中心”窗口主要由5部分组成：标题栏、工具栏、选项卡、显示区和状态栏，如图8-21所示。 可以在左边的树状图中浏览内容的源，在右边的内容区中将项目添加到图形或工具选项板中。
8.7 使用AutoCAD设计中心
1.标题栏
? 标题栏可以控制AutoCAD 2010设计中心窗口的尺寸、位置、外观形状和开关状态等。单击“特性”按钮 或在标题栏上右击，打开快捷菜单，如图8-22所示。?
8.7 使用AutoCAD设计中心
2.工具栏
1）“加载”按钮
2）“上一页”按钮和“下一页”按钮
3）“上一级”按钮
4）“搜索”按钮
5）“收藏夹”按钮
8.7 使用AutoCAD设计中心
6）
“主页” 按钮
7）“树状图切换”按钮
8）
“预览”
按钮
9）
“说明”
按钮
10）
“视图”按钮
8.7 使用AutoCAD设计中心
图8-24 “加载”对话框
8.7 使用AutoCAD设计中心
图8-25 “搜索”对话框
8.7 使用AutoCAD设计中心
图8-26 树状图隐藏
8.7 使用AutoCAD设计中心
3.选项卡
1）“文件夹” 选项卡
2）“打开的图形”选项卡
3）“历史记录” 选项卡
8.7 使用AutoCAD设计中心
图8-27 “打开的图形”选项卡
8.7 使用AutoCAD设计中心
图8-28 “历史记录”选项卡
8.7 使用AutoCAD设计中心
4.显示区?
当在树状图中选中某一项时，AutoCAD将在显示区显示所选择树状图中的内容。根据树状图中选定对象的不同，显示区显示的内容也将不同，它可以是包含图形文件或其他文件的文件夹，图形文件、图形中包含的命名对象（块、图层、标注样式、文字样式和表格样式等均属于命名对象）或由第三方应用程序开发的定制内容等。? ?
8.7 使用AutoCAD设计中心
5.状态栏?
用于显示选中的文件所在的磁盘位置。
8.7 使用AutoCAD设计中心
8.7.3 通过设计中心添加内容
1.插入块?
? 使用AutoCAD 2010设计中心可以将图形文件中的图块直接拖到当前图形中，以插入该图形，而不必打开图形的源文件。如果直接将设计中心的图块拖到当前图形中，在命令行中将提示用户指定基点以及输入X、Y方向上的比例因子和旋转角度。?
8.7 使用AutoCAD设计中心
图8-30 设置“插入”块参数
8.7 使用AutoCAD设计中心
注 意
（1）当其他命令处于激活状态时，不能通过设计中心向当前图形插入块。?
（2）一次只能插入一个块。?
（3）插入块后，块定义和块定义的说明部分也会复制到图形中，即以后可以在当前图形中用INSERT命令插入对应的块。
8.7 使用AutoCAD设计中心
2.在图形中复制图层、线型、文字样式、标注样式及表格样式等?
利用设计中心，用户可以将已有图形中的图层、文字样式、标注样式及表格样式等命名对象通过拖放操作添加到当前图形中。?
8.8 特性与特性匹配
“ 特性”工具按钮位于“设计中心”工具按钮左侧，“特性”选项板列出了选定对象或一组对象的特性的当前设置。可以修改任何可以通过指定新值进行修改的特性。
8.8 特性与特性匹配
8.8.1 特性
打开“特性”工具窗口的方法如下。?
（1）命令行：PROPERTIES。?
（2）菜单栏：“修改”→“特性”命令。?
（3）工具栏：标准工具栏上的“特性”按钮 。? ?
8.8 特性与特性匹配
1.标题栏
标题栏位于特性窗口的一侧，用于对特性窗口进行控制。单击标题栏的“特性”按钮，将显示快捷菜单，可对窗口进行移动，改变大小，对关闭、自动隐藏和说明区域显示进行控制，如图8-32所示。单击标题栏的按钮，可以控制特性窗口的显示与隐藏状态。
8.8 特性与特性匹配
2.工具栏
? 工具栏中的下拉列表框用来显示当前图形中选择对象的名称，不同的对象对应的特性管理组合框有所不同。“切换PICKADD系统变量的值”按钮 用来切换系统变量PICKADD的参数值。打开PICKADD时，每个选定对象都将添加到当前选择集中。关闭PICKADD时，选定对象将替代当前选择集。单击“选择对象”按钮，可以在绘图区内使用任意选择方法选择对象，“特性”选项板将显示选定对象的共有特性，然后可以在“特性”选项板中修改选定对象的特性，或输入编辑命令对选定对象做其他修改。单击“快速选择”按钮，可以创建基于过滤条件的选择集。?
8.8 特性与特性匹配
3.特性窗口
特性窗口中包含了多个特性组合框，用来控制和修改所选对象的各种特性。选定一个对象时，将显示它的所有特性，包括基本特性、几何特性及其他有关特性等。当选定多个对象时，将显示当前选择集中的所有对象的共有特性。
8.8 特性与特性匹配
8.8.2 特性匹配
? 执行特性匹配有以下几种方法。?
（1）命令行：MATCHPROP（MA）。?
（2）菜单栏：“修改”→“特性匹配”命令。?
（3）工具栏：标准工具栏中的特性匹配按钮 。?
8.8 特性与特性匹配
图8-33 “特性设置”对话框
THANK YOU
