建筑CAD基础教程

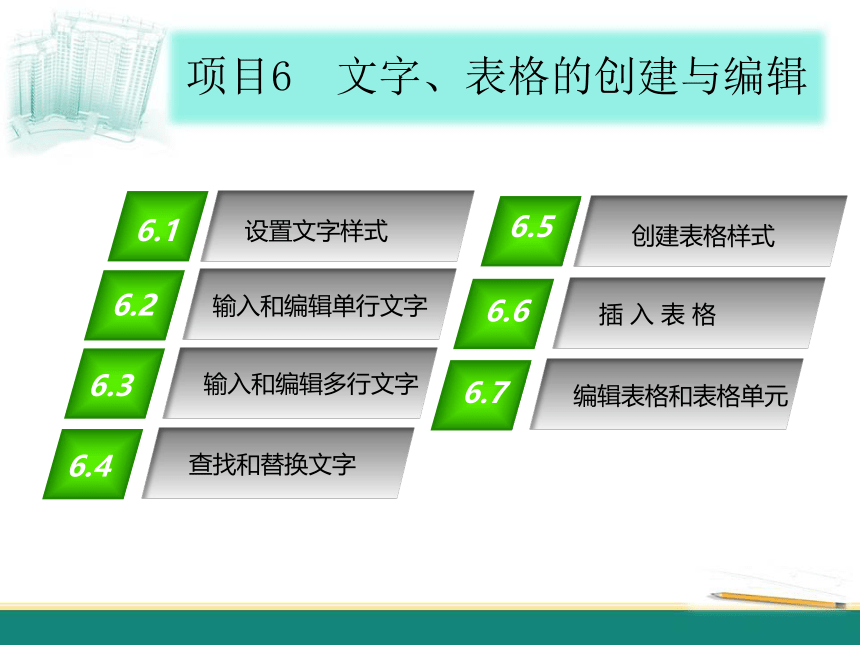

项目6 文字、表格的创建与编辑
6.1
设置文字样式
6.2
输入和编辑单行文字
6.5
创建表格样式
6.6
插 入 表 格
6.7
编辑表格和表格单元
6.3
输入和编辑多行文字
6.4
查找和替换文字

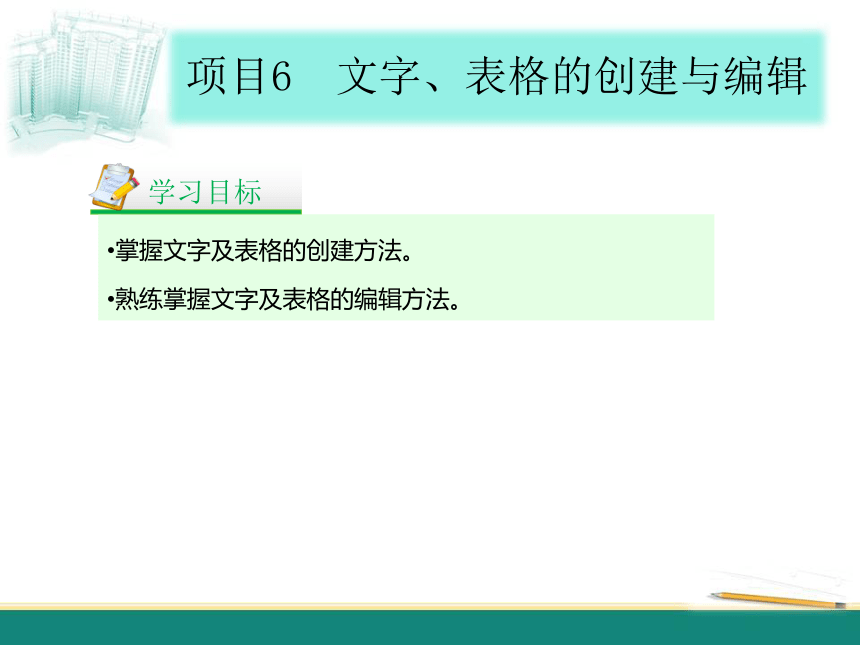

项目6 文字、表格的创建与编辑
学习目标
掌握文字及表格的创建方法。
熟练掌握文字及表格的编辑方法。

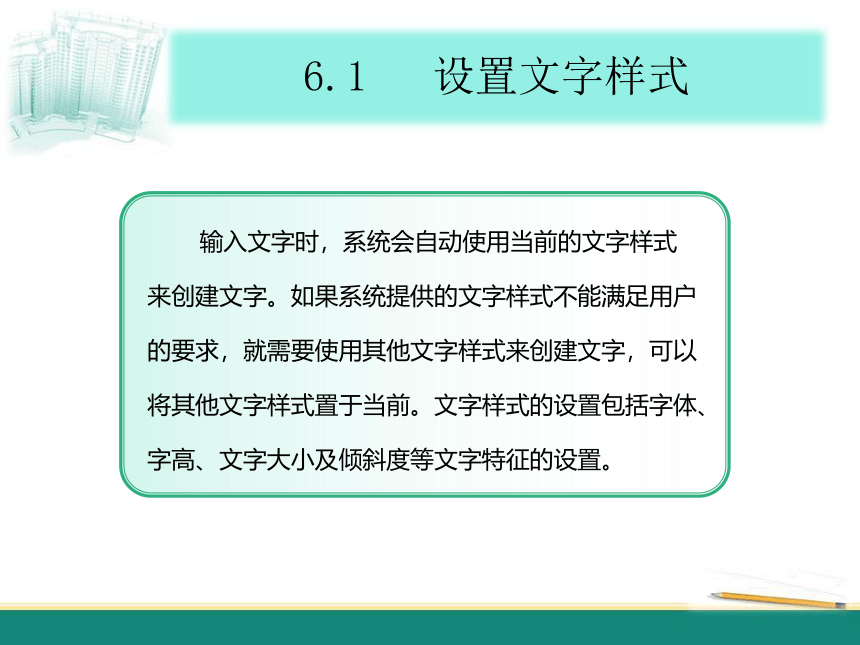

6.1 设置文字样式
? 输入文字时，系统会自动使用当前的文字样式来创建文字。如果系统提供的文字样式不能满足用户的要求，就需要使用其他文字样式来创建文字，可以将其他文字样式置于当前。文字样式的设置包括字体、字高、文字大小及倾斜度等文字特征的设置。

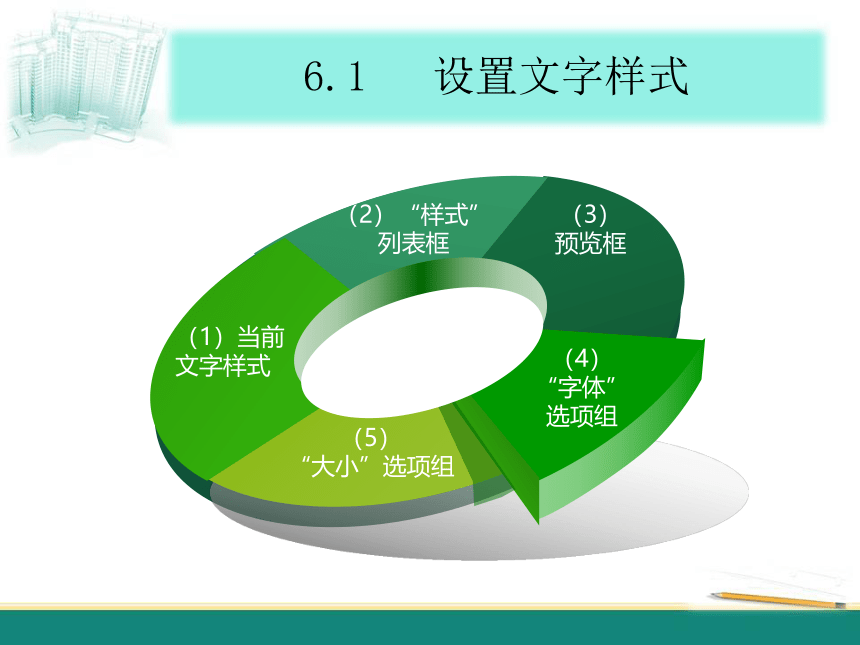

6.1 设置文字样式
（1）当前文字样式
（2）“样式”列表框
（3）
预览框
（4）
“字体”
选项组
（5）
“大小”选项组
6.1 设置文字样式

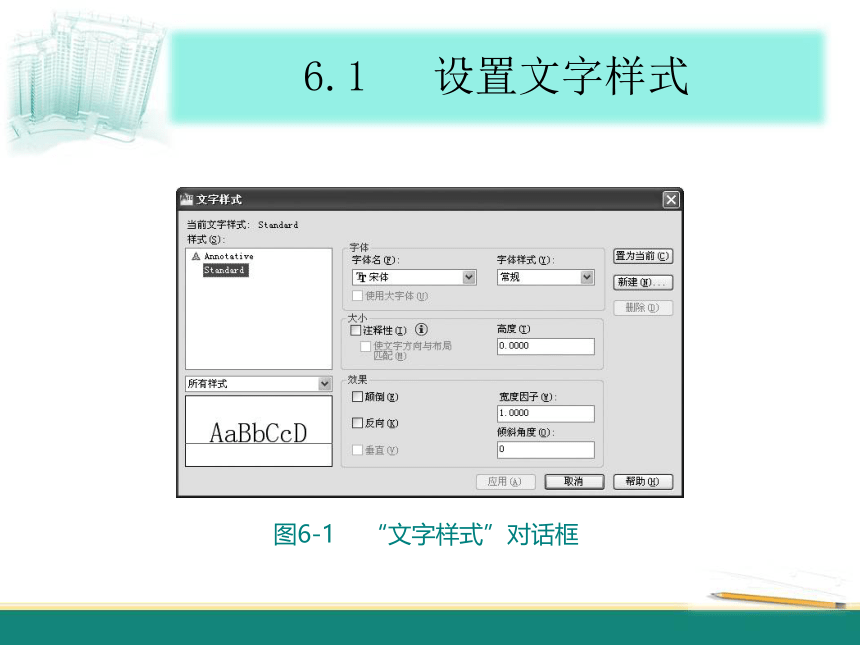

图6-1 “文字样式”对话框
6.1 设置文字样式

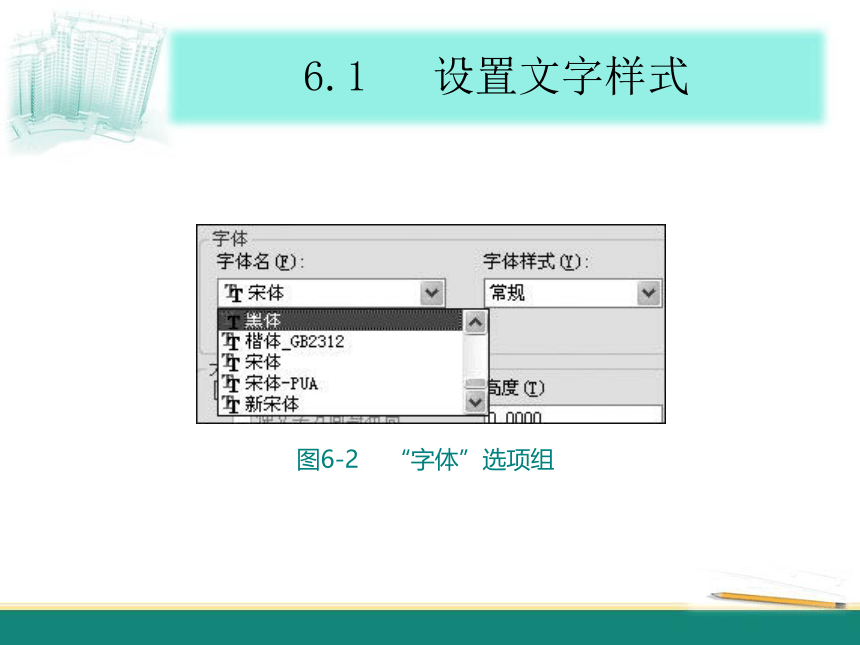

图6-2 “字体”选项组
6.1 设置文字样式

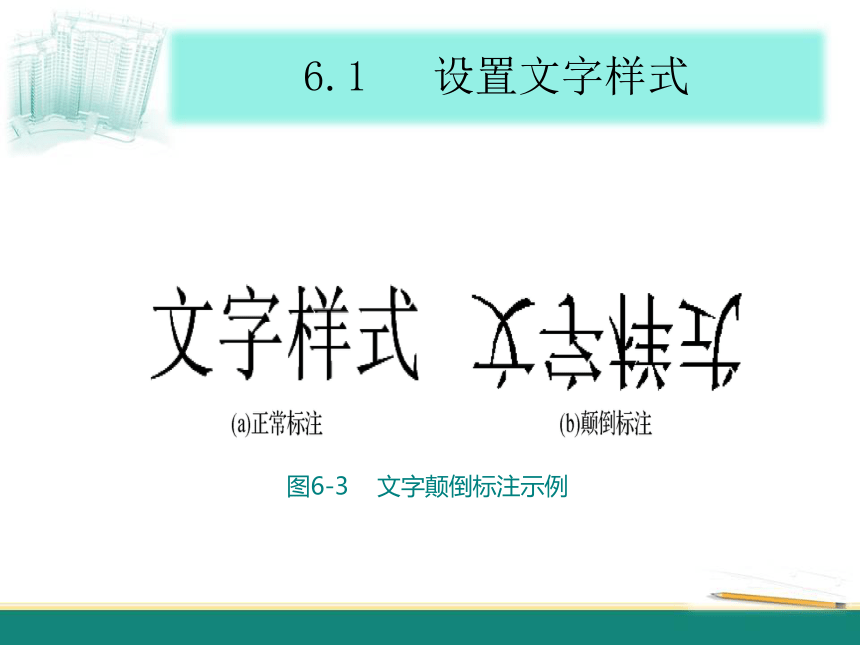

图6-3 文字颠倒标注示例
6.1 设置文字样式

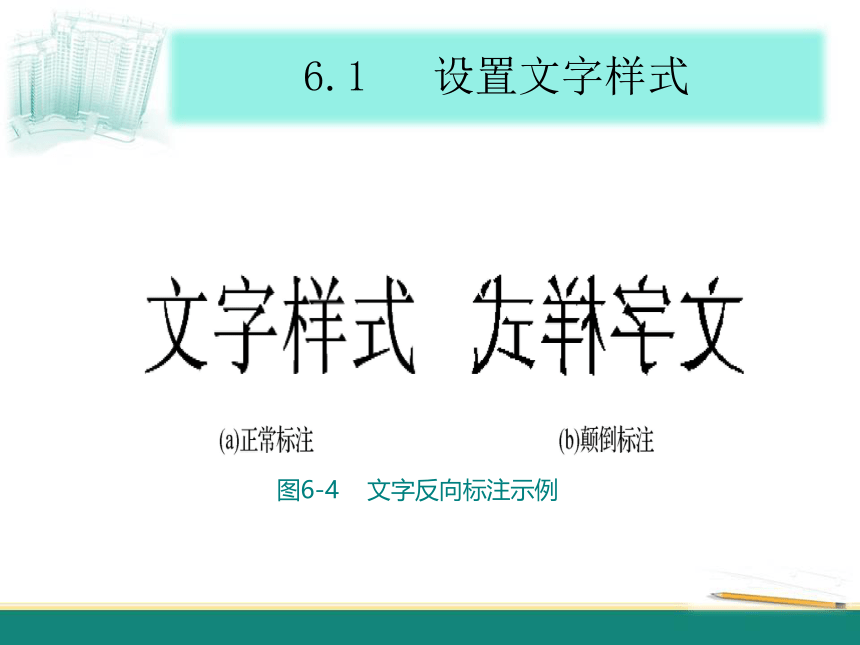

图6-4 文字反向标注示例
6.1 设置文字样式

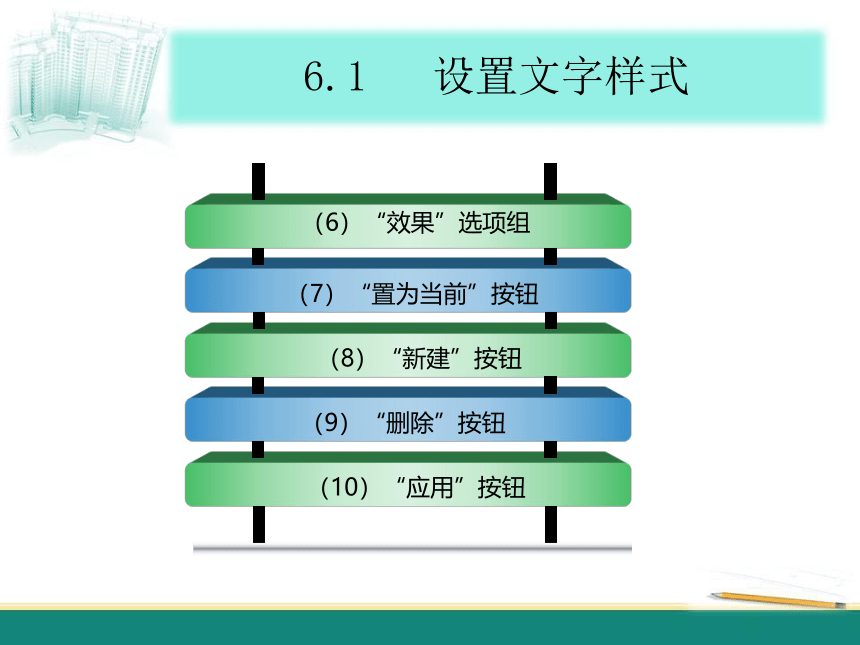

（6）“效果”选项组
（7）“置为当前”按钮
（8）“新建”按钮
（9）“删除”按钮
（10）“应用”按钮
6.1 设置文字样式

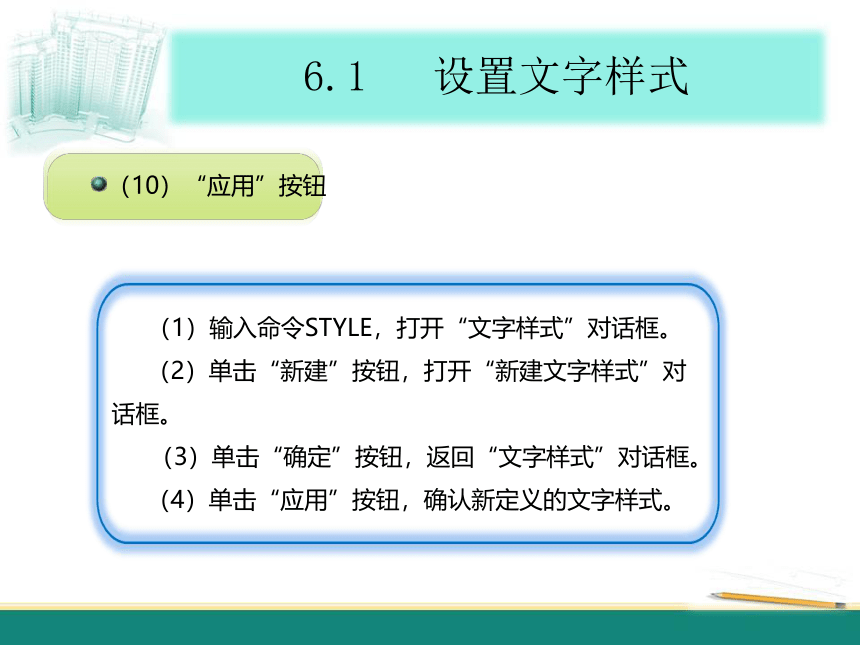

（10）“应用”按钮
（1）输入命令STYLE，打开“文字样式”对话框。
（2）单击“新建”按钮，打开“新建文字样式”对话框。
（3）单击“确定”按钮，返回“文字样式”对话框。
（4）单击“应用”按钮，确认新定义的文字样式。

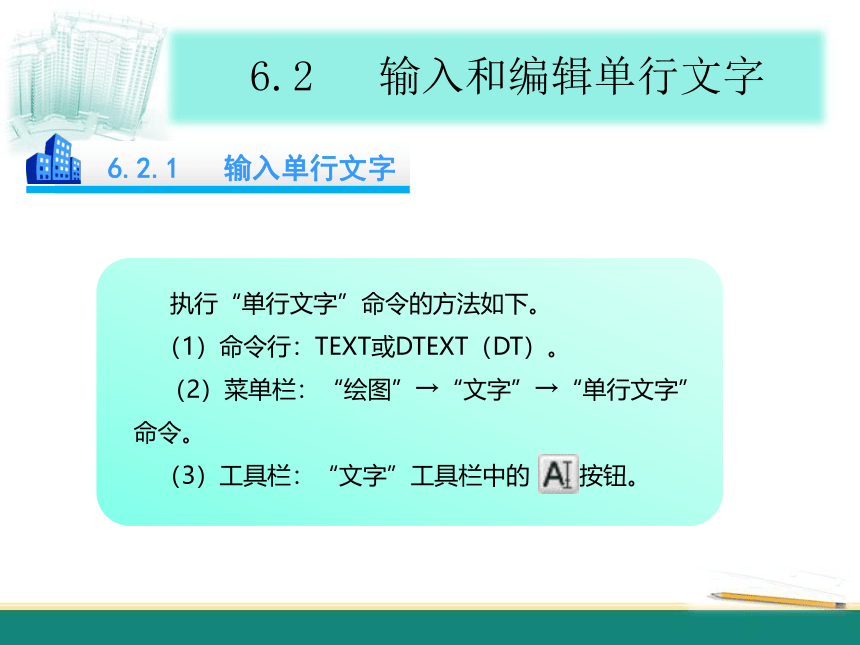

6.2 输入和编辑单行文字
6.2.1 输入单行文字
执行“单行文字”命令的方法如下。?
（1）命令行：TEXT或DTEXT（DT）。?
（2）菜单栏：“绘图”→“文字”→“单行文字”命令。?
（3）工具栏：“文字”工具栏中的 按钮。?
6.2 输入和编辑单行文字
（1）
指定文字的起点
（2）
对正（J）
（3）
样式（S）
6.2 输入和编辑单行文字
表6-1 常用特殊控制符
6.2 输入和编辑单行文字
注 意
在AutoCAD的控制符中，可同时为文字加上划线和下划线。输入控制符时，这些控制符也临时显示在屏幕上，当结束文本创建命令时，上划线和下划线在文字字符串结束处自动关闭，转换成相应的特殊符号。在智能ABC、搜狗或QQ拼音等汉字输入法中，可输入V1至V6，从中找到特殊符号。
6.2 输入和编辑单行文字
6.2.2 设置单行文字的对正方式
（1）对齐
（2）布满
（3）居中
（4）中间
（5）右对齐
（6）左上
（7）中上
6.2 输入和编辑单行文字
（8）右上
（9）左中
（10）正中
（11）右中
（12）左下
（13）中下
（14）右下
6.2 输入和编辑单行文字
6.2.3 编辑单行文字
? 执行“编辑文字”命令的方法如下。?
（1）命令行：DDEDIT（ED）。?
（2）菜单栏：“修改”→“对象”→“文字”→“编辑”命令。?
（3）工具栏：“文字”工具栏中的 按钮。?
6.2 输入和编辑单行文字
注 意
如果在绘图屏幕直接双击文字对象，AutoCAD 2010会切换到编辑模式，以便用户编辑、修改文字。
6.3 输入和编辑多行文字
6.3.1 输入多行文字
? 执行“多行文字”命令的方法如下。?
(1)命令行：MTEXT（T）。?
(2)菜单栏：“绘图”→“文字”→“多行文字”命令。?
(3)工具栏：“绘图”工具栏中 按钮。?
6.3 输入和编辑多行文字
（1）
指定对角点
（2）
高度（H）
（3）
对正（J）
（4）
行距（L）
（5）
旋转（R）
（6）
样式（S）
（7）
宽度（W）
（8）
栏（C）
6.3 输入和编辑多行文字
图6-25 在位文字编辑器
6.3 输入和编辑多行文字
图6-27 “字段”对话框
6.3 输入和编辑多行文字
6.3.2 编辑多行文字
编辑多行文字的命令与编辑单行文字的命令相同。执行“编辑”命令后，选择绘图区中要修改的多行文字，系统将打开如图6-25所示的“在位文字编辑器”。可以在输入框中输入新的内容并对多行文字进行字形、字高和颜色等参数调整，然后，单击“文字格式”工具栏中的“确定”按钮返回到绘图区中。
6.4 查找和替换文字
? 使用“查找”命令可以在所选择的搜索范围内进行查找、替换。替换的只是文字内容，字符格式和文字特性不变。 ?
执行“查找”命令的方法如下。?
（1）命令行：FIND。?
（2）菜单栏：“编辑”→“查找”命令。
6.4 查找和替换文字
图6-28 “查找和替换”对话框
6.4 查找和替换文字
注 意
在AutoCAD中使用QTEXT命令可以控制文字的显示模式。文字的显示模式是指在绘图区中已创建的文字以方框显示。当QTEXT为OFF状态时，文字正常显示；当QTEXT为ON状态时，文字以方框形式显示。
6.4 查找和替换文字
当图形中含有大量的文字时，会降低缩放（ZOOM）、刷新视口（REDRAW）等命令的执行速度，使用QTEXT命令将已创建的文字以方框来表示，对字符本身不予以显示，这样可以大大提高图形的重新生成速度。用户使用QTEXT命令将字符显示模式设置为方框显示后，还应执行“视图”→“重生成”命令重生成视图，这样才能看到相应的效果。
6.5 创建表格样式
? 在AutoCAD 2010中可以使用创建表格对象自动创建表格，而不必使用直线和文字对象手动绘制表格。表格创建完成后，可以单击该表格上的任意网格线以选中该表格，然后，通过使用“特性”选项板或夹点来修改该表格。创建表格之前首先设置表格样式。?
执行“表格样式”命令的方法如下。?
（1）命令行：TABLESTYLE(TS)。?
（2）菜单栏：“格式”→“表格样式”命令。?
（3）工具栏：“样式”工具栏中的按钮 。
6.5 创建表格样式
图6=33 “表格样式”对话框
6.5 创建表格样式
该对话框中各主要选项的含义如下。?
（1）“起始表格”选项组：由用户指定一个已有表格作为新建表格样式的起始表格。单击其中的 按钮，系统会临时切换到绘图屏幕。
（2）“常规”选项组：通过“表格方向”下拉列表框确定插入表格时的表格方向。
（3）“单元样式”选项组：用于确定单元格的样?
（4）“单元样式预览”预览框：用于显示新创建表格样式的表格预览图像。?
6.5 创建表格样式
图6-36 “修改表格样式”对话框
6.6 插 入 表 格
? 完成表格样式设置后，用户即可根据表格样式创建表格，并输入相应的表格内容。在插入表格时，首先将需要使用的表格样式置为当前样式。?
执行“插入表格”命令的方法如下。?
（1）命令行：TABLE。?
（2）菜单栏：“绘图”→“表格”命令。?
（3）工具栏：“绘图”工具栏中的 按钮。?
6.6 插 入 表 格
图6-37 “插入表格”对话框
6.6 插 入 表 格
（1）“表格样式”下拉列表框：用于选择所使用的表格样式，根据需要通过下拉列表进行选择即可。?
（2）“插入选项”选项组：用于确定如何为表格填写数据。
（3）“预览”复选框：用于预览创建的表格的样式。?
（4）“插入方式”选项组：用于确定将表格插入图形时的插入方式。?
（5）“列和行设置”选项组：用于设置表格的列数和行数以及列宽和行高。?
（6）“设置单元样式”选项组：通过与“第一行单元样式”“第二行单元样式”“所有其他行单元样式”对应的下拉列表框，分别设置第一行、第二行和其他行的单元样式。
6.6 插 入 表 格
图6-38 在表格中输入文字界面
6.7 编辑表格和表格单元
? 从选中整个表格的快捷菜单中可以看出，除可以对表格进行剪切、复制、删除、移动、缩放和旋转等简单操作外，还可以进行均匀调整列大小、均匀调整行大小、删除所有特性替代等操作。
6.7.1 编辑表格
6.7 编辑表格和表格单元
图6-41 选中整个表格时显示的夹点及功能
6.7 编辑表格和表格单元
6.7.2 编辑表格单元
（1） “对齐”
命令
（2）
“边框”命令
（3）“匹配单元”
命令
（4）
“插入点”命令
（5）
“合并”命令
6.7 编辑表格和表格单元
图6-42 “单元边框特性”对话框
THANK YOU
