建筑CAD基础教程

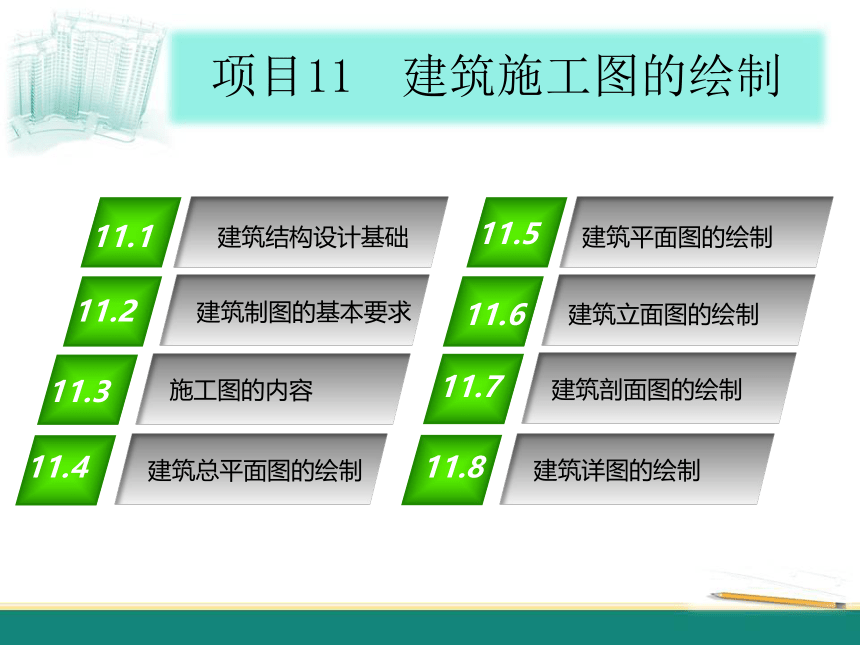

项目11 建筑施工图的绘制
11.3
施工图的内容
11.1
建筑结构设计基础
11.2
建筑制图的基本要求
11.5
建筑平面图的绘制
11.6
建筑立面图的绘制
11.7
建筑剖面图的绘制
11.4
建筑总平面图的绘制
11.8
建筑详图的绘制

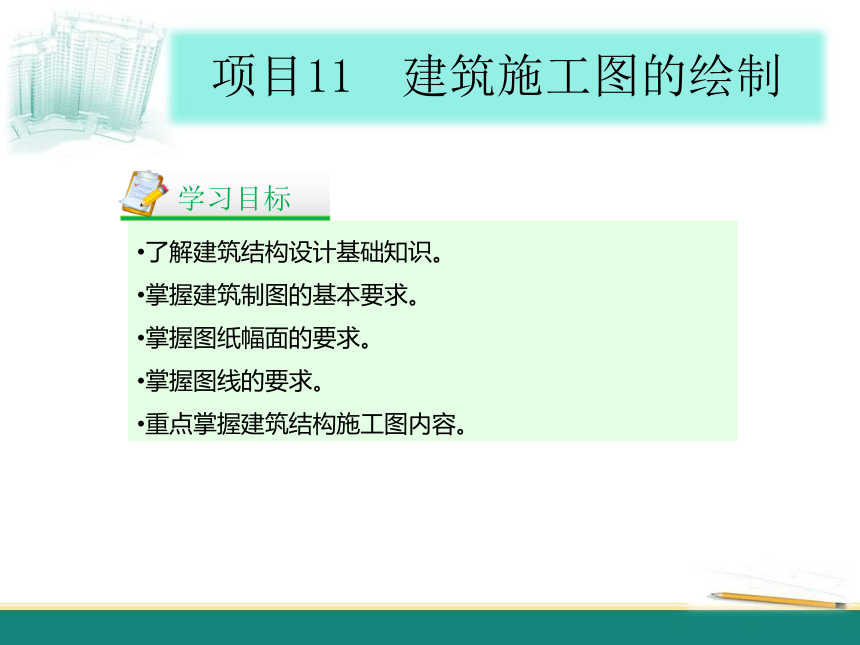

学习目标
了解建筑结构设计基础知识。
掌握建筑制图的基本要求。
掌握图纸幅面的要求。
掌握图线的要求。
重点掌握建筑结构施工图内容。
项目11 建筑施工图的绘制

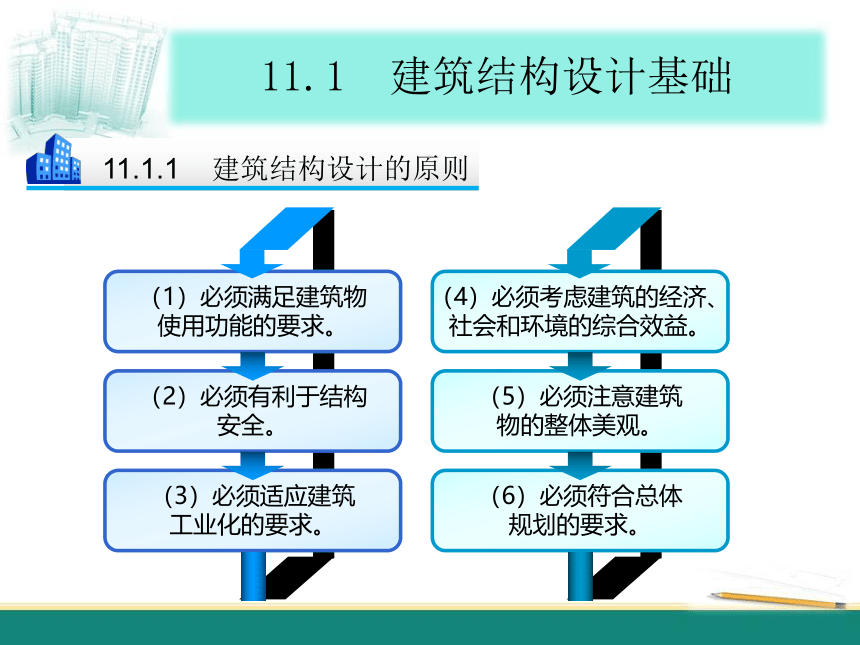

11.1.1 建筑结构设计的原则
（1）必须满足建筑物
使用功能的要求。
（2）必须有利于结构
安全。
（3）必须适应建筑
工业化的要求。
（4）必须考虑建筑的经济、
社会和环境的综合效益。
（5）必须注意建筑
物的整体美观。
（6）必须符合总体
规划的要求。
11.1 建筑结构设计基础

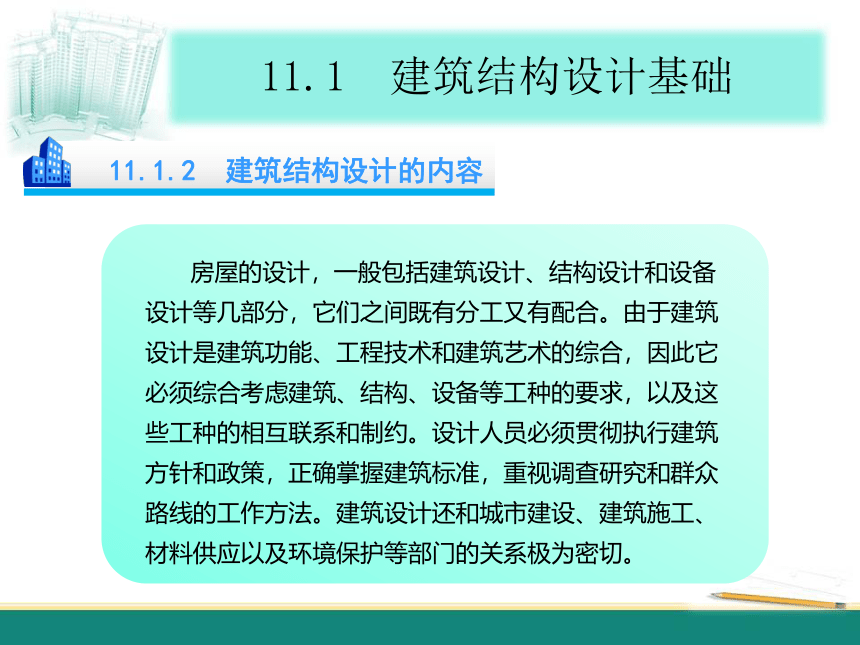

房屋的设计，一般包括建筑设计、结构设计和设备设计等几部分，它们之间既有分工又有配合。由于建筑设计是建筑功能、工程技术和建筑艺术的综合，因此它必须综合考虑建筑、结构、设备等工种的要求，以及这些工种的相互联系和制约。设计人员必须贯彻执行建筑方针和政策，正确掌握建筑标准，重视调查研究和群众路线的工作方法。建筑设计还和城市建设、建筑施工、材料供应以及环境保护等部门的关系极为密切。
11.1 建筑结构设计基础
11.1.2 建筑结构设计的内容

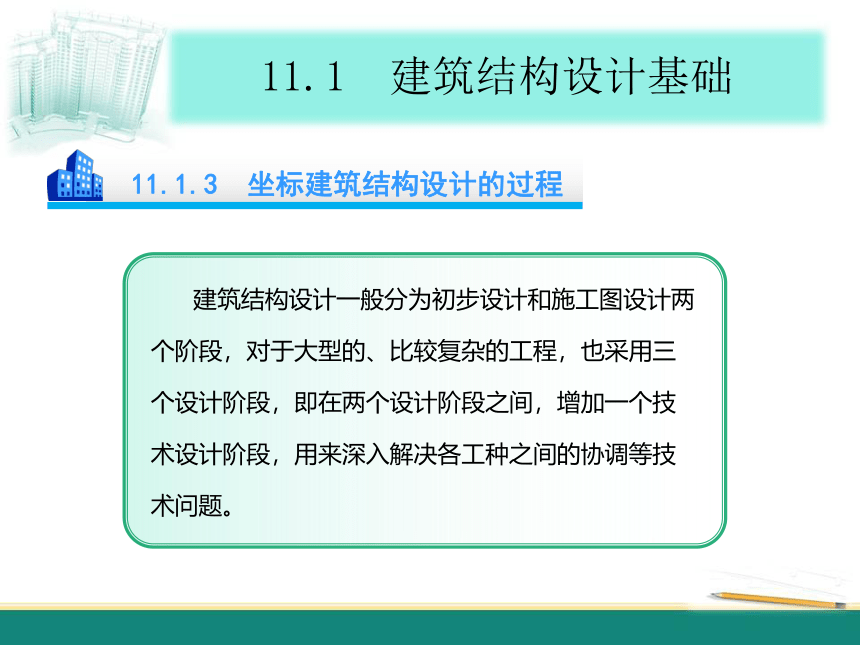

建筑结构设计一般分为初步设计和施工图设计两个阶段，对于大型的、比较复杂的工程，也采用三个设计阶段，即在两个设计阶段之间，增加一个技术设计阶段，用来深入解决各工种之间的协调等技术问题。
11.1.3 坐标建筑结构设计的过程
11.1 建筑结构设计基础

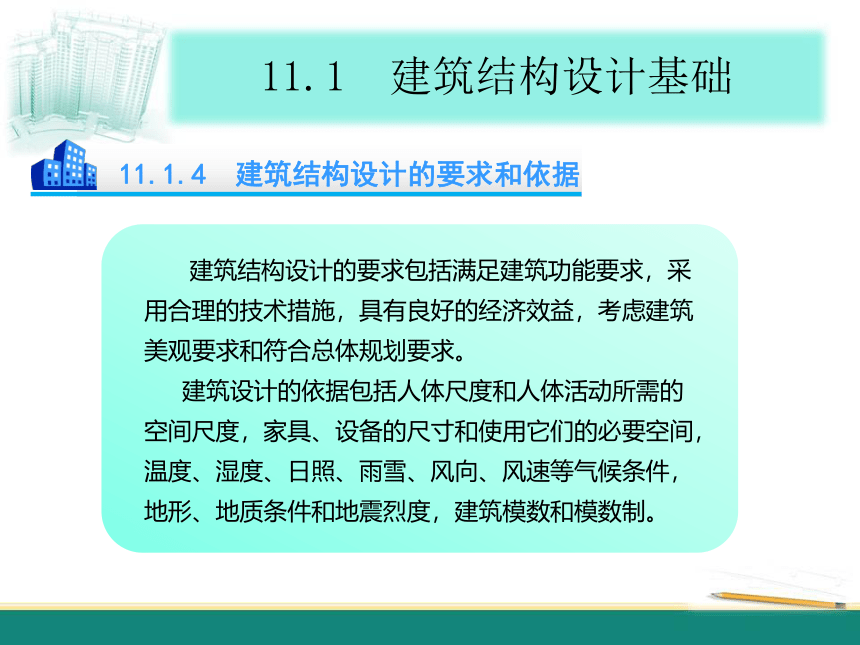

建筑结构设计的要求包括满足建筑功能要求，采用合理的技术措施，具有良好的经济效益，考虑建筑美观要求和符合总体规划要求。
建筑设计的依据包括人体尺度和人体活动所需的空间尺度，家具、设备的尺寸和使用它们的必要空间，温度、湿度、日照、雨雪、风向、风速等气候条件，地形、地质条件和地震烈度，建筑模数和模数制。
11.1.4 建筑结构设计的要求和依据
11.1 建筑结构设计基础
11.2 建筑制图的基本要求

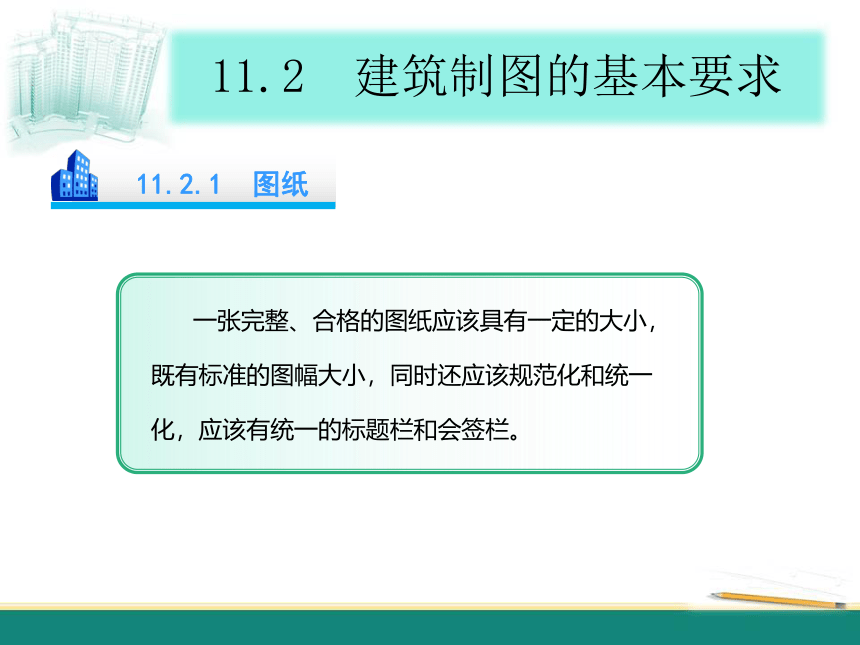

一张完整、合格的图纸应该具有一定的大小，既有标准的图幅大小，同时还应该规范化和统一化，应该有统一的标题栏和会签栏。
11.2.1 图纸

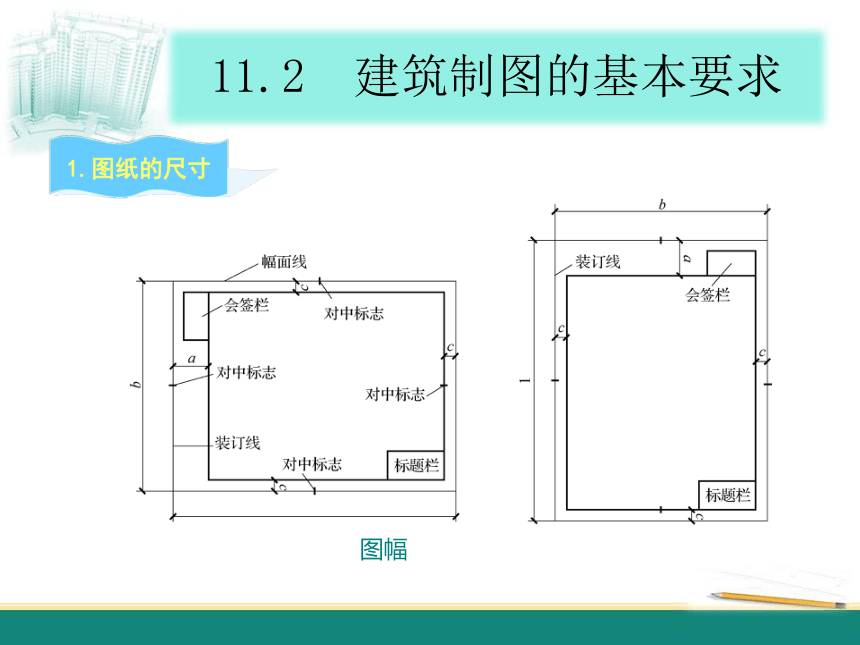

1.图纸的尺寸
图幅
11.2 建筑制图的基本要求
2.标题栏和会签栏

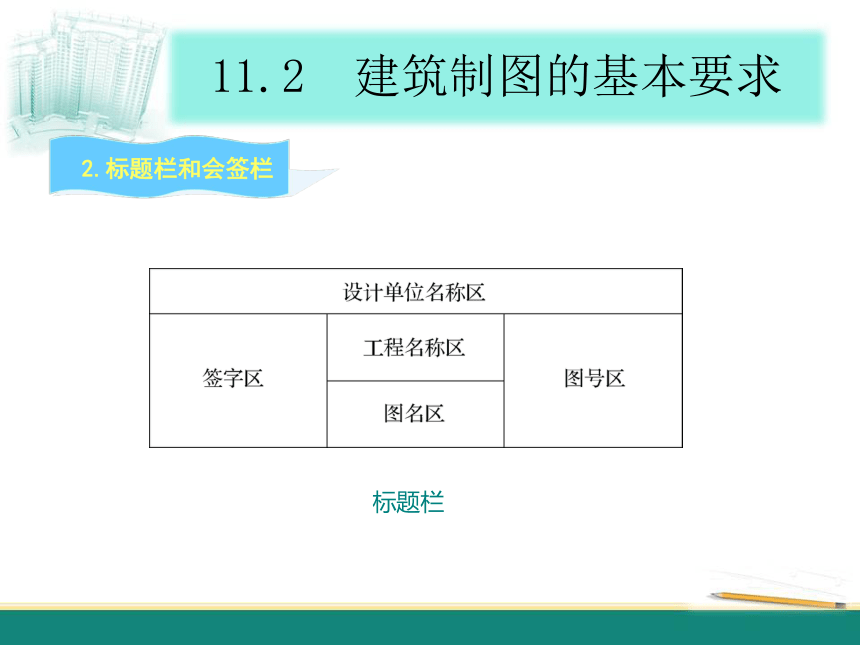

标题栏
11.2 建筑制图的基本要求
2.标题栏和会签栏

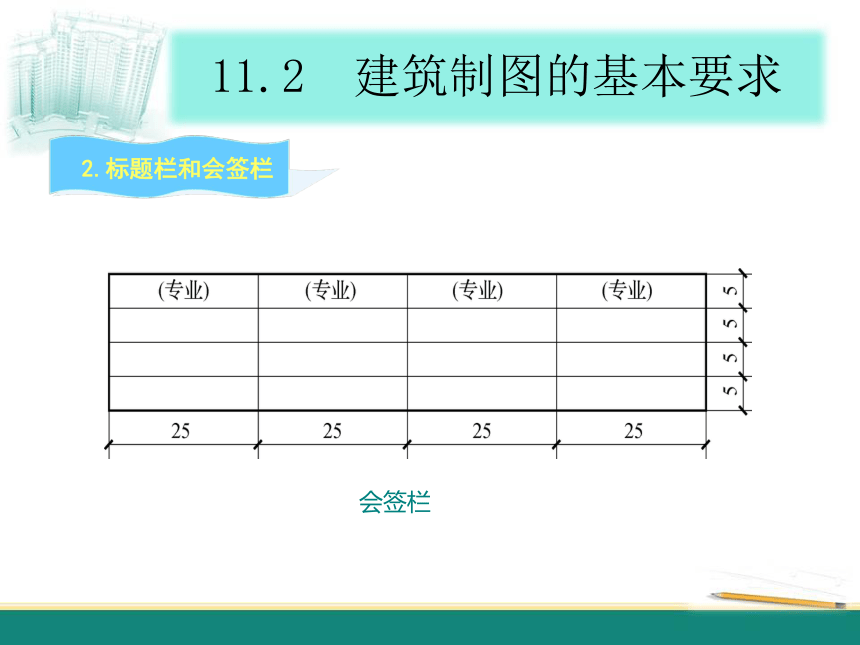

会签栏
11.2 建筑制图的基本要求

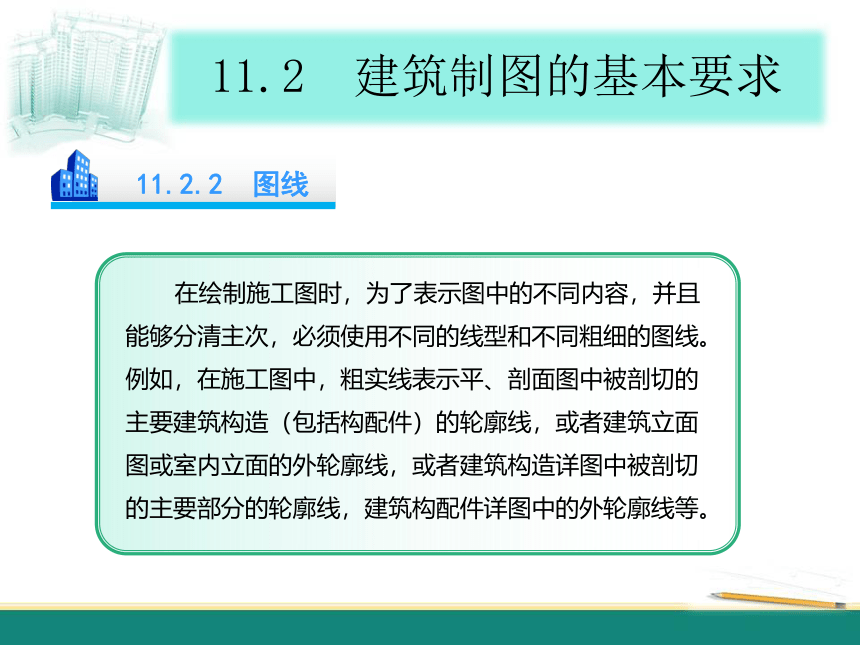

在绘制施工图时，为了表示图中的不同内容，并且能够分清主次，必须使用不同的线型和不同粗细的图线。例如，在施工图中，粗实线表示平、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线，或者建筑立面图或室内立面的外轮廓线，或者建筑构造详图中被剖切的主要部分的轮廓线，建筑构配件详图中的外轮廓线等。
11.2 建筑制图的基本要求
11.2.2 图线
图样的比例，应为图形与实物相对应的线性尺寸之比。比例的大小是指其比值的大小，如1∶50大于1∶100。
比例符号为“∶”，比例应以阿拉伯数字表示，如1∶1、1∶2、1∶100等。
比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。
11.2 建筑制图的基本要求
11.2.3 绘图比例
11.3 施工图的内容
（6）建筑详图
（1）图纸目录和
建筑设计说明。
（2）建筑总
平面图
（3）建筑
平面图
（4）建筑立
面图
（5）建筑剖
面图
建筑总平面图又称为总平面图，它表明建筑场地内的自然环境和规划设计状况，表示一项建筑工程的整体布局。建筑总平面图是建筑施工图的一部分，它是建筑区域上空向地面投影所形成的水平投影图。
11.4 建筑总平面图的绘制
11.4.1 建筑总平面图简介
1）设置图形界限
设置绘图比例为1∶500的一个长为297 000，宽为210 000大小的图形界限，即A2图纸的大小。
设置图形界限的方法如下。
（1）命令行：LIMITS。
（2）菜单栏：“格式”→“图形界限”命令。
11.4 建筑总平面图的绘制
1.设置绘图环境
11.4.2 建筑总平面图的绘制步骤
11.4 建筑总平面图的绘制
2）设置绘图单位
选择“格式” →“单位”菜单命令，或在命令行中输入UNITS命令。执行上述命令后，弹出“图形单位”对话框，如图所示。
在该对话框的“长度”选项组的“类型”下拉列表框中选择“小数”，在“精度”下拉列表框中选择“0.00”，其他设置保持系统默认参数。
“图形单位”对话框
11.4 建筑总平面图的绘制
3）设置线型
在建筑图形中，不同的线型有不同的表示。执行“格式” →“线型”菜单命令，弹出“线型”管理器对话框，如图所示。
“线型管理器”对话框
11.4 建筑总平面图的绘制
单击“加载”按钮，弹出“加载或重载线型”对话框，如图所示，在“可用线型”列表框中选择加载“ACAD_ISO02W100”和“DASHDOTX2”两种线型，单击“确定”按钮，返回“线型管理器”对话框，再次单击“确定”按钮，完成设置。
“加载或重载线型”对话框
11.4 建筑总平面图的绘制
4）设置图层
执行“格式” →“图层”菜单命令，弹出“图层特性管理器”对话框，依次创建“轴线”“道路”“围墙”“原有建筑”“新建建筑”“拟建建筑”“绿化”及“标注”，其中“轴线”图层的“线型”选择“DASHDOTX2”，“原有建筑”图层的“线宽”选择“0.35 mm”，“新建建筑”图层的“线宽”选择“0.70 mm”，“拟建建筑”图层的“线型”选择“ACAD_ISO02W100”，“线宽“选择“0.70 mm”。
11.4 建筑总平面图的绘制
“图层特性管理器”对话框
11.4 建筑总平面图的绘制
5）设置文字样式
执行“格式” →“文字样式”菜单命令，弹出“文字样式”对话框，新建一个“文字”文字样式和一个“数字”文字样式。“文字”文字样式的具体设置参数为：在“字体名”下拉列表框中选择“仿宋”，“宽度因子”设为“0.70”。“数字”文字样式的具体设置参数为：“字体名”选择“txt.shx”，勾选“使用大字体”复选框，在“大字体”下拉列表框中选择“gbcbig.shx”，“宽度因子”设为“0.70”。
11.4 建筑总平面图的绘制
“文字”文字样式
11.4 建筑总平面图的绘制
“数字”文字样式
11.4 建筑总平面图的绘制
6）设置标注样式
执行“格式” →“标注样式”菜单命令，弹出“标注样式管理器”对话框，新建一个“建筑标注”标注样式。在“线”选项卡中将“超出尺寸线”设为“1”，“起点偏移量”设为“文字样式”选择“数字”；在“调整”选项卡中将“文字位置”选择“尺寸线上方，不带引线”，“使用全局比例”设为“500”，单击“确定”按钮。
11.4 建筑总平面图的绘制
“标注样式管理器”对话框
11.4 建筑总平面图的绘制
2.绘制道路
1）绘制道路的轴线
在“图层”下拉列表中选择“轴线”图层，作为当前层。利用“直线”命令绘制两条互为垂直的轴线，如图所示。
轴线
11.4 建筑总平面图的绘制
2）绘制道路
在“图层”下拉列表中选择“道路”图层，作为当前层。选择“偏移”命令，将轴线向两侧偏移10 000，然后将偏移的直线放到“道路”图层中，即选中两条虚线，单击“图层”对话框中的下拉列表框，选中“道路”图层，六条虚线就变成了实线。
使用“圆角”命令对直线进行修改，圆角半径为10 000。
11.4 建筑总平面图的绘制
偏移对象
使用“圆角”命令修改效果
11.4 建筑总平面图的绘制
3．绘制建筑物
1）绘制围墙
在“图层”下拉列表中选择“围墙”图层，作为当前层。利用“直线”命令绘制围墙，用围墙符号表示。围墙距道路距离为10 000，首先绘制成一个206 000×114 000的矩形。
绘制围墙符号
11.4 建筑总平面图的绘制
绘制围墙图形
11.4 建筑总平面图的绘制
2）原有建筑
在“图层”下拉列表中选择“原有建筑”图层作为当前层。利用“矩形”命令绘制原有建筑，原有建筑①的尺寸为66 000×18 000，原有建筑②的尺寸为50 000×25 000。
原有建筑1距离围墙的右上端点的距离为10 000，两个原有建筑之间的距离为20 000。
原有建筑2距离围墙的左下端点的距离为10 000。
11.4 建筑总平面图的绘制
绘制原有建筑（一）
11.4 建筑总平面图的绘制
绘制原有建筑（二）
11.4 建筑总平面图的绘制
绘制原有建筑（三）
11.4 建筑总平面图的绘制
3）新建建筑
在“图层”下拉列表中选择“新建建筑”图层，作为当前层。利用“矩形”命令绘制新建建筑，新建建筑的尺寸与原有建筑1的尺寸相同，与原有建筑之间的距离为20 000。
绘制新建建筑
11.4 建筑总平面图的绘制
4）拟建建筑
在“图层”下拉列表中选择“拟建建筑”图层，作为当前层。利用“矩形”命令绘制拟建建筑，拟建建筑的尺寸与原有建筑2尺寸相同，与原有建筑之间的距离为20 000，此时将线宽关闭。
绘制拟建建筑
11.4 建筑总平面图的绘制
4.绘制建筑物周边环境
1）绘制活动区
在“图层”下拉列表中选择“道路”图层，作为当前层。利用“矩形”命令绘制活动区，活动区的大小为80 000×30 000，与拟建建筑之间的距离为10 000。
距拟建建筑的右上端点20 000处，利用“矩形”命令绘制一个大小为50 000×30 000的矩形。
11.4 建筑总平面图的绘制
绘制活动区（一）
11.4 建筑总平面图的绘制
绘制活动区（二）
11.4 建筑总平面图的绘制
2）绘制道路
在“图层”下拉列表中选择“道路”图层，作为当前层。利用“矩形”命令绘制道路，道路的宽度为5 000，在道路拐角处使用圆角命令使矩形圆角，圆角半径为5 000，图中央的矩形的道路以矩形对角线为中心，在对角线的交点处绘制一个半径为5 000的圆。
11.4 建筑总平面图的绘制
绘制道路
11.4 建筑总平面图的绘制
3）绘制草坪
在“图层”下拉列表中选择“绿化”图层作为当前层。利用“图案填充”命令绘制草坪，在“预定义”类型中选择“GRASS”图案类型，比例设为“300”。
使用“插入块”命令插入选择已经定义的外部图块“ 树木”插入当前图形中，比例指定为“10 000”，并将围墙进行修改。
11.4 建筑总平面图的绘制
绘制草坪
11.4 建筑总平面图的绘制
绘制树木
11.4 建筑总平面图的绘制
5.标注尺寸和文字
在“图层”下拉列表中选择“标注”图层作为当前层。利用“线性标注”命令对图形进行标注。
在原有建筑的轮廓线内标注“原有建筑”，在新建建筑的轮廓线内标注“新建建筑”，在拟建建筑的轮廓线内标注“拟建建筑”，在活动区的轮廓线内标注“活动区”，最后标注图名“建筑总平面图1∶500”，文字大小为“3 500”，如后图所示的文字。
11.4 建筑总平面图的绘制
标注（一）
标注（二）
11.4 建筑总平面图的绘制
6.添加图框
在“图层”下拉列表中选择“标注”图层，作为当前层。本例采用A2图纸即可，绘图比例为1∶500，故图框采用420 000×594 000。
使用“矩形”命令绘制图框的幅面线，再利用“偏移”命令绘制图框线，偏移距离为5 000，然后利用“拉伸”命令修改图框线，将图框线左端向右拉伸7 500，将图框线线宽修改为1.4，关闭线宽按钮。
使用“直线”命令绘制标题栏，将标题栏外框线的线宽改为0.7，标题栏分隔线线宽改为0.35。
11.4 建筑总平面图的绘制
绘制图框
绘制标题栏
11.4 建筑总平面图的绘制
建筑总平面图
11.5 建筑平面图的绘制
通常建筑平面图是指对建筑物作水平剖切所得到的水平剖面图。水平剖面图的位置一般选在窗台以上、窗过梁以下范围内。
11.5.1 建筑平面图简介
11.5 建筑平面图的绘制
单元平面图
11.5.2 单元平面图的绘制
11.5 建筑平面图的绘制
1.设置绘图环境
1）设置图形界限。
2）设置绘图单位。
3）设置线型。
4）设置图层。
5）设置文字样式。
6）设置标注样式。
11.5 建筑平面图的绘制
新建图层
11.5 建筑平面图的绘制
2.绘制定位轴线
绘制的墙体轴网
11.5 建筑平面图的绘制
（1）根据尺寸，分别绘制轴线。使用LINE命令，在图形窗口绘制长度为12 320的水平线和长度为7 480的垂直线。
（2）使用OFFSET命令，根据尺寸偏移线段，首先根据右侧垂直标注将水平线偏移两个3740；再根据上侧水平标注将垂直线从右到左分别偏移4650、3930、3740。
（3）使用TRIM命令修剪直线。
（4）根据垂直标注，使用OFFSET命令进行偏移。
（5）使用TRIM命令修剪水平线。
（6）用相同的方法根据尺寸标注偏移出其他直线并修剪，最终得到轴网。
11.5 建筑平面图的绘制
绘制轴线
偏移直线
11.5 建筑平面图的绘制
修剪直线
偏移水平线
11.5 建筑平面图的绘制
修剪水平线
11.5 建筑平面图的绘制
3.绘制墙体
（1）使用MLSTYLE命令设置墙体的多线样式。执行MLSTYLE命令后，将弹出“多线样式”对话框。
（2）单击“新建”按钮，弹出“创建新的多线样式”对话框，在“新样式名”文本框中输入Q作为新建墙体多线样式的名称。
（3）单击“继续”按钮，弹出“新建多线样式：Q”对话框，设置各个参数。
（4）设置“墙体”层为当前层，使用MLNE命令沿轴网绘制墙体。
（5）初步绘制的墙体线还需要修剪才能达到理想的效果，使用多线编辑工具修剪墙线。可以通过执行菜单栏中的“修改”→“对象”→“多线”命令，打开“多线编辑工具”对话框，也可以直接双击多线对象打开该对话框。
（6）选择“T形打开”工具，对多线进行修剪。
11.5 建筑平面图的绘制
“多线样式”对话框
创建新样式名
11.5 建筑平面图的绘制
在“新建多线样式：Q”对话框设置参数
绘制墙体
11.5 建筑平面图的绘制
绘制外墙线
绘制内墙线
11.5 建筑平面图的绘制
打开的“多线编辑工具”对话框
修剪后的墙体线
11.5 建筑平面图的绘制
4. 绘制门窗
（1）设置“门窗”层为当前图层。
（2）使用MLSTYLE命令创建窗线，创建方法和创建墙体线相同，设置参数如后图所示。
（3）使用MLINE命令绘制窗线。
（4）插入门图块。
11.5 建筑平面图的绘制
设置新建多线样式
11.5 建筑平面图的绘制
绘制窗线
11.5 建筑平面图的绘制
绘制门
11.5 建筑平面图的绘制
5．标注尺寸和文字
平面图的尺寸标注
11.5 建筑平面图的绘制
平面图的文字标注
11.5 建筑平面图的绘制
6．添加图框
图框的具体绘制方法此处不再重复介绍，使用“插入块”命令插入原来保存的图框样式即可，图框大小采用A4图幅。
11.6 建筑立面图的绘制
建筑立面图是建筑物立面的正投影图，简称为立面图。它主要用来表示建筑物的体型和外貌、外墙装修、门窗的位置和形式以及室内外各构配件各部位的必要尺寸和标高。建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。
11.6.1 建筑立面图简介
11.6 建筑立面图的绘制
南立面图
11.6.2 南立面图的绘制
11.6 建筑立面图的绘制
1）设置图形界限。
2）设置绘图单位。
3）设置线型。
4）设置图层。
5）设置文字样式。
6）设置标注样式。
1.设置绘图环境
11.6 建筑立面图的绘制
2.绘制地坪线和外轮廓线
在图层下拉列表中选择“地坪线”图层作为当前层。利用“直线”命令绘制一条长为32 000的直线。
在“图层”下拉列表中选择“外轮廓线”图层，作为当前层。利用“直线”命令绘制外轮廓线，外轮廓线的尺寸为32 300×15 200。
在“图层”下拉列表中选择“轴线”图层，作为当前层。利用“直线”命令绘制轴线。修改线型比例后，利用“插入块”命令，插入“轴线”编号图块，插入比例为X=100，Y=100。
11.6 建筑立面图的绘制
外轮廓线
11.6 建筑立面图的绘制
3.绘制门窗
轴线
窗类型
11.6 建筑立面图的绘制
绘制窗
11.6 建筑立面图的绘制
4.绘制落水斗
落水斗
绘制落水斗
11.6 建筑立面图的绘制
5.标注尺寸和标高
在“图层”下拉列表中选择“标注”图层，作为当前层。选择“建筑样式”标注样式作为当前样式，使用线性标注和连续标注，并添加必要的文字说明和标题。
利用“插入块”命令，插入“标高”图块，插入比例为X=100,Y=100，?首先绘制与建筑同等高度的短线，再插入标高图块，保持标高图块在同一铅垂线上。
11.6 建筑立面图的绘制
立面图中标注尺寸
11.6 建筑立面图的绘制
立面图中绘制标高
11.6 建筑立面图的绘制
6.添加图框
在“图层”下拉列表中选择“图框”图层作为当前层。图框采用A3图幅。
11.7 建筑剖面图的绘制
建筑剖面图是表示建筑物在竖向方向上的建筑构造和空间布置的工程详图，它与建筑平面图、建筑立面图相配套，是指导建筑施工的主要技术文件之一。
11.7.1 建筑剖面图简介
11.7 建筑剖面图的绘制
剖面图
11.7.2 建筑剖面图的绘制步骤
11.7 建筑剖面图的绘制
1）设置图形界限。
2）设置绘图单位。
3）设置线型。
4）设置图层。
5）设置文字样式。
6）设置标注样式。
1.设置绘图环境
11.7 建筑剖面图的绘制
2.绘制墙体
在“图层”下拉列表中选择“地坪线”图层，作为当前层。利用“直线”命令绘制一条长为13 000的直线。
在“图层”下拉列表中选择“轴线”图层，作为当前层。利用“直线”命令绘制轴线，修改线型比例后，轴线间的距离为4 800,2 400,3 600。使用插入块命令，插入“轴号”图块，插入比例为X=100，Y=100。
在“图层”下拉列表中选择“轮廓线”图层，作为当前层。外墙墙体厚度设为300，内墙墙体厚度设为200，利用“直线”命令绘制墙体，建筑物的总高度为12 400。
修改地坪线，室内地坪与室外地坪的高差为600，台阶为150×300。
11.7 建筑剖面图的绘制
插入轴号
11.7 建筑剖面图的绘制
绘制墙体
11.7 建筑剖面图的绘制
修改地坪线
11.7 建筑剖面图的绘制
3.绘制楼板轮廓线
在“图层”下拉列表中选择“轮廓线”图层，作为当前层。楼板的厚度为100，与外墙相连的梁的尺寸为300×500，与内墙相连的梁的尺寸为200×400。
与外墙相连的梁的具体绘制方法如后图所示。与内墙相连的梁的具体绘制方法如后图所示。
利用“图案填充”命令对楼板进行填充，选择“SOLID”进行填充。
11.7 建筑剖面图的绘制
楼板（一）
楼板（二）
11.7 建筑剖面图的绘制
楼板（三）
11.7 建筑剖面图的绘制
4.绘制楼梯
在“图层”下拉列表中选择“细部”图层，作为当前层。楼梯踏步宽度为300，踏步高度为175，一跑楼梯为8个踏步，楼梯梁的尺寸为200×400。
楼梯与楼板的结合处的具体画法如后图所示。
利用图案填充命令对楼板进行填充，选择“SOLID”进行填充。利用“复制”命令绘制出其他层的楼板和楼梯。
11.7 建筑剖面图的绘制
楼梯平台
楼板及楼梯（一）
11.7 建筑剖面图的绘制
楼板及楼梯（二）
11.7 建筑剖面图的绘制
5.绘制细部
在“图层”下拉列表中选择“细部”图层，作为当前层。绘制如后图所示的门图例，门的宽度为1 000，高度为2 100。
将门添加到图形中，门的左下端点距左侧轴线距离为1 000。
绘制外墙墙体的窗，窗的高度为1 800，使用插入块命令插入窗图块，X=1 800，Y=300,旋转角度为90°。
使用“图案填充”命令对墙体进行填充，选择“ANSI31”进行填充，比例设为30。
11.7 建筑剖面图的绘制
门
绘制门
11.7 建筑剖面图的绘制
绘制窗
填充墙体
11.7 建筑剖面图的绘制
6.标注尺寸和标高
在“图层”下拉列表中选择“标注”层，作为当前层。选择“建筑标注”标注样式作为当前样式。使用线性标注和连续标注，并添加必要的文字说明和标题。
利用“插入块”命令，插入“标高”图块，插入比例为X=100，Y=100。
11.7 建筑剖面图的绘制
剖面图中标注尺寸
11.7 建筑剖面图的绘制
剖面图中绘制标高
11.7 建筑剖面图的绘制
7.添加图框
在“图层”下拉列表中选择“图框”图层，作为当前层。图框大小采用A4图幅。
11.8 建筑详图的绘制
对平面图、立面图、剖面图表达不够清楚的建筑细部要用较大的比例详尽地绘出，这样的图样称为建筑详图。建筑详图通常有墙身剖面节点详图、建筑构配件详图（如雨篷详图、阳台详图、门窗详图等）和房间详图（如厨房详图、卫生间详图、楼梯详图等）。下面以绘制墙身大样为例做介绍。
11.8 建筑详图的绘制
墙身大样
11.8 建筑详图的绘制
1）设置图形界限。
2）设置绘图单位。
3）设置线型。
4）设置图层。
5）设置文字样式。
6）设置标注样式。
1.设置绘图环境
11.8 建筑详图的绘制
2.绘制底层墙身大样
在“图层”下拉列表中选择“轴线”图层，作为当前层。利用“直线”命令绘制出一段轴线。在“图层”下拉列表中选择“墙体及楼板”图层。利用“直线”命令绘制出部分墙体，然后选择“地坪线”图层作为当前层，绘制出地平线。
选择“细部”图层作为当前层。将直线进行偏移得到地面做法和散水做法，左侧地坪线分别向上偏移100,20，30,20；右侧地平线分别向上偏移60,20，两侧绘制切断符号，在厚度为100的楼板处布置厚度为100的防潮层，在墙体外侧绘制厚度为50的保温层和厚度为30的抹灰层，墙体内侧绘制厚度为30的抹灰层，并在底部绘制一个尺寸为50×120的踢脚。
11.8 建筑详图的绘制
墙体和地坪线
细部做法
11.8 建筑详图的绘制
对相关图形进行图案填充，地平线选择“AR-HBONE”图案类型，比例为“0.5”，墙体选择“ANS131”图案类型，比例为“30”，素混凝土选择“AR-CONC”图案类型，比例为“0.5”，防潮层选择“SOLID”图案类型。
在“图层”下拉列表中选择“标注”图层作为当前层，插入标高图块和标注墙体尺寸。
对地面和散水工程做法进行标注。
11.8 建筑详图的绘制
墙身的填充图案
墙身的标注
11.8 建筑详图的绘制
墙身的文字标注
11.8 建筑详图的绘制
3.绘制标准层墙身大样
在“图层”下拉列表中选择“轴线”图层作为当前图层，绘制一段轴线。选择“墙体及楼板”图层作为当前层，绘制出部分墙体、楼板和梁。
在“图层”下拉列表中选择“细部”图层作为当前图层。利用“偏移”命令绘制出楼面和外墙的工程做法，并绘制出截面的窗和切断符号。
11.8 建筑详图的绘制
墙体、楼板和梁（一）
细部（一）
11.8 建筑详图的绘制
对相关图形进行图案填充，墙体选择“ANSI31”图案类型，比例为“30”，混凝土选择“AR?CONC”和“ANSI31”两种图案类型的叠加。
在“图层”下拉列表中选择“标注”图层，作为当前层。插入标高图块，对楼地面的工程做法进行标注。
11.8 建筑详图的绘制
图案填充（一）
标注（一）
11.8 建筑详图的绘制
4.绘制顶层墙身大样
在“图层”下拉列表中选择“轴线”图层，作为当前层，绘制一段轴线。选择“墙体及楼板”图层作为当前层，绘制出部分墙体、楼板和梁。
在“图层”下拉列表中选择“细部”图层，作为当前层。利用偏移命令绘制出楼面和外墙的工程做法，并绘制出截面的窗和切断符号。
11.8 建筑详图的绘制
墙体、楼板和梁（二）
细部（二）
11.8 建筑详图的绘制
对相关图形进行图案填充，墙体选择“ANSI31”图案类型，比例为“30”，混凝土选择“AR?CONC”和“ANSI31”两种图案类型的叠加。
在“图层”下拉列表中选择“标注”图层，作为当前层。插入标高图块，对楼地面的工程做法进行标注。
11.8 建筑详图的绘制
图案填充（二）
标注（二）
11.8 建筑详图的绘制
5.添加图框和标题
在“图层”下拉列表中选择“图框”图层，作为当前层。插入图框图块，图框大小采用立式A3图幅放大20倍，将底层、标准层和顶层墙身大样按轴线上下对齐。
THANK YOU
