(共30张PPT)
模块7  图块

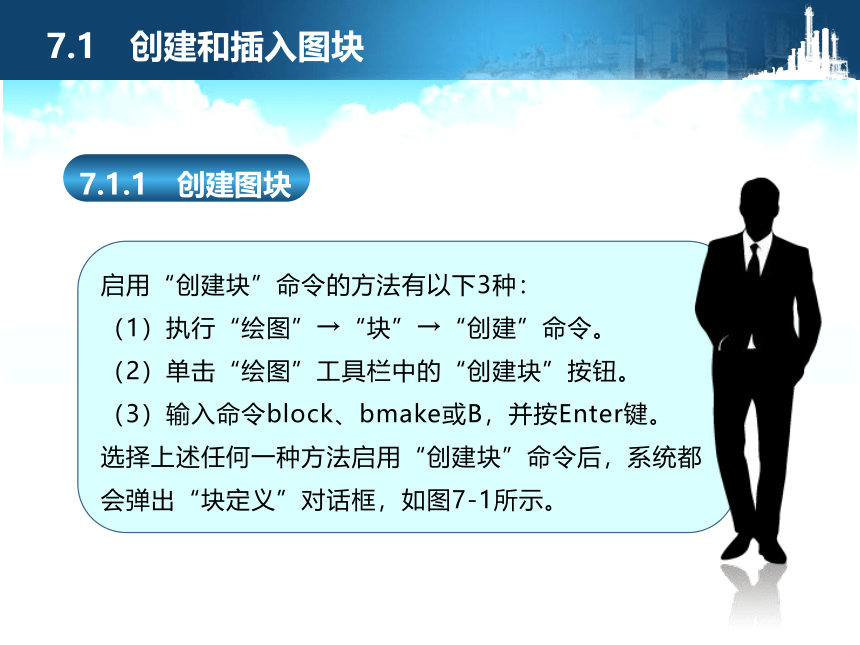

7.1.1 创建图块
启用“创建块”命令的方法有以下3种:
(1)执行“绘图”→“块”→“创建”命令。
(2)单击“绘图”工具栏中的“创建块”按钮。
(3)输入命令block、bmake或B,并按Enter键。
选择上述任何一种方法启用“创建块”命令后,系统都会弹出“块定义”对话框,如图7-1所示。
7.1 创建和插入图块
7.1.1 创建图块
7.1 创建和插入图块

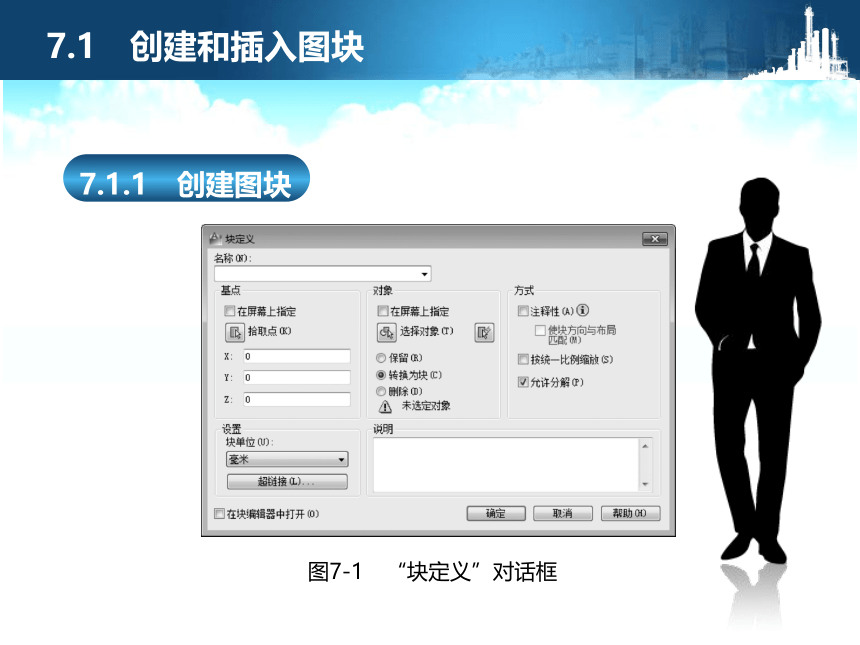

图7-1 “块定义”对话框
7.1.2 插入图块
1.插入块的方法
用户可以通过如下几种方法来启动“插入”对话框:
(1)单击“绘图”工具栏中的“插入块”按钮。
(2)执行“插入”→“块”命令。
(3)输入命令insert,并按Enter键。
用上述方法中的任一种启动命令后,AutoCAD都将弹出“插入”对话框,如图7-2所示。
7.1 创建和插入图块
7.1 创建和插入图块

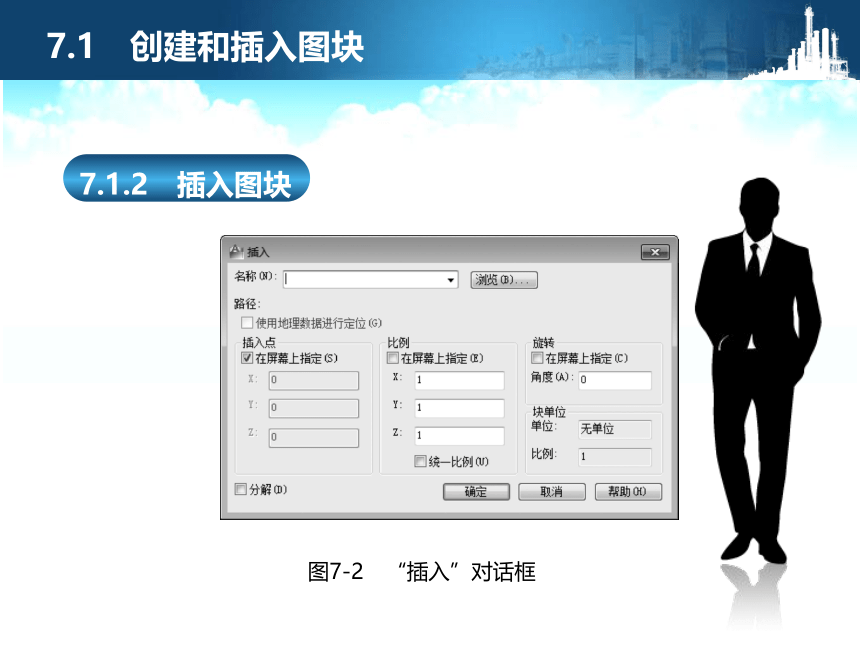

图7-2 “插入”对话框
7.1.2 插入图块
7.2 图块的属性
7.2.1 属性的定义
定义属性有以下两种方法:
(1)执行“绘图”→“块”→“定义属性”命令。
(2)输入命令attdef,并按Enter键。
执行命令后,系统弹出“属性定义”对话框,如图7-3所示。
7.2 图块的属性

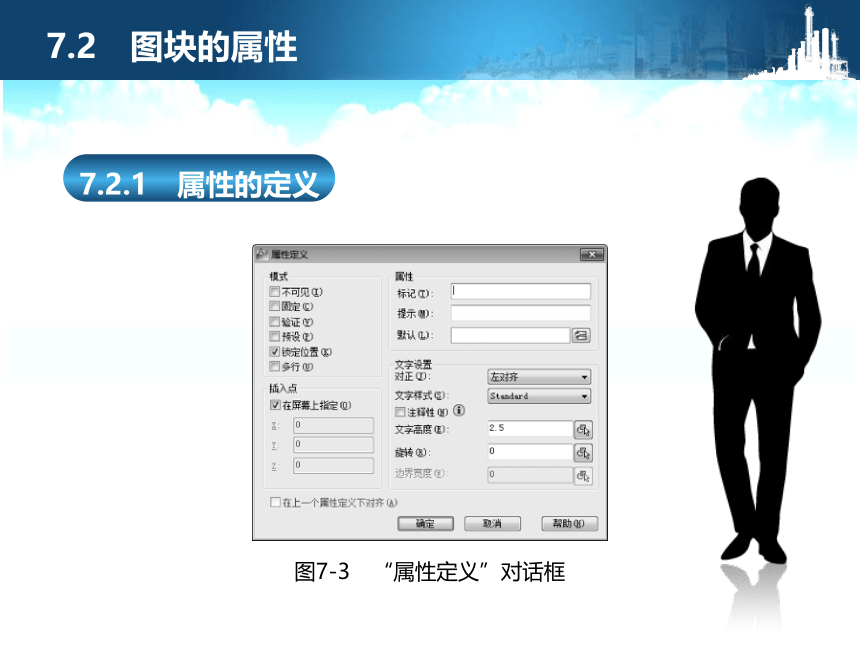

图7-3 “属性定义”对话框
7.2.1 属性的定义
7.2 图块的属性
7.2.1 属性的定义
该对话框中常用选项的含义如下:
(1)“模式”选项组。
①“不可见”复选框。
②“固定”复选框。
③“验证”复选框。
④“预设”复选框。
7.2 图块的属性
7.2.1 属性的定义
该对话框中常用选项的含义如下:
(2)“插入点”选项组。
①“在屏幕上指定”复选框。
②“X:”“Y:”“Z:”文本框。
(3)“属性”选项组。
①“标记”文本框。
②“提示”文本框。
③“默认”文本框。
7.2 图块的属性
7.2.1 属性的定义
该对话框中常用选项的含义如下:
(4)“文字设置”选项组。
①“对正”下拉列表框。
②“文字样式”下拉列表框。
③“文字高度”文本框。
④“旋转”文本框。
7.2 图块的属性
7.2.2 属性的编辑
1.编辑属性定义
(1)执行“修改”→“对象”→“文字”→“编辑”命令。
(2)输入命令ddedit,并按Enter键。
执行上述任何一种操作后,系统都将提示“选择注释对象或[放弃(U)]:”,选取属性定义标记后,将弹出“编辑属性定义”对话框,如图7-4所示。
7.2 图块的属性
7.2.2 属性的编辑
该对话框中常用选项的含义如下:
(4)“文字设置”选项组。
①“对正”下拉列表框。
②“文字样式”下拉列表框。
③“文字高度”文本框。
④“旋转”文本框。
7.2 图块的属性
7.2.2 属性的编辑
图7-4 “编辑属性定义”对话框
图7-5 “特性”面板的“文字”区域
7.2 图块的属性
7.2.2 属性的编辑
此外,可以使用ddmodify命令启动“特性”面板,在其中修改属性定义的更多项目,方法有以下两种:
(1)单击“标准”工具栏中的“特性”按钮。
(2)输入命令ddmodify,并按Enter键。
执行上述任何一种操作后都会弹出“特性”面板。
如图7-5所示。
7.2 图块的属性
7.2.2 属性的编辑
2.编辑块的属性
1)ddatte命令
用户可以通过命令提示窗口调用ddatte命令,选择块以后,将弹出“编辑属性”对话框,如图7-6所示。
7.2 图块的属性
7.2.2 属性的编辑
图7-6 “编辑属性”对话框
7.2 图块的属性
7.2.2 属性的编辑
2)attedit命令
(1)执行“修改”→“对象”→“属性”→“单个”命令。
(2)单击“修改Ⅱ”工具栏中的“编辑属性”按钮。
执行上述任何一种操作后,系统都会提示“选择块”选择要编辑的图块后,弹出“增强属性管理器”对话框,如图7-7所示。
7.2 图块的属性
7.2.2 属性的编辑
图7-7 “增强属性管理器”对话框
7.2 图块的属性
7.2.2 属性的编辑
“增强属性管理器”对话框包含3个选项卡,其作用分别如下:
(1)“属性”选项卡。该选项卡列出了当前块对象中各个属性的标记、提示和值。
(2)“文字选项”选项卡。该选项卡用于修改属性文字的一些特性,如文字样式、字高等。
(3)“特性”选项卡。在该选项卡中可以修改属性文字的图层、线型和颜色等。
7.2 图块的属性
7.2.2 属性的编辑
3.块属性管理器
通过块属性管理器可以有效地管理和编辑当前图形中所有块的属性。执行以下任意一种操作,都会弹出“块属性管理器”对话框,如图7-8所示。
7.2 图块的属性
7.2.2 属性的编辑
图7-8 “块属性管理器”对话框
7.2 图块的属性
7.2.2 属性的编辑
(1)执行“修改”→“对象”→“属性”→“块属性管理器”命令。
(2)单击“修改Ⅱ”工具栏中的“块属性管理器”按钮。
(3)输入命令battman,并按Enter键。
实训7-1 绘制公路公里桩
1.实训目的
图7-9所示是公路的公里桩,是用于表明公路里程的一种标记,沿公路每隔1 km的里程设置一个。首先绘制公里桩符号,然后利用block命令将其定义成块,最后利用定距等分measure命令将公里桩插入道路线路中。
实训7-1 绘制公路公里桩
1.实训目的
图7-9 实训7-1用图
实训7-1 绘制公路公里桩
2.步骤提示
(1)绘制公路公里桩,并定义为块,如图7-10所示。
(2)绘制道路线路曲线,如图7-11所示。
(3)利用“定距等分”命令插入公里桩,如图7-9所示。
实训7-1 绘制公路公里桩
2.步骤提示
图7-10 绘制公里桩并定义为块
图7-11 道路线路曲线
实训7-2 绘 制 标 杆
1.实训目的
绘制标杆,尺寸自定,如图7-12所示。通过本实训,练习定距等分命令和图块的综合运用。绘制标杆有多种方法,使用不同方法进行绘制并比较优缺点。
实训7-2 绘 制 标 杆
1.实训目的
图7-12 实训7-2用图
实训7-2 绘 制 标 杆
2.步骤提示
(1)首先绘制标杆符号,然后利用block命令定义成块。
(2)用measure命令将标杆插入道路线路中。
感谢观赏
