模块8　建筑施工图的绘制

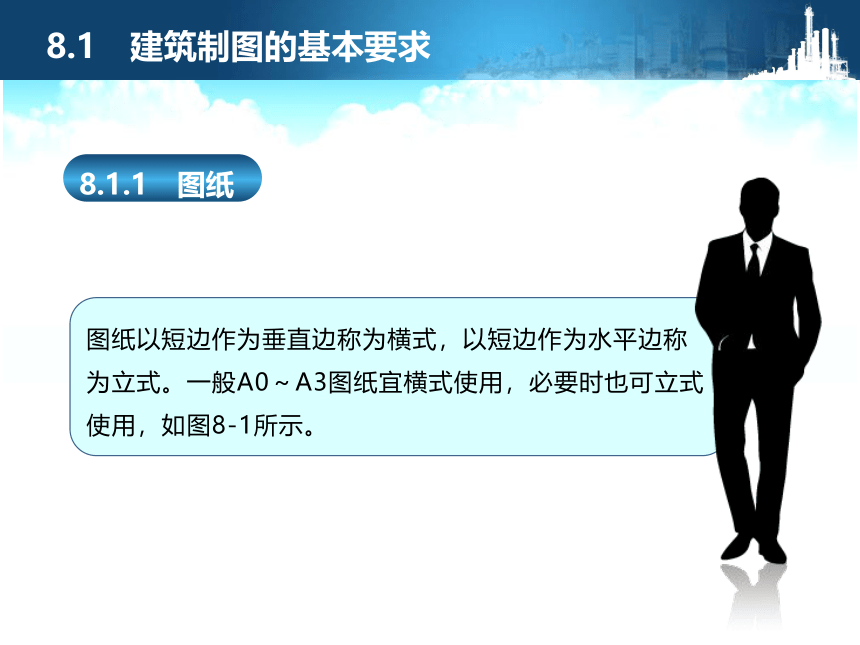

8.1.1　图纸

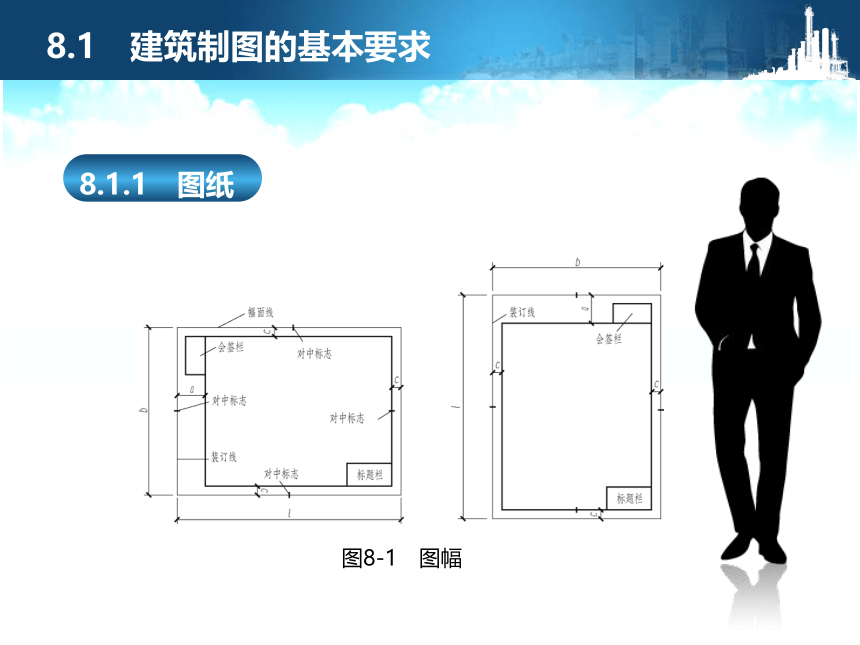

图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0～A3图纸宜横式使用，必要时也可立式使用，如图8-1所示。
8.1　建筑制图的基本要求
8.1.1　图纸
8.1　建筑制图的基本要求
图8-1　图幅
8.1.1　图纸

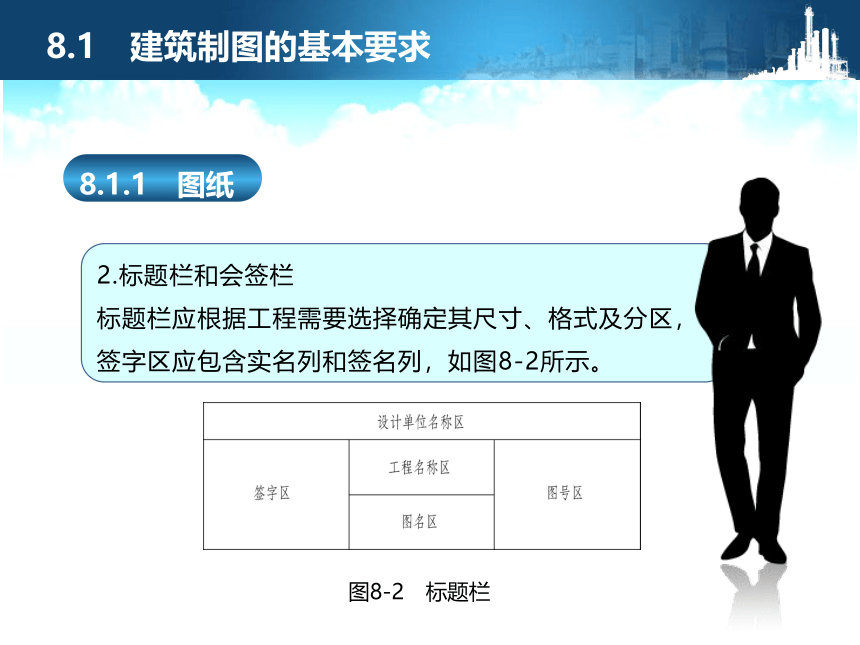

2.标题栏和会签栏
标题栏应根据工程需要选择确定其尺寸、格式及分区，签字区应包含实名列和签名列，如图8-2所示。
8.1　建筑制图的基本要求
图8-2　标题栏
8.1.1　图纸

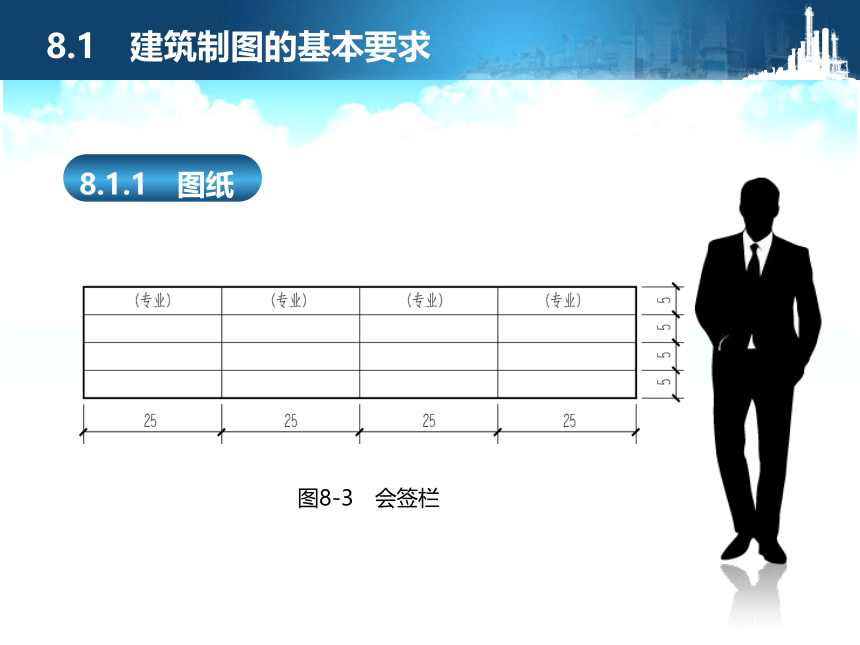

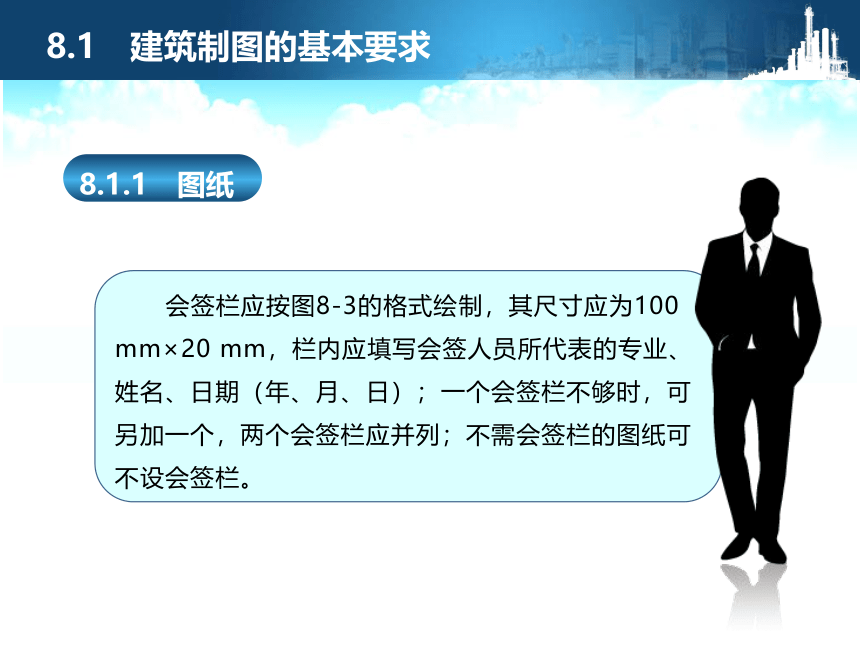

会签栏应按图8-3的格式绘制，其尺寸应为100 mm×20 mm，栏内应填写会签人员所代表的专业、姓名、日期（年、月、日）；一个会签栏不够时，可另加一个，两个会签栏应并列；不需会签栏的图纸可不设会签栏。
8.1　建筑制图的基本要求
8.1.1　图纸
8.1　建筑制图的基本要求
图8-3　会签栏

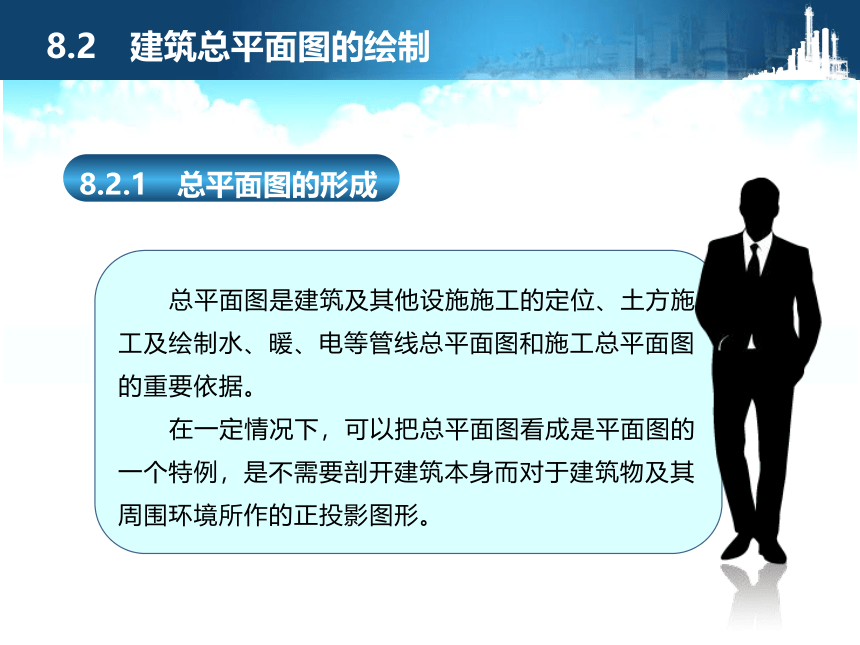

8.2.1　总平面图的形成
总平面图是建筑及其他设施施工的定位、土方施工及绘制水、暖、电等管线总平面图和施工总平面图的重要依据。
在一定情况下，可以把总平面图看成是平面图的一个特例，是不需要剖开建筑本身而对于建筑物及其周围环境所作的正投影图形。
8.2　建筑总平面图的绘制

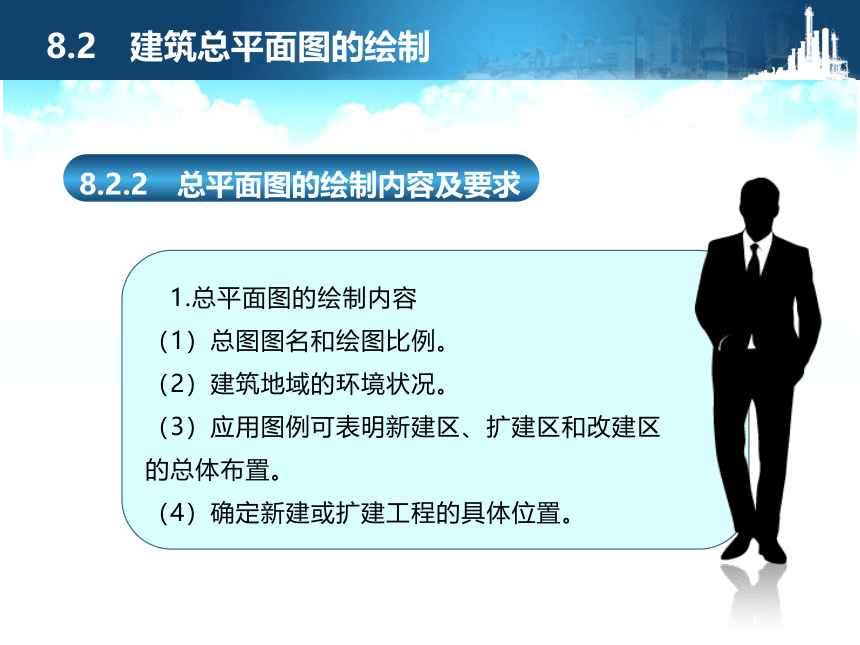

8.2.2　总平面图的绘制内容及要求
1.总平面图的绘制内容
（1）总图图名和绘图比例。
（2）建筑地域的环境状况。
（3）应用图例可表明新建区、扩建区和改建区 的总体布置。
（4）确定新建或扩建工程的具体位置。
8.2　建筑总平面图的绘制
8.2.2　总平面图的绘制内容及要求

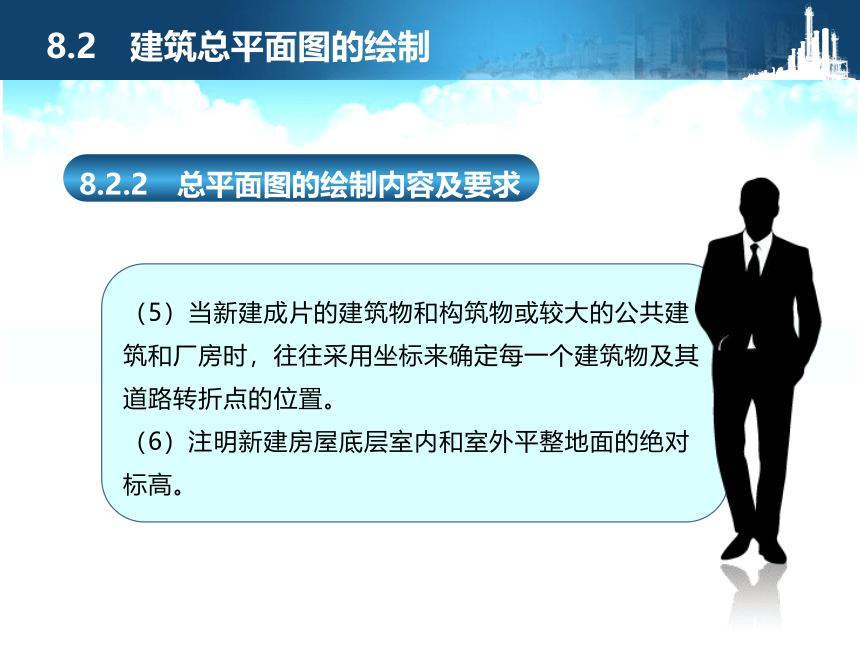

（5）当新建成片的建筑物和构筑物或较大的公共建筑和厂房时，往往采用坐标来确定每一个建筑物及其道路转折点的位置。
（6）注明新建房屋底层室内和室外平整地面的绝对标高。
8.2　建筑总平面图的绘制
8.2.2　总平面图的绘制内容及要求

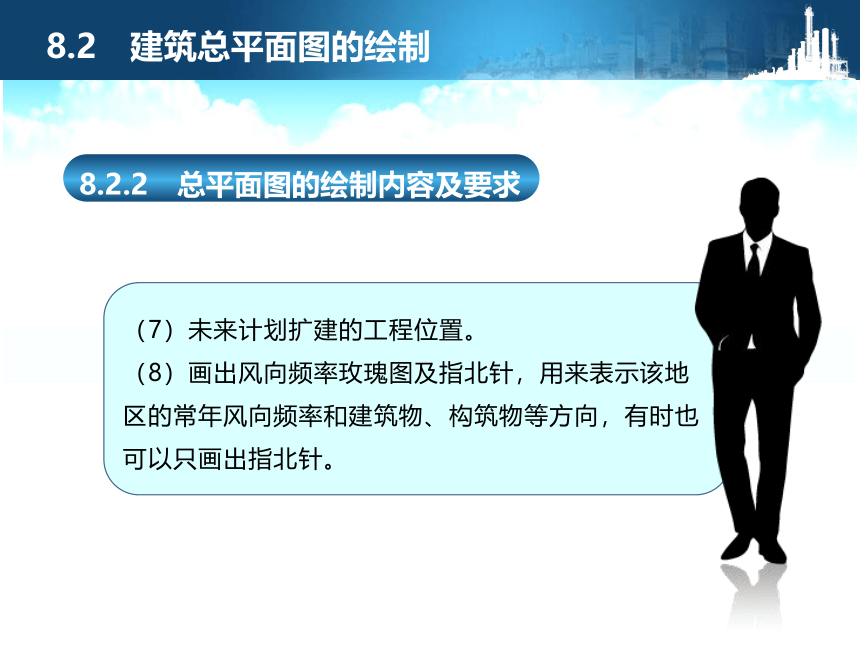

（7）未来计划扩建的工程位置。
（8）画出风向频率玫瑰图及指北针，用来表示该地区的常年风向频率和建筑物、构筑物等方向，有时也可以只画出指北针。
8.2　建筑总平面图的绘制
8.2.2　总平面图的绘制内容及要求

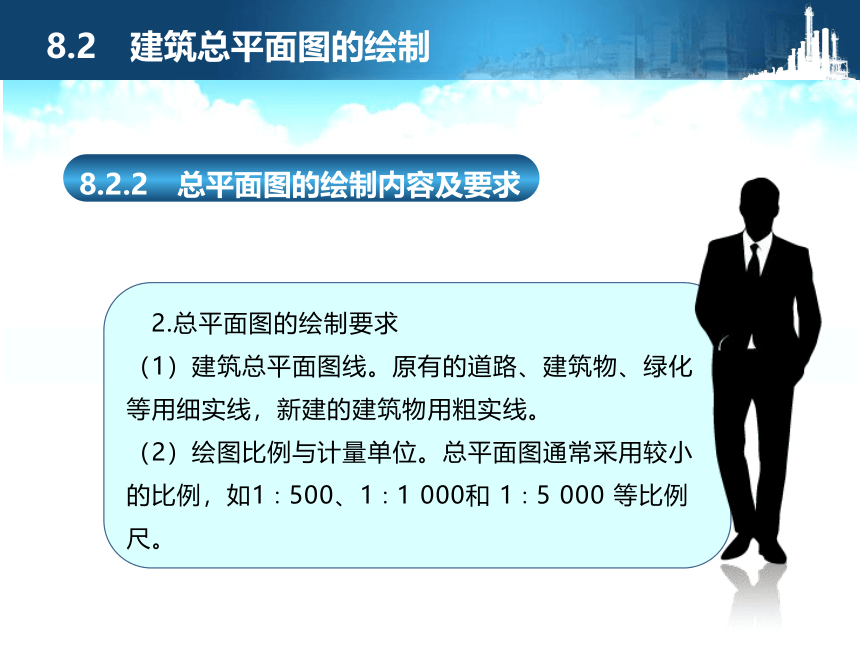

2.总平面图的绘制要求
（1）建筑总平面图线。原有的道路、建筑物、绿化等用细实线，新建的建筑物用粗实线。
（2）绘图比例与计量单位。总平面图通常采用较小的比例，如1∶500、1∶1 000和 1∶5 000 等比例尺。
8.2　建筑总平面图的绘制
8.2.2　总平面图的绘制内容及要求

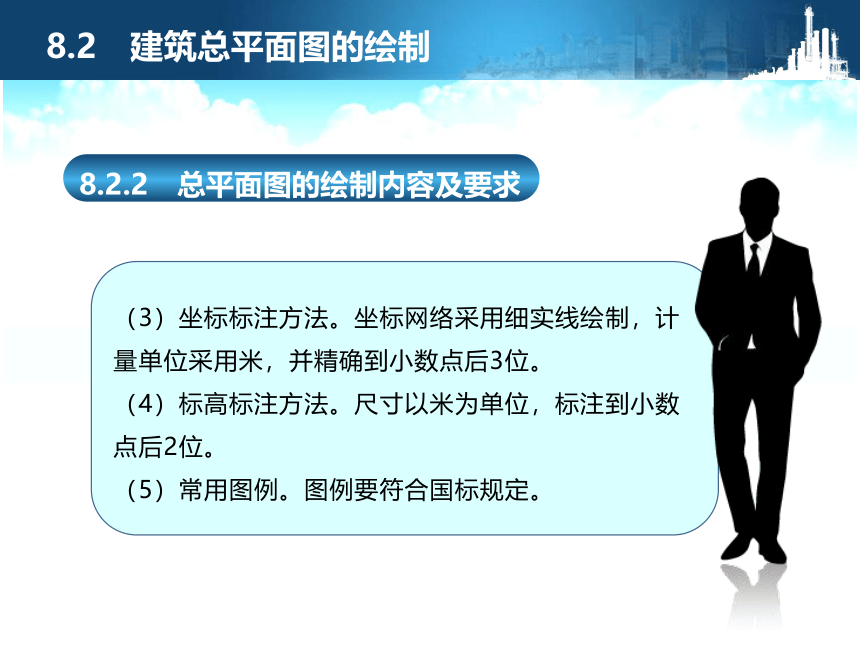

（3）坐标标注方法。坐标网络采用细实线绘制，计量单位采用米，并精确到小数点后3位。
（4）标高标注方法。尺寸以米为单位，标注到小数点后2位。
（5）常用图例。图例要符合国标规定。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
8.2　建筑总平面图的绘制
图8-4为某地块的建筑总平面图，平面图的绘制比例为1∶1 000。
下面就按照常用的绘制步骤讲解该总平面图的绘制方法。
1.设置绘图环境
由于总平面图较大，因而本图需要在A2图纸上绘图并采用1∶1 000的比例尺。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
（1）使用样板创建新图形文件。
（2）设置绘图区域。
（3）放大图框线和标题栏。
（4）创建图层。创建图8-5所示的图层
（5）设置线型比例。
（6）设置文字样式和标注样式。
（7）完成设置并保存文件。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-5　创建总平面图的图层
2.创建网格并绘制主要道路
（1）在“图层”工具栏中，将“辅助线”图层设置为当前图层。完成效果如图8-6所示。
（2）将“已建道路”图层设置为当前图层。执行“直线”命令，绘制小区边界，完成效果如图8-7所示。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-6　绘制完成的网格
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-7　绘制小区粗略边界
（3）在“图层”工具栏中选择“已建道路”图层，执行“圆角”“偏移”等命令，绘制周边道路，完成效果如图8-8所示。
（4）在“新建道路”图层，执行“直线”“偏移”“修剪”等命令，绘制小区内主干道，效果如图8-9所示。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-8　绘制周边道路
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-9　绘制主干道
3.绘制建筑物图块
在总平面图中，各种建筑物都可以采用《建筑制图标准》（GB/T 50104—2010）提供的图例或用代表建筑物形状的简单图形来表示，如图8-10所示。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-10　绘制建筑物图块
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
4.插入建筑物
建筑物绘制完成后，就需要将各类建筑物插入到总平面图中。插入建筑物比较关键的技术是定位，做好定位，各类建筑物图块就可以精确的插入到总平面图中。插入建筑物图块后的效果如图8-11所示。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-11　插入建筑物图块后的效果
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
5.插入停车场
执行“矩形”命令，绘制两个停车场，插入到小区左上区域的空白部分，完成效果如图8-12所示，要求两个停车场的右侧持平。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-12　插入停车场后的效果
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
6.补充道路
在小区内，除了两条主干道之外，还需要绘制人行道和各种连接道路。在绘制之前，将图层切换到“新建道路”图层，执行“直线”“偏移”和“修剪”等命令，绘制小区内与主干道相连接的道路，效果如图8-13所示。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-13　绘制完成的小区道路
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
7.绘制绿化
（1）总平面图中可能用到图8-14所示的树木图例，因此需将它们保存在图块中并分别命名。
（2）执行“直线”“矩形”和“样条曲线”命令，绘制各种草坪的界线，图8-15为绘制草坪边界的效果图。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-14　树木图例
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-15　绘制草坪边界的效果图
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
7.绘制绿化
（3）在“绘图”工具栏中单击“图案填充”按钮，弹出“图案填充和渐变色”对话框，设置填充图案为GRASS，比例为10（见图8-16），分别拾取草坪的边界进行填充，填充效果如图8-17所示。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-16　图案填充设置
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-17　草坪填充效果
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
7.绘制绿化
（4）执行“插入”→“块”命令，弹出“插入”对话框，选择不同的树木图块插入到总平面图中，位置没有严格要求，绿化总体效果如图8-18所示。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-18　绿化总体效果
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
8.添加文字说明
（1）执行“绘图”→“文字”→“单行文字”命令，选择文字样式为GB700，设置文字高度为700，指定文字的起点，输入文字，完成效果如图8-19所示。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
8.添加文字说明
（2）在“修改”工具栏中单击“旋转”按钮，选择文字“平安大街”“大经街”，在文字旁边的道路线上选一点为基点，选另一点指定旋转角度，使文字的方向与道路平行，完成效果如图8-4 所示。
8.2　建筑总平面图的绘制
8.2.3　总平面图的绘制步骤
图8-19　输入单行文字的效果
1.平面图的形成
建筑平面图是假想用一个水平剖切平面沿房屋的门窗洞口的位置把房屋切开，移去上部之后画出的水平剖面图，称为建筑平面图，简称平面图，如图8-20所示。
8.3.1　建筑平面图的形成和用途
8.3　建筑平面图的绘制
图8-20　建筑平面图的形成
8.3.1　建筑平面图的形成和用途
8.3　建筑平面图的绘制
2.平面图的用途
平面图较全面且直观地反映建筑物的平面形状大小、内部布置、内外交通联系、采光通风处理、构造做法等基本情况。
8.3.1　建筑平面图的形成和用途
8.3　建筑平面图的绘制
绘制步骤：
下面以图8-21所示的某建筑底层平面图为例讲述建筑平面图的绘制步骤。绘制比例为1∶100，采用A3幅面的图框。
8.3.2　建筑平面图的绘制步骤
8.3　建筑平面图的绘制
1.设置绘图环境
（1）使用样板创建新图形文件（创建图层，如墙体层、轴线层等）。
（2）设置绘图区域。执行“格式”→“图形界限”命令。
（3）放大图框线和标题栏。单击“修改”工具栏中的“缩放”按钮，输入指定比例因子将图框线和标题栏放大100倍，如图8-22所示。
8.3.2　建筑平面图的绘制步骤
8.3　建筑平面图的绘制
图8-22　图框标题栏
8.3　建筑平面图的绘制
8.3.2　建筑平面图的绘制步骤
2.绘制轴线网
使用line命令绘制水平作图基准线和竖直作图基准线，如图8-23所示。使用offset等命令绘制轴线，如图8-24所示。
8.3.2　建筑平面图的绘制步骤
8.3　建筑平面图的绘制
图8-23　绘制作图基准线
8.3　建筑平面图的绘制
8.3.2　建筑平面图的绘制步骤
图8-24　绘制平面图的轴线
8.3　建筑平面图的绘制
8.3.2　建筑平面图的绘制步骤
3.绘制墙体
（1）创建多线样式。样式名为“墙体240”，图元为两条直线，各自偏移量为“120”和“-120”。
（2）在“墙体”图层，指定“墙体240”为当前样式，使用mline命令绘制建筑物内外墙体，如图8-25所示。 使用mledit命令编辑多线样式相交的形式，再分解多线， 修剪多余线条，如图8-26所示。
8.3.2　建筑平面图的绘制步骤
8.3　建筑平面图的绘制
图8-25　绘制内墙体和外墙体
8.3　建筑平面图的绘制
8.3.2　建筑平面图的绘制步骤
图8-26　修剪多线
8.3　建筑平面图的绘制
8.3.2　建筑平面图的绘制步骤
4.开门、窗洞口及绘制和插入门、窗图形块
（1）使用offset、trim和copy等命令绘制所有的门窗洞口，如图8-27所示。
（2）利用设计中心插入门窗图块，如图8-28所示。
8.3.2　建筑平面图的绘制步骤
8.3　建筑平面图的绘制
图8-27　绘制门窗洞口
8.3　建筑平面图的绘制
8.3.2　建筑平面图的绘制步骤
图8-28　插入门窗图块
8.3　建筑平面图的绘制
8.3.2　建筑平面图的绘制步骤
5.绘制台阶、散水、楼梯等
（1）绘制卫生间、室外台阶及散水，结果如图8-29所示。
（2）绘制楼梯。用“偏移”“修剪”“多段线”等命令绘制楼梯，如图8-30所示。
8.3.2　建筑平面图的绘制步骤
8.3　建筑平面图的绘制
图8-29　绘制卫生间、室外台阶及散水
8.3　建筑平面图的绘制
8.3.2　建筑平面图的绘制步骤
图8-30　绘制楼梯
8.3　建筑平面图的绘制
8.3.2　建筑平面图的绘制步骤
6.标注尺寸、文字、绘制轴线编号
（1）标注尺寸。尺寸文字的字高为2.5，全局比例因子为100。结果如图8-31所示。
（2）利用设计中心插入标高块及轴线编号块，并填写属性文字，块的缩放比例因子为100。
8.3.2　建筑平面图的绘制步骤
8.3　建筑平面图的绘制
图8-31　标注尺寸
8.3　建筑平面图的绘制
8.3.2　建筑平面图的绘制步骤
建筑立面图的形成:
在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图，如图8-34所示。
立面图的命名方式有以下3种：
（1）用朝向命名。
（2）按外貌特征命名。
（3）用建筑平面图中的首尾轴线命名。图8-33标出了建筑立面图的投影方向和名称。
8.4.1　建筑立面图的形成
8.4　建筑立面图的绘制
图8-33　建筑立面图的投影方向和名称
8.4.1　建筑立面图的形成
8.4　建筑立面图的绘制
图8-34　建筑立面图的形成
8.4.1　建筑立面图的形成
8.4　建筑立面图的绘制
建筑立面图的形成:
8.4.3　建筑立面图的绘制步骤
8.4　建筑立面图的绘制
1.设置绘图环境
（1）使用样板创建新图形文件。
（2）创建图层，见表8-9。
表8-9　立面图所需图层
建筑立面图的形成:
8.4.3　建筑立面图的绘制步骤
8.4　建筑立面图的绘制
2.绘制建筑立面轮廓线
根据平面图绘制竖直投影线，再使用line、offset及trim等命令绘制屋顶线、室外地坪线和外墙轮廓线等，结果如图8-35所示。
建筑立面图的形成:
8.4.3　建筑立面图的绘制步骤
8.4　建筑立面图的绘制
图8-35　绘制建筑立面轮廓线
建筑立面图的形成:
8.4.3　建筑立面图的绘制步骤
8.4　建筑立面图的绘制
3.绘制窗户
从平面图绘制竖直投影线，再使用offset及trim命令绘制窗洞线，如图8-36、图8-37 所示。绘制窗图块，然后在指定点插入窗图块，结果如图8-38所示。
建筑立面图的形成:
8.4.3　建筑立面图的绘制步骤
8.4　建筑立面图的绘制
图8-36　绘制窗洞线
建筑立面图的形成:
8.4.3　建筑立面图的绘制步骤
8.4　建筑立面图的绘制
图8-37　修剪窗洞线
建筑立面图的形成:
8.4.3　建筑立面图的绘制步骤
8.4　建筑立面图的绘制
图8-38　绘制窗
建筑立面图的形成:
8.4.3　建筑立面图的绘制步骤
8.4　建筑立面图的绘制
4.绘制大门、花池、雨篷及室外台阶等
从平面图绘制竖直投影线，再使用offset及trim命令绘制大门、花池、雨篷及室外台阶等，结果如图8-39所示。
建筑立面图的形成:
8.4.3　建筑立面图的绘制步骤
8.4　建筑立面图的绘制
图8-39　绘制大门、花池、雨篷及室外台阶等
建筑立面图的形成:
8.4.3　建筑立面图的绘制步骤
8.4　建筑立面图的绘制
5.标注尺寸和文字
尺寸和文字的字高均为2.5，全局比例因子为100，最终结果如图8-34所示。
8.5.1　建筑剖面图的形成
8.5　建筑剖面图的绘制
假想用一个或一个以上垂直于外墙轴线的铅垂剖切平面剖切建筑所得到的剖面图称为建筑剖面图，简称剖面图，如图8-40所示。
建筑立面图的形成:
8.4.3　建筑立面图的绘制步骤
8.4　建筑立面图的绘制
图8-40　建筑剖面图的形成
建筑立面图的形成:
8.5.2　建筑剖面图的绘制内容和要求
8.5　建筑剖面图的绘制
（1）图名、比例。
（2）必要的轴线及各自的编号。
（3）被剖切到的梁、板、平台、阳台、地面及地下室。
（4）被剖切到的门窗。
（5）剖切处各种构配件的材质符号。
建筑立面图的形成:
8.5.2　建筑剖面图的绘制内容和要求
8.5　建筑剖面图的绘制
（6）未剖切到的可见部分，如室内的装饰，与剖切平面平行的门窗、楼梯段、栏杆的扶手等，室外可见的雨水管、水漏等及底层的勒脚和各层的踢脚。
（7）高程及必要的局部尺寸的标注。
（8）详图的索引符号。
（9）必要的文字说明。
建筑立面图的形成:
8.5.3　建筑剖面图的绘制步骤
8.5　建筑剖面图的绘制
可将平面图和立面图作为绘制剖面图的辅助图形。先将平面图顺时针旋转90°，并布置在适当的位置，从平面图、立面图绘制竖直投影线及水平投影线，以形成剖面图的主要特征，然后绘制剖面图各部分的细节。
绘制某建筑剖面图，如图8-41所示。
建筑立面图的形成:
8.5.3　建筑剖面图的绘制步骤
8.5　建筑剖面图的绘制
图8-41　某建筑剖面图
建筑立面图的形成:
8.5.3　建筑剖面图的绘制步骤
8.5　建筑剖面图的绘制
2.绘制剖面图
将平面图顺时针旋转90°，并将其布置在适当位置。从立面图和平面图向剖面图绘制投影线，再绘制屋顶的左右端面线和外墙体，如图8-42所示。
建筑立面图的形成:
8.5.3　建筑剖面图的绘制步骤
8.5　建筑剖面图的绘制
图8-42　绘制投影线、屋顶端面线及外墙体
建筑立面图的形成:
8.5.3　建筑剖面图的绘制步骤
8.5　建筑剖面图的绘制
3.绘制墙体、楼板、窗洞及檐口
从立面图绘制水平投影线，再使用offset、trim等命令绘制墙体、楼板、窗洞及檐口，如图8-43所示。
建筑立面图的形成:
8.5.3　建筑剖面图的绘制步骤
8.5　建筑剖面图的绘制
图8-43　绘制墙体、楼板、窗洞及檐口
建筑立面图的形成:
8.5.3　建筑剖面图的绘制步骤
8.5　建筑剖面图的绘制
4.绘制门窗、楼梯扶手等
利用“矩形”命令绘制门窗，利用“图案填充”命令绘制楼板、楼梯扶手、屋顶、地面等，如图8-44所示。
建筑立面图的形成:
8.5.3　建筑剖面图的绘制步骤
8.5　建筑剖面图的绘制
图8-44　绘制门窗、楼板、楼梯扶手等
建筑立面图的形成:
8.5.3　建筑剖面图的绘制步骤
8.5　建筑剖面图的绘制
5.标注尺寸
尺寸文字的字高为2.5，全局比例因子为100，标注结果如图8-45所示。
建筑立面图的形成:
8.5.3　建筑剖面图的绘制步骤
8.5　建筑剖面图的绘制
图8-45　标注尺寸
建筑立面图的形成:
8.5.3　建筑剖面图的绘制步骤
8.5　建筑剖面图的绘制
6.标注文字、绘制轴线编号
利用设计中心插入“图例.dwg”中的标高块及轴线编号块，并填写属性文字，块的缩放比例因子为100，结果如图8-41所示。
