(共33张PPT)

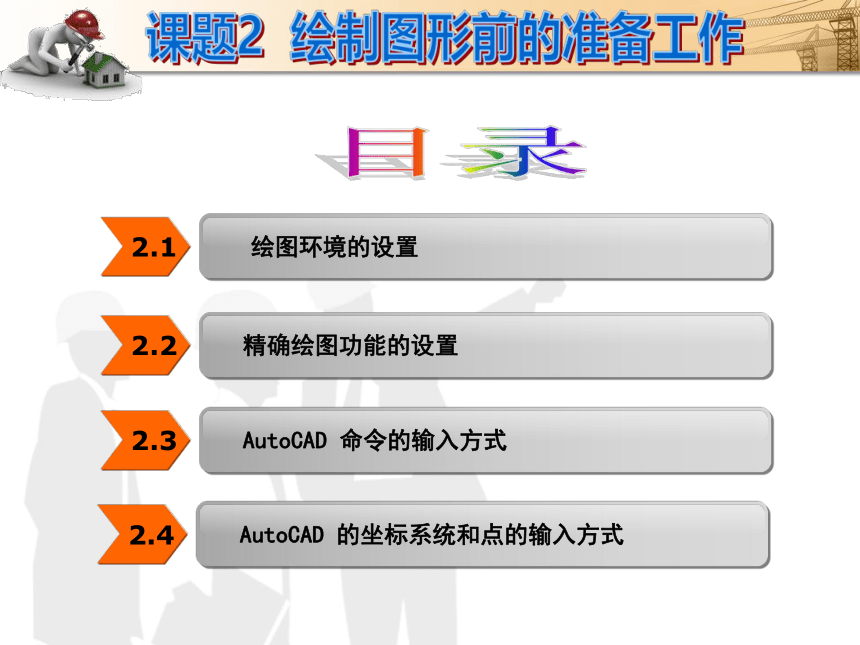

2.1
 绘图环境的设置
2.2
精确绘图功能的设置
2.3
AutoCAD 命令的输入方式
2.4
AutoCAD 的坐标系统和点的输入方式

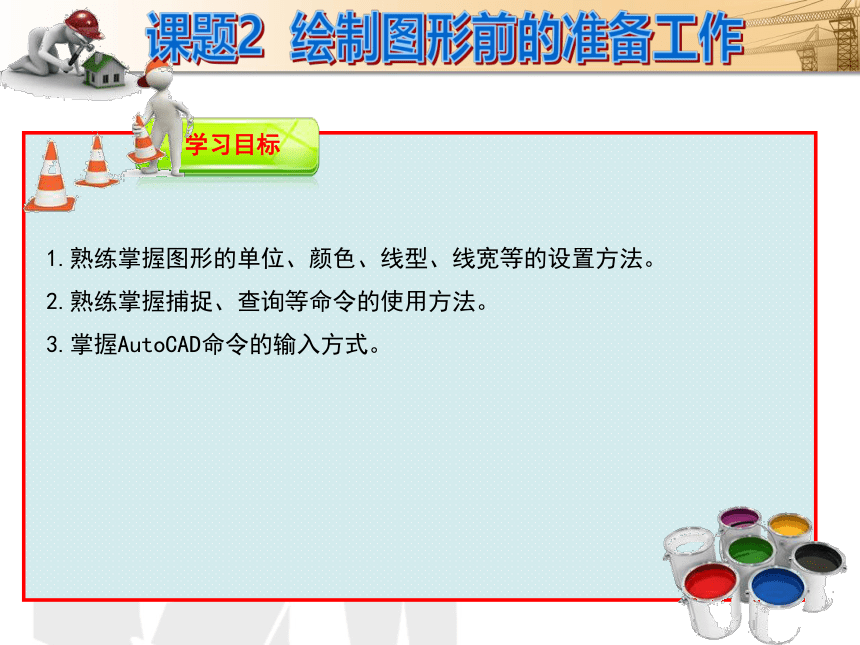

学习目标
1.熟练掌握图形的单位、颜色、线型、线宽等的设置方法。
2.熟练掌握捕捉、查询等命令的使用方法。
3.掌握AutoCAD命令的输入方式。

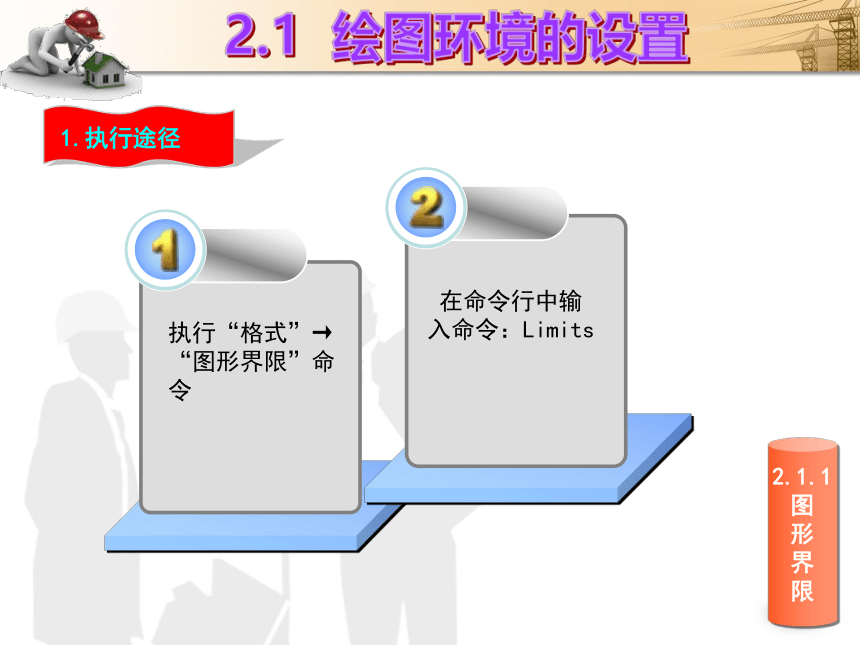

2.1.1 图



1.执行途径
执行“格式”→“图形界限”命令
在命令行中输入命令:Limits
2.1.1 图

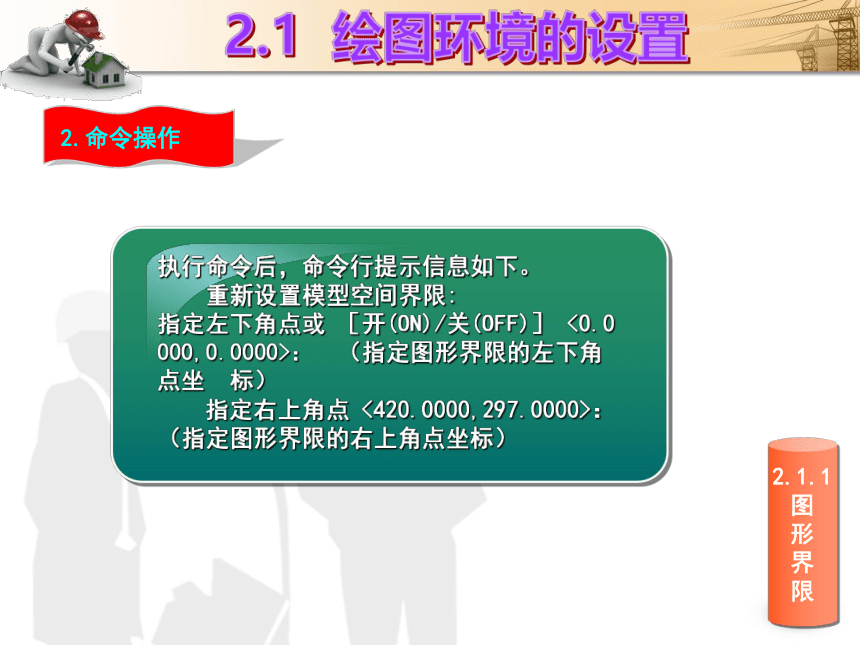

2.命令操作
执行命令后,命令行提示信息如下。?
  重新设置模型空间界限:?
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: (指定图形界限的左下角点坐?标)??
  指定右上角点 <420.0000,297.0000>: (指定图形界限的右上角点坐标)

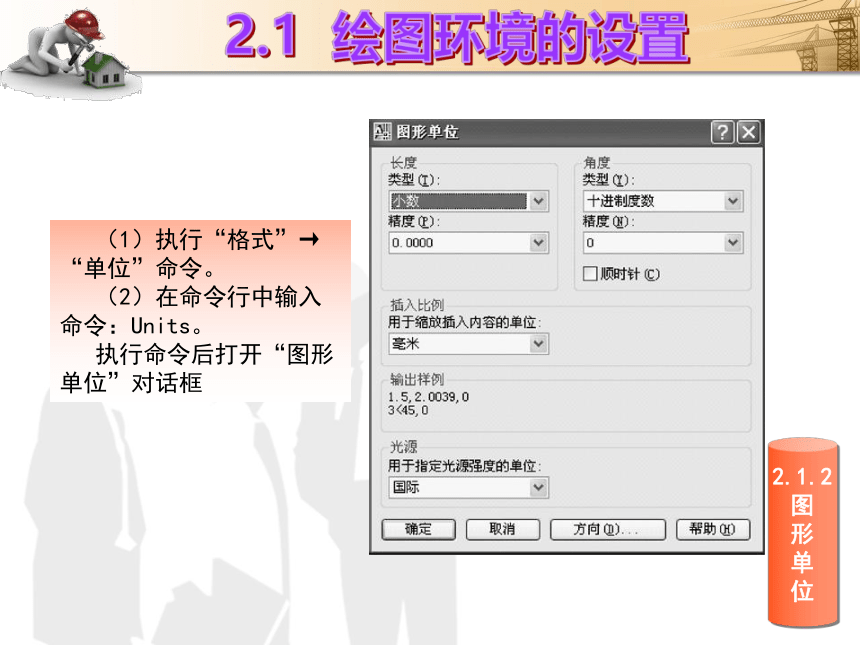

(1)执行“格式”→“单位”命令。?
(2)在命令行中输入命令:Units。?
  执行命令后打开“图形单位”对话框
2.1.2 图

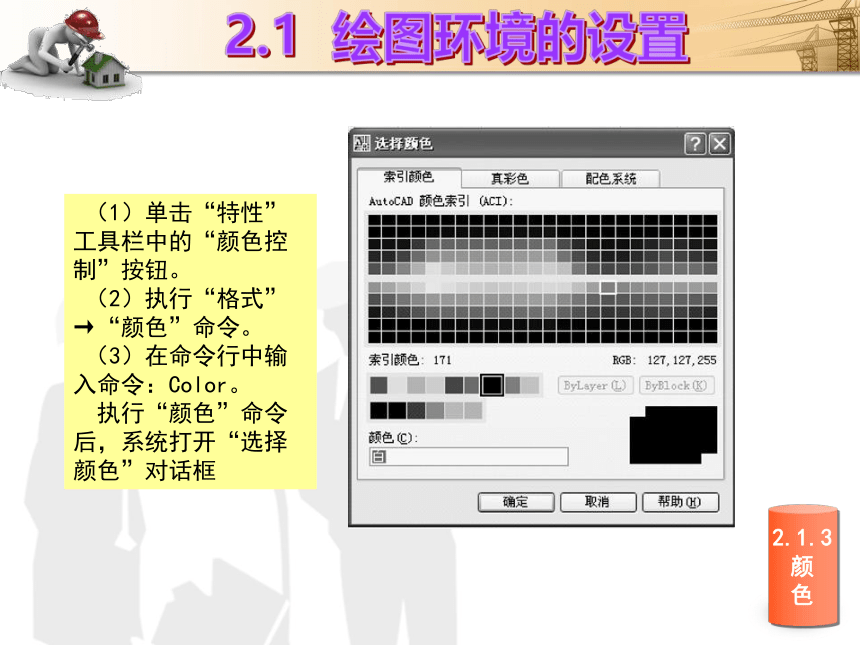

2.1.3 颜

(1)单击“特性”工具栏中的“颜色控制”按钮。?
(2)执行“格式”→“颜色”命令。?
(3)在命令行中输入命令:Color。
执行“颜色”命令后,系统打开“选择颜色”对话框

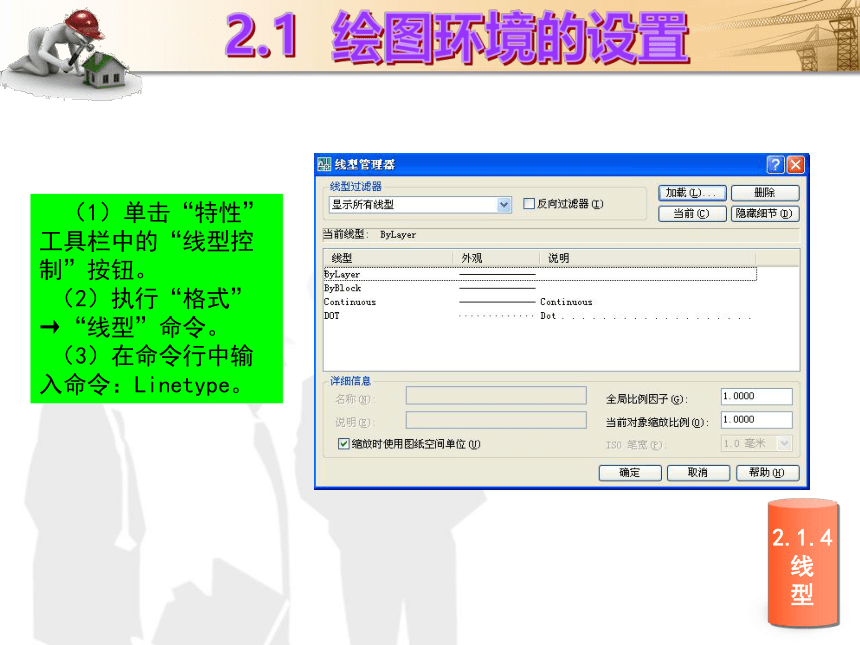

2.1.4 线

(1)单击“特性”工具栏中的“线型控制”按钮。?
(2)执行“格式”→“线型”命令。?
(3)在命令行中输入命令:Linetype。

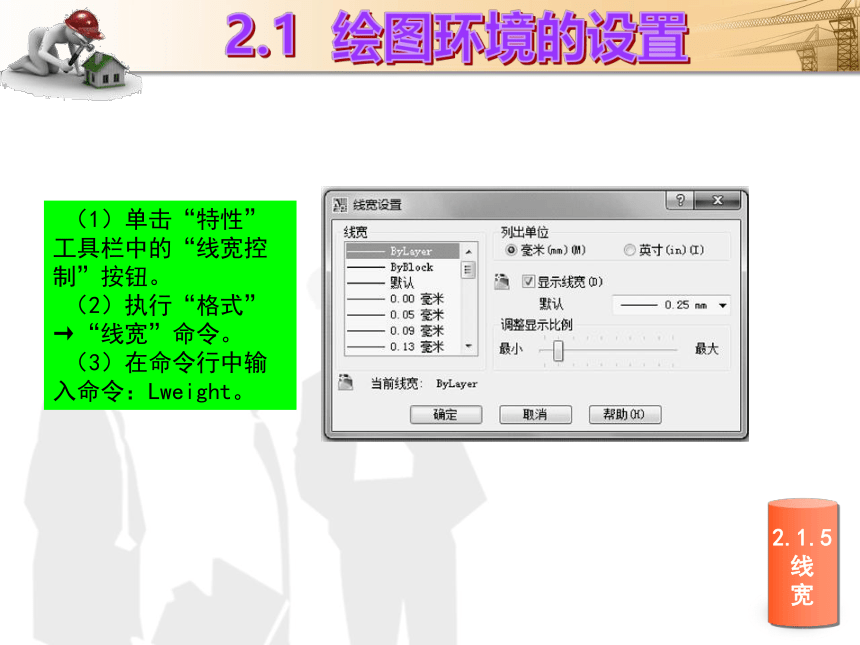

2.1.5 线

(1)单击“特性”工具栏中的“线宽控制”按钮。?
(2)执行“格式”→“线宽”命令。?
(3)在命令行中输入命令:Lweight。
2.2.1 捕
捉、栅

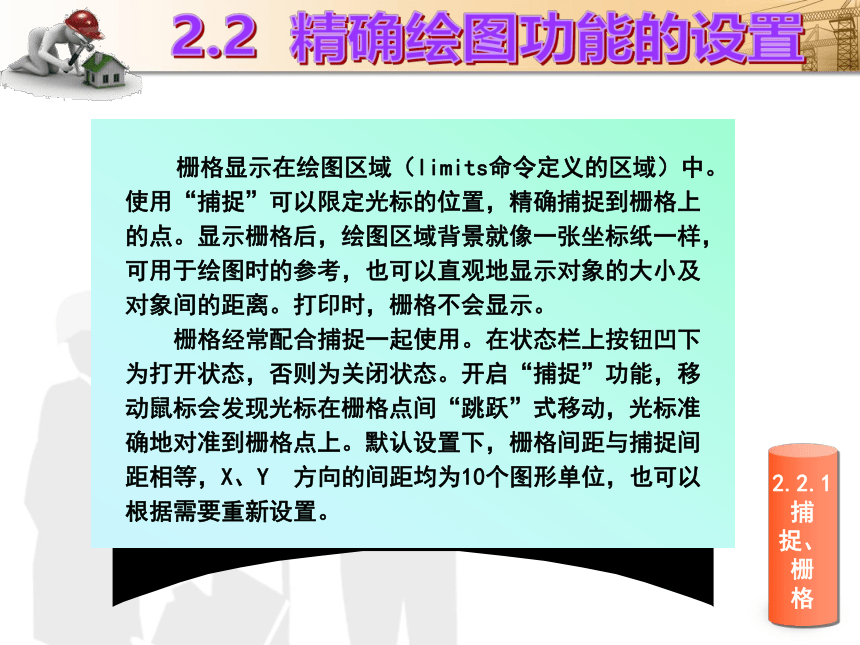

栅格显示在绘图区域(limits命令定义的区域)中。使用“捕捉”可以限定光标的位置,精确捕捉到栅格上的点。显示栅格后,绘图区域背景就像一张坐标纸一样,可用于绘图时的参考,也可以直观地显示对象的大小及对象间的距离。打印时,栅格不会显示。?
栅格经常配合捕捉一起使用。在状态栏上按钮凹下为打开状态,否则为关闭状态。开启“捕捉”功能,移动鼠标会发现光标在栅格点间“跳跃”式移动,光标准确地对准到栅格点上。默认设置下,栅格间距与捕捉间距相等,X、Y?方向的间距均为10个图形单位,也可以根据需要重新设置。
2.2.1 捕
捉、栅

“栅格”快捷菜单
“草图设置”对话框
2.2.2 正
交、极

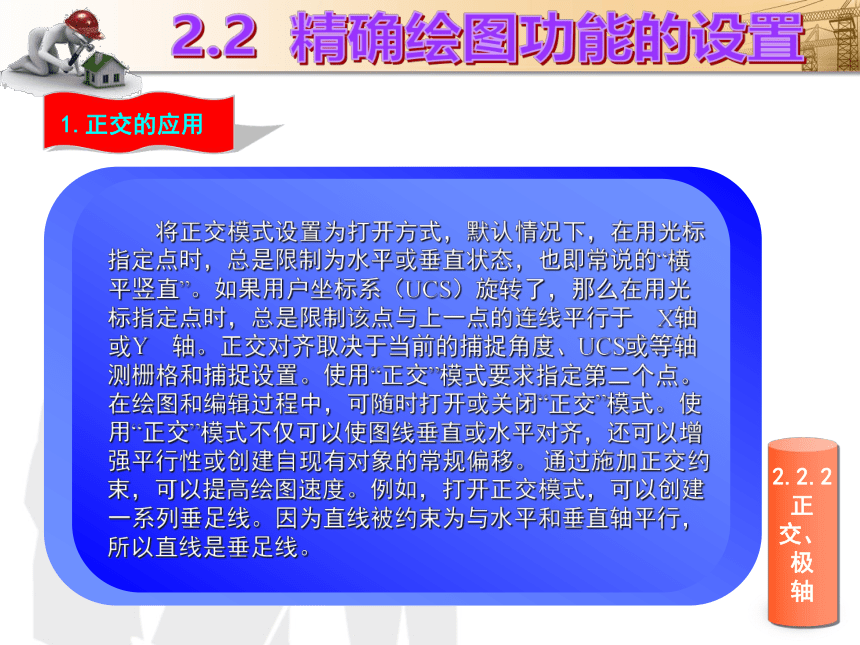

1.正交的应用
将正交模式设置为打开方式,默认情况下,在用光标指定点时,总是限制为水平或垂直状态,也即常说的“横平竖直”。如果用户坐标系(UCS)旋转了,那么在用光标指定点时,总是限制该点与上一点的连线平行于?X轴或Y?轴。正交对齐取决于当前的捕捉角度、UCS或等轴测栅格和捕捉设置。使用“正交”模式要求指定第二个点。在绘图和编辑过程中,可随时打开或关闭“正交”模式。使用“正交”模式不仅可以使图线垂直或水平对齐,还可以增强平行性或创建自现有对象的常规偏移。 通过施加正交约束,可以提高绘图速度。例如,打开正交模式,可以创建一系列垂足线。因为直线被约束为与水平和垂直轴平行,所以直线是垂足线。
2.2.2 正
交、极

2.极轴的应用
Eye-Catching Visual
(1)指定极轴角度(极轴追踪)
(2)指定极轴距离(极轴捕捉)
(3) 使用极轴替代角度
2.2.3 对


捉、自



1.对象捕捉
对象捕捉能使光标精确地定位在对象的一个几何特征点上。根据对象捕捉方式,可以分为临时对象捕捉和自动对象捕捉两种捕捉方式。设置临时对象捕捉方式时,只能对当前进行的绘制步骤起作用;设置自动对象捕捉方式时,系统将一直保持这种目标捕捉状态,如需取消这种捕捉方式,则要在设置对象捕捉时取消选择这种捕捉方式。
2.2.3 对


捉、自



1)调整靶区大小
“草图”选项卡
在绘图过程中,当执行某一命令时,光标将显示为“十”字形或者为小方框的拾取状态,为了方便拾取对象,可以通过移动滑块来调整靶区大小。执行“工具”→“选项”命令,打开“选项”对话框,在“草图”选项卡的“靶框大小”选项区域中进行设置。
2.2.3 对


捉、自



2)临时对象捕捉方式
“对象捕捉”工具栏
2.2.3 对


捉、自



3)自动对象捕捉方式
“对象捕捉”选项卡
在设置自动对象捕捉时,要根据绘图的实际要求有目的地设置捕捉对象,否则在点集中的区域很容易造成捕捉混淆,使绘图不准确。
2.2.3 对


捉、自



2.2.3 对


捉、自



2.自动追踪
自动追踪可用于按指定角度绘制对象,或者绘制其他有特定关系的对象。当“自动追踪”打开时,绘图窗口上出现的对齐路径(水平或垂直追踪线<虚线>)有助于用户在精确的位置和角度创建对象。
2.2.3 对


捉、自



1)极轴追踪
“极轴追踪”选项卡
2.2.3 对


捉、自



2)对象捕捉追踪
“对象捕捉追踪”设置也是通过“草图设置”对话框来完成的,其选择方式与对象捕捉命令相同。
2.2.4 对



1.时间查询
时间查询命令可以提示当前时间、该图形的编辑时间、最后一次修改的时间等信息。?
执行途径:?
(1)执行“工具”→“查询”→“时间”命令。?
(2)在命令行中输入命令:Time。?
执行“时间查询”命令后,打开AutoCAD文本窗口,在文本窗口中显示了当前时间、创建时间、上次更新时间、累计编辑时间、消耗时间计时器、下次自动保存时间等信息,并在文本窗口下部给出以下提示。
  输入选项[显示(D)/开(ON)/关(OFF)/重置(R)]:
2.2.4 对



2.距离查询
通过“距离查询”命令可以直接查询绘图窗口中两点之间的距离、和?XY平面的夹角、在XY平面中的倾角以及X、Y、Z?方向上的增量。?
执行途径:?
(1)单击“查询”工具栏中的“距离”按钮。
(2)执行“工具”→“查询”→“距离”命令。?
(3)在命令行中输入命令:Distance。
2.2.4 对



3.坐标查询
查询绘图窗口中某一点的坐标。?
执行途径:?
(1)单击“查询”工具栏中的“定位点”按钮。
(2)执行“工具”→“查询”→“点坐标”命令
(3)在命令行中输入命令:Id。?
执行“坐标查询”命令后,根据命令行提示,单击某点即可查询该点的坐标值。
2.2.4 对



4.面积查询
可以查询测量对象及所定义区域的面积和周长。?
执行途径:?
(1)单击“查询”工具栏中的“区域”按钮。?
(2)执行“工具”→“查询 →“面积”命令。?
(3)在命令行中输入命令:Area。
2.2.4 对



5.质量特性查询
可以查询某实体或面域的质量特性。
执行途径:?
(1)单击“查询”工具栏中的“面域/质量特性”按钮 。?
(2)执行“工具”→“查询”→“面域/质量特性”命令。?
(3)在命令行中输入命令:Massprop。
2.3.1
使







1.图形的缩放
命令执行键,用于单击窗口对象、AutoCAD工具栏和菜单项,在命令操作过程中执行选择功能。
(1)左键
快捷菜单
(2)右键
上下滚动可以缩放视图,双击可以最大化视图,按住可以平移视图
(3)中键
2.3.2





快捷键 功能 快捷键 功能
F1 CAD帮助 F11 对象捕捉追踪开关
F2 打开文本窗口 Del 删除对象
F3 对象捕捉开关 Ctrl+1 特性管理器
F4 数字化开关 Ctrl+2 CAD设计中心
F5 等轴测平面转换 Ctrl+N 新建文件
F6 动态 UCS开关 Ctrl+O 打开文件
F7 栅格开关 Ctrl+S 保存文件
F8 正交开关 Ctrl+P 打印文件
F9 捕捉开关 Ctrl+C 复制
F10 极轴开关 Ctrl+V 粘贴
常用快捷键及其功能
2.3.3




透明命令是指在其他命令执行时可以输入的命令,当透明命令执行完毕,AutoCAD 将继续运行当前命令。例如,在画一条直线时希望缩放视图,则可以透明地激活Zoom 命令(在前面加一个单引号即:’zoom)。许多命令和系统变量都可以透明地使用。透明命令在编辑和修改大图形时特别有用。
2.4.1 Auto
CAD





1.绝对坐标
1)绝对直角坐标
2)绝对极坐标
2.4.1 Auto
CAD





2.相对坐标
1)相对直角坐标
2)相对极坐标
2.4.2 点





(1)
利用鼠标直接拾取
(2)
输入坐标
(3)
直接距离
输入
