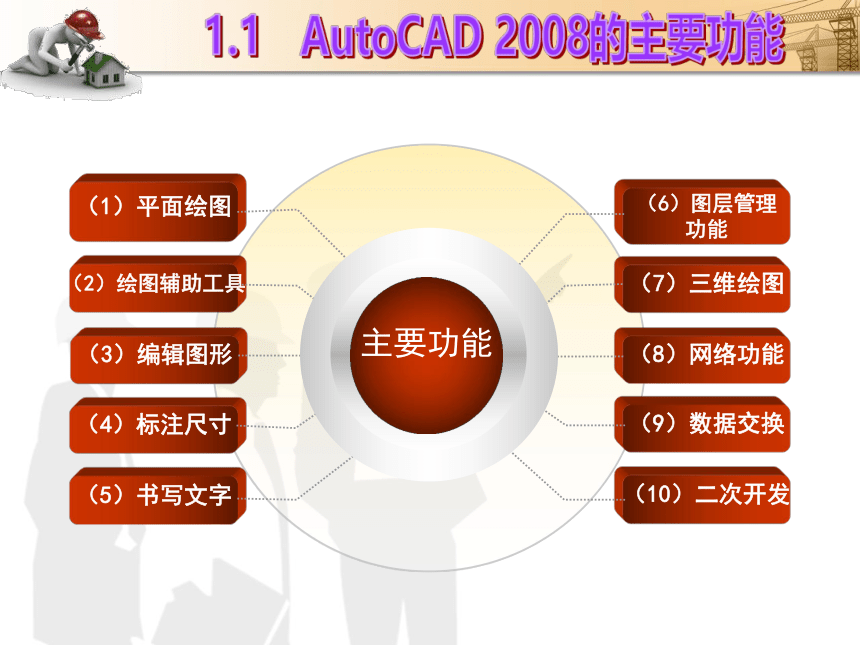

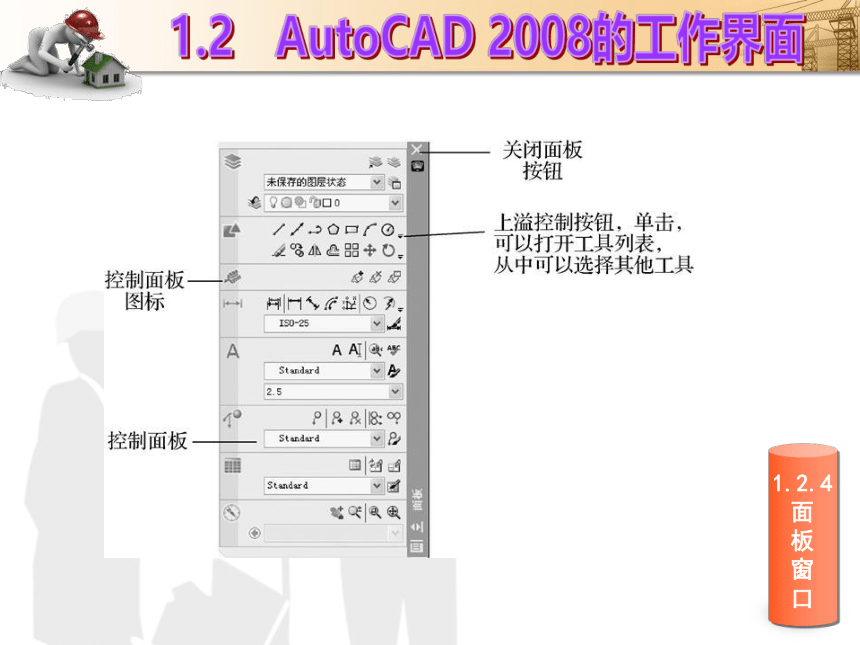

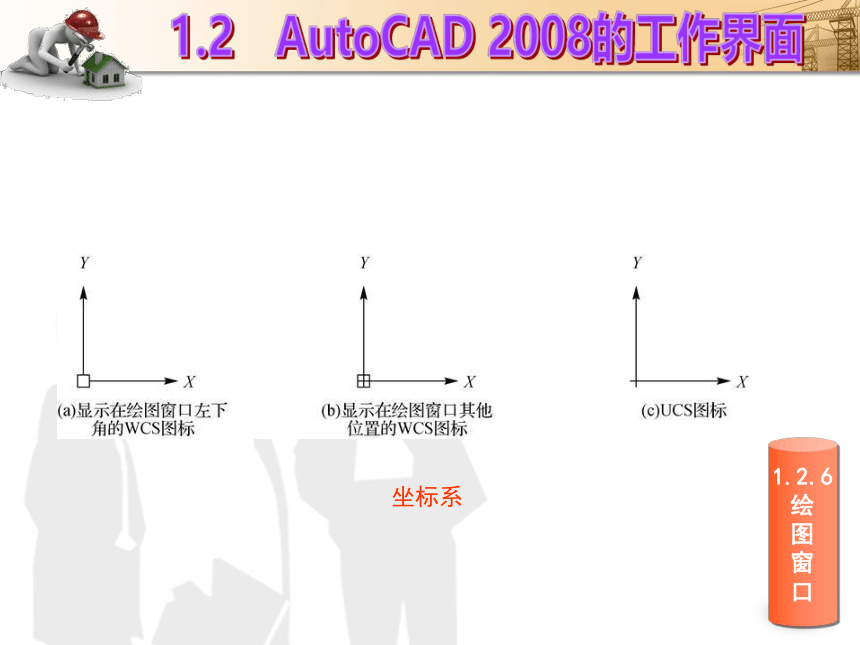

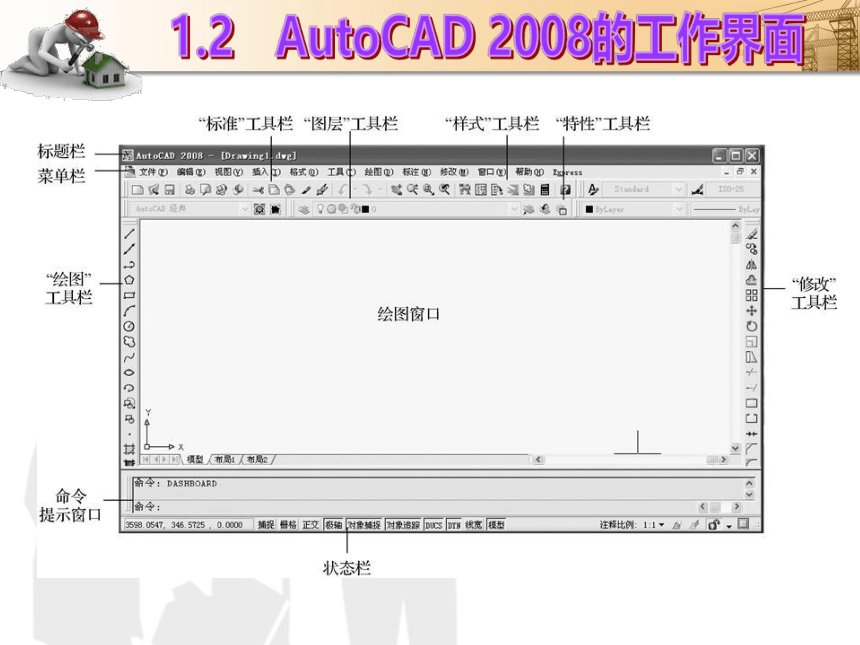

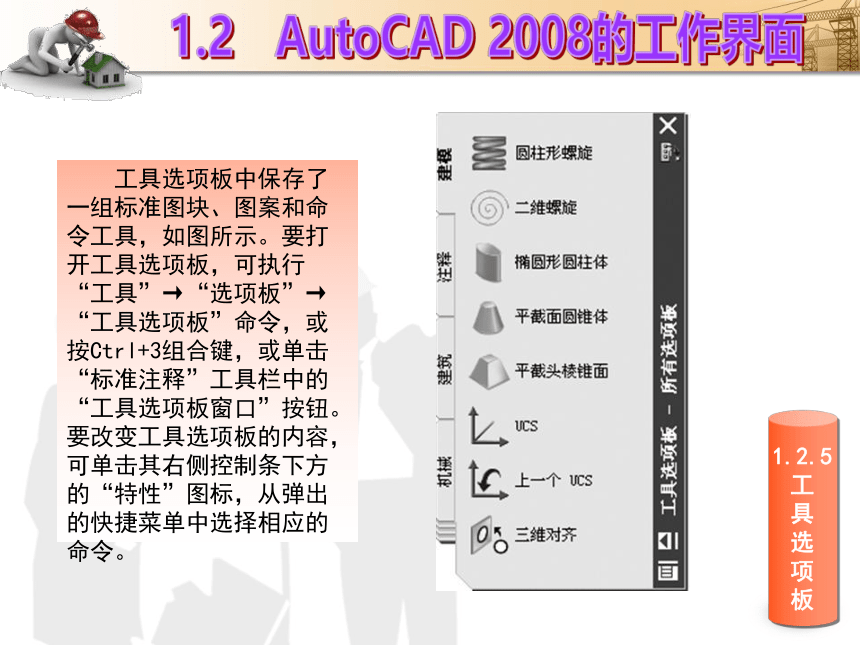

资源简介 (共33张PPT)1.1 AutoCAD 2008的主要功能1.2AutoCAD 2008的工作界面1.3文件管理1.4图形的显示控制学习目标1.熟悉AutoCAD的工作环境。2.掌握状态栏中常用工具的含义。3.掌握图形文件的管理方法。4.能够对图形进行显示控制。(1)平面绘图(2)绘图辅助工具(3)编辑图形(4)标注尺寸(5)书写文字(7)三维绘图(8)网络功能(6)图层管理功能(9)数据交换(10)二次开发主要功能1.2.1 标题栏标题栏的左边显示了软件的名称、版本和当前绘制的图形文件的文件名称,其右边是AutoCAD 2008的程序窗口按钮,用于实现窗口的最小化、最大化或还原以及关闭?AutoCAD软件。?启动AutoCAD 2008,在没有打开任何图形文件的情况下,标题栏显示的是“AutoCAD 2008?[Drawing1.dwg]”,其中Drawing1.dwg是系统默认的文件名。1.2.2 菜单栏在AutoCAD 2008的菜单栏中包括“文件”“编辑”“视图”“插入”“格式”“工具”“绘图”“标注”“修改”“窗口”“帮助”共11个菜单项。单击其中任何一个菜单项,即可弹出它的子菜单。1.2.3 工具栏工具栏是代替命令的简便工具,使用它们可以完成绝大部分的绘图工作。AutoCAD 2008提供了30多个已命名的工具栏。?默认情况下,“标准”“样式”“图层”“对象特性”“绘图”“修改”“工作空间”和“绘图次序”这几个最常用的工具栏处于打开状态。如果要显示其他工具栏,可在任一打开的工具栏中右击,在弹出的工具栏快捷菜单中选择需要打开的工具栏。?工具栏有两种状态:一种是固定状态,此时工具栏位于屏幕绘图区的左侧、右侧或上方;另一种是浮动状态,此时可将工具栏移至窗口的任意位置。当工具栏处于浮动状态时,用户还可通过单击其边界并且拖动改变其形状。1.2.4 面板窗口1.2.5 工具选项板工具选项板中保存了一组标准图块、图案和命令工具,如图所示。要打开工具选项板,可执行“工具”→“选项板”→“工具选项板”命令,或按Ctrl+3组合键,或单击“标准注释”工具栏中的“工具选项板窗口”按钮。要改变工具选项板的内容,可单击其右侧控制条下方的“特性”图标,从弹出的快捷菜单中选择相应的命令。1.2.6 绘图窗口绘图窗口相当于工程制图中的绘图板,用户绘制的图形可显示于该窗口中。绘图窗口是用户的工作区域,因此位于整个工作界面的中心位置,并占据了绝大部分区域。为了最大限度地保持绘图窗口的范围,建议用户不要调出过多的工具条,随用随调,这样才能保证有一个好的绘图环境。1.2.6 绘图窗口坐标系1.2.7 命令提示窗口命令提示窗口是用户与AutoCAD 2008“对话”的窗口:一方面,用户所要表达的一切信息都要从这里传递给计算机;另一方面,系统提供的信息也将在这里显示。1.2.8 状态栏状态栏位于工作界面底部,主要用来显示当前的工作状态和相关信息,如图所示。当光标出现在绘图窗口时,状态栏左边的坐标显示区将显示当前光标所在位置的坐标值。1.2.9 工作空间Eye-Catching Visual(1)二维草图与注释。(2)三维建模(3)AutoCAD经典1.2.10 设置个性化绘图界面“选项”对话框1.2.10 设置个性化绘图界面“图形窗口颜色”对话框1.3.1 创建新的图形文件1.利用样板文件创建新的图形文件(1)单击“标准”工具栏中的“新建”按钮。(2)执行“文件”→“新建”命令。?(3)在命令行中输入命令:new。??执行命令后,打开“选择样板”对话框1.3.1 创建新的图形文件2.利用空白文件创建新的图形文件“选择样板”对话框中还提供了两个空白文件,分别是acad与acadiso。当用户需要从空白文件开始绘图时,就可以按此种方式进行。acad为英制,其绘图界限为12 in×9 in;acadiso为公制,其绘图界限为420 mm×297 mm。?另外,单击“选择样板”对话框中“打开”按钮右侧的 按钮,打开如图所示的下拉列表,选择“无样板打开?公制”选项,也可以创建空白文件。1.3.2 打开图形文件(1)单击“标准”工具栏中的“打开”按钮。(2)执行“文件”→“打开”命令。?(3)在命令行中输入命令:Open。?执行命令后,打开“选择文件”对话框。1.3.3 保存图形文件(1)单击“标准”工具栏中的“保存”按钮。?(2)执行“文件”→“保存”命令。?(3)在命令行中输入命令:Qsave。?如果是第一次保存图形文件,系统将弹出“图形另存为”对话框,在该对话框中可以输入文件名称,并指定其保存的位置和文件类型。1.以当前文件名保存图形1.3.3 保存图形文件2.以指定新的文件名保存图形(1)执行“文件”→“另存为”命令。?(2)在命令行中输入命令:Saveas。?打开“图形另存为”对话框,在“文件名”文本框中输入新的新文件名称,并指定文件的保存位置和文件类型即可。1.3.4 输出图形文件(1)执行“文件”→“输出”命令。?(2)在命令行中输入命令:Export。?执行命令后,打开 “输出数据”对话框。 在对话框中的“文件类型”下拉列表框中可以选择输出图形文件的格式。1.3.5 关闭图形文件执行“文件”→“关闭”命令,或是单击绘图窗口右上角的“关闭”按钮,可以关闭当前图形文件。执行“关闭”命令后,如果当前图形文件没有保存,系统将弹出AutoCAD警告对话框,提示用户保存文件。如果要关闭修改过的图形文件,图形尚未保存,系统会弹出提示对话框,单击“是”按钮表示保存并关闭文件,单击“否”按钮表示不保存并关闭文件,单击“取消”按钮表示取消关闭文件操作。?执行“文件”→“退出”命令,退出AutoCAD 2008系统。如果图形文件没有保存,系统将弹出AutoCAD警告对话框,提示用户保存文件。1.4.1 图形的重画与重生成1.图形的重画(1)执行“视图”→“重画”命令。(2)在命令行中输入命令:Redraw/Redrawall1.4.1 图形的重画与重生成2.图形的重生成执行“视图”→“重生成”/“全部重生成”命令在命令行中输入命令:Regen/Regenall1.4.1 图形的重画与重生成2.图形的重生成有些命令执行后,并没有改变图样的显示,这时可执行Regen命令,使图样重生。1.4.2 图形的缩放与平移1.图形的缩放单击“标准”工具栏中的相关按钮或“缩放”工具栏中的按钮(1)执行“视图”→“缩放”命令(2)在命令行中输入命令:Zoom(3)1.4.2 图形的缩放与平移1.图形的缩放执行命令后,命令行提示信息如下。? 指定窗口的角点,输入比例因子 (nX 或 nXP),或者?[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>:1.4.2 图形的缩放与平移1.图形的缩放默认情况下,向前滚动鼠标中键滚轮,可实时放大视图;向后滚动鼠标中键滚轮,可实时缩小视图。实时缩放的执行途径有以下3种。?(1)单击“标准”工具栏中的“实时缩放”按钮。(2)执行“视图”→“缩放”→“实时”命令。?(3)在命令行中输入命令:Rtzoom。?激活实时缩放命令,屏幕上出现一个放大镜图标,按住鼠标左键,移动放大镜图标即可实现即时动态缩放。按住鼠标左键,将放大镜图形向上移动,图形放大显示;向下移动,图形缩小显示;左右移动,图形无变化。缩放改变的是图形显示的大小,图形中元素的实际尺寸并不发生改变。按Esc键退出命令。1.4.2 图形的缩放与平移2.图形的平移(2)执行“视图”→“平移”命令 。(1)单击“标准”工具栏中的“实时平移”按钮 。(3)在命令行中输入命令:Pan 。1.4.3 绘图顺序当在图形中使用位图或者为配合二维填充使用其他的几何对象时,可能需要指定重叠对象在绘图窗口中或打印时的显示顺序。举例来说,如果要展示一张计划兴建的建筑基地的位图,在它的内部使用图形来展示要修建的建筑物及道路,用户或许想先绘制图像,然后在它的上面显示向量几何图形与文字,则Draworder 命令可以让用户随时指定图形中对象的显示顺序。 展开更多...... 收起↑ 资源预览
