(共45张PPT)

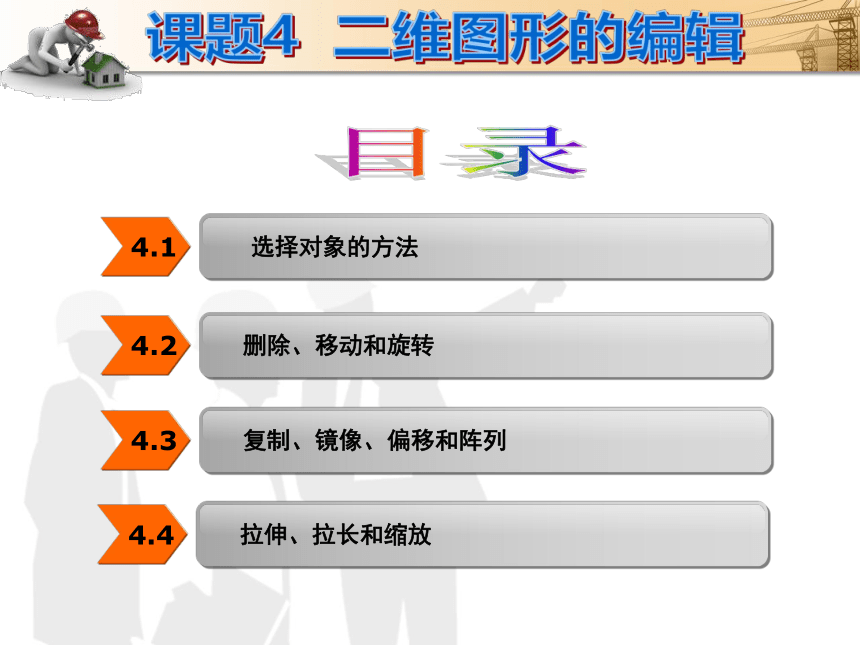

4.1
 选择对象的方法
4.2
删除、移动和旋转
4.3
复制、镜像、偏移和阵列
4.4
拉伸、拉长和缩放

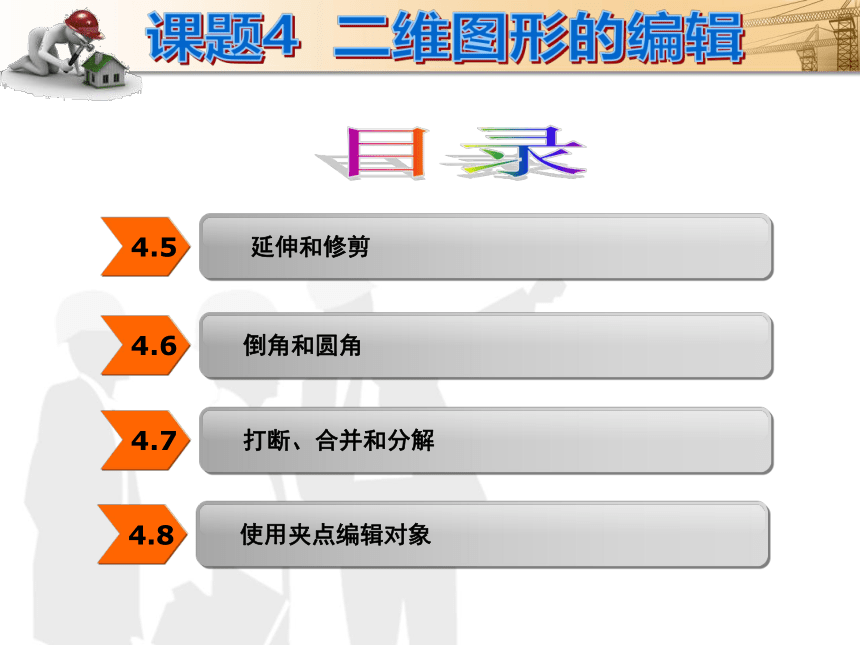

4.5
 延伸和修剪
4.6
倒角和圆角
4.7
打断、合并和分解
4.8
使用夹点编辑对象

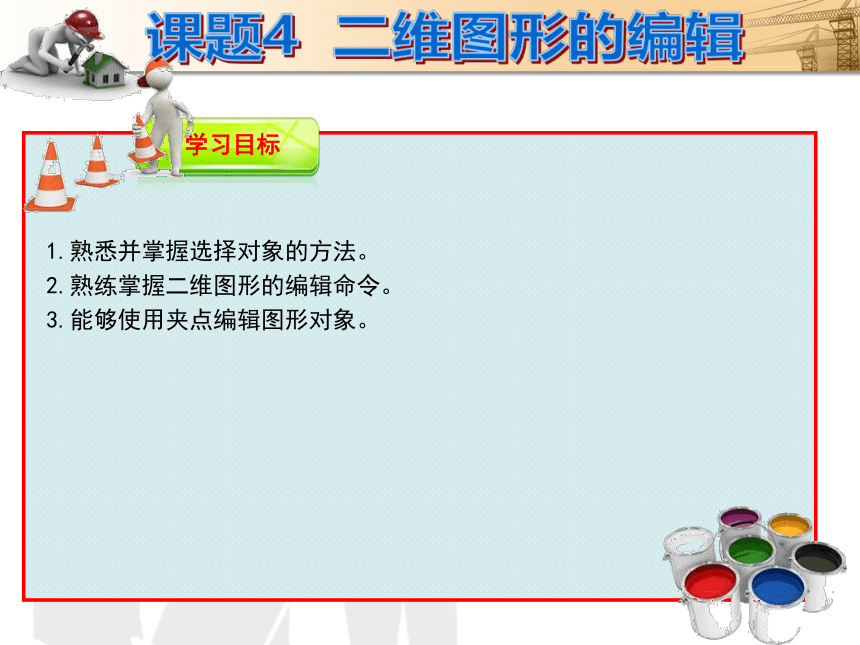

学习目标
1.熟悉并掌握选择对象的方法。
2.熟练掌握二维图形的编辑命令。
3.能够使用夹点编辑图形对象。

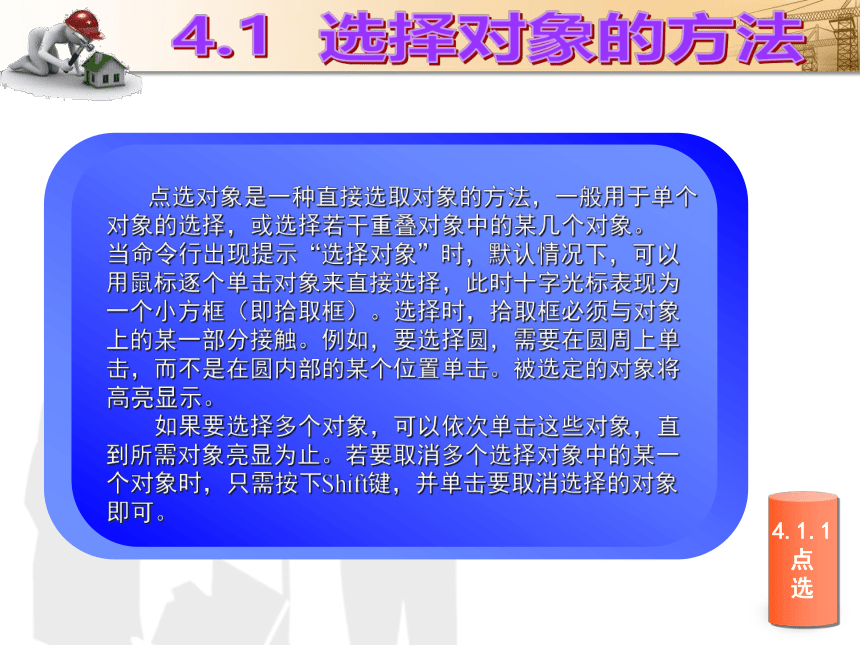

4.1.1


点选对象是一种直接选取对象的方法,一般用于单个对象的选择,或选择若干重叠对象中的某几个对象。?
当命令行出现提示“选择对象”时,默认情况下,可以用鼠标逐个单击对象来直接选择,此时十字光标表现为一个小方框(即拾取框)。选择时,拾取框必须与对象上的某一部分接触。例如,要选择圆,需要在圆周上单击,而不是在圆内部的某个位置单击。被选定的对象将高亮显示。??
如果要选择多个对象,可以依次单击这些对象,直到所需对象亮显为止。若要取消多个选择对象中的某一个对象时,只需按下Shift键,并单击要取消选择的对象即可。
4.1.2

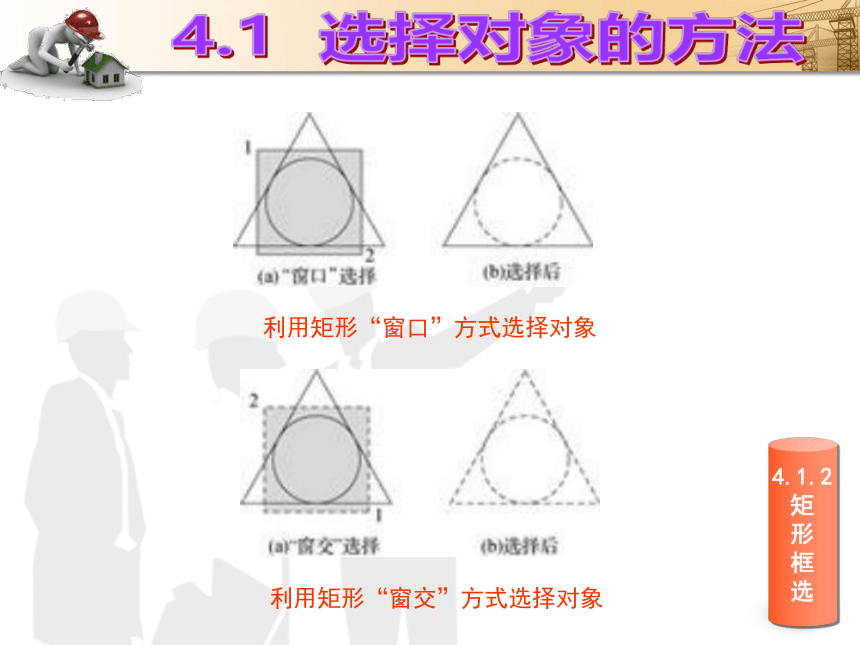

利用矩形“窗口”方式选择对象
利用矩形“窗交”方式选择对象

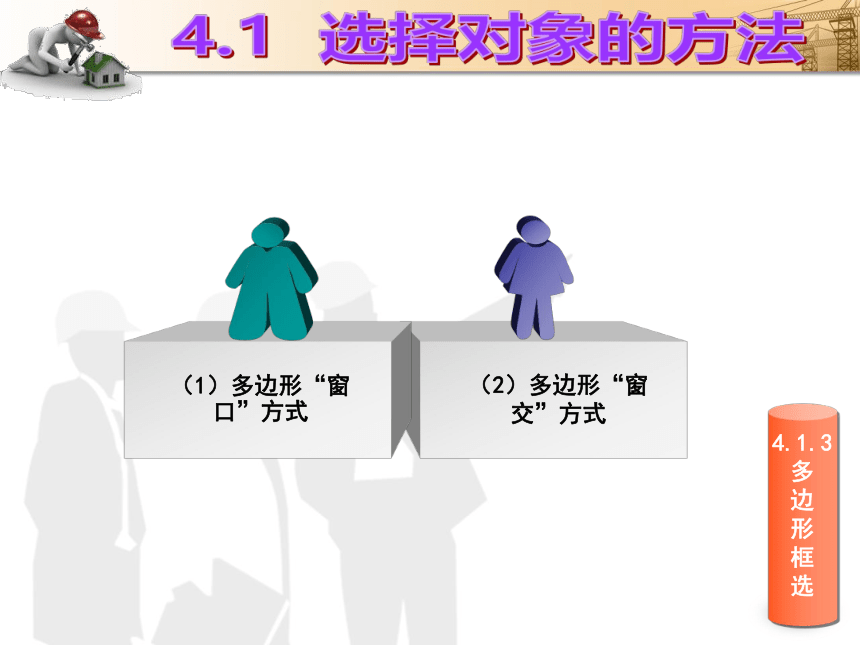

4.1.3





(1)多边形“窗口”方式
(2)多边形“窗交”方式

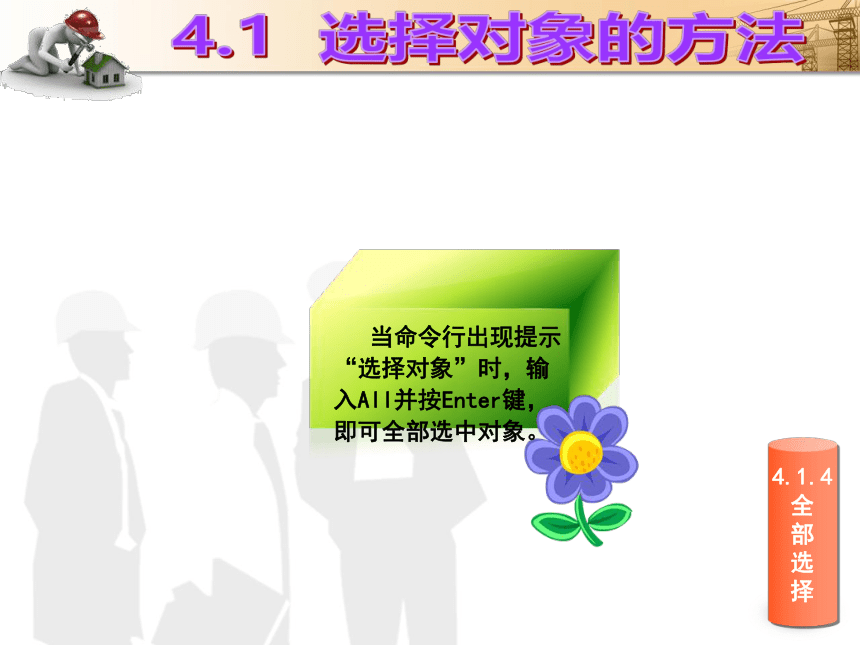

4.1.4




当命令行出现提示“选择对象”时,输入All并按Enter键,即可全部选中对象。

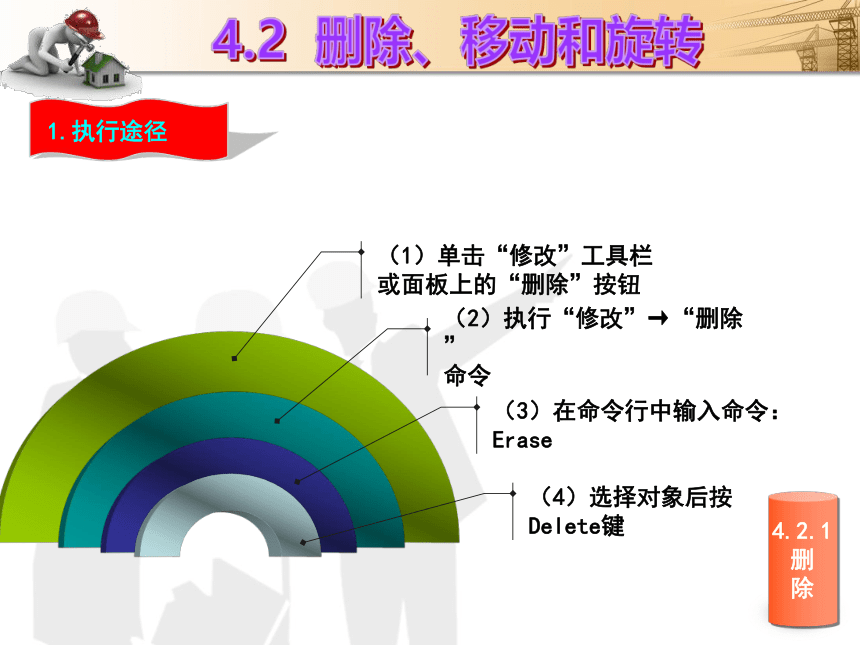

4.2.1


1.执行途径
(4)选择对象后按
Delete键
(3)在命令行中输入命令:Erase
(2)执行“修改”→“删除”
命令
(1)单击“修改”工具栏或面板上的“删除”按钮

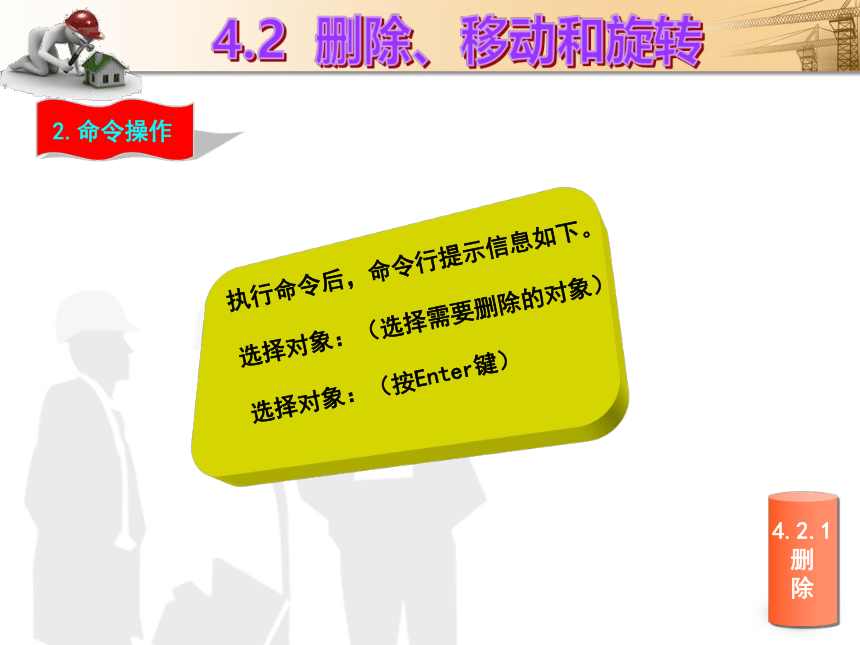

4.2.1


2.命令操作
执行命令后,命令行提示信息如下。?
选择对象:(选择需要删除的对象)?
选择对象:(按Enter键)

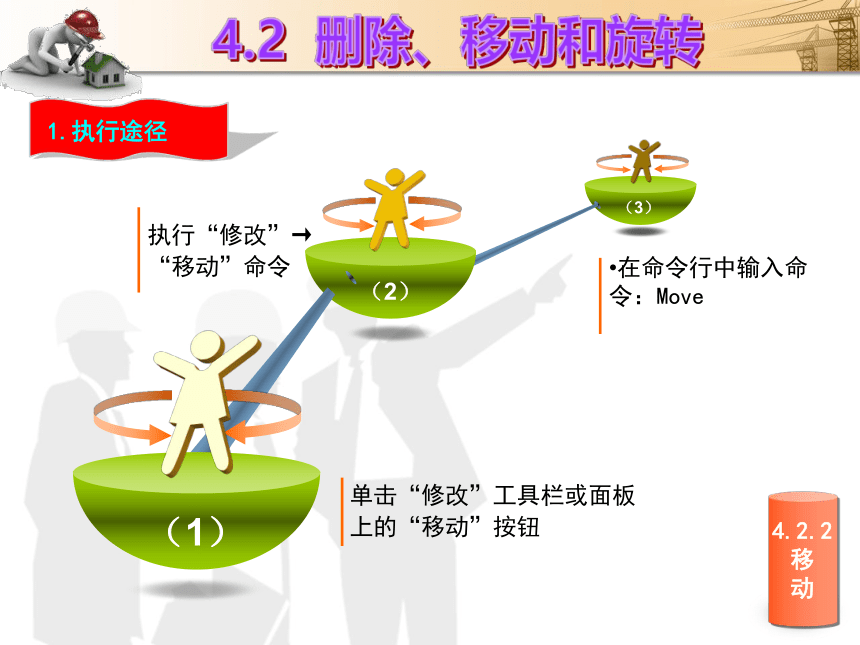

4.2.2


1.执行途径
(3)
(2)
(1)
在命令行中输入命令:Move
执行“修改”→
“移动”命令
单击“修改”工具栏或面板上的“移动”按钮

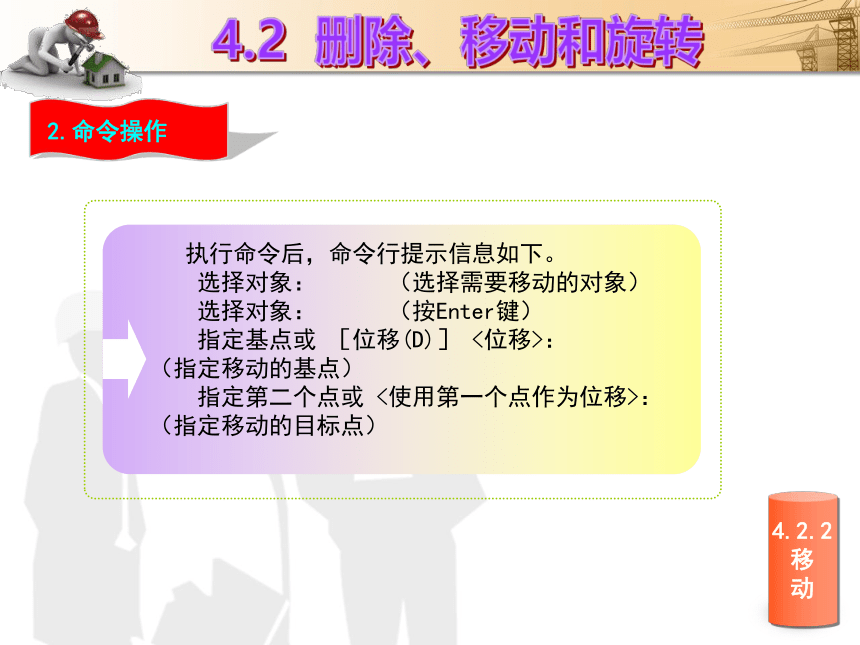

4.2.2


2.命令操作
执行命令后,命令行提示信息如下。?
  选择对象:   (选择需要移动的对象)?
  选择对象:   (按Enter键)?
  指定基点或 [位移(D)] <位移>:     (指定移动的基点)?
  指定第二个点或 <使用第一个点作为位移>:   (指定移动的目标点)
旋转角度有正、负之分,若输入的角度是正值,则图形旋转的方向是逆时针,反之则是顺时针。
4.2.2


4.2.3


1.执行途径
单击“修改”工具栏或面板上的“旋转”按钮
(1)
执行“修改”→“旋转”命令
(2)
在命令行中输入命令:Rotate
(3)
4.2.3


2.命令操作
执行命令后,命令行提示信息如下。?
 UCS当前的正角方向:ANGDIR=逆时针 ANGBASE=?
  选择对象:                 (选择需要旋转操作的对象)?
  选择对象:                 (按Enter键)?
  指定基点:                 (选择旋转基点)?
  指定旋转角度,或 [复制(C)/参照(R)] <0>:  (指定旋转角度)
4.3.1


1.执行途径
(2)执行“修改”→
“复制”命令
(1)单击“修改”工具栏或
面板上的“复制”按钮
(3)在命令行中输入命令:Copy
4.3.1


2.命令操作
执行命令后,命令行提示信息如下。?
  选择对象: (选择要复制的图形对象)
  选择对象: (按Enter键)?
  当前设置:复制模式=多个?
  指定基点或 [位移(D)/模式(O)] <位移>:  (指定复制的基点)?
  指定第二个点或 <使用第一个点作为位移>:  (指定复制的目标点)?
  指定第二个点或 [退出(E)/放弃(U)] <退出>:  (按Enter键退出命令)
4.3.2


1.执行途径
(2)执行“修改”→
“镜像”命令
(1)单击“修改”工具栏或
面板上的“镜像”按钮
(3)在命令行中输入命令:Mirror
4.3.2


2.命令操作
执行命令后,命令行提示信息如下。?
  选择对象:                 (选择需要镜像的图形对象)?
  选择对象:   (按Enter键)?
  指定镜像线的第一点:   (确定镜像线的起点位置)?
  指定镜像线的第二点:   (确定镜像线的终点位置)?
  要删除源对象吗?[是(Y)/否(N)] :   (选择是否保留原有的图形对象)
4.3.3


1.执行途径
执行“修改”→“偏移”命令
单击“修改”工具栏或面板上的“偏移”按钮
在命令行中输入命令:Offset
1.
2.
3.
4.3.3


2.命令操作
执行命令后,命令行提示信息如下。?
  当前设置:删除源=否 图层=源 OFFSETGAPTYPE=0?
  指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:  (输入偏移量,可以直接输入一个数值或通过两点的距离来确定偏移量)?
  选择要偏移的对象,或 [退出(E)/放弃(U)] <退出>:  (选择对象)?
  指定要偏移的那一侧上的点,或 [退出(E)/多个(M)/放弃(U)] <退出>:  (确定偏移后的对象位于原对象的哪一侧,单击即可)
偏移命令与其他编辑命令有所不同,它只能采用直接拾取的方式、一次选择一个对象进行偏移,不能偏移点、图块、属性和文本。
4.3.3


4.3.4


(1)单击“修改”工具栏或面板上的“阵列”按钮。
(2)执行“修改”→“阵列”命令。?
(3)在命令行中输入命令:Array。??
执行命令后,打开“阵列”对话框,选中“矩形阵列”选项。
4.3.4


(1)矩形阵列步骤
①在对话框中选中“矩形阵列”单选按钮,以矩形阵列方式复制对象。?
②单击“选择对象”按钮,临时退出对话框,回到作图区域,选择要矩形阵列的图形,确定后按Enter键或右击返回对话框,此时在“选择对象”按钮的下方显示选中目标的个数。?
③在“行”文本框中输入矩形阵列的行数。?
④在“列”文本框中输入矩形阵列的列数。?
⑤在“偏移距离和方向”选项区域中,既可以输入距离和阵列角度,也可以单击选取。
行间距和列间距有正负之分。行间距为正值时,向上阵列;行间距为负值时,向下阵列。列间距为正值时,向右阵列;列间距为负值时,向左阵列。
4.3.4


4.3.4


(2)环形阵列步骤
①在对话框中选中“环形阵列”单选按钮,如图4?11所示。?
②单击“选择对象”按钮,临时退出对话框,回到作图区域,选择要环形阵列的图形,确定后按Enter键或右击后返回对话框,在对话框的“选择对象”按钮下方即会显示选中目标的个数。?
③“中心点”选项用于确定环形阵列的中心。需选择旋转中心,选择对象本身的中心无效。?
④在“方法和值”选项区域的“项目总数”文本框中输入需要阵列的数目,“填充角度”文本框中输入环形阵列的角度。
环形阵列时,若输入的角度为正值,则沿逆时针方向旋转;反之沿顺时针方向旋转。环形阵列的复制个数也把原始图形对象包括在内。
4.3.4


4.4.1


1.执行途径
(3)
(2)
(1)
在命令行中输入命令:Stretch
执行“修改”→“拉伸”命令
单击“修改”工具栏或面板上的“拉伸”按钮
4.4.1


2.命令操作
执行命令后,命令行提示信息如下。?
  以交叉窗口或交叉多边形选择要拉伸的对象...?
  选择对象:                  (以窗交方式选择对象)?
  选择对象:                   (按Enter键)?
  指定基点或 [位移(D)] <位移>:         (选择拉伸的基点)?
   指定第二个点或 <使用第一个点作为位移>:     (单击定位或输入拉伸位移点的坐标)
4.4.2


(1)执行“修改”→“拉长”命令。?
(2)在命令行中输入命令:Lengthen。?
执行命令后,命令行提示信息如下。?
  选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]:
4.4.3


1.执行途径
执行“修改”→“缩放”命令
单击“修改”工具栏或面板上的“缩放”按钮
在命令行中输入命令:Scale
1.
2.
3.
4.4.3


2.命令操作
执行命令后,命令行提示信息如下。?
  选择对象:       (选择要缩放的对象)
  选择对象:       (按Enter键)?
  指定基点:       (指定缩放基点)?
  指定比例因子或 [复制(C)/参照(R)]<1.0000>:
4.5.1


1.执行途径
(2)执行“修改”→
“延伸”命令
(1)单击“修改”工具栏
或面板上的“延伸”按钮
在命令行中输入命令:
Extend
4.5.1


2.命令操作
执行命令后,命令行提示信息如下。?
  当前设置:投影=UCS,边=无?
选择边界的边...      (选择延伸边界,按Enter键结束选择)?
  选择对象或 <全部选择>: (选择边界的边)
  选择对象:        (按Enter键)?
  选择要延伸的对象,或按住 Shift 键选择要修剪的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]:       (选择需要延伸的对象,按Enter键结束选择)
4.5.2


1.执行途径
单击“修改”工具栏或面板上的“修剪”按钮
(1)
执行“修改”→“修剪”命令
(2)
在命令行中输入命令:Trim
(3)
4.5.2


2.命令操作
执行命令后,命令行提示信息如下。?
  当前设置:投影=UCS,边=无?
  选择剪切边...       (修剪必须在两条线相交的情况下使用)?
  选择对象或 <全部选择>:  (选择指定的边界)
  选择对象:          (按Enter键)
  选择要修剪的对象,或按住 Shift 键选择要延伸的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:      (选择要修剪的对象)
4.6.1


1.执行途径
执行“修改”→“缩放”命令
单击“修改”工具栏或面板上的“倒角”按钮
在命令行中输入命令:Scale
1.
2.
3.
4.6.1


2.命令操作
执行命令后,命令行提示信息如下。?
  (“修剪”模式)当前倒角距离 1=0.0000,距离 2=0.0000?
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:                   (输入d)?
  指定第一个倒角距离 <0.0000>:2  (输入第一个倒角的距离)?
  指定第二个倒角距离 <2.0000>: (输入第二个倒角的距离。如果直接按Enter键,表示第二个倒角距离为默认的2?
  选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:                  (单击要倒角的第一条直线)?
 选择第二条直线,或按住 Shift 键选择要应用角点的直线:  (单击要倒角的第二条直线)
4.6.2


1.执行途径
(2)执行“修改”→
“圆角”命令
(1)单击“修改”工具栏
或面板上的“圆角”按钮
在命令行中输入命令:
Fillet
4.6.2


2.命令操作
执行命令后,命令行提示信息如下。?
  当前设置:模式=修剪,半径=0.0000?
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:?
   (选择要进行圆角操作的第一个对象)
  选择第二个对象,或按住 Shift 键选择要应用角点的对象:?
   (选择要进行圆角操作的第二个对象)
4.7.1


1.执行途径
(3)
(2)
(1)
在命令行中输入命令:Break
执行“修改”→
“打断”命令
单击“修改”工具栏或面板上的“打断”按钮
4.7.1


2.命令操作
执行命令后,命令行提示信息如下。?
  选择对象:   (选择要断开的对象)?
  指定第二个打断点或[第一点(F)]:
直接单击所选对象上的一点, AutoCAD将把选择对象时的点作为第一点,该输入点作为第二点进行打断。如输入F,则重新定义第一点。
4.7.3


使用分解命令可以将由多个对象组合的图形(如多段线、矩形、多边形和图块等)进行分解。?
1.执行途径?
(1)单击“修改”工具栏或面板上的“分解”按钮 。?
(2)执行“修改”→“分解”命令。?
(3)在命令行中输入命令:Explode。?
  2.命令操作?
执行命令后,命令行提示信息如下。?
  选择对象:     (选择要分解的对象)?
  选择对象:     (按Enter键)
在不输入任何命令的状态下,如果直接选择对象,则被选择对象呈虚线状态,同时虚线上出现小方块,这些小方块称为夹点。AutoCAD 2008的夹点功能非常灵活,利用它可以对对象进行拉伸、移动、旋转、镜像、缩放、复制操作。
直接选择对象后,被拾取的对象上首先显示蓝色夹点标记,称为“冷夹点”,再次单击对象上某个冷夹点其会变为红色,称为“暖夹点”。
