(共49张PPT)
3.1
　绘制直线、构造线和射线
3.2
多段线的绘制与编辑
3.3
绘制矩形和正多边形
3.4
绘制圆和圆弧
3.5
绘制椭圆和椭圆弧
3.6
　绘制圆环
3.7
绘制点对象
3.8
绘制样条曲线
3.9
多线的绘制与编辑
3.10
图案填充

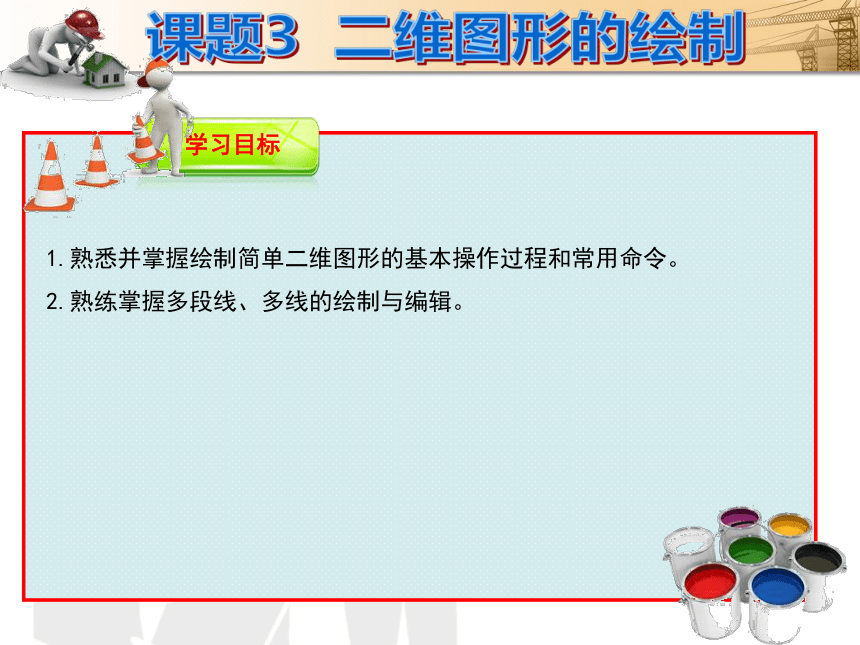

学习目标
1.熟悉并掌握绘制简单二维图形的基本操作过程和常用命令。
2.熟练掌握多段线、多线的绘制与编辑。
3.1.1
绘
制
直
线

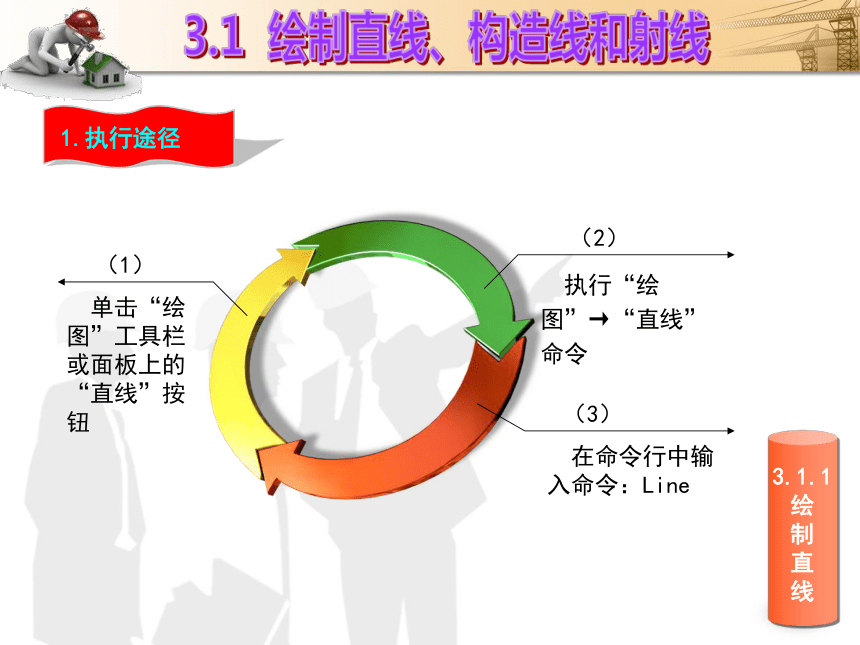

1.执行途径
单击“绘图”工具栏或面板上的“直线”按钮
（1）
执行“绘图”→“直线”命令
（2）
在命令行中输入命令：Line
（3）
3.1.1
绘
制
直
线
2.命令操作
执行命令后，命令行提示信息如下。?
　　命令：_line　指定第一点：　　　　　　　　　　 （按Enter键、Space键或右击确定第一点）　　
　　指定下一点或［放弃(U)］：　　　　　　　　　　　（按Enter键表示取消最近一点的绘制）　　
当绘制了3点或3点以上时，想让第一点和最后一点闭合并结束直线的绘制时，可在命令行中输入c，然后按Enter键。?
取消命令的方法为按Esc键，或右击，从弹出的快捷菜单中选择“取消”命令。
3.1.2
绘
制
构
造
线
1.执行途径
执行“绘图”→“构造线”命令
单击“绘图”工具栏或面板上的“构造线”按钮
在命令行中输入命令：xline
1.
2.
3.
3.1.2
绘
制
构
造
线

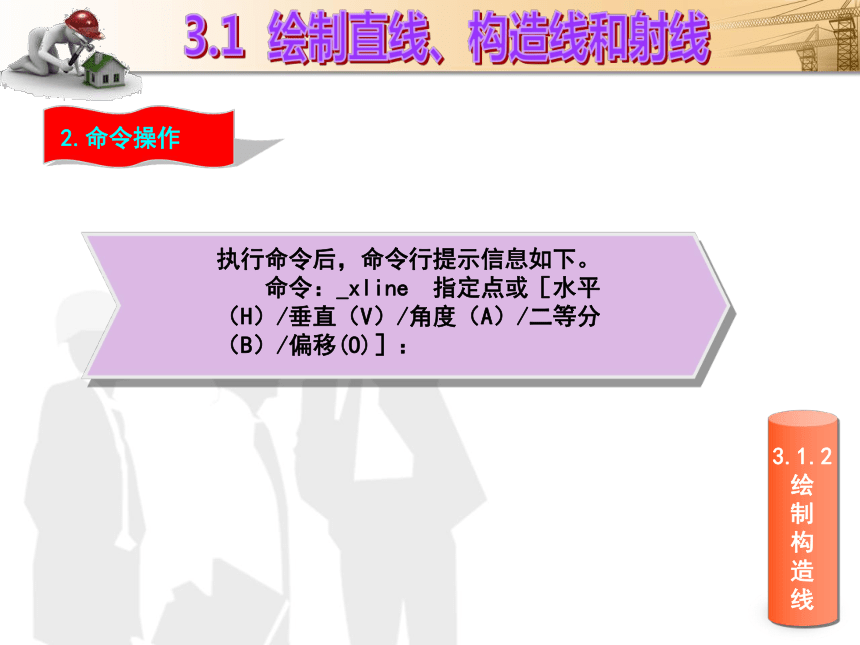

2.命令操作
执行命令后，命令行提示信息如下。
　　命令：_xline　指定点或［水平（H）/垂直（V）/角度（A）/二等分（B）/偏移(O)］：
3.1.3
绘
制
射
线

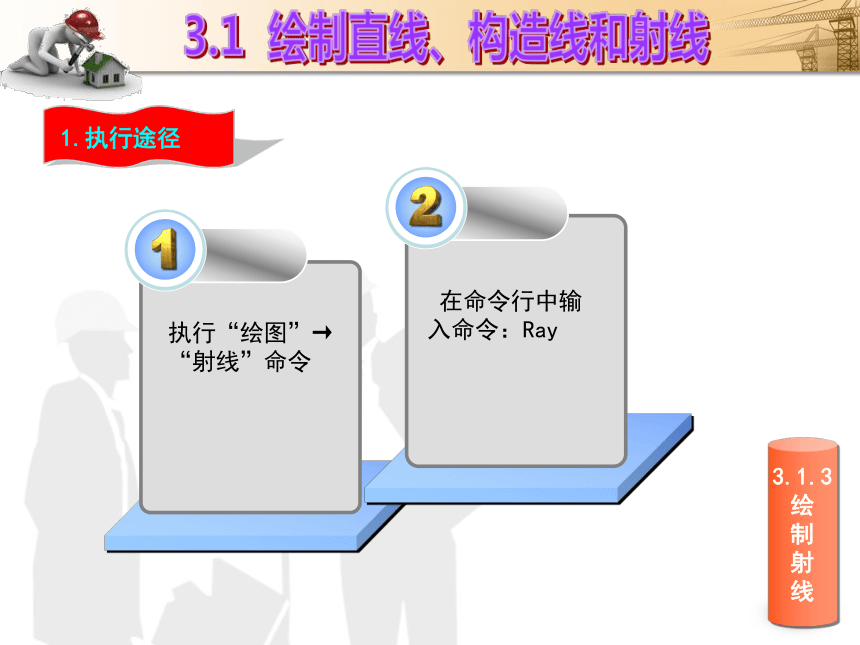

1.执行途径
执行“绘图”→“射线”命令
在命令行中输入命令：Ray
3.1.2
绘
制
构
造
线

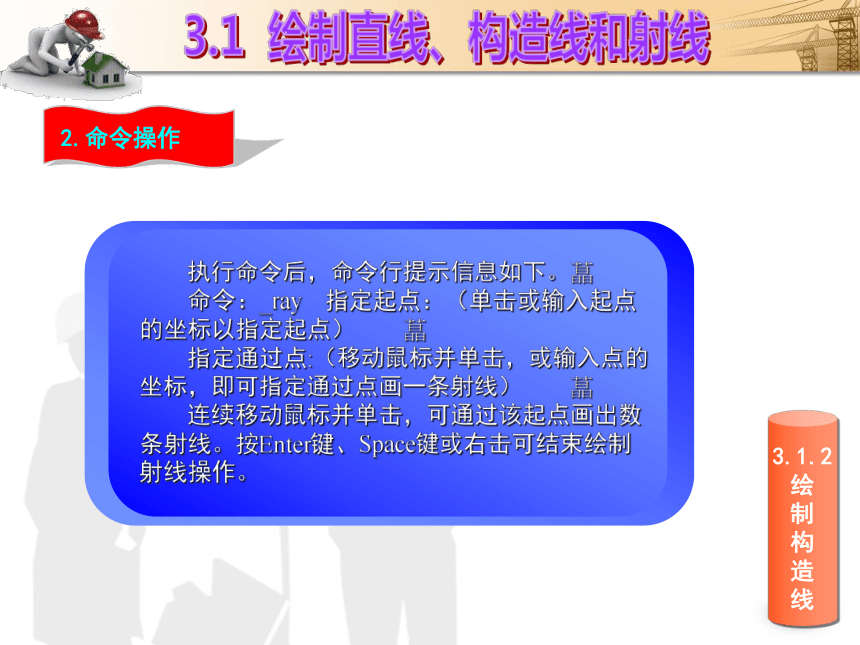

2.命令操作
执行命令后，命令行提示信息如下。?
　　命令：_ray　指定起点：（单击或输入起点的坐标以指定起点）　　?
　　指定通过点:（移动鼠标并单击，或输入点的坐标，即可指定通过点画一条射线）　　?
连续移动鼠标并单击，可通过该起点画出数条射线。按Enter键、Space键或右击可结束绘制射线操作。
3.2.1 执
行
途
径

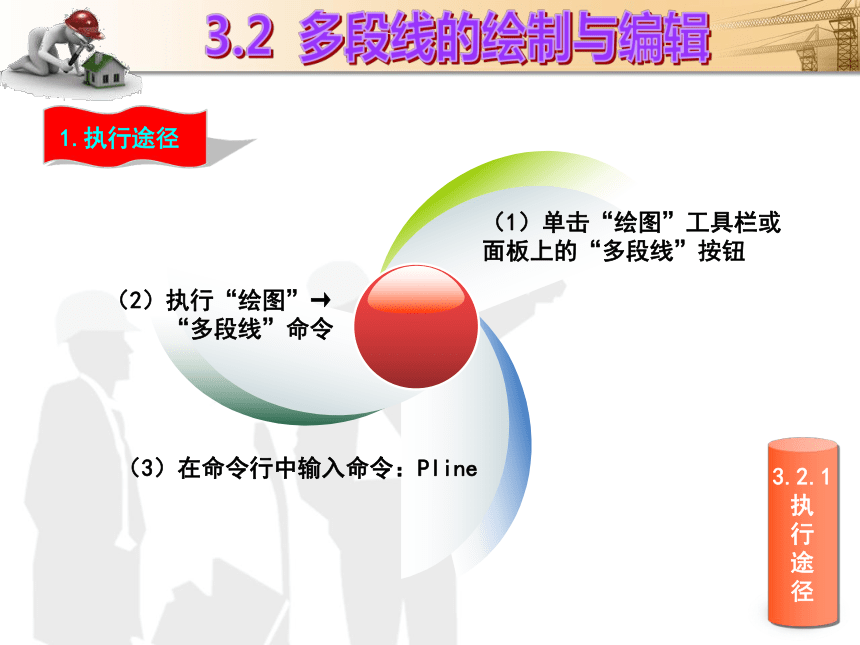

1.执行途径
（2）执行“绘图”→
“多段线”命令
（1）单击“绘图”工具栏或
面板上的“多段线”按钮
（3）在命令行中输入命令：Pline
3.2.1 执
行
途
径
2.命令操作
执行命令后，命令行提示信息如下。?
　　指定起点：　（指定起点）?
　当前线宽为0.0000?
指定下一个点或［圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)］：（指定点或选项）
（1）单击“修改Ⅱ”工具栏上的“编辑多段线”按钮。?
（2）执行“修改”→“对象”→“多段线”命令。?
（3）在命令行中输入命令：Pedit。
3.2.2 编
辑
多
段
线
1.执行多段线
3.2.2 编
辑
多
段
线
2.命令操作
执行编辑二维多段线的命令后，单击要编辑的多段线，将出现对应的下拉菜单，选择相应的命令将得到不同的多段线编辑效果。
3.3.1
绘
制
矩
形
1.执行途径
（1）单击“绘图”工具栏或面板上的“矩形”按钮 ?
（2）执行“绘图”→“矩形”命令 ?
（3）在命令行中输入命令：Rectangle ?
3.3.1
绘
制
矩
形
2.命令操作
执行命令后，命令行提示信息如下。?
　　指定第一个角点或 ［倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)］：　　　（给出点）?
　指定另一个角点或 ［面积(A)/尺寸(D)/旋转(R)］：　　
如果指定第一个角点，则会出现确定第二个角点的命令提示，并自动绘出一个矩形。
由于绘制的矩形是一个整体，所以在编辑矩形时必须先通过“分解”命令使之分解成单个的线段，此时矩形就失去了线宽的性质。
3.3.1
绘
制
矩
形
3.3.2
绘
制
正
多
边
形
1.执行途径
（3）
（1）
（2）.
执行“绘图”→“正多边形”命令。
单击“绘图”工具栏或面板上的“正多边形”按钮
在命令行中输入命令：Polygon。
3.3.2
绘
制
正
多
边
形
2.命令操作
执行命令后，命令行提示信息如下。?
　　命令：_polygon 输入边的数目 <4>：　　　　　　　（输入正多边形的边数）?
　　指定正多边形的中心点或［边（E）］：　　
在该提示下有两种选择：一种是直接输入一点作为正多边形的中心；另一种是输入E，即指定两个点，以这两点的连线作为正多边形的一条边，再利用输入的正多边形的边长确定正多边形。
3.4.1
绘
制
圆
1.执行途径
执行“绘图”→“圆”命令
单击“绘图”工具栏或面板上的“圆”按钮
在命令行中输入命令：Circle
1.
2.
3.
3.4.1
绘
制
圆
2.命令操作
执行命令后，命令行提示信息如下。
　　命令：_circle 指定圆的圆心或 ［三点(3P)/两点(2P)/相切、相切、半径(T)］:
3.4.1
绘
制
圆
6种画圆方法
画圆右键快捷菜单
3.4.2　绘
制
圆
弧
1.执行途径
（1）单击“绘图”工具栏或面板上的“圆弧”按钮。
（2）执行“绘图”→“圆弧”命令，在子菜单中选择画圆弧的方式。AutoCAD将按所取方式依次提示，给足3个条件即可绘制一段圆弧。?
（3）在命令行中输入命令：Arc。
3.4.2　绘
制
圆
弧
2.命令操作
执行命令后，命令行提示信息如下。?
　　指定圆弧的起点或 ［圆心(C)］:?
指定圆弧的第二个点或 ［圆心(C)/端点(E)］:
指定圆弧的端点:
“圆弧”子菜单
3.4.2　绘
制
圆
弧
3.5.1
绘
制
椭
圆
1.执行途径
单击“绘图”工具栏或面板上的“椭圆”按钮
（1）
执行“绘图”→“椭圆”命令
（2）
在命令行中输入命令：Ellipse
（3）
3.5.1
绘
制
椭
圆
2.命令操作
执行命令后，命令行提示信息如下。?
　　指定椭圆的轴端点或［圆弧（A）/中心点（C）］：
指定轴的另一个端点:?
指定另一条半轴长度或 ［旋转(R)］:　　?
按上述提示信息，有以下几种选择。?
（1）利用椭圆某一轴上的两个端点及另一轴的半长绘制椭圆。?
（2）利用椭圆某一轴上的两个端点及一个转角绘制椭圆。?
（3）利用椭圆的中心坐标、某一轴上的一个端点及另一轴的半长绘制椭圆。?
（4）利用椭圆的中心坐标、某一轴上的一个端点及任一转角绘制椭圆。
3.5.2
绘
制
椭
圆
弧
1.执行途径
（1）
（2）
（3）
单击“绘图”工具栏或面板上的“椭圆弧”按钮
执行“绘图”→“椭圆”→“圆弧”命令
在命令行中输入命令：Ellipse
3.5.2
绘
制
椭
圆
弧
2.命令操作
执行命令后，命令行提示信息如下。?
　　指定椭圆的轴端点或 ［圆弧(A)/中心点(C)］:_a?
指定椭圆弧的轴端点或 ［中心点(C)］:?
指定轴的另一个端点:?
指定另一条半轴长度或 ［旋转(R)］:?
指定起始角度或 ［参数(P)］:?
指定终止角度或 ［参数(P)/包含角度(I)］:
3.5.2
绘
制
椭
圆
弧
绘制椭圆弧时，最后确定的起始角度和终止角度是按逆时针旋转的。
1.执行途径
（1）执行“绘图”→“圆环”命令
（2）在命令行中输入命令：Donut
2.命令操作
执行命令后，命令行提示信息如下。?
　　指定圆环的内径 <0.5000>:指定第二点：　　　　　　　　（给出圆环的内径）?
　　指定圆环的外径 <1.0000>:指定第二点：　　　　　　　（给出圆环的外径）?
　　指定圆环的中心点或 <退出>:　　　　　　　（给出圆环的中心位置）
3.7.1
绘
制
点
1.执行途径
单击“绘图”工具栏或面板上的“点”按钮
执行“绘图”→“点”命令，在其子菜单中选择相应的命令
3.7.1
绘
制
点
2.命令操作
（1）
绘制单点
（2）
绘制多点
3.7.2
点
的
样
式
（1）执行“格式”→“点样式”命令。
（2）在命令行中输入命令：Ddptype。??
执行命令后，打开“点样式”对话框。?　
　根据需要在该对话框中选择一个点样式作为当前点的样式
3.7.2
等
分
点
（1）执行“绘图”→“点”→“定数等分”或“定距等分”命令
1.执行途径
（2）在命令行中输入命令：Divide/DIV或Measure/ME
3.7.2
等
分
点
2.命令操作
（1）定数等分
（2）定距等分
（2）
（1）
（3）
执行“绘图”→“样条曲线”命令
单击“绘图”工具栏或面板上的“样条曲线”按钮
在命令行中输入命令：
Spline
1.执行途径
2.命令操作
执行命令后，命令行提示信息如下。?
　 指定第一个点或 ［对象(O)］:　　
（指定样条曲线的起点）?
　 指定下一点:　　　　　　　　（指定第2点）?
　 指定下一点或 ［闭合(C)/拟合公差(F)］ <起点切向>:　　（依次指定其余点，最后按Enter键结束绘制）?
　　指定起点切向:　　（可用单击的方式确定起始点的切线方向，也可输入点的坐标）?
　　指定端点切向:　　（同上）
1.执行途径
（1）执行“绘图”→“多线”命令
（2）在命令行中输入命令：Mline
3.9.1
绘
制
多
线
2.命令操作
3.9.2
绘
制
多
线
样
式
2.命令操作
3.9.2
绘
制
多
线
样
式
3.9.3
编
辑
多
线
Mledit命令是一个专用于多线对象的编辑命令，执行“修改”→“对象”→“多线”命令，可打开“多线编辑工具”对话框
3.5.2
绘
制
椭
圆
弧
（1）
（2）
（3）
单击“绘图”工具栏或面板上的“图案填充”按钮
执行“绘图”→“图案填充”命令
在命令行中输入命令：Hatch
1.执行途径
3.5.2
绘
制
椭
圆
弧
2.命令操作
3.10.1
图
案
填
充
命
令
（1）
类型和图案
（6）
孤岛
（5）
选项
（3）
图案填充
原点
（4）
边界
（2）
角度和比例
3.10.2
编
辑
图
案
填
充
（1）执行“修改”→“对象”→“图案填充”命令
（2）在命令行中输入命令：Hatchedit
3.10.3
图
案
填
充
的
分
解
