(共22张PPT)

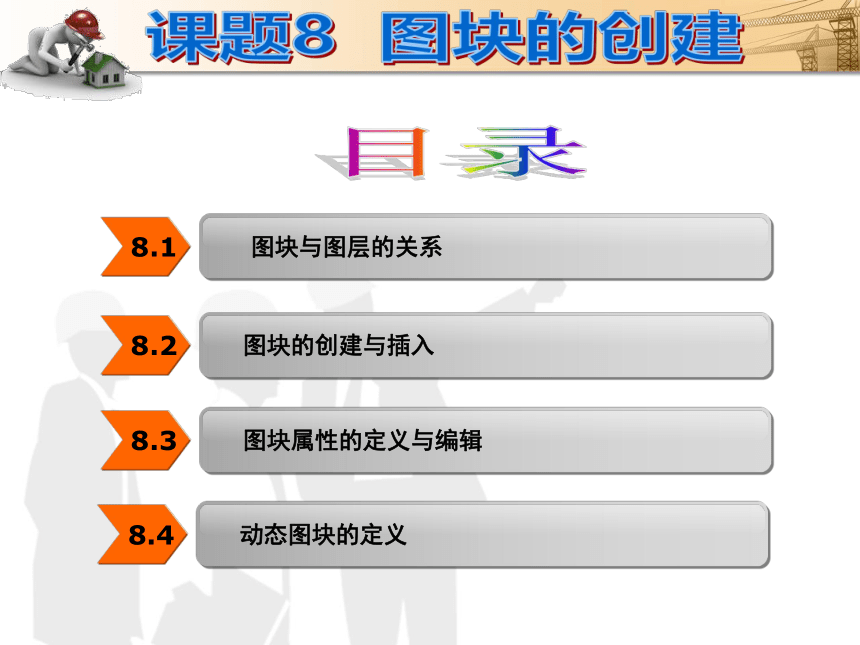

8.1
　图块与图层的关系
8.2
图块的创建与插入
8.3
图块属性的定义与编辑
8.4
动态图块的定义

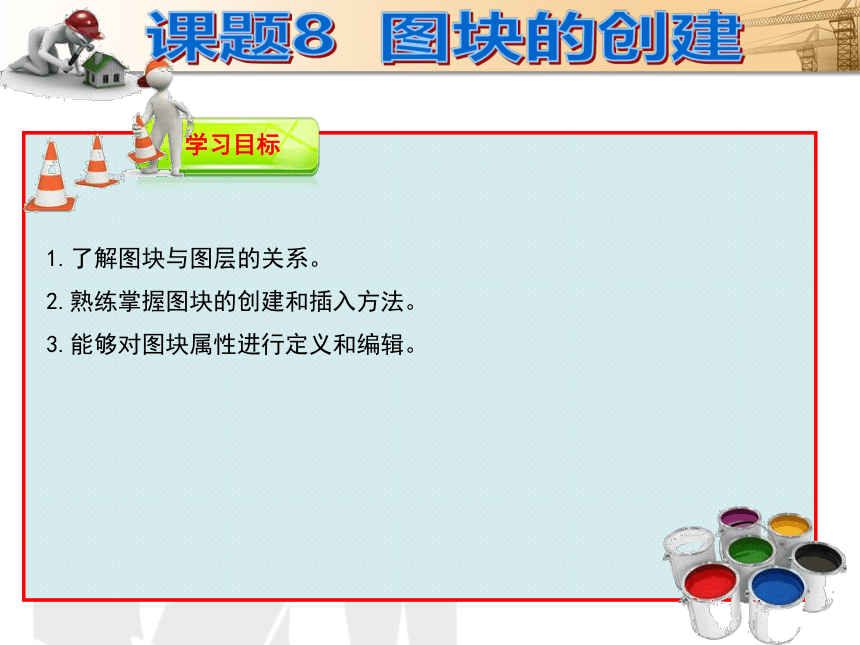

学习目标
1.了解图块与图层的关系。
2.熟练掌握图块的创建和插入方法。
3.能够对图块属性进行定义和编辑。

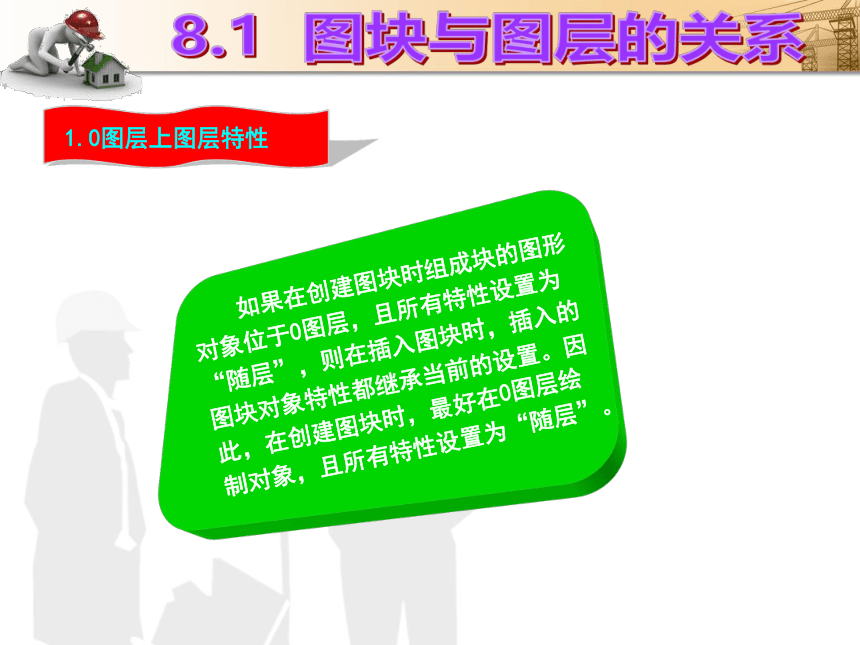

1.0图层上图层特性
如果在创建图块时组成块的图形对象位于0图层，且所有特性设置为“随层”，则在插入图块时，插入的图块对象特性都继承当前的设置。因此，在创建图块时，最好在0图层绘制对象，且所有特性设置为“随层”。

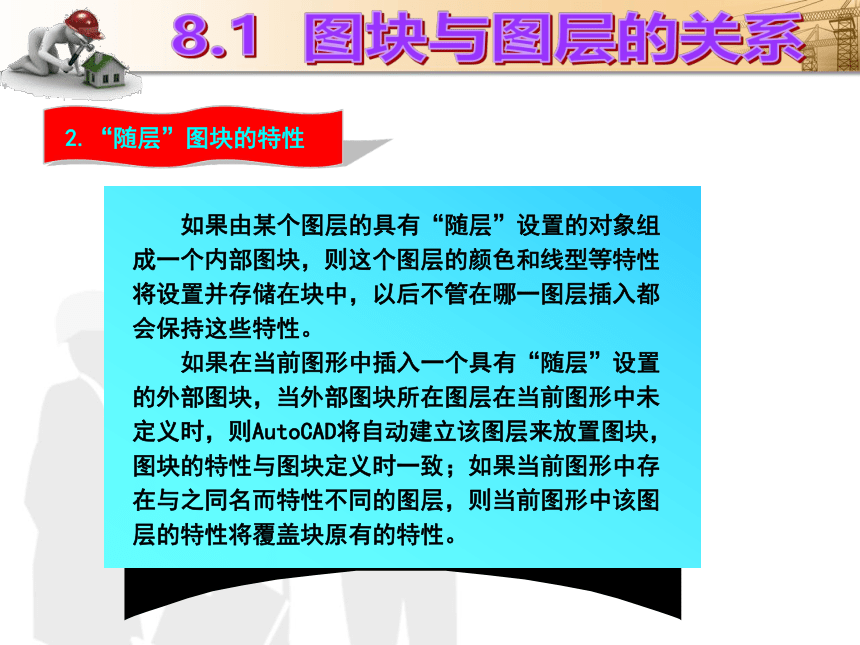

2.“随层”图块的特性
如果由某个图层的具有“随层”设置的对象组成一个内部图块，则这个图层的颜色和线型等特性将设置并存储在块中，以后不管在哪一图层插入都会保持这些特性。?
如果在当前图形中插入一个具有“随层”设置的外部图块，当外部图块所在图层在当前图形中未定义时，则AutoCAD将自动建立该图层来放置图块，图块的特性与图块定义时一致；如果当前图形中存在与之同名而特性不同的图层，则当前图形中该图层的特性将覆盖块原有的特性。

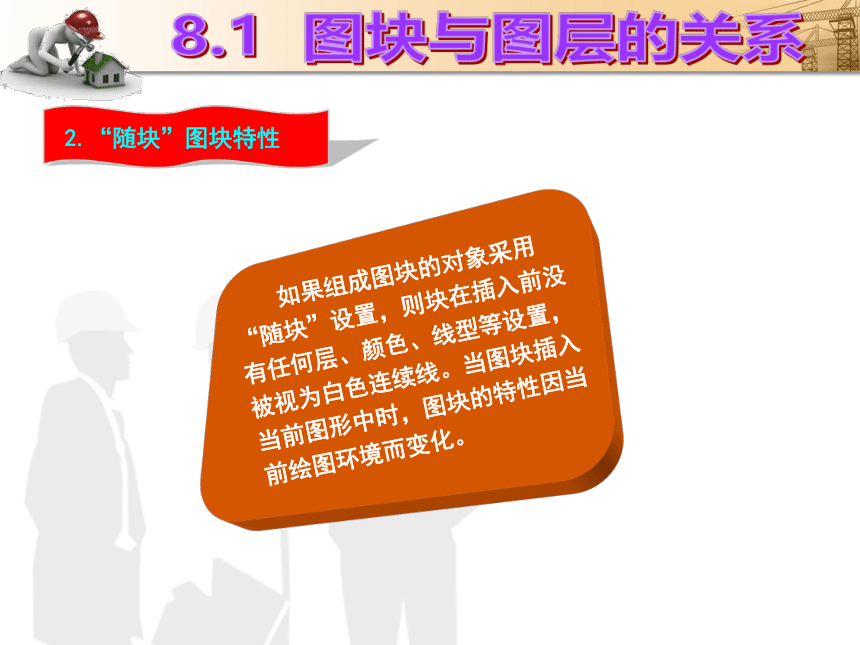

2.“随块”图块特性
如果组成图块的对象采用“随块”设置，则块在插入前没有任何层、颜色、线型等设置，被视为白色连续线。当图块插入当前图形中时，图块的特性因当前绘图环境而变化。

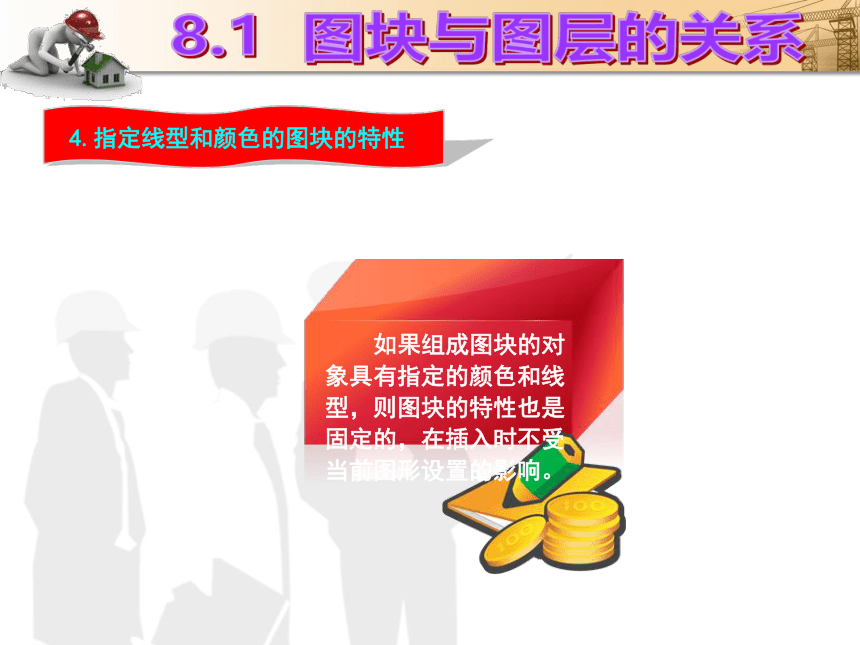

4.指定线型和颜色的图块的特性
如果组成图块的对象具有指定的颜色和线型，则图块的特性也是固定的，在插入时不受当前图形设置的影响。

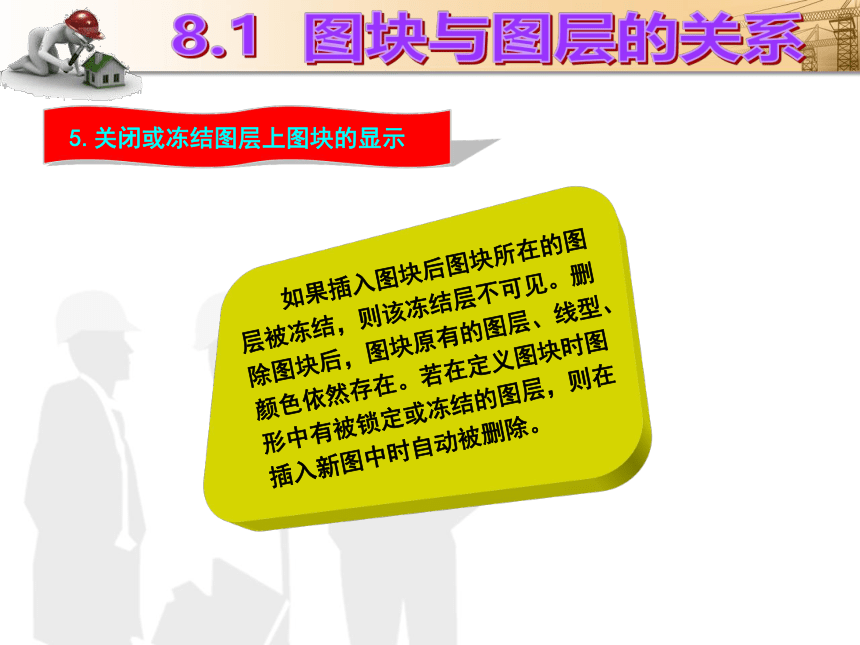

5.关闭或冻结图层上图块的显示
如果插入图块后图块所在的图层被冻结，则该冻结层不可见。删除图块后，图块原有的图层、线型、颜色依然存在。若在定义图块时图形中有被锁定或冻结的图层，则在插入新图中时自动被删除。

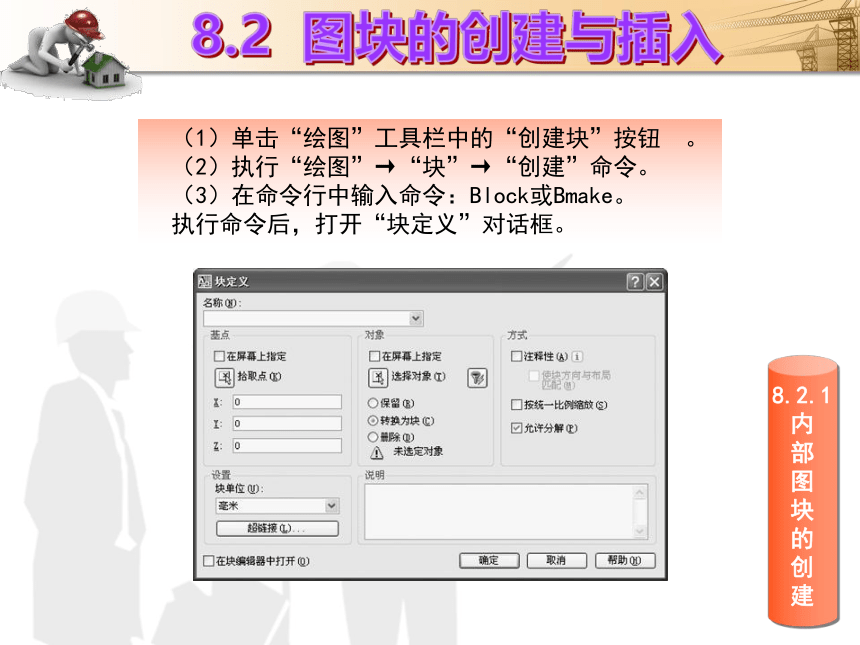

（1）单击“绘图”工具栏中的“创建块”按钮　。
（2）执行“绘图”→“块”→“创建”命令。?
（3）在命令行中输入命令：Block或Bmake。?
执行命令后，打开“块定义”对话框。
8.2.1
内
部
图
块
的
创
建
8.2.1
内
部
图
块
的
创
建
　图块的名称最多只能有255个字符，可以由英文字母、数字、各种货币符号、连接符号及下划线等字符组成。图块名不区分大小写。用户所定义的新图块名不能与已有的图块名相同。
8.2.2 外
部
图
块
的
创
建
在命令行中输入命令：Wblock。??
执行命令后，打开“写块”对话框。
8.2.3 利
用
命
令
插
入
图
块
（1）单击“绘图”工具栏或面板上的“插入块”按钮　。?
（2）执行“插入”→“块”命令。?
（3）在命令行中输入命令：Insert。?
执行命令后，打开“插入”对话框。
8.2.4 利
用
设
计
中
心
插
入
图
块
（1）单击“标准”工具栏中的“设计中心”按钮。?
（2）执行“工具”→“选项板”→“设计中心”命令。?
（3）在命令行中输入命令：Adcenter。?
　 执行命令后，打开“设计中心”对话框。
图块属性的应用
图块在插入的同时还可以附带一些文字信息，这些信息称为块属性，它们也是块的组成部分。属性不能脱离图块而单独存在，因此，在删除图块时，属性也会被删除。属性由属性标记和属性值两部分组成。要创建带有属性的图块，首先应该定义图块的属性，然后再创建。
8.3.1
定
义
图
块
属
性
（1）执行“绘图”→“块”→“定义属性”命?
（2）在命令行中输入命令：Attdef。?
　　执行命令后，打开“属性定义”对话框。
8.3.2
编
辑
图
块
属
性
1.创建图块之前
执行“修改”→“对象”→“文字”→“编辑”命令
（1）
在命令行中输入命令：Ddedit或Change。
（2）
在属性上双击
（3）
8.3.2
编
辑
图
块
属
性
（1）执行Ddedit命令后，命令行提示信息如下。?
　　选择注释对象或 ［放弃(U)］：　　
（选取定义的属性）?
选取完属性后，AutoCAD将打开“编辑属性定义”对话框。
8.3.2
编
辑
图
块
属
性
（2）执行Change命令后，命令行提示信息如下。?
　　选择对象：找到 1 个　　　（选取要修改的属性）
　　选择对象：　　　　　　　　（按Enter键）?
　　指定修改点或 ［特性(P)］：　　　　　　　　（输入属性文本新的插入点）?
　　输入新文字样式 ：　　（输入属性文本新的文字样式）?
　　指定新高度 <25.0000>：（指定属性文本的新高度）
　　指定新的旋转角度 <0>：　（指定属性文本新的旋转角度）?
　　输入新标记 <高程标注>：　（输入新属性标志）?
　　输入新提示 <请输入高程：>：　（输入新的提示?
　　输入新默认值 <±0.00>：　（输入属性新的默认值）
8.3.2
编
辑
图
块
属
性
2.创建图块之后
用户可以修改已经附着到块上的全部属性的值及其他特性。执行“修改”→“对象”→“属性”→“块属性管理器”命令，打开“块属性管理器”对话框。在“块”下拉列表框中选择要修改的块的名称，单击“编辑”按钮，弹出“编辑属性”对话框，在该对话框中对属性进行修改。
（1）单击“标准”工具栏中的“块编辑器”按钮。?
（2）执行“工具”→“块编辑器”命令。?
（3）在命令行中输入命令：Bedit。??
执行命令后，打开“编辑块定义”对话框。
要创建新的块定义，可在“要创建或编辑的块”文本框中输入新的块名称。要打开现有的块定义，可以在左侧<当前图形>的块列表框中选择需要的块，然后单击“确定”按钮，对话框关闭并打开块编辑器窗口，同时窗口左边显示“块编写选项板”。
