(共21张PPT)

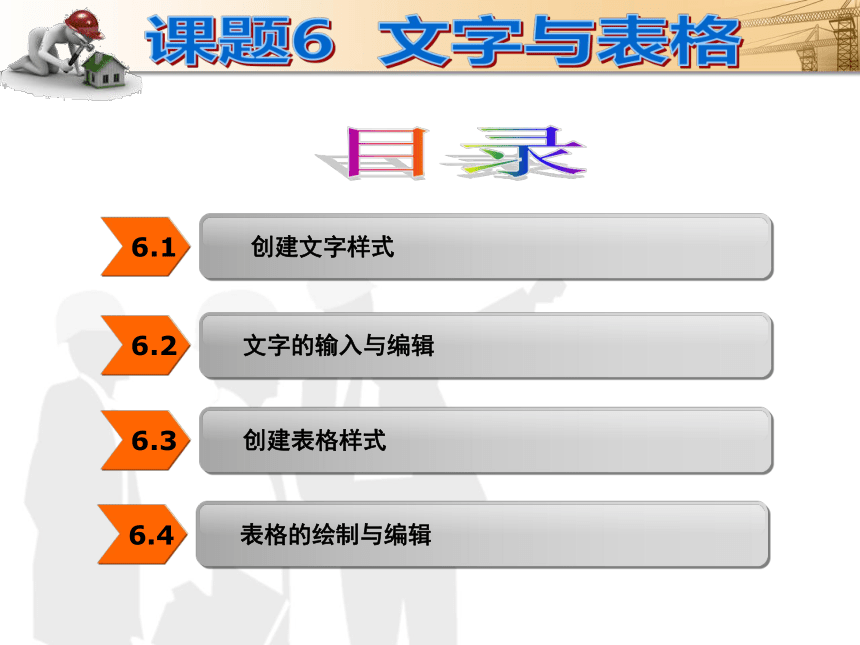

6.1
 创建文字样式
6.2
文字的输入与编辑
6.3
创建表格样式
6.4
表格的绘制与编辑

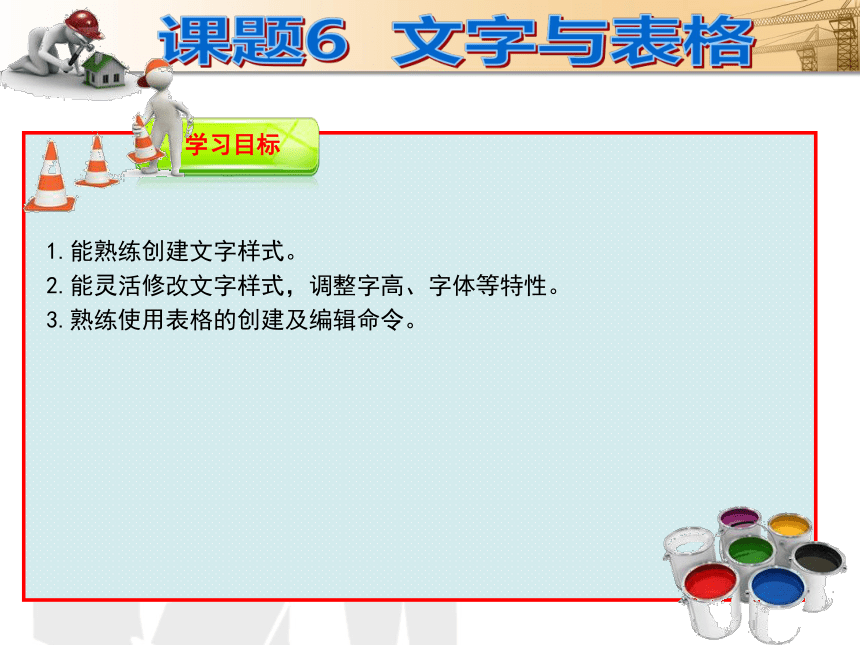

学习目标
1.能熟练创建文字样式。
2.能灵活修改文字样式,调整字高、字体等特性。
3.熟练使用表格的创建及编辑命令。

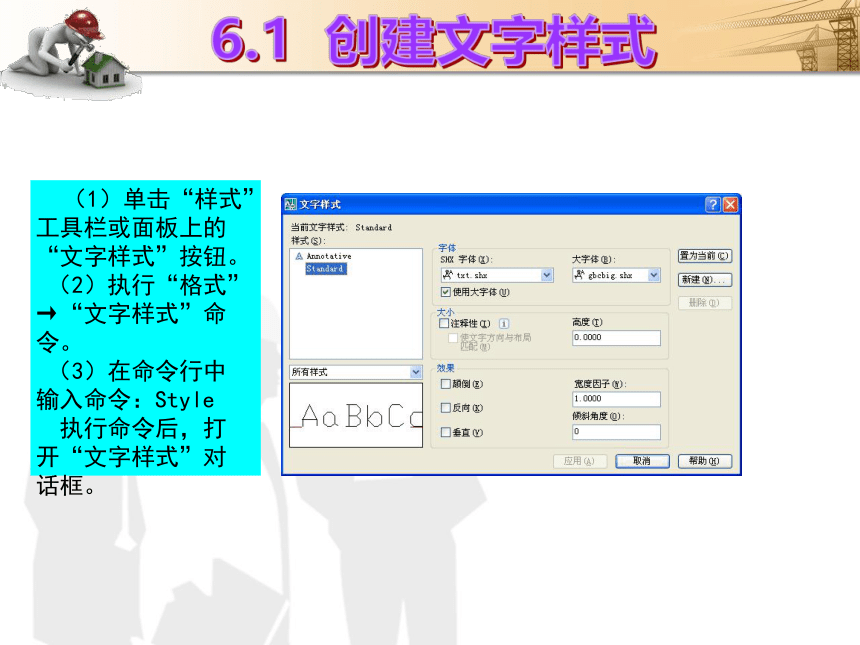

(1)单击“样式”工具栏或面板上的“文字样式”按钮。
(2)执行“格式”→“文字样式”命令。
(3)在命令行中输入命令:Style?
执行命令后,打开“文字样式”对话框。
6.2.1

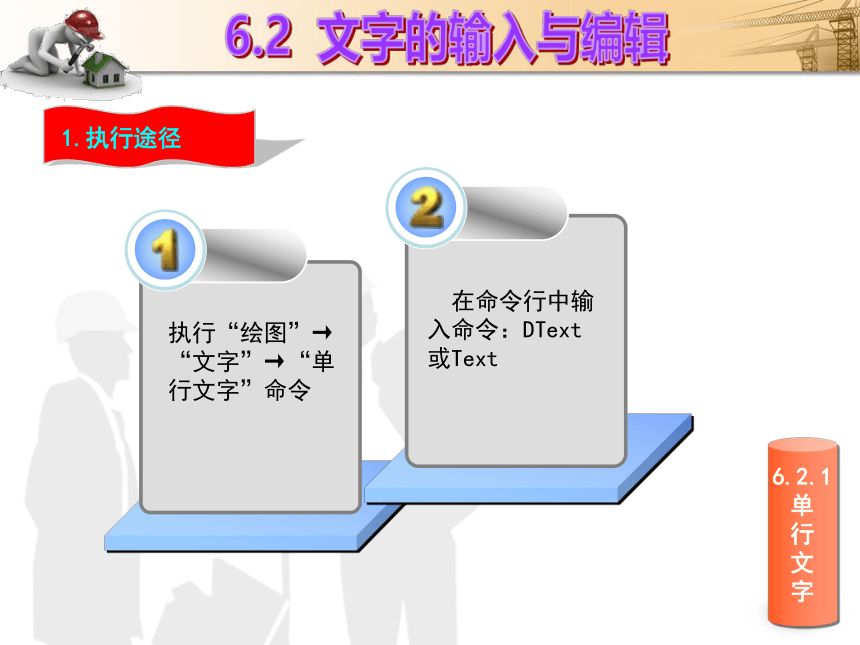

1.执行途径
执行“绘图”→“文字”→“单行文字”命令
在命令行中输入命令:DText或Text
6.2.1

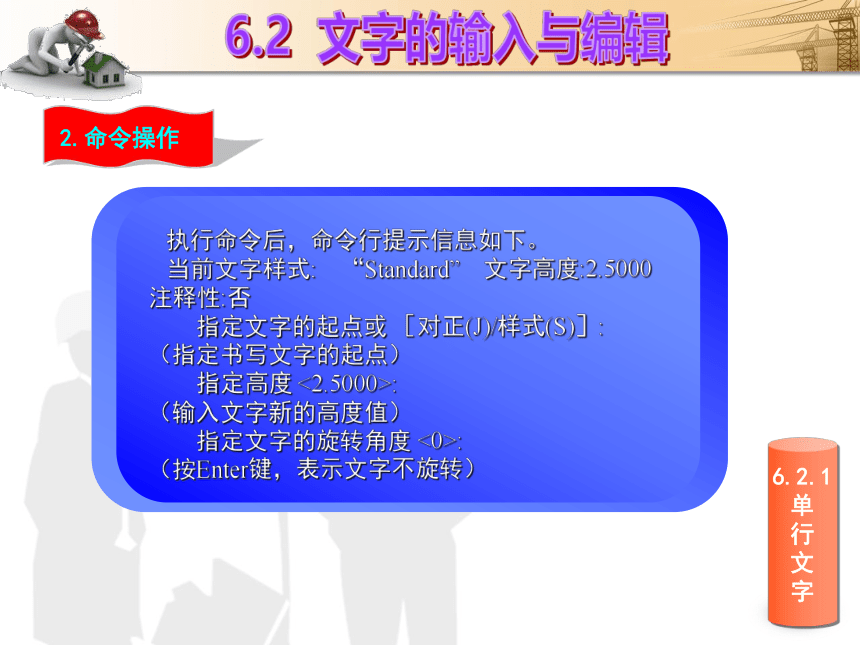

2.命令操作
执行命令后,命令行提示信息如下。?
当前文字样式: “Standard” 文字高度:2.5000 注释性:否?
  指定文字的起点或 [对正(J)/样式(S)]:     (指定书写文字的起点)?
  指定高度 <2.5000>:              (输入文字新的高度值)?
  指定文字的旋转角度 <0>:           (按Enter键,表示文字不旋转)

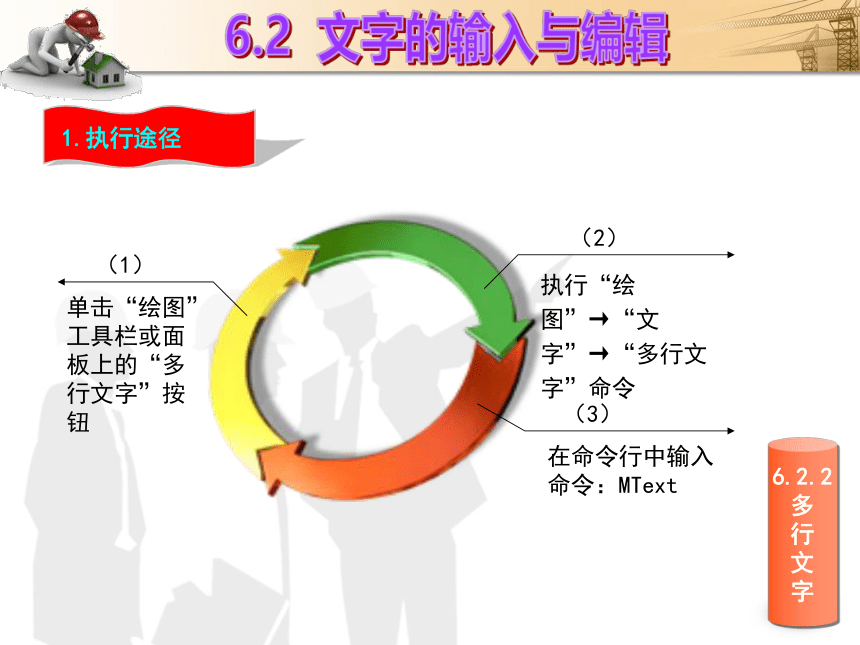

6.2.2




1.执行途径
单击“绘图”工具栏或面板上的“多行文字”按钮
(1)
执行“绘图”→“文字”→“多行文字”命令
(2)
在命令行中输入命令:MText
(3)
6.2.2

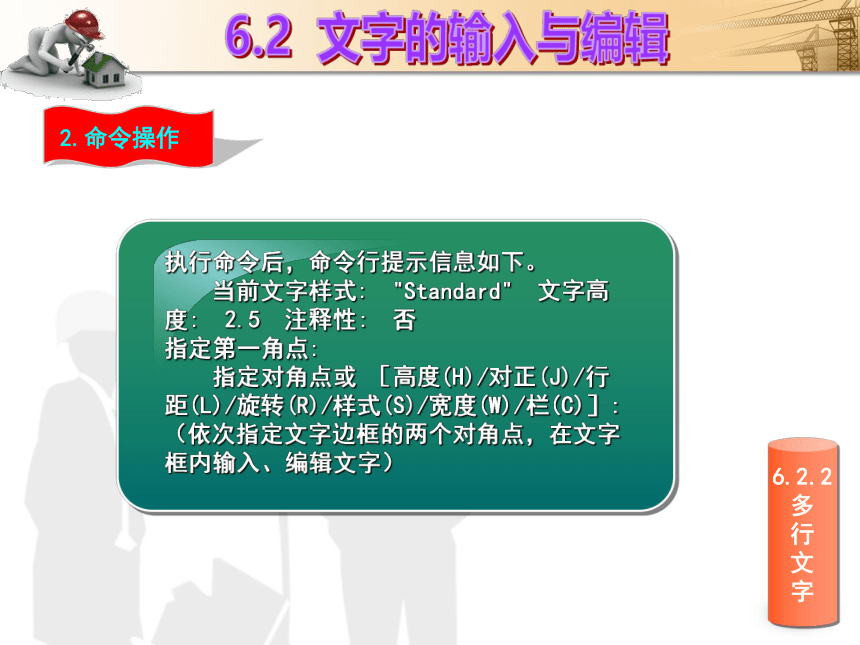

2.命令操作
执行命令后,命令行提示信息如下。?
  当前文字样式: "Standard" 文字高度: 2.5 注释性: 否?
指定第一角点:?
  指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)/栏(C)]:  (依次指定文字边框的两个对角点,在文字框内输入、编辑文字)
6.2.2

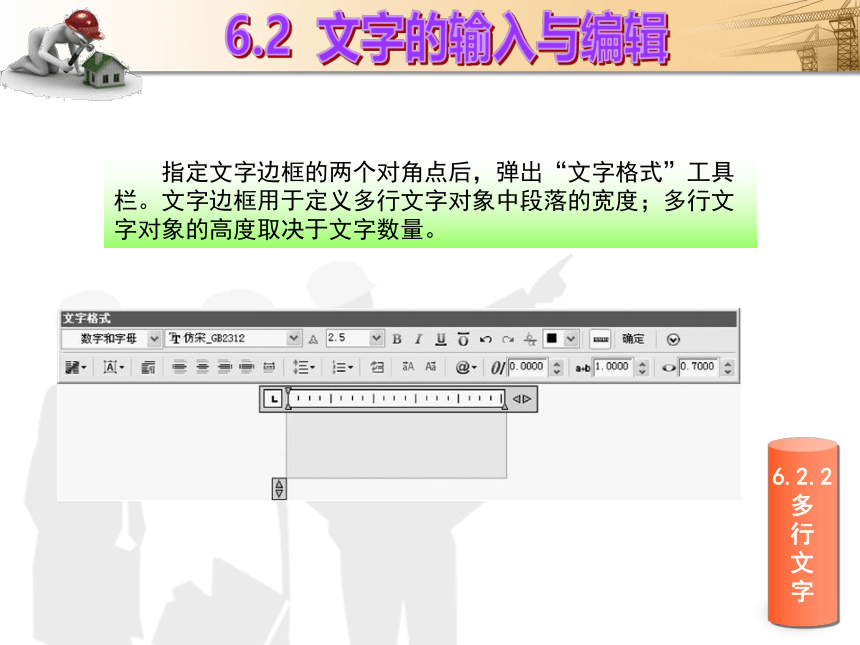

指定文字边框的两个对角点后,弹出“文字格式”工具栏。文字边框用于定义多行文字对象中段落的宽度;多行文字对象的高度取决于文字数量。
6.2.3




(1)
单击或双击
(2)
命令行方式
(3)
菜单方式
(4)
工具栏方式
(6)
夹点
(5)
“特性”选项板
1.执行途径
(2)执行“格式”→“表格样式”命令
(1)单击“样式”工具栏或面板上的“表格样式”按钮。
(3)命令行中输入命令:
MText。
2.命令操作
2.命令操作
6.4.1




(1)单击面板上的“表格”按钮。?
(2)执行“绘图”→“表格”命令。?
(3)在命令行中输入命令:Table。?
执行命令后,打开“插入表格”对话框
6.4.2




在编辑表格之前,要先选择编辑对象,方法有以下几种。?
(1)单击表格上的任意网格线,可以选中整个表格。?
(2)在表格单元内单击,可选中该单元。?
(3)若要选择多个相邻单元,可单击一个单元并在多个单元上拖动。另外,也可以先选中一个单元,再按住Shift键并在另一个单元内单击,此时这两个单元及其之间所有单元都被选中。
6.4.2




1.用夹点编辑表格
6.4.2




2.用“特性”选项板编辑表格
整个表格的“特性”选项板
表格单元的“特性”选项板
6.4.2




3.用快捷菜单编辑表格
整个表格的编辑快捷菜单
表格单元的编辑快捷菜单
6.4.2




3.用快捷菜单编辑表格
Eye-Catching Visual
(1)合并单元。
(2)修改单元边框样式
(3)行列操作
有些命令执行后,并没有改变图样的显示,这时可执行Regen命令,使图样重生。
6.4.2
