5.1
　创建和设置图层
5.2
应用图层

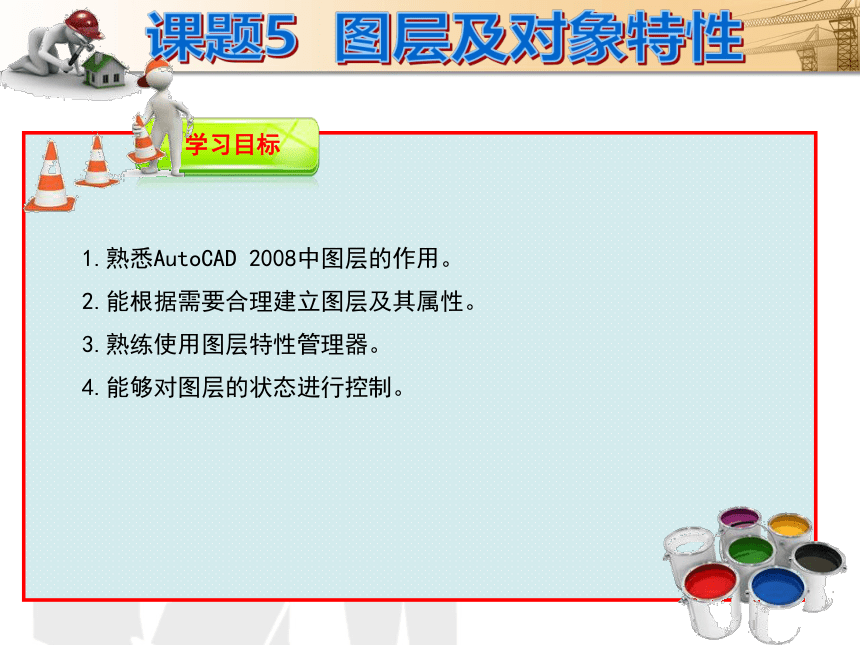

学习目标
1.熟悉AutoCAD 2008中图层的作用。
　 2.能根据需要合理建立图层及其属性。
　 3.熟练使用图层特性管理器。
　 4.能够对图层的状态进行控制。
5.1.1 创
建
图
层

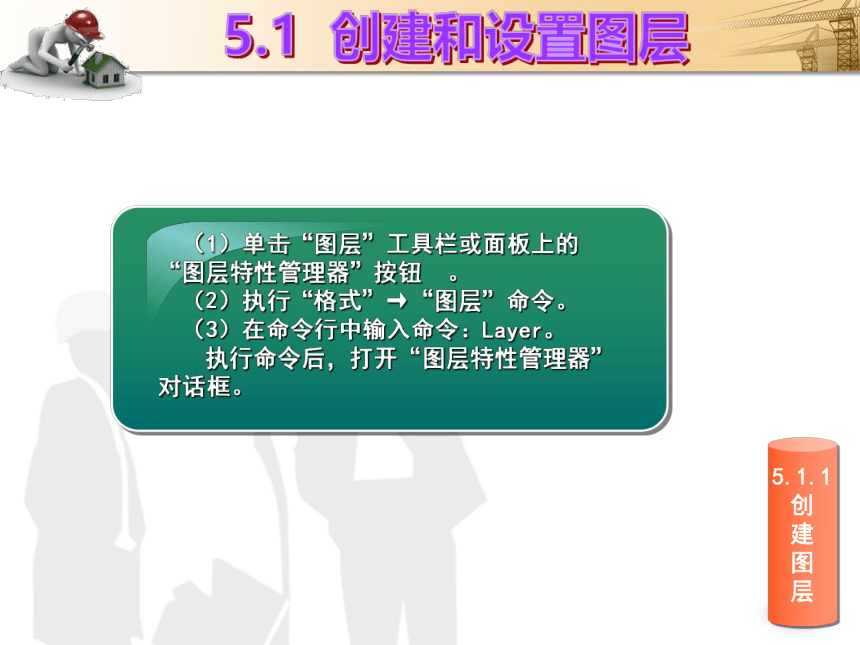

（1）单击“图层”工具栏或面板上的“图层特性管理器”按钮　。?
（2）执行“格式”→“图层”命令。?
（3）在命令行中输入命令：Layer。?
　 执行命令后，打开“图层特性管理器”对话框。
5.1.1 创
建
图
层
5.1.2　设
置
图
层
的
颜
色、线
型
和
线
宽

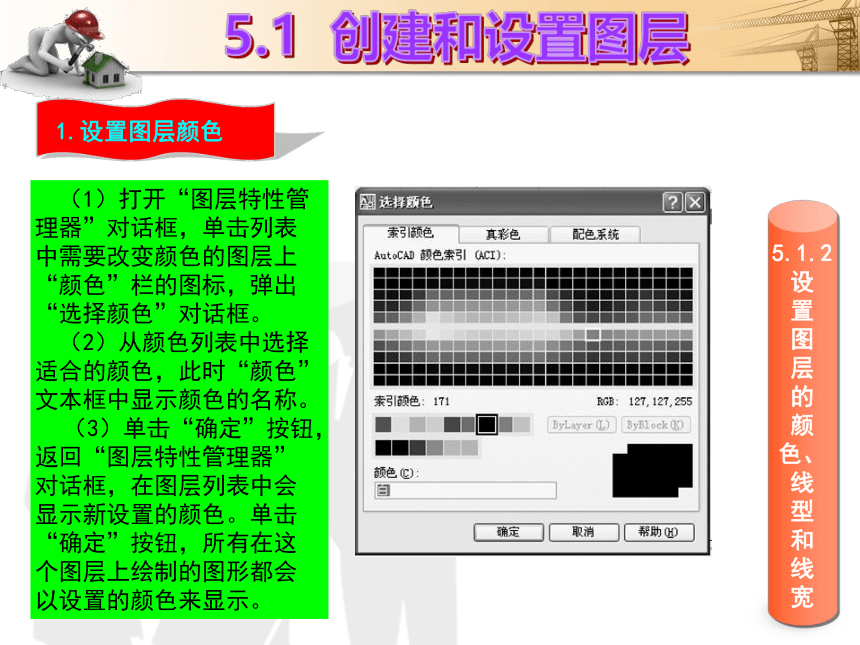

（1）打开“图层特性管理器”对话框，单击列表中需要改变颜色的图层上“颜色”栏的图标，弹出“选择颜色”对话框。?
（2）从颜色列表中选择适合的颜色，此时“颜色”文本框中显示颜色的名称。
（3）单击“确定”按钮，返回“图层特性管理器”对话框，在图层列表中会显示新设置的颜色。单击“确定”按钮，所有在这个图层上绘制的图形都会以设置的颜色来显示。
1.设置图层颜色
5.1.2　设
置
图
层
的
颜
色、线
型
和
线
宽

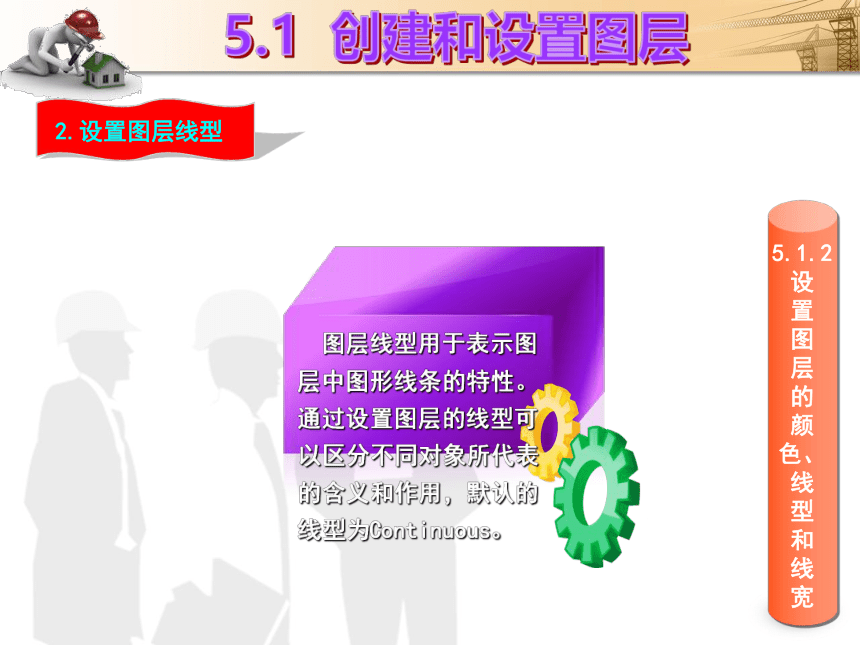

2.设置图层线型
图层线型用于表示图层中图形线条的特性。通过设置图层的线型可以区分不同对象所代表的含义和作用，默认的线型为Continuous。
5.1.2　设
置
图
层
的
颜
色、线
型
和
线
宽
3.设置图层线宽

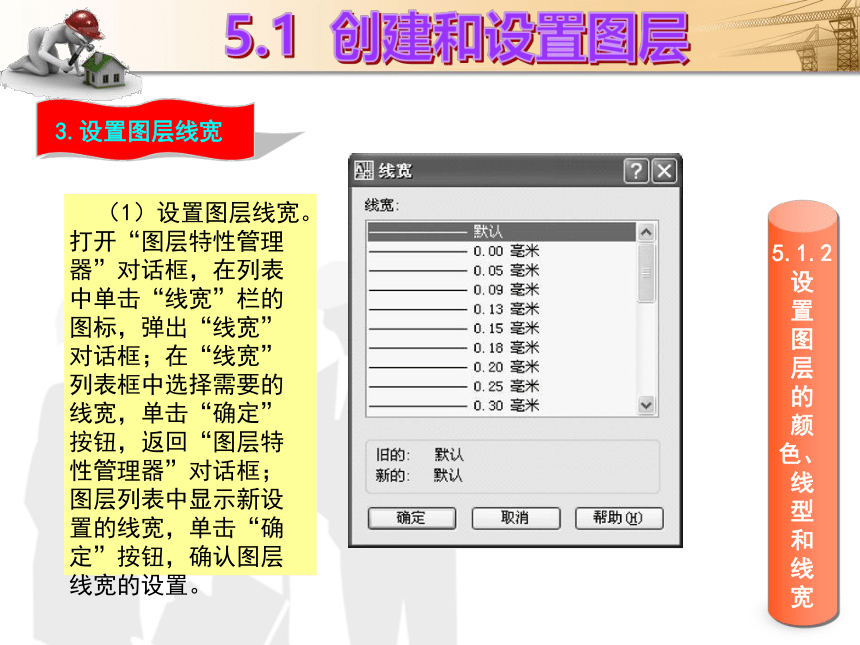

（1）设置图层线宽。打开“图层特性管理器”对话框，在列表中单击“线宽”栏的图标，弹出“线宽”对话框；在“线宽”列表框中选择需要的线宽，单击“确定”按钮，返回“图层特性管理器”对话框；图层列表中显示新设置的线宽，单击“确定”按钮，确认图层线宽的设置。
5.1.2　设
置
图
层
的
颜
色、线
型
和
线
宽

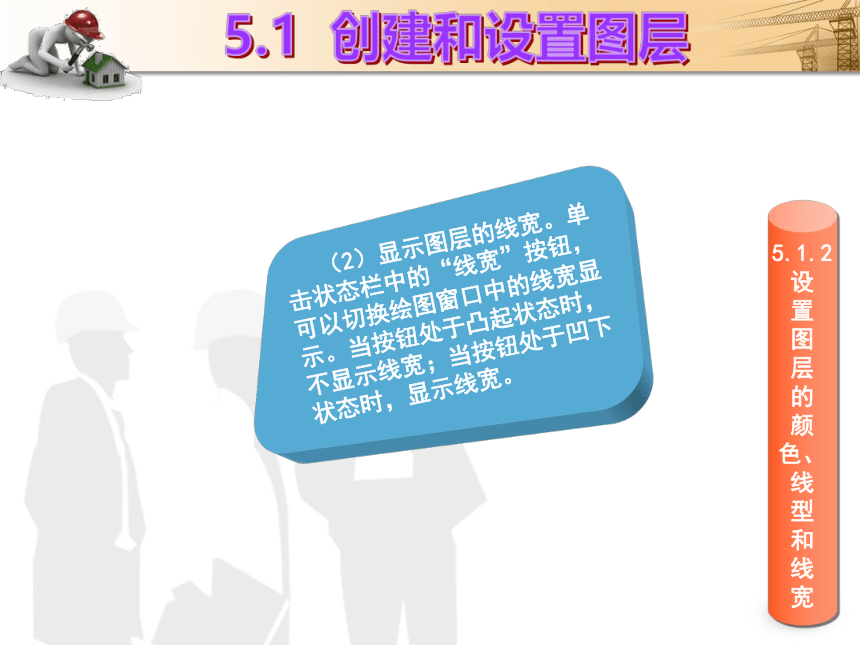

（2）显示图层的线宽。单击状态栏中的“线宽”按钮，可以切换绘图窗口中的线宽显示。当按钮处于凸起状态时，不显示线宽；当按钮处于凹下状态时，显示线宽。
5.2.1
控
制
图
层
的
显
示
状
态
1.打开与关闭
5.2.1
控
制
图
层
的
显
示
状
态
2.冻结与解冻
5.2.1
控
制
图
层
的
显
示
状
态
3.锁定与解锁
5.2.1
控
制
图
层
的
显
示
状
态
4.打印与不打印
5.2.2 设
置
当
前
图
层
利用“图层”工具栏设置当前图层
5.2.2 设
置
当
前
图
层
利用“图层特性管理器”对话框设置当前图层
5.2.1
控
制
图
层
的
显
示
状
态
2.设置对象图层为当前图层
在绘图窗口中选择已经设置图层的对象，然后在“图层”工具栏中单击“将对象的图层置为当前”按钮，该对象所在的图层即成为当前图层。
5.2.1
控
制
图
层
的
显
示
状
态
3.返回上一图层
在“图层”工具栏中单击“上一个图层”按钮，系统会按照设置的顺序自动重置上一次设置为当前图层的图层。
5.2.3 删
除
指
定
图
层
5.2.4 重
新
设
置
图
层
的
名
称
（1）
单击“图层”工具栏中的“图层特性管理器”按钮，打开“图层特性管理器”对话框。
（2）
在该对话框的图层列表中选择需要重命名的图层。
（3）
单击图层的名称使之变为文本编辑状态，输入新的名称，按Enter键，即可为图层重新设置名称。
5.2.4 重
新
设
置
图
层
的
名
称
重命名图层
