(共47张PPT)

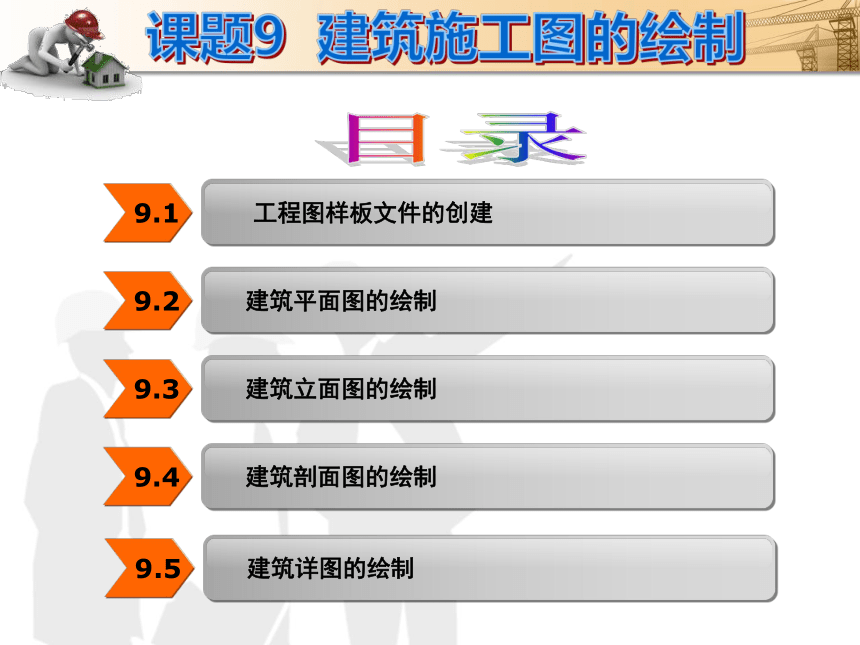

9.1

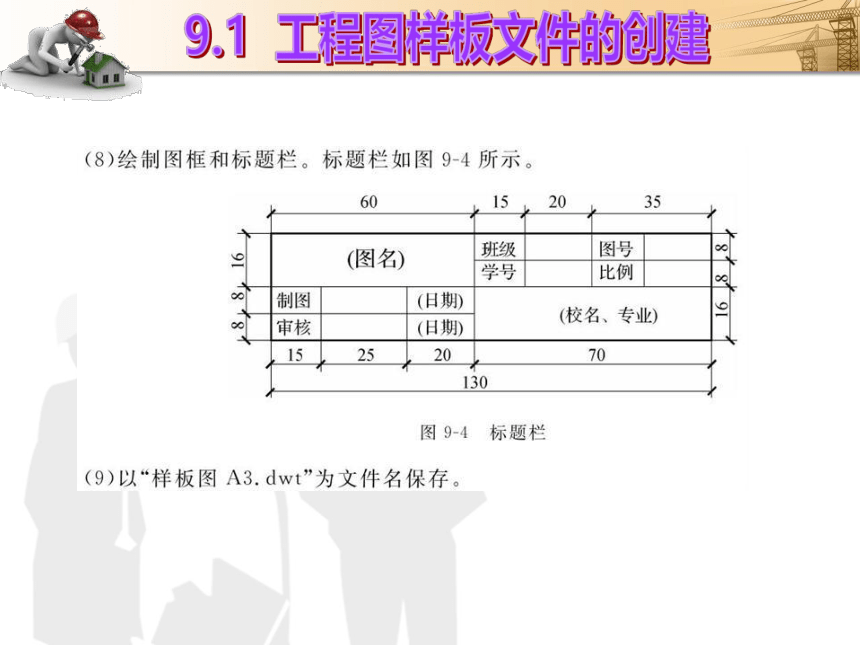

 工程图样板文件的创建
9.2
建筑平面图的绘制
9.3
建筑立面图的绘制
9.4
建筑剖面图的绘制
9.5
建筑详图的绘制

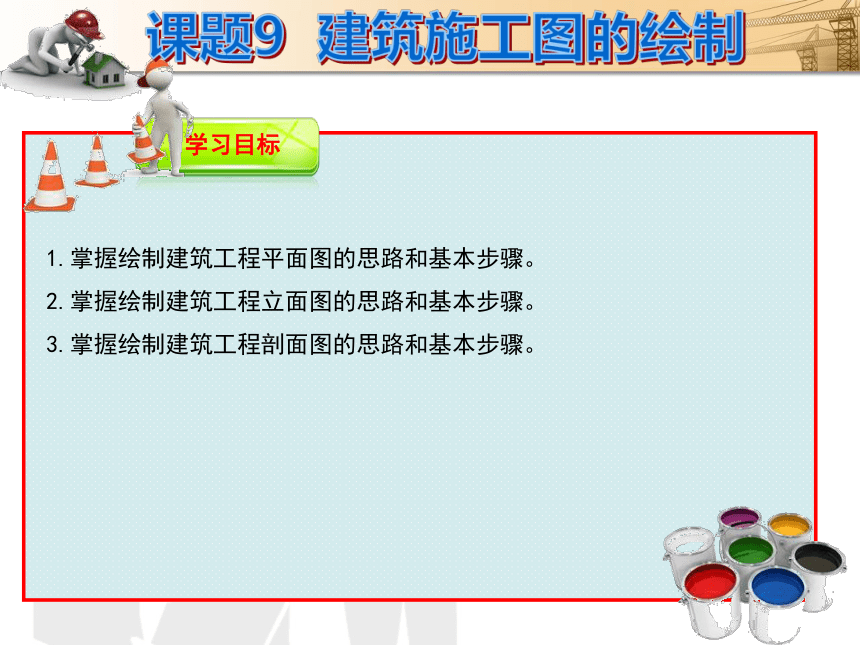

学习目标
1.掌握绘制建筑工程平面图的思路和基本步骤。
2.掌握绘制建筑工程立面图的思路和基本步骤。
3.掌握绘制建筑工程剖面图的思路和基本步骤。

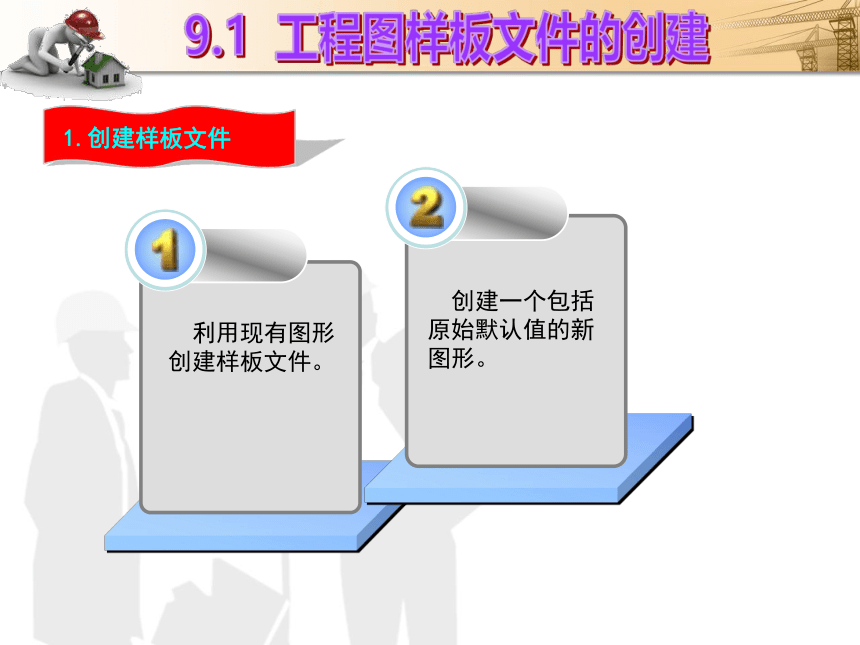

1.创建样板文件
利用现有图形创建样板文件。
创建一个包括原始默认值的新图形。
2.设置图形界限和单位

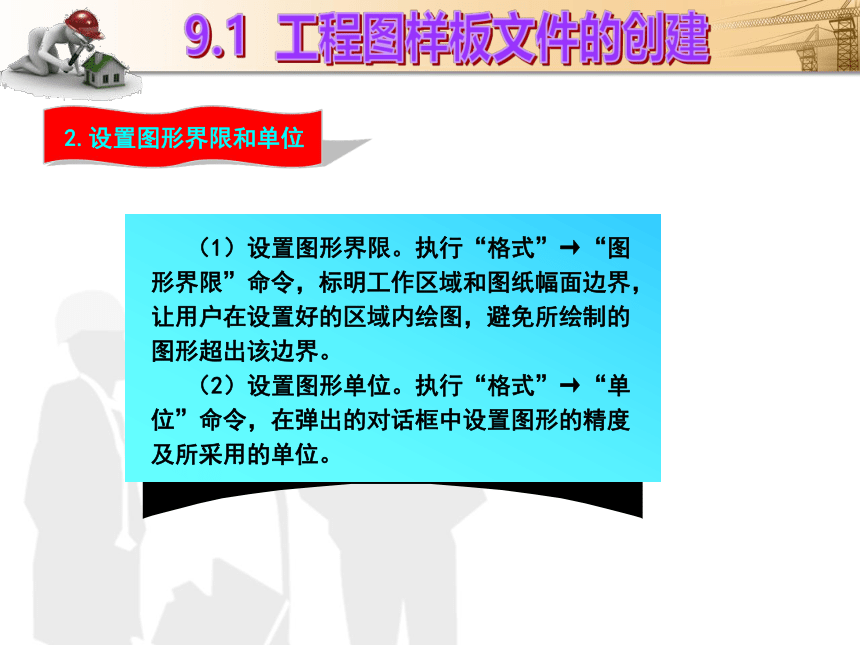

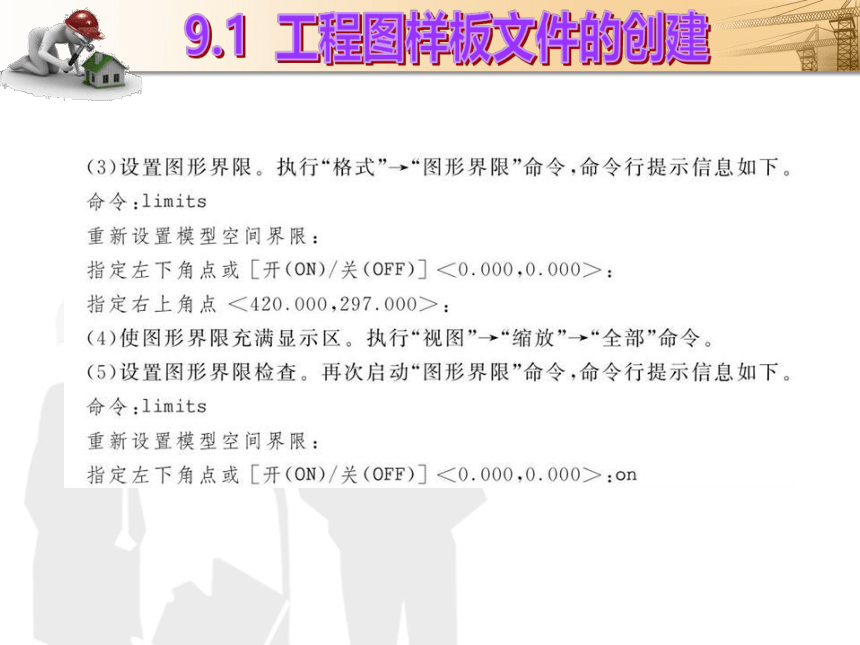

(1)设置图形界限。执行“格式”→“图形界限”命令,标明工作区域和图纸幅面边界,让用户在设置好的区域内绘图,避免所绘制的图形超出该边界。?
(2)设置图形单位。执行“格式”→“单位”命令,在弹出的对话框中设置图形的精度及所采用的单位。

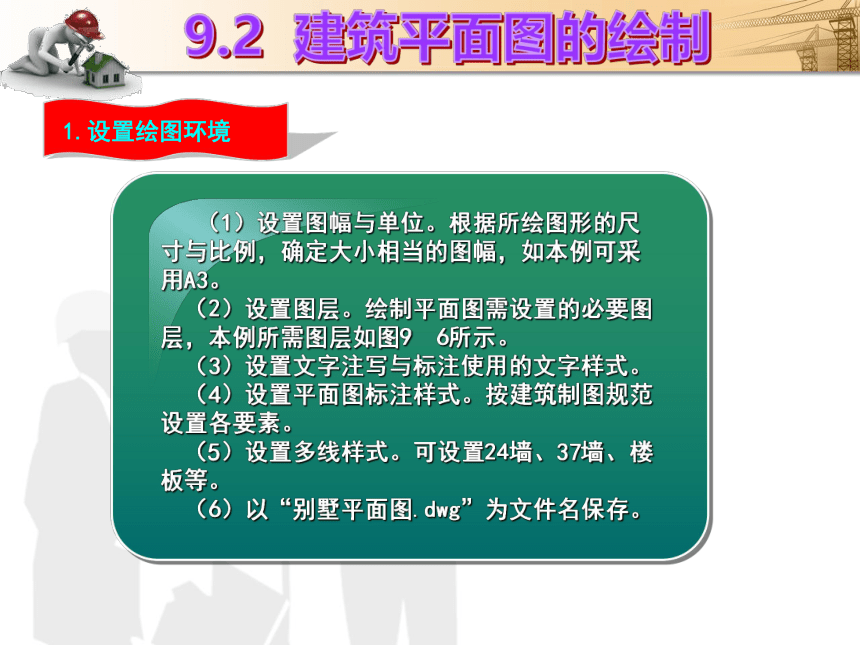

1.设置绘图环境
(1)设置图幅与单位。根据所绘图形的尺寸与比例,确定大小相当的图幅,如本例可采用A3。?
(2)设置图层。绘制平面图需设置的必要图层,本例所需图层如图9?6所示。?
(3)设置文字注写与标注使用的文字样式。
(4)设置平面图标注样式。按建筑制图规范设置各要素。?
(5)设置多线样式。可设置24墙、37墙、楼板等。?
(6)以“别墅平面图.dwg”为文件名保存。

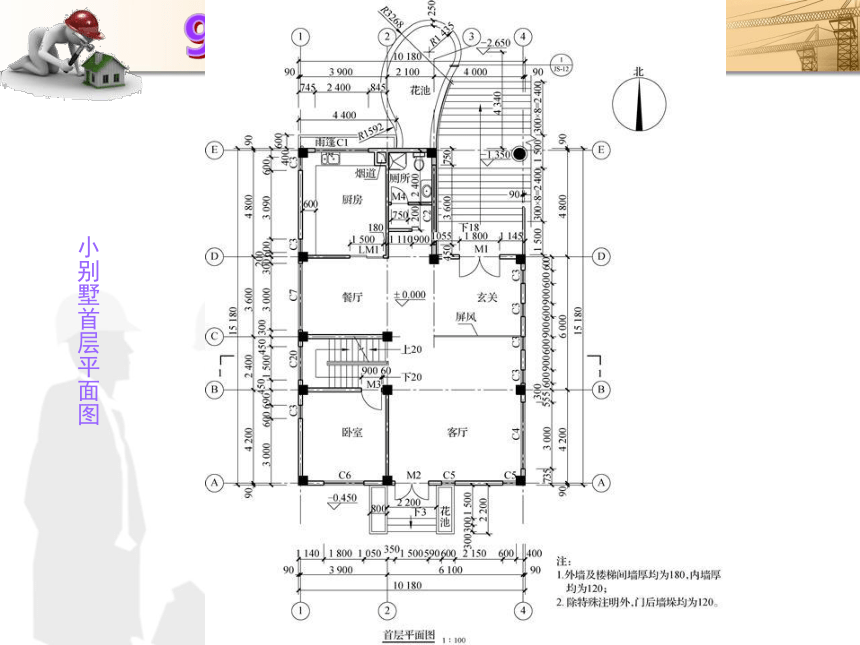

小别墅首层平面图

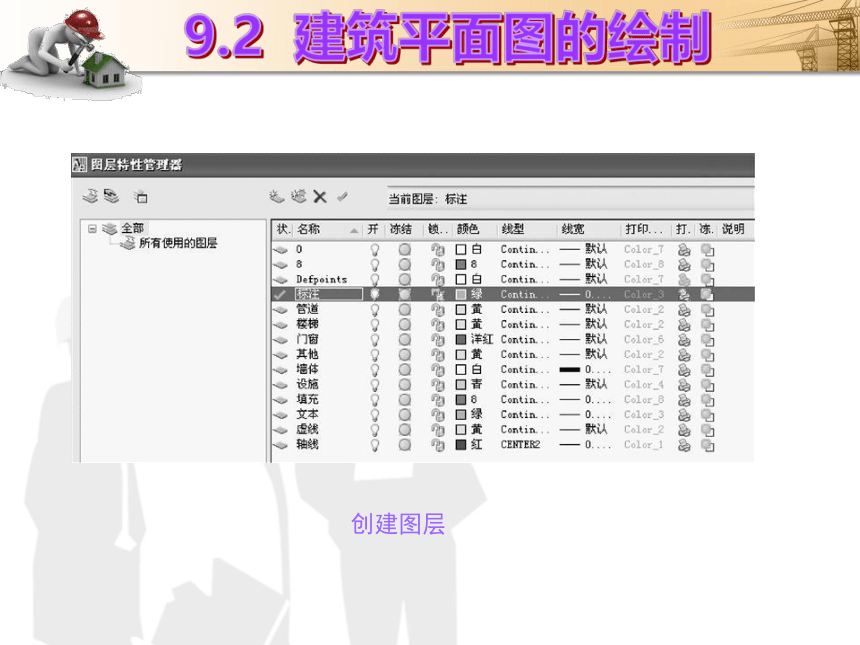

创建图层
2.绘制轴线
设“轴线”层为当前层,单击“绘图”工具栏中的“构造线”按钮,分别绘制一条水平构造线与垂直构造线。单击“修改”工具栏中的“偏移”按钮,按别墅轴线尺寸偏移轴线,得到图所示的轴网。
3.绘制墙线
捕捉交点,设“墙体”层为当前层,使用“多段线”命令在相应位置上绘制墙线,并使用多段线编辑器进行编辑,绘制结果如图9-8所示。
4.开门窗洞口与插入门床块
(1)设“门窗”层为当前层,使用“矩形”“直线”命令绘制门窗(按门窗定位线和门窗表绘制),并将其分别创建成块。?
(2)分解墙线,执行“修改”→“修剪”命令,修剪门窗洞口。?
(3)单击“绘图”工具栏中的“插入块”按钮,在弹出的对话框中浏览需要的图块,设定适宜的比例与角度,在相应位置上插入块。绘制结果如图所示
5.绘制台阶、散水和内部楼梯
使用“直线”“偏移”“阵列”等命令,按尺寸绘制台阶、散水和内部楼梯,绘制结果如图9-10所示。
6.绘制厨卫设施
可按详图直接绘制,也可以用插入块的方式实现,绘制结果如图9-11所示。
3.1.2




线
7.添加文字说明
使用“单行文字”工具书写各门窗号码
使用“单行文字”工具书写各房间名称
使用“单行文字”工具书写各细部做法
1.
2.
3.
 如果添加的文字显示为“?”,则说明文字样式不对,需重新设置文字样式。
8.尺寸标注
利用“直线”“偏移”命令、捕捉辅助绘图工具,运用“捕捉自”功能,定位、绘制外部尺寸标注辅助线,在“标注”层上进行尺寸标注,主要标注外部尺寸、内部尺寸,注写标高及添加剖切符号。
(1)插入A3图框并修改完善文字内容
9.添加图框并打印输出
(2)在模型或图纸空间打印输出
别墅立面图
1.设置绘图环境
在“标准”工具栏中单击“新建”按钮,以A3.dwt作为样板新建一个图形文件,增加绘制立面图必需的图层。在“标准”工具栏中单击“保存”按钮,在弹出的“图形另存为”对话框中选择保存位置,将文件命名为“别墅立面图.dwg”,单击“保存”按钮,绘图环境设置完毕。
2.建筑物定位
利用“直线”命令在“轴线”层上绘制纵向轴线和各建筑构(配)件的横向定位线,绘制结果如图9-14所示。
3.绘制别墅粗轮廓线
灵活运用“多段线”命令,选用适宜的编辑命令,在墙线层上绘制别墅外部轮廓线。绘制结果如图9-15所示。
4.绘制别墅细轮廓线
在“投影线”层上,使用“多段线”“直线”命令绘制别墅细轮廓线并进行适当编辑后,绘制结果如图9-16所示。
5.绘制门窗
参照平面图与门窗表,灵活运用绘图与编辑命令绘制门窗。绘制结果如图9-17所示。
6.填充墙面
填充别墅墙面装饰材料
7.尺寸标注与文字标注
构建尺寸标注
3
1
5
4
2
标高标注
定位轴线
索引符号注写
文字标注
8.添加图框并打印输出
添加A4图框,修改文字内容,最后打印输出。
别墅1-1剖面图
1.设置绘图环境
在“标准”工具栏中单击“新建”按钮,以A3.dwt作为样板新建一个图形文件,增加绘制剖面图必需的图层。单击“保存”按钮,在弹出的“图形另存为”对话框中选择保存位置,将图形命名为“别墅剖面图?.dwg?”,单击“保存”按钮,绘图环境设置完毕。
2.绘制定位线
(1)按平面图各轴线关系绘制各纵向轴线,并临时标好轴号。
(2)参照别墅立面图,绘制各主要横向构件的高度位置参考线,如楼面线、屋顶线、装饰顶线等,并临时作好标记。?
(3)对各横向位置线进行临时标注与标高注写,便于在之后的绘图过程中判别各构件间的关系。
3.绘制纵向构件
(1)设置“墙线”层为当前层,使用“多段线”命令,设置适宜的参数选项,绘制各剖切到的墙体。?
(2)使用“直线”“多段线”命令,在“投影线”层上绘制未剖切到的墙体。
4.绘制横向构件
(1)设置“墙线”层为当前层,使用“多段线”命令,设置适宜的参数选项,绘制各剖切到的墙体。?
(2)使用“直线”“多段线”命令,在“投影线”层上绘制未剖切到的墙体。
5.修剪窗洞、插入门窗块
(1)分解墙线,参照立面图在相应位置剪切窗洞。?
(2)插入门窗块。绘制结果如图923所示。
6.绘制楼梯、护栏与细部处理
(1)根据楼梯踏面宽度与踢面高度在楼梯间绘制楼梯。
(2)按护栏构造绘制护栏。?
(3)添加墙体截断线。绘制结果如图9-24所示。
7.尺寸与文字标注
按建筑制图规范要求进行尺寸标注、标高注写与构件做法说明,主要内容包括横向构件的位置关系、别墅总高度、各主要位置的标高及护栏做法说明等。
8.添加图框并打印输出
插入A4图框,并根据命令行提示输入正确的文字内容,打印输出。
别墅详图绘制结果
1.设置绘图环境
在“标准”工具栏中单击“新建”按钮,以A3.dwt作为样板新建一个图形文件,新建详图必需的图层。单击“保存”按钮,在弹出的“图形另存为”对话框中选择保存位置,将图形命名为“别墅详图.dwg”,单击“保存”按钮即可。
2.绘制墙线、装饰线
按所给尺寸,在“墙线”层上使用“多段线”命令绘制墙线。单击“修改”工具栏中的“偏移”按钮,设置距离,选择墙线进行偏移,然后把偏移后的线移动到“装饰线”层上。
3.绘制瓦与填充材料图例
(1)绘制铺瓦模型,使用“复制”或“阵列”命令进行编辑。?
(2)使用“绘图”→“图案填充”命令,在指定区域填充保温材料(AR?HBONE)、砖(LINE)、钢筋混凝土(LINE +AR?CONC)。
4.尺寸与文字标注
(2)注写标高文字。
(1)在“标注”层上,使用
尺寸标注相关命令进行尺寸标注。
(3)书写图名。
8.添加图框并打印输出
添加A4图框,以适当方式打印输出。
