(共16张PPT)

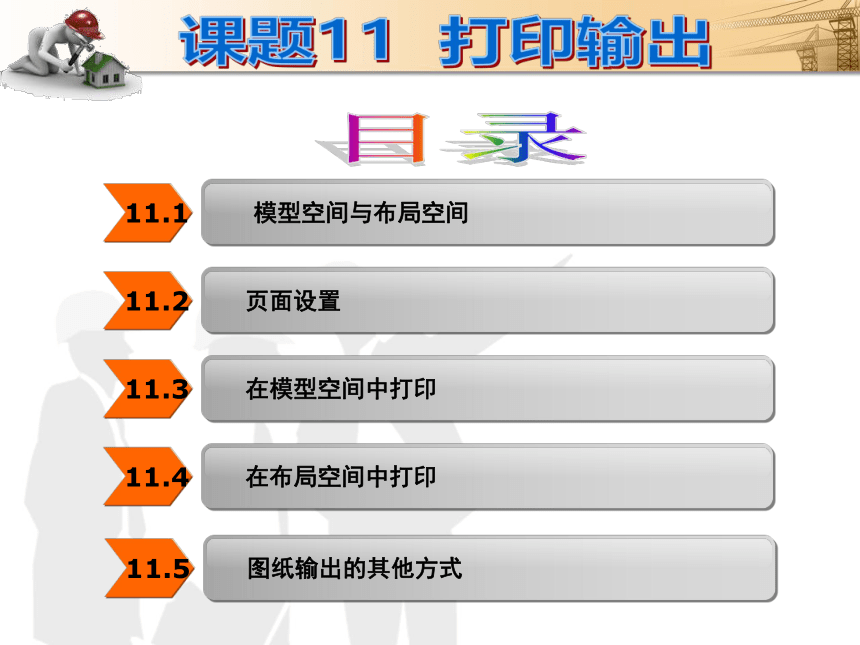

11.1
　模型空间与布局空间
11.2
页面设置
11.3
在模型空间中打印
11.4
在布局空间中打印
11.5
图纸输出的其他方式
学习目标
1.熟悉AutoCAD的打印环境。
2.掌握打印页面设置的使用方法。
3.能根据不同需要进行图纸的打印输出。

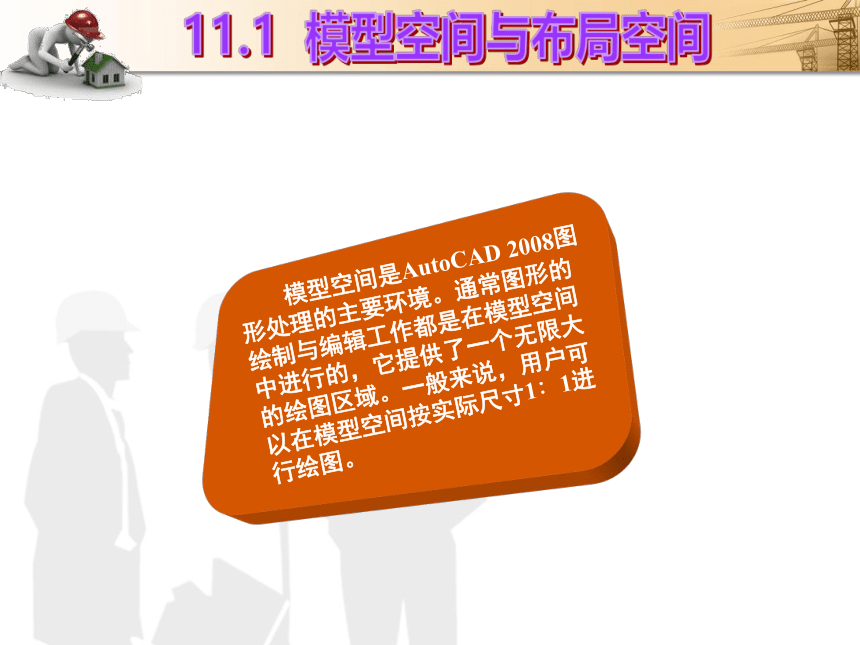

模型空间是AutoCAD 2008图形处理的主要环境。通常图形的绘制与编辑工作都是在模型空间中进行的，它提供了一个无限大的绘图区域。一般来说，用户可以在模型空间按实际尺寸1∶1进行绘图。

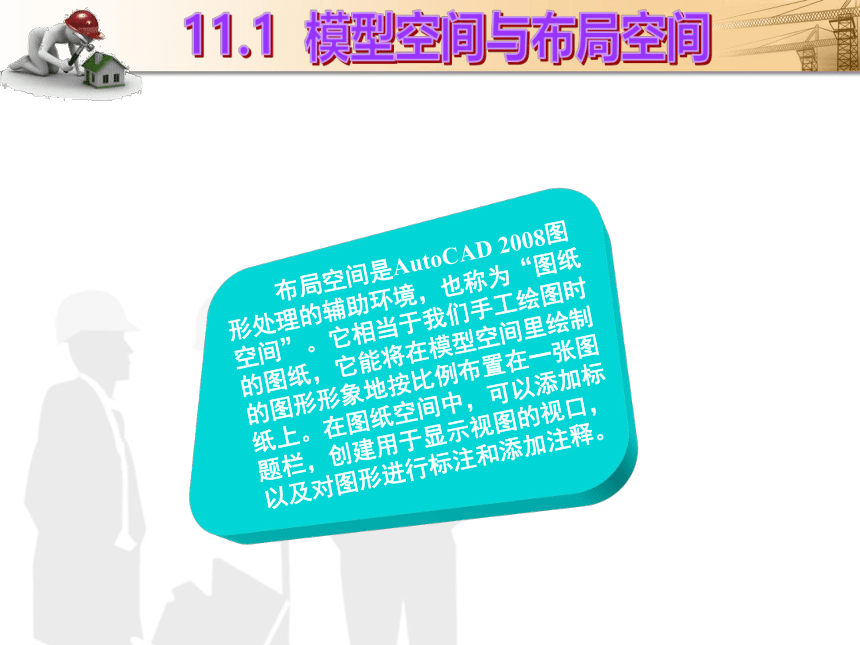

布局空间是AutoCAD 2008图形处理的辅助环境，也称为“图纸空间”。它相当于我们手工绘图时的图纸，它能将在模型空间里绘制的图形形象地按比例布置在一张图纸上。在图纸空间中，可以添加标题栏，创建用于显示视图的视口，以及对图形进行标注和添加注释。

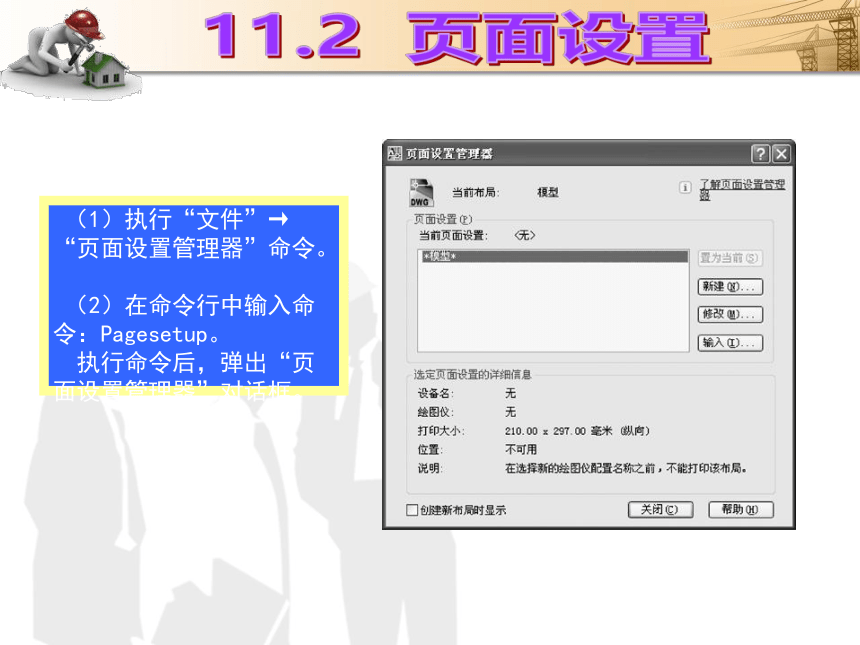

（1）执行“文件”→“页面设置管理器”命令。?
（2）在命令行中输入命令：Pagesetup。?
执行命令后，弹出“页面设置管理器”对话框。

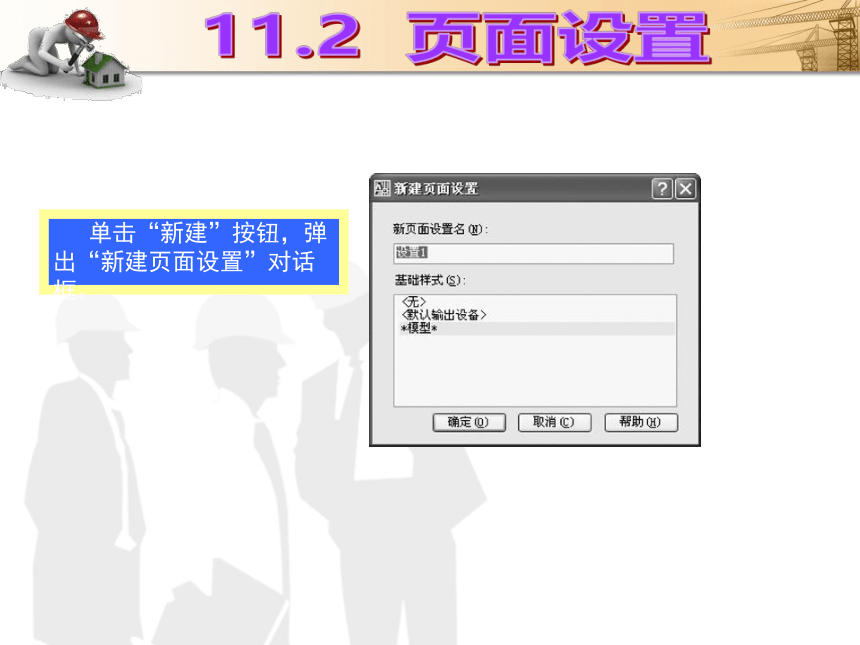

单击“新建”按钮，弹出“新建页面设置”对话框。
单击“确定”按钮，弹出“页面设置?模型”对话框，在此对话框中可以根据需要新建一个页面设置。
7.添加文字说明
执行“文件”→“打印”命令
单击“标准”工具栏中的“打印”按钮
在命令行中输入命令：Plot
1.
2.
3.
（1）右击“布局1”选项卡，在弹出的快捷菜单中选择“新建布局”命令，新建一个布局3，右击“布局3”，在弹出的快捷菜单中选择“重命名”命令，输入“剖面图”，一个名为“剖面图”的新布局就创建成功了，如图所示。
11.4.1
新
布
局
的
创
建
（2）执行“插入”→“布局”→“创建布局向导”命令，如图所示。
11.4.1
新
布
局
的
创
建
11.4.1
新
布
局
的
创
建
（3）在命令行中输入命令：Layoutwizard
11.4.2
布
局
的
设
置
布局1
11.4.2
布
局
的
设
置
浮动视口
（1）执行“文件”→“输出”命令。?
（2）在命令行中输入命令：Export。?
执行命令后，打开“输出数据”对话框。?　　　
　在对话框中设置文件的名称和保存路径，并在“文件类型”下拉列表框中选择相应的输出格式，然后单击“保存”按钮，即可将图形输出为所选格式的文件。
