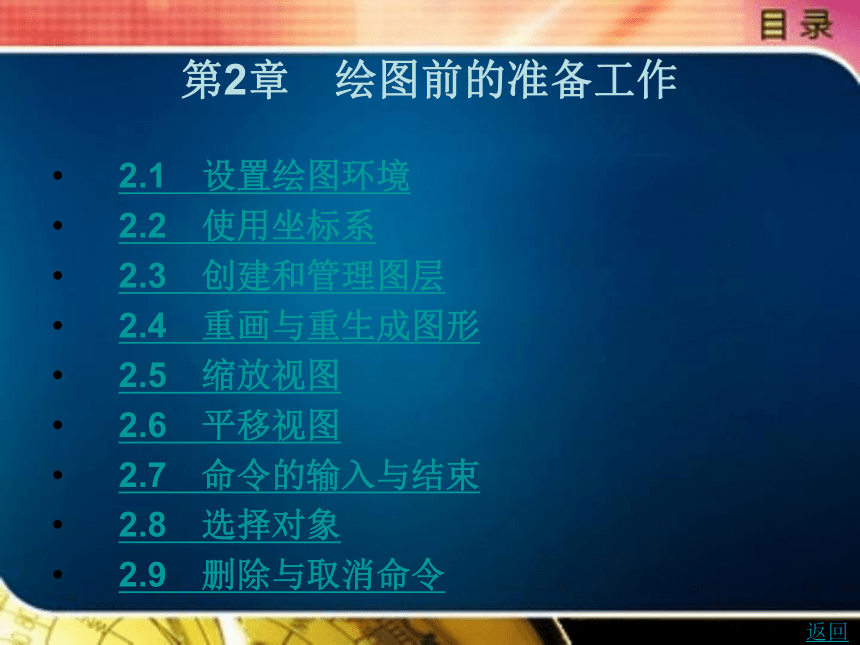

第2章 绘图前的准备工作
 2.1 设置绘图环境
 2.2 使用坐标系
 2.3 创建和管理图层
 2.4 重画与重生成图形
 2.5 缩放视图
 2.6 平移视图
 2.7 命令的输入与结束
 2.8 选择对象
 2.9 删除与取消命令
返回

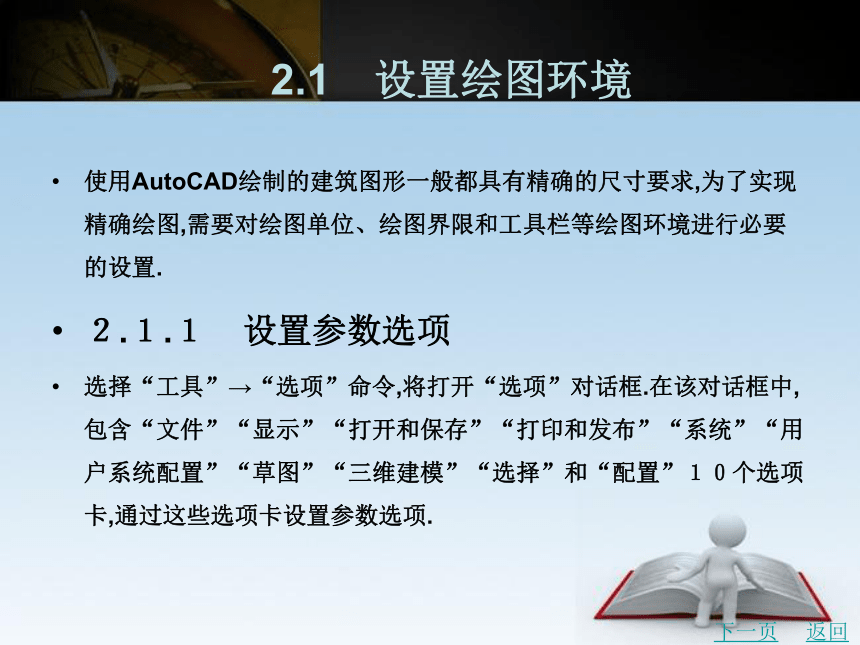

 2.1 设置绘图环境
使用AutoCAD绘制的建筑图形一般都具有精确的尺寸要求,为了实现精确绘图,需要对绘图单位、绘图界限和工具栏等绘图环境进行必要的设置.
2.1.1 设置参数选项
选择“工具”→“选项”命令,将打开“选项”对话框.在该对话框中,包含“文件”“显示”“打开和保存”“打印和发布”“系统”“用户系统配置”“草图”“三维建模”“选择”和“配置”10个选项卡,通过这些选项卡设置参数选项.
下一页
返回
 2.1 设置绘图环境
2.1.2 设置图形单位
在AutoCAD中,可以采用1∶1的比例因子绘制建筑图形,因此所有的直线、圆和其他对象都可以以真实大小来绘制.需要打印时,再按图纸大小进行缩放.
在AutoCAD中创建的所有对象都是根据图形单位进行测量的.因此在开始绘图前,必须基于要绘制的图形确定一个图形单位代表的实际大小.
启动命令的方式:
(1)命令:“Units”.
(2)下拉菜单:“格式”→“图形单位”.
上一页
下一页
返回
 2.1 设置绘图环境
启动该命令后,在打开的图2—1所示的“图形单位”对话框中,可以设定“长度”和“角度”的类型、精度及适合专业图的绘图单位.
2.1.3 设置图形界限
从理论上讲,AutoCAD的作图空间是无限大的.但设置绘图界限将有助于对图形的管理.图形界限限制了栅格和缩放的显示区域.系统默认的图形界限为一个矩形区域.
启动命令的方式:
(1)命令:“Limits”.
(2)下拉菜单:“格式”→“图形界限”.
上一页
下一页
返回
 2.1 设置绘图环境
启动后命令窗口的提示为:
指定左下角点或{开(oN)/关(oFF)}<0.000,0.000>:
指定右上角点<420.000,297.000>:
用户可回车接受默认值或输入新坐标值,以确定绘图的范围.设定图形界限后,系统绘图区没有任何变化,单击状态栏上的“栅格”按钮,可以栅格显示图形界限的范围.
“开(ON)”或“关(OFF)”选项用来设置能否在图形界限之外绘制图形.
上一页
下一页
返回
 2.1 设置绘图环境

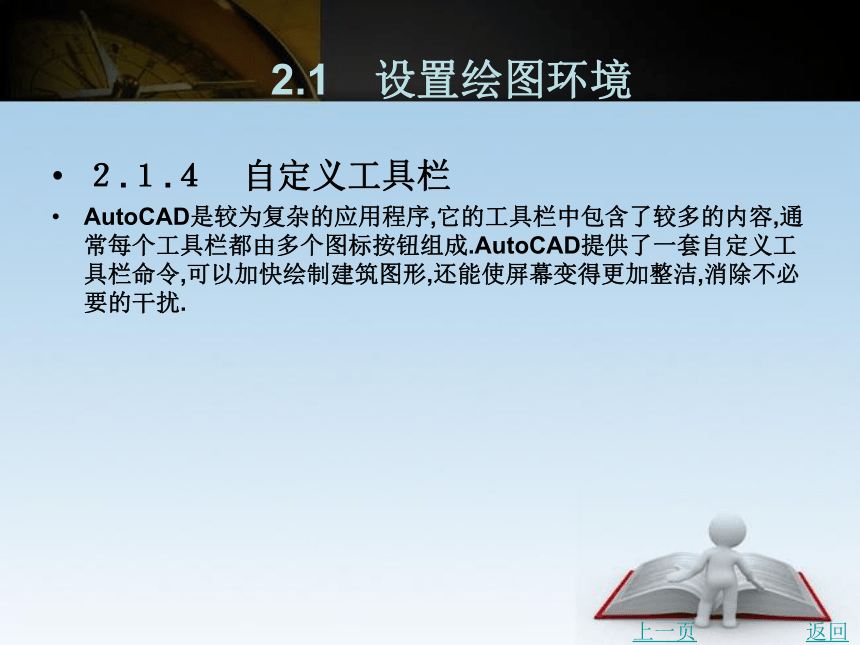

2.1.4 自定义工具栏
AutoCAD是较为复杂的应用程序,它的工具栏中包含了较多的内容,通常每个工具栏都由多个图标按钮组成.AutoCAD提供了一套自定义工具栏命令,可以加快绘制建筑图形,还能使屏幕变得更加整洁,消除不必要的干扰.
上一页
返回

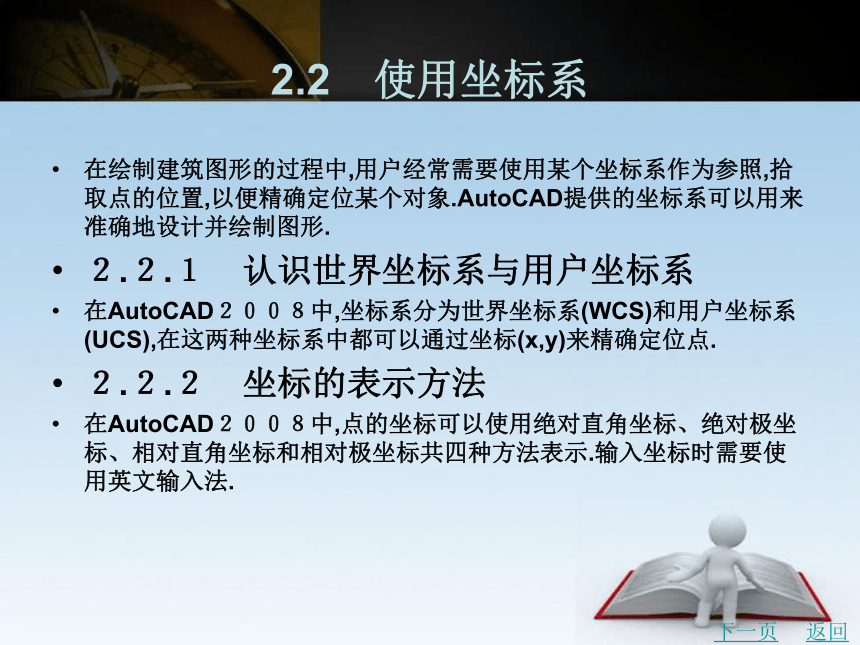

2.2 使用坐标系
在绘制建筑图形的过程中,用户经常需要使用某个坐标系作为参照,拾取点的位置,以便精确定位某个对象.AutoCAD提供的坐标系可以用来准确地设计并绘制图形.
2.2.1 认识世界坐标系与用户坐标系
在AutoCAD2008中,坐标系分为世界坐标系(WCS)和用户坐标系(UCS),在这两种坐标系中都可以通过坐标(x,y)来精确定位点.
2.2.2 坐标的表示方法
在AutoCAD2008中,点的坐标可以使用绝对直角坐标、绝对极坐标、相对直角坐标和相对极坐标共四种方法表示.输入坐标时需要使用英文输入法.
下一页
返回
2.2 使用坐标系

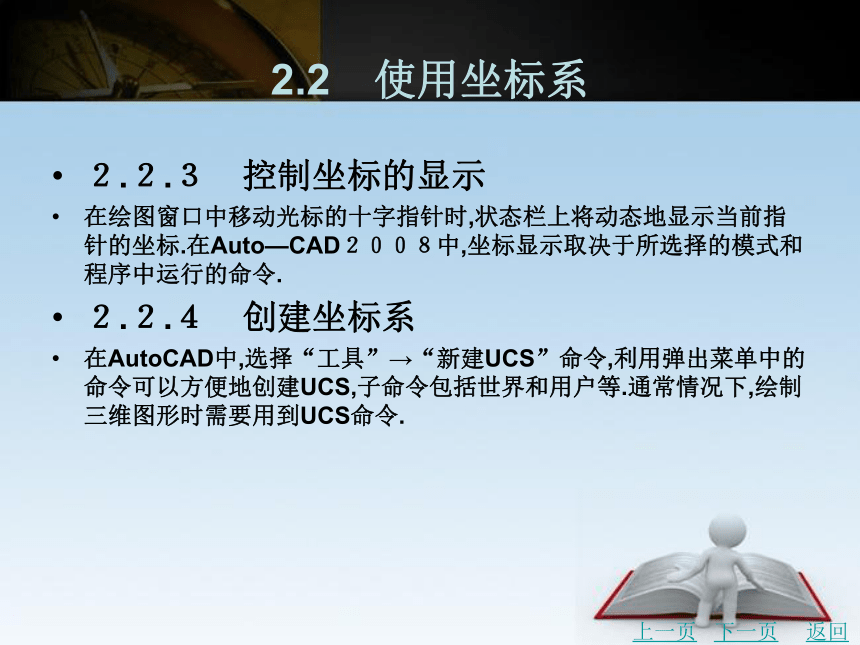

2.2.3 控制坐标的显示
在绘图窗口中移动光标的十字指针时,状态栏上将动态地显示当前指针的坐标.在Auto—CAD2008中,坐标显示取决于所选择的模式和程序中运行的命令.
2.2.4 创建坐标系
在AutoCAD中,选择“工具”→“新建UCS”命令,利用弹出菜单中的命令可以方便地创建UCS,子命令包括世界和用户等.通常情况下,绘制三维图形时需要用到UCS命令.
上一页
下一页
返回
2.2 使用坐标系

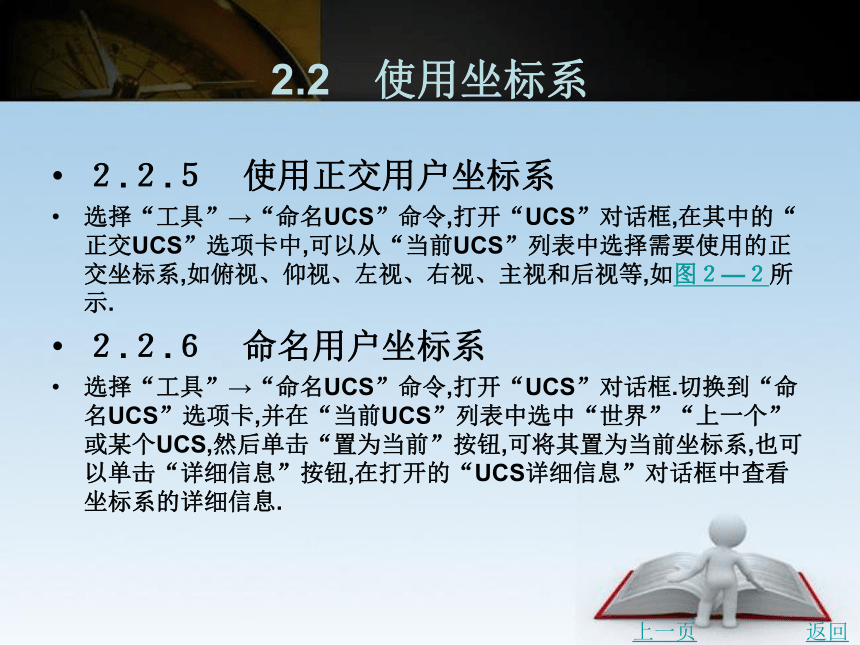

2.2.5 使用正交用户坐标系
选择“工具”→“命名UCS”命令,打开“UCS”对话框,在其中的“正交UCS”选项卡中,可以从“当前UCS”列表中选择需要使用的正交坐标系,如俯视、仰视、左视、右视、主视和后视等,如图2—2所示.
2.2.6 命名用户坐标系
选择“工具”→“命名UCS”命令,打开“UCS”对话框.切换到“命名UCS”选项卡,并在“当前UCS”列表中选中“世界”“上一个”或某个UCS,然后单击“置为当前”按钮,可将其置为当前坐标系,也可以单击“详细信息”按钮,在打开的“UCS详细信息”对话框中查看坐标系的详细信息.
上一页
返回

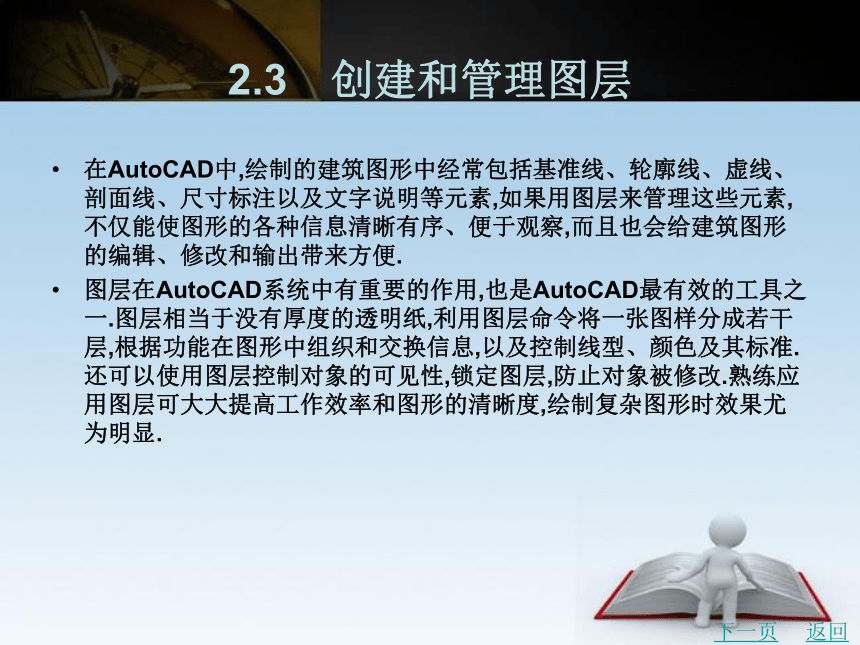

2.3 创建和管理图层
在AutoCAD中,绘制的建筑图形中经常包括基准线、轮廓线、虚线、剖面线、尺寸标注以及文字说明等元素,如果用图层来管理这些元素,不仅能使图形的各种信息清晰有序、便于观察,而且也会给建筑图形的编辑、修改和输出带来方便.
图层在AutoCAD系统中有重要的作用,也是AutoCAD最有效的工具之一.图层相当于没有厚度的透明纸,利用图层命令将一张图样分成若干层,根据功能在图形中组织和交换信息,以及控制线型、颜色及其标准.还可以使用图层控制对象的可见性,锁定图层,防止对象被修改.熟练应用图层可大大提高工作效率和图形的清晰度,绘制复杂图形时效果尤为明显.
下一页
返回
2.3 创建和管理图层

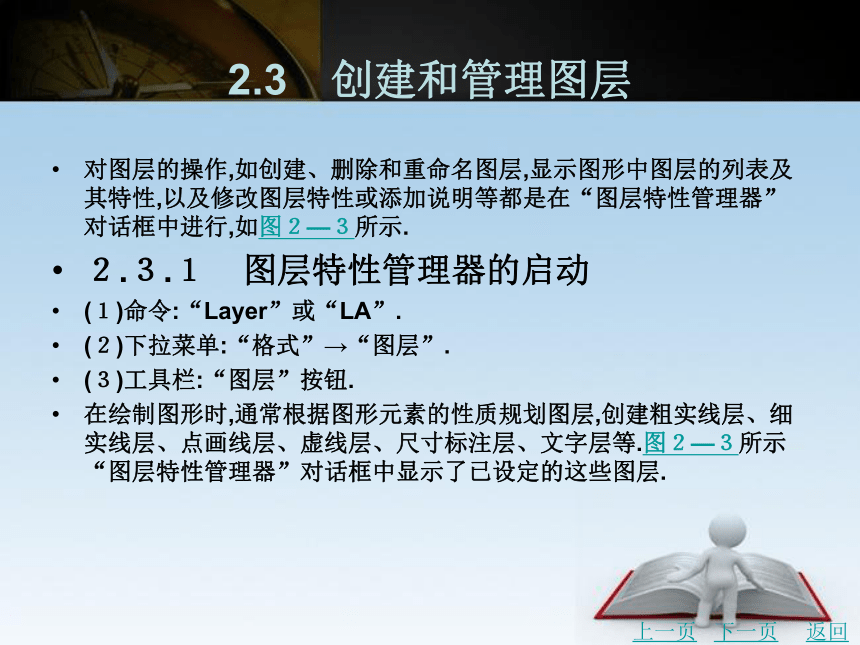

对图层的操作,如创建、删除和重命名图层,显示图形中图层的列表及其特性,以及修改图层特性或添加说明等都是在“图层特性管理器”对话框中进行,如图2—3所示.
2.3.1 图层特性管理器的启动
(1)命令:“Layer”或“LA”.
(2)下拉菜单:“格式”→“图层”.
(3)工具栏:“图层”按钮.
在绘制图形时,通常根据图形元素的性质规划图层,创建粗实线层、细实线层、点画线层、虚线层、尺寸标注层、文字层等.图2—3所示“图层特性管理器”对话框中显示了已设定的这些图层.
上一页
下一页
返回
2.3 创建和管理图层

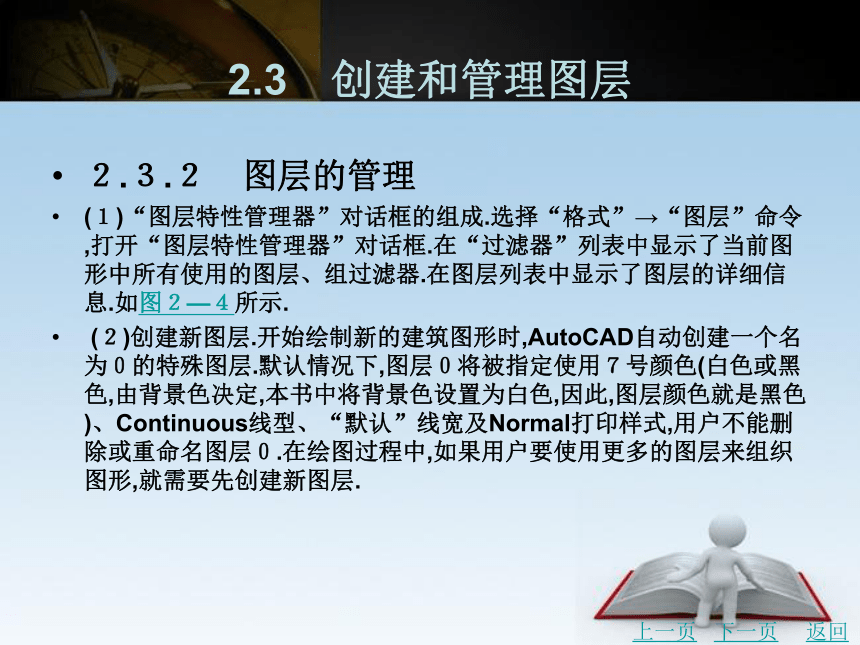

2.3.2 图层的管理
(1)“图层特性管理器”对话框的组成.选择“格式”→“图层”命令,打开“图层特性管理器”对话框.在“过滤器”列表中显示了当前图形中所有使用的图层、组过滤器.在图层列表中显示了图层的详细信息.如图2—4所示.
(2)创建新图层.开始绘制新的建筑图形时,AutoCAD自动创建一个名为0的特殊图层.默认情况下,图层0将被指定使用7号颜色(白色或黑色,由背景色决定,本书中将背景色设置为白色,因此,图层颜色就是黑色)、Continuous线型、“默认”线宽及Normal打印样式,用户不能删除或重命名图层0.在绘图过程中,如果用户要使用更多的图层来组织图形,就需要先创建新图层.
上一页
下一页
返回
2.3 创建和管理图层
(3)设置图层颜色.颜色在建筑图形中具有非常重要的作用,可用来表示不同的建筑元素、功能和区域.图层的颜色实际上是图层中图形对象的颜色.每个图层都拥有自己的颜色,对不同的图层可以设置相同的颜色,也可以设置不同的颜色,绘制复杂图形时就可以通过颜色很容易地区分建筑图形的各种元素.如图2—5所示.
(4)使用与管理线型.线型是指图形基本元素中线条的组成和显示方式,如虚线和实线等.在AutoCAD中既有简单线型,也有由一些特殊符号组成的复杂线型,以满足不同国家标准或行业标准的使用要求.
(5)设置图层线宽.线宽设置就是改变线条的宽度.在AutoCAD中,使用不同宽度的线条表现建筑图形的大小或类型,可以提高图形的表达能力和可读性.如图2—6所示.
上一页
下一页
返回
2.3 创建和管理图层
(6)设置图层特性.使用图层绘制建筑图形时,新的建筑图形对象的各种特性将默认为随层,由当前图层的默认设置决定.用户可以单独设置对象的特性,新设置的特性将覆盖原来随层的特性.在“图层特性管理器”对话框中,每个图层都包含状态、名称、打开/关闭、冻结/解冻、锁定/解锁、线型、颜色、线宽和打印样式等特性.在AutoCAD2008中,可以显示或隐藏图层的各种特性,只需右击图层列表的标题栏,在弹出的快捷菜单中选择或取消选择相应的特性命令即可.
(7)设置为当前层.要在某一图层上作图,应先将该层置为当前层,即在“图层特性管理器”中选定该层后,单击“置为当前”按钮;也可在“图层”工具栏的“图层”下拉菜单中直接选取某一层,即可将其置为当前层.
上一页
下一页
返回
2.3 创建和管理图层
(8)转换图层.使用“图层转换器”可以转换图层,实现建筑图形的标准化和规范化.“图层转换器”能够转换当前图形中的图层,使之与其他图形的图层结构或CAD标准文件相匹配.例如,当打开一个与本公司图层结构不一致的建筑图形时,可以使用“图层转换器”转换图层名称和属性,以符合本公司的建筑制图标准.
(9)改变对象所在图层.在实际绘图中,如果绘制完某一图形元素后,发现该元素并没有绘制在预先设置的图层上,这时可选中该图形元素,并在“面板”选项板的“图层”选项区域的“应用的过滤器”下拉列表框中选择预设图层名,即可改变对象所在图层.如图2—7所示.
上一页
下一页
返回
2.3 创建和管理图层
(10)使用图层工具管理.在AutoCAD2008中,使用图层管理工具可以更加方便地管理图层.选择“格式”→“图层工具”命令中的子命令,就可以通过图层工具来管理图层.在初学绘图的过程中,经常会发现明明已经将线型设置为虚线或点画线,但绘图区内却显示连续线,这是由于线型比例与设定的绘图边界不匹配造成的.遇到这种情况时,需要调整所选线型的比例,以便在屏幕上能够真实地反映出实体对象的线型.
上一页
返回
2.4 重画与重生成图形
在绘制和编辑建筑图形的过程中,屏幕上常常会留下建筑图形对象的拾取标记,这些临时标记并不是图形中的对象,有时会使当前图形画面显得混乱,这时就可以使用AutoCAD的重画与重生成图形功能清除这些临时标记.
2.4.1 重画图形
在AutoCAD中使用“重画”命令,系统将在显示内存中更新屏幕,消除临时标记.使用重画命令可以更新用户使用的当前视区.
下一页
返回
2.4 重画与重生成图形
2.4.2 重生成图形
重生成与重画在本质上是不同的,利用“重生成”命令可重生成屏幕,此时系统从磁盘中调用当前图形的数据,比“重画”命令执行速度慢,更新屏幕花费时间较长.在AutoCAD中,某些操作只有在使用“重生成”命令后才生效,如改变点的格式,类似人们所说的“刷新”.如果一直使用某个命令修改编辑图形,但该图形似乎看不出发生什么变化,此时就可使用“重生成”命令更新屏幕显示.
上一页
返回
 2.5 缩放视图
按一定比例、观察位置和角度显示的图形称为视图.在AutoCAD中,可以通过缩放视图来观察绘制的建筑图形.缩放视图可以增加或减少图形对象的屏幕显示尺寸,但对象的真实尺寸保持不变.
2.5.1 “缩放”菜单和工具栏
在AutoCAD中,选择“视图”→“缩放”命令中的子命令或使用“缩放”工具栏即可缩放视图,如图2—9所示.
2.5.2 实时缩放视图
选择“视图”→“缩放”→“实时”命令,或在“面板”选项板的“二维导航”选项区域中单击“实时缩放”按钮,即进入实时缩放模式.
下一页
返回
 2.5 缩放视图
在缩放视图的过程中,向上拖动光标可放大整个图形;向下拖动光标可缩小整个图形;释放鼠标后停止缩放.一般也可直接滑动鼠标滑轮来实时放大或缩小视图.
2.5.3 窗口缩放视图
选择“视图”→“缩放”→“窗口”命令,可以在屏幕上拾取两个对角点以确定一个矩形窗口,之后系统将矩形范围内的图形放大至整个屏幕.
在使用窗口缩放时,如果系统变量REGENAUTO设置为关闭状态,则与当前显示设置的界线相比,拾取区域显得过小.系统提示将重新生成图形,并询问是否继续下去,此时应单击“NO:”按钮,并重新选择较大的窗口区域.
上一页
下一页
返回
 2.5 缩放视图
2.5.4 动态缩放视图
选择“视图”→“缩放”→“动态”命令,可以动态缩放视图.当进入动态缩放模式时,在屏幕中将显示一个带“×”的矩形方框.单击鼠标左键,此时选择窗口中心的“×”消失,显示一个位于右边框的方向箭头,拖动鼠标可改变选择窗口的大小,以确定选择区域大小,最后按Enter键,即可缩放图形.
上一页
下一页
返回
 2.5 缩放视图
2.5.5 设置视图中心点
选择“视图”→“缩放”→“中心点”命令,在图形中指定一点,然后指定一个缩放比例因子或者指定高度值来显示一个新视图,而选择的点将作为该新视图的中心点.如果输入的数值比默认值小,则会增大图像;如果输入的数值比默认值大,则会缩小图像.
若要指定相对的显示比例,可输入带X的比例因子数值.例如,输入2X将显示比当前视图大两倍的视图.如果正在使用浮动视口,则可以输入XP相对于图纸空间进行比例缩放.
上一页
返回
2.6 平移视图
使用平移视图命令,可以重新定位建筑图形,以便看清建筑图形的其他部分.此时不会改变建筑图形中对象的位置或比例,而只改变视图.
2.6.1 “平移”菜单
选择“视图”→“平移”命令中的子命令,或在“面板”选项板的“二维导航”选项区域中单击“实时平移”按钮,或在命令行直接输入PAN命令,都可以平移视图.如图2—10所示.
下一页
返回
2.6 平移视图
2.6.2 实时平移
选择“视图”→“平移”→“实时”命令,按住鼠标左键拖动,窗口内的图形就可按光标移动的方向移动.释放鼠标,可返回到平移等待状态.按Esc键或Enter键退出实时平移模式.一般情况下常使用空格键操作平移,按住空格键,可转换到实时平移状态,同时通过鼠标左键移动画面.
2.6.3 定点平移
选择“视图”→“平移”→“定点”命令,可以通过指定基点和位移值来平移视图,一般用得较少.
上一页
返回
2.7 命令的输入与结束
2.7.1 命令的输入
(1)鼠标输入命令:用鼠标从下拉菜单中单击要输入的命令项.
(2)键盘输入命令:在命令提示区由键盘输入命令名.
(3)菜单输入命令:用鼠标在工具栏上单击要输入的命令项.
三种方式是等效的,用户只需依习惯记住其中一种即可.此外,重复执行上次命令可直接按回车键或空格键,也可以单击鼠标右键,在弹出的快捷菜单中选择近期执行的命令.
下一页
返回
2.7 命令的输入与结束
2.7.2 结束命令的方式
(1)一条命令正常完成后会自动结束或需要按Enter键、Space键结束完成.
(2)在命令执行的过程中要结束命令时,按Esc键.
(3)命令完成后单击鼠标右键弹出的快捷菜单中可以选择确认.
(4)从菜单或工具栏中调用另一命令时,将自动终止当前正在执行的绝大部分命令.
上一页
返回
 2.8 选择对象
无论对建筑图形进行何种编辑操作,首先都需要选择要编辑的对象,然后才能对这些对象进行操作.AutoCAD用虚线高亮显示所选择的对象,这些对象构成选择集.
在图形编辑命令的执行过程中,经常也会出现“选择对象”提示,这时十字光标在绘图区由十字线变为拾取框,用鼠标点取对象,或在对象周围使用选择窗口,都可以选择对象.用户可以用多种方式选择对象.
2.8.1 选择对象的方法
在AutoCAD中,选择对象的方法有很多种.例如,可以通过单击对象逐个拾取,也可利用矩形窗口或交叉窗口选择;可以选择最近创建的对象、前面的选择集或图形中的所有对象,也可以向选择集中添加对象或从中删除对象.
下一页
返回
 2.8 选择对象
2.8.2 过滤选择
在命令行提示下输入“Filter”命令,打开“对象选择过滤器”对话框,如图2—11所示.在该对话框中可以以对象的类型(如直线、圆和圆弧等)、图层、颜色、线型或线宽等特性作为条件,过滤选择符合设定条件的对象.执行过滤选择操作时,必须考虑图形中对象的这些特性是否设置为随层.
2.8.3 快速选择
在AutoCAD中,当需要选择具有某些共同特性的对象时,可利用“快速选择”对话框,如图2—12所示.根据对象的图层、线型、颜色、图案填充等特性和类型创建选择集.选择“工具”→“快速选择”命令,可打开“快速选择”对话框.
上一页
返回
 2.9 删除与取消命令
2.9.1 用“Erase”擦除
在绘图过程中,删除命令的使用非常频繁,经常要将图形中一些错误的或不再需要保留的实体对象删除,相当于橡皮的功能.
调用删除命令的方法:
(1)命令:“Erase”或“E”.
(2)下拉菜单:“修改”→“删除”.
(3)工具栏:“修改”工具栏中的“删除”按钮.
(4)快捷菜单:选择要删除的对象,在绘图区域中单击鼠标右键,弹出右键快捷菜单后单击其中的“删除”按钮.
下一页
返回
 2.9 删除与取消命令
(5)选择要删除的对象后,直接按Delete键.
2.9.2 用“Undo”命令退回
取消前一次的操作,可连续多次使用.
(1)命令:“Undo”或“U”.
(2)下拉菜单:“修改”→“放弃”.
(3)工具栏:“修改”工具栏中的“放弃”按钮.
上一页
