(共41张PPT)

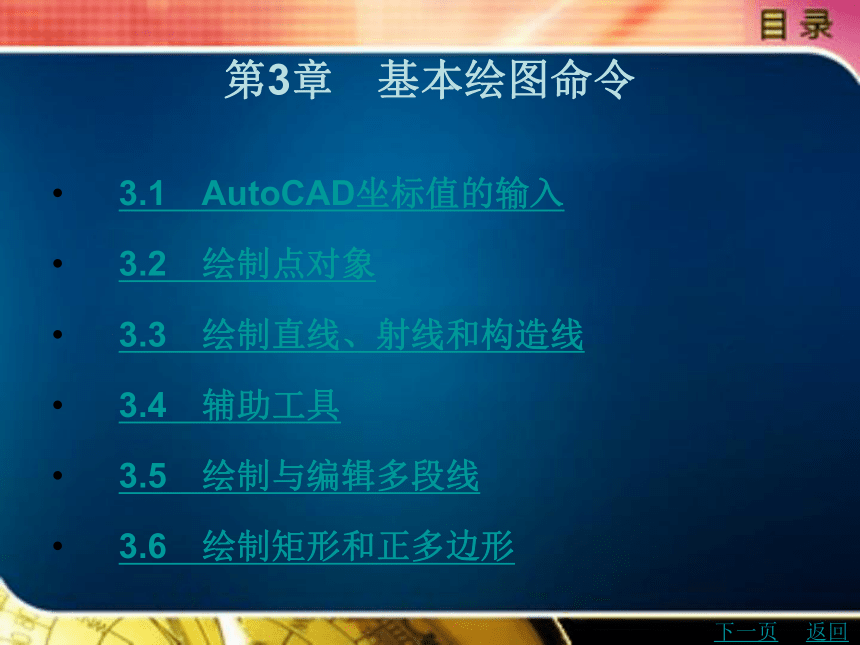

第3章　基本绘图命令
　3.1　AutoCAD坐标值的输入
　3.2　绘制点对象
　3.3　绘制直线、射线和构造线
　3.4　辅助工具
　3.5　绘制与编辑多段线
　3.6　绘制矩形和正多边形
下一页
返回

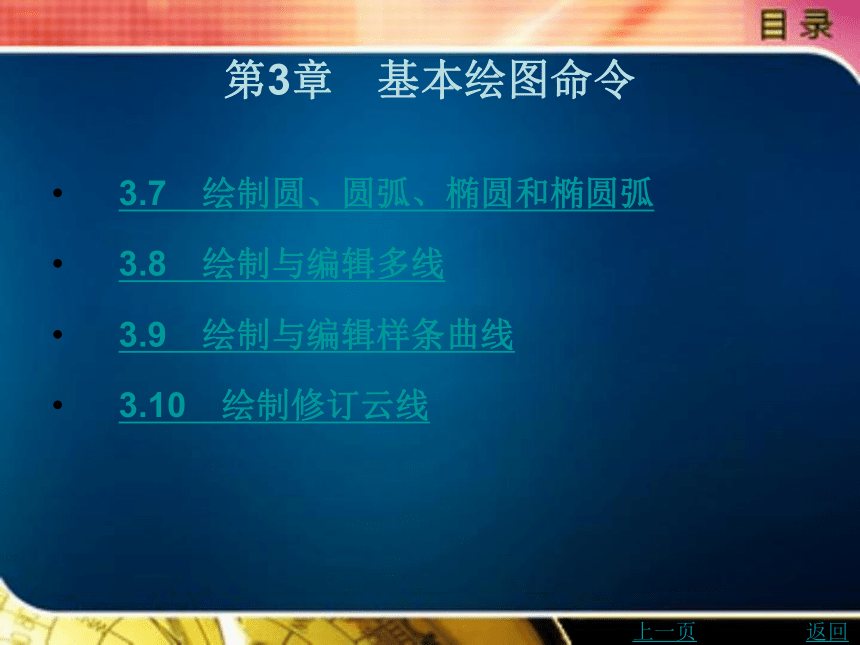

第3章　基本绘图命令
　3.7　绘制圆、圆弧、椭圆和椭圆弧
　3.8　绘制与编辑多线
　3.9　绘制与编辑样条曲线
　3.10　绘制修订云线
上一页
返回

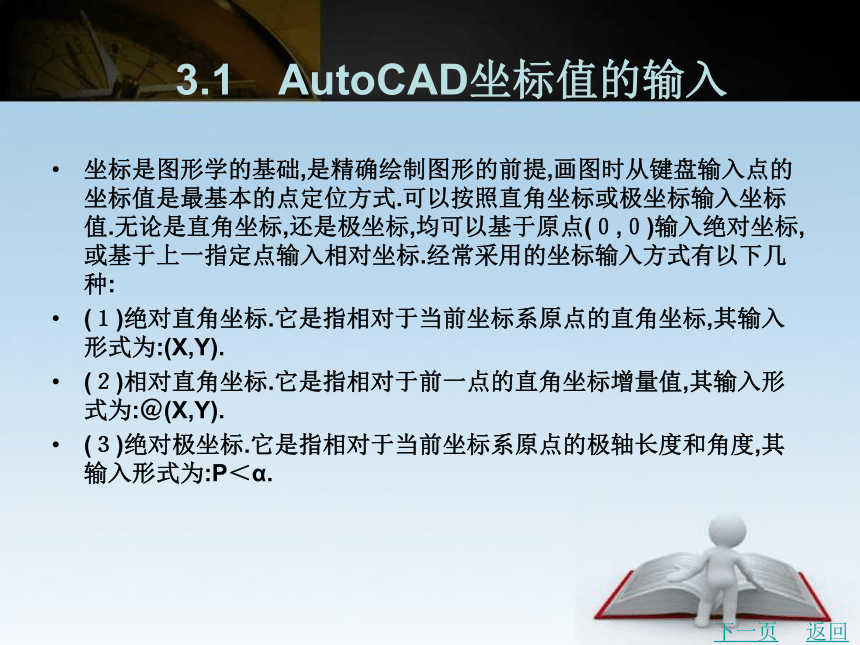

　3.1　AutoCAD坐标值的输入
坐标是图形学的基础,是精确绘制图形的前提,画图时从键盘输入点的坐标值是最基本的点定位方式.可以按照直角坐标或极坐标输入坐标值.无论是直角坐标,还是极坐标,均可以基于原点(０,０)输入绝对坐标,或基于上一指定点输入相对坐标.经常采用的坐标输入方式有以下几种:
(１)绝对直角坐标.它是指相对于当前坐标系原点的直角坐标,其输入形式为:(X,Y).
(２)相对直角坐标.它是指相对于前一点的直角坐标增量值,其输入形式为:＠(X,Y).
(３)绝对极坐标.它是指相对于当前坐标系原点的极轴长度和角度,其输入形式为:P＜α.
下一页
返回

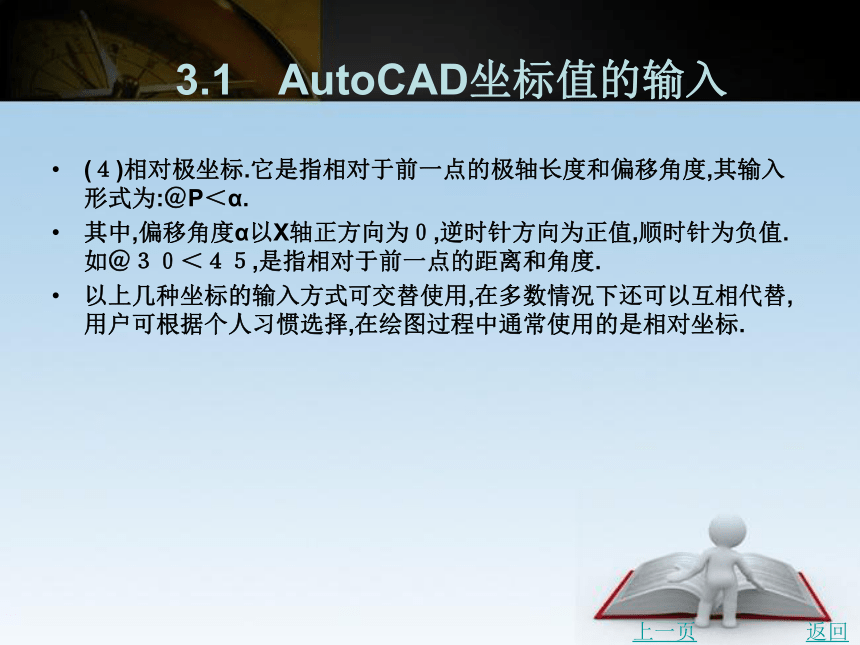

　3.1　AutoCAD坐标值的输入
(４)相对极坐标.它是指相对于前一点的极轴长度和偏移角度,其输入形式为:＠P＜α.
其中,偏移角度α以X轴正方向为０,逆时针方向为正值,顺时针为负值.如＠３０＜４５,是指相对于前一点的距离和角度.
以上几种坐标的输入方式可交替使用,在多数情况下还可以互相代替,用户可根据个人习惯选择,在绘图过程中通常使用的是相对坐标.
上一页
返回

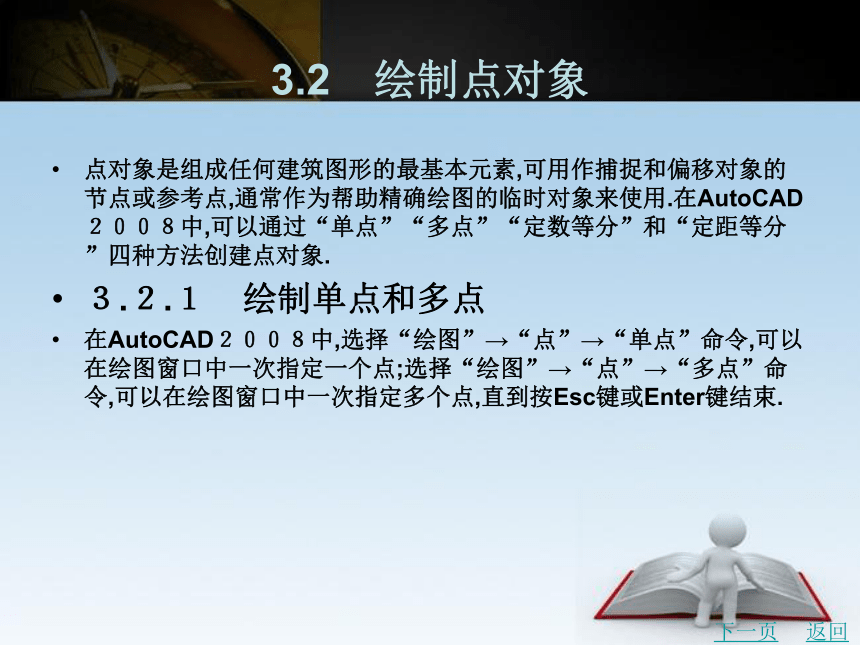

3.2　绘制点对象
点对象是组成任何建筑图形的最基本元素,可用作捕捉和偏移对象的节点或参考点,通常作为帮助精确绘图的临时对象来使用.在AutoCAD２００８中,可以通过“单点”“多点”“定数等分”和“定距等分”四种方法创建点对象.
３.２.１　绘制单点和多点
在AutoCAD２００８中,选择“绘图”→“点”→“单点”命令,可以在绘图窗口中一次指定一个点;选择“绘图”→“点”→“多点”命令,可以在绘图窗口中一次指定多个点,直到按Esc键或Enter键结束.
下一页
返回
3.2　绘制点对象
３.２.２　定数等分对象
在AutoCAD２００８中,选择“绘图”→“点”→“定数等分”命令(DIVIDE),可以在指定的对象上绘制等分点或者在等分点处插入块.
３.２.３　定距等分对象
在AutoCAD２００８中,选择“绘图”→“点”→“定距等分”命令(MEASURE),可以在指定的对象上按指定的长度绘制点或者插入块.
上一页
返回

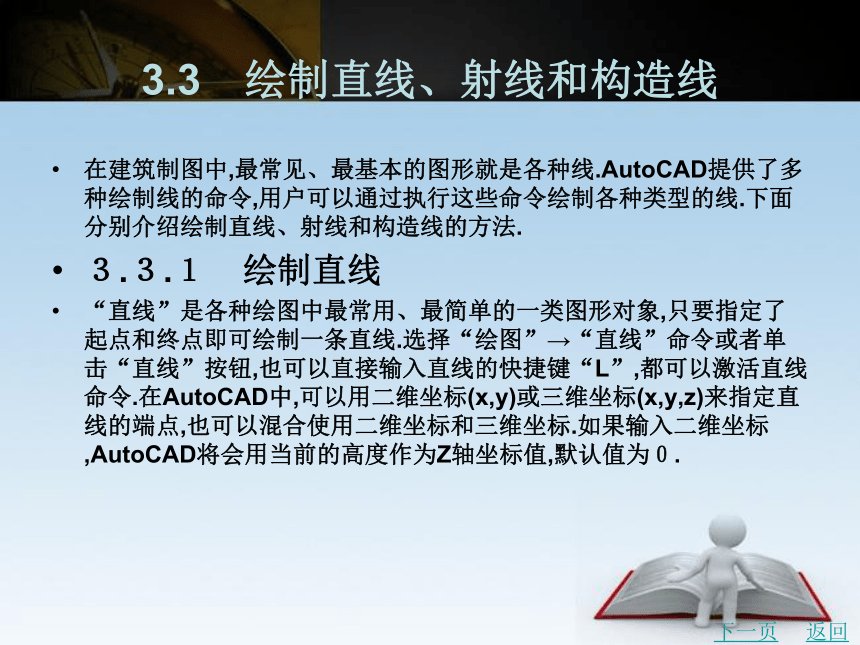

3.3　绘制直线、射线和构造线
在建筑制图中,最常见、最基本的图形就是各种线.AutoCAD提供了多种绘制线的命令,用户可以通过执行这些命令绘制各种类型的线.下面分别介绍绘制直线、射线和构造线的方法.
３.３.１　绘制直线
“直线”是各种绘图中最常用、最简单的一类图形对象,只要指定了起点和终点即可绘制一条直线.选择“绘图”→“直线”命令或者单击“直线”按钮,也可以直接输入直线的快捷键“L”,都可以激活直线命令.在AutoCAD中,可以用二维坐标(x,y)或三维坐标(x,y,z)来指定直线的端点,也可以混合使用二维坐标和三维坐标.如果输入二维坐标,AutoCAD将会用当前的高度作为Z轴坐标值,默认值为０.
下一页
返回

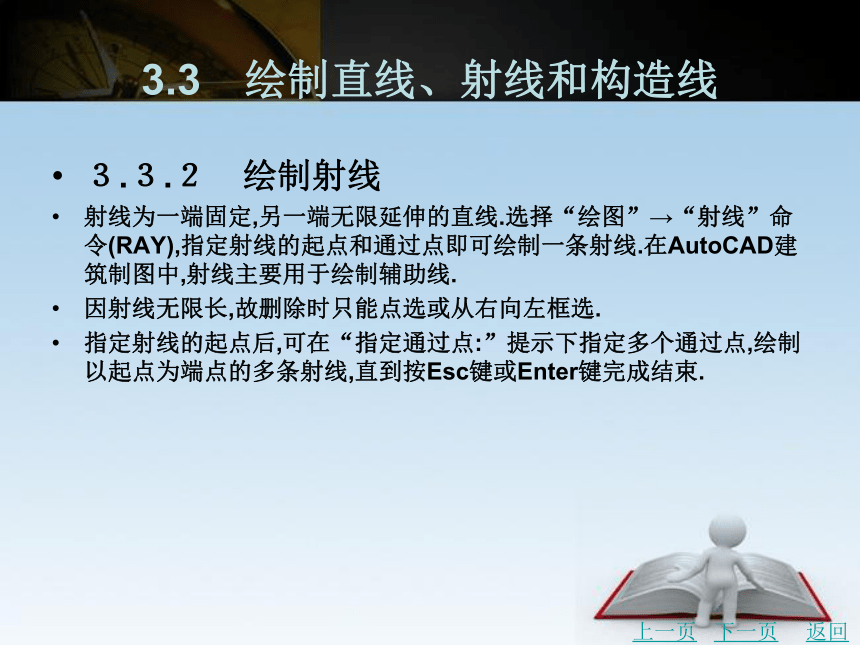

3.3　绘制直线、射线和构造线
３.３.２　绘制射线
射线为一端固定,另一端无限延伸的直线.选择“绘图”→“射线”命令(RAY),指定射线的起点和通过点即可绘制一条射线.在AutoCAD建筑制图中,射线主要用于绘制辅助线.
因射线无限长,故删除时只能点选或从右向左框选.
指定射线的起点后,可在“指定通过点:”提示下指定多个通过点,绘制以起点为端点的多条射线,直到按Esc键或Enter键完成结束.
上一页
下一页
返回

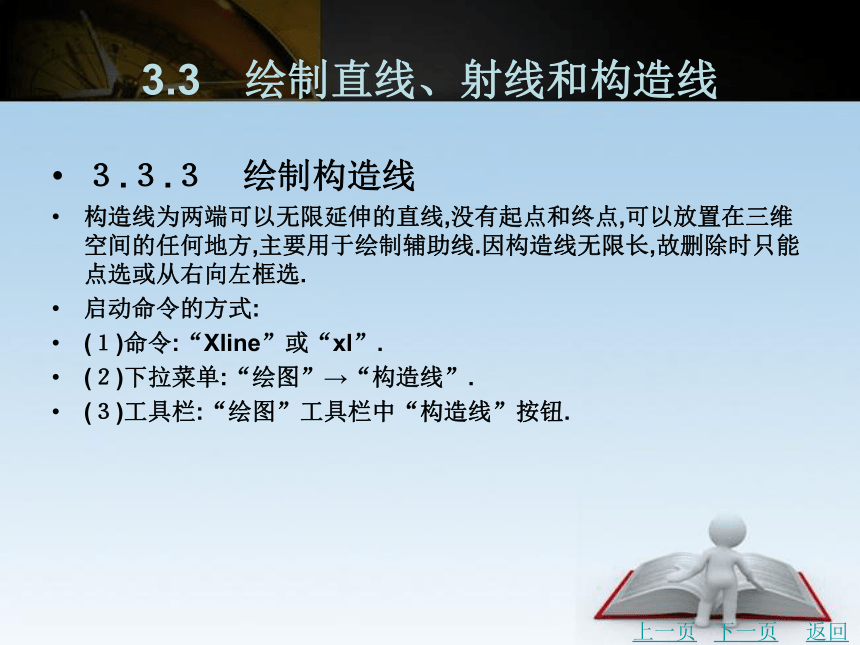

3.3　绘制直线、射线和构造线
３.３.３　绘制构造线
构造线为两端可以无限延伸的直线,没有起点和终点,可以放置在三维空间的任何地方,主要用于绘制辅助线.因构造线无限长,故删除时只能点选或从右向左框选.
启动命令的方式:
(１)命令:“Xline”或“xl”.
(２)下拉菜单:“绘图”→“构造线”.
(３)工具栏:“绘图”工具栏中“构造线”按钮.
上一页
下一页
返回

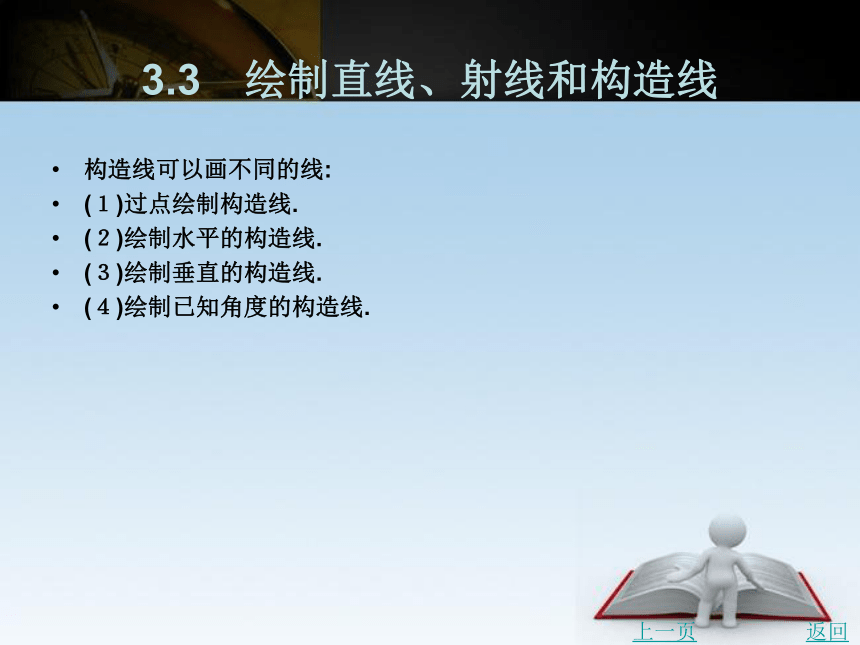

3.3　绘制直线、射线和构造线
构造线可以画不同的线:
(１)过点绘制构造线.
(２)绘制水平的构造线.
(３)绘制垂直的构造线.
(４)绘制已知角度的构造线.
上一页
返回

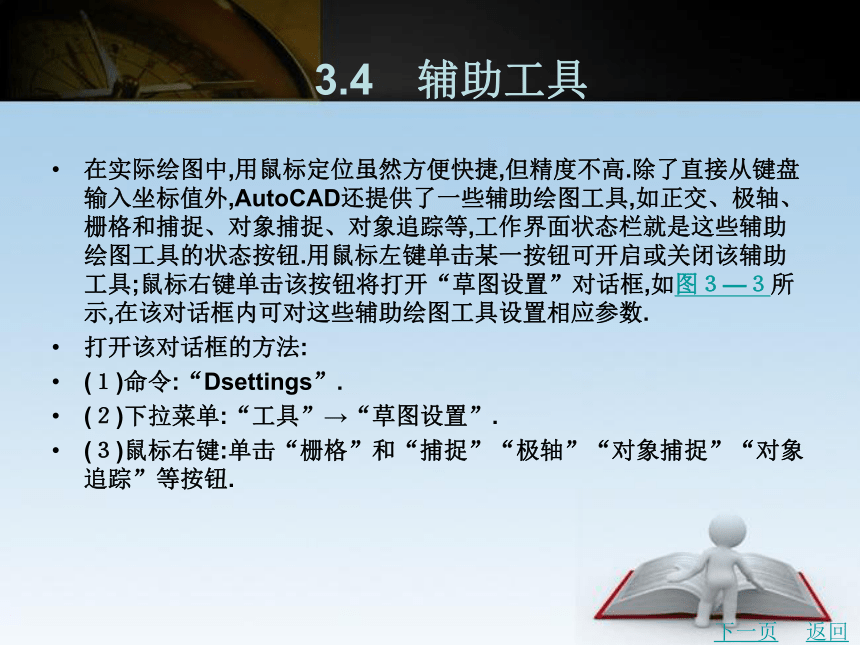

　3.4　辅助工具
在实际绘图中,用鼠标定位虽然方便快捷,但精度不高.除了直接从键盘输入坐标值外,AutoCAD还提供了一些辅助绘图工具,如正交、极轴、栅格和捕捉、对象捕捉、对象追踪等,工作界面状态栏就是这些辅助绘图工具的状态按钮.用鼠标左键单击某一按钮可开启或关闭该辅助工具;鼠标右键单击该按钮将打开“草图设置”对话框,如图３—３所示,在该对话框内可对这些辅助绘图工具设置相应参数.
打开该对话框的方法:
(１)命令:“Dsettings”.
(２)下拉菜单:“工具”→“草图设置”.
(３)鼠标右键:单击“栅格”和“捕捉”“极轴”“对象捕捉”“对象追踪”等按钮.
下一页
返回

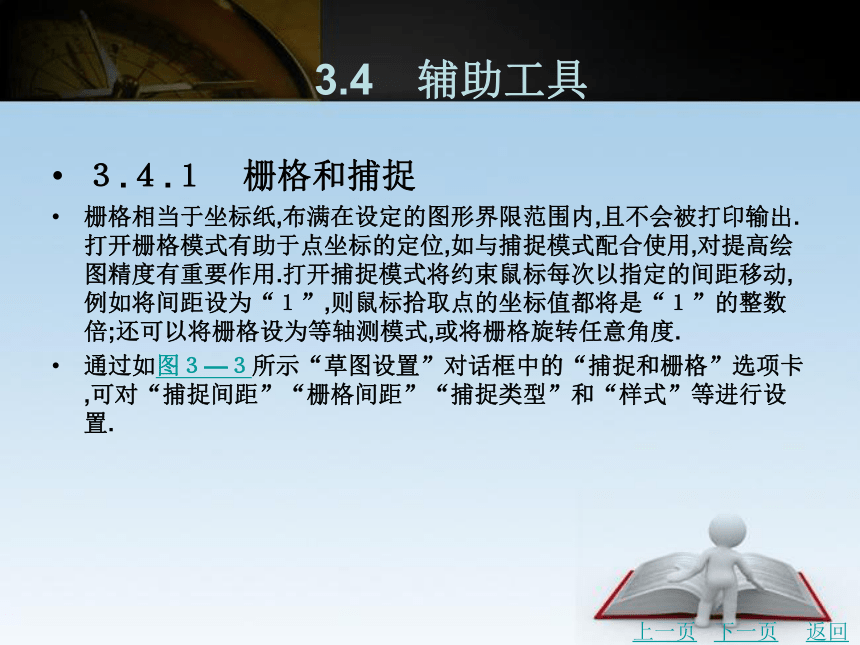

　3.4　辅助工具
３.４.１　栅格和捕捉
栅格相当于坐标纸,布满在设定的图形界限范围内,且不会被打印输出.打开栅格模式有助于点坐标的定位,如与捕捉模式配合使用,对提高绘图精度有重要作用.打开捕捉模式将约束鼠标每次以指定的间距移动,例如将间距设为“１”,则鼠标拾取点的坐标值都将是“１”的整数倍;还可以将栅格设为等轴测模式,或将栅格旋转任意角度.
通过如图３—３所示“草图设置”对话框中的“捕捉和栅格”选项卡,可对“捕捉间距”“栅格间距”“捕捉类型”和“样式”等进行设置.
上一页
下一页
返回
　3.4　辅助工具
３.４.２　正交、对象捕捉
打开正交模式可以方便地绘制水平和垂直的正交线.由于机械图样中正交线占多数,使用正交模式绘图,可以提高工作效率.要精确地确定正交点的位置,必须先用鼠标导引出方向,出现导向线后从键盘输入该方向上的移动距离.应说明的是,当正交模式打开时,从键盘输入点的坐标值为优先的输入方式,并不受该模式的影响.
利用对象捕捉模式,可以方便地把点精确定位到已绘制实体(对象)的某一特征点上.当系统提示输入点时,可以指定对象捕捉.在对象捕捉模式启动时,当光标移到对象捕捉位置时,将显示标记和工具栏提示.
上一页
下一页
返回
　3.4　辅助工具
系统提供了端点、中点、交点、圆心、象限点、切点、垂足、节点、最近点、延伸、捕捉自、临时追踪点、平行等多个对象捕捉方式.
３.４.３　极轴追踪、对象追踪
(１)极轴追踪.使用极轴追踪方式绘图,可以方便地将点精确定位到设定的极轴增量角追踪上.同使用正交方式绘图一样,该方式亦须先用鼠标导向,出现虚线的导向线后用键盘输入距离值.
在使用极轴追踪方式绘图之前,应先打开“草图设置”对话框中的“极轴追踪”选项,对极轴角增量等进行设定.
说明:极轴和正交模式不能同时启用,但极轴追踪的角增量一般包括正交模式的四个方向.
上一页
下一页
返回
　3.4　辅助工具
(２)对象追踪.对象追踪使得绘图更加智能化.使用该方式绘图,系统将自动跟踪记忆同一命令操作过程中光标所经过的捕捉点,从而以其中某一捕捉点的X或Y坐标控制用户所需要选择的定位点.
对象追踪须与对象捕捉结合使用,故必须同时打开“对象捕捉”按钮方可有效.
说明:对象追踪模式功能较为抽象,初学者应在今后的练习中逐步体会和掌握.
上一页
返回
3.5　绘制与编辑多段线
在AutoCAD中,“多段线”是一种非常有用的线段对象,它是由多段直线段或圆弧段组成的一个组合体,既可以一起编辑,也可以分别编辑,还可以具有不同的宽度.
３.５.１　绘制多段线
启动命令的方式:
(１)命令:“Pline”或“PL”.
(２)下拉菜单:“绘图”→“多段线”.
(３)工具栏:“绘图”工具栏中的“多段线”按钮.
下一页
返回
3.5　绘制与编辑多段线
多段线可以画下列几种不同的线:
(１)直线.
(２)圆弧.
(３)不同线宽的直线.
３.５.２　编辑多段线
在AutoCAD２００８中,可以一次编辑一条或多条多段线.选择“修改”→“对象”→“多段线”命令(PEDIT),调用编辑二维多段线命令.
上一页
返回
　3.6　绘制矩形和正多边形
在AutoCAD建筑制图中,矩形和多边形是许多建筑图形的基本图形,如一些生活家具就是由多个矩形和多边形构成的.需要注意的是,矩形和多边形的各边并非单一的对象,它们可以构成一个单独的对象.
３.６.１　绘制矩形
选择“绘图”→“矩形”命令(Rectangle),或在“面板”选项板的“二维绘图”选项区域中单击“矩形”按钮,即可绘制出倒角矩形、圆角矩形、有厚度的矩形等多种矩形.
启动命令的方式:
(１)命令:“Rectangle”或“REC”.
(２)下拉菜单:“绘图”→“矩形”.
下一页
返回
　3.6　绘制矩形和正多边形
(３)工具栏:“绘图”工具栏中的“矩形”按钮.
绘制矩形的方法:
(１)绘制一般矩形,如图３—９(a)所示.
(２)绘制正方形,如图３—９(b)所示.
(３)绘制具有倒角的矩形,如图３—９(c)所示.
(４)绘制具有圆角的矩形,如图３—９(d)所示.
３.６.２　绘制正多边形
选择“绘图”→“正多边形”命令(Polygon),或在“面板”选项板的“二维绘图”选项区域中单击“正多边形”按钮,可以绘制出边数为３~１０２４的正多边形.
上一页
下一页
返回
　3.6　绘制矩形和正多边形
启动命令的方式:
(１)命令:“Polygon”或“POL”.
(２)下拉菜单:“绘图”→“正多边形”.
(３)工具栏:“绘图”工具栏中的“正多边形”按钮.
绘制正多边的方法:
(１)已知外接圆半径绘制多边形,如图３—１０(a)所示.
(２)已知内切圆半径绘制多边形,如图３—１０(b)所示.
(３)已知多边形的边长绘制多边形,如图３—１０(c)所示.
上一页
返回
　3.7　绘制圆、圆弧、椭圆和椭圆弧
在AutoCAD２００８中,圆、圆弧、椭圆和椭圆弧都属于曲线对象,其绘制方法相对线性对象要复杂一些,但方法也比较多.
３.７.１　绘制圆
选择“绘图”→“圆”命令中的子命令,即可绘制圆.在AutoCAD２００８中,可以使用６种方法绘制圆.
启动命令的方式:
(１)命令:“Circle”或“C”.
(２)下拉菜单:“绘图”→“圆”.
(３)工具栏:“绘图”工具栏中的“圆”按钮.
下一页
返回
　3.7　绘制圆、圆弧、椭圆和椭圆弧
绘制圆有以下几种不同的方法:
(１)通过圆心、半径画圆.
(２)通过圆心、直径画圆.
(３)通过两点画圆.
(４)通过相切、相切、半径画圆.
(５)通过三点画圆.
(６)通过相切、相切、相切画圆.
上一页
下一页
返回
　3.7　绘制圆、圆弧、椭圆和椭圆弧
３.７.２　绘制圆弧
选择“绘图”→“圆弧”命令中的子命令,或在“面板”选项板的“二维绘图”选项区域中单击“圆弧”按钮,即可绘制圆弧.在AutoCAD２００８中,圆弧的绘制方法有１１种.常用于建筑图中门的绘制.
启动命令的方式:
(１)命令:“Arc”或“A”.
(２)下拉菜单:“绘图”→“圆弧”.
(３)工具栏:“绘图”工具栏中按钮.
上一页
下一页
返回
　3.7　绘制圆、圆弧、椭圆和椭圆弧
绘制圆弧的常用方法:
在绘制圆弧的下拉菜单中,按照不同的已知条件,有以下几种绘制圆弧的方法可供用户选择,如图３—１４所示.
３.７.３　绘制椭圆
选择“绘图”→“椭圆”子菜单中的命令,或在“面板”选项板的“二维绘图”选项区域中单击“椭圆”按钮,即可绘制椭圆.可以选择“绘图”→“椭圆”→“中心点”命令,指定椭圆中心、一个轴的端点(主轴)以及另一个轴的半轴长度绘制椭圆;也可以选择“绘图”→“椭圆”→“轴、端点”命令,指定一个轴的两个端点(主轴)和另一个轴的半轴长度绘制椭圆.
上一页
下一页
返回
　3.7　绘制圆、圆弧、椭圆和椭圆弧
启动命令的方式:
(１)命令:“Ellipse”或“EL”.
(２)下拉菜单:“绘图”→“椭圆”.
(３)工具栏:“绘图”工具栏中的“椭圆”按钮.
绘制椭圆的方法:
(１)已知椭圆的两个端点绘制椭圆.
(２)已知圆心及一个端点绘制椭圆.
(３)绘制椭圆弧.
上一页
下一页
返回
　3.7　绘制圆、圆弧、椭圆和椭圆弧
３.７.４　绘制椭圆弧
在AutoCAD２００８中,椭圆弧的绘图命令和椭圆的绘图命令都是Ellipse,但命令行的提示不同.选择“绘图”→“椭圆”→“圆弧”命令,或在“面板”选项板的“二维绘图”选项区域中单击“椭圆弧”按钮,都可绘制椭圆弧.绘制椭圆弧的时候要注意椭圆弧的起点和端点,方向为逆时针.
上一页
返回
3.8　绘制与编辑多线
多线是一种由多条平行线组成的组合对象,平行线之间的间距和数目是可以调整的.多线常用于绘制建筑平面图形中的墙体、道路等平行线对象.
３.８.１　绘制多线
选择“绘图”→“多线”命令,或在命令行输入Mline命令,可以绘制多线.执行Mline命
令后,命令行显示如下提示信息:
当前的设置:对正=上,比例=20.00,样式=STANDARD指定起点或[对正(J)/比例(S)/样式(ST)]:
下一页
返回
3.8　绘制与编辑多线
根据提示可以分别设置多线的对正、比例和样式,在这之前需要将多线样式设置好方可使用.
３.８.２　使用“多线样式”对话框
选择“格式”→“多线样式”命令(Mlstyle),打开“多线样式”对话框.用户可以根据需要创建多线样式,设置其线条数目和线的拐角方式,如图３—１７所示.
３.８.３　创建多线样式
在“创建新的多线样式”对话框中,单击“继续”按钮,将打开“新建多线样式”对话框,可以创建新多线样式的封口、填充、元素特性等内容.如图３—１８所示.
上一页
下一页
返回
3.8　绘制与编辑多线
３.８.４　修改多线样式
在“多线样式”对话框中单击“修改”按钮,使用打开的“修改多线样式”对话框可以修改创建的多线样式.“修改多线样式”对话框与“创建新的多线样式”对话框中的内容完全相同,用户可参照创建多线样式的方法对多线样式进行修改.
３.８.５　编辑多线
多线编辑命令是一个专用于多线对象的编辑命令,选择“修改”→“对象”→“多线”命令,可打开“多线编辑工具”对话框.也可以直接双击多线来打开“多线编辑工具”对话框.该对话框中的各个图像按钮形象地说明了编辑多线的方法.如图３—１９所示.
上一页
返回
3.9　绘制与编辑样条曲线
样条曲线是一种通过或接近指定点的拟合曲线.在AutoCAD中,样条曲线类似于其他绘图软件中的贝塞尔曲线,主要用于创建形状不规则的曲线,用户可以通过相应的命令控制曲线与点的拟合程度.
３.９.１　绘制样条曲线
选择“绘图”→“样条曲线”命令(Spline),或在“面板”选项板的“二维绘图”选项区域中单击“样条曲线”按钮,即可绘制样条曲线.此时,命令行将显示“指定第一个点或[对象(O)]:”提示信息.当选择“对象(O)”时,可以将多段线编辑得到的二次或者三次拟合样条曲线转换成等价的样条曲线.
下一页
返回
3.9　绘制与编辑样条曲线
启动命令的方式:
(１)命令:“Spline”或“SPL”.
(２)下拉菜单:“绘图”→“样条曲线”.
(３)工具栏:“绘图”工具栏中“样条曲线”按钮.
绘制方法:
按图３—２１(a)所示依次单击确定,绘制完成后可用夹点进行编辑.轮廓线上的点可用最近点捕捉确定.如图３—２１(b)所示.
上一页
下一页
返回
3.9　绘制与编辑样条曲线
３.９.２　编辑样条曲线
选择“修改”→“对象”→“样条曲线”命令(Splinedit),即可编辑选中的样条曲线.样条曲线编辑命令是一个单对象编辑命令,一次只能编辑一条样条曲线对象.
上一页
返回
　3.10　绘制修订云线
在AutoCAD２００８中,检查或用有色线条标注图形时可以使用修订云线功能标记,以提高工作效率.
选择“绘图”→“修订云线”命令(Revcloud),或在“面板”选项板的“二维绘图”选项区域中单击“修订云线”按钮,可以绘制一个云彩形状的图形,它是由连续圆弧组成的多段线.
返回
图 3 - 3
返回
图 3 - 9
返回
图 3 - 10
返回
图 3 - 14
返回
图 3 - 17
返回
图 3 - 18
返回
图 3 - 19
返回
图 3 - 21
返回
