第6章　使用块属性和填充建筑图形

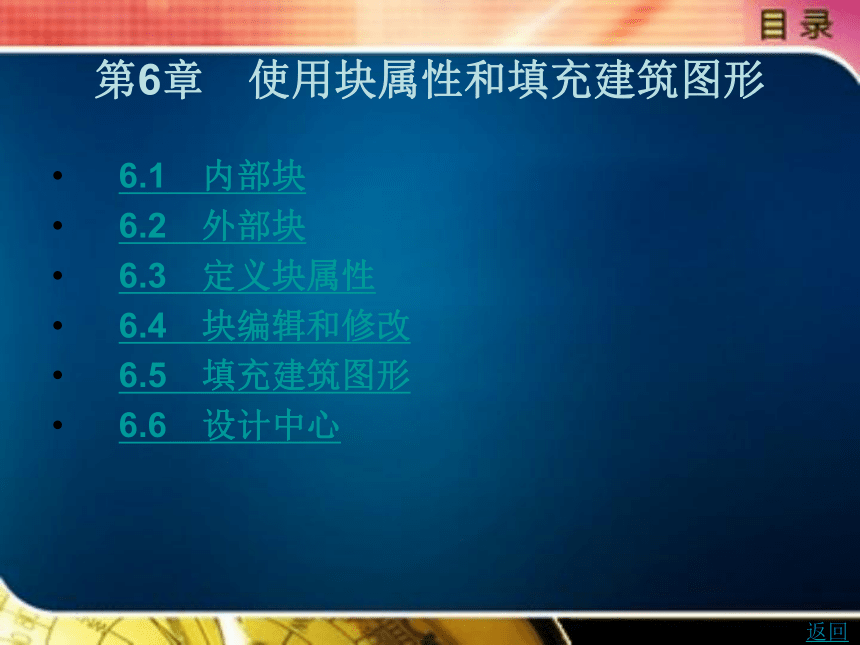

　6.1　内部块
　6.2　外部块
　6.3　定义块属性
　6.4　块编辑和修改
　6.5　填充建筑图形
　6.6　设计中心
返回
6.1　内部块

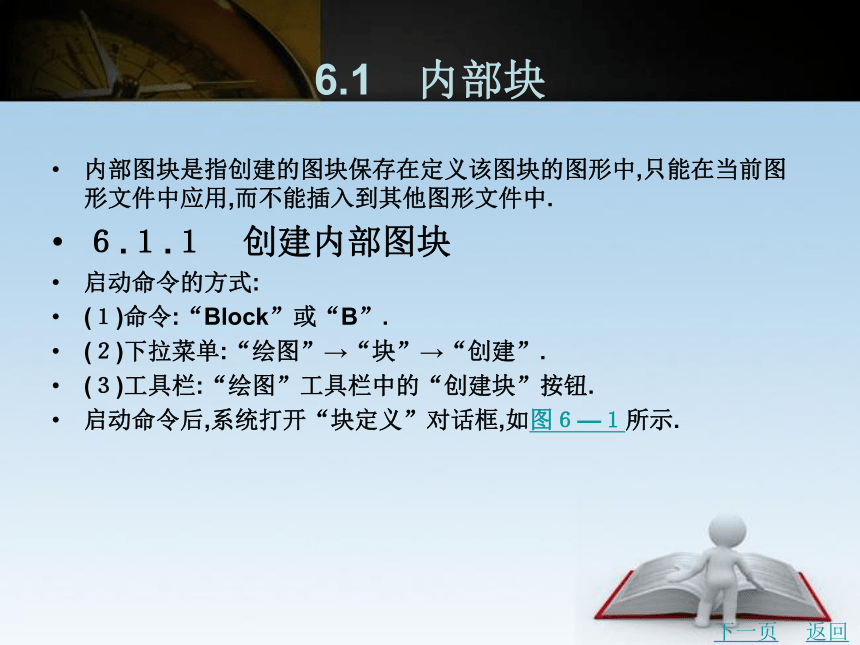

内部图块是指创建的图块保存在定义该图块的图形中,只能在当前图形文件中应用,而不能插入到其他图形文件中.
６.１.１　创建内部图块
启动命令的方式:
(１)命令:“Block”或“B”.
(２)下拉菜单:“绘图”→“块”→“创建”.
(３)工具栏:“绘图”工具栏中的“创建块”按钮.
启动命令后,系统打开“块定义”对话框,如图６—１所示.
下一页
返回
6.1　内部块

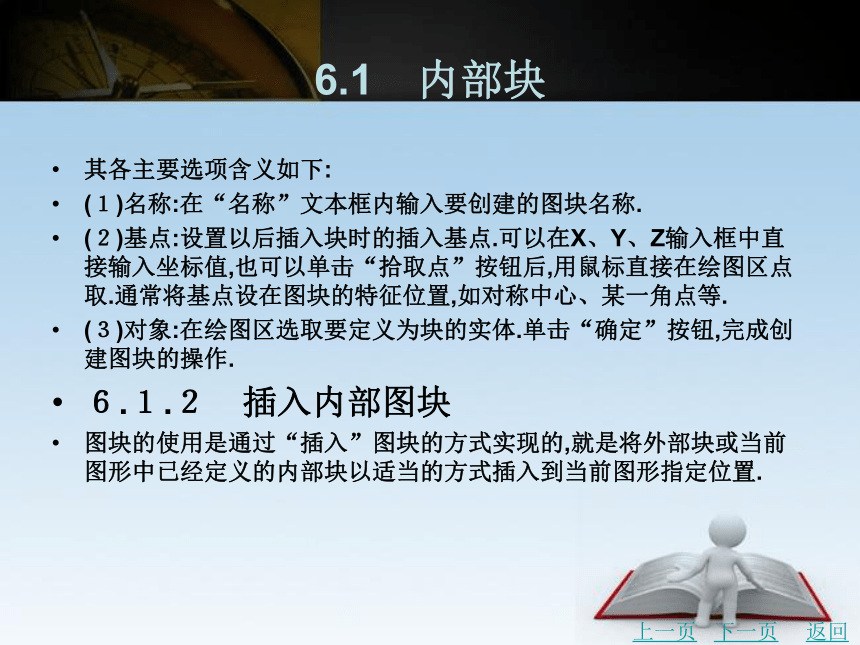

其各主要选项含义如下:
(１)名称:在“名称”文本框内输入要创建的图块名称.
(２)基点:设置以后插入块时的插入基点.可以在X、Y、Z输入框中直接输入坐标值,也可以单击“拾取点”按钮后,用鼠标直接在绘图区点取.通常将基点设在图块的特征位置,如对称中心、某一角点等.
(３)对象:在绘图区选取要定义为块的实体.单击“确定”按钮,完成创建图块的操作.
６.１.２　插入内部图块
图块的使用是通过“插入”图块的方式实现的,就是将外部块或当前图形中已经定义的内部块以适当的方式插入到当前图形指定位置.
上一页
下一页
返回
6.1　内部块
启动命令的方式:
(１)命令:“Insert”或“I”.
(２)下拉菜单:“插入”→“块”.
(３)工具栏:“绘图”工具栏中的“插入块”按钮.

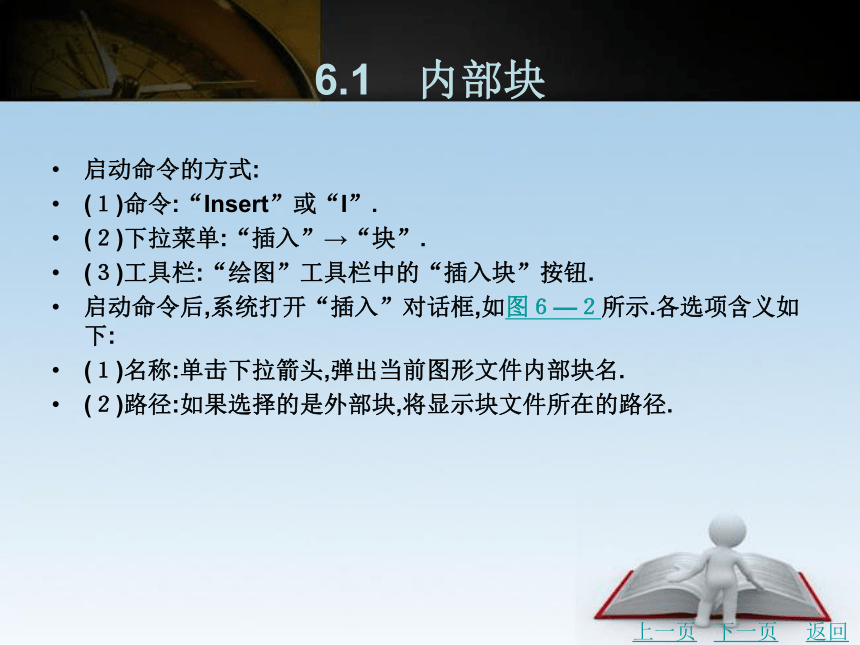

启动命令后,系统打开“插入”对话框,如图６—２所示.各选项含义如下:
(１)名称:单击下拉箭头,弹出当前图形文件内部块名.
(２)路径:如果选择的是外部块,将显示块文件所在的路径.
上一页
下一页
返回
6.1　内部块

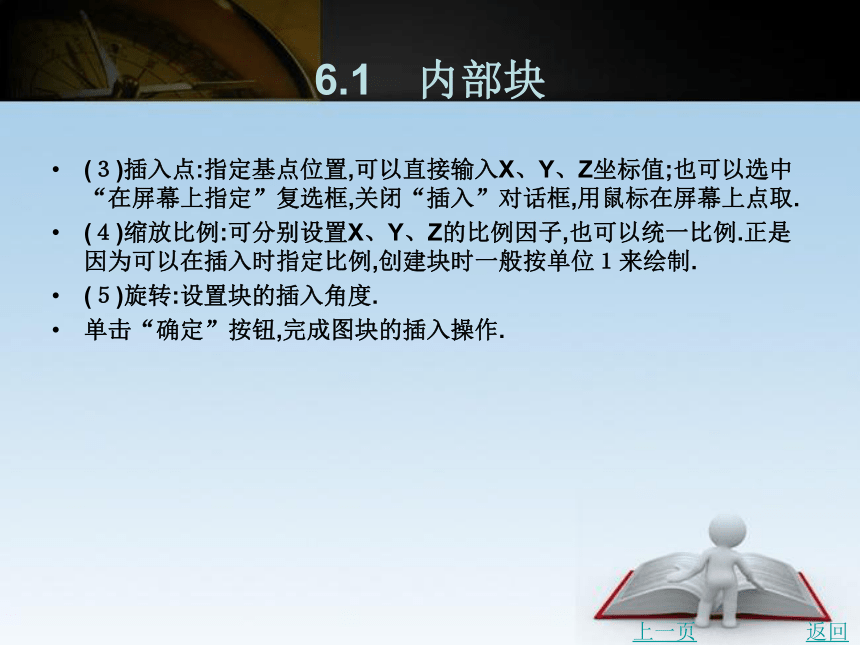

(３)插入点:指定基点位置,可以直接输入X、Y、Z坐标值;也可以选中“在屏幕上指定”复选框,关闭“插入”对话框,用鼠标在屏幕上点取.
(４)缩放比例:可分别设置X、Y、Z的比例因子,也可以统一比例.正是因为可以在插入时指定比例,创建块时一般按单位１来绘制.
(５)旋转:设置块的插入角度.
单击“确定”按钮,完成图块的插入操作.
上一页
返回
6.2　外部块

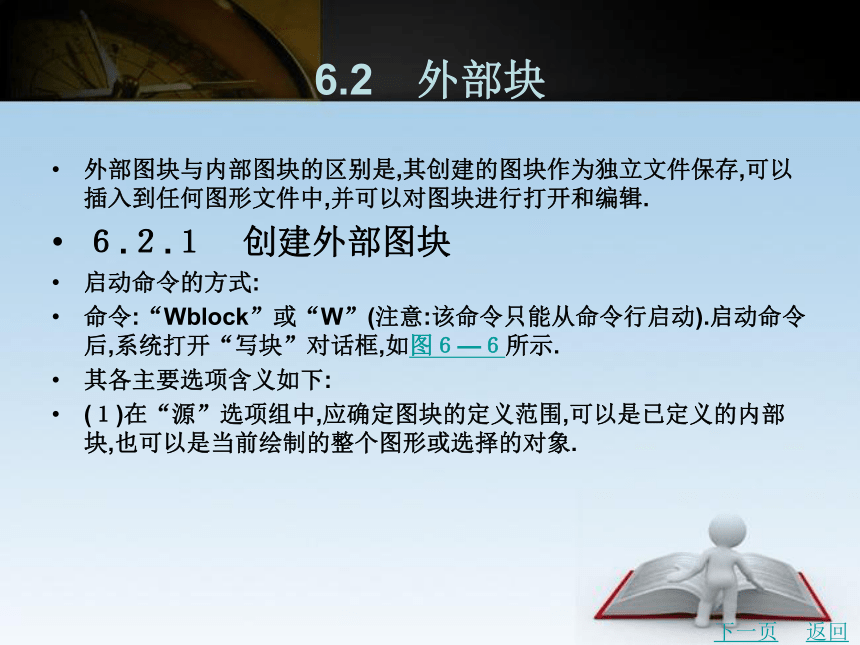

外部图块与内部图块的区别是,其创建的图块作为独立文件保存,可以插入到任何图形文件中,并可以对图块进行打开和编辑.
６.２.１　创建外部图块
启动命令的方式:
命令:“Wblock”或“W”(注意:该命令只能从命令行启动).启动命令后,系统打开“写块”对话框,如图６—６所示.
其各主要选项含义如下:
(１)在“源”选项组中,应确定图块的定义范围,可以是已定义的内部块,也可以是当前绘制的整个图形或选择的对象.
下一页
返回
6.2　外部块

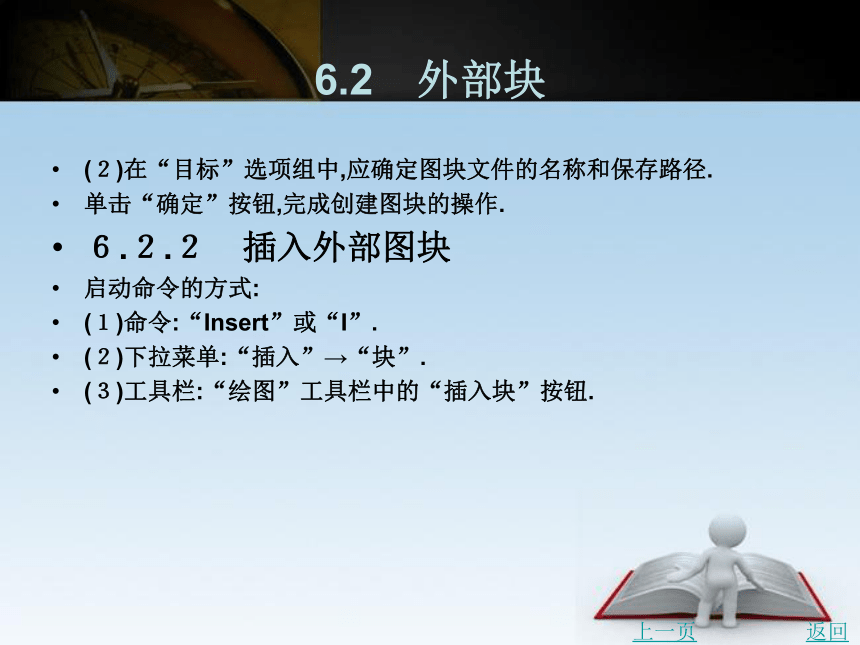

(２)在“目标”选项组中,应确定图块文件的名称和保存路径.
单击“确定”按钮,完成创建图块的操作.
６.２.２　插入外部图块
启动命令的方式:
(１)命令:“Insert”或“I”.
(２)下拉菜单:“插入”→“块”.
(３)工具栏:“绘图”工具栏中的“插入块”按钮.
上一页
返回
6.3　定义块属性
属性是指图块中的文字信息.
启动命令的格式:
(１)命令:“Attdef”或“ATT”.
(２)下拉菜单:“绘图”→“块”→“定义属性”.

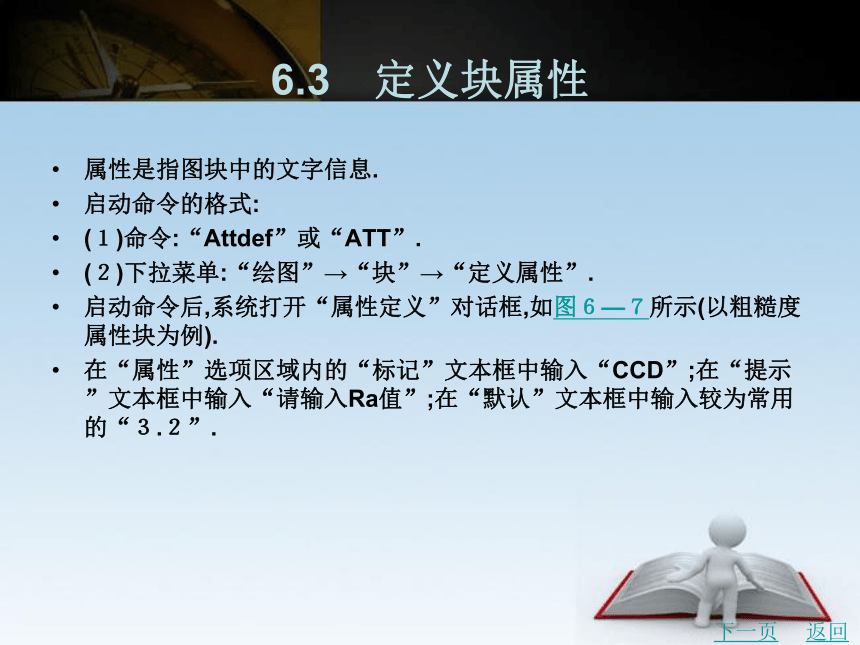

启动命令后,系统打开“属性定义”对话框,如图６—７所示(以粗糙度属性块为例).
在“属性”选项区域内的“标记”文本框中输入“CCD”;在“提示”文本框中输入“请输入Ra值”;在“默认”文本框中输入较为常用的“３.２”.
下一页
返回
6.3　定义块属性

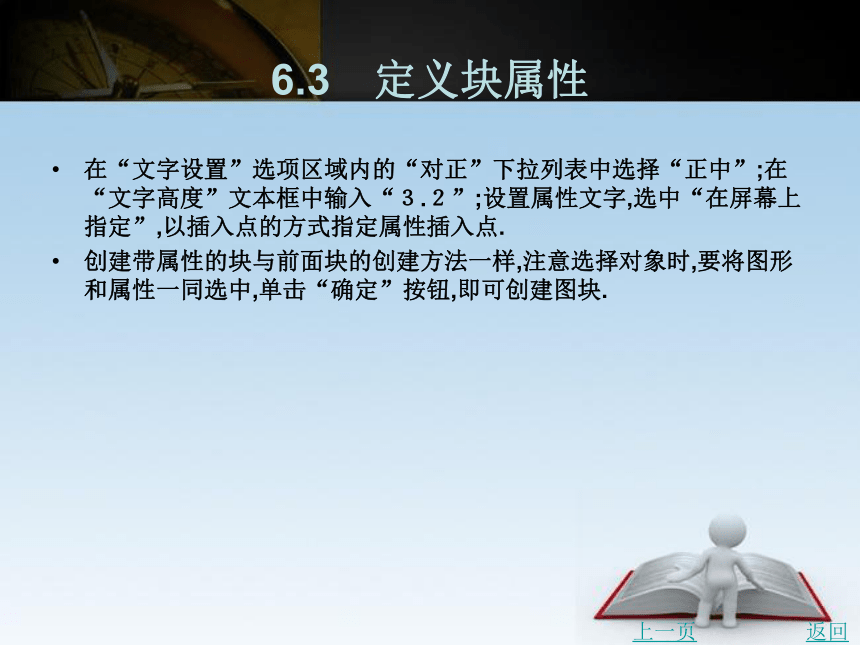

在“文字设置”选项区域内的“对正”下拉列表中选择“正中”;在“文字高度”文本框中输入“３.２”;设置属性文字,选中“在屏幕上指定”,以插入点的方式指定属性插入点.
创建带属性的块与前面块的创建方法一样,注意选择对象时,要将图形和属性一同选中,单击“确定”按钮,即可创建图块.
上一页
返回

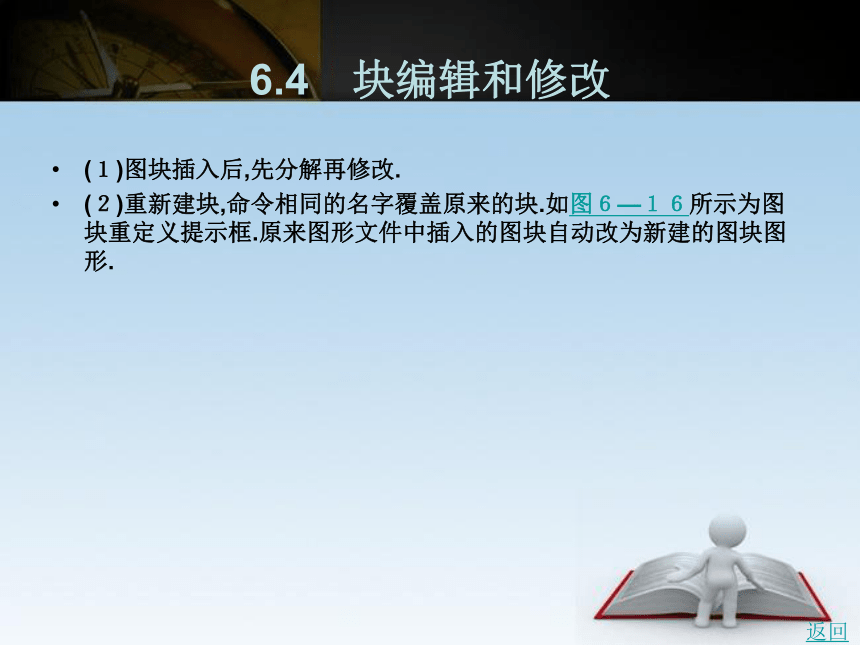

6.4　块编辑和修改
(１)图块插入后,先分解再修改.
(２)重新建块,命令相同的名字覆盖原来的块.如图６—１６所示为图块重定义提示框.原来图形文件中插入的图块自动改为新建的图块图形.
返回
6.5　填充建筑图形

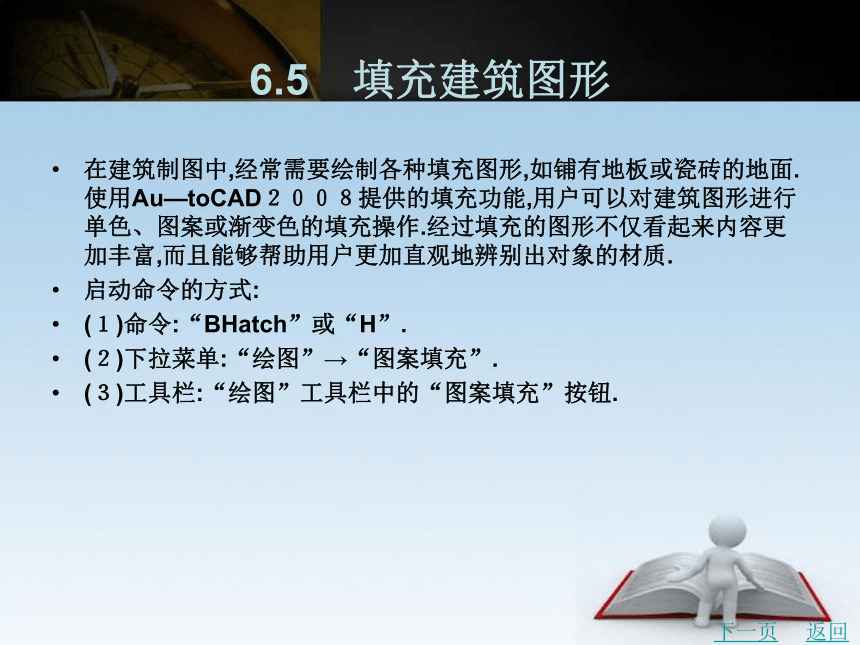

在建筑制图中,经常需要绘制各种填充图形,如铺有地板或瓷砖的地面.使用Au—toCAD２００８提供的填充功能,用户可以对建筑图形进行单色、图案或渐变色的填充操作.经过填充的图形不仅看起来内容更加丰富,而且能够帮助用户更加直观地辨别出对象的材质.
启动命令的方式:
(１)命令:“BHatch”或“H”.
(２)下拉菜单:“绘图”→“图案填充”.
(３)工具栏:“绘图”工具栏中的“图案填充”按钮.
下一页
返回
6.5　填充建筑图形

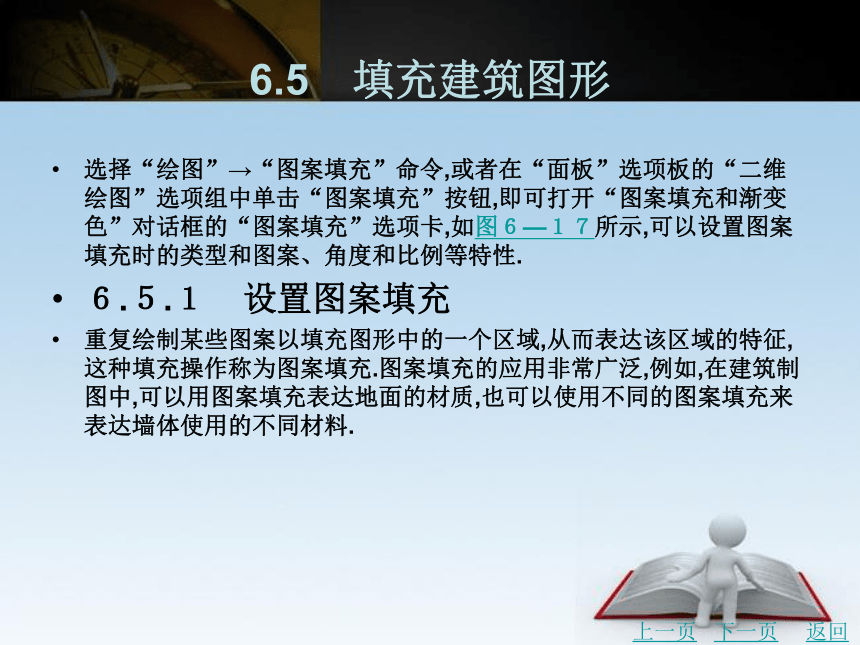

选择“绘图”→“图案填充”命令,或者在“面板”选项板的“二维绘图”选项组中单击“图案填充”按钮,即可打开“图案填充和渐变色”对话框的“图案填充”选项卡,如图６—１７所示,可以设置图案填充时的类型和图案、角度和比例等特性.
６.５.１　设置图案填充
重复绘制某些图案以填充图形中的一个区域,从而表达该区域的特征,这种填充操作称为图案填充.图案填充的应用非常广泛,例如,在建筑制图中,可以用图案填充表达地面的材质,也可以使用不同的图案填充来表达墙体使用的不同材料.
上一页
下一页
返回
6.5　填充建筑图形
(１)类型和图案:在“图案填充和渐变色”对话框的“类型和图案”选项区域中,可以设置图案填充的类型和图案.
“类型”下拉列表框表示设置填充的图案类型,包括“预定义”“用户定义”和“自定义”三个选项,其中,选择“预定义”选项,可以使用AutoCAD提供的图案.选择“用户定义”选项,则需要临时定义图案,该图案由一组平行线或者垂直的两组平行线组成;选择“自定义”选项,可以使用预先定义好的图案.
“图案”下拉列表框表示设置填充的图案,当在“类型”下拉列表框中选择“预定义”选项时,该选项可用.在该下拉列表框中可以根据图案名选择图案,也可以单击其后的“ ”按钮,在打开的“填充图案选项板”对话框中进行选择,如图６—１８所示.
上一页
下一页
返回
6.5　填充建筑图形
(２)角度和比例:在“图案填充和渐变色”对话框的“角度和比例”选项区域中,可以设置用户定义类型的图案填充的角度和比例等参数.
角度可以设置填充图案的选择角度,每种图案在定义时的旋转角度都为零.
“比例”下拉列表框可以设置图案填充时的比例值,每种图案在定义时的初始比例为１,可以根据需要放大或缩小.在“类型”下拉列表框中选择“用户定义”选项时该选项不可用.
(３)图案填充原点:在“图案填充和渐变色”对话框的“图案填充原点”选项区域中,可以设置图案填充原点的位置,因为许多图案填充需要对齐填充边界上的某一个点.
上一页
下一页
返回
6.5　填充建筑图形
(４)边界:在“图案填充和渐变色”对话框的“边界”选项区域中包括“添加:拾取点”“添加:选择对象”等按钮.
“添加:拾取点”按钮以拾取点的形式来指定填充区域的边界.单击该按钮切换到绘图窗口,可在需要填充的区域内任意指定一点,系统会自动计算出包围该点的封闭填充边界,同时亮显该边界.如果在拾取点后系统不能形成封闭的填充边界,则会显示错误的提示信息.
单击“添加:选择对象”按钮将切换到绘图窗口,可以通过选择对象的方式来定义填充区域的边界.
上一页
下一页
返回
6.5　填充建筑图形
６.５.２　设置孤岛
在进行图案填充时,通常将位于一个已定义好的填充区域内的封闭区域称为孤岛.单击“图案填充和渐变色”对话框右下角的按钮,将显示更多选项,可以对孤岛和边界进行设置.如图６—２３所示.
在“孤岛”选项区域中,选中“孤岛检测”复选框,可以指定在最外层边界内填充对象的方法,包括“普通”“外部”“忽略”三种填充方式,效果如图６—２４所示.
６.５.３　设置渐变色填充
使用“图案填充和渐变色”对话框的“渐变色”选项卡,可以创建单色或双色渐变色,并对图案进行填充.如图６—２８所示.
上一页
下一页
返回
6.5　填充建筑图形
在AutoCAD２００８中,尽管可以使用渐变色来填充图形,但该渐变色最多只能由两种颜色创建,并且仍然不能使用位图填充图形.
６.５.４　编辑图案填充
创建了图案填充后,如果需要修改填充图案或修改图案区域的边界,可选择“修改”→“对象”→“图案填充”命令,然后在绘图窗口中单击需要编辑的图案填充,这时将打开“图案填充编辑”对话框.在图案填充编辑操作中,只能修改图案、比例、旋转角度和关联性等,而不能修改它的边界.
上一页
返回
　6.6　设计中心
选择“工具”→“设计中心”命令,或在“标准”工具栏中单击“设计中心”按钮,可以打开“设计中心”窗口,如图６—２９所示.
在AutoCAD２００８中,可以使用AutoCAD设计中心完成如下操作:
创建对频繁访问的图形、文件夹和Web站点的快捷方式.
根据不同的查询条件在本地计算机和网络上查找图形文件,找到后可以将它们直接加载到绘图区或设计中心.
浏览不同的图形文件,包括当前打开的图形和Web站点上的图形库.
查看块、图层和其他图形文件的定义,并将这些图形定义插入到当前图形文件中.
下一页
返回
　6.6　设计中心
通过控制显示方式来控制设计中心控制板的显示效果,还可以在控制板中显示与图形文件相关的描述信息和预览图像.
在“设计中心”窗口中,可以使用“工具栏”和“选项卡”来选择和观察设计中心中的图形.
使用AutoCAD设计中心的查找功能,可通过“搜索”对话框快速查找诸如图形、块、图层及尺寸样式等图形内容或设置,如图６—３０所示.
上一页
返回
