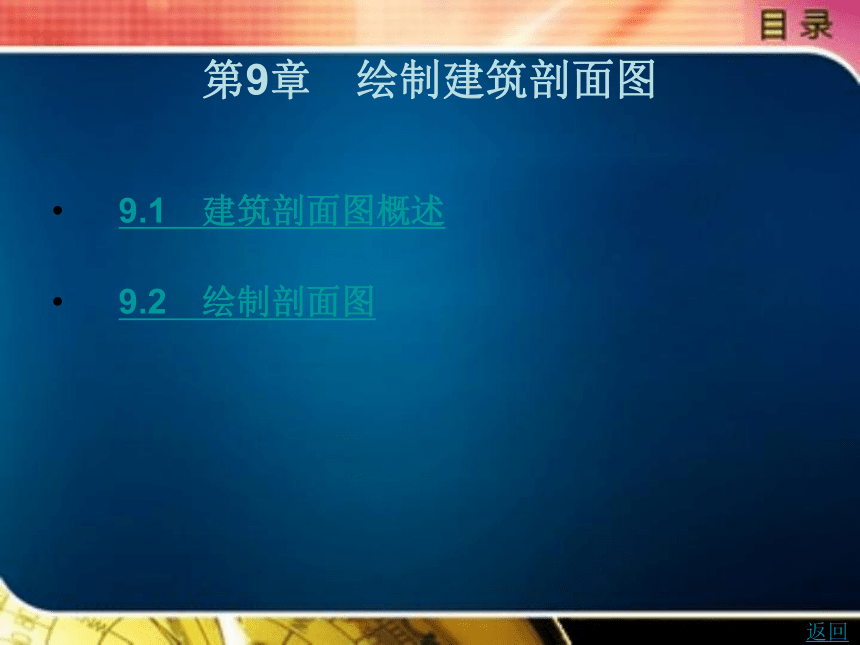

第9章　绘制建筑剖面图
　9.1　建筑剖面图概述
　9.2　绘制剖面图
返回

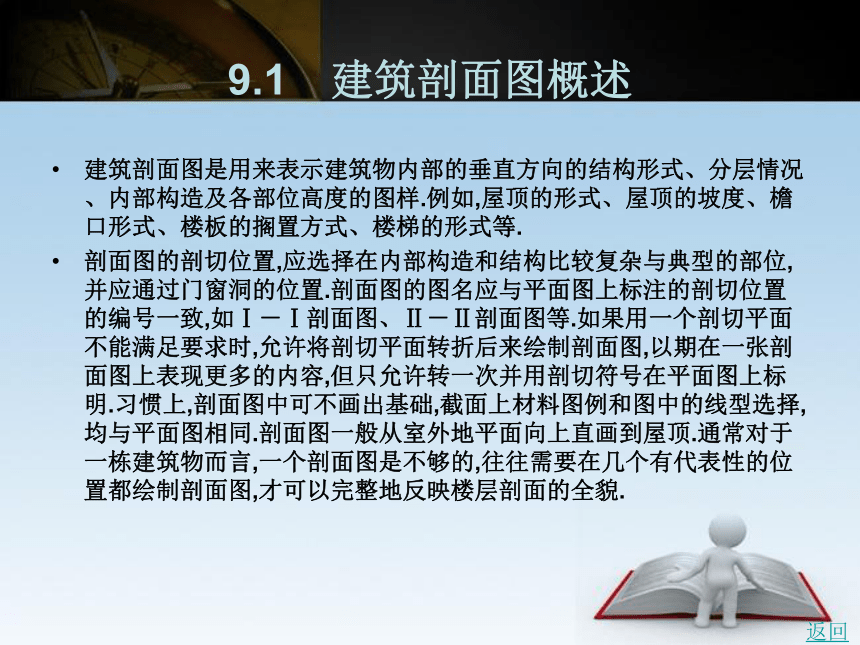

9.1　建筑剖面图概述
建筑剖面图是用来表示建筑物内部的垂直方向的结构形式、分层情况、内部构造及各部位高度的图样.例如,屋顶的形式、屋顶的坡度、檐口形式、楼板的搁置方式、楼梯的形式等.
剖面图的剖切位置,应选择在内部构造和结构比较复杂与典型的部位,并应通过门窗洞的位置.剖面图的图名应与平面图上标注的剖切位置的编号一致,如Ⅰ－Ⅰ剖面图、Ⅱ－Ⅱ剖面图等.如果用一个剖切平面不能满足要求时,允许将剖切平面转折后来绘制剖面图,以期在一张剖面图上表现更多的内容,但只允许转一次并用剖切符号在平面图上标明.习惯上,剖面图中可不画出基础,截面上材料图例和图中的线型选择,均与平面图相同.剖面图一般从室外地平面向上直画到屋顶.通常对于一栋建筑物而言,一个剖面图是不够的,往往需要在几个有代表性的位置都绘制剖面图,才可以完整地反映楼层剖面的全貌.
返回

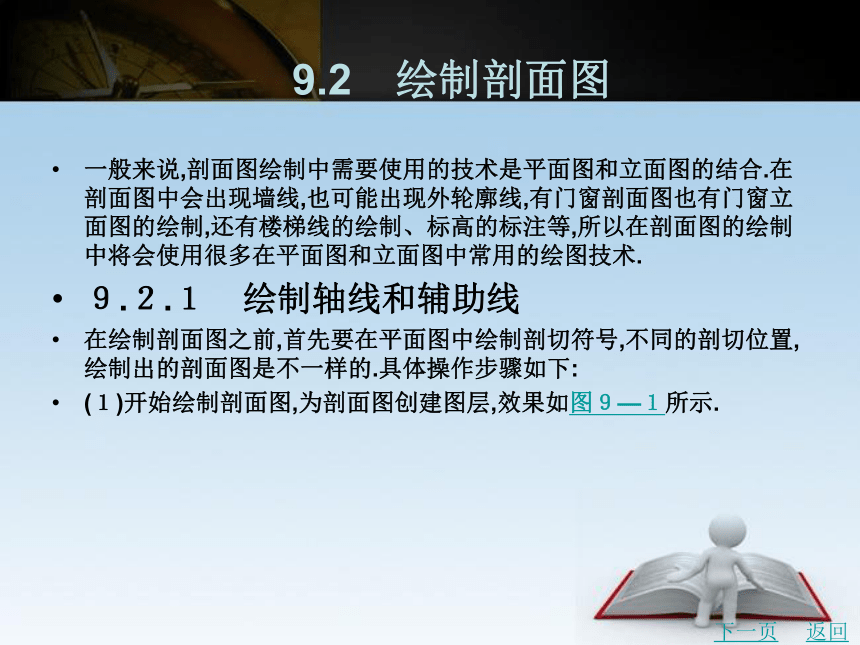

　9.2　绘制剖面图
一般来说,剖面图绘制中需要使用的技术是平面图和立面图的结合.在剖面图中会出现墙线,也可能出现外轮廓线,有门窗剖面图也有门窗立面图的绘制,还有楼梯线的绘制、标高的标注等,所以在剖面图的绘制中将会使用很多在平面图和立面图中常用的绘图技术.
９.２.１　绘制轴线和辅助线
在绘制剖面图之前,首先要在平面图中绘制剖切符号,不同的剖切位置,绘制出的剖面图是不一样的.具体操作步骤如下:
(１)开始绘制剖面图,为剖面图创建图层,效果如图９—１所示.
下一页
返回

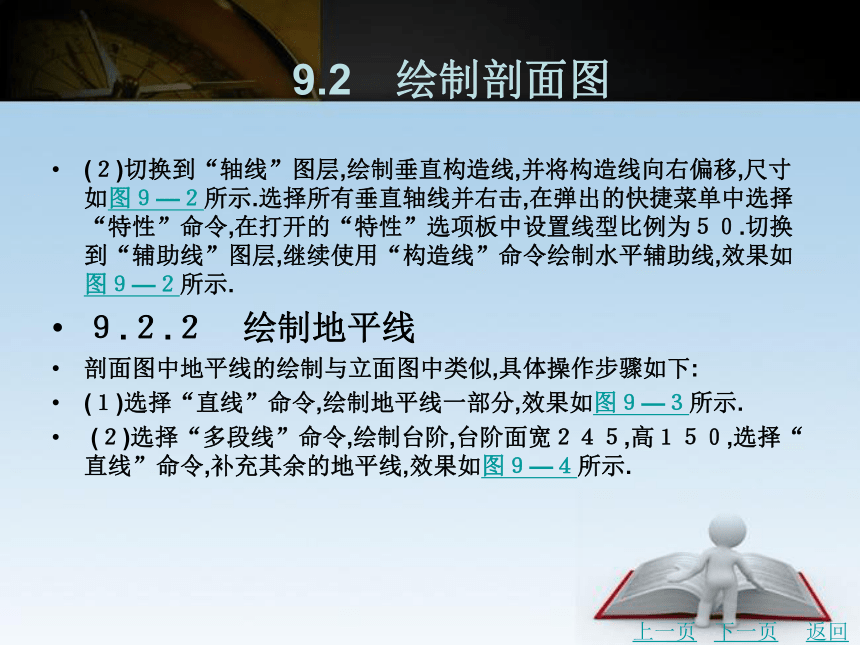

　9.2　绘制剖面图
(２)切换到“轴线”图层,绘制垂直构造线,并将构造线向右偏移,尺寸如图９—２所示.选择所有垂直轴线并右击,在弹出的快捷菜单中选择“特性”命令,在打开的“特性”选项板中设置线型比例为５０.切换到“辅助线”图层,继续使用“构造线”命令绘制水平辅助线,效果如图９—２所示.
９.２.２　绘制地平线
剖面图中地平线的绘制与立面图中类似,具体操作步骤如下:
(１)选择“直线”命令,绘制地平线一部分,效果如图９—３所示.
(２)选择“多段线”命令,绘制台阶,台阶面宽２４５,高１５０,选择“直线”命令,补充其余的地平线,效果如图９—４所示.
上一页
下一页
返回
　9.2　绘制剖面图

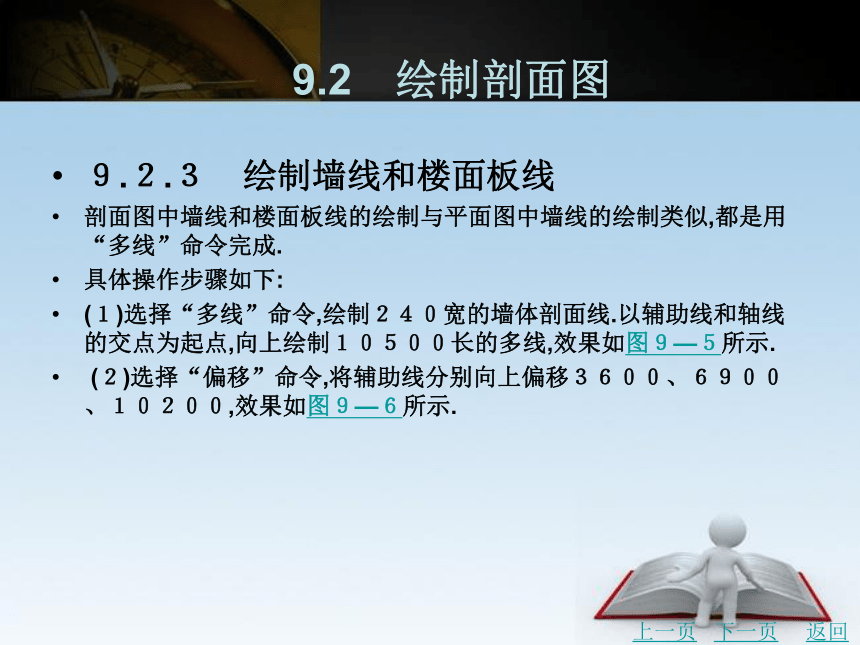

９.２.３　绘制墙线和楼面板线
剖面图中墙线和楼面板线的绘制与平面图中墙线的绘制类似,都是用“多线”命令完成.
具体操作步骤如下:
(１)选择“多线”命令,绘制２４０宽的墙体剖面线.以辅助线和轴线的交点为起点,向上绘制１０５００长的多线,效果如图９—５所示.
(２)选择“偏移”命令,将辅助线分别向上偏移３６００、６９００、１０２００,效果如图９—６所示.
上一页
下一页
返回

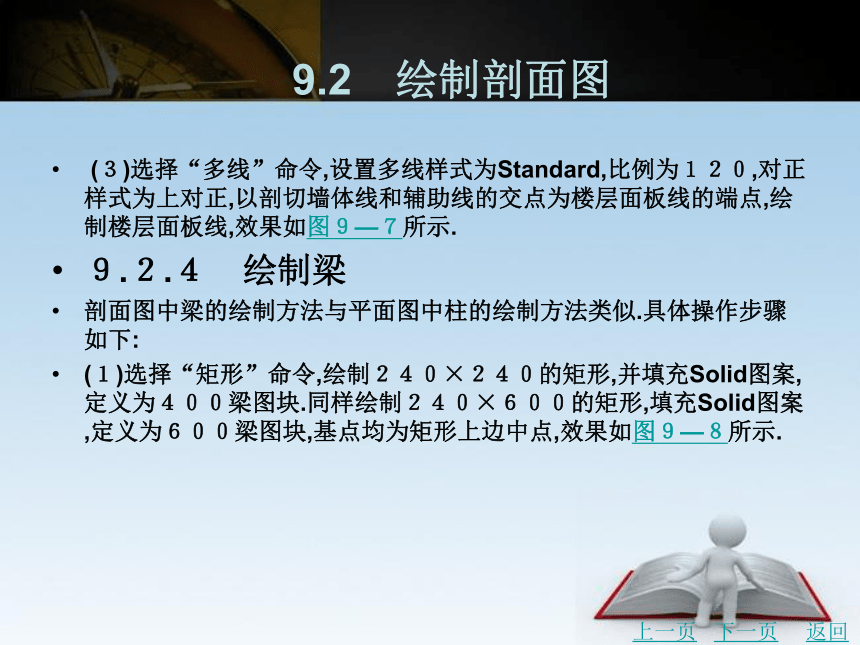

　9.2　绘制剖面图
(３)选择“多线”命令,设置多线样式为Standard,比例为１２０,对正样式为上对正,以剖切墙体线和辅助线的交点为楼层面板线的端点,绘制楼层面板线,效果如图９—７所示.
９.２.４　绘制梁
剖面图中梁的绘制方法与平面图中柱的绘制方法类似.具体操作步骤如下:
(１)选择“矩形”命令,绘制２４０×２４０的矩形,并填充Solid图案,定义为４００梁图块.同样绘制２４０×６００的矩形,填充Solid图案,定义为６００梁图块,基点均为矩形上边中点,效果如图９—８所示.
上一页
下一页
返回

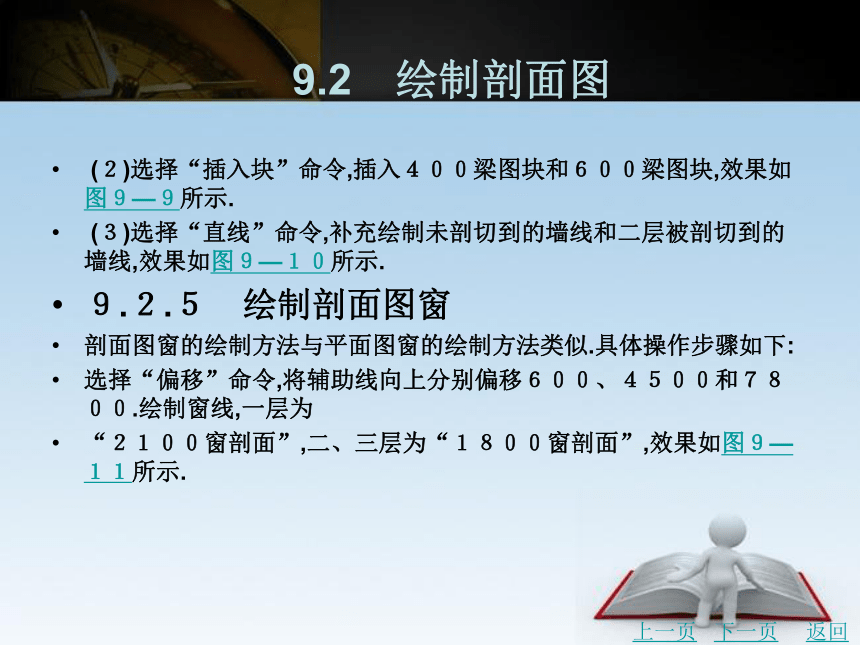

　9.2　绘制剖面图
(２)选择“插入块”命令,插入４００梁图块和６００梁图块,效果如图９—９所示.
(３)选择“直线”命令,补充绘制未剖切到的墙线和二层被剖切到的墙线,效果如图９—１０所示.
９.２.５　绘制剖面图窗
剖面图窗的绘制方法与平面图窗的绘制方法类似.具体操作步骤如下:
选择“偏移”命令,将辅助线向上分别偏移６００、４５００和７８００.绘制窗线,一层为
“２１００窗剖面”,二、三层为“１８００窗剖面”,效果如图９—１１所示.
上一页
下一页
返回

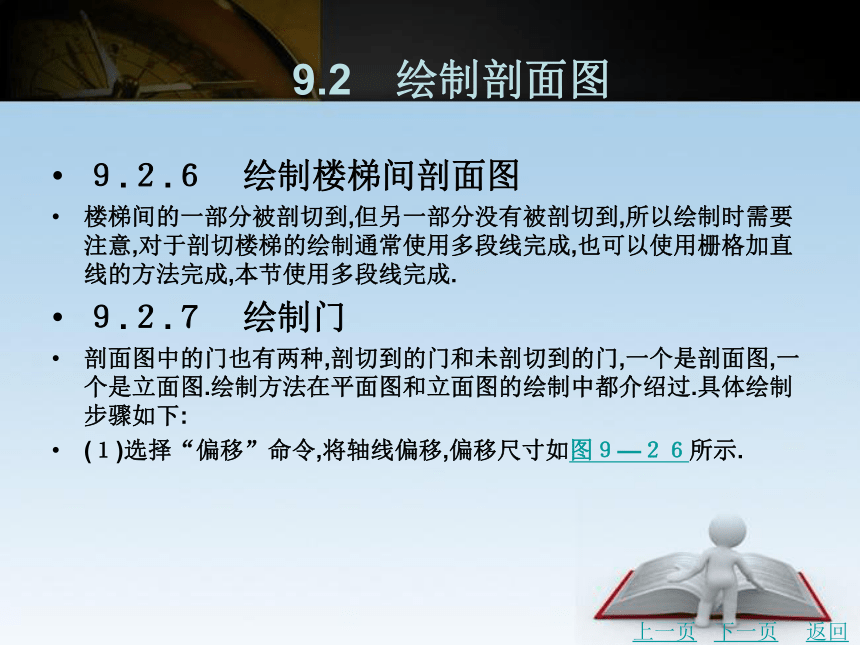

　9.2　绘制剖面图
９.２.６　绘制楼梯间剖面图
楼梯间的一部分被剖切到,但另一部分没有被剖切到,所以绘制时需要注意,对于剖切楼梯的绘制通常使用多段线完成,也可以使用栅格加直线的方法完成,本节使用多段线完成.
９.２.７　绘制门
剖面图中的门也有两种,剖切到的门和未剖切到的门,一个是剖面图,一个是立面图.绘制方法在平面图和立面图的绘制中都介绍过.具体绘制步骤如下:
(１)选择“偏移”命令,将轴线偏移,偏移尺寸如图９—２６所示.
上一页
下一页
返回

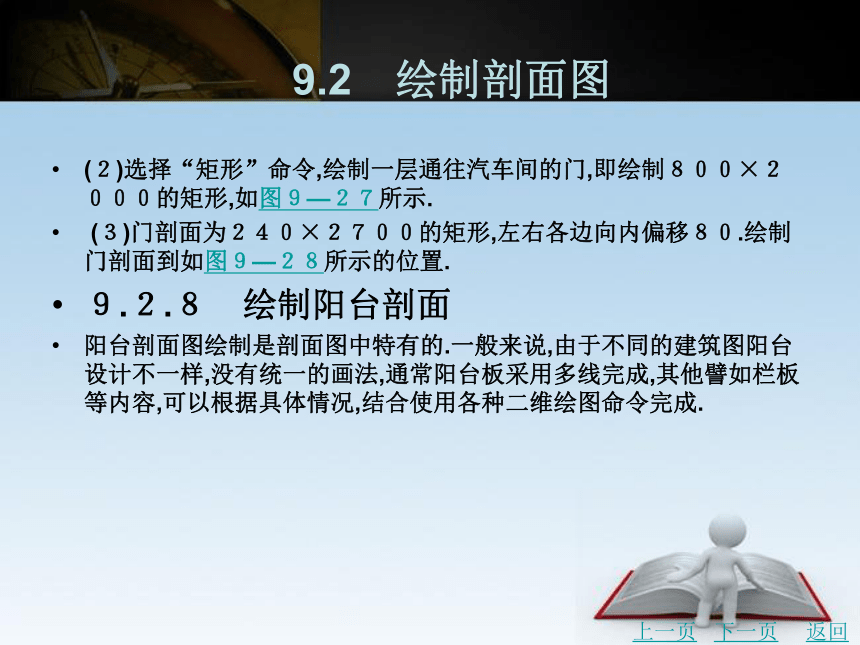

　9.2　绘制剖面图
(２)选择“矩形”命令,绘制一层通往汽车间的门,即绘制８００×２０００的矩形,如图９—２７所示.
(３)门剖面为２４０×２７００的矩形,左右各边向内偏移８０.绘制门剖面到如图９—２８所示的位置.
９.２.８　绘制阳台剖面
阳台剖面图绘制是剖面图中特有的.一般来说,由于不同的建筑图阳台设计不一样,没有统一的画法,通常阳台板采用多线完成,其他譬如栏板等内容,可以根据具体情况,结合使用各种二维绘图命令完成.
上一页
下一页
返回
　9.2　绘制剖面图
９.２.９　绘制屋顶
屋顶的绘制主要使用多段线、偏移、修剪、延伸以及图案填充等命令完成.
９.２.１０　绘制其他内容
在剖面图中,同样需要添加轴线编号、标高以及尺寸标注,方法与平面图和立面图中类似.
上一页
返回
图 9 - 1
返回
图 9 - 2
返回
图 9 - 3
返回
图 9 - 4
返回
图 9 - 5
返回
图 9 - 6
返回
图 9 - 7
返回
图 9 - 8
返回
图 9 - 9
返回
图 9 - 10
返回
图 9 - 11
返回
图 9 - 26
返回
图 9 - 27
返回
图 9 - 28
