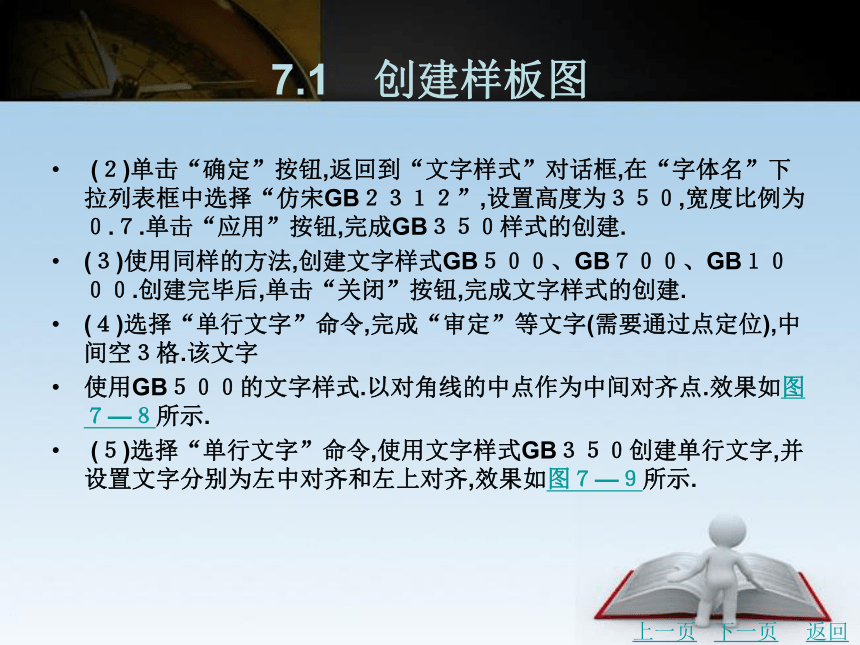

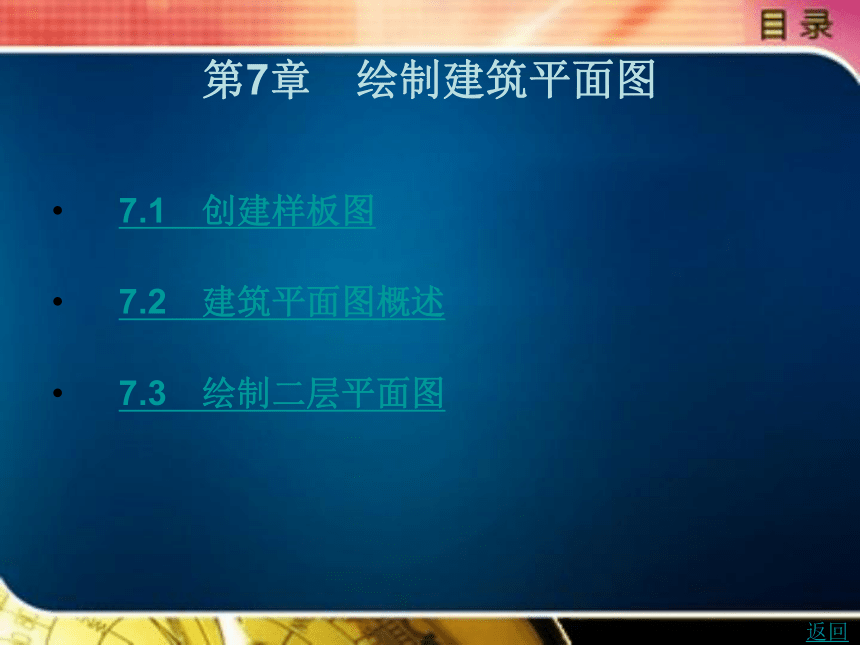

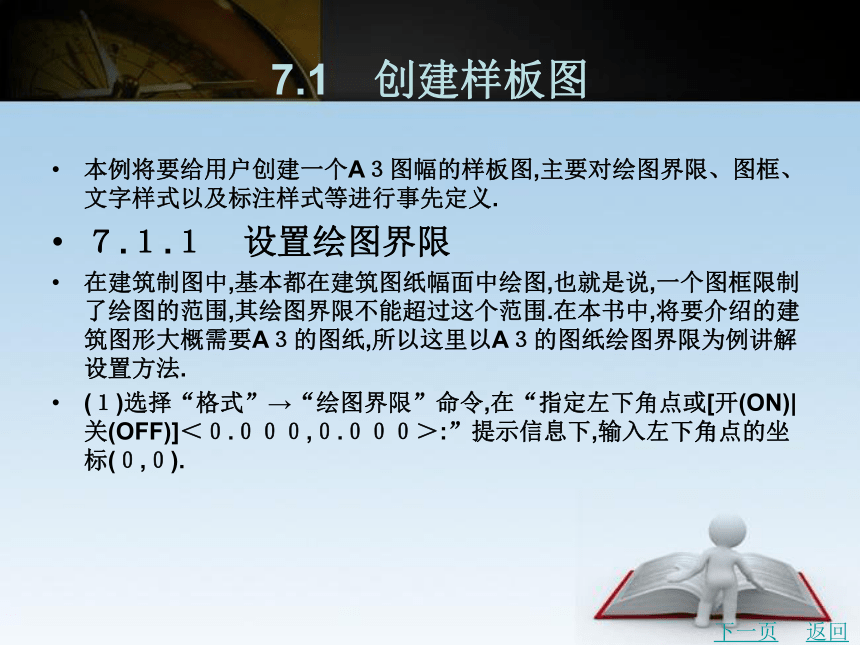

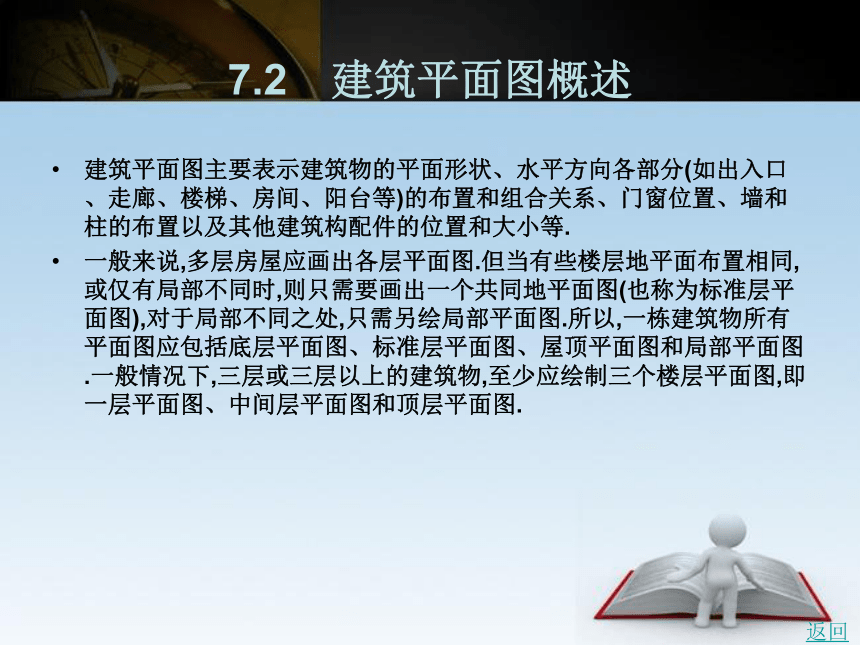

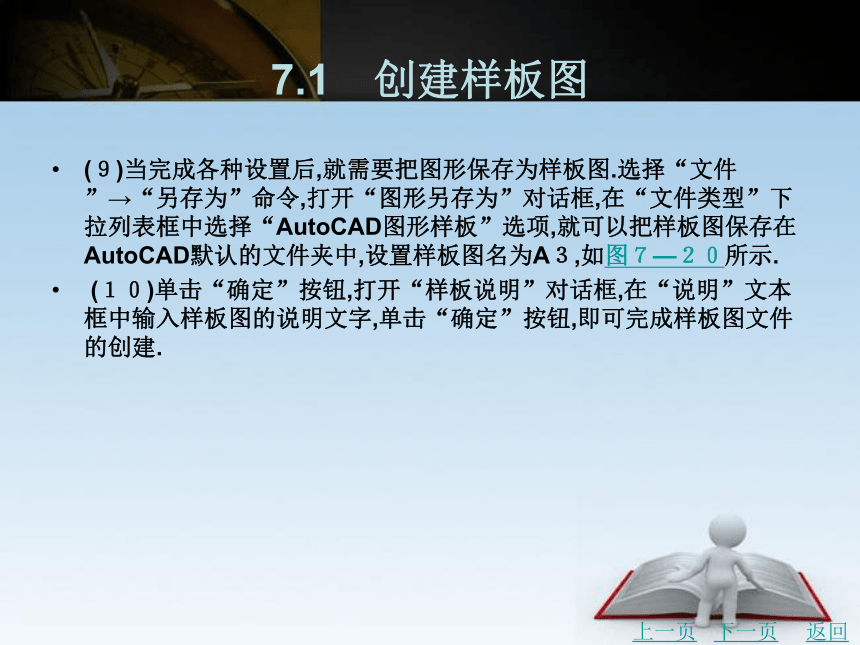

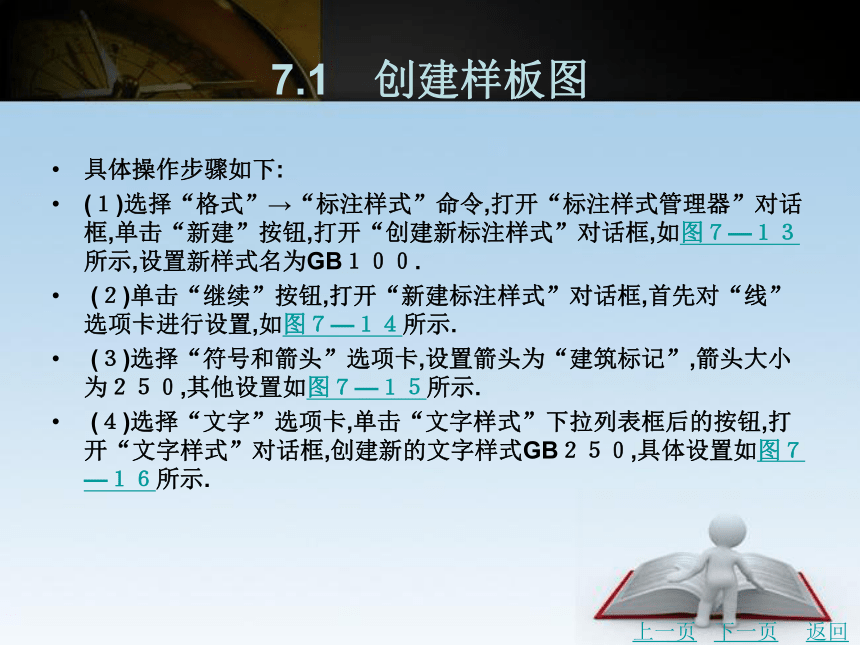

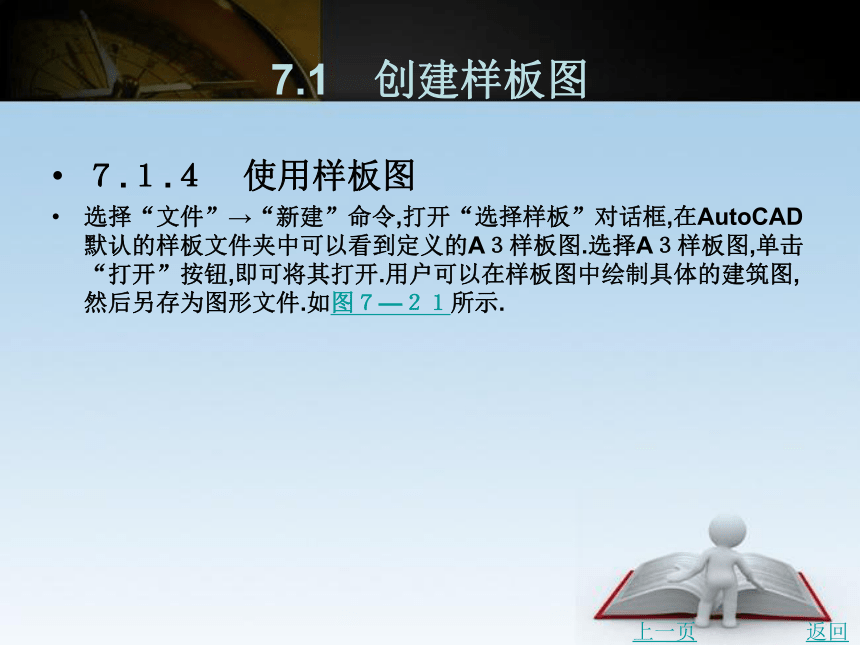

资源简介 (共59张PPT)第7章 绘制建筑平面图 7.1 创建样板图 7.2 建筑平面图概述 7.3 绘制二层平面图返回7.1 创建样板图本例将要给用户创建一个A3图幅的样板图,主要对绘图界限、图框、文字样式以及标注样式等进行事先定义.7.1.1 设置绘图界限在建筑制图中,基本都在建筑图纸幅面中绘图,也就是说,一个图框限制了绘图的范围,其绘图界限不能超过这个范围.在本书中,将要介绍的建筑图形大概需要A3的图纸,所以这里以A3的图纸绘图界限为例讲解设置方法.(1)选择“格式”→“绘图界限”命令,在“指定左下角点或[开(ON)|关(OFF)]<0.000,0.000>:”提示信息下,输入左下角点的坐标(0,0).下一页返回7.1 创建样板图(2)在“指定右上角点<420.000,297.000>:”提示信息下,输入右上角点的坐标(42000,29700),按Enter键完成绘图界限的设置.(3)选择“视图”→“缩放”→“范围”命令,使得设定的绘图界限在绘图区域内.7.1.2 绘制图框图框由比较简单的线组成,绘制方法比较简单,根据A3图纸的尺寸要求进行绘制,具体操作步骤如下:(1)选择矩形工具,输入第一个角点的坐标(0,0),再输入第二个角点的坐标(42000,29700),效果如图7—1所示.上一页下一页返回7.1 创建样板图(2)选择“分解”命令,将矩形分解.然后,选择偏移命令,将左侧边向内偏移2500,其余三边向内偏移500.选择“修剪”命令,根据图7—2所示,对偏移的直线进行修剪.(3)选择“直线”命令,首先捕捉如图7—3所示的基点,然后分别指定每个点的坐标为(@-24000,0)(@0,4000)和(@24000,0),绘制相应的直线,效果如图7—3所示.(4)选择“偏移”命令,根据图7—4所示,将绘制的直线进行偏移.(5)选择“修剪”命令,根据图7—5所示,对偏移的直线进行修剪.(6)选择“矩形”命令,绘制10000×2000的矩形,然后进行分解,将矩形的上边依次向下偏移500,左边依次向右偏移2500,效果如图7—6所示.上一页下一页返回7.1 创建样板图建筑制图标准规定文字的字高应从3.5mm、5mm、7mm、10mm、14mm、20mm等选项中选用.如需书写更大的字,其高度应按比值递增.图样及说明中的汉字应采用长仿宋体,宽度与高度的关系要满足具体的规定.在样板图中创建字体样式GB350、GB500、GB700、GB1000,并给图框添加文字,具体操作步骤如下:(1)选择“格式”→“文字样式”命令,打开“文字样式”对话框,单击“新建”按钮,打开“新建文字样式”对话框,设置样式名为GB350,字高为350,如图7—7所示.上一页下一页返回7.1 创建样板图(2)单击“确定”按钮,返回到“文字样式”对话框,在“字体名”下拉列表框中选择“仿宋GB2312”,设置高度为350,宽度比例为0.7.单击“应用”按钮,完成GB350样式的创建.(3)使用同样的方法,创建文字样式GB500、GB700、GB1000.创建完毕后,单击“关闭”按钮,完成文字样式的创建.(4)选择“单行文字”命令,完成“审定”等文字(需要通过点定位),中间空3格.该文字使用GB500的文字样式.以对角线的中点作为中间对齐点.效果如图7—8所示.(5)选择“单行文字”命令,使用文字样式GB350创建单行文字,并设置文字分别为左中对齐和左上对齐,效果如图7—9所示.上一页下一页返回7.1 创建样板图(6)选择“单行文字”命令,使用文字样式GB350创建单行文字,创建会签栏的文字,其中,“建筑结构”文字之间有1个空格,“电气”文字之间有4个空格,“给排水”文字之间有1个空格,“暖通”文字之间有4个空格,效果如图7—10所示.(7)选择“旋转”命令,选取如图7—10所示的所有对象,以左下角点为基点旋转90°,效果如图7—11所示.选择“移动”命令,图形根据图7—12所示移动到适当位置.7.1.3 创建尺寸标注样式尺寸标注与绘图比例是相关的.本书的绘图比例可能会涉及1∶100、1∶50和1∶25,因此需要创建三种标注样式,分别命名为GB100、GB50和GB25.上一页下一页返回7.1 创建样板图具体操作步骤如下:(1)选择“格式”→“标注样式”命令,打开“标注样式管理器”对话框,单击“新建”按钮,打开“创建新标注样式”对话框,如图7—13所示,设置新样式名为GB100.(2)单击“继续”按钮,打开“新建标注样式”对话框,首先对“线”选项卡进行设置,如图7—14所示.(3)选择“符号和箭头”选项卡,设置箭头为“建筑标记”,箭头大小为250,其他设置如图7—15所示.(4)选择“文字”选项卡,单击“文字样式”下拉列表框后的按钮,打开“文字样式”对话框,创建新的文字样式GB250,具体设置如图7—16所示.上一页下一页返回7.1 创建样板图(5)在“文字样式”下拉列表框中选择GB250文字样式,其他设置如图7—17所示.(6)选择“调整”选项卡,设置全局比例为1,其他设置如图7—18所示.(7)选择“主单位”选项卡,设置“单位格式”为“小数”,“精度”为0,其他设置如图7—19所示.(8)设置完毕后,单击“确定”按钮,完成标注样式GB100的创建.重复以上步骤,创建标注样式GB50.以GB100为基础样式创建新的样式GB50,仅在“主单位”选项卡的测量单位比例“比例因子”上有区别,设置GB50比例因子为0.5.同样,创建GB25标注样式,比例因子为0.25.上一页下一页返回7.1 创建样板图(9)当完成各种设置后,就需要把图形保存为样板图.选择“文件”→“另存为”命令,打开“图形另存为”对话框,在“文件类型”下拉列表框中选择“AutoCAD图形样板”选项,就可以把样板图保存在AutoCAD默认的文件夹中,设置样板图名为A3,如图7—20所示.(10)单击“确定”按钮,打开“样板说明”对话框,在“说明”文本框中输入样板图的说明文字,单击“确定”按钮,即可完成样板图文件的创建.上一页下一页返回7.1 创建样板图7.1.4 使用样板图选择“文件”→“新建”命令,打开“选择样板”对话框,在AutoCAD默认的样板文件夹中可以看到定义的A3样板图.选择A3样板图,单击“打开”按钮,即可将其打开.用户可以在样板图中绘制具体的建筑图,然后另存为图形文件.如图7—21所示.上一页返回7.2 建筑平面图概述建筑平面图主要表示建筑物的平面形状、水平方向各部分(如出入口、走廊、楼梯、房间、阳台等)的布置和组合关系、门窗位置、墙和柱的布置以及其他建筑构配件的位置和大小等.一般来说,多层房屋应画出各层平面图.但当有些楼层地平面布置相同,或仅有局部不同时,则只需要画出一个共同地平面图(也称为标准层平面图),对于局部不同之处,只需另绘局部平面图.所以,一栋建筑物所有平面图应包括底层平面图、标准层平面图、屋顶平面图和局部平面图.一般情况下,三层或三层以上的建筑物,至少应绘制三个楼层平面图,即一层平面图、中间层平面图和顶层平面图.返回7.3 绘制二层平面图本例将介绍双拼别墅的底层平面图和二层平面图的绘制方法.通常来讲,绘制平面图时,如果是多层建筑,通常先绘制标准层的平面图,然后在标准层平面图的基础上绘制底层平面图和屋顶平面图.本例中需要绘制的建筑为三层建筑,首先绘制二层平面图.绘图步骤和顺序依次为设置图形界限、创建图层、绘制轴线和辅助线、绘制墙体、绘制柱子、创建门窗、绘制家具、创建说明文字、添加尺寸标注和轴线编号、添加标高和图题.7.3.1 创建图层在绘制具体的图形之前,需要创建不同的图层,以便对各种图形进行分类,方便各种操作.图形界限的设置不再重复叙述,在前面已经创建的A3模板中进行.打开A3模板后,设置图层.下一页返回7.3 绘制二层平面图设置图层的具体操作步骤如下:(1)打开A3模板,在“面板”选项板的“图层”控制台中单击“图层特性管理器”按钮,快捷键为“la”,单击“新建图层”按钮,创建各个图层,效果如图7—22所示.(2)选中“轴线”图层,单击相应的“颜色”列表中的“图标”,打开“选择颜色”对话框,设置颜色为红色,如图7—23所示.设置完成后,单击“确定”按钮.(3)单击“轴线”图层中“线型”列表中的“Continuous图标”,打开选择线型对话框.单击“加载”按钮,打开“加载或重载线型”对话框,如图7—24所示.选择ACAD_IS010W100线型,单击“确定”按钮,返回到“选择线型”对话框,选择刚刚加载的线型,如图7—25所示,单击“确定”按钮完成线型设置.上一页下一页返回7.3 绘制二层平面图(4)使用相同的方法,设置其他图层的颜色、线型以及线宽等特性,效果如图7—26所示.7.3.2 绘制轴线和辅助线轴线和辅助线是平面图绘制中的定位基础,轴线和辅助线通常可以使用直线或构造线来绘制,本节采用构造线的方法来创建轴线和辅助线.具体步骤如下:(1)将图层切换到“轴线”图层.选择“绘图”→“构造线”命令,绘制一条垂直和水平的轴线,效果如图7—27所示.上一页下一页返回7.3 绘制二层平面图(2)选择两条构造线并右击,从弹出的快捷菜单中选择“特性”命令,打开“特性”选项板,设置“线型比例”为50,效果如图7—28所示.(3)选择“修改”→“偏移”命令,设置偏移距离为3600,选择步骤(1)中绘制的垂直构造线,向右偏移,再用同样的方法对水平和垂直轴线进行偏移,偏移尺寸如图7—29所示.(4)切换到“辅助线”图层,选择“绘图”→“构造线”命令,以步骤(1)中构造线的交点为基点,输入相对偏移距离(@2600,0),绘制一条垂直辅助线.按照同样的方法创建其他辅助线,尺寸如图7—30所示.上一页下一页返回7.3 绘制二层平面图7.3.3 绘制墙体绘制墙体最常用的方法是使用多线.对于关于轴线对称或偏于轴线某一侧的墙体,可以不创建新的多线样式,直接使用Standard样式来创建;而对于关于轴线不对称的墙体,例如370墙体,轴线两侧分别是120和250,则需要自定义多线样式,对图元偏移进行定义.在双拼别墅的平面图中,墙体主要是240和120.窗户也是需要用多线设置,一般用四条多线表示.这里定义墙体的多线样式QX时,将窗线CQ一起设置.上一页下一页返回7.3 绘制二层平面图具体步骤如下:(1)切换到“墙线”图层,选择“格式”→“多线样式”命令,打开“多线样式”对话框,单击“新建”按钮,打开“创建新的多线样式”对话框,设置新样式名为QX,如图7—31所示.(2)单击“继续”按钮,打开“新建多线样式”对话框,在“封口”选项区域中选择直线的起点和端点.设置两个图元的偏移分别为0.5和-0.5,效果如图7—32所示.设置完毕后,单击“确定”按钮完成QX的创建.(3)用同样的方法,新建样式名为CX,设置偏移量分别为0.5、0.25、-0.25、-0.5,如图7—33所示.设置完毕后,单击“确定”按钮完成窗线的创建.上一页下一页返回7.3 绘制二层平面图(4)选择“多线”命令,快捷键为ML.分别将对正、比例、样式选择为“无”“240”“QX”.对正表示多线与轴线的对正关系;比例表示墙体的厚度;样式表示设置的多线样式.(5)根据墙体的尺寸依次从右上角向左下角绘制墙体,注意门窗的位置要留出空隙.对于120墙体,需要将多线的“比例(s)”设置为“120”来绘制.墙线的绘制效果如图7—34所示.(6)选择“多线”命令,打开“多线编辑工具”对话框,分别使用“T形打开”“T形合并”“角点结合”和“十字合并”等工具,对墙线进行修改,隐藏轴线和辅助线后,效果如图7—35所示.上一页下一页返回7.3 绘制二层平面图7.3.4 绘制柱子柱子的绘制方法比较简单,主要使用“矩形”命令和“图案填充”命令进行绘制,同时需要把柱子定义为图块,在平面图中插入柱子时,可以一个一个地插入,也可以使用复制命令,定位的基准就是轴线的交点.7.3.5 创建门窗由于在设置墙体的多线样式时已经将窗户的多线样式设置好了,因此可以直接选择多线工具,在“多线样式”选项中选择CX,在提前预留好的窗洞位置直接绘制窗户.效果如图7—39所示.上一页下一页返回7.3 绘制二层平面图由于门的数量比较少,所以在本例中没有将门定义为块,而是直接使用多段线绘制.在平面图中绘制门时,最常采用的方法就是使用多段线,当然也可以采用直线和圆弧绘制.7.3.6 绘制阳台阳台的绘制比较简单,使用已经创建的多线样式创建即可.由于是双拼别墅,所以本例中会多次使用“镜像”命令,以完成另一侧图形的绘制,阳台绘制同样也不例外.注意多线的对正位置和比例大小.上一页下一页返回7.3 绘制二层平面图7.3.7 绘制楼梯楼梯的绘制是平面图绘制中比较重要的一个部分.由于需要准确定位,所以可以使用相对点法进行点的定位,同时需要使用阵列方法来绘制其他的踏步线.扶手等部分可以使用直线绘制,也可以使用多段线或多线来进行绘制.7.3.8 绘制家具在二层平面图中,将布置一种家具———床,至于其他家具,用户如果有兴趣,可以向平面图中添加.床的绘制比较简单,主要采用矩形、直线、镜像、圆和偏移等命令.上一页下一页返回7.3 绘制二层平面图7.3.9 创建说明文字文字主要对平面图形进行补充说明.在本例中主要是添加房间功能说明文字以及楼梯的方向线说明文字.对于比较短小的说明文字,通常采用单行文字的方法创建.7.3.10 添加尺寸标注和轴线编号在建筑制图中,最常采用的尺寸标注主要包括线性标注和连续标注.由于本图采用1∶100比例绘制,所以采用标注样式GB100.7.3.11 添加标高和图题由于是二层平面图,需要添加二层楼面的标高,使用模板中的标高图块完成即可;图题使用单行文字创建;标题线使用带宽度的多段线完成.上一页返回图 7 - 1返回图 7 - 2返回图 7 - 3返回图 7 - 4返回图 7 - 5返回图 7 - 6返回图 7 - 7返回图 7 - 8返回图 7 - 9返回图 7 - 10返回图 7 - 11返回图 7 - 12返回图 7 - 13返回图 7 - 14返回图 7 - 15返回图 7 - 16返回图 7 - 17返回图 7 - 18返回图 7 - 19返回图 7 - 20返回图 7 - 21返回图 7 - 22返回图 7 - 23返回图 7 - 24返回图 7 - 25返回图 7 - 26返回图 7 - 27返回图 7 - 28返回图 7 - 29返回图 7 - 30返回图 7 - 31返回图 7 - 32返回图 7 - 33返回图 7 - 34返回图 7 - 35返回图 7 - 39返回 展开更多...... 收起↑ 资源预览
