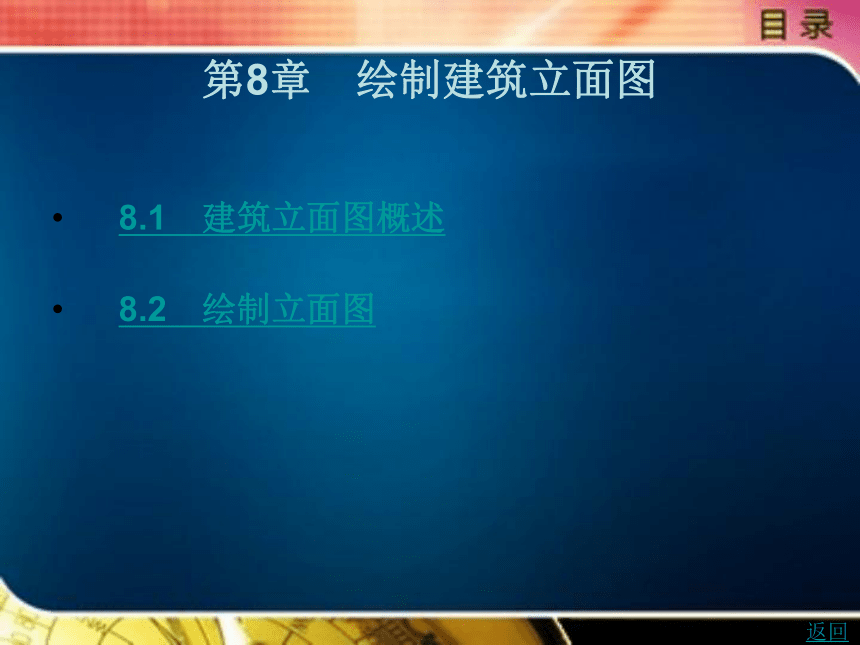

第8章　绘制建筑立面图
　8.1　建筑立面图概述
　8.2　绘制立面图
返回
8.1　建筑立面图概述
建筑立面图可以看作是有很多构件组成的整体,包括墙体、梁柱、门窗、阳台、屋顶和屋檐等.建筑立面图绘制的主要任务是:恰当地确定立面中这些构件的比例和尺度,以达到体型的完整,满足建筑结构和美观的要求.建筑立面设计时,应在满足使用要求、结构构造等功能和技术方面要求的前提下,使建筑尽量美观.
立面图中通常包含的内容有:建筑物某侧立面的立面形式、外貌及大小;图名和绘图比例;外墙面上的装修做法、材料、装饰图线、色调等;外墙上投影可见的建筑构配件,例如室外台阶、梁、柱、挑檐、阳台、雨篷、室外楼梯、屋顶以及雨水管等的位置和立面形状;标注建筑立面图上的主要标高;详图索引符号、立面图两端轴线及编号;反映立面上门窗的布置、外形及开启方向.
返回

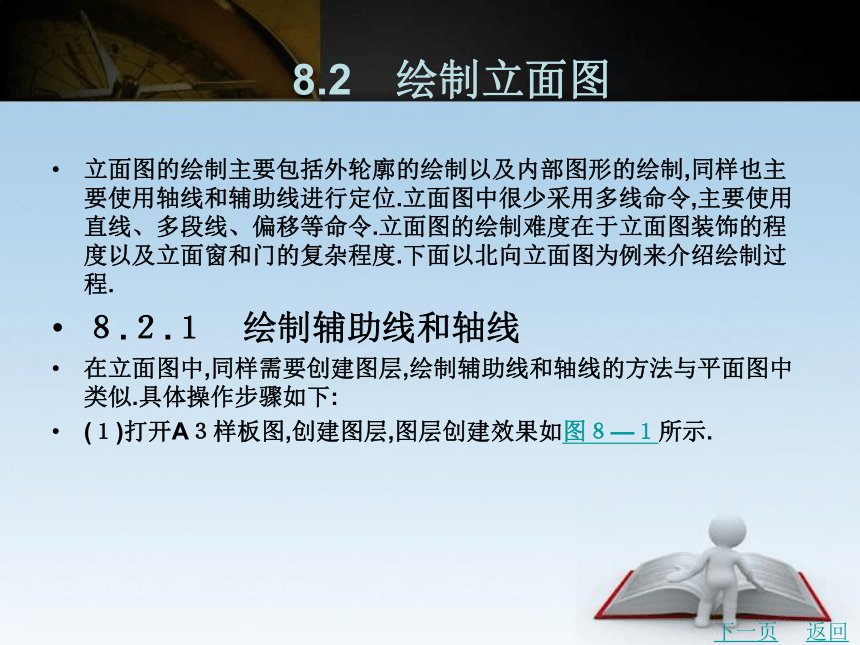

　8.2　绘制立面图
立面图的绘制主要包括外轮廓的绘制以及内部图形的绘制,同样也主要使用轴线和辅助线进行定位.立面图中很少采用多线命令,主要使用直线、多段线、偏移等命令.立面图的绘制难度在于立面图装饰的程度以及立面窗和门的复杂程度.下面以北向立面图为例来介绍绘制过程.
８.２.１　绘制辅助线和轴线
在立面图中,同样需要创建图层,绘制辅助线和轴线的方法与平面图中类似.具体操作步骤如下:
(１)打开A３样板图,创建图层,图层创建效果如图８—１所示.
下一页
返回
　8.2　绘制立面图

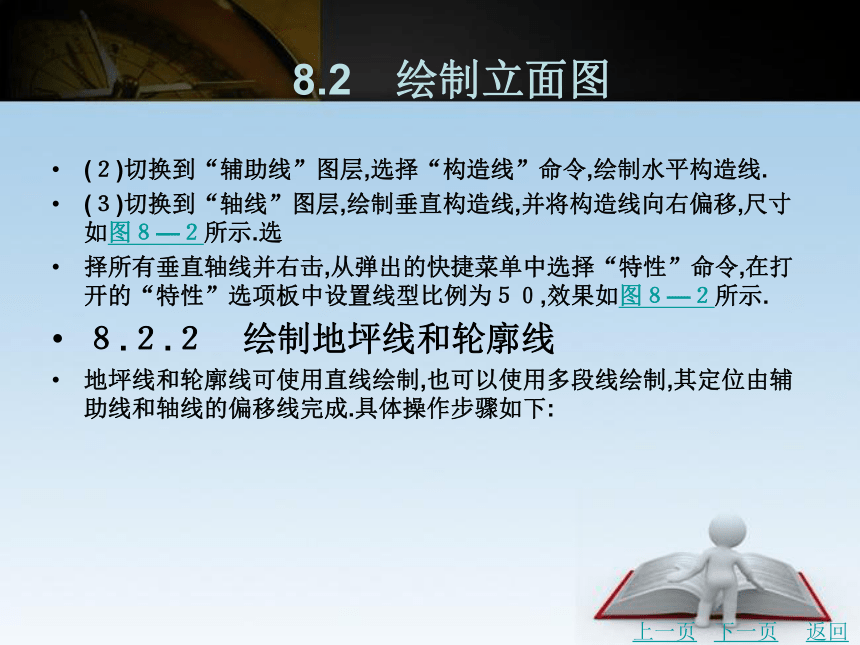

(２)切换到“辅助线”图层,选择“构造线”命令,绘制水平构造线.

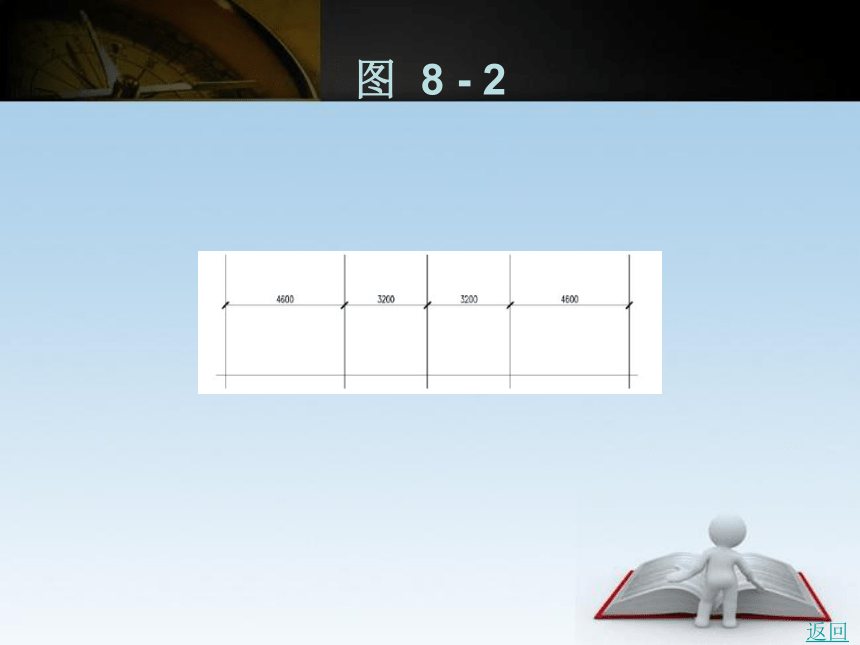

(３)切换到“轴线”图层,绘制垂直构造线,并将构造线向右偏移,尺寸如图８—２所示.选
择所有垂直轴线并右击,从弹出的快捷菜单中选择“特性”命令,在打开的“特性”选项板中设置线型比例为５０,效果如图８—２所示.
８.２.２　绘制地坪线和轮廓线
地坪线和轮廓线可使用直线绘制,也可以使用多段线绘制,其定位由辅助线和轴线的偏移线完成.具体操作步骤如下:
上一页
下一页
返回
　8.2　绘制立面图

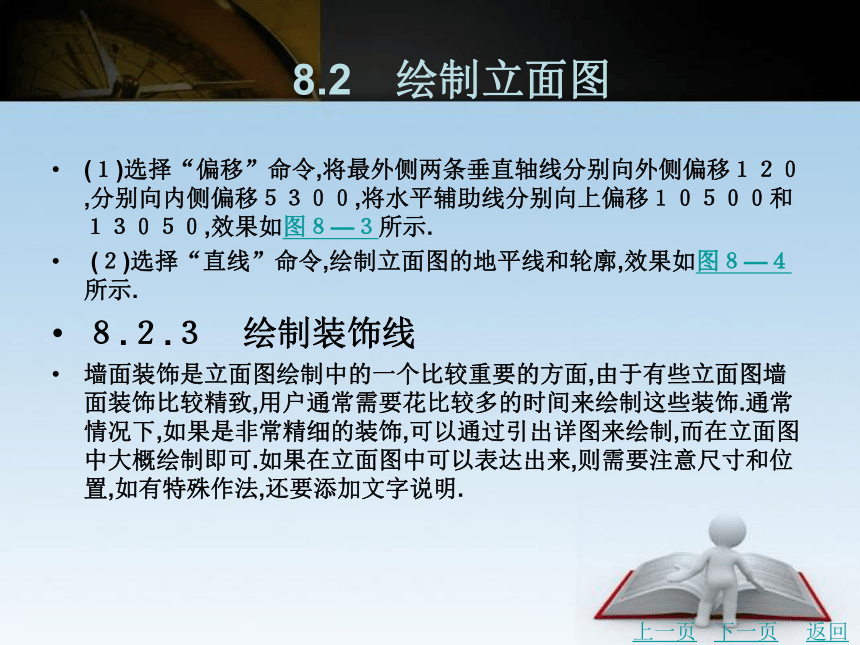

(１)选择“偏移”命令,将最外侧两条垂直轴线分别向外侧偏移１２０,分别向内侧偏移５３００,将水平辅助线分别向上偏移１０５００和１３０５０,效果如图８—３所示.
(２)选择“直线”命令,绘制立面图的地平线和轮廓,效果如图８—４所示.
８.２.３　绘制装饰线
墙面装饰是立面图绘制中的一个比较重要的方面,由于有些立面图墙面装饰比较精致,用户通常需要花比较多的时间来绘制这些装饰.通常情况下,如果是非常精细的装饰,可以通过引出详图来绘制,而在立面图中大概绘制即可.如果在立面图中可以表达出来,则需要注意尺寸和位置,如有特殊作法,还要添加文字说明.
上一页
下一页
返回
　8.2　绘制立面图

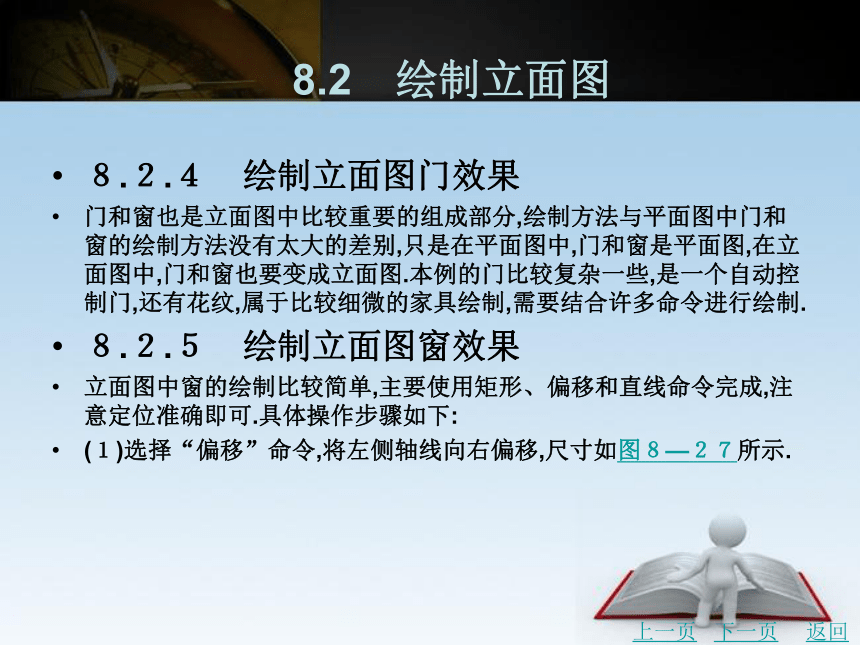

８.２.４　绘制立面图门效果
门和窗也是立面图中比较重要的组成部分,绘制方法与平面图中门和窗的绘制方法没有太大的差别,只是在平面图中,门和窗是平面图,在立面图中,门和窗也要变成立面图.本例的门比较复杂一些,是一个自动控制门,还有花纹,属于比较细微的家具绘制,需要结合许多命令进行绘制.
８.２.５　绘制立面图窗效果
立面图中窗的绘制比较简单,主要使用矩形、偏移和直线命令完成,注意定位准确即可.具体操作步骤如下:
(１)选择“偏移”命令,将左侧轴线向右偏移,尺寸如图８—２７所示.
上一页
下一页
返回
　8.2　绘制立面图

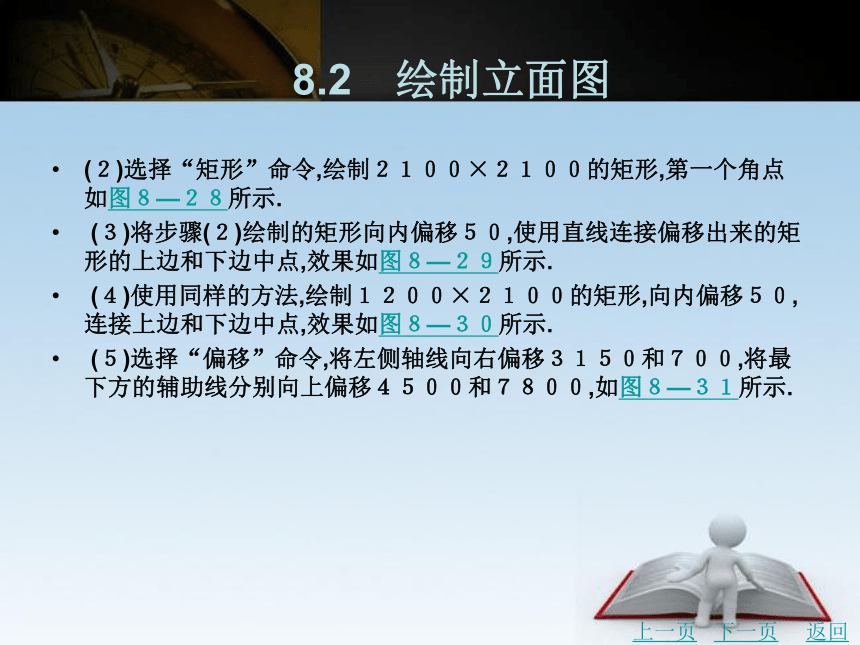

(２)选择“矩形”命令,绘制２１００×２１００的矩形,第一个角点如图８—２８所示.
(３)将步骤(２)绘制的矩形向内偏移５０,使用直线连接偏移出来的矩形的上边和下边中点,效果如图８—２９所示.
(４)使用同样的方法,绘制１２００×２１００的矩形,向内偏移５０,连接上边和下边中点,效果如图８—３０所示.
(５)选择“偏移”命令,将左侧轴线向右偏移３１５０和７００,将最下方的辅助线分别向上偏移４５００和７８００,如图８—３１所示.
上一页
下一页
返回
　8.2　绘制立面图

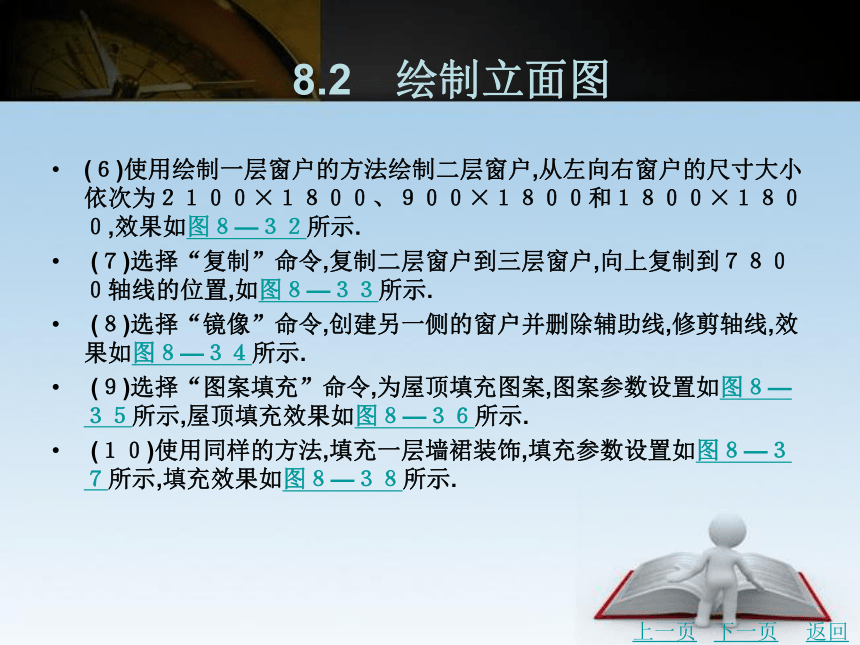

(６)使用绘制一层窗户的方法绘制二层窗户,从左向右窗户的尺寸大小依次为２１００×１８００、９００×１８００和１８００×１８００,效果如图８—３２所示.
(７)选择“复制”命令,复制二层窗户到三层窗户,向上复制到７８００轴线的位置,如图８—３３所示.
(８)选择“镜像”命令,创建另一侧的窗户并删除辅助线,修剪轴线,效果如图８—３４所示.
(９)选择“图案填充”命令,为屋顶填充图案,图案参数设置如图８—３５所示,屋顶填充效果如图８—３６所示.
(１０)使用同样的方法,填充一层墙裙装饰,填充参数设置如图８—３７所示,填充效果如图８—３８所示.
上一页
下一页
返回
　8.2　绘制立面图

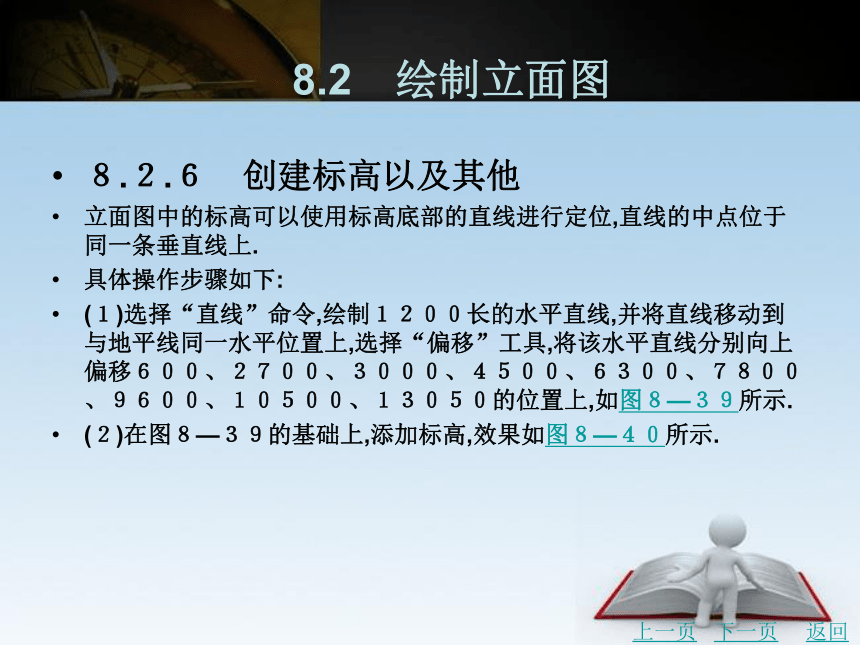

８.２.６　创建标高以及其他
立面图中的标高可以使用标高底部的直线进行定位,直线的中点位于同一条垂直线上.
具体操作步骤如下:
(１)选择“直线”命令,绘制１２００长的水平直线,并将直线移动到与地平线同一水平位置上,选择“偏移”工具,将该水平直线分别向上偏移６００、２７００、３０００、４５００、６３００、７８００、９６００、１０５００、１３０５０的位置上,如图８—３９所示.
(２)在图８—３９的基础上,添加标高,效果如图８—４０所示.
上一页
下一页
返回
　8.2　绘制立面图

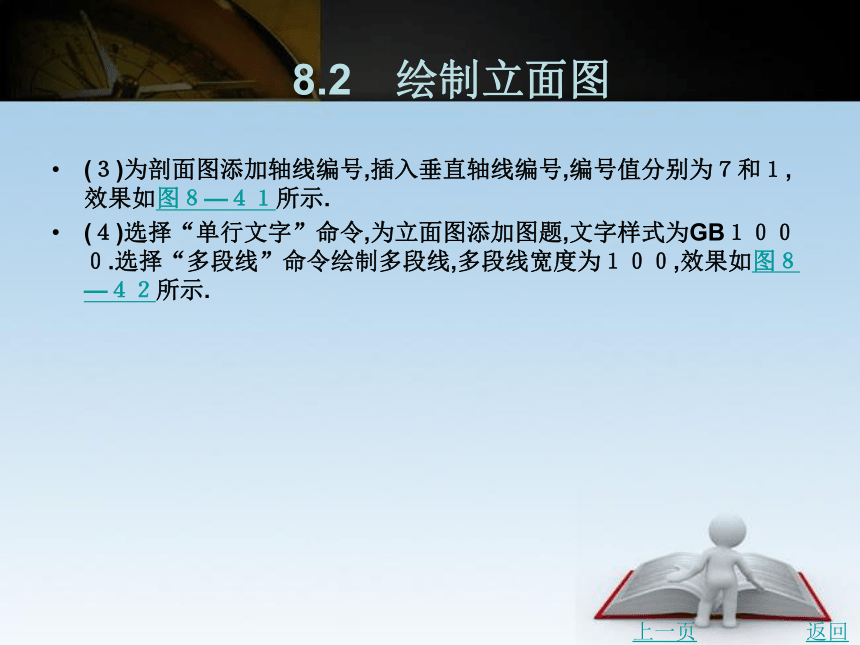

(３)为剖面图添加轴线编号,插入垂直轴线编号,编号值分别为７和１,效果如图８—４１所示.
(４)选择“单行文字”命令,为立面图添加图题,文字样式为GB１０００.选择“多段线”命令绘制多段线,多段线宽度为１００,效果如图８—４２所示.
上一页
返回
图 8 - 1
返回
图 8 - 2
返回
图 8 - 3
返回
图 8 - 4
返回
图 8 - 27
返回
图 8 - 28
返回
图 8 - 29
返回
图 8 - 30
返回
图 8 - 31
返回
图 8 - 32
返回
图 8 - 33
返回
图 8 - 34
返回
图 8 - 35
返回
图 8 - 36
返回
图 8 - 37
返回
图 8 - 38
返回
图 8 - 39
返回
图 8 - 40
返回
图 8 - 41
返回
图 8 - 42
