项目二 建筑施工图的绘制

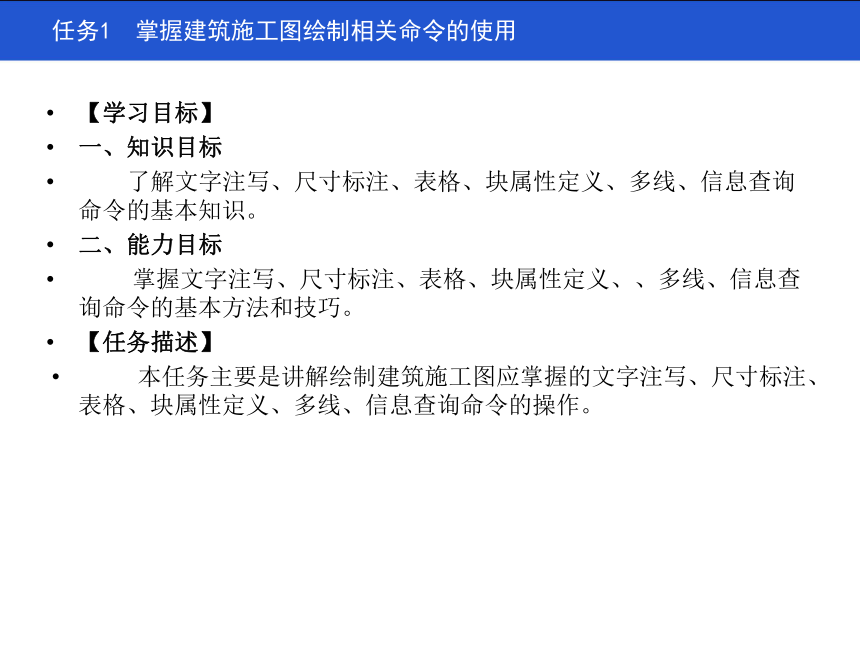

任务1 掌握建筑施工图绘制相关命令的使用
【学习目标】
一、知识目标
了解文字注写、尺寸标注、表格、块属性定义、多线、信息查询命令的基本知识。
二、能力目标
掌握文字注写、尺寸标注、表格、块属性定义、、多线、信息查询命令的基本方法和技巧。
【任务描述】
本任务主要是讲解绘制建筑施工图应掌握的文字注写、尺寸标注、表格、块属性定义、多线、信息查询命令的操作。
任务1 掌握建筑施工图绘制相关命令的使用

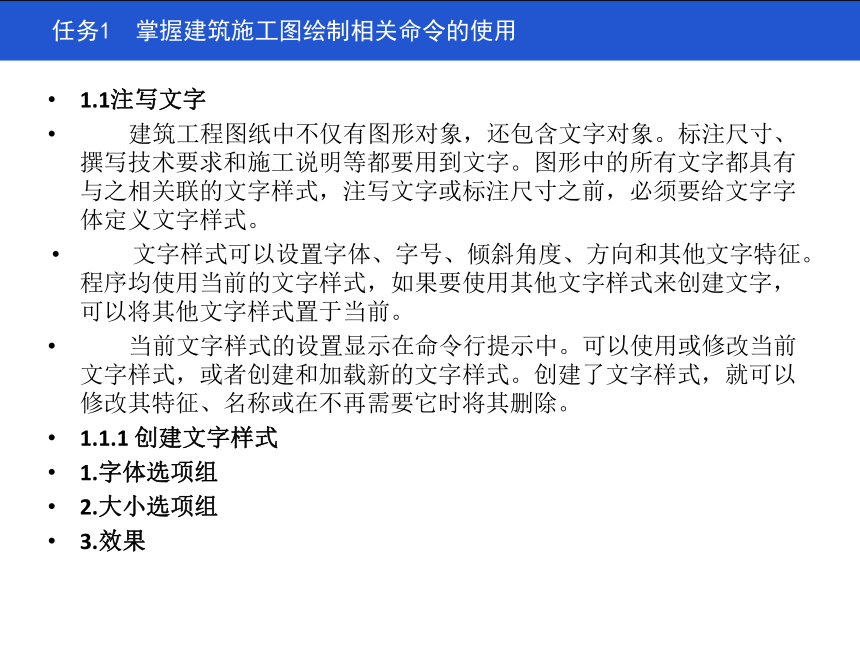

1.1注写文字
建筑工程图纸中不仅有图形对象，还包含文字对象。标注尺寸、撰写技术要求和施工说明等都要用到文字。图形中的所有文字都具有与之相关联的文字样式，注写文字或标注尺寸之前，必须要给文字字体定义文字样式。
文字样式可以设置字体、字号、倾斜角度、方向和其他文字特征。程序均使用当前的文字样式，如果要使用其他文字样式来创建文字，可以将其他文字样式置于当前。
当前文字样式的设置显示在命令行提示中。可以使用或修改当前文字样式，或者创建和加载新的文字样式。创建了文字样式，就可以修改其特征、名称或在不再需要它时将其删除。
1.1.1 创建文字样式
1.字体选项组
2.大小选项组
3.效果
任务1 掌握建筑施工图绘制相关命令的使用
1.1.2建立文字样式举例
1.1.3文字输入方式
1.单行文字输入
2.多行文字输入
（1）在位文本编辑器
（2）特殊字符的输入
（3）多行文字增强
1.1.4文字编辑
1．样式替换
2．文字内容修改
任务1 掌握建筑施工图绘制相关命令的使用

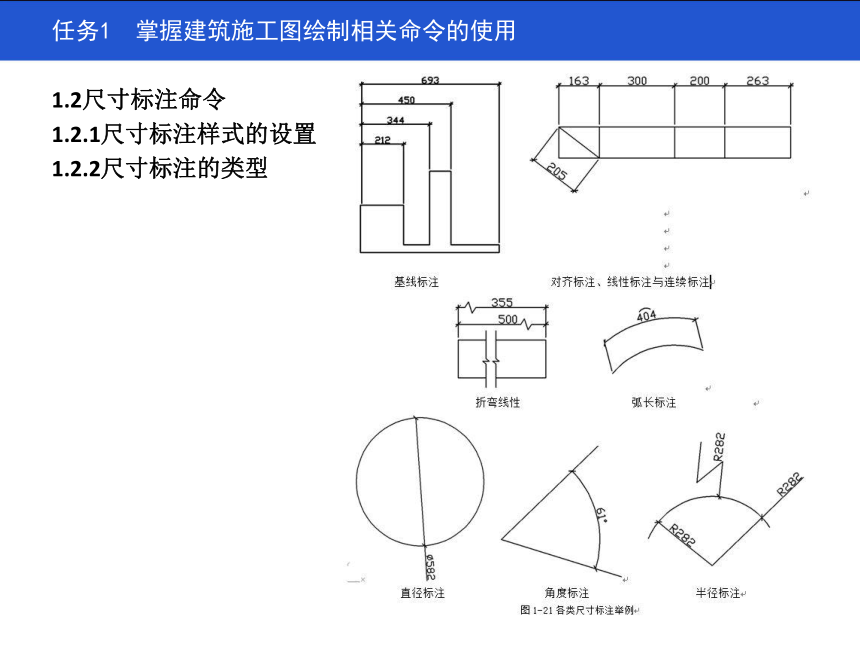

1.2尺寸标注命令
1.2.1尺寸标注样式的设置
1.2.2尺寸标注的类型
任务1 掌握建筑施工图绘制相关命令的使用

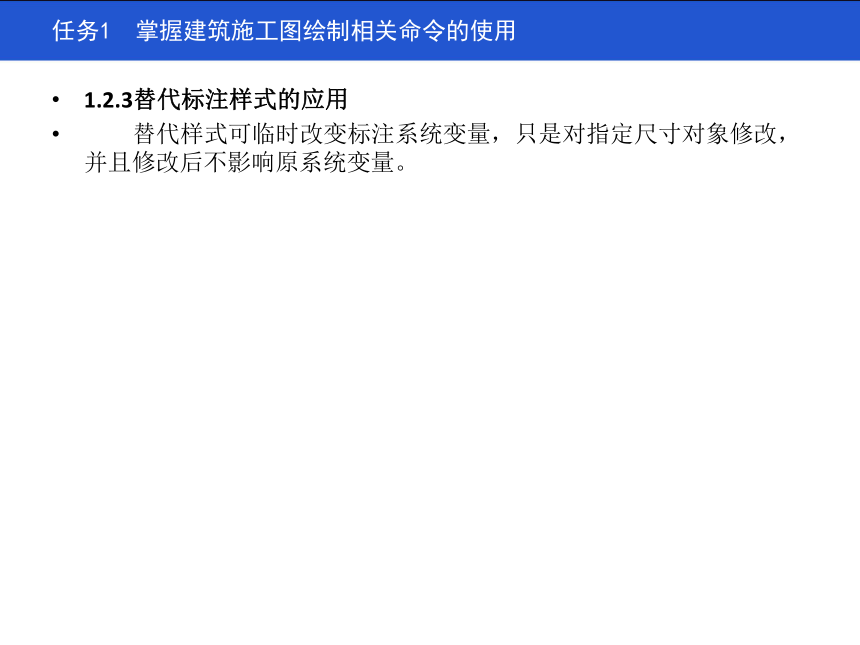

1.2.3替代标注样式的应用
替代样式可临时改变标注系统变量，只是对指定尺寸对象修改，并且修改后不影响原系统变量。
任务1 掌握建筑施工图绘制相关命令的使用

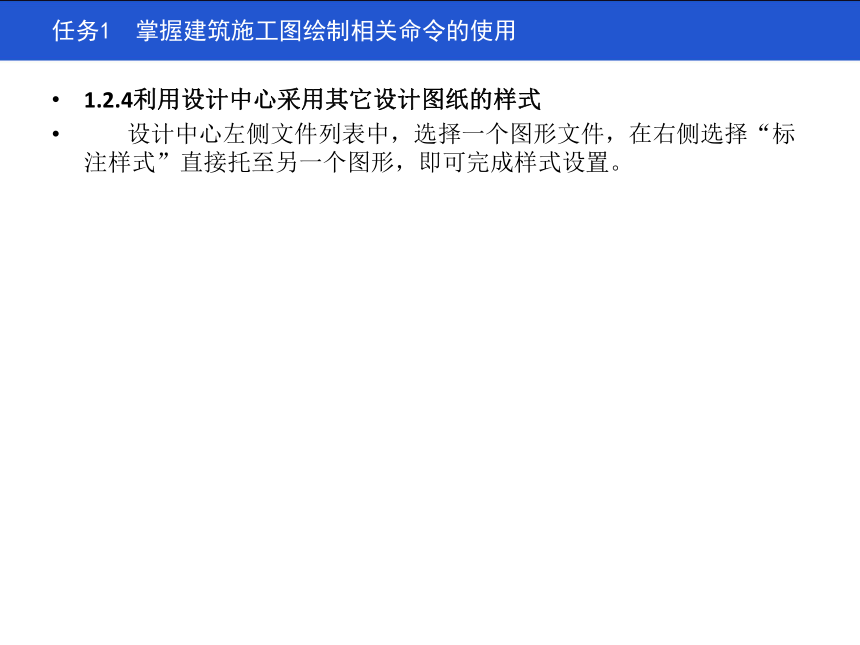

1.2.4利用设计中心采用其它设计图纸的样式
设计中心左侧文件列表中，选择一个图形文件，在右侧选择“标注样式”直接托至另一个图形，即可完成样式设置。
任务1 掌握建筑施工图绘制相关命令的使用

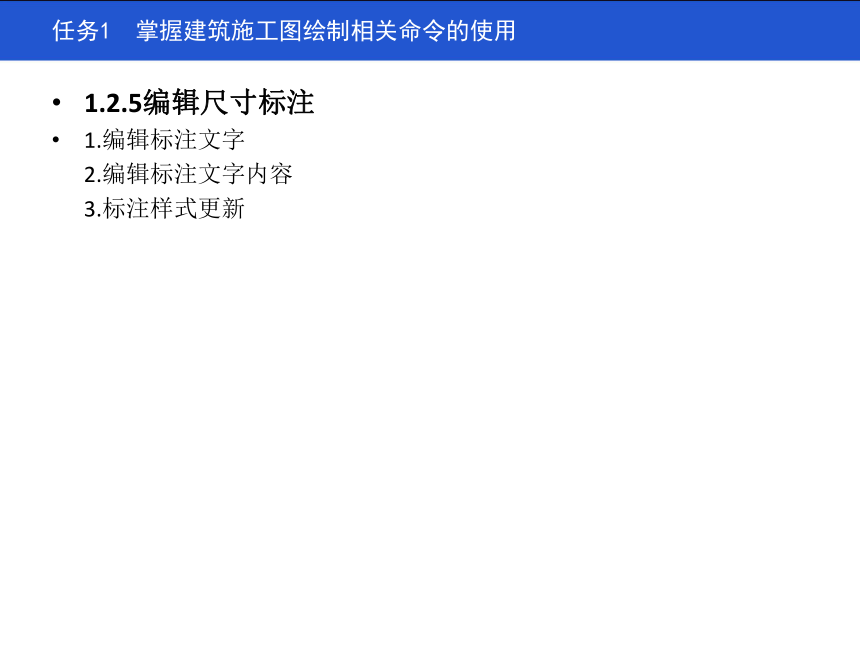

1.2.5编辑尺寸标注
1.编辑标注文字
2.编辑标注文字内容
3.标注样式更新
任务1 掌握建筑施工图绘制相关命令的使用

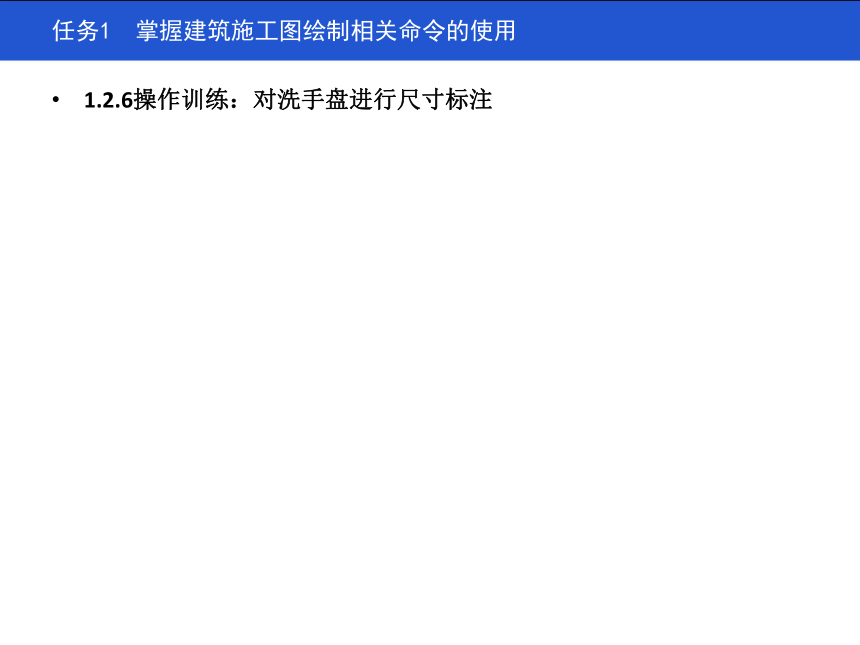

1.2.6操作训练：对洗手盘进行尺寸标注
任务1 掌握建筑施工图绘制相关命令的使用

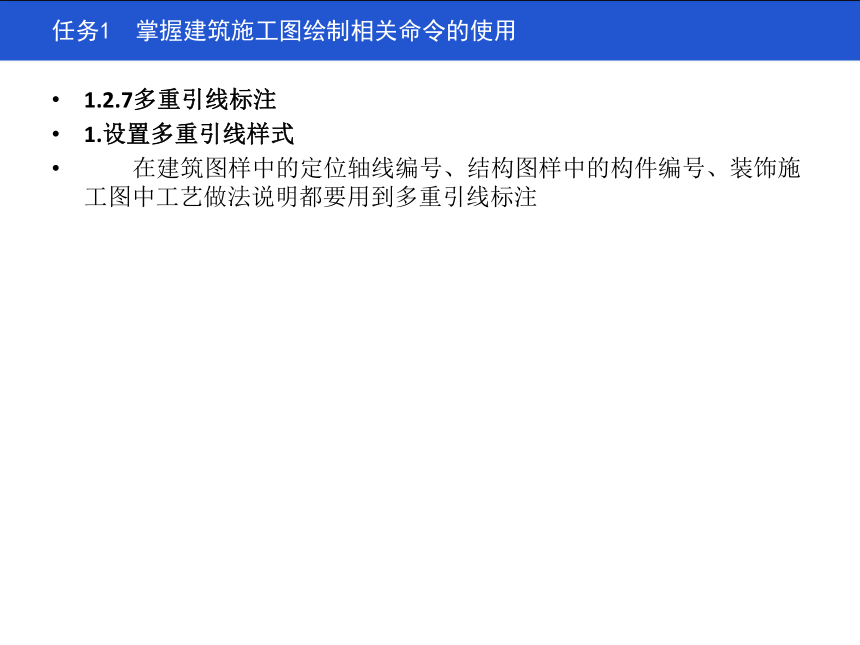

1.2.7多重引线标注
1.设置多重引线样式
在建筑图样中的定位轴线编号、结构图样中的构件编号、装饰施工图中工艺做法说明都要用到多重引线标注
任务1 掌握建筑施工图绘制相关命令的使用

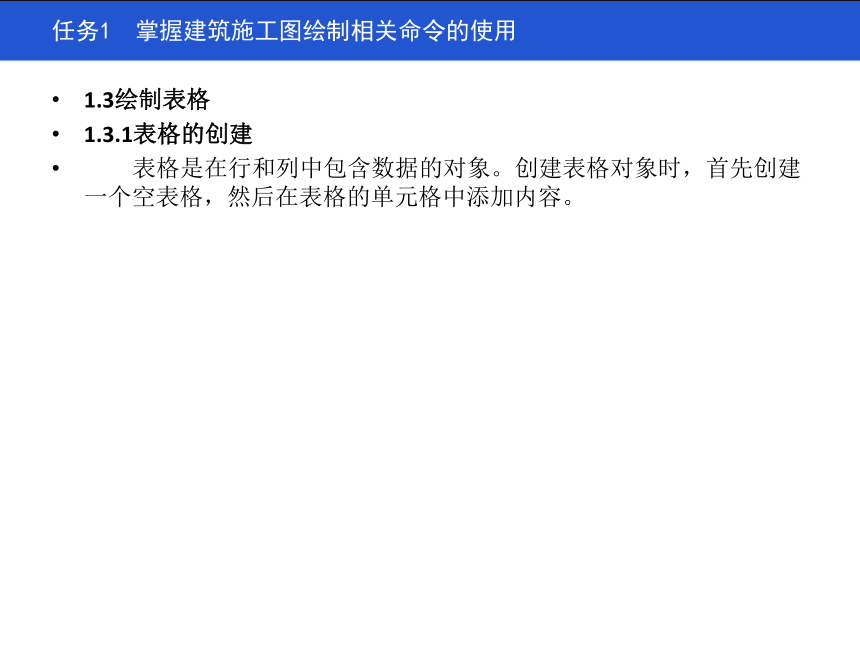

1.3绘制表格
1.3.1表格的创建
表格是在行和列中包含数据的对象。创建表格对象时，首先创建一个空表格，然后在表格的单元格中添加内容。
任务1 掌握建筑施工图绘制相关命令的使用

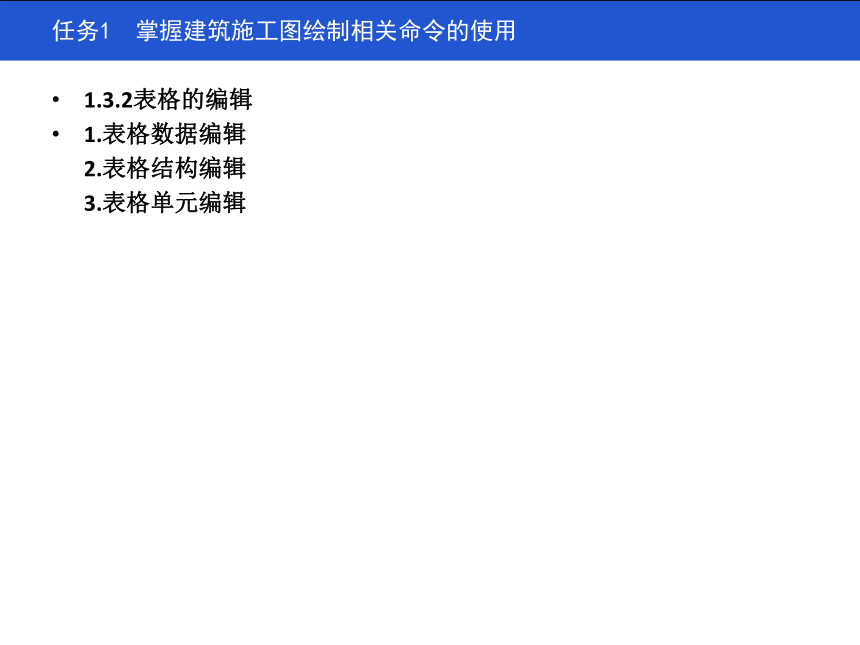

1.3.2表格的编辑
1.表格数据编辑
2.表格结构编辑
3.表格单元编辑
任务1 掌握建筑施工图绘制相关命令的使用
1.3.3设置表格样式
任务1 掌握建筑施工图绘制相关命令的使用
1.4图块
在绘图中经常碰到一些相同或相近的图形，比如标题栏、规定符号等，如果把这些图形创建成块，在使用时插入到图形中，从而大大提高绘图效率。
1.4.1创建图块
图块分为内部块和外部块两种。内部块只能在定义该图块的图形文件中使用，不能在其他图形文件中使用，而外部块则可以保存到计算机中，当需要时可以插入到其他文件中。
1.4.2创建带有属性的图块
1.4.3创建带有属性的标高符号
1.4.4修改块属性
1.4.5编辑块属性
任务1 掌握建筑施工图绘制相关命令的使用
1.5多线命令
1.5.1多线命令的设置
1.5.2设置墙、窗户多线样式
1.5.3多线编辑工具
任务1 掌握建筑施工图绘制相关命令的使用
1.6图形信息查询
查询是用户获得图形相关信息的重要辅助手段。用户可以查询对象的图层、颜色、线型等，还可查询点的坐标、两点间的距离、半径、角度、封闭图形的面积和体积等。
1.6.1点坐标查询
1.6.2距离查询
1.6.3区域查询
1.6.4面域
1.创建面域查询图形面积
2.利用面域绘图
任务1 掌握建筑施工图绘制相关命令的使用
【任务训练】
绘制下图所示的图形：把小数精度从四位设置为两位，将图形的E点定位在绝对坐标点(1500,1600)处，绘制完图形后请根据图形回答问题。
弧A半径为多少？
C点的坐标是多少？
点E到点F距离为多少？
斜线区域面积是多少？
总高是多少？
任务2 专业绘图环境的设置
【学习目标】
一、知识目标
了解建筑施工图绘制，样板文件、图形单位、图形界限、图层、文字样式、标注样式创建的基本知识。
二、能力目标
掌握样板文件、图形单位、图形界限、图层、文字样式、标注样式创建的基本方法和技巧。
【任务描述】
本任务主要介绍建筑施工图绘图环境的设置方法。一套建筑施工图的图纸类型多样，画法各异，但其中也有很多相同的部分，包括图形单位、图形范围的设置、图层的设置、文字样式、标注样式、打印样式等。为了避免重复设置，可预设这些相同的部分，然后将其保存为*.dwt样板文件。
任务2 专业绘图环境的设置
1.1创建样板文件
打开一张新图，单击标准工具栏新建按钮“”，打开选择样板对话框，在名称列表中双击公制的“acadiso”，打开新图，将文件另存为装饰施工图.dwt，作为样板文件。
1.2图形单位及图形界限设置
1.3设置图层
1.4创建文字样式
1.5创建标注样式
任务3 建筑平面图的绘制
【学习目标】
一、知识目标
了解建筑平面图中定位轴线、墙体、窗、门、散水、楼梯、平面-洁具、尺寸标注、文字注写、符号绘制的基本知识。
二、能力目标
掌握建筑平面图中定位轴线、墙体、窗、门、散水、楼梯、平面-洁具、尺寸标注、文字注写、符号绘制的基本方法和技巧。
【任务描述】
本任务主要介绍建筑平面图绘制方法和步骤。
任务3 建筑平面图的绘制
绘图步骤：
一、绘制原始平面的定位轴线。
二、按尺寸和比例精确绘制图形，并及时进行编辑和修改。
三、标注尺寸和各种符号、代号。
四、注写文字说明
五、检查、修改、存盘、退出。
任务3 建筑平面图的绘制
1.绘制定位轴线
切换轴线层为当前图层，运行直线命令，绘制最左边和最下边的轴线，轴线长度根据绘制的建筑图尺寸确定，本例水平方向轴线长度为10500，垂直方向轴线长度为10200。运行偏移命令，按轴线尺寸偏移水平和垂直方向轴线，得到轴线网。
任务3 建筑平面图的绘制
2.绘制墙体、窗
任务3 建筑平面图的绘制
3.绘制门
任务3 建筑平面图的绘制
4.绘制散水
任务3 建筑平面图的绘制
5.绘制楼梯
任务3 建筑平面图的绘制
6.绘制平面-洁具
任务3 建筑平面图的绘制
7.尺寸标注
任务3 建筑平面图的绘制
8.文字注写
任务3 建筑平面图的绘制
9.绘制符号
任务4 建筑立面图的绘制
【学习目标】
一、知识目标
了解建筑立面图绘制，创建新图、墙体轮廓线和地坪线、室外楼梯、立面窗及阳台、屋顶、墙面分格线、雨水管、文字说明的基本知识。
二、能力目标
掌握建筑立面图中创建新图、墙体轮廓线和地坪线、室外楼梯、立面窗及阳台、屋顶、墙面分格线、雨水管、文字说明的基本方法和技巧。
【任务描述】
本任务主要介绍建筑立图绘制方法和步骤。
采用正投影法绘制建筑立面图，可将平面图作为绘制立面图的辅助图形，先从平面图画竖直投影线将建筑物的主要特征投影到立面图，然后绘制立面图各部细节。
任务4 建筑立面图的绘制
绘图步骤：
一、新建建筑立面图。
二、按尺寸和比例精确绘制图形，并及时进行编辑和修改。
三、标注各种符号、代号。
四、注写文字说明
五、检查、修改、存盘、退出。
任务4 建筑立面图的绘制
1.建立新图
方法一：打开已创建的建筑平面图，将其另存为一个文件，命名为“建筑立面图”。
方法二：用缺省设置创建一张新图，比例为1：1，图形界限设置为42000×29700，单位为 mm，精度为0。将图形保存为建筑立面图.DWG。然后利用Windows的复制/粘贴功能从建筑平面图中获取有用的信息。
任务4 建筑立面图的绘制
2.绘制建筑墙体轮廓线和地坪线
打开已创建的建筑平面图，将其另存为一个文件，命名为“建筑立面图”。关闭尺寸标注和轴线编号图层，打开极轴追踪、对象捕捉及自动追踪功能，设置极轴追踪角度增量为90度，对象捕捉模式为“端点”、“交点”、“垂足”，仅沿正交方向进行捕捉追踪。
切换辅助线层为当前图层，利用直线、修剪、偏移命令，从平面图画竖直投影线，再画屋顶线、室外地平线、标高位置线。
任务4 建筑立面图的绘制
3.绘制室外楼梯
任务4 建筑立面图的绘制
4.绘制立面窗及阳台
任务4 建筑立面图的绘制
5.绘制屋顶
任务4 建筑立面图的绘制
6.绘制墙面分格线
任务4 建筑立面图的绘制
7.绘制雨水管
任务4 建筑立面图的绘制
8.注写文字说明
任务5 建筑剖面图的绘制
【学习目标】
一、知识目标
了解建筑剖面图绘制的基本知识。
二、能力目标
掌握建筑剖面图中创建新图、墙体轮廓线和地坪线的基本方法和技巧。
【任务描述】
本任务主要介绍建筑立图绘制方法和步骤。
采用正投影法绘制建筑剖面图，可将平面图和立面图作为绘制剖面图的辅助图形，先从平面图、立面图画竖直投影线将建筑物的主要特征投影到剖面图，然后绘制剖面图各部细节。
任务5 建筑剖面图的绘制
绘图步骤：
一、新建建筑剖面图。
二、按尺寸和比例精确绘制图形，并及时进行编辑和修改。
三、标注各种符号、代号。
四、注写文字说明
五、检查、修改、存盘、退出。
任务5 建筑剖面图的绘制
1.建立新图
方法一：打开已创建的立面图，将其另存为一个文件，命名为“剖面图”。 然后利用Windows的复制/粘贴功能从平面图中获取有用的信息。
方法二：用缺省设置创建一张新图，比例为1：1，图形界限设置为42000×29700，单位为 mm，精度为0。将图形保存为建筑剖面图.DWG。然后利用Windows的复制/粘贴功能从建筑平面图、立面图中获取有用的信息。
任务5 建筑剖面图的绘制
2.绘制建筑剖面图
（1）打开极轴追踪、对象捕捉及自动追踪功能，设置极轴追踪角度增量为90度，对象捕捉模式为“端点”、“交点”、“垂足”，仅沿正交方向进行捕捉追踪。
（2）将平面图按顺时针旋转90度，并将其布置在合适位置，从建筑平面图、立面图向剖面图画投影线。切换立面墙为当前图层，利用直线命令，绘制室内零标高位置线，执行偏移命令，将零标高位置线向上偏移的距离为3000、3000、3000、2600、200、1320、1650
任务5 建筑剖面图的绘制
（3）修剪多余线条，绘制室内、外地平线与建筑屋顶部分外轮廓。
任务5 建筑剖面图的绘制
（4）利用直线、偏移、图案填充命令绘制室外地平线，偏移的距离设置为100，图案填充类型为SOLID，切换楼梯图层为当前图层，利用直线、偏移、修剪、图案填充命令绘制室外楼梯，图案填充类型为SOLID。
任务5 建筑剖面图的绘制
（5）切换阳台层为当前图层，将立面图上的阳台复制到剖面图中，移动到合适位置，利用延伸、复制、修剪命令完成一层阳台的绘制。
任务5 建筑剖面图的绘制
（6）利用直线、修剪、偏移命令，将立面图阳台修剪成5-5所示图形，并移动到合适位置。
任务5 建筑剖面图的绘制
（7）利用直线、偏移、修剪命令绘制梁、板的外轮廓及M4立面门，并利用图案填充命令，类型为SOLID，完成一层梁、板的绘制，执行复制命令，完成二、三、四层梁、板的绘制。
任务5 建筑剖面图的绘制
（8）切换立面墙为当前图层，利用直线、偏移、修剪命令，绘制挑檐剖面图外轮廓，并利用图案填充命令，类型为SOLID，完成挑檐剖面图的绘制。
任务5 建筑剖面图的绘制
（9）切换楼梯层为当前图层，利用直线命令绘制踏步宽为220，踏面高为200的楼梯；利用直线、偏移、修剪、圆命令，绘制楼梯栏杆扶手和屋顶露台及窗户；执行偏移（通过T）和修剪命令完成屋面板的绘制，并利用图案填充命令，类型为SOLID，完成屋面板、楼板、梁的绘制；执行直线、修剪、偏移命令，偏移距离设置为150、150、150，完成雨棚的绘制。
任务5 建筑剖面图的绘制
（10）切换尺寸标注为当前图层，对建筑剖面图进行尺寸标注；切换文字注写层为当前图层，文字样式选择“轴线文字-500”、“文字说明数字”注写图名和比例，切换符号层为当前图层，标注两端轴线编号，完成建筑剖面图的绘制。
任务5 建筑剖面图的绘制
【绘图任务】
1.绘制建筑施工图，并补绘1-1剖面图。
任务6 建筑图样绘制技巧与输出
【学习目标】
一、知识目标
了解建筑图样绘制与输出的基本知识。
二、能力目标
掌握建筑图样绘制与输出的基本方法和技巧。
【任务描述】
本任务主要介绍建筑图样绘制技巧与输出。
任务6 建筑图样绘制技巧与输出
6.1常用绘图技法简介
6.1.1 图框建立与插入
6.1.2 当图框小于图形时插入技巧技法
6.1.3 尺寸的全局标注与布局标注区别
6.1.4 系统样板文件使用
任务6 建筑图样绘制技巧与输出
6.2 图形打印输出简介
6.2.1 添加和配置输出设备
6.2.2模型空间图纸打印
6.2.3模型空间绘图仪设置
6.2.4 布局中打印
任务6 建筑图样绘制技巧与输出
【任务训练】
将绘制的建筑施工图进行打印输出练习。
