项目4 利用天正建筑2014绘制建筑施工图

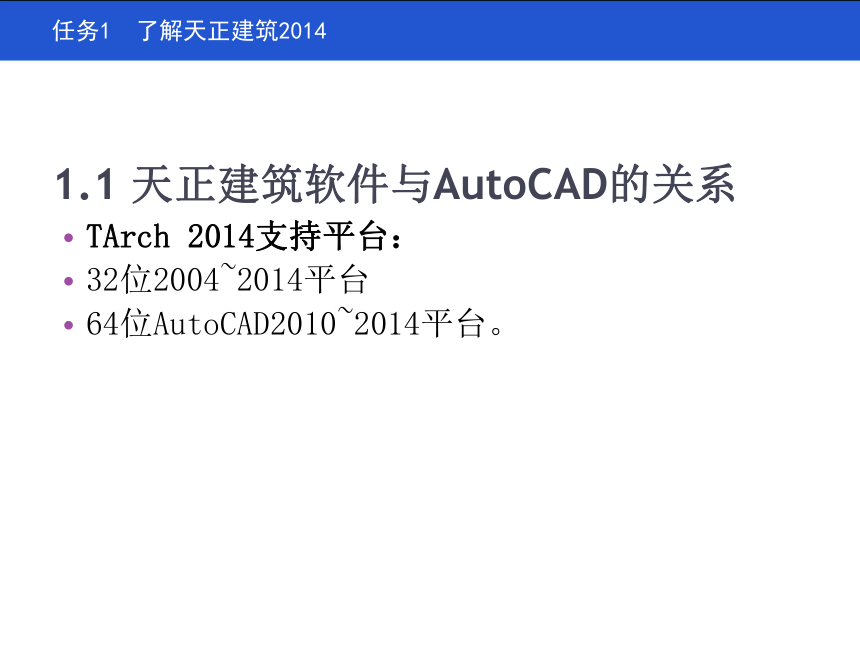

1.1 天正建筑软件与AutoCAD的关系
TArch 2014支持平台：
32位2004~2014平台
64位AutoCAD2010~2014平台。
任务1 了解天正建筑2014

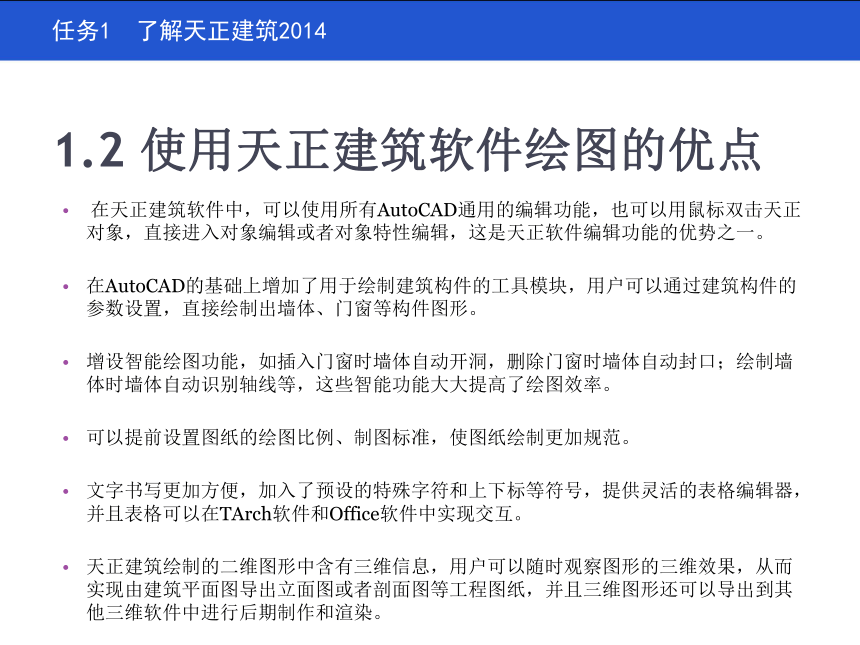

1.2 使用天正建筑软件绘图的优点
在天正建筑软件中，可以使用所有AutoCAD通用的编辑功能，也可以用鼠标双击天正对象，直接进入对象编辑或者对象特性编辑，这是天正软件编辑功能的优势之一。
在AutoCAD的基础上增加了用于绘制建筑构件的工具模块，用户可以通过建筑构件的参数设置，直接绘制出墙体、门窗等构件图形。
增设智能绘图功能，如插入门窗时墙体自动开洞，删除门窗时墙体自动封口；绘制墙体时墙体自动识别轴线等，这些智能功能大大提高了绘图效率。
可以提前设置图纸的绘图比例、制图标准，使图纸绘制更加规范。
文字书写更加方便，加入了预设的特殊字符和上下标等符号，提供灵活的表格编辑器，并且表格可以在TArch软件和Office软件中实现交互。
天正建筑绘制的二维图形中含有三维信息，用户可以随时观察图形的三维效果，从而实现由建筑平面图导出立面图或者剖面图等工程图纸，并且三维图形还可以导出到其他三维软件中进行后期制作和渲染。
任务1 了解天正建筑2014

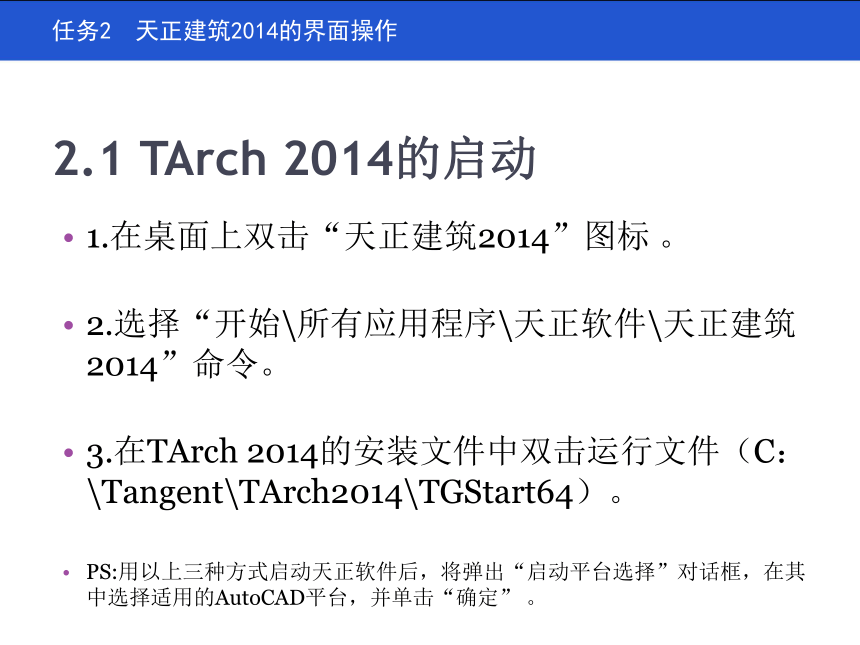

2.1 TArch 2014的启动
1.在桌面上双击“天正建筑2014”图标 。
2.选择“开始\所有应用程序\天正软件\天正建筑2014”命令。
3.在TArch 2014的安装文件中双击运行文件（C：\Tangent\TArch2014\TGStart64）。
PS:用以上三种方式启动天正软件后，将弹出“启动平台选择”对话框，在其中选择适用的AutoCAD平台，并单击“确定” 。
任务2 天正建筑2014的界面操作

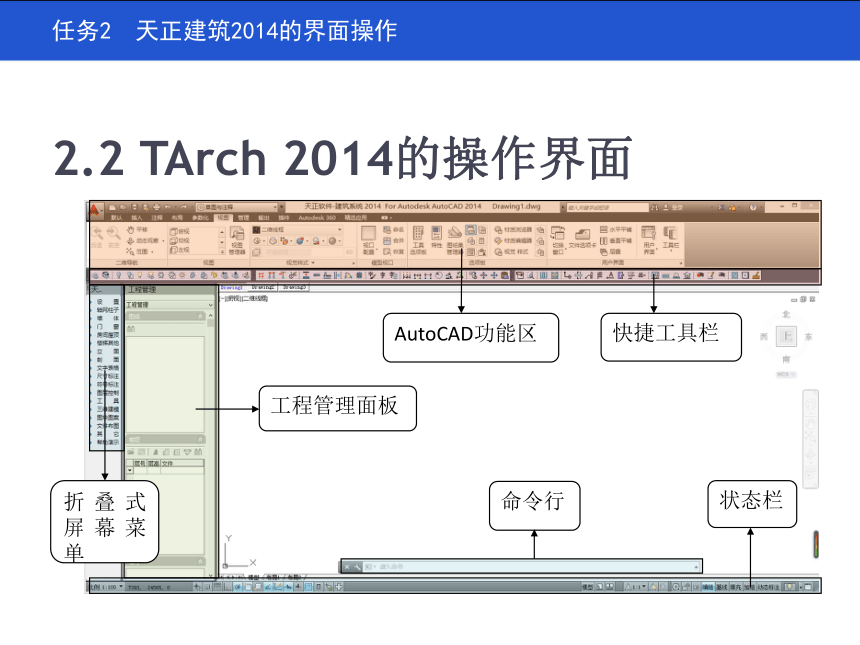

2.2 TArch 2014的操作界面
AutoCAD功能区
快捷工具栏
工程管理面板
折叠式屏幕菜单
命令行
状态栏
任务2 天正建筑2014的界面操作

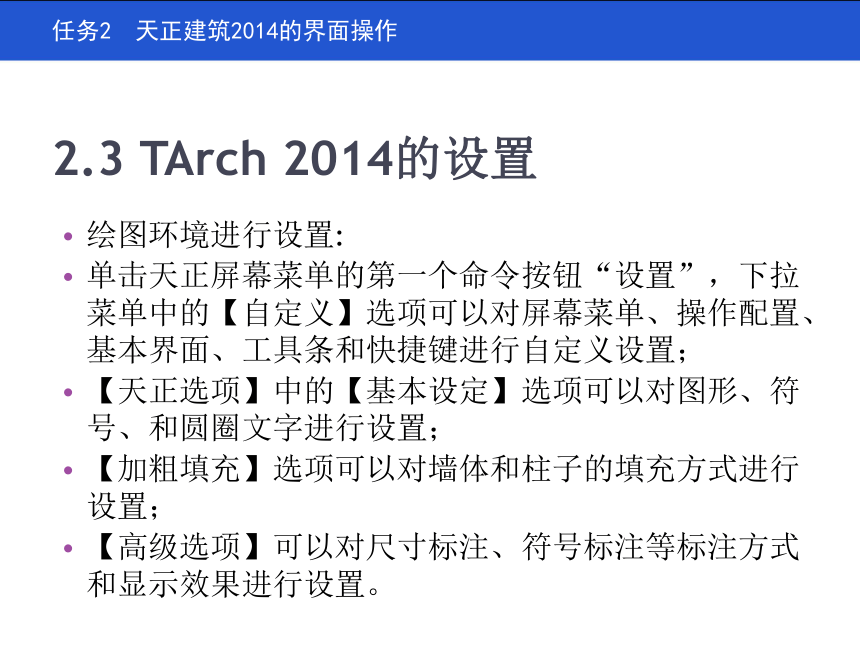

2.3 TArch 2014的设置
绘图环境进行设置:
单击天正屏幕菜单的第一个命令按钮“设置”，下拉菜单中的【自定义】选项可以对屏幕菜单、操作配置、基本界面、工具条和快捷键进行自定义设置；
【天正选项】中的【基本设定】选项可以对图形、符号、和圆圈文字进行设置；
【加粗填充】选项可以对墙体和柱子的填充方式进行设置；
【高级选项】可以对尺寸标注、符号标注等标注方式和显示效果进行设置。
任务2 天正建筑2014的界面操作

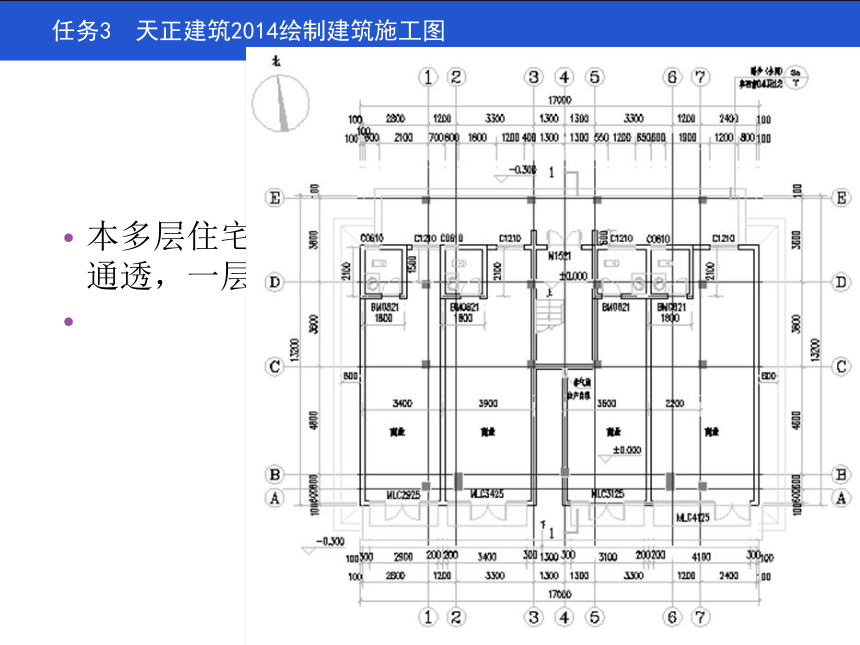

本多层住宅共6层，一梯两户，户型3室2厅南北通透，一层为商业网点。
任务3 天正建筑2014绘制建筑施工图

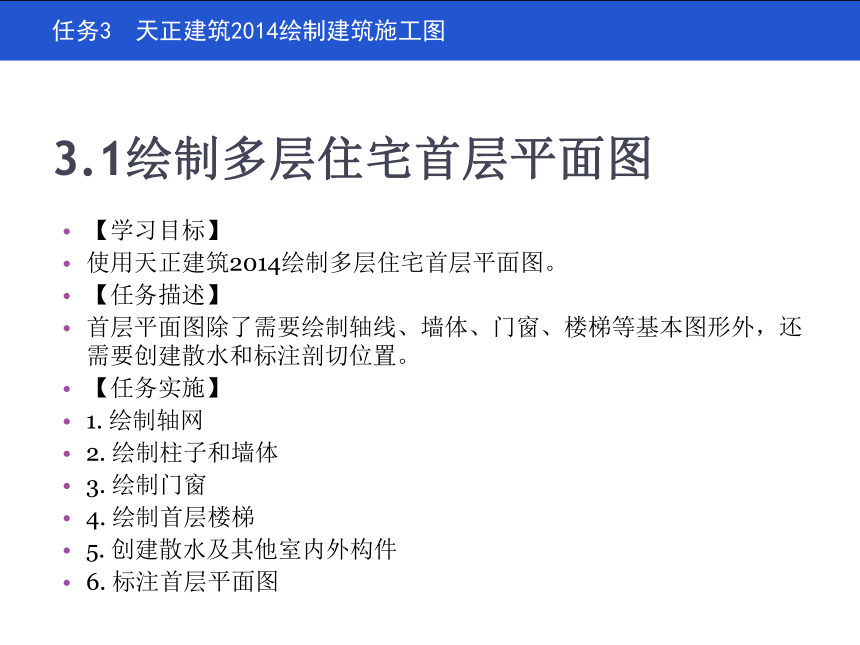

3.1绘制多层住宅首层平面图
【学习目标】
使用天正建筑2014绘制多层住宅首层平面图。
【任务描述】
首层平面图除了需要绘制轴线、墙体、门窗、楼梯等基本图形外，还需要创建散水和标注剖切位置。
【任务实施】
1. 绘制轴网
2. 绘制柱子和墙体
3. 绘制门窗
4. 绘制首层楼梯
5. 创建散水及其他室内外构件
6. 标注首层平面图
任务3 天正建筑2014绘制建筑施工图
3.1.1 绘制轴网
01 选择【轴网柱子】｜【绘制轴网】菜单命令，在弹出的【绘制轴网】对话框中选择【直线轴网】。
02 选择【下开】按钮，在【轴间距】选项下设置开间为2800、1200、3300、2*1300、3300、1200、2400，轴间距数值可以在下拉菜单或对话框右侧的数值中直接选取，也可在【键入】文本框中直接输入此轴间距，中间以空格隔开，如图3-1所示。
03 选择【左进】按钮，设置左进深参数为2*600、4600、2*3600，如图3-2所示。
图3-1 设置下开轴网参数
图3-2 设置左进轴网参数
任务3 天正建筑2014绘制建筑施工图

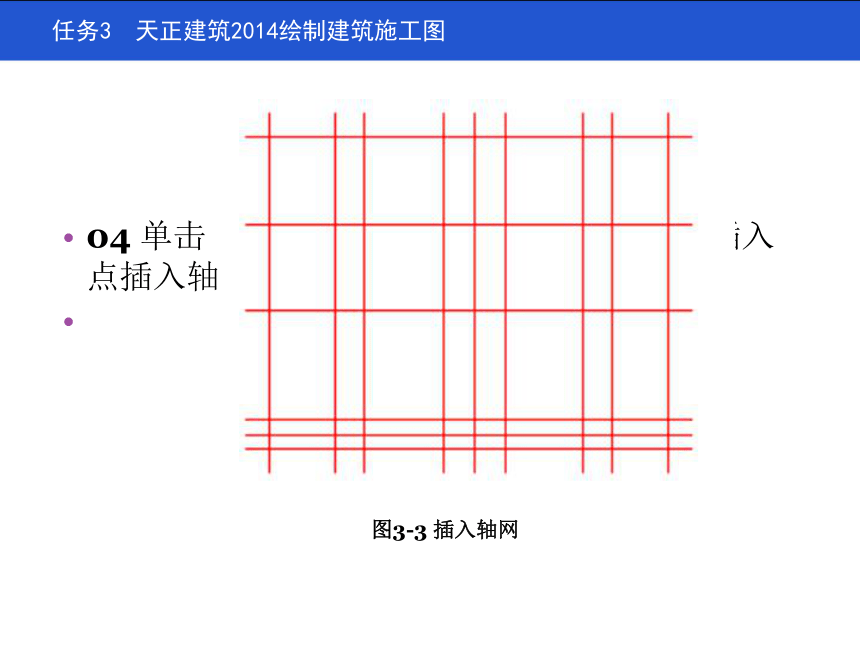

04 单击【确定】，在绘图区中指定轴网的插入点插入轴网，如图3-3所示。
图3-3 插入轴网
任务3 天正建筑2014绘制建筑施工图

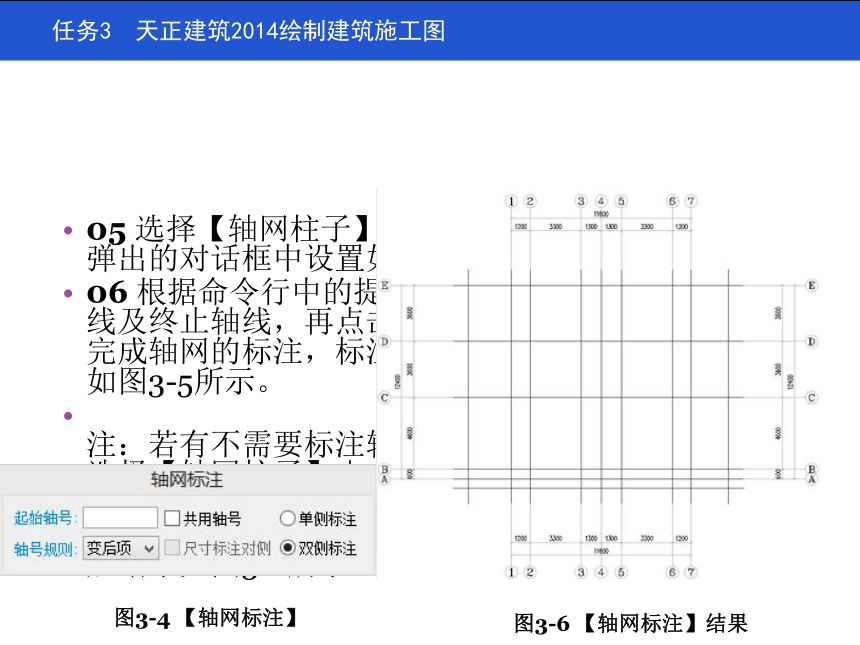

05 选择【轴网柱子】｜【轴网标注】菜单命令，在弹出的对话框中设置如图3-4所示参数。
06 根据命令行中的提示，分别点击开间方向起始轴线及终止轴线，再点击进深方向起始轴线及终止轴线，完成轴网的标注，标注结果包括轴线号及两道尺寸线，如图3-5所示。
注：若有不需要标注轴号或者添加轴号的轴线，可以选择【轴网柱子】｜【删除轴号】、【添补轴号】菜单命令来进行操作，具体步骤根据命令行提示进行。本图需删除1、9和A三个轴线号，命令最后重排轴号后结果如图3-6所示。
图3-6 【轴网标注】结果
图3-4 【轴网标注】
任务3 天正建筑2014绘制建筑施工图
3.1.2 绘制柱子和墙体

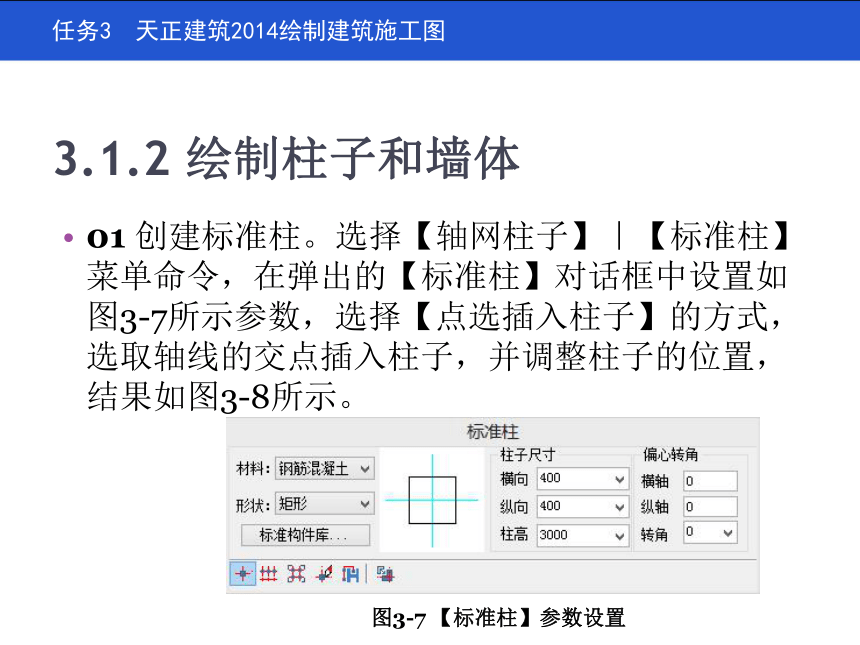

01 创建标准柱。选择【轴网柱子】｜【标准柱】菜单命令，在弹出的【标准柱】对话框中设置如图3-7所示参数，选择【点选插入柱子】的方式，选取轴线的交点插入柱子，并调整柱子的位置，结果如图3-8所示。
图3-7 【标准柱】参数设置
任务3 天正建筑2014绘制建筑施工图
图3-8【标准柱】插入结果
任务3 天正建筑2014绘制建筑施工图
02 绘制墙体。选择【墙体】｜【绘制墙体】菜单命令，在弹出的【绘制墙体】对话框中设置好墙体参数，如图3-9所示。然后配合使用“对象捕捉”功能，根据命令行提示，在绘图区中分别点取墙体的起点和终点，绘制墙体结果如图3-10所示。若墙体不沿轴线设置，只需自行调整墙体的位置，或者绘制前另作墙体的中线作为辅助线即可。
图3-9【绘制墙体】参数设置
图3-10【绘制墙体】
任务3 天正建筑2014绘制建筑施工图
图3-11 一层墙体三维效果
任务3 天正建筑2014绘制建筑施工图
3.1.3绘制门窗
1.绘制门
01 选择【门窗】｜【门窗】菜单命令，在弹出的【门】对话框设置门参数，包括其二维和三维样式，如图3-13所示。然后选择【轴线定距插入】 插入门,如图3-14所示。插入时 图3-12 首层门窗表
直接将生成的门的图样搁置在墙体上，单击此墙体，墙体将按照设置的参数在相应位置自动生成门洞并插入门。
图3-13 门参数设置
图3-14 插入门
任务3 天正建筑2014绘制建筑施工图
2.绘制窗
01 选择【门窗】｜【门窗】菜单命令，在弹出的【门】对话框中选择插窗 图标，切换到【窗】对话框，将参数设置为如图3-16所示。然后选择【轴线定距插入】 插入窗,如图3-17所示。
图3-15 窗参数设置
图3-16 插入窗
任务3 天正建筑2014绘制建筑施工图
3.1.4 绘制首层楼梯
01 选择【楼梯其他】｜【双跑楼梯】菜单命令，在弹出的【双跑楼梯】对话框中，设置如图3-19所示参数，首先将标准层的楼梯平面图绘制出来，如图3-20所示。
图3-17 楼梯参数设置
图3-18 插入楼梯
图3-19 修改结果
任务3 天正建筑2014绘制建筑施工图
3.1.5 创建散水及其他室内外构件
创建台阶
01 绘制台阶。选择【楼梯其他】｜【台阶】菜单命令，在弹出的【台阶】对话框中设置参数，如图3-23所示。
02 插入台阶。设置好参数后，在【台阶】对话框中选择“矩形单面台阶”、“普通台阶”、“基面为平台面”三项，然后再图中点取台阶开始点和结束点插入台阶，如图3-24所示。绘制其他台阶。
图3-20 台阶参数设置
图3-21 绘制台阶
任务3 天正建筑2014绘制建筑施工图
创建散水
选择【楼梯其他】｜【散水】菜单命令，在弹出的【散水】对话框中设置参数，如图3-25所示。
图3-22 散水参数设置
图3-23 插入散水
图3-24 编辑散水
任务3 天正建筑2014绘制建筑施工图
3.1.6 标注首层平面图
门窗标注。选择【尺寸标注】｜【门窗标注】菜单命令，根据命令提示“用线选第一二道尺寸线及墙体”，“选择其他墙体”，生成门窗标注，余同
图3-25 门窗标注
任务3 天正建筑2014绘制建筑施工图
02 尺寸调整。选择【尺寸标注】｜【尺寸编辑】中的菜单命令（也可右键尺寸标注选相应命令），结合夹点编辑功能对外部三道尺寸线进行调整，结果如图3-30所示。
图3-30 调整尺寸线
任务3 天正建筑2014绘制建筑施工图
03 其他部位尺寸标注。选择【尺寸标注】｜【逐点标注】菜单命令，分别对其他部位的墙厚、门洞尺寸、开间进深等需要标注的尺寸进行逐点标注，结果如图3-31所示。
图3-31 标注内部尺寸
任务3 天正建筑2014绘制建筑施工图
标高标注
04 标高标注。选择【符号标注】｜【标高标注】菜单命令，在弹出的【标高标注】对话框中设置参数，如图3-32所示。然后在绘图区域指定位置点击鼠标左键插入标高，如图3-33所示，余同。
图3-32 标高设置
图3-33 插入标高
任务3 天正建筑2014绘制建筑施工图
根据命令提示，在剖切位置“点取第一个剖切点”，“点取第二个剖切点”，“点取剖视方向”,点击空格键，完成剖切符号的标注
图3-34 剖切符号设置
图3-35 插入剖切符号
任务3 天正建筑2014绘制建筑施工图
文字标注
图3-36 单行文字设置
图3-37 点击插入文字
任务3 天正建筑2014绘制建筑施工图
图名标注
图3-38 图名标注
任务3 天正建筑2014绘制建筑施工图
插入图框
任务3 天正建筑2014绘制建筑施工图
3.2绘制多层住宅二—五层平面图
【学习目标】
使用天正建筑2014绘制多层住宅二—五层平面图。
【任务描述】
复制首层平面图并对其进行修改从而得到二—五层平面图。
【任务实施】
1. 复制首层平面图
2. 绘制墙体
3. 绘制凸窗
4. 插入全部门窗并标注门窗尺寸
5. 绘制阳台
6. 绘制其他阳台、雨篷、空调板栏杆等
7. 绘制二—五层楼梯
8. 绘制索引符号
9．布置室内家具
10. 标注尺寸、修改标高、注写房间名称、标注图名等其他操作
任务3 天正建筑2014绘制建筑施工图
任务3 天正建筑2014绘制建筑施工图
01 在绘制二—五层平面之前，首先需将首层平面图复制一份，删除多余的墙体、门窗、散水等图形，整理后的结果如图3-40所示。
任务3 天正建筑2014绘制建筑施工图
02 绘制墙体。选择【墙体】｜【绘制墙体】菜单命令，并调用相关CAD命令，将二—五层平面的墙体绘制完整，如图3-41所示
任务3 天正建筑2014绘制建筑施工图
03 绘制凸窗。选择【门窗】｜【门窗】菜单命令，在弹出的【凸窗】命令菜单中选择“插凸窗”，设置如图3-42所示参数，插入窗TC1520。
任务3 天正建筑2014绘制建筑施工图
04 插入全部门窗并标注门窗尺寸，如图3-43所示。
任务3 天正建筑2014绘制建筑施工图
05 绘制阳台。选择【楼梯其他】｜【阳台】菜单命令，在弹出的【阳台】命令菜单中设置参数，并选择阳台起点和阳台终点插入阳台，如图3-44所示。
任务3 天正建筑2014绘制建筑施工图
06 绘制其他阳台、雨篷、空调板栏杆等，结果如图3-45所示。
任务3 天正建筑2014绘制建筑施工图
07 绘制二—五层楼梯。选择【楼梯其他】｜【双跑楼梯】菜单命令，在弹出的【双跑楼梯】命令菜单中设置参数，绘制二—五层楼梯，如图3-46所示。
任务3 天正建筑2014绘制建筑施工图
08 绘制索引符号。选择【符号标注】｜【索引符号】菜单命令，在弹出的【索引符号】命令菜单中设置参数，并根据命令提示插入图中，如图3-47所示。
任务3 天正建筑2014绘制建筑施工图
09 布置室内家具。选择【图案图库】｜【通用图库】菜单命令，在弹出的【天正图库管理系统】命令菜单中选择二维图库，从下拉菜单中选择所需家具的二维图形并插入图中，如图3-48所示。
任务3 天正建筑2014绘制建筑施工图
10 标注尺寸、修改标高、注写房间名称、标注图名等其他操作，结果如图3-49所示。
任务3 天正建筑2014绘制建筑施工图
3.3 绘制多层住宅六层平面图
【学习目标】
使用天正建筑2014绘制多层住宅六层平面图。
【任务描述】
复制二—五层平面图并对其进行修改从而得到六层平面图。
【任务实施】
1. 复制二—五层平面图
2. 修改楼梯参数
3. 修改其他标注等
任务3 天正建筑2014绘制建筑施工图
顶层平面图只需在二—五层平面图的基础上稍作修改即可，此处只对楼梯的修改做出讲解，其他不再赘述。
01 复制一个二—五层平面图。
任务3 天正建筑2014绘制建筑施工图
02 修改楼梯参数。双击楼梯平面图，在弹出的【双跑楼梯】对话框中将“层类型”勾选为“顶层”，如图3-50所示，单击确定。
任务3 天正建筑2014绘制建筑施工图
03 修改窗户、标高、空调板等内容，完成六层平面图的绘制，如图3-51所示。
任务3 天正建筑2014绘制建筑施工图
3.4 绘制多层住宅屋顶平面图
【学习目标】
使用天正建筑2014绘制多层住宅屋顶平面图。
【任务描述】
此住宅的屋顶是坡度为1:2的双坡屋顶，屋顶坡度较大。
【任务实施】
1. 绘制屋顶线
2. 编辑屋顶线
3. 绘制屋脊线及屋檐边线
4. 绘制外墙边线
5. 绘制檐沟。
6. 标注屋顶排水坡度、檐沟排水坡度、屋顶标高、其他尺寸标注，并对屋顶轮廓进行图案填充
任务3 天正建筑2014绘制建筑施工图
01 绘制屋顶线。选择【房间屋顶】｜【搜屋顶线】菜单命令，根据命令提示“选择构成一完整建筑物的全部墙体（或门窗）”，“偏移外皮距离”输入300，得到如图3-52所示一条封闭的屋顶线，距离外墙300mm。
任务3 天正建筑2014绘制建筑施工图
02 编辑屋顶线。利用夹点编辑功能编辑屋顶线，使得水平向屋檐屋顶线距离外墙600mm，其余部位仍为300mm，如图3-53所示。
任务3 天正建筑2014绘制建筑施工图
03 绘制屋脊线及屋檐边线。选择【房间屋顶】｜【人字坡顶】菜单命令，根据命令提示“选择一封闭的多段线”（即屋顶线），沿C轴“选择屋脊线的起点”，“选择屋脊线的终点”，然后在弹出的【人字坡顶】对话框中设置如图3-54参数，完成屋脊线的创建。然后在山墙部位绘制一道100mm的屋檐边线，结果如图3-56所示。
任务3 天正建筑2014绘制建筑施工图
04 绘制外墙边线。在屋顶层平面图中用虚线绘制外墙边线并拷贝到本图中，如图3-56所示。
任务3 天正建筑2014绘制建筑施工图
05 绘制檐沟。用Pline命令绘制两侧屋顶檐沟线，距离A、E轴100mm，檐沟宽350mm，并在檐沟中部4轴处绘制一条分水线，并置入雨水管，如图3-57所示。
任务3 天正建筑2014绘制建筑施工图
06 标注屋顶排水坡度(i=1:2)、檐沟排水坡度（i=1%）、屋顶标高、其他尺寸标注，并对屋顶轮廓进行图案填充，结果如图3-58所示。
任务3 天正建筑2014绘制建筑施工图
3.5 建立住宅工程管理
【学习目标】
使用天正建筑2014建立本住宅工程管理。
【任务描述】
天正建筑2014建立工程管理后有利于后期生成建筑立面、剖面等，便于对整个建筑工程进行统一管理。
【任务实施】
1. 新建工程
2. 添加图纸
3. 设置层号和层高
4. 指定对齐点
任务3 天正建筑2014绘制建筑施工图
01 新建工程。选择【文件布图】｜【工程管理】菜单命令，在弹出的【工程管理】对话框中，选择【新建工程】选项，在弹出的【另存为】对话框中输入新建工程文件“多层住宅工程”，如图3-60所示，单击【保存】按钮保存工程文件。
任务3 天正建筑2014绘制建筑施工图
02 添加图纸。右键多层住宅【图纸】选项组下的【平面图】选项，在弹出的快捷菜单中选择【添加图纸】选项，弹出【选择图纸】对话框，打开之前预存的“多层住宅”文件夹，选择所需图纸，单击“打开”，如图3-61所示。
任务3 天正建筑2014绘制建筑施工图
03 在【楼层】选项组中设置层号和层高，如图3-62所示。
任务3 天正建筑2014绘制建筑施工图
04 单击【框选】楼层按钮 ，在绘图区框选平面图并指定对齐点（最好为轴线交点），如图3-63所示，完成楼层表的创建，如图3-64所示。
对齐点
框选范围
任务3 天正建筑2014绘制建筑施工图
3.6 生成建筑立面图
【学习目标】
使用天正建筑2014工程管理直接生成 建筑立面图。
【任务描述】
天正建筑2014建立工程管理后有利于后期生成建筑立面、剖面等，便于对整个建筑工程进行统一管理。
【任务实施】
设置参数
生成初始的南立面图
替换门窗
替换立面阳台
修改其他立面线条
生成宽度为40的立面轮廓
进行材质和图名标注
任务3 天正建筑2014绘制建筑施工图
01 单击【工程管理】｜【楼层】面板中的【建筑立面】按钮，选择“正立面（F）”，并选择要显示的轴线，按空格键结束选择。弹出【立面生成设置】对话框，设置参数如图3-65所示。单击【生成立面】按钮，在弹出的【输入要生成的文件】对话框中输入生成立面图的文件名称，如图3-66所示。
任务3 天正建筑2014绘制建筑施工图
02 生成的南立面图结果如图3-67所示。
注：利用天正建筑软件生成的建筑立面图并不完整，除了会出现少许错误之外，其门窗样式、阳台样式等都不符合设计需求，需要用户对其进行进一步编辑。
任务3 天正建筑2014绘制建筑施工图
03 替换门窗。选择【立面】｜【立面门窗】菜单命令，在弹出的【天正图库管理系统】对话框中选择替换门窗的样式，如图3-68所示，并单击“替换”按钮 完成替换，立面门窗修改结果如图3-69所示。
任务3 天正建筑2014绘制建筑施工图
04 替换立面阳台。选择【立面】｜【立面阳台】菜单命令，在弹出的【天正图库管理系统】对话框中选择替换阳台的样式，并单击“替换”按钮 ，在弹出的【替换选项】对话框中选择“保持插入尺寸”按钮，如图3-69所示，阳台修改结果如图3-70所示。
任务3 天正建筑2014绘制建筑施工图
注：替换的门窗如果需要进行部分剪裁，可选择【立面】｜【图形剪裁】菜单命令，“选择被剪裁的对象”，“指定矩形的一个角点”，“指定另一个角点”完成图形剪裁。
任务3 天正建筑2014绘制建筑施工图
05 修改其他立面线条，包括空调板格栅、立面雨篷等，并进行图案填充，结果如图3-71所示。
06 选择【立面】｜【立面轮廓】菜单命令，根据命令提示，“选择二维对象”，选择绘制完成的立面轮廓Pline线，生成宽度为40的立面轮廓。
任务3 天正建筑2014绘制建筑施工图
07 选择【符号标注】｜【引出标注】和【图名标注】菜单命令，对立面进行材质和图名标注，完成立面图的绘制，如图3-72所示。
3.7 生成建筑剖面图
【学习目标】
使用天正建筑2014工程管理直接生成建筑剖面图。
【任务描述】
天正建筑2014建立工程管理后有利于后期生成建筑立面、剖面等，便于对整个建筑工程进行统一管理。
【任务实施】
生成初始的剖面图
设置楼板厚度并编辑
加入剖断梁并编辑
图案填充、标注图名并编辑
任务3 天正建筑2014绘制建筑施工图
01 打开本多层住宅工程，单击【楼层】选项中的【建筑剖面】按钮 ，选择首层平面图中的1-1剖切线，选择出现在剖面图中的轴线，在弹出的【剖面生成设置】对话框中设置如图3-73所示参数，点击生成剖面，在弹出的【输入要生成的文件】对话框中输入剖面图名称1-1剖面图，如图3-74所示，点击保存，生成剖面图形如图3-75所示。
任务3 天正建筑2014绘制建筑施工图
02 选择【剖面】｜【双线楼板】菜单命令，在图中选择楼板的起点，结束点，设置楼板厚度为200，余同，并对其他未生成部分及出错部分进行绘制和编辑，结果如图3-76所示。
任务3 天正建筑2014绘制建筑施工图
03 选择【剖面】｜【加剖断梁】菜单命令，按照命令提示在需设梁部位加入剖断梁，并对错误尺寸进行修改，结果如图3-77所示。
任务3 天正建筑2014绘制建筑施工图
04选择【剖面填充】命令对楼板和梁进行图案填充，并标注图名，调整有误尺寸，得到1-1剖面图如图3-78所示。
任务3 天正建筑2014绘制建筑施工图
