(共97张PPT)
项目一 利用AutoCAD2014绘制基本图形
任务1 学会AutoCAD的基本操作
【学习目标】
一、知识目标
1.了解AutoCAD2014软件的基本知识。
2.了解AutoCAD2014软件的主要功能。
二、能力目标
1.熟悉AutoCAD2014软件的界面组成。
2.掌握AutoCAD2014软件命令的输入、文件管理、选择对象方式、视图显示控制等基本操作方法。
【任务描述】
本任务是根据AutoCAD2014软件的应用特点，针对其主要功能、工作界面和基本操作进行讲解和介绍。
任务1 学会AutoCAD的基本操作

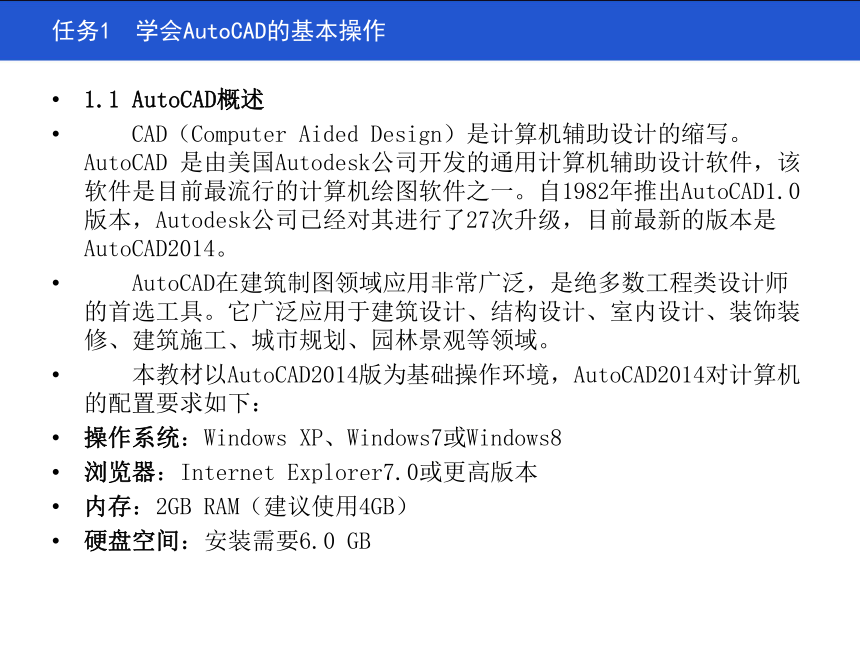

1.1 AutoCAD概述
CAD（Computer Aided Design）是计算机辅助设计的缩写。AutoCAD 是由美国Autodesk公司开发的通用计算机辅助设计软件，该软件是目前最流行的计算机绘图软件之一。自1982年推出AutoCAD1.0版本，Autodesk公司已经对其进行了27次升级，目前最新的版本是AutoCAD2014。
AutoCAD在建筑制图领域应用非常广泛，是绝多数工程类设计师的首选工具。它广泛应用于建筑设计、结构设计、室内设计、装饰装修、建筑施工、城市规划、园林景观等领域。
本教材以AutoCAD2014版为基础操作环境，AutoCAD2014对计算机的配置要求如下：
操作系统：Windows XP、Windows7或Windows8
浏览器：Internet Explorer7.0或更高版本
内存：2GB RAM（建议使用4GB）
硬盘空间：安装需要6.0 GB
任务1 学会AutoCAD的基本操作

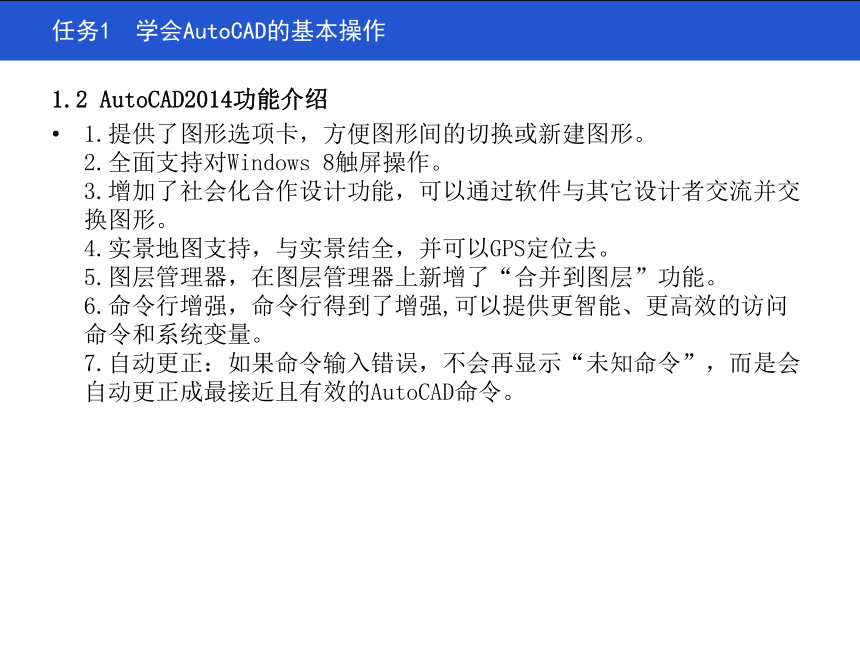

1.2 AutoCAD2014功能介绍
1.提供了图形选项卡，方便图形间的切换或新建图形。
2.全面支持对Windows 8触屏操作。
3.增加了社会化合作设计功能，可以通过软件与其它设计者交流并交换图形。
4.实景地图支持，与实景结全，并可以GPS定位去。
5.图层管理器，在图层管理器上新增了“合并到图层”功能。
6.命令行增强，命令行得到了增强,可以提供更智能、更高效的访问命令和系统变量。
7.自动更正：如果命令输入错误，不会再显示“未知命令”，而是会自动更正成最接近且有效的AutoCAD命令。
任务1 学会AutoCAD的基本操作
1.3 AutoCAD2014工作界面

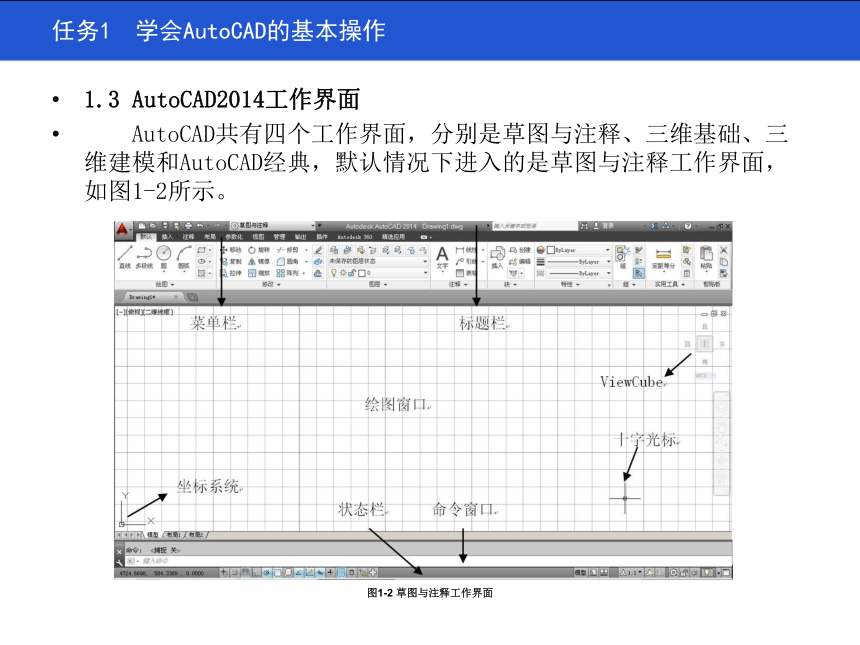

AutoCAD共有四个工作界面，分别是草图与注释、三维基础、三维建模和AutoCAD经典，默认情况下进入的是草图与注释工作界面，如图1-2所示。
图1-2 草图与注释工作界面
任务1 学会AutoCAD的基本操作
1.3 AutoCAD2014工作界面

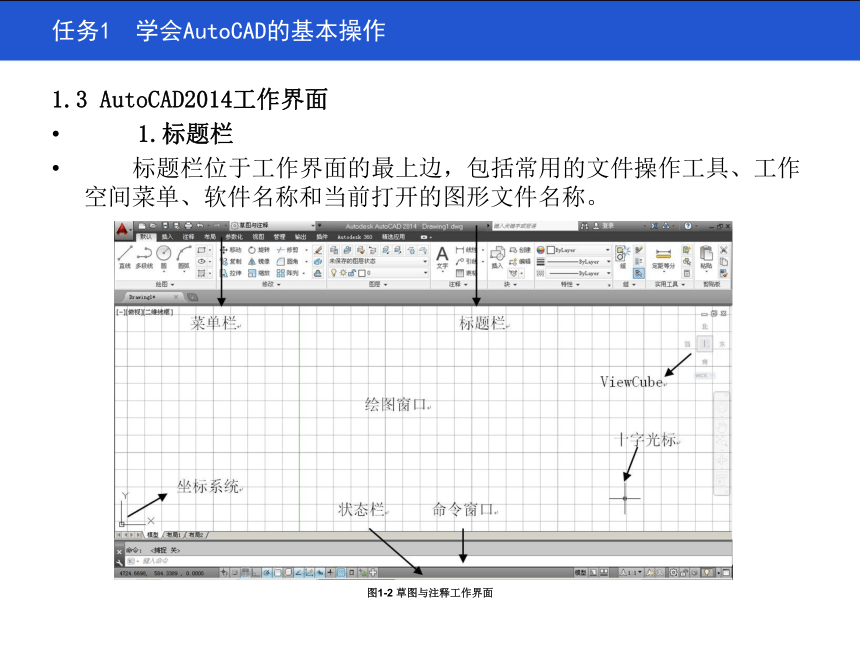

1.标题栏
标题栏位于工作界面的最上边，包括常用的文件操作工具、工作空间菜单、软件名称和当前打开的图形文件名称。
图1-2 草图与注释工作界面
任务1 学会AutoCAD的基本操作
1.3 AutoCAD2014工作界面

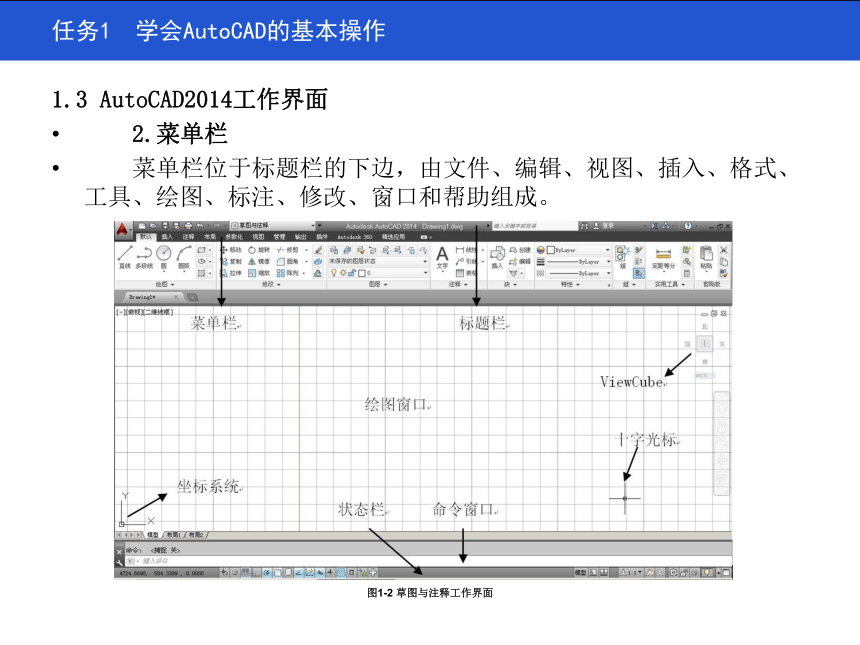

2.菜单栏
菜单栏位于标题栏的下边，由文件、编辑、视图、插入、格式、工具、绘图、标注、修改、窗口和帮助组成。
图1-2 草图与注释工作界面
任务1 学会AutoCAD的基本操作
1.3 AutoCAD2014工作界面

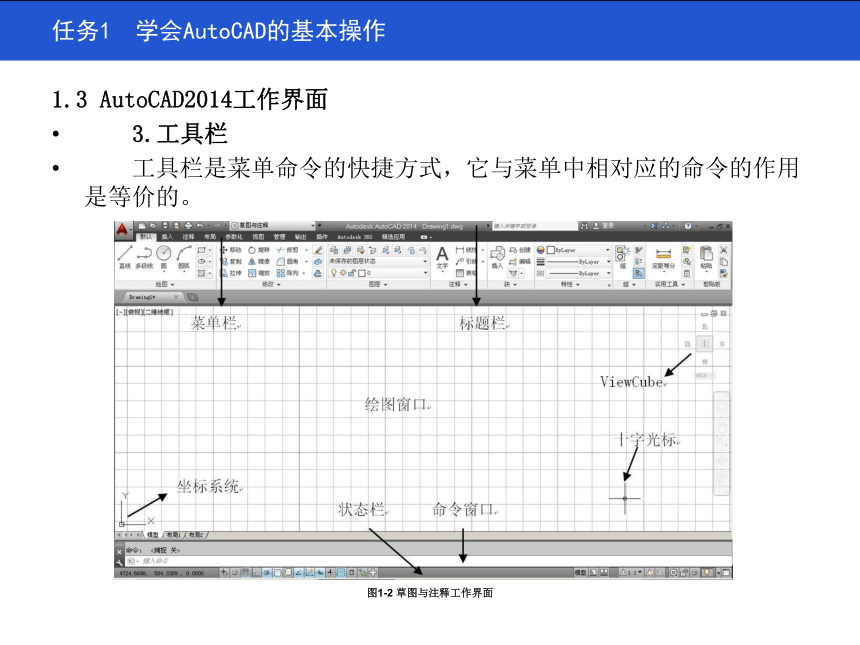

3.工具栏
工具栏是菜单命令的快捷方式，它与菜单中相对应的命令的作用是等价的。
图1-2 草图与注释工作界面
任务1 学会AutoCAD的基本操作
1.3 AutoCAD2014工作界面

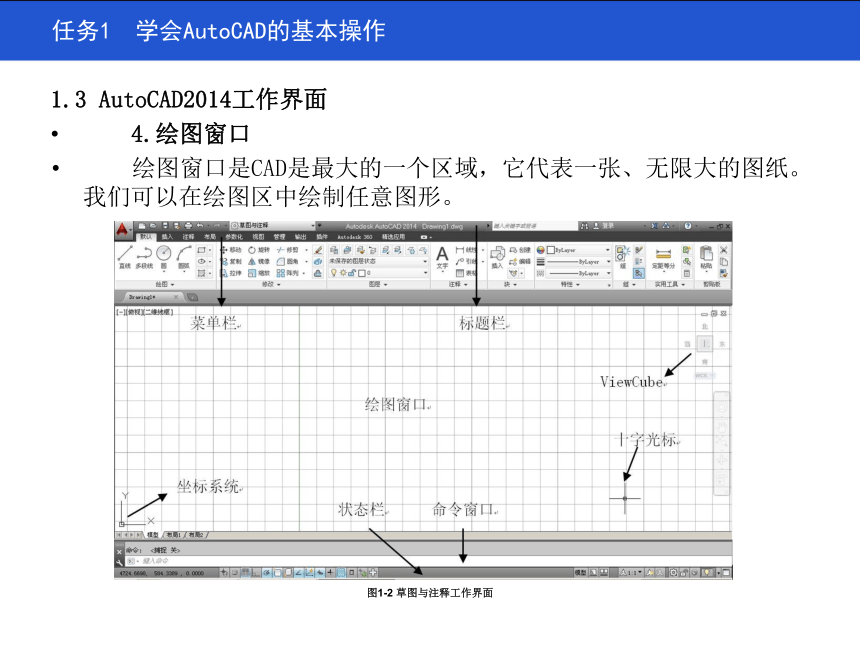

4.绘图窗口
绘图窗口是CAD是最大的一个区域，它代表一张、无限大的图纸。我们可以在绘图区中绘制任意图形。
图1-2 草图与注释工作界面
任务1 学会AutoCAD的基本操作
1.3 AutoCAD2014工作界面

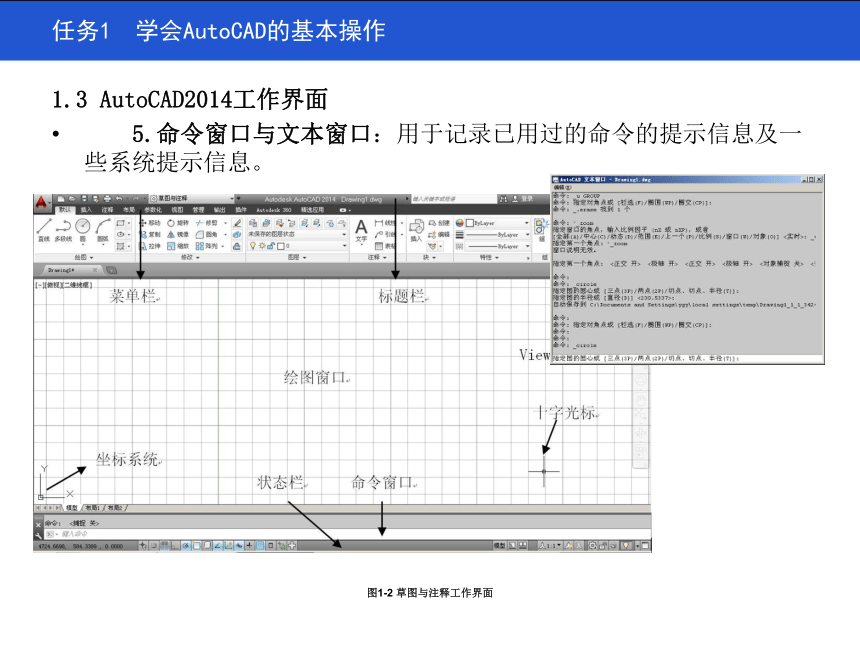

5.命令窗口与文本窗口：用于记录已用过的命令的提示信息及一些系统提示信息。
图1-2 草图与注释工作界面
任务1 学会AutoCAD的基本操作
1.3 AutoCAD2014工作界面

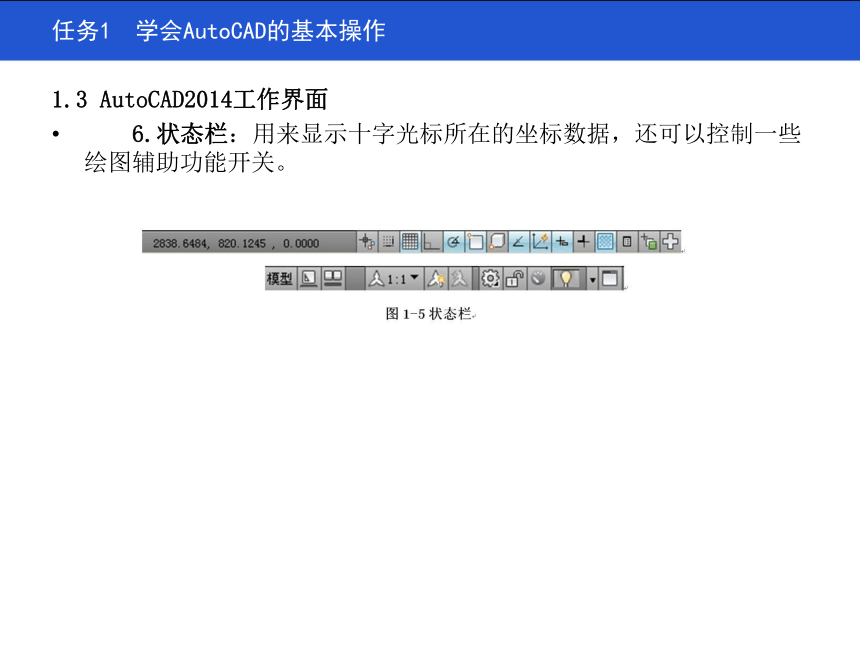

6.状态栏：用来显示十字光标所在的坐标数据，还可以控制一些绘图辅助功能开关。
任务1 学会AutoCAD的基本操作
1.3 AutoCAD2014工作界面

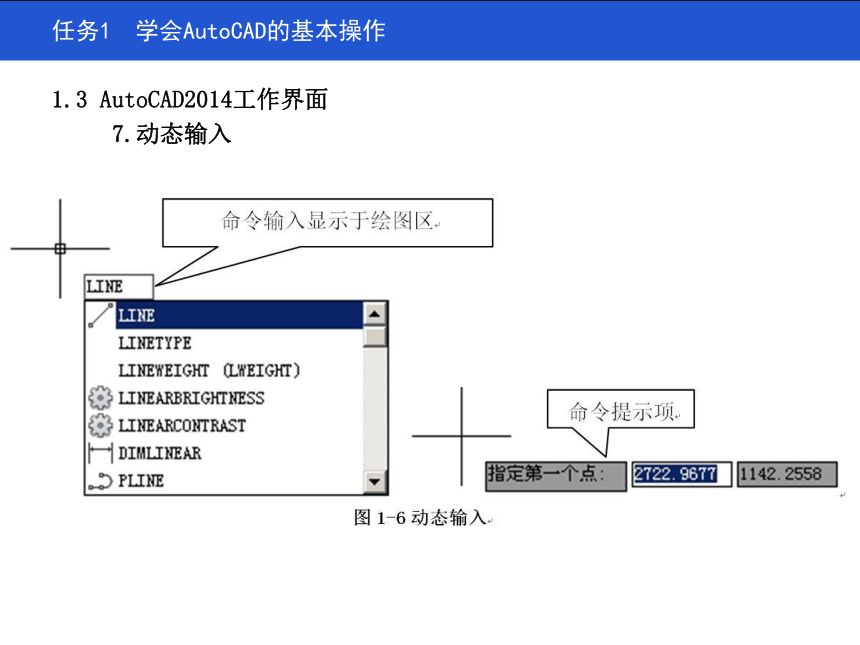

7.动态输入
任务1 学会AutoCAD的基本操作
1.3 AutoCAD2014工作界面
（1）动态输入的设置
下拉菜单：“工具” →“草图设置…”
快捷操作：右击“状态行”中 按钮，打开“草图设置…”，如图1-7所示。
图1-7 草图设置对话框
任务1 学会AutoCAD的基本操作
1.3 AutoCAD2014工作界面
（2）动态输入中错误更改
工具栏提示显示红色错误边框时，必须进行修改，如图1-8所示。
图1-8动态输入错误提示
任务1 学会AutoCAD的基本操作
【任务练习】
1.打开AutoCAD2014，将工作界面设置为“AutoCAD经典”模式。
2.打开“动态输入”和“正交模式”，利用 “直线”绘制任意图形，并打开“文本窗口”进行查看。
任务1 学会AutoCAD的基本操作
1.4 AutoCAD2014绘图命令操作方式
1.从菜单栏中选择绘图命令
2.从工具栏中选择绘图命令
3.直接在命令行中输入命令
4.从快捷菜单中选择命令
5.单击键盘中功能键打开命令
任务1 学会AutoCAD的基本操作
【任务练习】
分别利用菜单栏、工具栏或直接在命令行中输入命令的方式，绘制直径为500的圆。
任务1 学会AutoCAD的基本操作
1.5图形文件的新建、打开与保存
1.新建图形文件
2.图形文件打开
打开图形文件有两种方式：双击图形文件名或在软件界面打开。
3.图形文件的保存
任务1 学会AutoCAD的基本操作
【任务练习】
1.将绘制直径为500的圆保存名称为“圆的绘制.dwg”。
2.打开“圆的绘制”作业，将其另存为AutoCAD2000/LT2000（*.dwg）文件类型。
任务1 学会AutoCAD的基本操作
1.6工具栏、状态栏控制功能按钮的添加与隐藏
1.工具栏控制功能按钮的添加与隐藏
2.状态栏控制功能按钮的添加和隐藏
任务1 学会AutoCAD的基本操作
【任务练习】
1.添加“对象捕捉”命令栏，并将其移动到合适位置。
2.关闭状态栏中“工作空间”命令。
任务1 学会AutoCAD的基本操作
1.7重复、取消、恢复命令
1.重复命令
（1）按键盘中“Enter”键或空格键，可重复调出刚使用的命令。
（2）单击键盘中“↑”键可浏览以前使用的命令。
（3）命令行与文本窗口中单击鼠标右键，在弹出的快捷菜单中，选择“近期使用的命令”选项。
（4）绘图窗口中单击鼠标右键，弹出的快捷菜单中选择“最近的输入”选项。
2.取消命令
取消正在使用的命令按键盘左上角中“Esc”键可无条件终止。
3.恢复命令
如需回复上一次被删除的对象，可以按“Ctrl+Z”命令即可要撤销前面所运行的命令，可一次或多次点击标准工具栏里的 ，或者一次或多次选择运行菜单命令“编辑”——“放弃”，或者在命令提示符下输入“UNDO”命令。
任务1 学会AutoCAD的基本操作
【任务练习】
1.利用直线命令绘制任意图形，依次练习取消该命令、重复该命令、恢复上一步操作。
任务1 学会AutoCAD的基本操作
1.8绘图区域控制
1.清除屏幕（专业模式）
2.多文档设计环境
图1-19专业模式
图1-20窗口水平平铺
任务1 学会AutoCAD的基本操作
【任务练习】
1.利用快捷键打开“清除屏幕”模式。
2.新建两个文件，并分别设置为“水平平铺”和“垂直平铺”两种模式。
任务1 学会AutoCAD的基本操作
1.9“选项”对话框的设置
1.“显示”项
2.“打开和保存”项
3. 用户系统配置
4.“绘图”项
任务1 学会AutoCAD的基本操作
【任务练习】
1.将绘图区域背景颜色设置为“白色”。
2.将文件默认保存类型设置为“AutoCAD2004/LT2004（*.dwg）”
任务1 学会AutoCAD的基本操作
1.10视图显示控制
在绘图过程中，为方便观察和操作，经常需要调整对象显示的位置和大小，这就需要进行视图的缩放和移动。
1.图形缩放
（1）窗口缩放
（2）动态缩放
（3）比例缩放
（4）中心缩放
（5）缩放对象
（6）放大或缩小
（7）全部缩放
（8）范围缩放
（9）实时缩放
（10）缩放上一个
任务1 学会AutoCAD的基本操作
2.平移图形
视图的平移是指不改变图形显示的大小，而改变图形在绘图区域内的位置（平移时连同坐标系一起平移，所以平移并不改变对象中任意点的坐标）
任务1 学会AutoCAD的基本操作
【任务练习】
打开“建筑平面图.dwg”，做图形缩放与平移练习。
任务1 学会AutoCAD的基本操作
1.11 选择对象的方式
在进行编辑命令操作时，系统提示“选择对象”，这时光标的变化为“矩形”，将“矩形”移至对象上单击鼠标左键就可选中该对象。选择对象的方式可以在命令操作前或命令操作后进行。
常用的选择方法有：
1.全选
2.单选
3.窗选
4.窗交
5.圈围
6.圈交
7.栏选
任务1 学会AutoCAD的基本操作
【任务练习】
打开“圆的选择练习.dwg”，单击修改工具栏中的“移动”命令，在“选择对象”提示下，做七种选择方式练习。
任务2 掌握AutoCAD辅助绘图工具
【学习目标】
一、知识目标
了解AutoCAD2014辅助绘图工具操作的基本知识。
二、能力目标
掌握AutoCAD2014辅助绘图工具的基本操作方法。
【任务描述】
本任务主要是针对精确绘图所使用的工具和命令，包括辅助工具栏、坐标输入法绘图和图层进行讲解和介绍。
任务2 掌握AutoCAD辅助绘图工具
2.1绘图辅助工具栏
绘图辅助工具栏是精确绘图工具，每个辅助工具可用鼠标单击，显示亮色表示激活，显示灰色表示关闭。
1.捕捉和栅格
在建筑工程图的绘制过程中，“捕捉”和“栅格”经常一起使用。
（1）捕捉间距：启用捕捉时，移动光标一次跳跃的距离。
（2）极轴间距：设置极轴距离。
（3）捕捉类型：“栅格捕捉”可设置栅格捕捉类型“矩形捕捉”和“等轴侧捕捉”。“矩形捕捉”用来绘制正投影图；“等轴侧捕捉”用来绘制等轴测图；“PolarSnap”在极轴追踪打开的情况下指定点，光标将沿着在“极轴”选项卡上相对于极轴追踪起点设置的极轴对齐角度并进行捕捉。
（4）栅格样式：设置是否在“二维模型空间”、“块编辑器”、“图纸/布局”中显示栅格。
（5）栅格间距：可以设置栅格的间距（相邻栅格点的水平和垂直距离）。
（6）栅格行为：可以设置“自适应栅格”、“显示超出界限的栅格”、“遵循动态”等三项。
【任务练习】
打开“捕捉”和“栅格”，利用直线命令绘制长50，宽40的矩形。
任务2 掌握AutoCAD辅助绘图工具
任务2 掌握AutoCAD辅助绘图工具
2.正交和极轴
正交是为了追踪到水平和垂直方向，使得鼠标光标仅限于在X轴和Y轴上移动，而不会发生倾斜。
极轴是为了追踪到用户设定的任意角度，是一种比正交功能更强的辅助工具。
极轴在缺省状态下，角度增量角为90度，可用鼠标相对控制光标左右和上下移动（屏幕中出现点虚线），此状态和正交状态相似
（1）极轴角设置
（2）对象捕捉追踪设置
（3）极轴角测量
【任务练习】
分别打开“正交”和“极轴”模式，利用直线命令做绘图练习。
设置60度极轴角，添加30度、45度附加角。
任务2 掌握AutoCAD辅助绘图工具
任务2 掌握AutoCAD辅助绘图工具
3.对象捕捉
“对象捕捉”功能可以捕捉到对象上的特征点，如端点、中点、圆心、交点等，而无需知道该点的坐标，也不用担心光标点到该特征点之外的位置。熟练掌握“对象捕捉”命令对于准确绘图来说非常重要。
图2-9对象捕捉模式
【任务练习】
利用对象捕捉命令，完成图形的绘制练习。
任务2 掌握AutoCAD辅助绘图工具
任务2 掌握AutoCAD辅助绘图工具
4.对象捕捉追踪确定点的位置
打开对象捕捉 “延长线”、“交点”、极轴追踪、对象捕捉追踪四个按钮，用于沿极轴路径下，确定任意角度直线与另一直线对象在延长线上的交点或实现两条水平直线“长对正”。
【任务练习】
利用对象捕捉追踪确定点的位置，完成图形的绘制练习。
任务2 掌握AutoCAD辅助绘图工具
任务2 掌握AutoCAD辅助绘图工具
2.2利用坐标输入法绘图
在屏幕上指定点的位置是绘图的基本任务之一。要精确地指定点的方法之一就是了解坐标系的概念和坐标的输入方法。
1.系统坐标系分类
（1）世界坐标系
WCS（World Coordinate System简称WCS） 是一个位置固定的坐标系，而且是系统默认的坐标系。在该坐标系中，屏幕左下角为坐标原点（0，0，0），水平方向为X轴，向右为正；垂直方向为Y轴，向上为正；垂直XY平面方向为Z轴，指向我们的方向为正（二维绘图中坐标为0）。
（2）用户坐标系
UCS(User Coordinate System简称UCS) 是不固定的，以WCS为基础创建的坐标系。UCS主要应用于三维绘图。WCS仅能显示一个坐标面，能完全满足二维绘图，但在三维绘图中，由于坐标原点，X、Y、Z坐标轴可移动、旋转，甚至可依赖图形中的某个特定对象，所以UCS为三维绘图提供了更大的灵活性。
任务2 掌握AutoCAD辅助绘图工具
2.2利用坐标输入法绘图
2.命令行中坐标输入
（1）笛卡尔坐标系和极坐标系
笛卡尔坐标（又称直角坐标系）和极坐标系是几何学中两个基本坐标系统。笛卡尔坐标系有三个坐标轴，对二维图形，X为水平距离，Y为垂直距离。坐标值前可加正负号（向右和向上为正，反之为负）。极坐标是用到坐标原点（或任意点）的距离和与X（向右方向）轴夹角（逆时针为正）角度指定点位的。
（2）绝对坐标与相对坐标输入
绝对坐标都是相对WCS的坐标原点，相对坐标是相对上一点。
【任务练习】
利用坐标输入法绘制边长为1000的五角星图案，如图2-15所示。
任务2 掌握AutoCAD辅助绘图工具
任务2 掌握AutoCAD辅助绘图工具
2.3图层
图层是一个非常重要的概念，它是系统提供的一个管理图形对象的工具，当绘图区域中图形对象很多时，为方便管理可以将一系列具有相同或相似特点的对象放在一个图层里，每个图层相当于一张透明的绘图纸。图层的应用可大大减少图形文件的大小。
1.图层创建
2.图层管理
3.单个或部分对象比例因子设置
【任务练习】
创建轴线、墙线、门窗、柱、文字、尺寸标注、图框、家具等图层。设定轴线的线型为“CENTER”，设定全局比例因子为合适值。每个图层都应设定相应的颜色，要求清晰、主次分明。
任务2 掌握AutoCAD辅助绘图工具
任务3 绘制标高符号
【学习目标】
一、知识目标
了解直线、删除命令的基本知识。
二、能力目标
掌握直线、删除命令绘制标高符号的基本方法和技巧。
【任务描述】
本任务主要是讲解使用直线、删除命令，利用坐标输入法和对象捕捉追踪法绘制标高符号。
任务3 绘制标高符号
3.1直线命令
二维图形都是由直线和曲线构成的，直线绘制实际绘制的是线段，是绘制图形的主要命令，使用 LINE 命令，可以创建一系列连续的直线段。每条线段都是可以单独进行编辑的直线对象。
3.2删除命令
删除命令用来删除所绘制的图形对象，删除命令（Erase简写E）
3.3绘制标高符号
绘制方法一：利用坐标输入法绘制标高符号.
绘制方法二：利用对象捕捉追踪法绘制标高符号.
【任务练习】
（1）利用坐标输入法绘制下面的图形
（2）绘制图2-5，其中A点坐标为（200,200）
任务3 绘制标高符号
任务4 绘制箭头与拱形门
【学习目标】
一、知识目标
了解多段线命令的基本知识。
二、能力目标
掌握多段线命令绘制箭头与拱形门的基本方法和技巧。
【任务描述】
本任务主要是讲解使用多段线命令绘制箭头与拱形门。
4.1多段线命令
多段线是由直线段和圆弧段组成的单个对象，它不仅具有一般直线和圆弧的特性，而且还具有线宽的特性，多段线中的各线段（圆弧）可设定不同的宽度，而且同一段也可设置不同的宽度，使用多段线无论绘制了多少条直线和多少个圆弧，都是单独的一个对象。
4.2.绘制箭头
4.3绘制拱形门
任务4 绘制箭头与拱形门
【任务练习】
利用多段线命令绘制下面图形。
任务4 绘制箭头与拱形门
任务5 绘制内视符号
【学习目标】
一、知识目标
了解矩形、圆、修剪、延伸命令的基本知识。
二、能力目标
掌握矩形、圆、修剪、延伸命令绘制内视符号的基本方法和技巧。
【任务描述】
本任务主要是讲解使用矩形、圆、修剪、延伸命令绘制内视符号。
5.1矩形命令
利用矩形命令可以创建矩形形状的闭合多段线，并通过指定面积、尺寸和旋转位置来确定其形状，同时还可以指定矩形的线条宽度、倒角、圆角，此外还可以绘制具有一定标高和厚度的矩形。
任务5 绘制内视符号
【任务练习】
绘制边长为500，宽度为400，宽度为20，旋转角度为60度的矩形。
任务5 绘制内视符号
5.2圆命令
圆是AUTOCAD中最常见、最简单的封闭曲线。
任务5 绘制内视符号
【任务练习】
绘制下面的图形。
任务5 绘制内视符号
5.3 修剪、延伸命令
1.修剪命令
“修剪”命令应用于有边界的对象中部分删除，可用于修剪的对象有直线、多段线、矩形、圆、圆弧、椭圆、椭圆弧、构造线和样条曲线等。
2.延伸命令
使用延伸命令可以将选中的对象延伸到指定的对象边界处。延伸命令中各命令选项功能与修剪命令中各命令选项功能相同。
任务5 绘制内视符号
5.4绘制边长为40mm的内视符号
绘图步骤：
STEP01: 打开矩形命令，绘制长度为40mm，宽度为40mm的矩形。
STEP02：打开直线命令，绘制连接矩形中点的直线作为辅助线。
STEP03：打开圆命令，采用相切、相切、相切的方式绘制圆。
STEP04：打开直线命令，连接矩形中点绘制矩形。
STEP05：打开直线命令，连接圆的象限点绘制直线。
STEP06：利用修剪命令，修剪多余部分，完成图形绘制。
任务5 绘制内视符号
【任务练习】
绘制下面的图形。
任务5 绘制内视符号
【学习目标】
一、知识目标
了解圆弧、镜像命令的基本知识。
二、能力目标
掌握圆弧、镜像命令绘制平面门的基本方法和技巧。
【任务描述】
本任务主要是讲解使用圆弧、镜像命令绘制平面门。
任务6 绘制平面门
6.1圆弧命令
在建筑制图中，圆弧命令可以用于绘制各种弧形的图形、轮廓线。AUTOCAD提供了多种绘制圆弧的方式，可以指定圆心、端点、起点、半径、角度、弦长和方向值得各种组合形式。
任务6 绘制平面门
6.2镜像命令
如果是对称图形，推荐使用此命令。输入两点确定临时镜像线，并可以选择在镜像创建对象的同时删除原对象还是保留原对象。
1.定义镜像线
镜像线一般要做到水平或垂直，避免镜像的图形出现不对称的问题。
2.创建文字和属性文字镜像
系统变量mirrtext=0，文字不翻转或倒置，文字可读；系统变量mirrtext=1时，则文字不可读。
任务6 绘制平面门
6.3绘制双扇门
操作步骤
STEP01: 打开矩形命令，绘制长度为800mm，宽度为50mm的矩形，作为门的厚度。
STEP02：打开直线命令，绘制长度为800mm 的辅助线。
STEP03：打开圆弧命令，采用起点、圆心、端点的方式绘制门扇 。
STEP04：对绘制的单扇门进行镜像，删除多余直线完成绘制。
任务6 绘制平面门
【任务练习】
绘制下面的图形。
任务6 绘制平面门
【学习目标】
一、知识目标
了解移动、偏移、阵列、分解命令的基本知识。
二、能力目标
掌握移动、偏移、阵列、分解命令绘制立面门的基本方法和技巧。
【任务描述】
本任务主要是讲解使用移动、偏移、阵列、分解命令绘制立面门。
任务7 绘制立面门
7.1移动命令
“移动”命令可以将原对象以指定的角度和方向移动，该命令只能在一个文档内移动图形，是将对象在图纸中作位置移动，使用对象捕捉可以精确移动对象。
任务7 绘制立面门
7.2偏移命令
“偏移”命令在绘图过程中经常使用，如绘制建筑平面图中墙的定位轴线。
任务7 绘制立面门
7.3阵列命令
“阵列”命令应用于图形有规则的排列，如队列、环形等排列。
1.矩形阵列
2.环形阵列
任务7 绘制立面门
7.4拉伸命令
使用拉伸对象命令可以局部改变对象的形状。
任务7 绘制立面门
7.5.分解命令
分解只能用于分解由多个基本对象组成的图形，基本对象图形不能再被分解。例如直线、弧、圆、样条曲线是基本对象，不能再被分解，但是矩形、多边形、多线段可以被分解。
任务7 绘制立面门
7.6绘图任务
立面门尺寸如下：高2000，宽1000，花样350宽，花样下面两排600高，最上面一排400高，花样间距100，花样由外到内的线框间距分别是30、50、30。
操作步骤：
STEP01: 打开矩形命令，绘制长度为1000mm，宽度为2000mm的矩形，做为门的外边框。
STEP02：打开矩形命令，以门左下角点为第一角点，绘制长度为350mm，宽度为600mm的矩形，做为花样。
STEP03：执行偏移命令，将花样偏移30、50、30。
STEP04：执行移动命令，将花样位移，移动距离为@100,100。
STEP05：执行矩形阵列命令，将花样阵列3行2列，设置行偏移距离700，列偏移距离450。
STEP06：将最上排花样进行分解，打开拉伸命令，向下拉伸花样，拉伸距离为200，完成图形绘制。
任务7 绘制立面门
【任务练习】
绘制下面的图形。
任务7 绘制立面门
【学习目标】
一、知识目标
了解点、倒角、圆角命令的基本知识。
二、能力目标
掌握点、倒角、圆角命令绘制沙发平面图的基本方法和技巧。
【任务描述】
本任务主要是讲解使用点、倒角、圆角命令绘制沙发平面图。
任务8 绘制沙发平面图
8.1点命令
点分为单点和多点，单独使用无意义，常用于线上点的标定。
1.点样式的设置
2.定数等分点和定距等分点绘制
任务8 绘制沙发平面图
【任务练习】
绘制两条长度为1300的直线，分别进行4等分，按400的长度进行定距等分。
任务8 绘制沙发平面图
8.2倒角、圆角
1. 倒角命令
倒角是通过延伸（或修剪），用斜线连接两个非平行的直线类对象或使两者相交，可以倒角的对象包括直线、多段线等。通过设置倒角的“距离”值来进行倒角命令操作。
2. 圆角命令
倒圆角是通过一个指定半径的圆弧光滑地连接两个对象。可以进行倒圆角的对象有圆弧、圆、椭圆和椭圆弧、直线、多段线等。通过设置圆角的“半径”值来进行倒角命令操作。
任务8 绘制沙发平面图
8.3绘图任务：沙发平面图，如图8-6所示。
绘图步骤：
STEP01: 打开矩形命令，绘制长度为2100mm，宽度为620mm的矩形。
STEP02：打开偏移命令，将绘制的矩形向内偏移150mm。
STEP03：执行分解命令，将绘制的图形进行分解。
STEP04：打开延伸命令，将扶手线段向下延伸，并修剪、删除多余线段，绘制沙发后背及扶手。
STEP05：打开偏移命令将线段向下偏移，偏移距离为180mm、570mm。
STEP06：打开节点、垂足对象捕捉模式，执行定数等分命令，将线段进行三等分。执行直线命令，通过等分点绘制垂线。
STEP07：打开圆角命令，设置圆角半径为100mm，执行圆角操作。
任务8 绘制沙发平面图
【任务练习】
绘制下面的图形。
任务8 绘制沙发平面图
【学习目标】
一、知识目标
了解椭圆命令的基本知识。
二、能力目标
掌握椭圆命令绘制洗脸盆的基本方法和技巧。
【任务描述】
本任务主要是讲解使用椭圆命令绘制洗脸盆。
任务9 绘制洗脸盆
9.1椭圆命令
椭圆可通过指定圆心和两个半轴长度来绘制。
任务9 绘制洗脸盆
绘图步骤：
STEP01: 利用直线、镜像、圆弧（三点）命令绘制洗手盆外轮廓及辅助线。
STEP02：打开椭圆命令，将绘制的椭圆向内偏移18mm。
STEP03：利用多段线、圆命令，绘制水龙头及下水口。
STEP04：将绘制的水龙头进行分解，利用修剪、移动命令，完成图形的绘制。
任务9 绘制洗脸盆
【任务练习】
绘制下面的图形。
任务8 绘制沙发平面图
【学习目标】
一、知识目标
了解正多边形、复制、缩放、旋转、样条曲线、图案填充、特性匹配、夹点编辑命令的基本知识。
二、能力目标
掌握正多边形、复制、缩放、旋转、样条曲线、图案填充、特性匹配、夹点编辑命令绘制国旗的基本方法和技巧。
【任务描述】
本任务主要是讲解使用正多边形、复制、缩放、旋转、样条曲线、图案填充、特性匹配、夹点编辑命令绘制国旗。
任务10 绘制国旗
10.1正多边形
任务10 绘制国旗
10.2复制命令
在一个文件内复制，使用系统“复制”命令，注意基准点的选择。多文档之间图形复制，用剪切板复制。
任务10 绘制国旗
【任务练习】
绘制下面的图形。
任务10 绘制国旗
10.3缩放命令
缩放命令可以实现图形真正大小的变化。
任务10 绘制国旗
10.4旋转命令
当某些倾斜位置的图形绘图有困难，应先绘制其水平或垂直位置，然后旋转。在三视图绘制中使用“旋转”命令可方便实现图形“宽相等”。
任务10 绘制国旗
10.5样条曲线
样条曲线是经过一系列指定点的光滑曲线。利用样条曲线命令可以绘制一些不规则的图形
任务10 绘制国旗
10.6图案填充
图案填充Hatch（简写H）
1.图案填充分类
（1）预定义图案（在ACAD.Pat文件）
（2）用户定义图案（只有两组，一种平行线；一种两组平行线，并相互垂直）；
（3）自定义图案（事先预定义好的图案）。
2.填充边界类型
（1）填充区域内点击（拾取点）
对象内任意一点，确定边界，推荐使用；
（2）填充区域边界拾取（拾取对象）
边界必须为一整体，不推荐使用。
3.创建关联图案填充
边界修改后，图案随边界更新，默认状态为关联状态。
4.孤岛设置
5.渐变色
6.编辑图案填充
任务10 绘制国旗
【任务练习】
绘制下面的图形。
任务10 绘制国旗
10.6图案填充
图案填充Hatch（简写H）
1.图案填充分类
（1）预定义图案（在ACAD.Pat文件）
（2）用户定义图案（只有两组，一种平行线；一种两组平行线，并相互垂直）；
（3）自定义图案（事先预定义好的图案）。
2.填充边界类型
（1）填充区域内点击（拾取点）
对象内任意一点，确定边界，推荐使用；
（2）填充区域边界拾取（拾取对象）
边界必须为一整体，不推荐使用。
3.创建关联图案填充
边界修改后，图案随边界更新，默认状态为关联状态。
4.孤岛设置
5.渐变色
6.编辑图案填充
任务10 绘制国旗
10.7特性匹配
使用“特性匹配”，可以将一个对象的某些或所有特性复制到其他对象。
任务10 绘制国旗
10.8夹点编辑
每个图形都有若干个几何特征，一般称这些特征为“夹点”，也称“夹持点”，直接编辑修改这些夹点可提高编辑效率，可快捷、方面地改变图形的对象和位置。不同的图形对象其夹点数量和几何特征也不同。默认情况下，选取对象后其夹点以蓝色小方框标记。
夹点编辑是一种图形编辑工具，通常要与其他图形编辑工具结合使用，多种图形编辑工具共用，可达到事半功倍的效果。
任务10 绘制国旗
10.9绘制国旗图案
任务10 绘制国旗
【任务练习】
绘制下面的图形。
任务10 绘制国旗

展开更多......

收起↑
