建筑CAD应用教程
——图块与外部参照

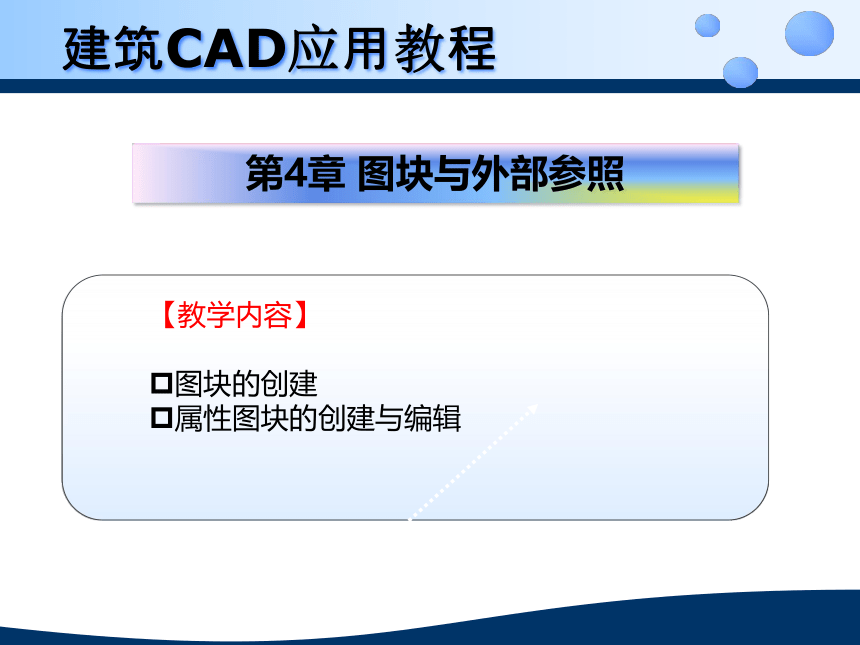

【教学内容】
图块的创建
属性图块的创建与编辑
第4章 图块与外部参照
建筑CAD应用教程
【教学重点与难点】
创建与插入图块
属性图块的定义及编辑
第4章 图块与外部参照
建筑CAD应用教程

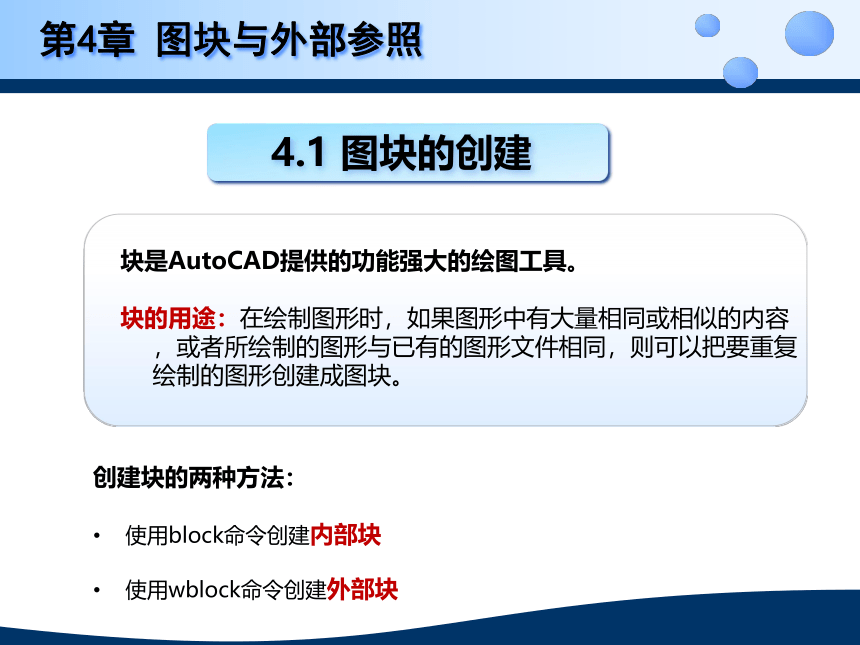

4.1 图块的创建
块是AutoCAD提供的功能强大的绘图工具。
块的用途：在绘制图形时，如果图形中有大量相同或相似的内容，或者所绘制的图形与已有的图形文件相同，则可以把要重复绘制的图形创建成图块。
第4章 图块与外部参照
创建块的两种方法：
使用block命令创建内部块
使用wblock命令创建外部块
第4章 图块与外部参照

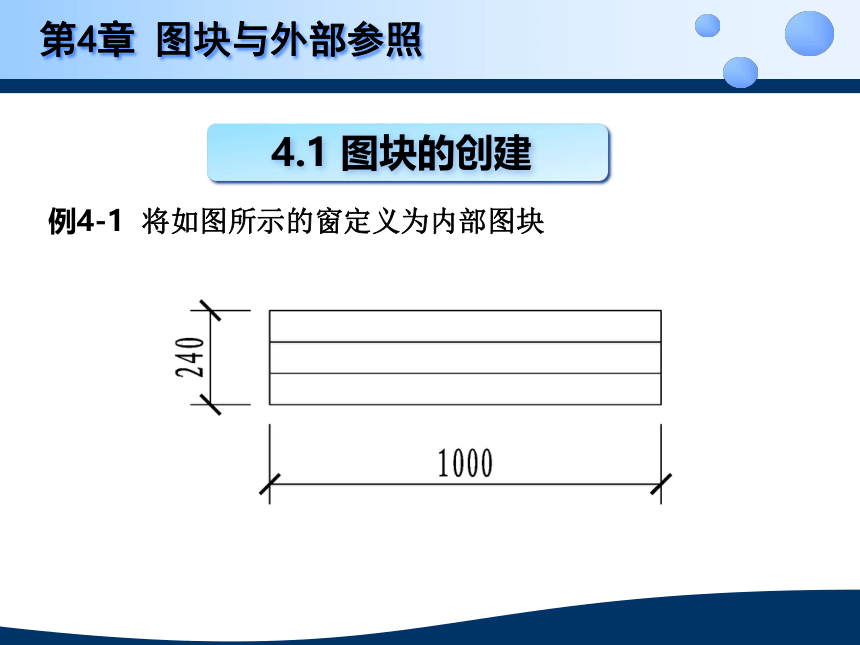

例4-1 将如图所示的窗定义为内部图块
4.1 图块的创建

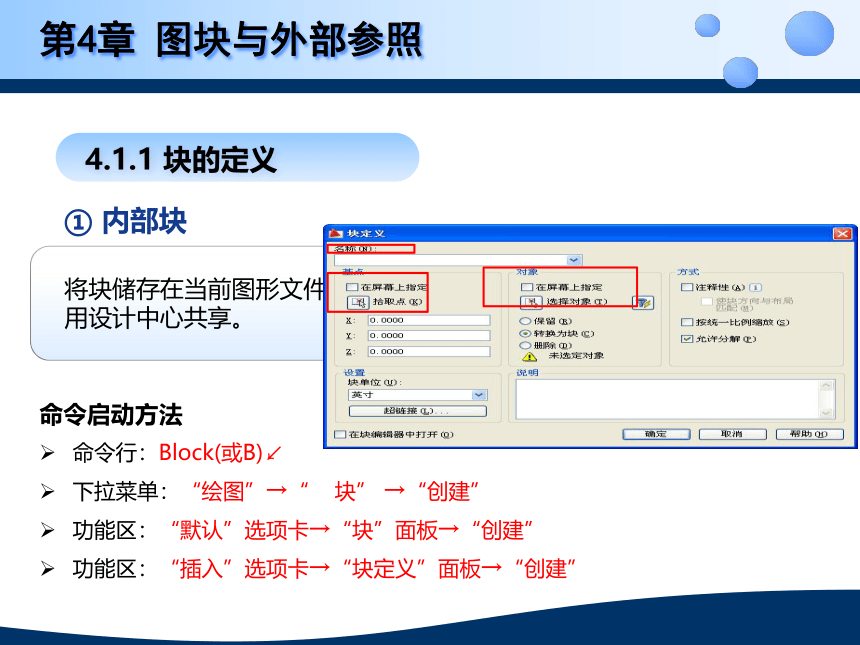

4.1.1 块的定义
命令启动方法
命令行：Block(或B)↙
下拉菜单：“绘图”→“ 块” →“创建”
功能区：“默认”选项卡→“块”面板→“创建”
功能区：“插入”选项卡→“块定义”面板→“创建”
第4章 图块与外部参照
① 内部块
将块储存在当前图形文件中，只能供本图形文件调用或使用设计中心共享。
第4章 图块与外部参照

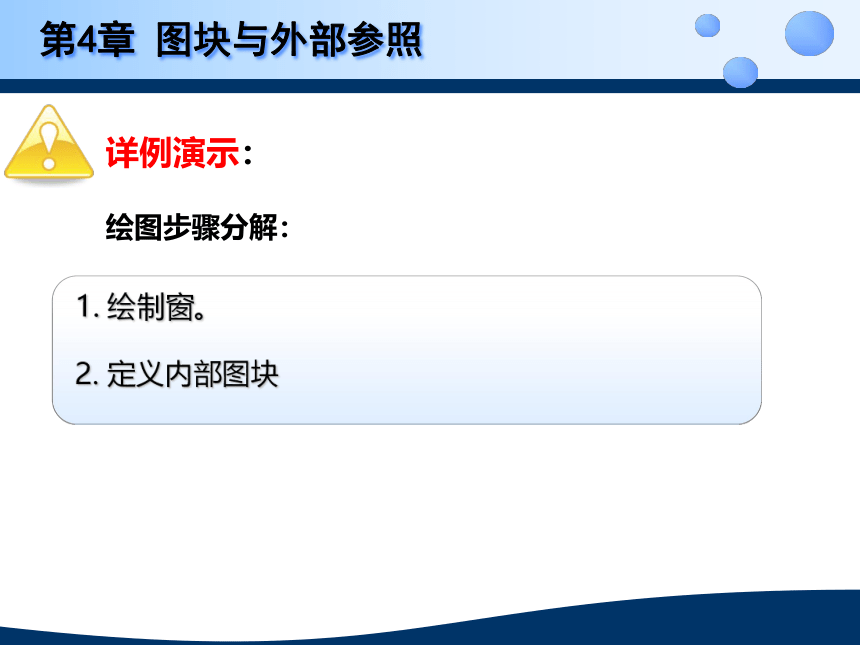

绘图步骤分解：
1. 绘制窗。
2. 定义内部图块
详例演示：
第4章 图块与外部参照
例4-2 将如图所示的门定义为外部图块
② 外部块
外部块命令用来创建外部图块，相当于建立了一个单独的图形文件，保存在磁盘中，任何AutoCAD图形文件都可以调用，这对于协同工作的设计成员来说特别有用。
第4章 图块与外部参照
② 外部块
命令启动方法
命令行：Wblock(或W)↙
与内部块不同的是可以为选择块指定保存路径
第4章 图块与外部参照
绘图步骤分解：
1. 绘制门
2. 定义外部图块
详例演示：
作用：插入块用于将已定义好的内部或外部图块插入到当前图形文件中。
4.1.2 块的插入
第4章 图块与外部参照
命令启动方法
命令行：Insert(或I)↙
下拉菜单：“插入”→“ 块”
功能区：“默认”选项卡→“块”面板→“插入”
功能区：“插入”选项卡→“块”面板→“插入”
图块的属性是附属于图块的特殊文本信息，是块的组成部分，主要作用在于为图块增加必要的文字说明内容。
4.2 属性图块的创建与编辑
4.2.1 定义块的属性
第4章 图块与外部参照
例4-3 创建轴线编号属性图块，为图4-16的轴网进行横向定位轴线编号
4.2 属性图块的创建与编辑
4.2.1 定义块的属性
第4章 图块与外部参照
命令启动方法：
命令： Attdef (或Att)↙
菜单： “绘图“→ 块 →“定义属性”
功能区：“默认”选项卡→ “块”面板→ “定义属性”
功能区：“插入”选项卡→ “块”定义面板→ “定义属性”
绘图步骤分解：
1. 绘制轴网
2. 绘制圆
3. 创建文字样式
4. 创建属性图块
详例演示：
第4章 图块与外部参照
4.2.2 属性图块的编辑
第4章 图块与外部参照
命令启动方法：
命令： Eattedit↙
菜单： “修改“→ ”对象“ →“属性” →”单个”
功能区：“默认”选项卡→ “块”面板→ “编辑属性” →“单个”
功能区：“插入”选项卡→ “块”面板→ “编辑属性” →“单个”
在“增强属性编辑器”对话框中可修改块的属性值、文字样式、图层、线型、颜色、线宽等参数。
Thank you!
