建筑CAD应用教程
第1章 AutoCAD2015基础知识
及基本设置
建筑CAD应用教程

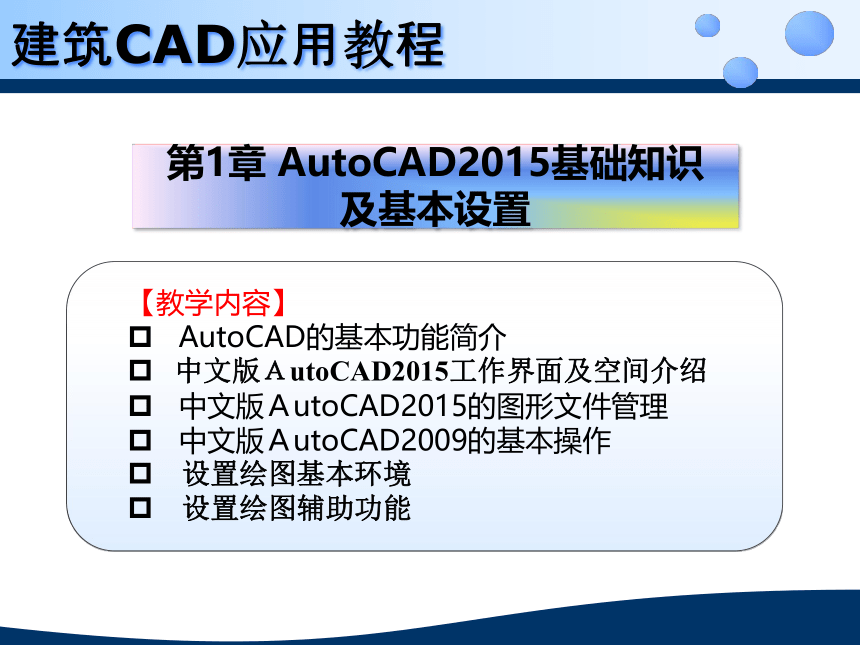

【教学内容】
AutoCAD的基本功能简介
中文版ＡutoCAD2015工作界面及空间介绍
中文版ＡutoCAD2015的图形文件管理
中文版ＡutoCAD2009的基本操作
设置绘图基本环境
设置绘图辅助功能
第1章 AutoCAD2015基础知识
及基本设置
建筑CAD应用教程

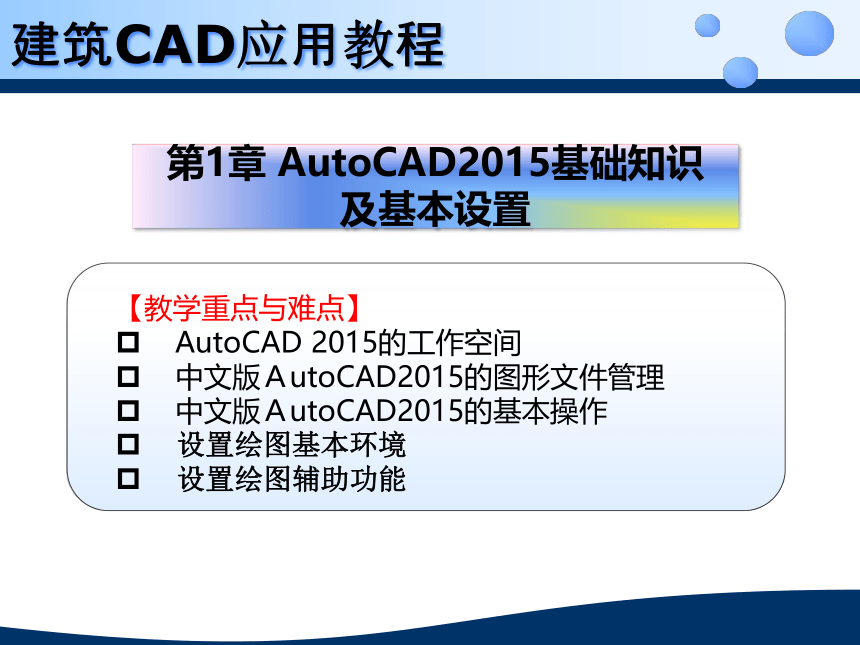

【教学重点与难点】
AutoCAD 2015的工作空间
中文版ＡutoCAD2015的图形文件管理
中文版ＡutoCAD2015的基本操作
设置绘图基本环境
设置绘图辅助功能

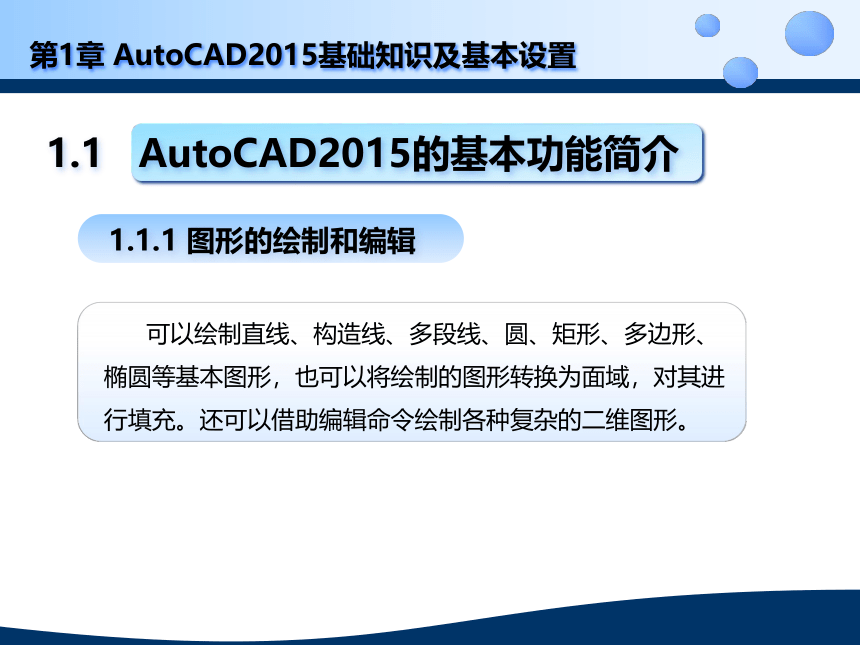

1.1 AutoCAD2015的基本功能简介
可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的图形转换为面域，对其进行填充。还可以借助编辑命令绘制各种复杂的二维图形。
1.1.1 图形的绘制和编辑
第1章 AutoCAD2015基础知识及基本设置

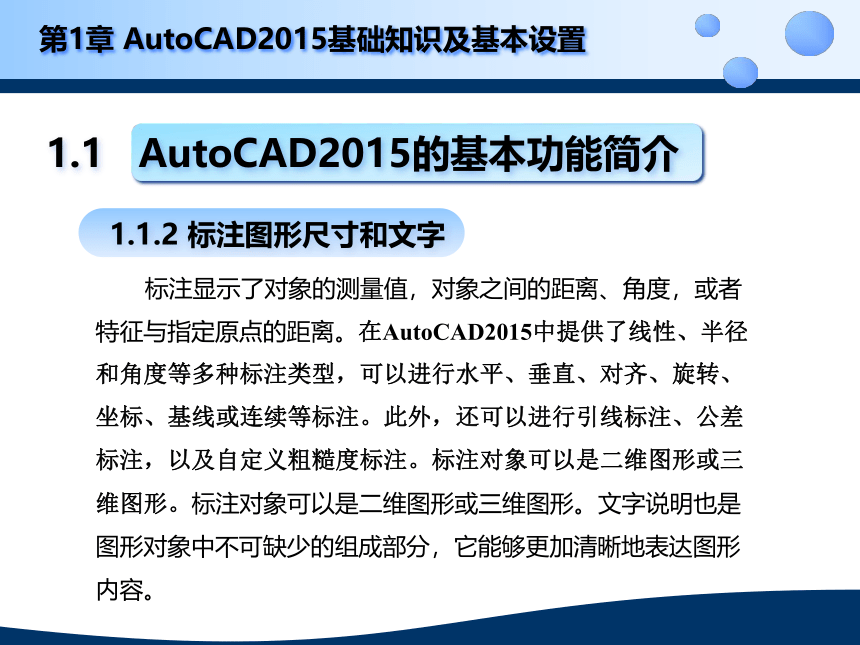

标注显示了对象的测量值，对象之间的距离、角度，或者特征与指定原点的距离。在AutoCAD2015中提供了线性、半径和角度等多种标注类型，可以进行水平、垂直、对齐、旋转、坐标、基线或连续等标注。此外，还可以进行引线标注、公差标注，以及自定义粗糙度标注。标注对象可以是二维图形或三维图形。标注对象可以是二维图形或三维图形。文字说明也是图形对象中不可缺少的组成部分，它能够更加清晰地表达图形内容。
1.1 AutoCAD2015的基本功能简介
第1章 AutoCAD2015基础知识及基本设置
1.1.2 标注图形尺寸和文字
1.1 AutoCAD2015的基本功能简介
第1章 AutoCAD2015基础知识及基本设置
1.1.3 三维图形的渲染
可以运用雾化、光源和材质，将模型渲染为具有真实感的图像。如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备和图形设备不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快速查看设计的整体效果，则可以简单消隐或设置视觉样式。
1.1 AutoCAD2015的基本功能简介
第1章 AutoCAD2015基础知识及基本设置

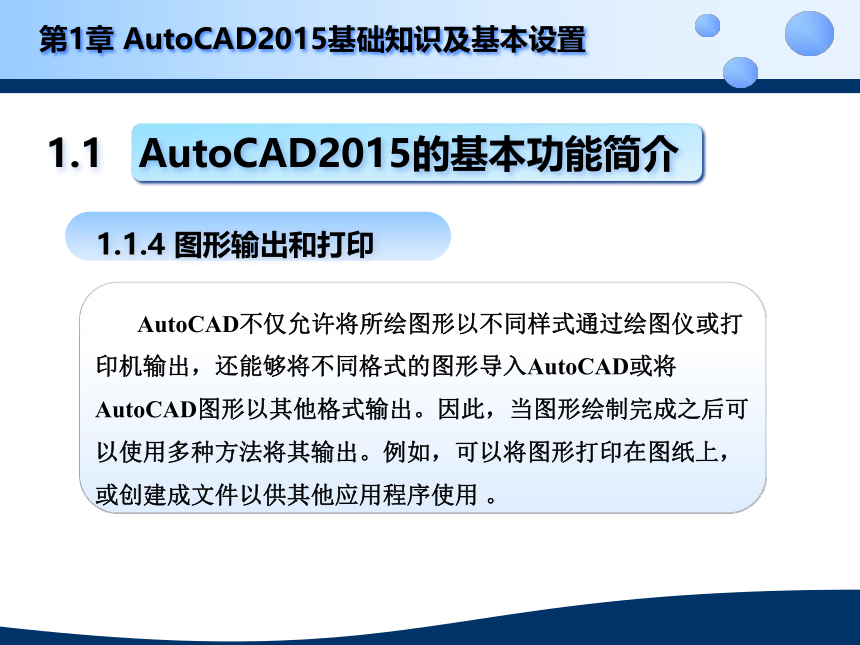

1.1.4 图形输出和打印
AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。因此，当图形绘制完成之后可以使用多种方法将其输出。例如，可以将图形打印在图纸上，或创建成文件以供其他应用程序使用 。

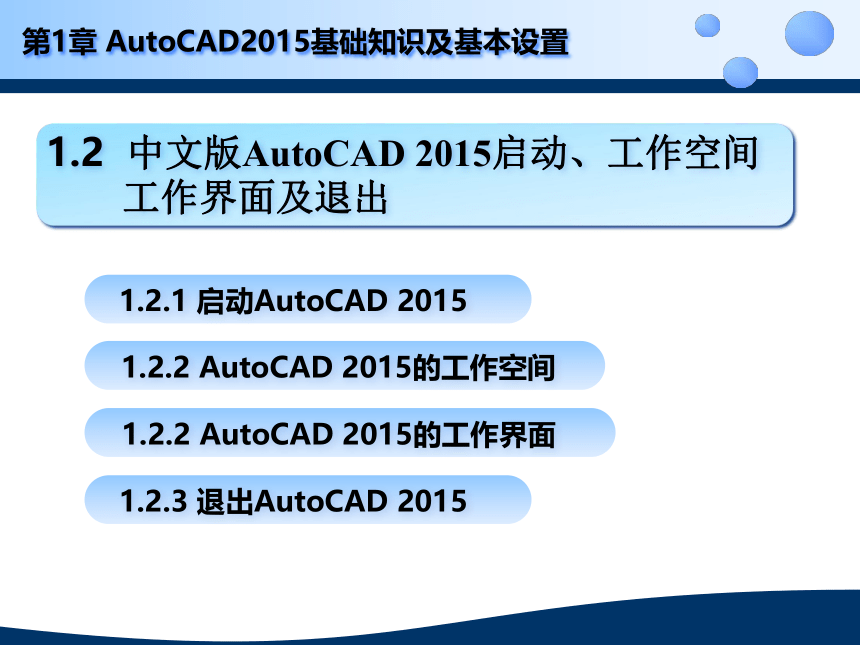

1.2 中文版AutoCAD 2015启动、工作空间
工作界面及退出
1.2.1 启动AutoCAD 2015
1.2.2 AutoCAD 2015的工作空间
1.2.3 退出AutoCAD 2015
第1章 AutoCAD2015基础知识及基本设置
1.2.2 AutoCAD 2015的工作界面

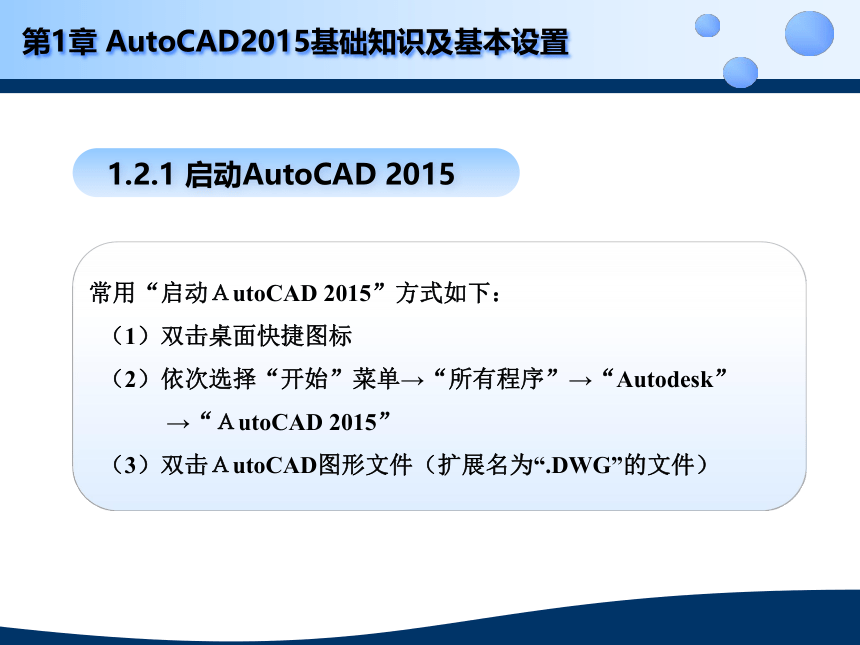

1.2.1 启动AutoCAD 2015
第1章 AutoCAD2015基础知识及基本设置
常用“启动ＡutoCAD 2015”方式如下：
（1）双击桌面快捷图标
（2）依次选择“开始”菜单→“所有程序”→“Autodesk”
→“ＡutoCAD 2015”
（3）双击ＡutoCAD图形文件（扩展名为“.DWG”的文件）

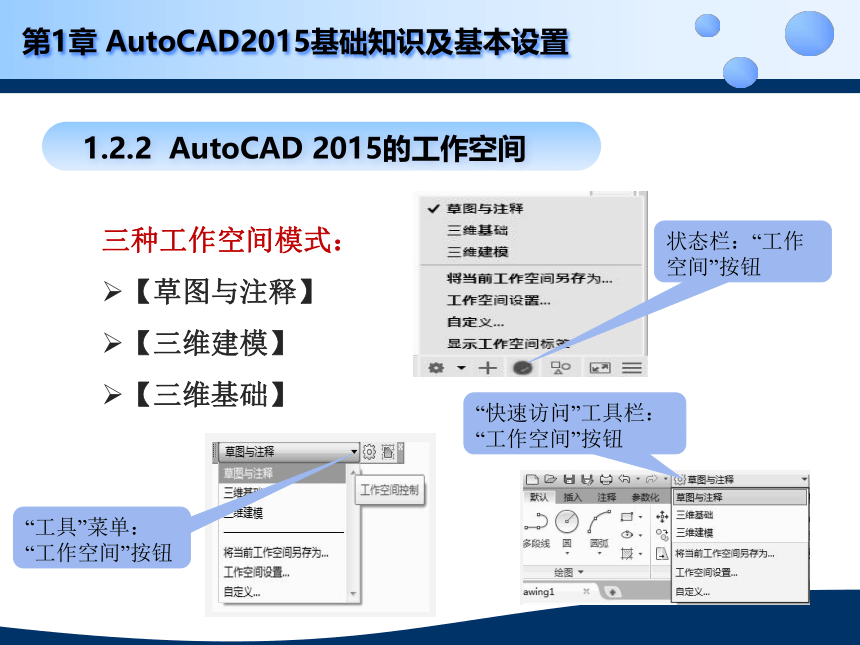

三种工作空间模式：
【草图与注释】
【三维建模】
【三维基础】
第1章 AutoCAD2015基础知识及基本设置
1.2.2 AutoCAD 2015的工作空间
状态栏：“工作空间”按钮
“工具”菜单：
“工作空间”按钮
“快速访问”工具栏：“工作空间”按钮
1.2.3 ＡutoCAD 2015的工作界面
第1章 AutoCAD2015基础知识及基本设置

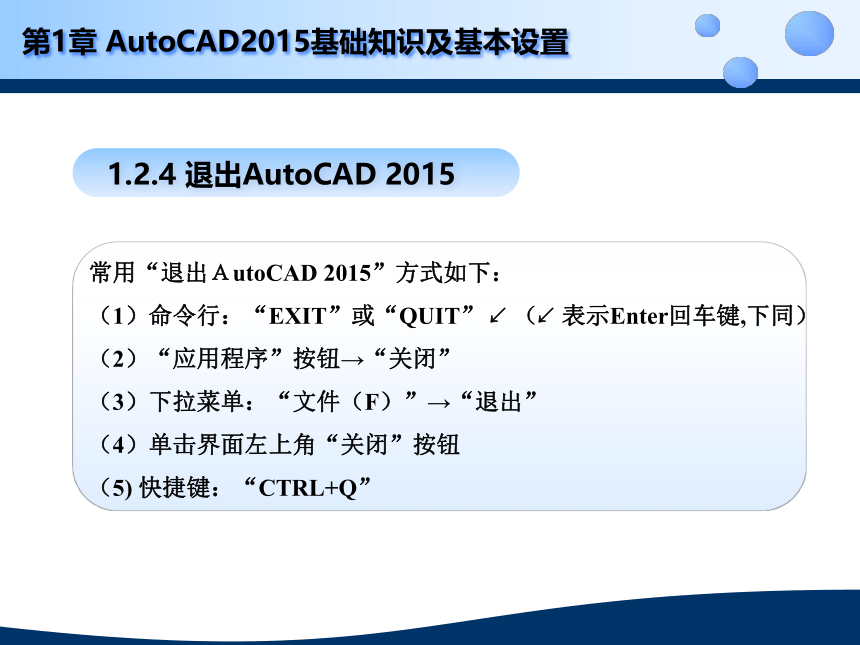

1.2.4 退出AutoCAD 2015
第1章 AutoCAD2015基础知识及基本设置
常用“退出ＡutoCAD 2015”方式如下：
（1）命令行：“EXIT”或“QUIT” ↙（↙表示Enter回车键,下同）
（2）“应用程序”按钮→“关闭”
（3）下拉菜单：“文件（F）”→“退出”
（4）单击界面左上角“关闭”按钮
（5) 快捷键：“CTRL+Q”
1.3 中文版AutoCAD2015的
图形文件管理
图形文件管理包括创建新文件、打开已有文件、保存图形文件、图形文件加密保护、输出图形文件等。
1.3.1新建图形文件
常用“新建图形文件”命令启动方式如下：
1）命令行：New或QNEW↙↙
2）下拉菜单：“文件”→“新建”
3） 快捷键：Ctrl+N
3）“快速访问”工具栏→“新建 ”按钮
4）“标准”工具栏→“新建 ”按钮
5) “应用程序按钮”→“新建”
第1章 AutoCAD2015基础知识及基本设置
1.3.2 打开图形文件
第1章 AutoCAD2015基础知识及基本设置
常用“打开图形文件”命令启动方式如下：
（1）命令行：OPEN↙
（2）下拉菜单：“文件”→“打开”
（3）快捷键：Ctrl+O
（4）“快速访问”工具栏→“打开”按钮
（5)“应用程序按钮”→“打开”
1.3.3 保存图形文件
第1章 AutoCAD2015基础知识及基本设置
常用“保存图形文件”命令启动方式如下：
（1）命令行：SAVE↙
（2）下拉菜单：“文件”→“保存”
（3）快捷键：Ctrl+S
（4）“快速访问”工具栏→“保存”按钮
（5)“应用程序按钮”→“打开”
注：由于高版本的文件在低版本中打不开，建议用户在保存文件时选择较低版本的格式保存。
1.3.4 加密保护图形文件
在AutoCAD 215中，保存文件时可以使用密码保护功能，对文件进行加密保存。
方法步骤：
1.“图形另存为”对话框→“工具”按钮→“安全选项”→“安全选项”对话框→“密码”选项卡→“用于打开此图形的密码或短语”文本框中输入密码→“确定”→“确认密码”对话框→“再次输入用于打开此图形的密码”文本框中输入确认密码。
第1章 AutoCAD2015基础知识及基本设置
2.“应用程序按钮 ” →“选项”→“打开和保存”选项卡 →“安全选项”按钮 →打开“安全选项”对话框，如图1-34所示。
1.3.4 加密保护图形文件
在AutoCAD 215中，保存文件时可以使用密码保护功能，对文件进行加密保存。
第1章 AutoCAD2015基础知识及基本设置
1.3.5 输出图形文件
在AutoCAD 215中，保存文件时可以使用密码保护功能，对文件进行加密保存。
常用“输出图形文件”命令方式如下：
（1）命令行：EXPORT↙
（2）下拉菜单：“文件”→“输出”
（3)“应用程序按钮”→“输出”
第1章 AutoCAD2015基础知识及基本设置
执行命令后输入保存的文件名称，选择需要保存的文件类型和位置即可输出文件。
1. 命令的输入方式
1.4 中文版AutoCAD2015的
基本操作
1.4.1 基本输入操作
用户可以采用以下六种途径来执行命令：
1)使用菜单栏。
2)使用工具栏。
3)使用“屏幕菜单”。
4)使用“功能区”选项板。
5)使用绘图命令。
第1章 AutoCAD2015基础知识及基本设置
2. 命令的重复、撤销与重做
1.4 中文版AutoCAD2015的
基本操作
（1）重复命令
作用：快速的启动已经使用过的命令。
常用“重复”命令方式如下：
①空格键或回车键Enter（此操作仅重新执行上一个命令）
②绘图区域单击鼠标右键→“重复”命令
③“命令行”或“文本窗口”单击鼠标右键→“最近使用的命令”，
第1章 AutoCAD2015基础知识及基本设置
2. 命令的重复、撤销与重做
1.4 中文版AutoCAD2015的
基本操作
（2）命令的撤销
常用“撤销”命令方式如下：
① 命令行：UNDO或U↙
② 下拉菜单：“编辑”→“放弃”
③“快速访问”工具栏→“放弃”
第1章 AutoCAD2015基础知识及基本设置
（3）重做
作用：恢复”U”命令撤销的操作
常用“重做”命令方式如下：
① 命令行：REDO↙
② 下拉菜单：“编辑”→“重做”
③“快速访问”工具栏→“重做”
1.4.2 坐标系及点坐标的输入
1. 坐标系
WCS：默认情况下，AutoCAD构造新图形时将自动使用;
UCS：用户可根据需要创建无限多的坐标系
（ User Coordinate System ）
在AutoCAD2015中，坐标系分为世界坐标系(WCS)和用户坐标系(UCS)。这两种坐标系下都可以通过坐标(x,y)来精确定位点。
用户坐标系的建立：
1）“菜单浏览器 ” →“工具”→“新建UCS”和“命名UCS”。
2） 命令行：UCS↙。
第1章 AutoCAD2015基础知识及基本设置
2. 点坐标的输入
1.4.2 坐标系及点坐标的输入
点的坐标可以使用绝对直角坐标、绝对极坐标、相对直角坐标和相对极坐标4种方法表示。
第1章 AutoCAD2015基础知识及基本设置
1.4.3 对象的选择
作用：选择要编辑的对象
选择方法：
1）直接点选法
2）矩形窗口选择法
3）多边形窗口选择（WP）
4）圈交选择法（CP）
5）栏选方式:命令行输入（fence或F）
6）最后一个对象选择:命令行输入（Last或L）
7）全选: 命令行输入（ALL）
8）remove(r)
9）previous(p)
第1章 AutoCAD2015基础知识及基本设置
1.4.4 透明命令
透明命令指在执行其他命令的过程中可以执行的命令。
以透明方式使用命令，应在输入命令之前输入单引号(‘)。
常用的透明命令包括视图的缩放和视图的平移。
第1章 AutoCAD2015基础知识及基本设置
作用：对图形的显示大小进行缩放，便于用户观察、绘制图形。
作用：在不改变屏幕缩放比例及绘图极限的条件下，移动窗口，从而使图样中的特定部分位于屏幕指定位置，便于观察。
1.4.5 重画
重生成命令用来重新生成当前视图内全部图形并在屏幕上显示出来，而全部重生成命令将还用来重新生成所有视图内的图形。命令REGEN(RE)和下拉菜单中“视图”|“重生成”执行。
重画命令可以清除屏幕上的这些标记以及杂乱的显示内容，并且将当前屏幕图形进行重新绘制、刷新显示。可以通过命令REDRAW或下拉菜单的“视图”|“重画”执行。
1.4.6 重生成
第1章 AutoCAD2015基础知识及基本设置
在使用AutoCAD绘图前，经常需要对参数选项、绘图单位和绘图界限等进行必要的设置 。
1.5 设置绘图基本环境
1.5.1 设置系统参数
1.5.2 设置图形单位
1.5.3 设绘图形界限
1.5.4 设置图层
1.5.5 设置绘图辅助功能
第1章 AutoCAD2015基础知识及基本设置
1.5.1 设置系统参数
命令启动方式：
命令： Options (OP)↙
菜单： →工具→选项
在【选项】对话框中包含“文件”、“显示”、“打开和保存”、“打印和发布”、“系统”、“用户系统配置”、“草图”、“三维建模”、“选择集”和“配置”10个选项卡，如图所示。
第1章 AutoCAD2015基础知识及基本设置
用AutoCAD创建的所有对象都是根据图形单位进行测量的。在开始绘图前，必须基于要绘制的图形确定一个图形单位代表的实际大小。
1.5.2 设置图形单位
操作方法：
命令： Ddunits ↙或Units↙
菜单： →格式→单位
在图形单位对话框中可设置制图时使用的长度单位、角度单位、以及单位的显示格式和精度等参数。
第1章 AutoCAD2015基础知识及基本设置
1.5.3 设置绘图界限
操作方法：
命令： Limits ↙
菜单： →格式→图形界限
第1章 AutoCAD2015基础知识及基本设置
2.2.1建立新图层
2.2.2设置当前图层
2.2.3设置图层颜色、线型和线宽
2.2.4管理图层
在一个复杂的图形中，有许多不同类型的图形对象，为了方便区分和管理，可以通过创建多个图层，将特性相似的对象绘制在同一个图层上。例如，将图形的所有辅助线绘制在辅助线层上。
第1章 AutoCAD2015基础知识及基本设置
1.5.3 设置绘图界限
在AutoCAD中，在默认情况下，AutoCAD自动创建一个图层，即图层“0”。如果用户使用图层来管理自己的图形，就需要先创建新图层。
1.5.4 图层—— 建立新图层
启用图层命令的方法：
命令行：layer（快捷键la)
菜单栏:单击 【格式】|【图层】
图层工具栏：“图层特性”按钮
第1章 AutoCAD2015基础知识及基本设置
1.5.4 图层——设置当前图层
所有Auto CAD绘图工作只能在当前进行，设置当前图层的方法如下：
选择某一图层后，单击“当前图层”按钮
在列表图区双击某一图层
通过“图层”工具栏来实现图层切换
第1章 AutoCAD2015基础知识及基本设置
1．设置图层颜色
改变图层颜色的方法：
打开【图层特性管理器】对话框，单击图层的列对应的图标 ，打开【选择颜色】对话框，如右图所示。
为了便于区分图形中的元素，要为新建图层设置颜色。
1.5.4 图层——设置图层颜色、线型、线宽
第1章 AutoCAD2015基础知识及基本设置
2．设置图层线型
设置图层线型
加载线型
可以对一下2项等进行设置：
线型也用于区分图形中的不同元素，例如点划线，虚线等。默认情况下，图层的线型为continuous（连续线型）。
1.5.4 图层——设置图层颜色、线型、线宽
第1章 AutoCAD2015基础知识及基本设置
3．设置图层线宽
线宽设置就是改变线条的宽度。
在AutoCAD2009中，使用不同宽度的线条表现对象的大小或类型，可以提高图形的表达能力和可读性。
单击【格式】|【线宽】命令，打开【线宽设置】对话框。
改变图层线宽的操作方法：
在【图层特性管理器】对话框的“线宽”列中单击该图层对应的线宽图标，打开【线宽】对话框。
1.5.4 图层设置图层颜色、线型、线宽
第1章 AutoCAD2015基础知识及基本设置
1.5.4 图层——图层管理
在AutoCAD中，使用“图层特性管理器”对话框不仅可以创建图层，删除图层、图层切换、设置图层的颜色、线型和线宽，还可以对图层进行更多的设置与管理，如图层的显示控制等。
1．图层的打开和关闭
2．图层的冻结和解冻
3．图层的锁定和解锁
第1章 AutoCAD2015基础知识及基本设置
1.6.1 栅格
1.6.2 捕捉模式
1.6.3 正交模式
1.6.4 对象捕捉
1.6.5 自动追踪
1.6.6 动态输入
为了快捷准确地绘制图形，AutoCAD2015提供了多种必要的辅助绘图工具 ，利用这些工具，可以方便、迅速、准确地实现图形的绘制和编辑，不仅可以提高工作效率，而且能更好地保证图形的质量。
1.6 设置绘图辅助功能
第1章 AutoCAD2015基础知识及基本设置
1.6.1栅格
作用：给用户一个直观的相对尺寸的概念，就像传统的坐标纸一样。
执行方法：
命令：Grid↙
左键单击状态行中的“栅格显示”按钮，即可打开或关闭
“F7” 功能键
利用AutoCAD所提供【草图设置】对话框中的“捕捉和栅格”选项卡，可以设置X、Y两个方向上的捕捉和栅格间距。
第1章 AutoCAD2015基础知识及基本设置
执行方法：
命令：Snap↙
左键单击状态行中的“捕捉模式”按钮，即可打开或关闭
“F9” 功能键
1.6.2捕捉模式
作用：将光标锁定在或捕捉到栅格点上，使用户能够精确地捕捉和选择这个栅格上的点。
第1章 AutoCAD2015基础知识及基本设置
1.6.3正交模式
作用：限制鼠标只能沿水平方向或垂直方向移动光标，处理多种类型的多线交叉点（十字交叉、T型交叉、交点），断开和连接多线。
执行方法：
命令：Ortho↙
左键单击状态行中的“正交模式”按钮 ，即可打开或关闭
“F8” 功能键
第1章 AutoCAD2015基础知识及基本设置
1.6.4 对象捕捉
作用：十字光标可以准确定位在已存在的实体特定点或特定位置上，例如：直线的中点、端点；圆的圆心等。
执行方法：
“对象捕捉”工具栏相关捕捉模式按钮
左键单击状态行中的“对象捕捉”按钮 ，即可打开或关闭
“F3”功能键
第1章 AutoCAD2015基础知识及基本设置
利用AutoCAD所提供【草图设置】对话框中 “对象捕捉”选项卡，可以设置当启用自动对象捕捉功能后，能够捕捉到的点。
1.6.4 对象捕捉
第1章 AutoCAD2015基础知识及基本设置
操作实例：绘制如图所示的三角形，要求三角形的三个角点需分别通过原有的三个图形对象的圆心、端点和中心。
具体实际操作演示
对象捕捉的使用
下面利用一个例子来理解并掌握临时对象捕捉的使用方法。
第1章 AutoCAD2015基础知识及基本设置
自动追踪功能的两种追踪方法：
执行方法：
在“草图设置”对话框中勾选“启用极轴追踪”
左键单击状态行中的“极轴追踪”按钮
“F10”功能键
1.6.5 自动追踪
作用：自动追踪可按指定角度绘制对象，或者绘制与其他对象有特定关系的对象。
1．极轴追踪
用法：按事先给定的角度增量追踪特征点
第1章 AutoCAD2015基础知识及基本设置
执行方法：
在“草图设置”对话框中勾选“启用对象捕捉追踪”
左键单击状态行中的“对象追踪”
用“F11”功能键
2．对象捕捉追踪
用法：按与对象的的某种特定关系来追踪，这种特定的关系确定了一个未知角度。
1.6.5 自动追踪
自动追踪功能的两种追踪方法：
第1章 AutoCAD2015基础知识及基本设置
1.6.6 动态输入
作用：可以在工具栏提示中输入坐标值或进行其他操作，而不必在命令行中进行输入，这样可以帮助用户专注于绘图区域。
动态输入的三个组件：
１．指针输入
２．标注输入
３．动态提示
第1章 AutoCAD2015基础知识及基本设置
Thank you!
